Презентация, доклад по информатике Архитектура компьютера
Содержание
- 1. Презентация по информатике Архитектура компьютера
- 2. Архитектура — это наиболее общие принципы построения
- 3. Архитектура ПК
- 4. Слайд 4
- 5. В основу построения большинства компьютеров положены принципы,
- 6. Слайд 6
- 7. Аппаратное обеспечение персонального компьютера
- 8. Слайд 8

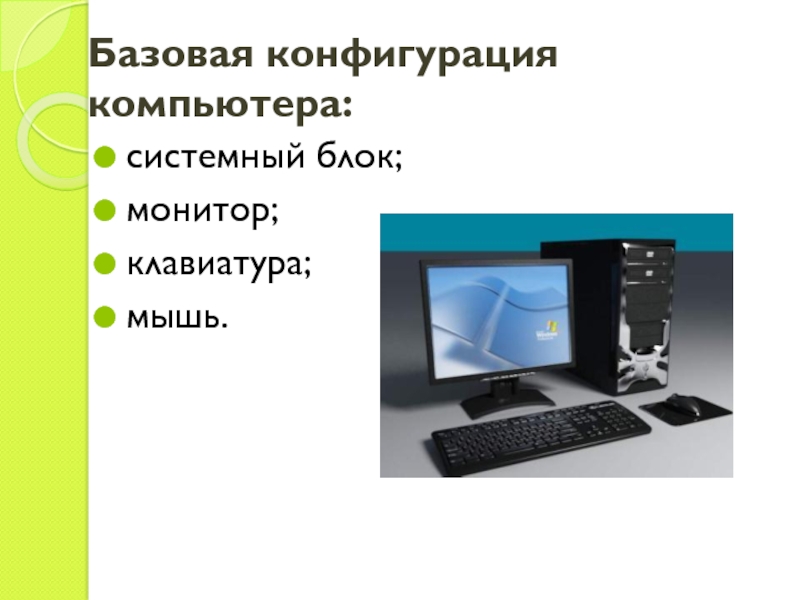

- 9. Базовая конфигурация компьютера:системный блок;монитор;клавиатура;мышь.
- 10. Слайд 10
- 11. Системный блок: Основной блок компьютера.

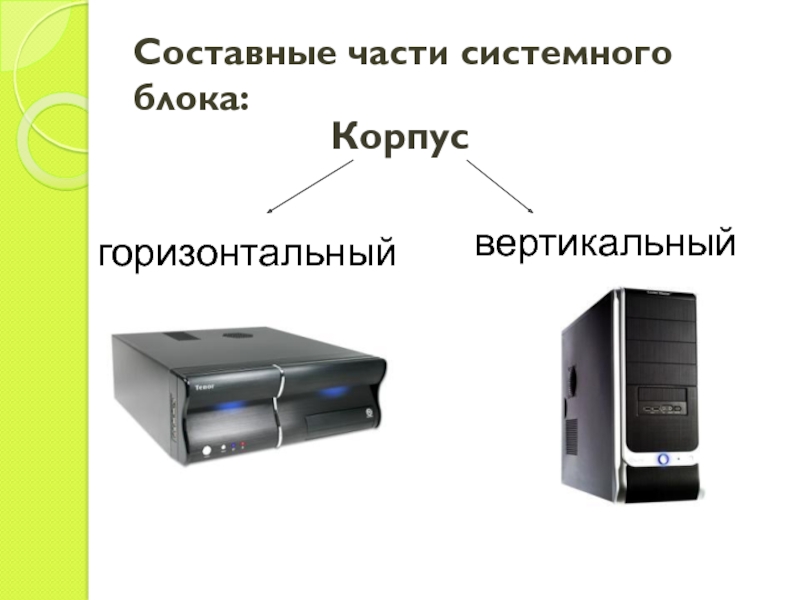

- 12. Составные части системного блока:Корпусгоризонтальныйвертикальный
- 13. Материнская плата: - печатная плата, являющаяся основой построения
- 14. Компоненты материнской платы. гнездо для процессора;базовая
- 15. Процессор:Управляет всеми ресурсами компьютера и выполняемыми программами.Характеристики:модель;тактовая частота;разрядностькулер процессора
- 16. Модификация процессоров.Фирма Intel предлагает процессоры следующих модификаций:Xeon
- 17. Разрядность процессора показывает, сколько бит данных он
- 18. Тактовая частота показывает, сколько операций может производить
- 19. Виды памятиПамять компьютера делится на:внутреннюю — оперативную
- 20. Оперативная память предназначена для хранения
- 21. Существуют два основных типа устройств оперативной памяти: Динамическая память Статическая (кэш-память)
- 22. Виды устройств памяти.Постоянное запоминающее устройство (ПЗУ). ПЗУ
- 23. Видеопамять – это вид памяти, обслуживающая устройство
- 24. Контроллер Для связи между отдельными функциональными узлами

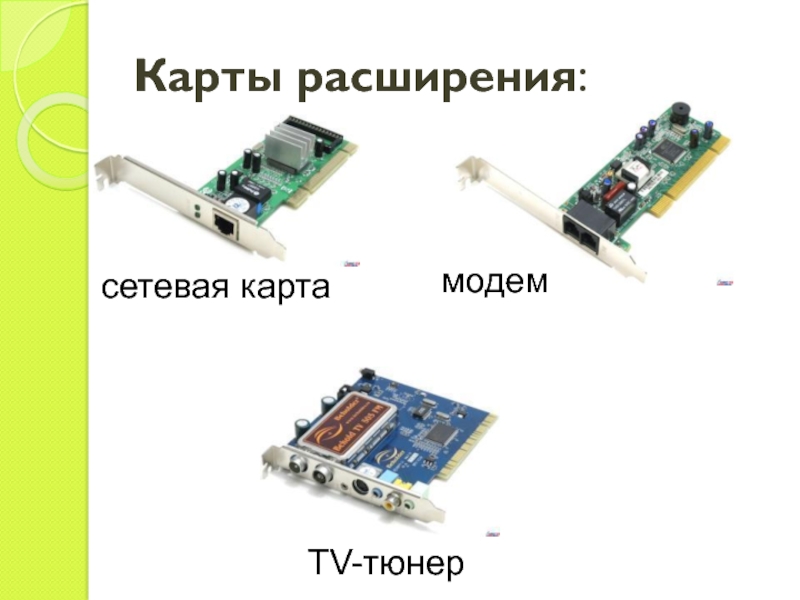

- 25. Карты расширения:сетевая картамодемTV-тюнер
- 26. Видеокарта: используется для обработки
- 27. Звуковой адаптерТрудно представить современный компьютер молчаливым, без
- 28. Сетевая картаСетевая карта (или карта связи по
- 29. Коммуникационные порты.Для связи с другими устройствами (принтером,
- 30. Внешние интерфейсы:PS/2USBEthernet (RJ45)FireWire (IEEE1394)eSATAРазъемы звуковой картыRCA

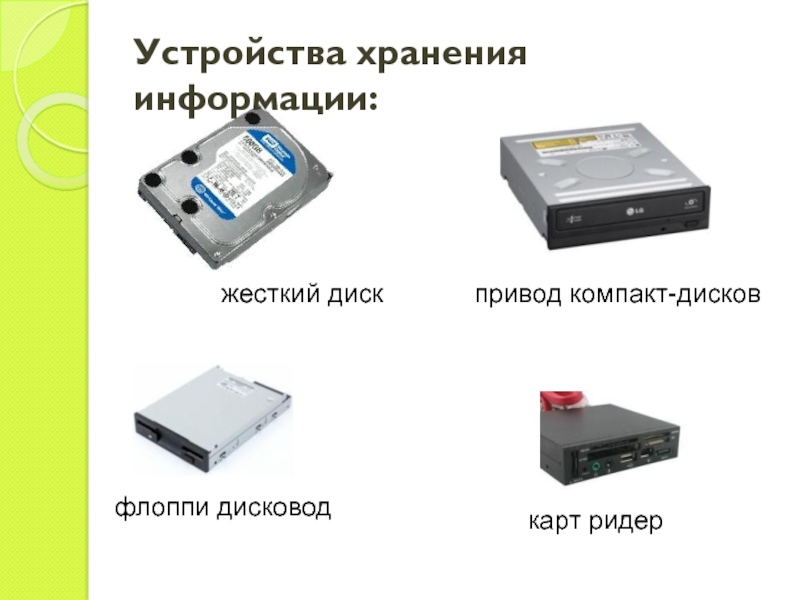

- 31. привод компакт-дисковкарт ридержесткий дискфлоппи дисководУстройства хранения информации:
- 32. Жесткий дискЖесткий диск встроен внутрь
- 33. Дисковод и CD-ROMДля транспортировки данных между удаленным
- 34. Слайд 34

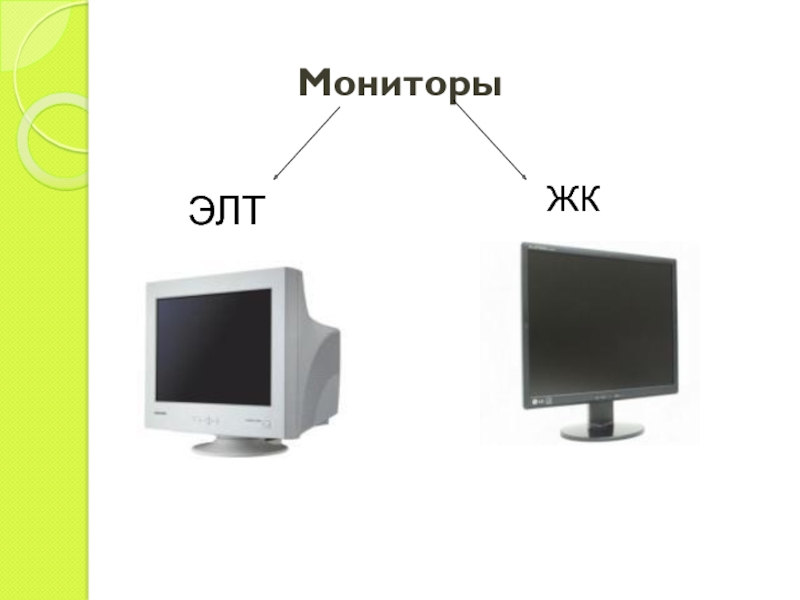

- 35. МониторыЭЛТЖК

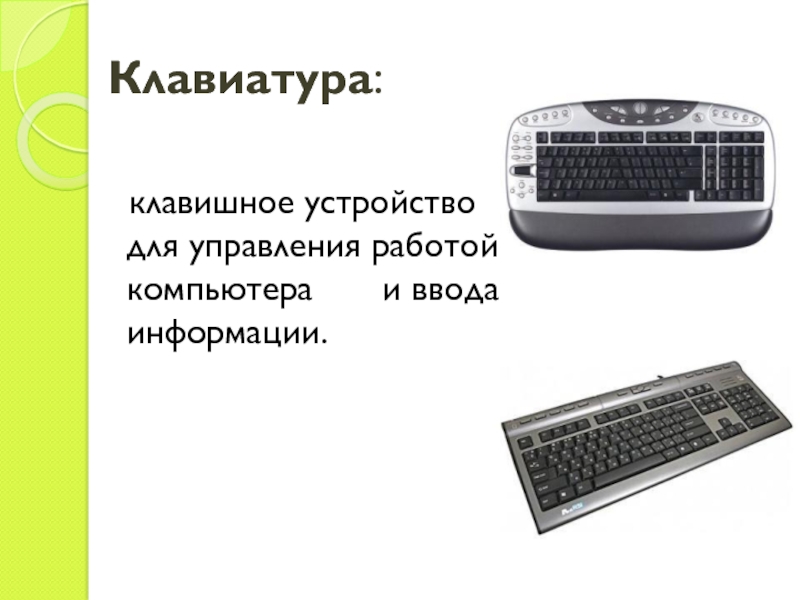

- 36. Клавиатура: клавишное устройство для управления работой компьютера и ввода информации.

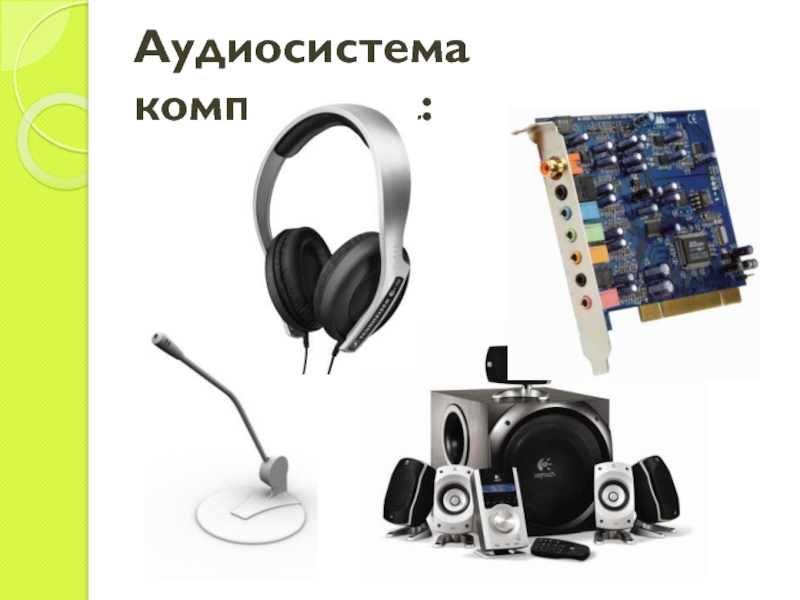

- 37. Аудиосистема компьютера:
- 38. Манипуляторы:

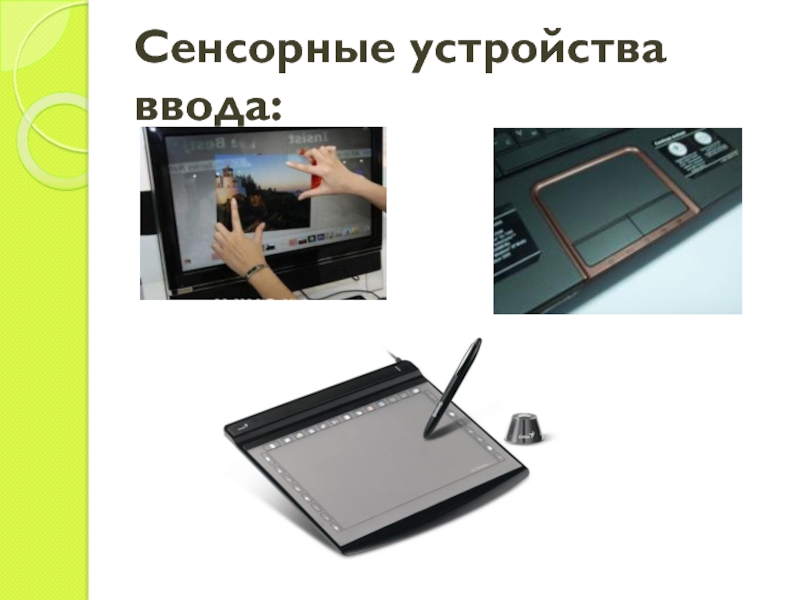

- 39. Сенсорные устройства ввода:
Архитектура — это наиболее общие принципы построения компьютера, отражающие программное управление работой и взаимодействием его основных функциональных узлов.

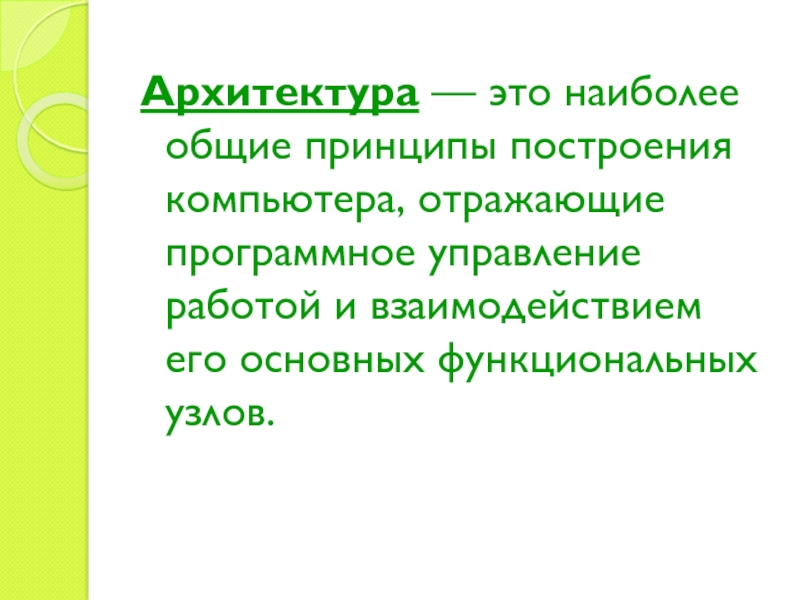

Слайд 2Архитектура — это наиболее общие принципы построения компьютера, отражающие программное управление
работой и взаимодействием его основных функциональных узлов.

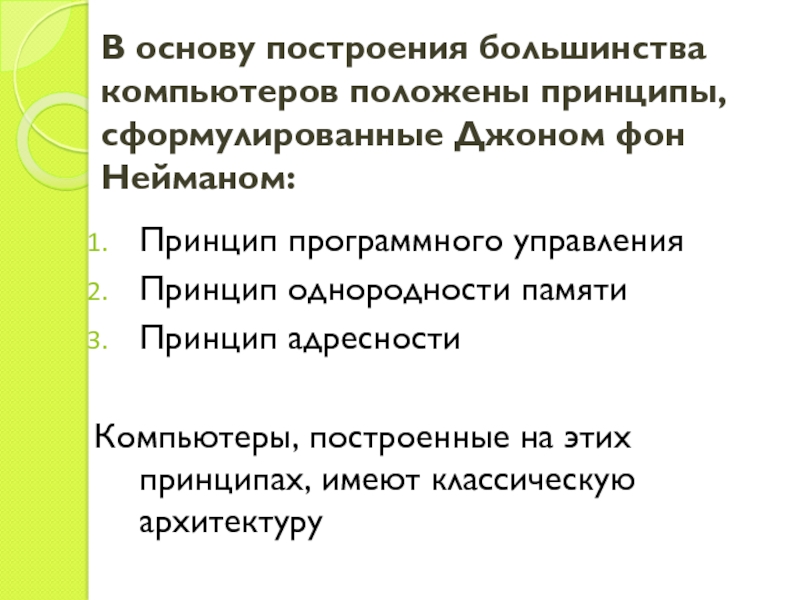

Слайд 5В основу построения большинства компьютеров положены принципы, сформулированные Джоном фон Нейманом:
Принцип
программного управления
Принцип однородности памяти
Принцип адресности
Компьютеры, построенные на этих принципах, имеют классическую архитектуру
Принцип однородности памяти
Принцип адресности
Компьютеры, построенные на этих принципах, имеют классическую архитектуру

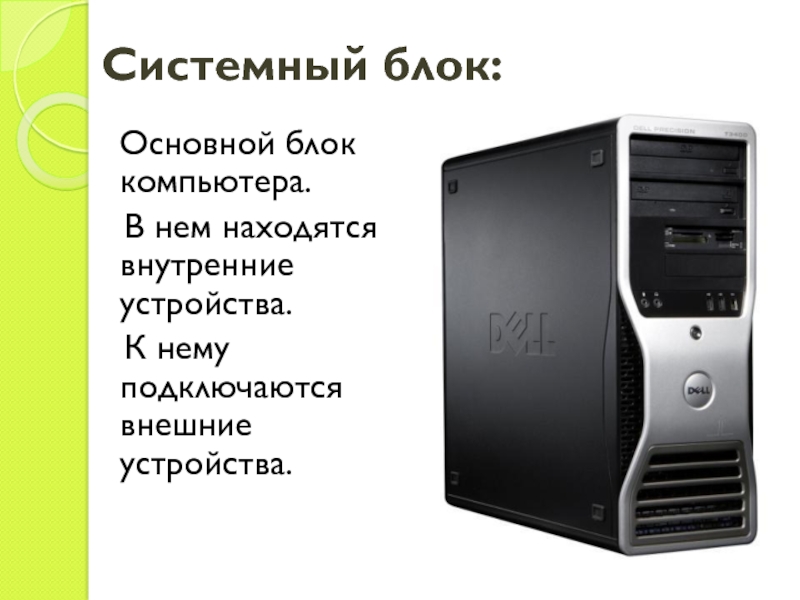

Слайд 11Системный блок:
Основной блок компьютера.
В нем находятся внутренние
устройства.
К нему подключаются внешние устройства.
К нему подключаются внешние устройства.
Слайд 13Материнская плата:
- печатная плата, являющаяся основой построения модульного устройства, например — компьютера.
Материнская плата
содержит основную часть устройства, дополнительные же или взаимозаменяемые платы называются дочерними
или платами расширения.
или платами расширения.

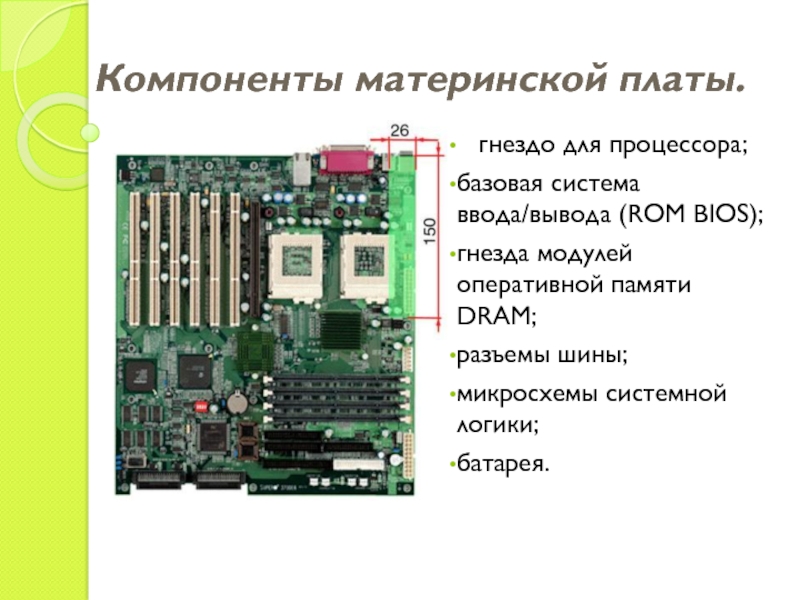

Слайд 14Компоненты материнской платы.
гнездо для процессора;
базовая система ввода/вывода (ROM BIOS);
гнезда
модулей оперативной памяти DRAM;
разъемы шины;
микросхемы системной логики;
батарея.
разъемы шины;
микросхемы системной логики;
батарея.

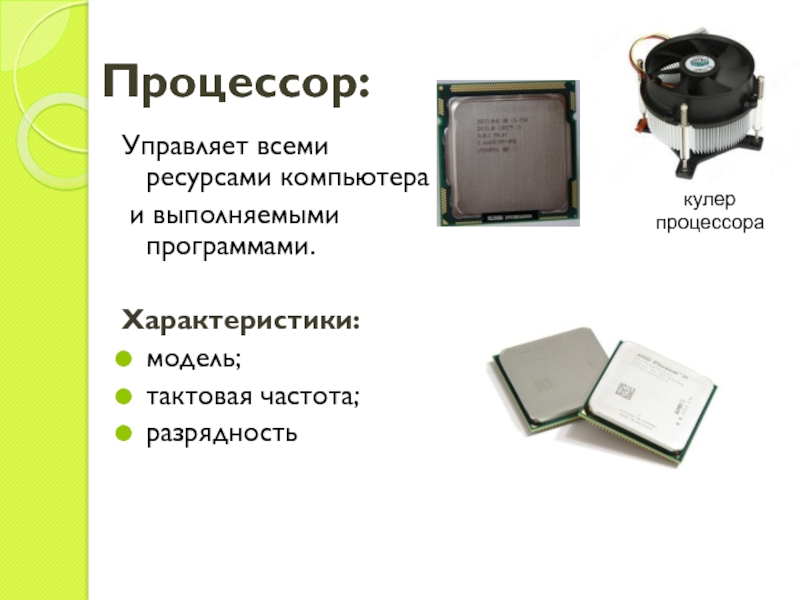

Слайд 15Процессор:
Управляет всеми ресурсами компьютера
и выполняемыми программами.
Характеристики:
модель;
тактовая частота;
разрядность
кулер процессора

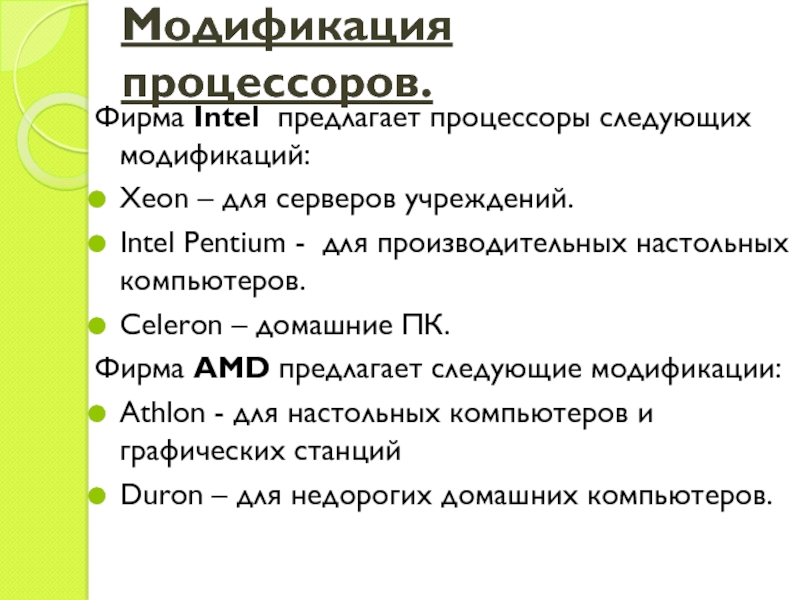

Слайд 16Модификация процессоров.
Фирма Intel предлагает процессоры следующих модификаций:
Xeon – для серверов учреждений.
Intel
Pentium - для производительных настольных компьютеров.
Сеleron – домашние ПК.
Фирма AMD предлагает следующие модификации:
Athlon - для настольных компьютеров и графических станций
Duron – для недорогих домашних компьютеров.
Сеleron – домашние ПК.
Фирма AMD предлагает следующие модификации:
Athlon - для настольных компьютеров и графических станций
Duron – для недорогих домашних компьютеров.
Слайд 17Разрядность процессора показывает, сколько бит данных он может принять и обработать
в своих регистрах за один такт.
Первые процессоры были 16-разрядные. Современные процессоры семейства Intel Pentium 32-разрядные, 64-разрядные.
Первые процессоры были 16-разрядные. Современные процессоры семейства Intel Pentium 32-разрядные, 64-разрядные.
Слайд 18Тактовая частота показывает, сколько операций может производить ЦП за одну секунду.
Первые
процессоры могли работать с частотой не выше 4,77 МГц, а сегодня до 3000 МГц и выше.
Слайд 19Виды памяти
Память компьютера делится на:
внутреннюю — оперативную (энергозависима, «быстрая»)
внешнюю — долговременную
(энергонезависима, «медленная»)
Быстродействие определяется временем доступа процессора к данным:
Время доступа совр.жесткого диска секунды
Время доступа опер.памяти секунды
Быстродействие определяется временем доступа процессора к данным:
Время доступа совр.жесткого диска секунды
Время доступа опер.памяти секунды
Слайд 20 Оперативная память предназначена для хранения программ и данных, которые
используются процессором в текущий момент.
Содержимое оперативной памяти пропадает после выключения питания.
Содержимое оперативной памяти пропадает после выключения питания.
Оперативная память:

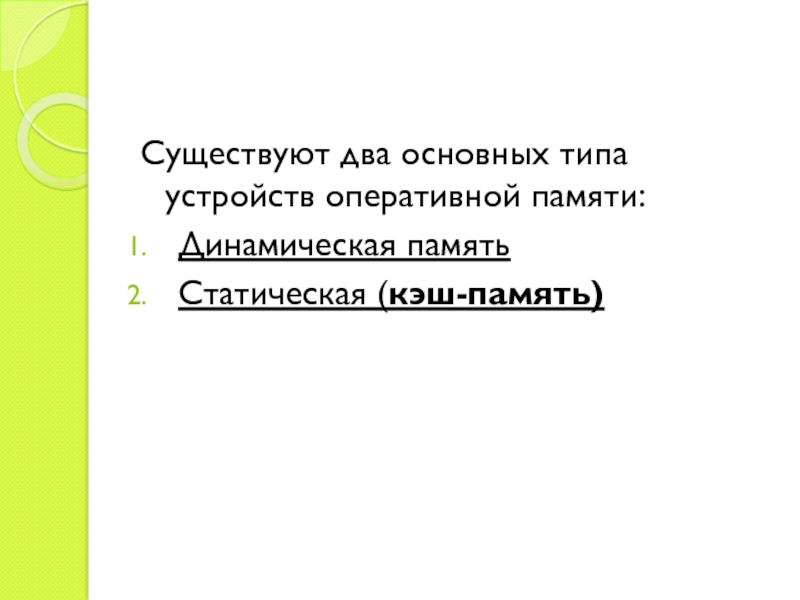

Слайд 21Существуют два основных типа устройств оперативной памяти:
Динамическая память
Статическая (кэш-память)

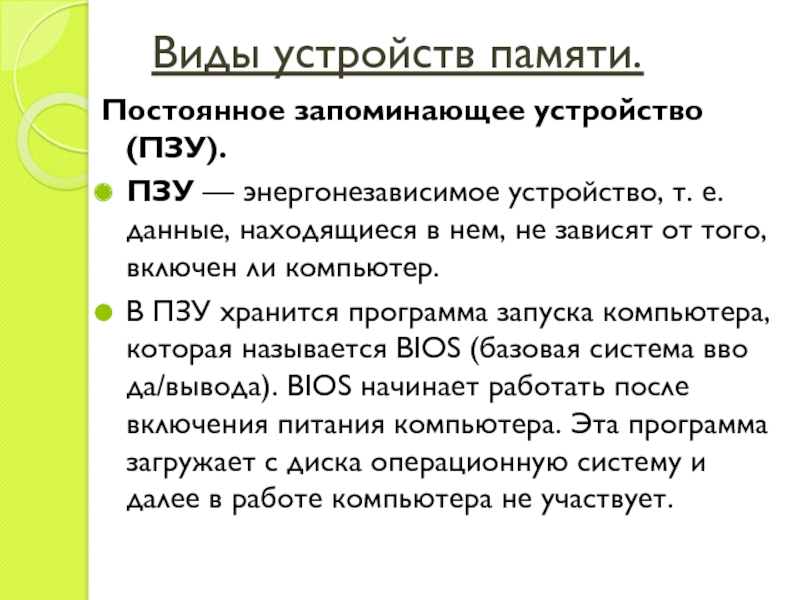

Слайд 22Виды устройств памяти.
Постоянное запоминающее устройство (ПЗУ).
ПЗУ — энергонезависимое устройство, т.
е. данные, находящиеся в нем, не зависят от того, включен ли компьютер.
В ПЗУ хранится программа запуска компьютера, которая называется BIOS (базовая система ввода/вывода). BIOS начинает работать после включения питания компьютера. Эта программа загружает с диска операционную систему и далее в работе компьютера не участвует.
В ПЗУ хранится программа запуска компьютера, которая называется BIOS (базовая система ввода/вывода). BIOS начинает работать после включения питания компьютера. Эта программа загружает с диска операционную систему и далее в работе компьютера не участвует.

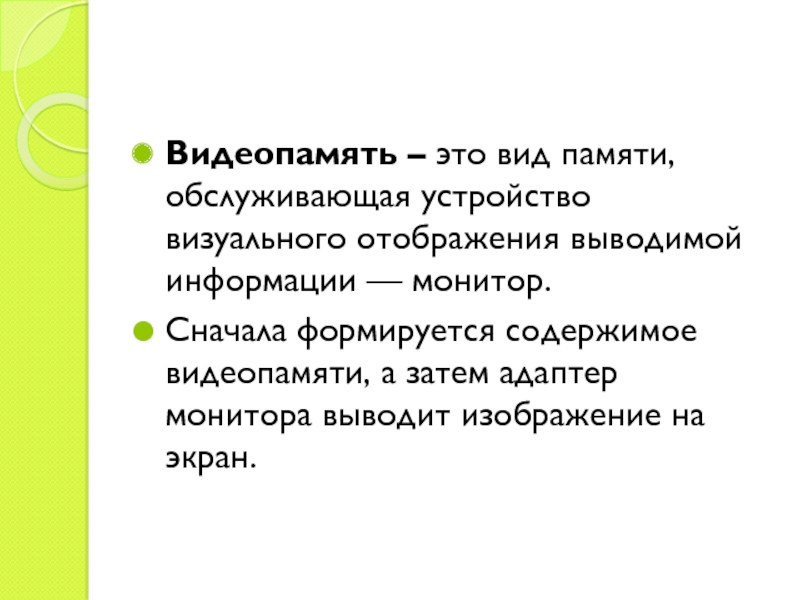

Слайд 23Видеопамять – это вид памяти, обслуживающая устройство визуального отображения выводимой информации
— монитор.
Сначала формируется содержимое видеопамяти, а затем адаптер монитора выводит изображение на экран.
Сначала формируется содержимое видеопамяти, а затем адаптер монитора выводит изображение на экран.

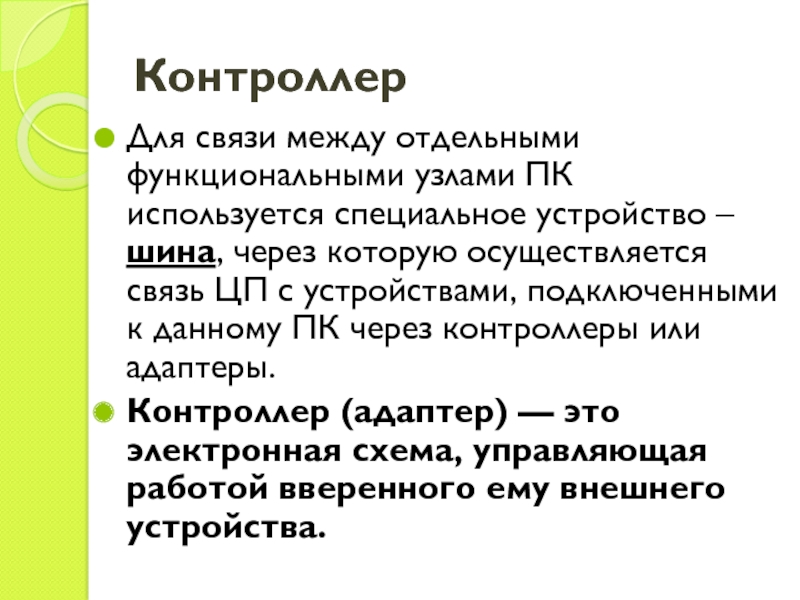

Слайд 24Контроллер
Для связи между отдельными функциональными узлами ПК используется специальное устройство
– шина, через которую осуществляется связь ЦП с устройствами, подключенными к данному ПК через контроллеры или адаптеры.
Контроллер (адаптер) — это электронная схема, управляющая работой вверенного ему внешнего устройства.
Контроллер (адаптер) — это электронная схема, управляющая работой вверенного ему внешнего устройства.
Слайд 27Звуковой адаптер
Трудно представить современный компьютер молчаливым, без возможности услышать сигналы, музыку,
речь. Так как наша речь
(и музыка) достаточна, сложна и это приводит к большой загрузке процессора во время её вывода, то появилась необходимость в разгрузке звукового ввода и вывода.
Для этого и служит звуковая карта. Вместе со звуковой картой обычно используются специальные звуковые колонки или реже наушники.
Для этого и служит звуковая карта. Вместе со звуковой картой обычно используются специальные звуковые колонки или реже наушники.
Слайд 28Сетевая карта
Сетевая карта (или карта связи по локальной сети) служит для
связи компьютеров в пределах одного предприятия, отдела или помещения находящихся на расстоянии не более 150 метров друг от друга.
При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
Основным параметром сетевой карты является скорость передачи информации и измеряется она в мегабайтах в секунду. Типовая норма от 10 до 100 мегабайт в секунду.
При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
Основным параметром сетевой карты является скорость передачи информации и измеряется она в мегабайтах в секунду. Типовая норма от 10 до 100 мегабайт в секунду.

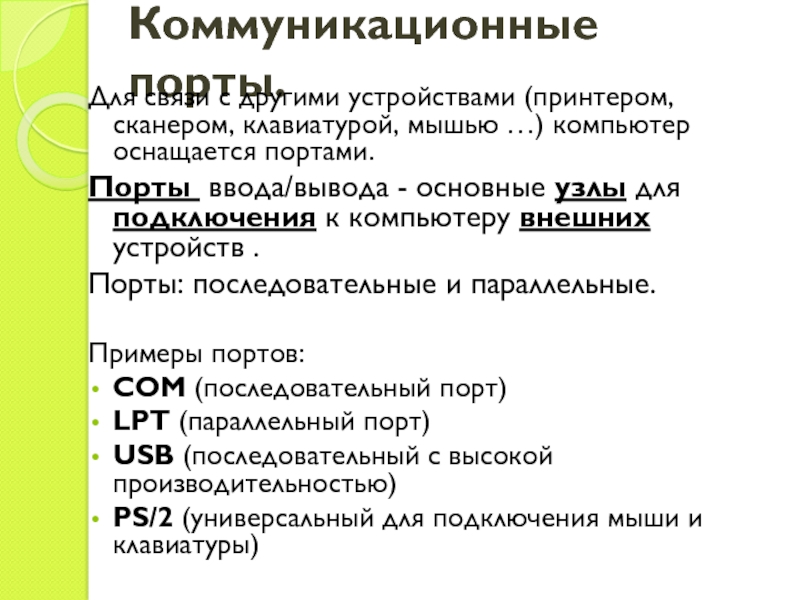

Слайд 29Коммуникационные порты.
Для связи с другими устройствами (принтером, сканером, клавиатурой, мышью …)
компьютер оснащается портами.
Порты ввода/вывода - основные узлы для подключения к компьютеру внешних устройств .
Порты: последовательные и параллельные.
Примеры портов:
COM (последовательный порт)
LPT (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Порты ввода/вывода - основные узлы для подключения к компьютеру внешних устройств .
Порты: последовательные и параллельные.
Примеры портов:
COM (последовательный порт)
LPT (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Слайд 32 Жесткий диск
Жесткий диск встроен внутрь системного блока и постоянно
находится там. Жесткий диск представляет собой набор металлических или керамических дисков, покрытых магнитным слоем.
Слайд 33Дисковод и CD-ROM
Для транспортировки данных между удаленным компьютерами используются гибкие диски
(дискеты) и компакт-диски CD-ROM.
Для записи и чтения данных, размещенных на дискетах, служит дисковод. Для чтения компакт дисков служат дисководы CD-ROM.
Емкость одной дискеты – 1.44 Мбайт, компакт-диска – 650-700 Мбайт.
Для записи и чтения данных, размещенных на дискетах, служит дисковод. Для чтения компакт дисков служат дисководы CD-ROM.
Емкость одной дискеты – 1.44 Мбайт, компакт-диска – 650-700 Мбайт.
