Презентация, доклад по дисциплине Технические средства информатизации на тему Плоттеры

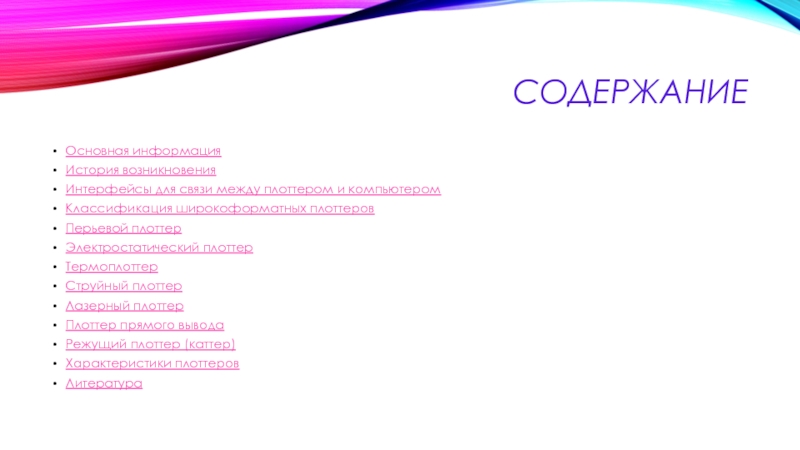

плоттер
Электростатический плоттер
Термоплоттер
Струйный плоттер
Лазерный плоттер
Плоттер прямого вывода
Режущий плоттер (каттер)
Характеристики плоттеров
Литература

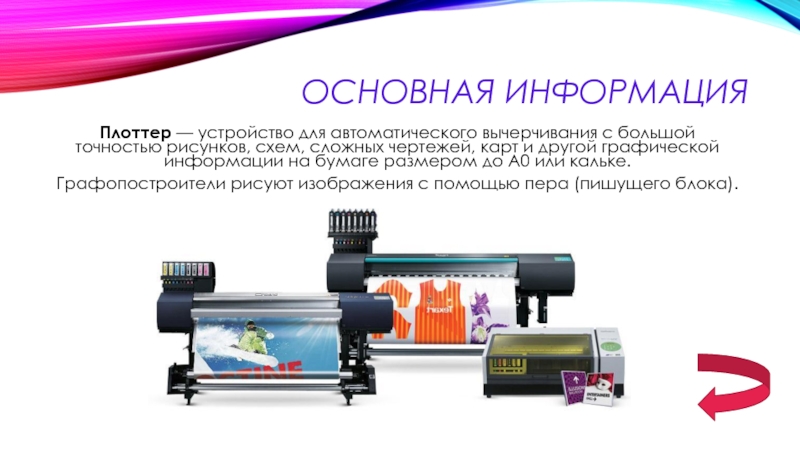

сложных чертежей, карт и другой графической информации на бумаге размером до A0 или кальке.
Графопостроители рисуют изображения с помощью пера (пишущего блока).

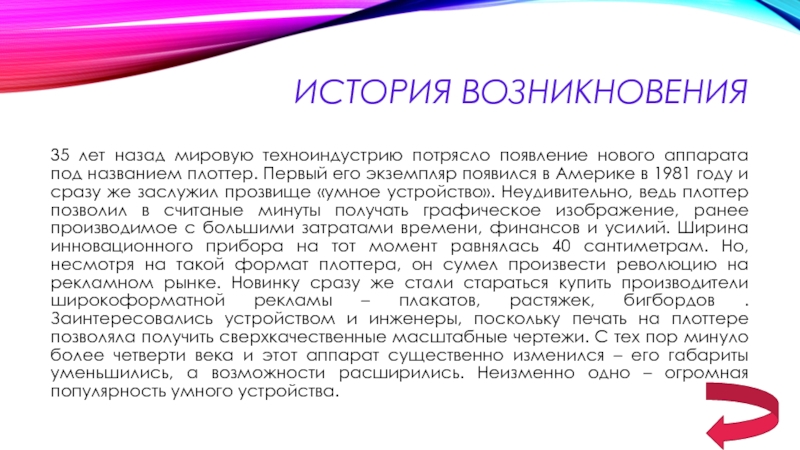

названием плоттер. Первый его экземпляр появился в Америке в 1981 году и сразу же заслужил прозвище «умное устройство». Неудивительно, ведь плоттер позволил в считаные минуты получать графическое изображение, ранее производимое с большими затратами времени, финансов и усилий. Ширина инновационного прибора на тот момент равнялась 40 сантиметрам. Но, несмотря на такой формат плоттера, он сумел произвести революцию на рекламном рынке. Новинку сразу же стали стараться купить производители широкоформатной рекламы – плакатов, растяжек, бигбордов . Заинтересовались устройством и инженеры, поскольку печать на плоттере позволяла получить сверхкачественные масштабные чертежи. С тех пор минуло более четверти века и этот аппарат существенно изменился – его габариты уменьшились, а возможности расширились. Неизменно одно – огромная популярность умного устройства.

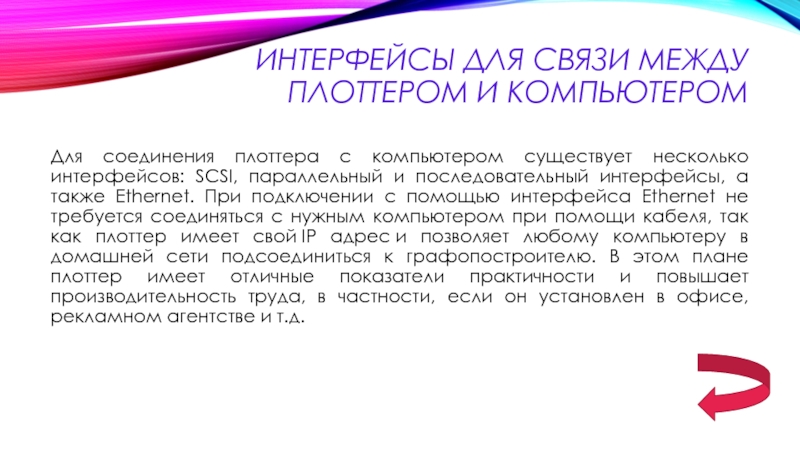

существует несколько интерфейсов: SCSI, параллельный и последовательный интерфейсы, а также Ethernet. При подключении с помощью интерфейса Ethernet не требуется соединяться с нужным компьютером при помощи кабеля, так как плоттер имеет свой IP адрес и позволяет любому компьютеру в домашней сети подсоединиться к графопостроителю. В этом плане плоттер имеет отличные показатели практичности и повышает производительность труда, в частности, если он установлен в офисе, рекламном агентстве и т.д.

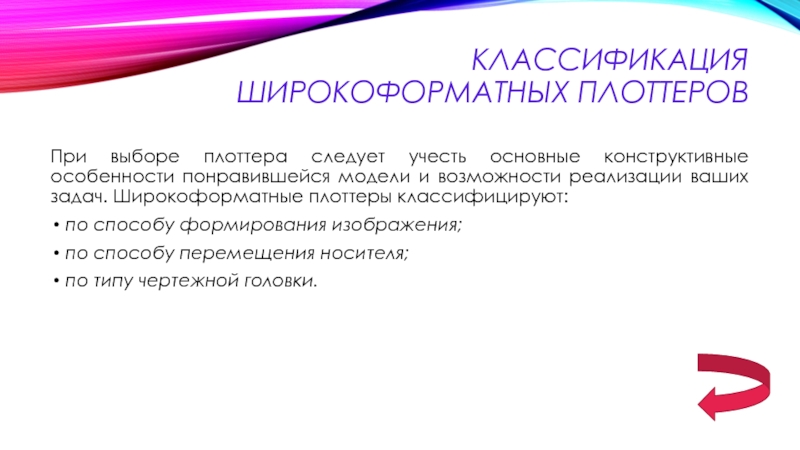

модели и возможности реализации ваших задач. Широкоформатные плоттеры классифицируют:
по способу формирования изображения;
по способу перемещения носителя;
по типу чертежной головки.

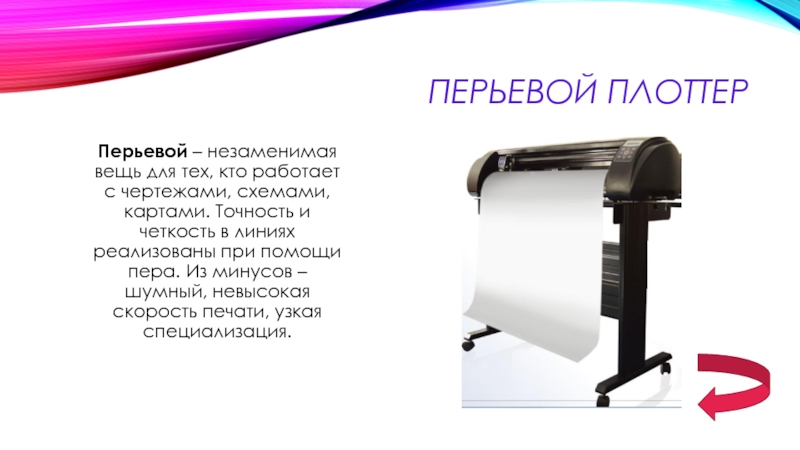

картами. Точность и четкость в линиях реализованы при помощи пера. Из минусов – шумный, невысокая скорость печати, узкая специализация.

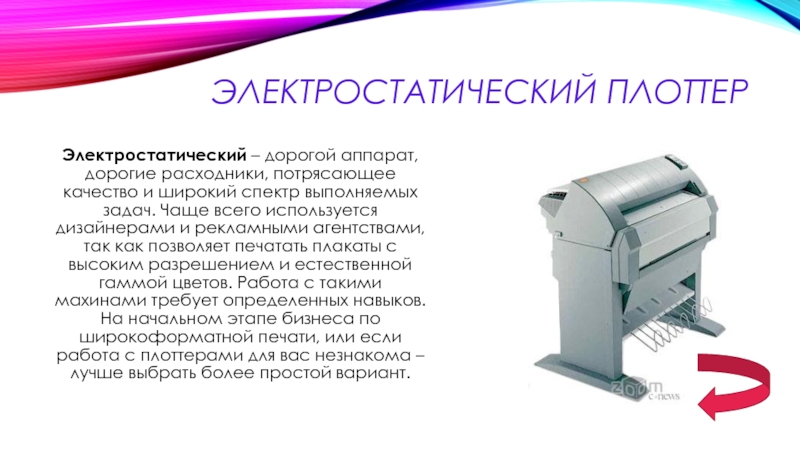

выполняемых задач. Чаще всего используется дизайнерами и рекламными агентствами, так как позволяет печатать плакаты с высоким разрешением и естественной гаммой цветов. Работа с такими махинами требует определенных навыков. На начальном этапе бизнеса по широкоформатной печати, или если работа с плоттерами для вас незнакома – лучше выбрать более простой вариант.

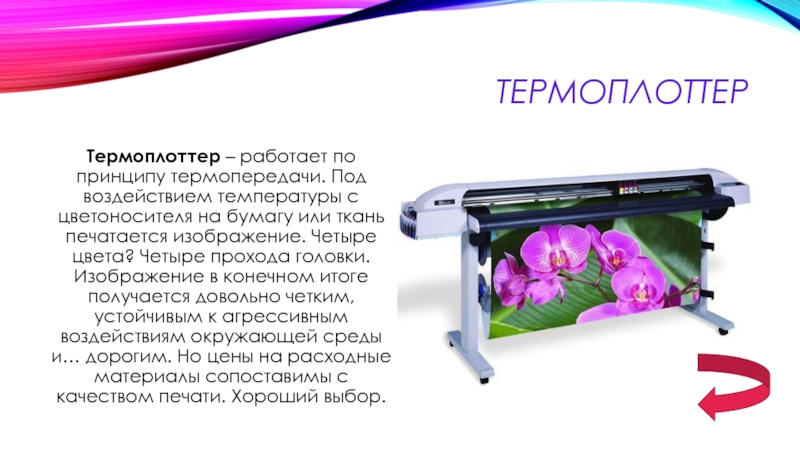

бумагу или ткань печатается изображение. Четыре цвета? Четыре прохода головки. Изображение в конечном итоге получается довольно четким, устойчивым к агрессивным воздействиям окружающей среды и… дорогим. Но цены на расходные материалы сопоставимы с качеством печати. Хороший выбор.

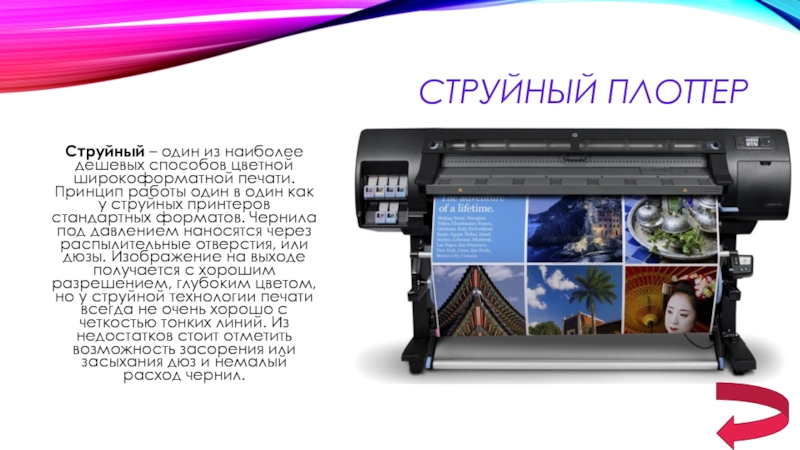

работы один в один как у струйных принтеров стандартных форматов. Чернила под давлением наносятся через распылительные отверстия, или дюзы. Изображение на выходе получается с хорошим разрешением, глубоким цветом, но у струйной технологии печати всегда не очень хорошо с четкостью тонких линий. Из недостатков стоит отметить возможность засорения или засыхания дюз и немалый расход чернил.

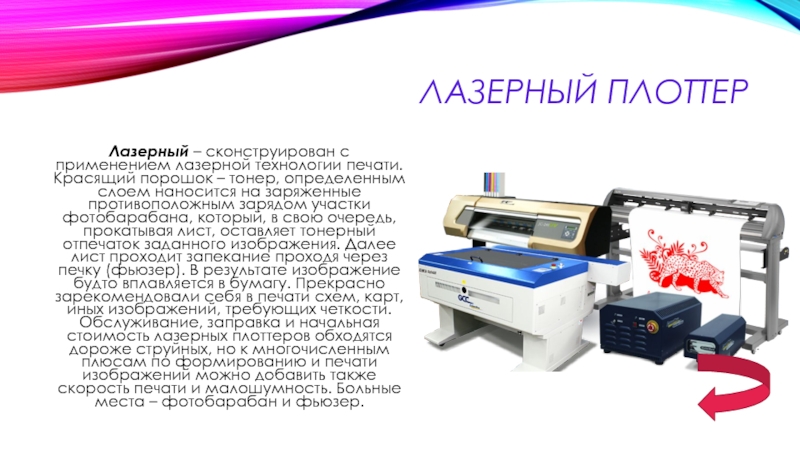

определенным слоем наносится на заряженные противоположным зарядом участки фотобарабана, который, в свою очередь, прокатывая лист, оставляет тонерный отпечаток заданного изображения. Далее лист проходит запекание проходя через печку (фьюзер). В результате изображение будто вплавляется в бумагу. Прекрасно зарекомендовали себя в печати схем, карт, иных изображений, требующих четкости. Обслуживание, заправка и начальная стоимость лазерных плоттеров обходятся дороже струйных, но к многочисленным плюсам по формированию и печати изображений можно добавить также скорость печати и малошумность. Больные места – фотобарабан и фьюзер.

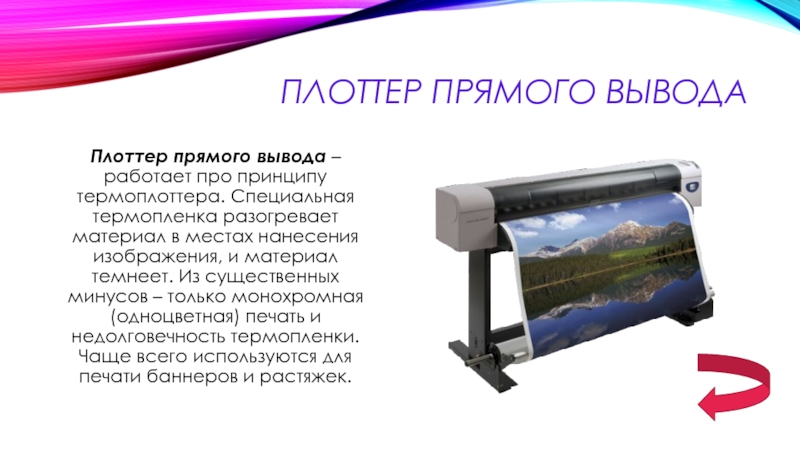

разогревает материал в местах нанесения изображения, и материал темнеет. Из существенных минусов – только монохромная (одноцветная) печать и недолговечность термопленки. Чаще всего используются для печати баннеров и растяжек.

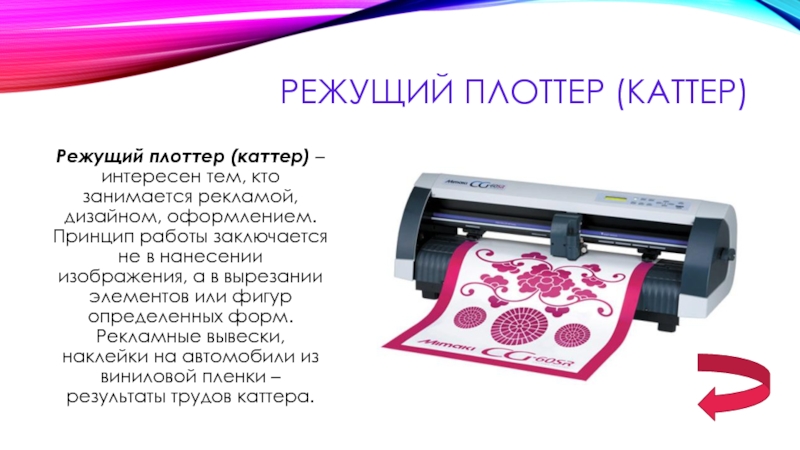

работы заключается не в нанесении изображения, а в вырезании элементов или фигур определенных форм. Рекламные вывески, наклейки на автомобили из виниловой пленки – результаты трудов каттера.

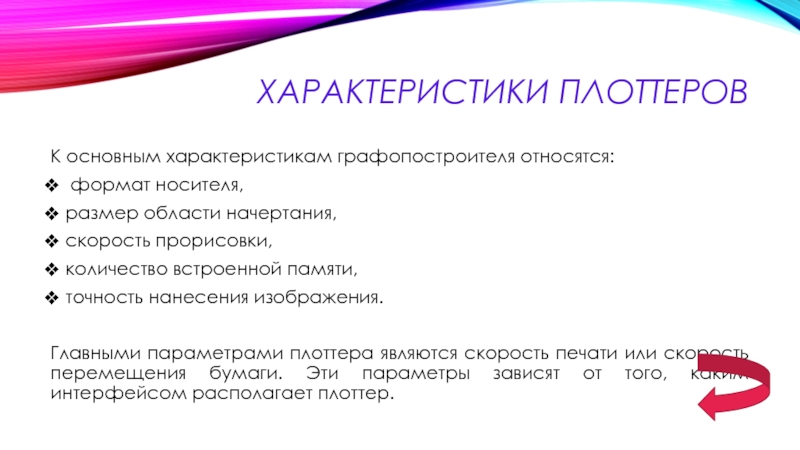

скорость прорисовки,
количество встроенной памяти,
точность нанесения изображения.

Главными параметрами плоттера являются скорость печати или скорость перемещения бумаги. Эти параметры зависят от того, каким интерфейсом располагает плоттер.
