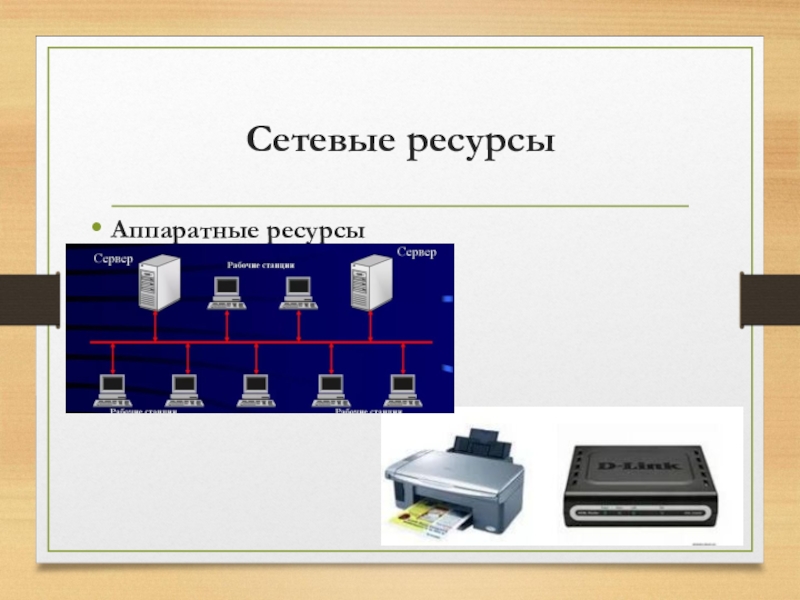

- 8. Сетевые ресурсыАппаратные ресурсы

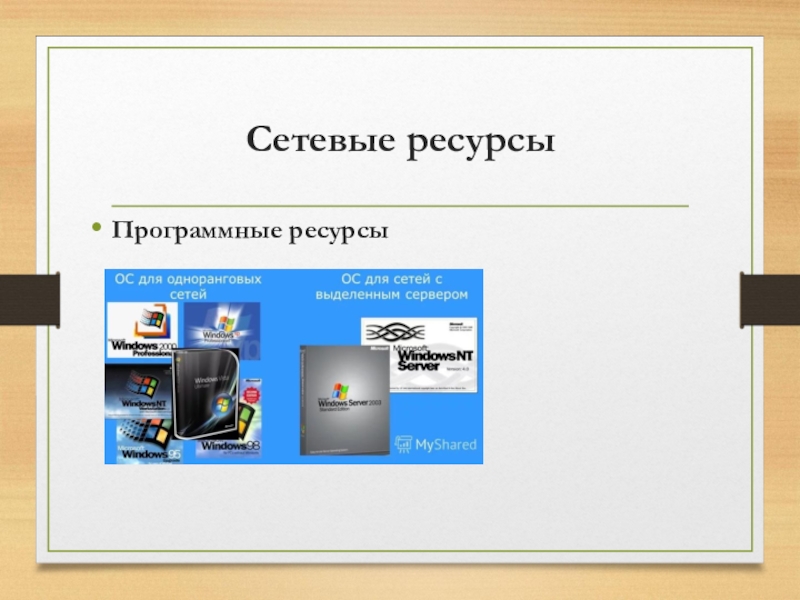

- 9. Сетевые ресурсыПрограммные ресурсы

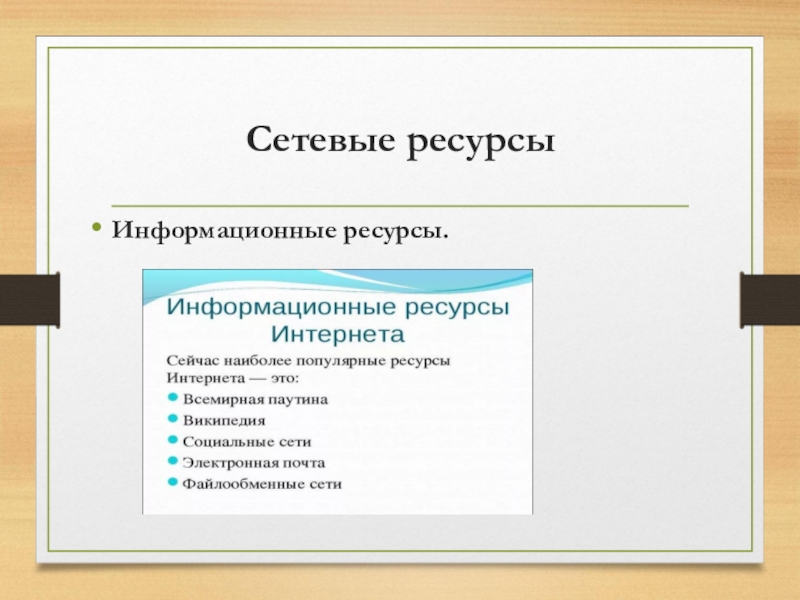

- 10. Сетевые ресурсыИнформационные ресурсы.
- 11. Виды сетевых соединенийСоединение компьютеров в сеть может
- 12. Виды сетевых соединенийЛогическое соединение использует стандарты, называемые
- 13. Виды сетевых соединенийПротокол TCP/IP (протокол управления передачей/протокол
- 14. Типы компьютерных сетей Локальные сети (LAN) проектируются
- 15. Глобальная сеть (WAN) - сеть, обеспечивающая
- 16. Типы компьютерных сетей Региональная (вычислительная) сеть (MAN)–
- 17. Понятие топологии сетейФизическая топология является реальной схемой
- 18. Понятие топологии сетей
- 19. Логические топологии Радиопередача – каждый хост посылает
- 20. Основные сетевые устройства Сети представляют собой
- 21. Основные сетевые устройства сетевые адаптеры;повторителиконцентраторы;модули множественного доступа;мосты;коммутаторы;маршрутизаторы;мосты – маршрутизаторы;шлюзы.
- 22. Основные сетевые устройства Сетевой адаптер представляет
- 23. Основные сетевые устройства Повторители (repeater). Целью
- 24. Основные сетевые устройстваКонцентраторы — это простые устройства,
- 25. Основные сетевые устройстваСвойства концентраторов:концентраторы усиливают сигналы;концентраторы распространяют
- 26. Основные сетевые устройстваМодули множественного доступа (multistation access
- 27. Основные сетевые устройстваМодули MAU используются исключительно в
- 28. Основные сетевые устройстваМост (bridge) представляет собой устройство,
- 29. Основные сетевые устройстваНаиболее важные свойства мостов:Мосты являются
- 30. Основные сетевые устройстваНаиболее важные свойства мостов:Мосты увеличивают
- 31. Основные сетевые устройстваКоммутаторы используют те же концепции
- 32. Основные сетевые устройстваКогда узел отправляет сообщение другому
- 33. Основные сетевые устройстваМаршрутизаторы (router) представляют собой устройства
- 34. Основные сетевые устройстваМост-маршрутизатор (brouter) – это сетевое
- 35. Основные сетевые устройстваТермин шлюз (gateway) используется во
- 36. Основные сетевые устройстваС помощью шлюза можно выполнять
- 37. Основные сетевые устройствапреобразовывать различные схемы адресации;связывать хост-компьютеры
- 38. Д/зИзучите материал лекции, письменно ответьте на вопросы:Какие
Цель урокаНаучиться идентифицировать различные типы сетей, изучить вопросы интеграции локальных и глобальных сетей, включая основные принципы работы мостов, маршрутизаторов, шлюзов, коммутаторов и концентраторов.

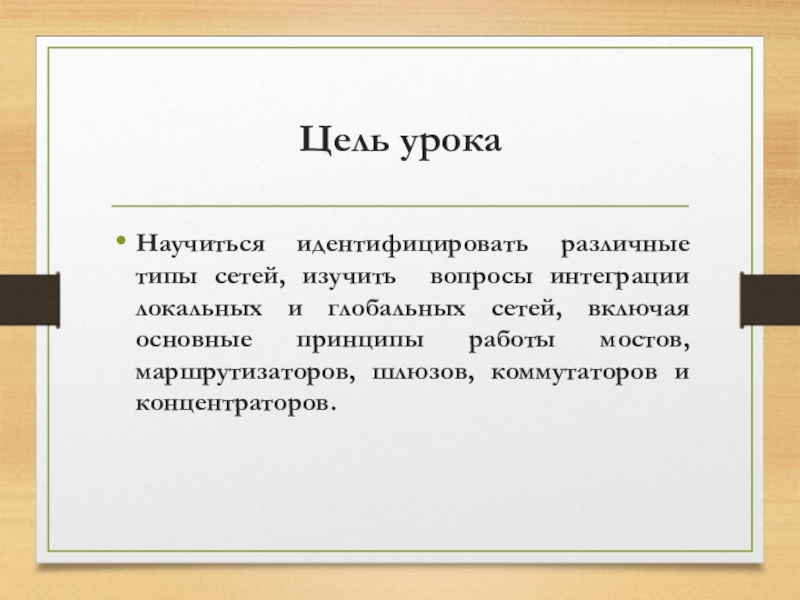

Слайд 2Цель урока
Научиться идентифицировать различные типы сетей, изучить вопросы интеграции локальных и
глобальных сетей, включая основные принципы работы мостов, маршрутизаторов, шлюзов, коммутаторов и концентраторов.

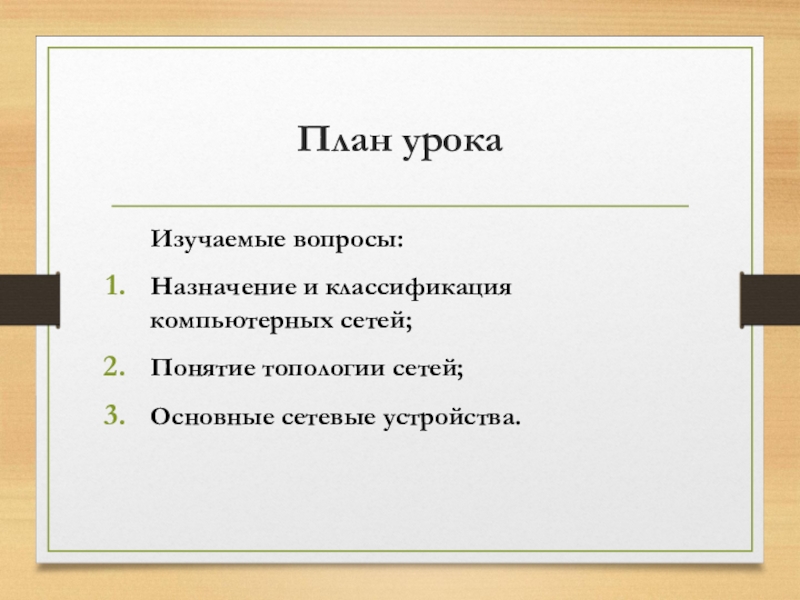

Слайд 3План урока
Изучаемые вопросы:
Назначение и классификация компьютерных сетей;
Понятие
топологии сетей;
Основные сетевые устройства.
Основные сетевые устройства.

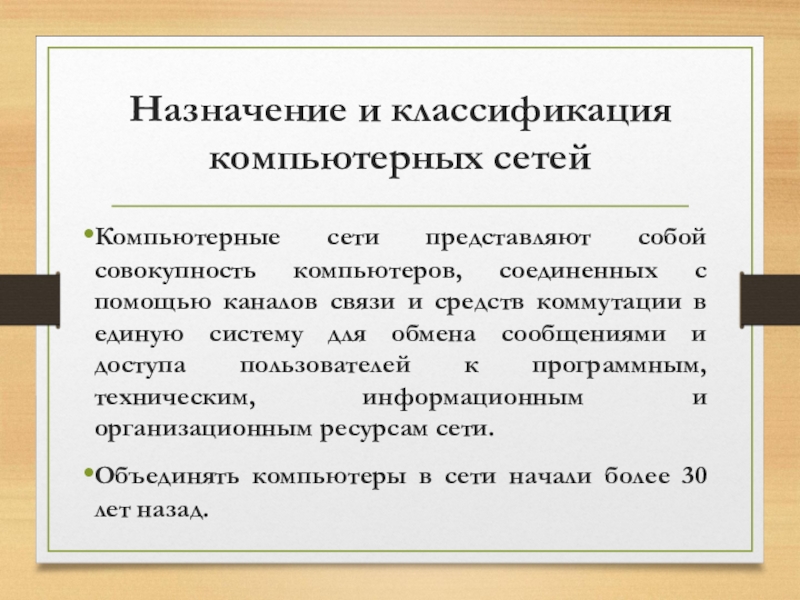

Слайд 4
Назначение и классификация компьютерных сетей
Компьютерные сети представляют собой совокупность компьютеров, соединенных
с помощью каналов связи и средств коммутации в единую систему для обмена сообщениями и доступа пользователей к программным, техническим, информационным и организационным ресурсам сети.
Объединять компьютеры в сети начали более 30 лет назад.
Объединять компьютеры в сети начали более 30 лет назад.
Слайд 5Назначение и классификация компьютерных сетей
Для создания компьютерных сетей необходимо специальное аппаратное
обеспечение (сетевое оборудование).
Слайд 6Назначение и классификация компьютерных сетей
И специальное программное обеспечение (сетевые программные средства).

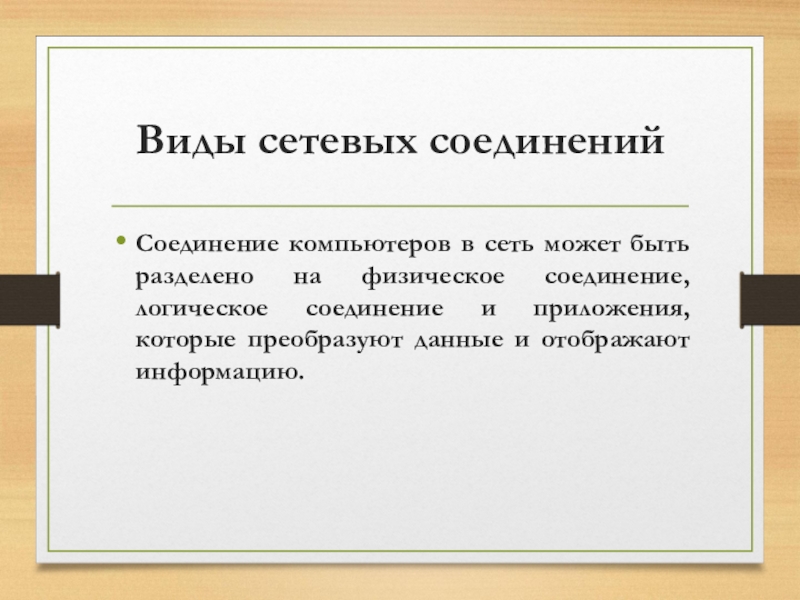

Слайд 11Виды сетевых соединений
Соединение компьютеров в сеть может быть разделено на физическое
соединение, логическое соединение и приложения, которые преобразуют данные и отображают информацию.
Слайд 12Виды сетевых соединений
Логическое соединение использует стандарты, называемые протоколами.
Протокол - это
"язык", межсетевого общения компьютеров в сети.

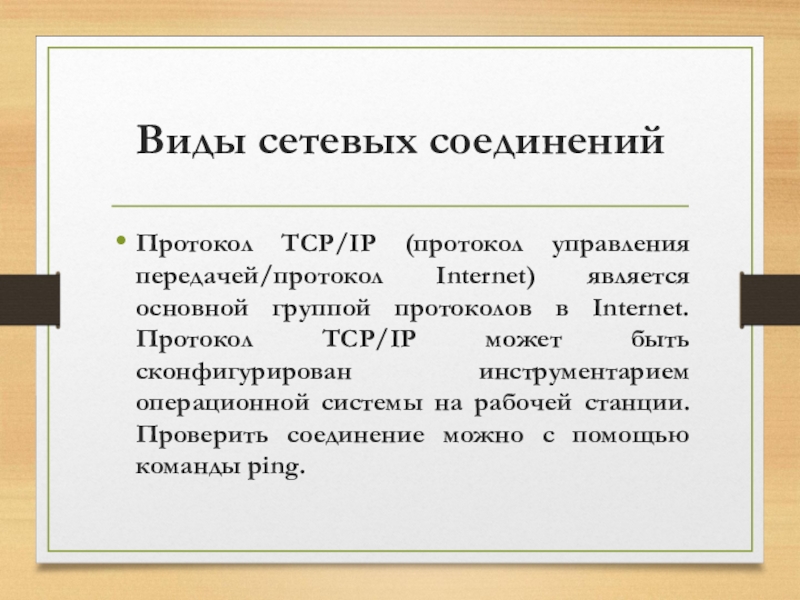

Слайд 13Виды сетевых соединений
Протокол TCP/IP (протокол управления передачей/протокол Internet) является основной группой
протоколов в Internet. Протокол TCP/IP может быть сконфигурирован инструментарием операционной системы на рабочей станции. Проверить соединение можно с помощью команды ping.

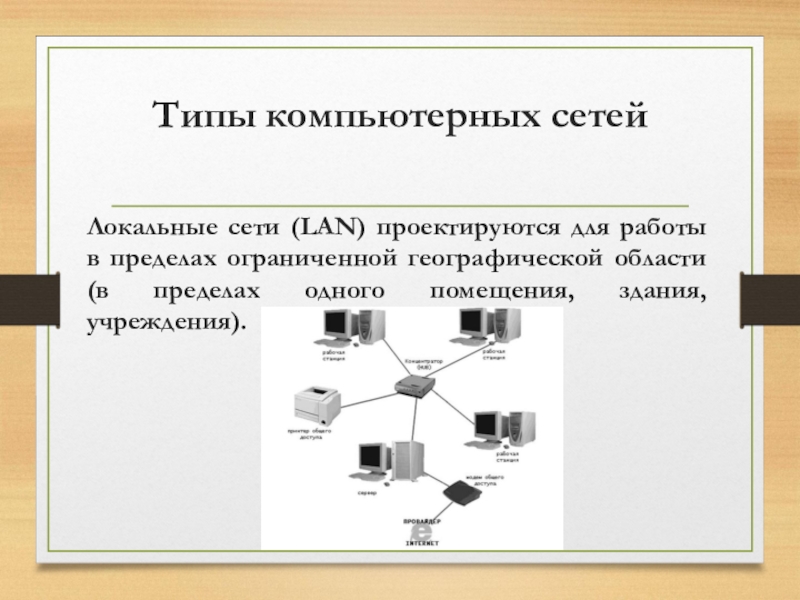

Слайд 14Типы компьютерных сетей
Локальные сети (LAN) проектируются для работы в пределах ограниченной
географической области (в пределах одного помещения, здания, учреждения).
Слайд 15
Глобальная сеть (WAN) - сеть, обеспечивающая передачу информации на значительные расстояния
с использованием коммутируемых и выделенных линий или специальных каналов связи.
Типы компьютерных сетей
Слайд 16Типы компьютерных сетей

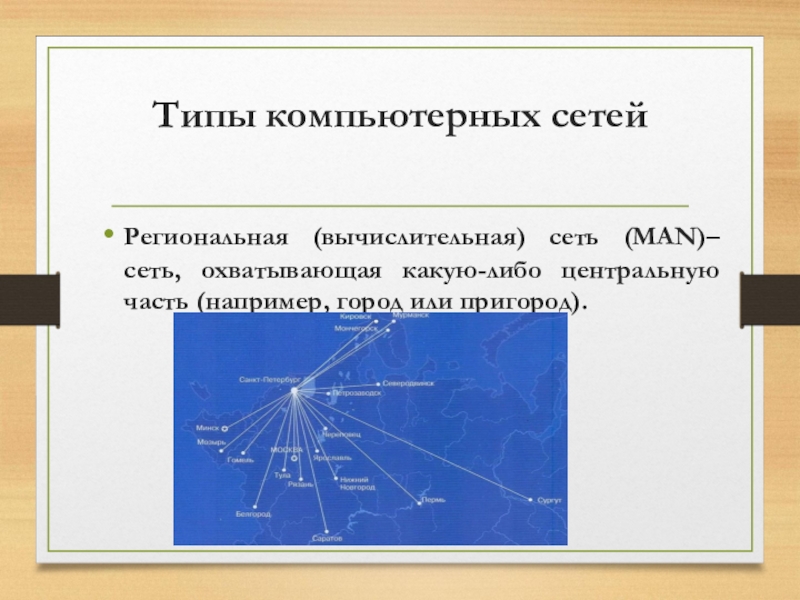

Региональная (вычислительная) сеть (MAN)– сеть, охватывающая какую-либо центральную часть
(например, город или пригород).

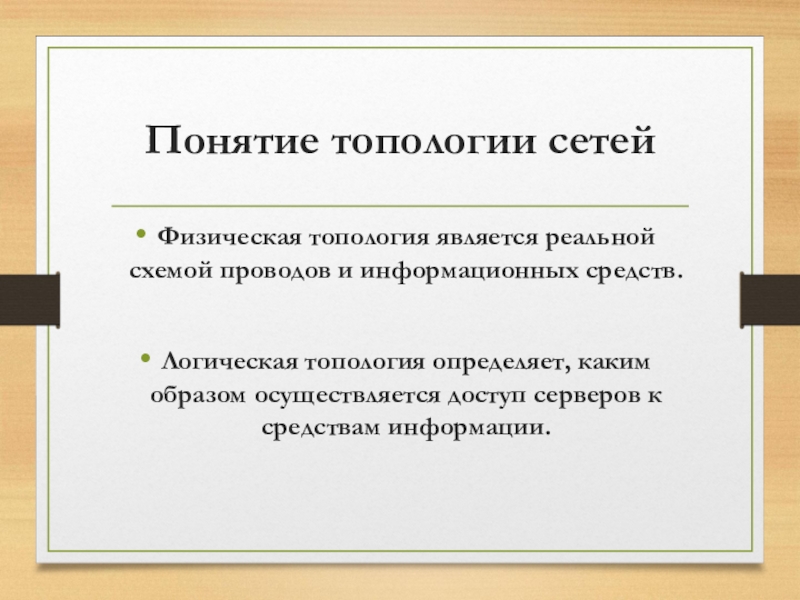

Слайд 17Понятие топологии сетей
Физическая топология является реальной схемой проводов и информационных средств.
Логическая топология определяет, каким образом осуществляется доступ серверов к средствам информации.

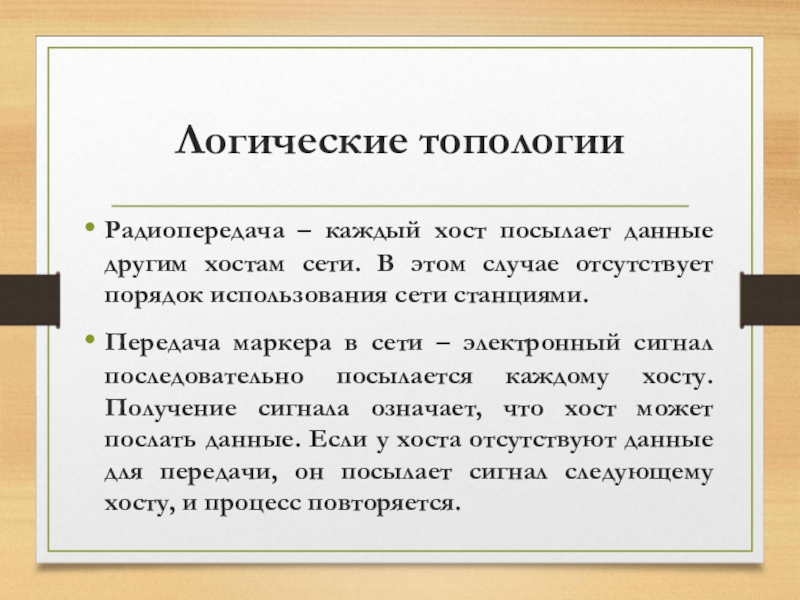

Слайд 19Логические топологии
Радиопередача – каждый хост посылает данные другим хостам сети.
В этом случае отсутствует порядок использования сети станциями.
Передача маркера в сети – электронный сигнал последовательно посылается каждому хосту. Получение сигнала означает, что хост может послать данные. Если у хоста отсутствуют данные для передачи, он посылает сигнал следующему хосту, и процесс повторяется.
Передача маркера в сети – электронный сигнал последовательно посылается каждому хосту. Получение сигнала означает, что хост может послать данные. Если у хоста отсутствуют данные для передачи, он посылает сигнал следующему хосту, и процесс повторяется.

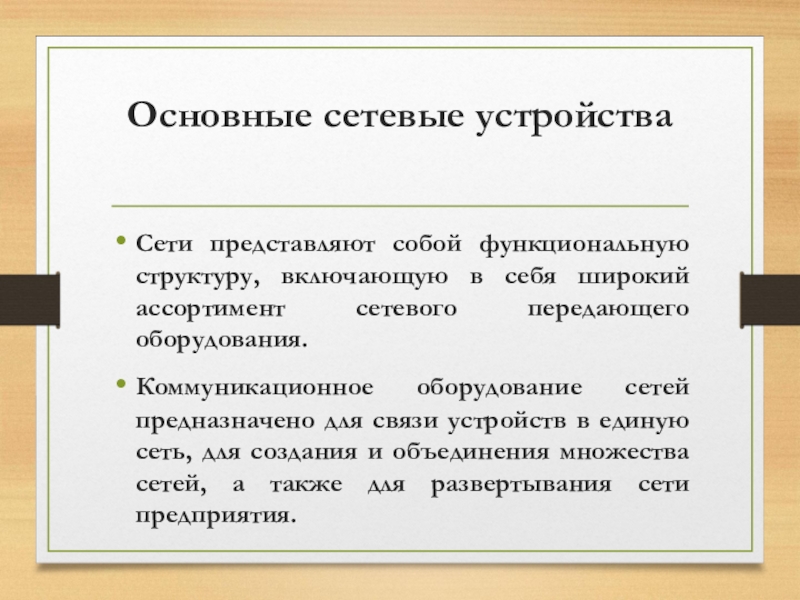

Слайд 20Основные сетевые устройства
Сети представляют собой функциональную структуру, включающую в себя
широкий ассортимент сетевого передающего оборудования.
Коммуникационное оборудование сетей предназначено для связи устройств в единую сеть, для создания и объединения множества сетей, а также для развертывания сети предприятия.
Коммуникационное оборудование сетей предназначено для связи устройств в единую сеть, для создания и объединения множества сетей, а также для развертывания сети предприятия.

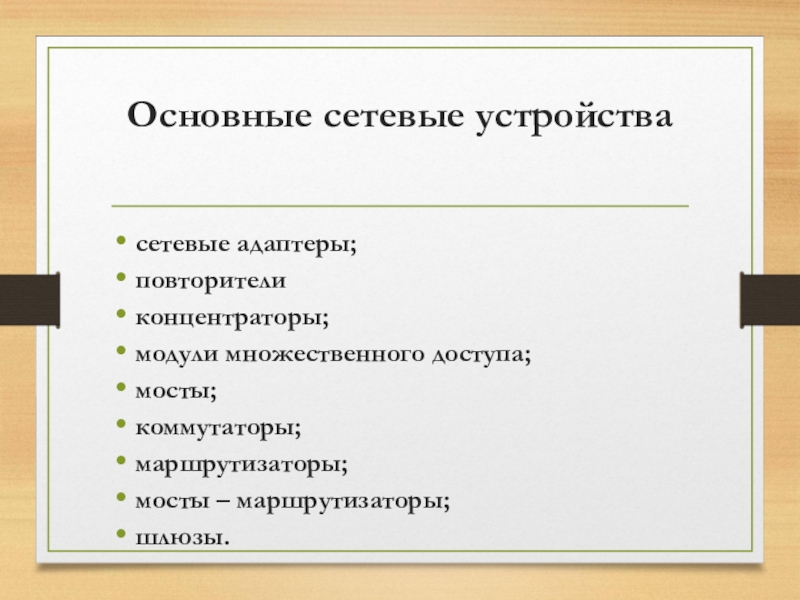

Слайд 21Основные сетевые устройства
сетевые адаптеры;
повторители
концентраторы;
модули множественного доступа;
мосты;
коммутаторы;
маршрутизаторы;
мосты – маршрутизаторы;
шлюзы.
Слайд 22Основные сетевые устройства
Сетевой адаптер представляет собой печатную плату, которая вставляется
в слот на материнской плате компьютера, или внешнее устройство, с помощью которой компьютер подключается к сети. Каждый адаптер (NIC) имеет уникальный код, называемый MAC-адресом.

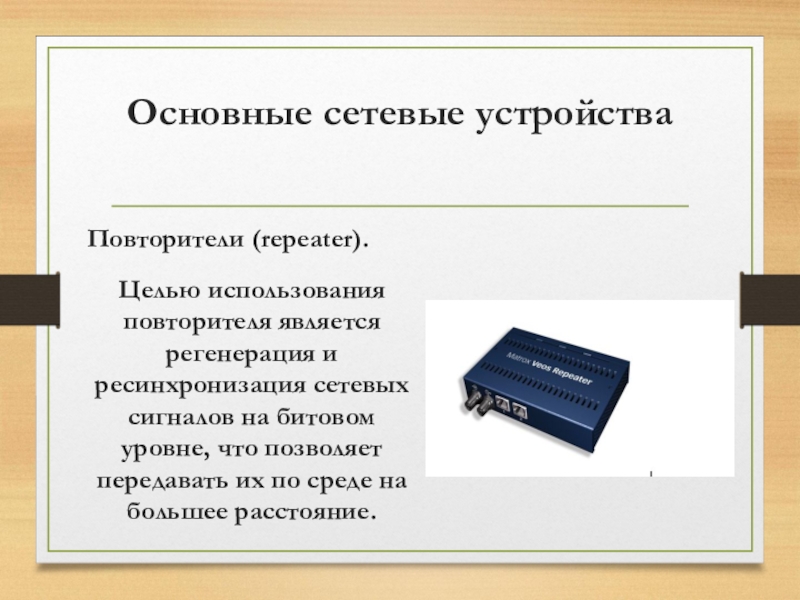

Слайд 23Основные сетевые устройства
Повторители (repeater).
Целью использования повторителя является регенерация и
ресинхронизация сетевых сигналов на битовом уровне, что позволяет передавать их по среде на большее расстояние.

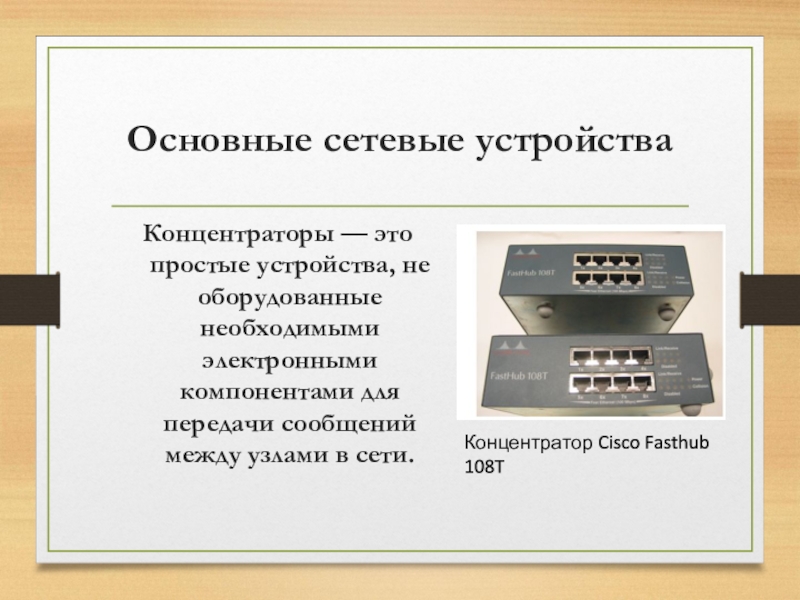

Слайд 24Основные сетевые устройства
Концентраторы — это простые устройства, не оборудованные необходимыми электронными
компонентами для передачи сообщений между узлами в сети.
Концентратор Cisco Fasthub 108T
Слайд 25Основные сетевые устройства
Свойства концентраторов:
концентраторы усиливают сигналы;
концентраторы распространяют сигналы по сети;
концентраторам не
требуется фильтрация;
концентраторам не требуется определение маршрутов и коммутации пакетов;
концентраторы используются как точки объединения трафика в сети.
концентраторам не требуется определение маршрутов и коммутации пакетов;
концентраторы используются как точки объединения трафика в сети.

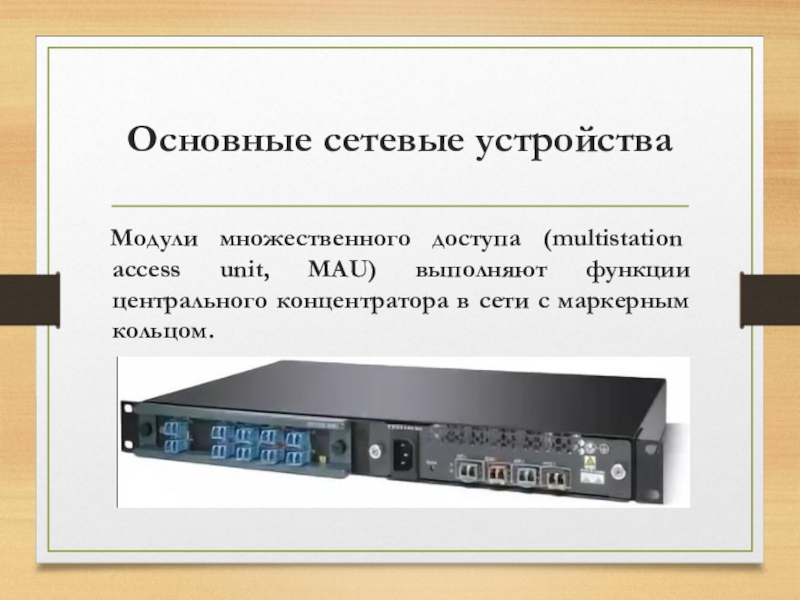

Слайд 26Основные сетевые устройства
Модули множественного доступа (multistation access unit, MAU) выполняют функции
центрального концентратора в сети с маркерным кольцом.
Слайд 27Основные сетевые устройства
Модули MAU используются исключительно в сетях с маркерным кольцом,
где они могут выполнять следующие функции:
соединять рабочие станции в логическое кольцо в рамках физической звездообразной топологии;
передавать по кольцу маркер и фреймы;
усиливать информационные сигналы;
соединяться в последовательные цепочки для расширения маркерного кольца;
обеспечивать правильное перемещение данных;
отключать порты, связанные с неисправными узлами.
соединять рабочие станции в логическое кольцо в рамках физической звездообразной топологии;
передавать по кольцу маркер и фреймы;
усиливать информационные сигналы;
соединяться в последовательные цепочки для расширения маркерного кольца;
обеспечивать правильное перемещение данных;
отключать порты, связанные с неисправными узлами.
Слайд 28Основные сетевые устройства
Мост (bridge) представляет собой устройство, предназначенное для создания двух
или более сегментов локальной сети LAN, каждый из которых является отдельным коллизионным доменом.

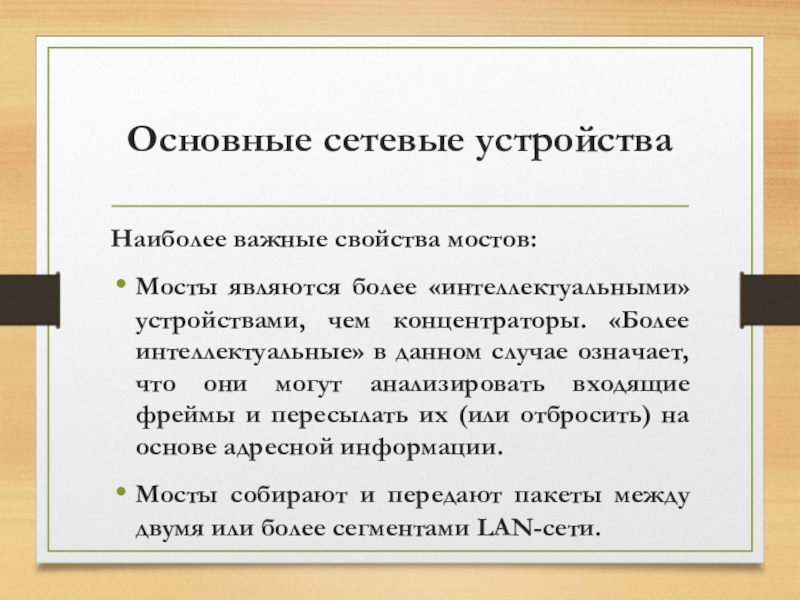

Слайд 29Основные сетевые устройства
Наиболее важные свойства мостов:
Мосты являются более «интеллектуальными» устройствами, чем
концентраторы. «Более интеллектуальные» в данном случае означает, что они могут анализировать входящие фреймы и пересылать их (или отбросить) на основе адресной информации.
Мосты собирают и передают пакеты между двумя или более сегментами LAN-сети.
Мосты собирают и передают пакеты между двумя или более сегментами LAN-сети.
Слайд 30Основные сетевые устройства
Наиболее важные свойства мостов:
Мосты увеличивают количество доменов коллизий (и
уменьшают их размер за счет сегментации локальной сети), что позволяет нескольким устройствам передавать данные одновременно, не вызывая коллизий.
Мосты поддерживают таблицы MAC-адресов.
Мосты поддерживают таблицы MAC-адресов.
Слайд 31Основные сетевые устройства
Коммутаторы используют те же концепции и этапы работы, которые
характерны для мостов. В самом простом случае коммутатор можно назвать многопортовым мостом, но в некоторых случаях такое упрощение неправомерно.

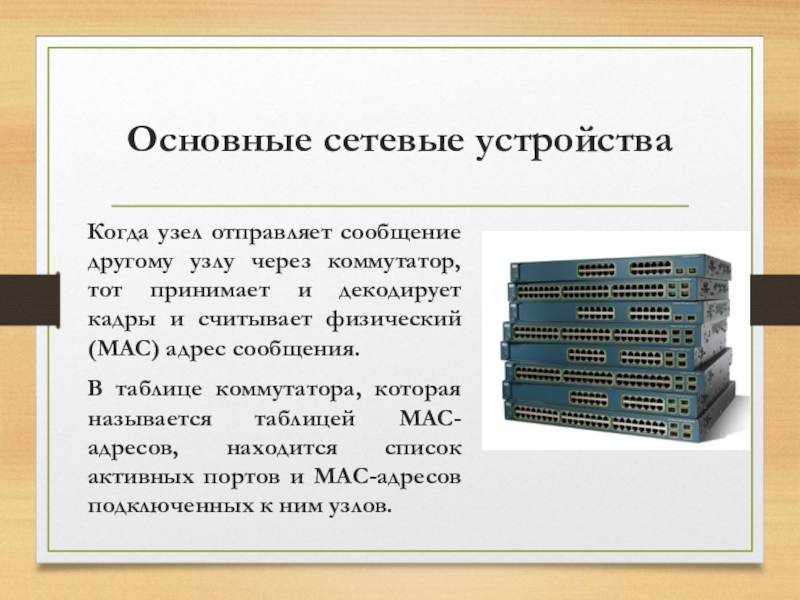

Слайд 32Основные сетевые устройства
Когда узел отправляет сообщение другому узлу через коммутатор, тот
принимает и декодирует кадры и считывает физический (MAC) адрес сообщения.
В таблице коммутатора, которая называется таблицей MAC-адресов, находится список активных портов и MAC-адресов подключенных к ним узлов.
В таблице коммутатора, которая называется таблицей MAC-адресов, находится список активных портов и MAC-адресов подключенных к ним узлов.

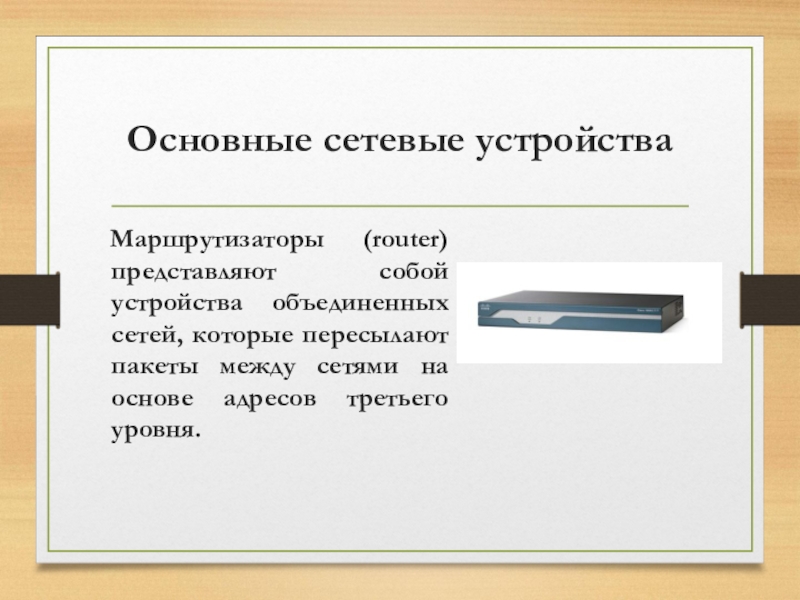

Слайд 33Основные сетевые устройства
Маршрутизаторы (router) представляют собой устройства объединенных сетей, которые пересылают
пакеты между сетями на основе адресов третьего уровня.

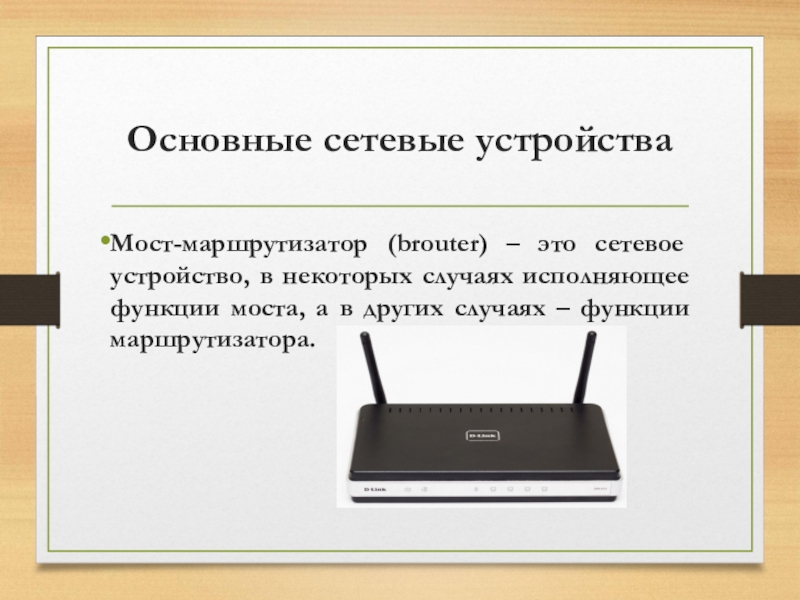

Слайд 34Основные сетевые устройства
Мост-маршрутизатор (brouter) – это сетевое устройство, в некоторых случаях
исполняющее функции моста, а в других случаях – функции маршрутизатора.

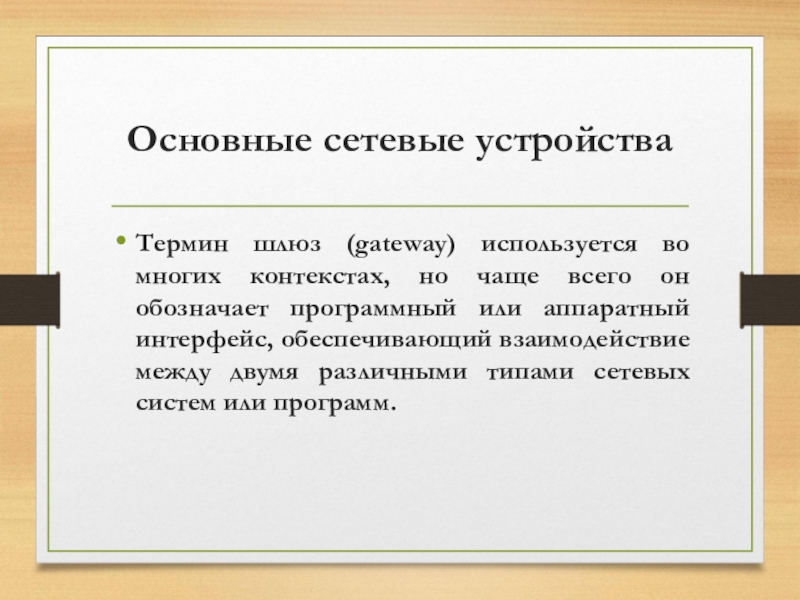

Слайд 35Основные сетевые устройства
Термин шлюз (gateway) используется во многих контекстах, но чаще
всего он обозначает программный или аппаратный интерфейс, обеспечивающий взаимодействие между двумя различными типами сетевых систем или программ.
Слайд 36Основные сетевые устройства
С помощью шлюза можно выполнять следующие операции:
преобразовывать широко используемые
протоколы (например, TCP/IP) в специализированные (например, в SNA);
преобразовывать сообщения из одного формата в другой;
преобразовывать сообщения из одного формата в другой;

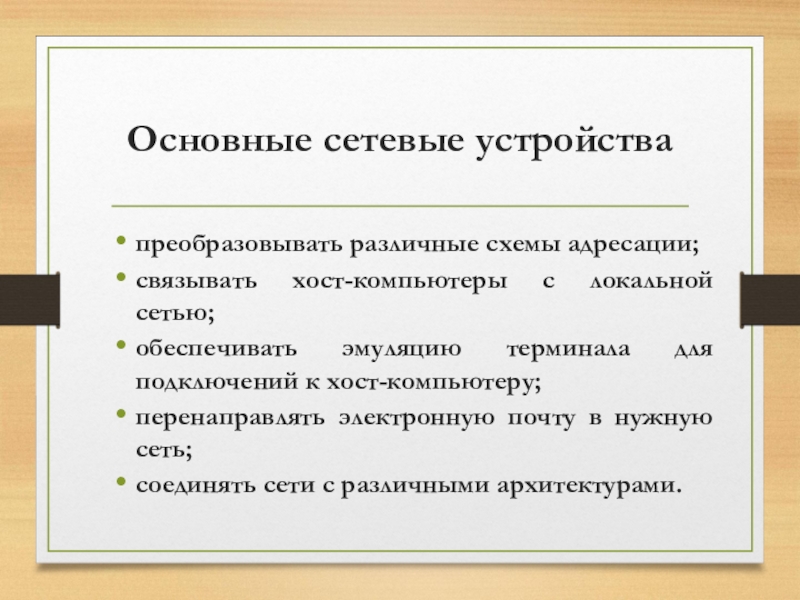

Слайд 37Основные сетевые устройства
преобразовывать различные схемы адресации;
связывать хост-компьютеры с локальной сетью;
обеспечивать эмуляцию
терминала для подключений к хост-компьютеру;
перенаправлять электронную почту в нужную сеть;
соединять сети с различными архитектурами.
перенаправлять электронную почту в нужную сеть;
соединять сети с различными архитектурами.
Слайд 38Д/з
Изучите материал лекции, письменно ответьте на вопросы:
Какие типы сети охватывает наибольшие
расстояния?
Дайте определение протокола.
Какое устройство вы, скорее всего, использовали бы в качестве "дешевого" канала для передачи обычных данных и "дорогого" – для передачи мультимедиа?
Как называется физическая конфигурация сети? Перечислите известные вам сетевые конфигурации.
Перечислите сетевые устройства.
Дайте определение протокола.
Какое устройство вы, скорее всего, использовали бы в качестве "дешевого" канала для передачи обычных данных и "дорогого" – для передачи мультимедиа?
Как называется физическая конфигурация сети? Перечислите известные вам сетевые конфигурации.
Перечислите сетевые устройства.
