Презентация, доклад по дисциплине Информатика и ИКТ в профессиональной деятельности по теме Действия с объектами (создание штампа чертежа)
Содержание
- 1. Презентация по дисциплине Информатика и ИКТ в профессиональной деятельности по теме Действия с объектами (создание штампа чертежа)
- 2. Слайд 2
- 3. Действия с объектами Тема урока:Редактирование в

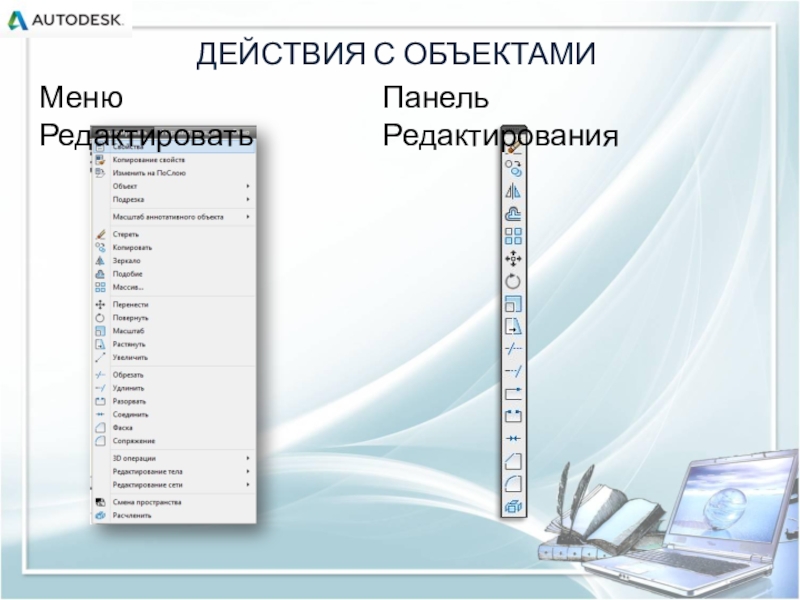

- 4. ДЕЙСТВИЯ С ОБЪЕКТАМИМеню РедактироватьПанель Редактирования
- 5. ДЕЙСТВИЯ С ОБЪЕКТАМИСМЕЩЕНИЕ (подобие) - сдвиг линии
- 6. ДЕЙСТВИЯ С ОБЪЕКТАМИОБРЕЗКА - удаление объектов частично,
- 7. ДЕЙСТВИЯ С ОБЪЕКТАМИУДЛИНИТЬ - удлинение объекта до

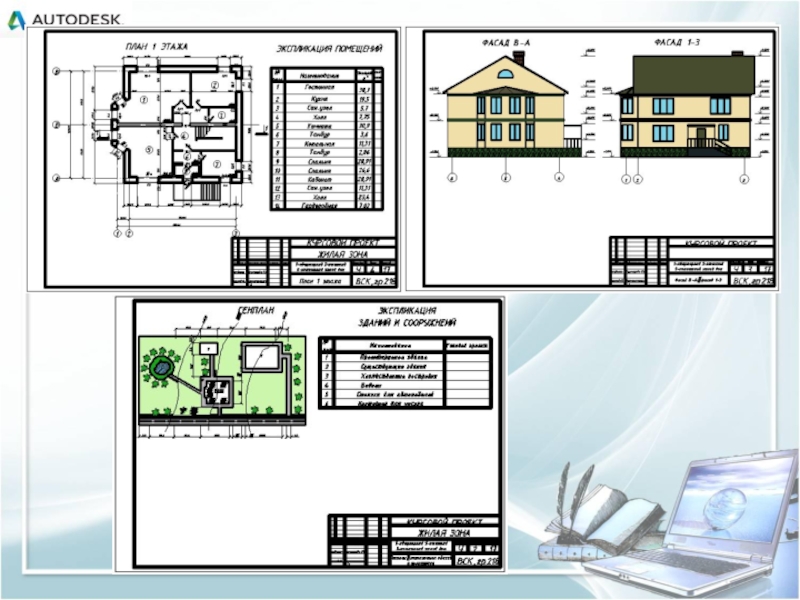

- 8. ПРАКТИЧЕСКАЯ РАБОТАШтамп чертежа – это основная надпись для чертежей и схем.
Действия с объектами Тема урока:Редактирование в AutoCAD - это проведение действий над объектом, способных привести к изменению его геометрии либо местоположения.
Слайд 5ДЕЙСТВИЯ С ОБЪЕКТАМИ

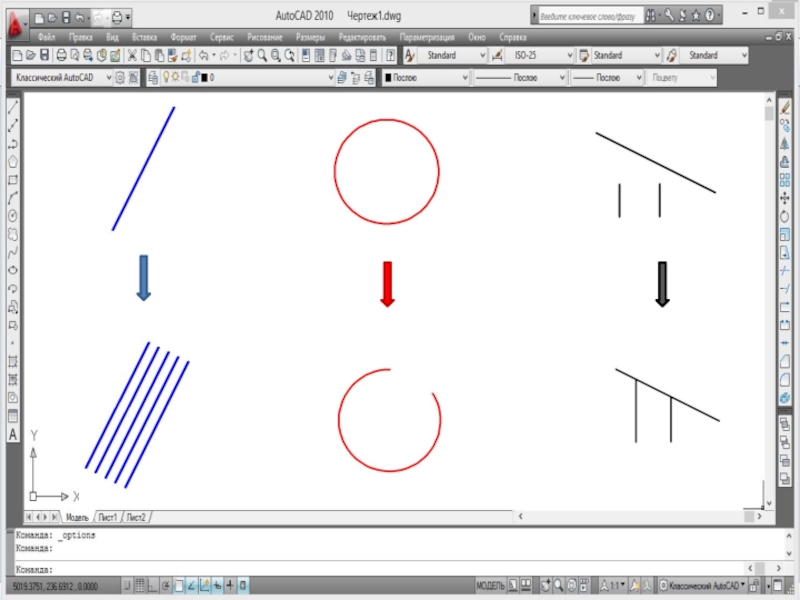

СМЕЩЕНИЕ (подобие) - сдвиг линии на заданное расстояние.
Последовательность действий:
1.
Редактирование → Подобие
2. В командной строке указать расстояние смещения: ввести число → Enter
3. Указать линию, которую сдвигаем (выделить щелчком мыши)
4. Указать точку, определяющую сторону смещения
2. В командной строке указать расстояние смещения: ввести число → Enter
3. Указать линию, которую сдвигаем (выделить щелчком мыши)
4. Указать точку, определяющую сторону смещения
Слайд 6ДЕЙСТВИЯ С ОБЪЕКТАМИ

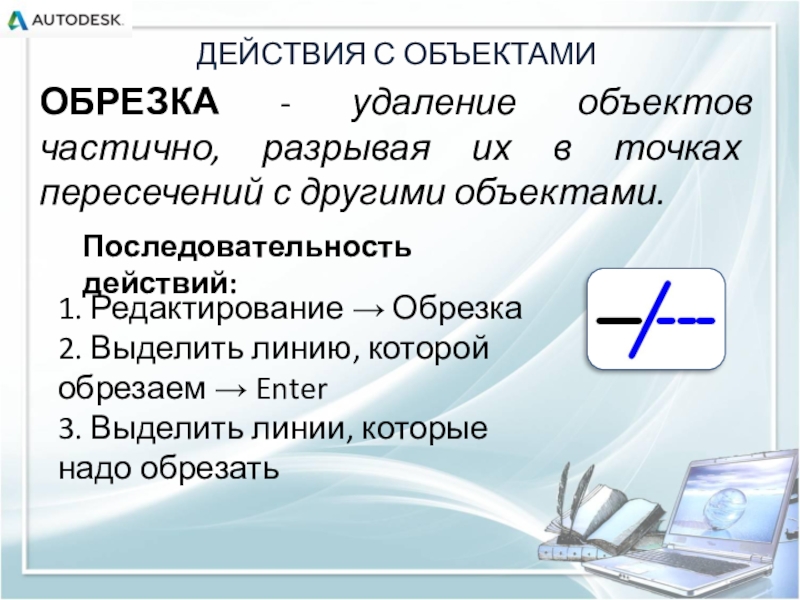

ОБРЕЗКА - удаление объектов частично, разрывая их в точках
пересечений с другими объектами.
Последовательность действий:
1. Редактирование → Обрезка
2. Выделить линию, которой обрезаем → Enter
3. Выделить линии, которые надо обрезать
Слайд 7ДЕЙСТВИЯ С ОБЪЕКТАМИ

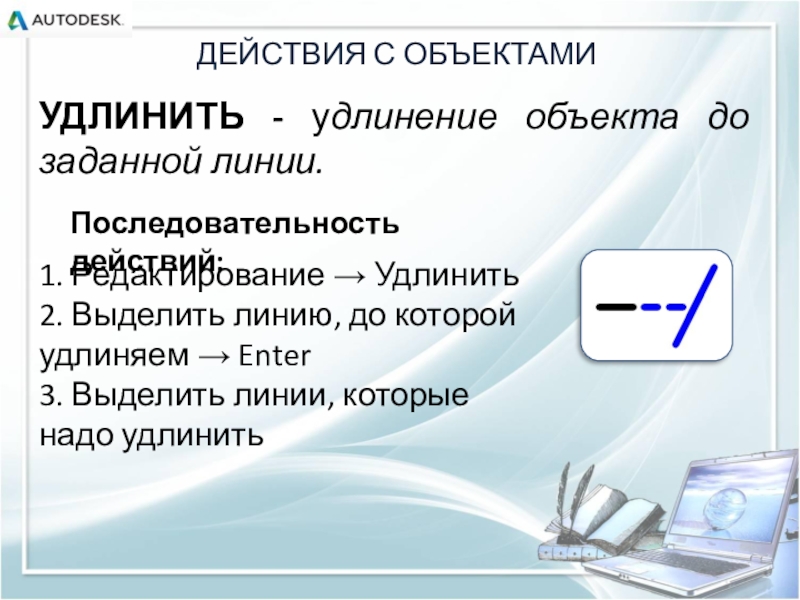

УДЛИНИТЬ - удлинение объекта до заданной линии.
Последовательность действий:
1. Редактирование
→ Удлинить
2. Выделить линию, до которой удлиняем → Enter
3. Выделить линии, которые надо удлинить
2. Выделить линию, до которой удлиняем → Enter
3. Выделить линии, которые надо удлинить
