Презентация, доклад по Автоматизированным системам управления на тему ИСМ Мираж

контроля над состоянием удаленных объектов с помощью средств телематики. Основные составляющие ИСМ Мираж: 1) объектовое оборудование; 2) пультовое оборудование 3) программное обеспечение пульта централизованного наблюдения (ПО ПЦН) Мираж.

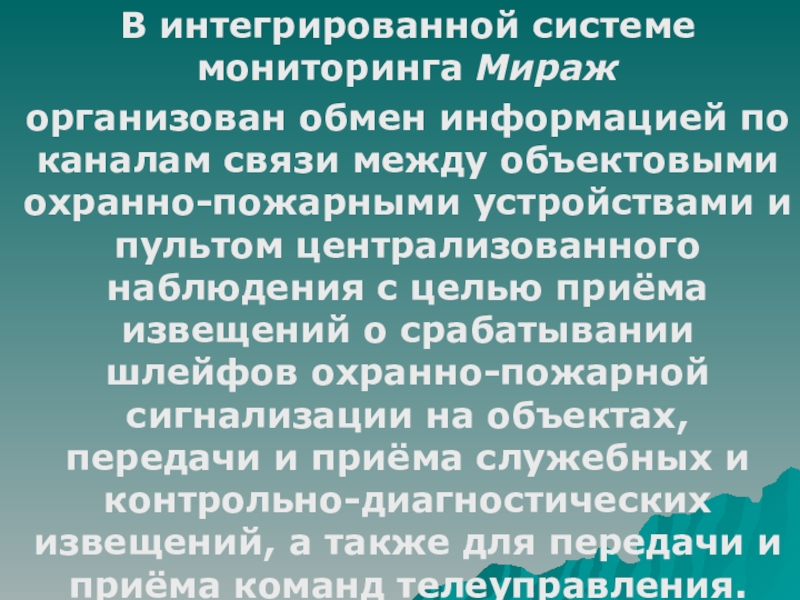

между объектовыми охранно-пожарными устройствами и пультом централизованного наблюдения с целью приёма извещений о срабатывании шлейфов охранно-пожарной сигнализации на объектах, передачи и приёма служебных и контрольно-диагностических извещений, а также для передачи и приёма команд телеуправления.

и

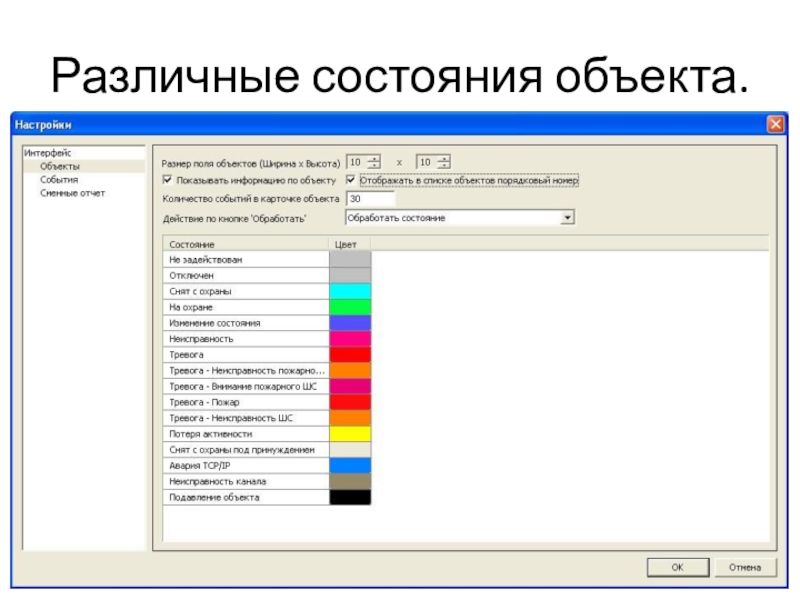

визуальное восприятие большого потока информации. Объекты представлены в виде кнопок на рабочем
поле, их текущее состояние отображается различными цветами, эффектами мигания и сопровождается
звуковыми сигналами.

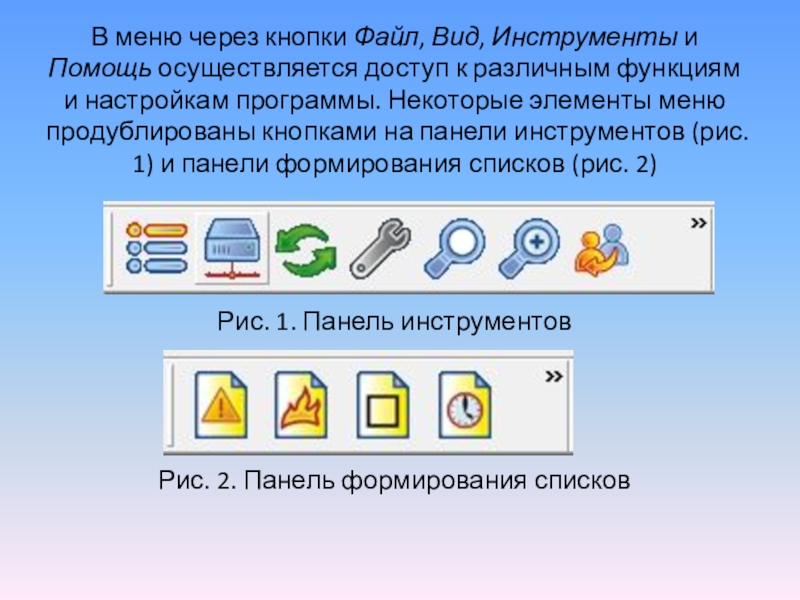

к различным функциям и настройкам программы. Некоторые элементы меню продублированы кнопками на панели инструментов (рис. 1) и панели формирования списков (рис. 2) Рис. 1. Панель инструментов Рис. 2. Панель формирования списков

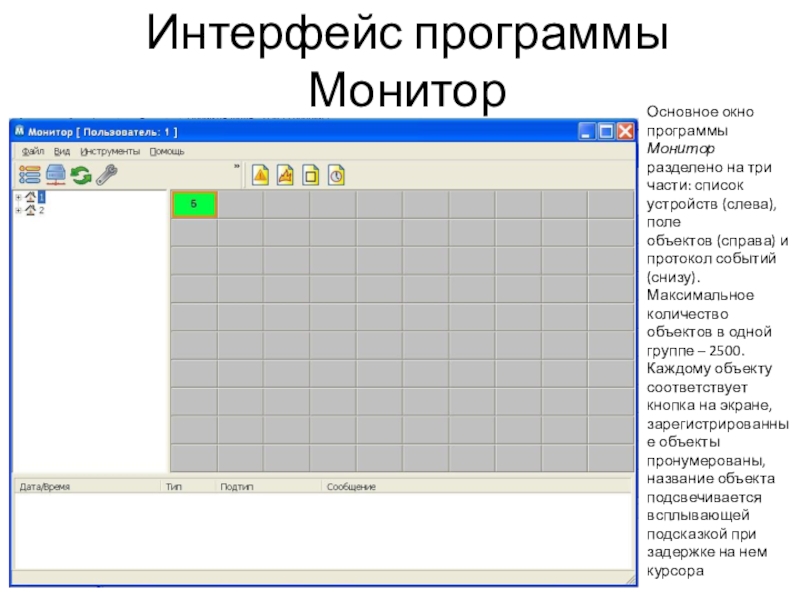

устройств (слева), поле
объектов (справа) и протокол событий (снизу).
Максимальное количество объектов в одной группе – 2500. Каждому объекту соответствует кнопка на экране,
зарегистрированные объекты пронумерованы, название объекта подсвечивается всплывающей подсказкой при
задержке на нем курсора

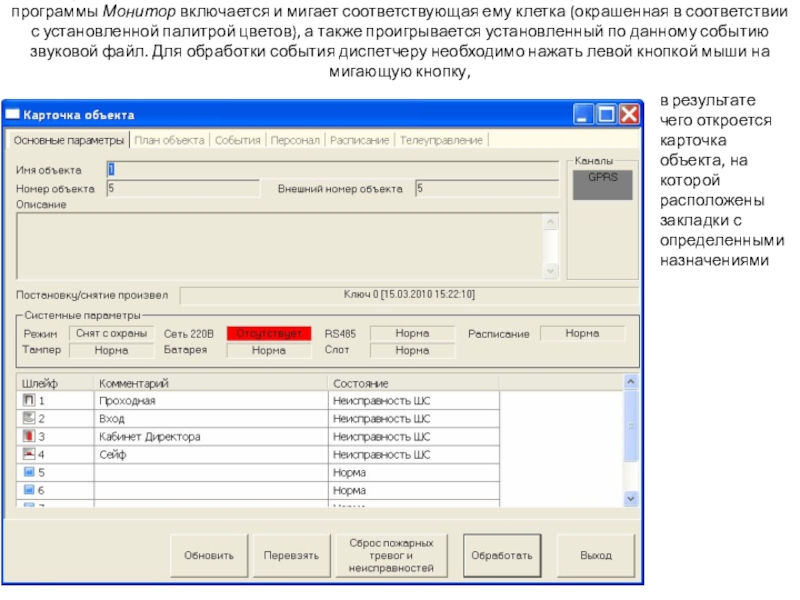

окне программы Монитор включается и мигает соответствующая ему клетка (окрашенная в соответствии с установленной палитрой цветов), а также проигрывается установленный по данному событию звуковой файл. Для обработки события диспетчеру необходимо нажать левой кнопкой мыши на мигающую кнопку,

в результате чего откроется карточка объекта, на которой расположены закладки с определенными назначениями

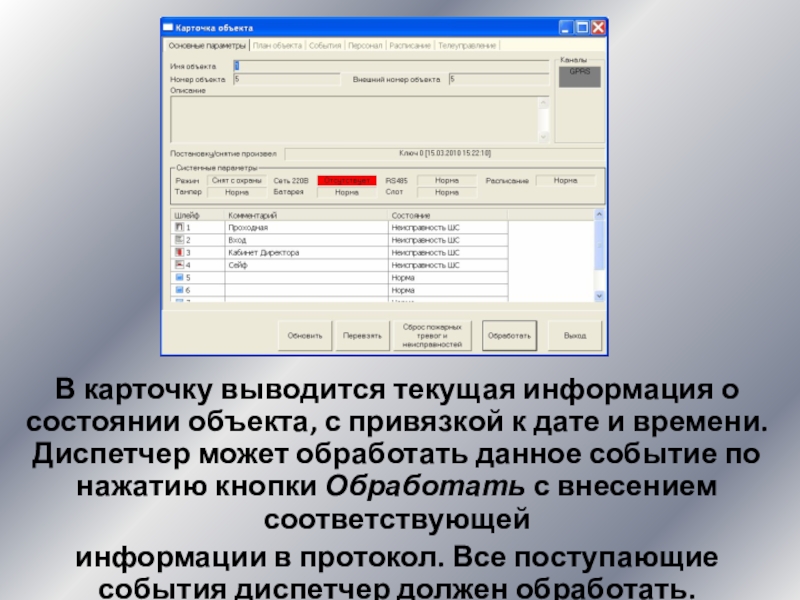

дате и времени. Диспетчер может обработать данное событие по нажатию кнопки Обработать с внесением соответствующей
информации в протокол. Все поступающие события диспетчер должен обработать.

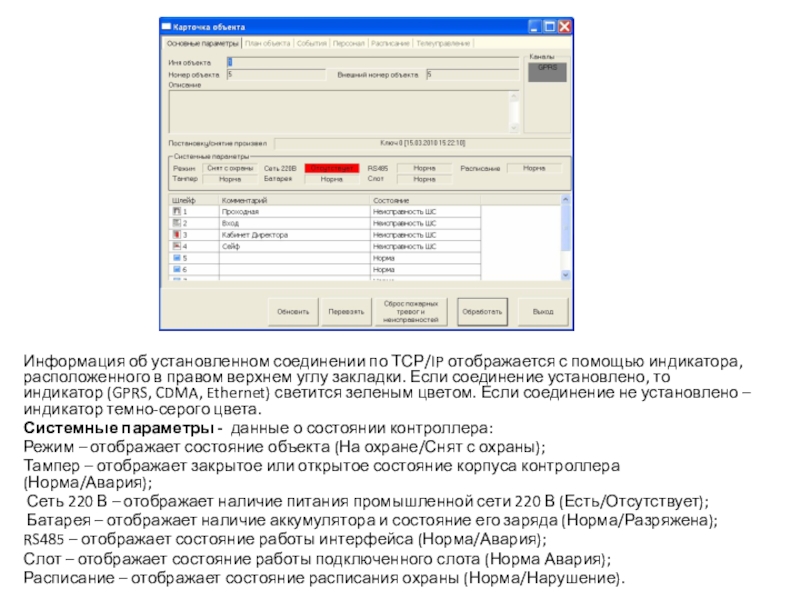

в правом верхнем углу закладки. Если соединение установлено, то индикатор (GPRS, CDMA, Ethernet) светится зеленым цветом. Если соединение не установлено – индикатор темно-серого цвета.
Системные параметры - данные о состоянии контроллера:
Режим – отображает состояние объекта (На охране/Снят с охраны);
Тампер – отображает закрытое или открытое состояние корпуса контроллера (Норма/Авария);
Сеть 220 В – отображает наличие питания промышленной сети 220 В (Есть/Отсутствует);
Батарея – отображает наличие аккумулятора и состояние его заряда (Норма/Разряжена);
RS485 – отображает состояние работы интерфейса (Норма/Авария);
Слот – отображает состояние работы подключенного слота (Норма Авария);
Расписание – отображает состояние расписания охраны (Норма/Нарушение).

выполнения операции сброса ложных тревог и срабатываний пожарных шлейфов объектов. При выполнении данной команды питание на пожарных шлейфах сбрасывается и если все пожарные датчики в норме, то пожарный шлейф вернётся в нормальное состояние с соответствующим оповещением на пульт централизованного наблюдения.

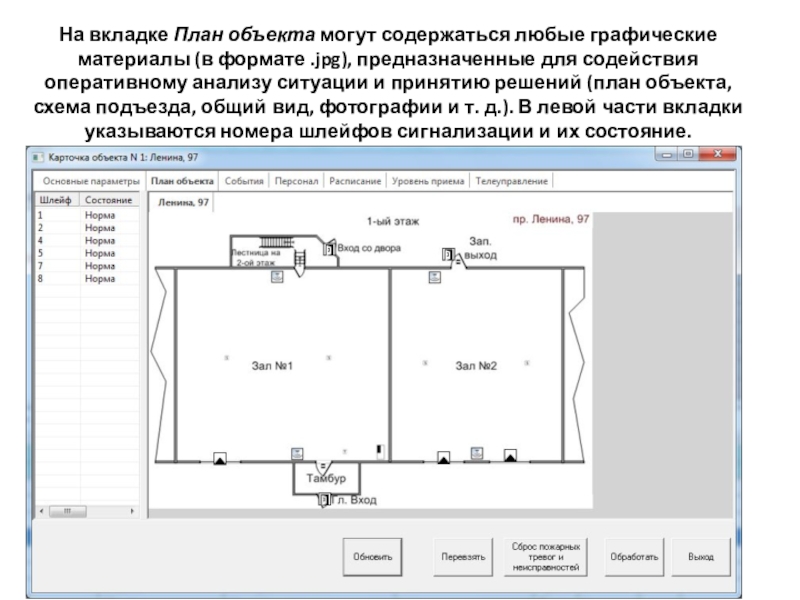

.jpg), предназначенные для содействия оперативному анализу ситуации и принятию решений (план объекта, схема подъезда, общий вид, фотографии и т. д.). В левой части вкладки указываются номера шлейфов сигнализации и их состояние.

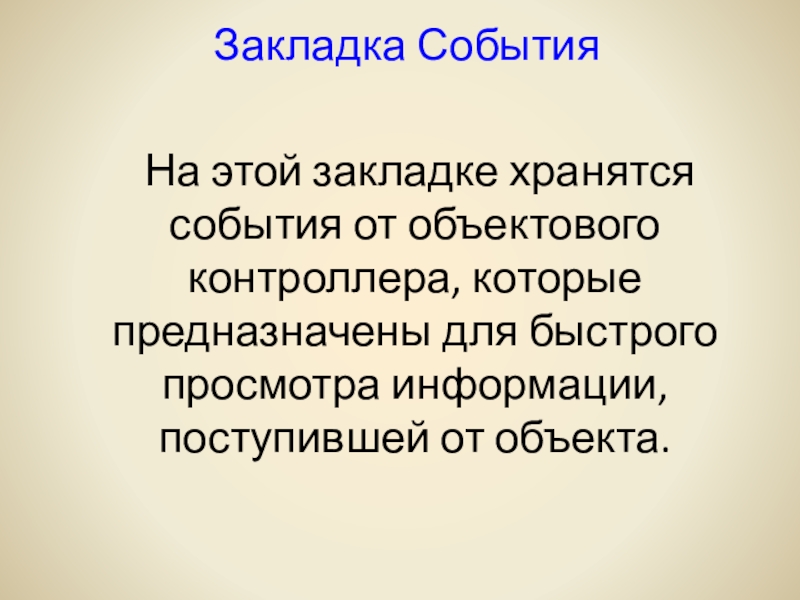

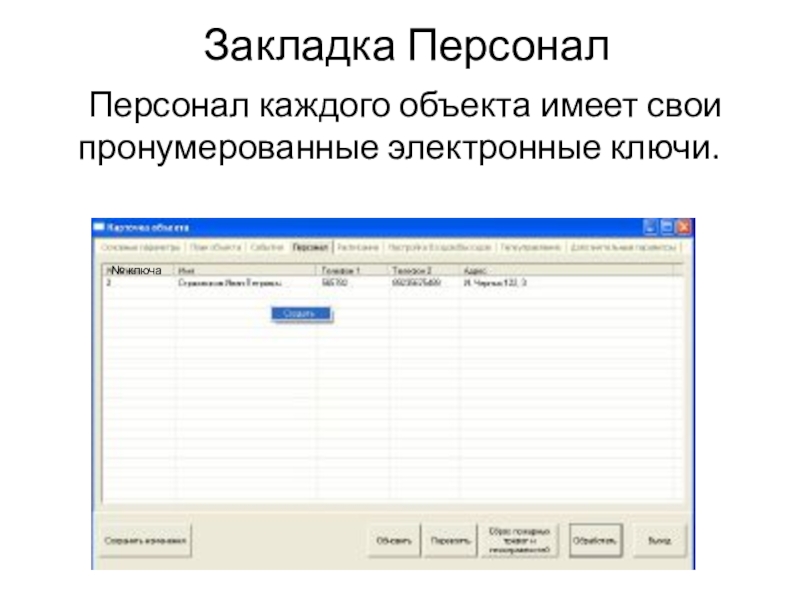

предназначены для быстрого просмотра информации, поступившей от объекта.

наблюдения

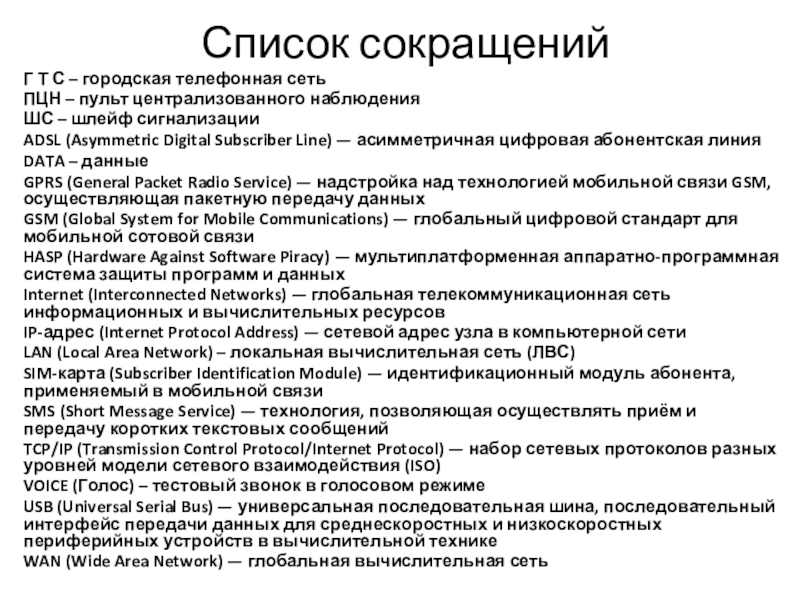

ШС – шлейф сигнализации
ADSL (Asymmetric Digital Subscriber Line) — асимметричная цифровая абонентская линия
DATA – данные
GPRS (General Packet Radio Service) — надстройка над технологией мобильной связи GSM, осуществляющая пакетную передачу данных
GSM (Global System for Mobile Communications) — глобальный цифровой стандарт для мобильной сотовой связи
HASP (Hardware Against Software Piracy) — мультиплатформенная аппаратно-программная система защиты программ и данных
Internet (Interconnected Networks) — глобальная телекоммуникационная сеть информационных и вычислительных ресурсов
IP-адрес (Internet Protocol Address) — сетевой адрес узла в компьютерной сети
LAN (Local Area Network) – локальная вычислительная сеть (ЛВС)
SIM-карта (Subscriber Identification Module) — идентификационный модуль абонента, применяемый в мобильной связи
SMS (Short Message Service) — технология, позволяющая осуществлять приём и передачу коротких текстовых сообщений
TCP/IP (Transmission Control Protocol/Internet Protocol) — набор сетевых протоколов разных уровней модели сетевого взаимодействия (ISO)
VOICE (Голос) – тестовый звонок в голосовом режиме
USB (Universal Serial Bus) — универсальная последовательная шина, последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике
WAN (Wide Area Network) — глобальная вычислительная сеть

– шлейф сигнализации ADSL (Asymmetric Digital Subscriber Line) — асимметричная цифровая абонентская линия DATA – данные GPRS (General Packet Radio Service) — надстройка над технологией мобильной связи GSM, осуществляющая пакетную передачу данных GSM (Global System for Mobile Communications) — глобальный цифровой стандарт для мобильной сотовой связи HASP (Hardware Against Software Piracy) — мультиплатформенная аппаратно-программная система защиты программ и данных Internet (Interconnected Networks) — глобальная телекоммуникационная сеть информационных и вычислительных ресурсов

(Local Area Network) – локальная вычислительная сеть (ЛВС)
SIM-карта (Subscriber Identification Module) — идентификационный модуль абонента, применяемый в мобильной связи
SMS (Short Message Service) — технология, позволяющая осуществлять приём и передачу коротких текстовых сообщений
TCP/IP (Transmission Control Protocol/Internet Protocol) — набор сетевых протоколов разных уровней модели сетевого взаимодействия (ISO)
VOICE (Голос) – тестовый звонок в голосовом режиме
USB (Universal Serial Bus) — универсальная последовательная шина, последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике
WAN (Wide Area Network) — глобальная вычислительная сеть

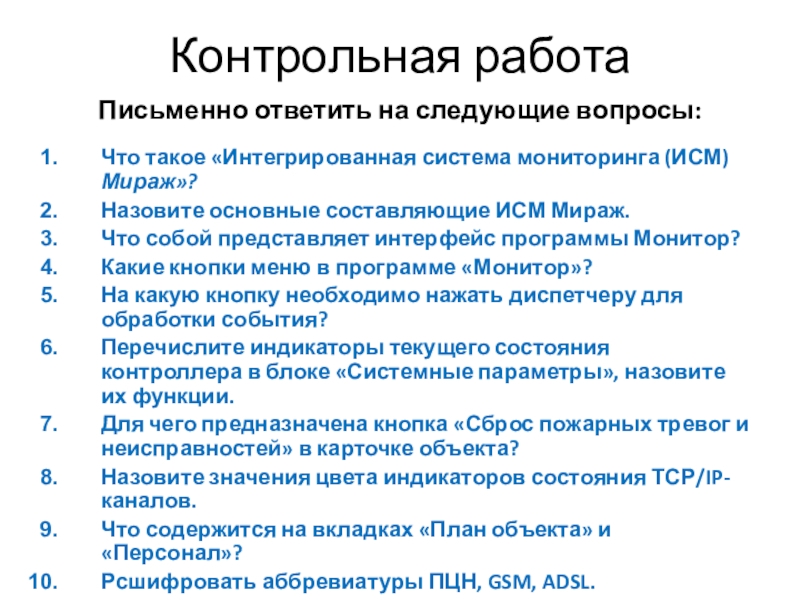

Мираж»?
Назовите основные составляющие ИСМ Мираж.
Что собой представляет интерфейс программы Монитор?
Какие кнопки меню в программе «Монитор»?
На какую кнопку необходимо нажать диспетчеру для обработки события?
Перечислите индикаторы текущего состояния контроллера в блоке «Системные параметры», назовите их функции.
Для чего предназначена кнопка «Сброс пожарных тревог и неисправностей» в карточке объекта?
Назовите значения цвета индикаторов состояния ТСР/IP-каналов.
Что содержится на вкладках «План объекта» и «Персонал»?
Рсшифровать аббревиатуры ПЦН, GSM, ADSL.

- дан письменный ответ на 7-8 вопросов
Оценка «3» - дан письменный ответ на 5-6 вопросов.
