Презентация, доклад Логические основы компьютера
Содержание
- 1. Презентация Логические основы компьютера
- 2. Логические основы компьютера
- 3. Содержание Логика, как наука Алгебра высказываний Логические
- 4. Логика-это наука о формах и способах мышления. Мышление
- 5. Алгебра высказываний В алгебре высказываний высказывания обозначаются именами
- 6. Логическое умножение (конъюнкция)Объединение двух (или нескольких) высказываний
- 7. Логическое сложение (дизъюнкция)Объединение двух (или нескольких) высказываний
- 8. Логическое отрицание(инверсия)Присоединение частицы «не» к высказыванию называется операцией логического отрицания или инверсией. F = -A
- 9. Логическое следование(импликация)Логическое следование (импликация) образуется соединением двух
- 10. Логическое равенство(эквивалентность)Логическое равенство (эквивалентность) образуется соединением двух

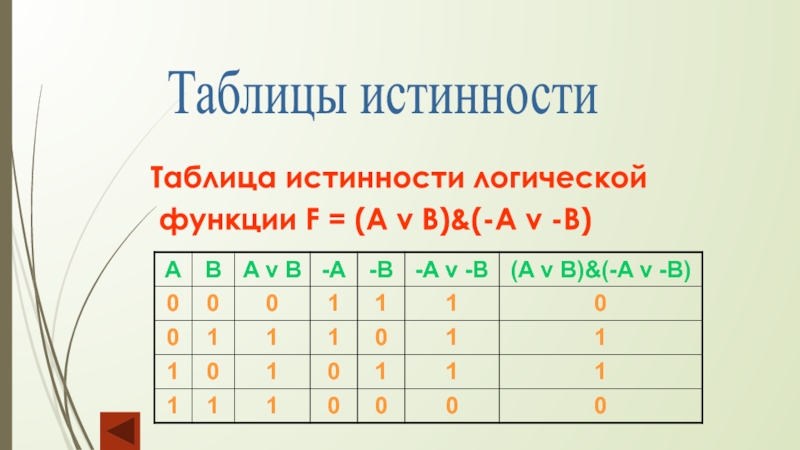

- 11. Таблицы истинностиТаблица истинности логической функции F = (A v B)&(-A v -B)

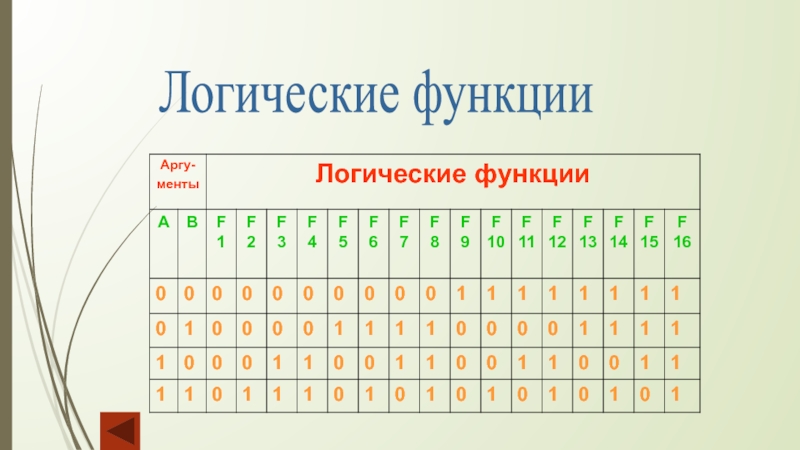

- 12. Логические функции
- 13. Логические законыЗакон тождества: А = АЗакон непротиворечия:
- 14. Логические основыустройства компьтераПолусумматор двоичных чисел Полный одноразрядный сумматор Триггер

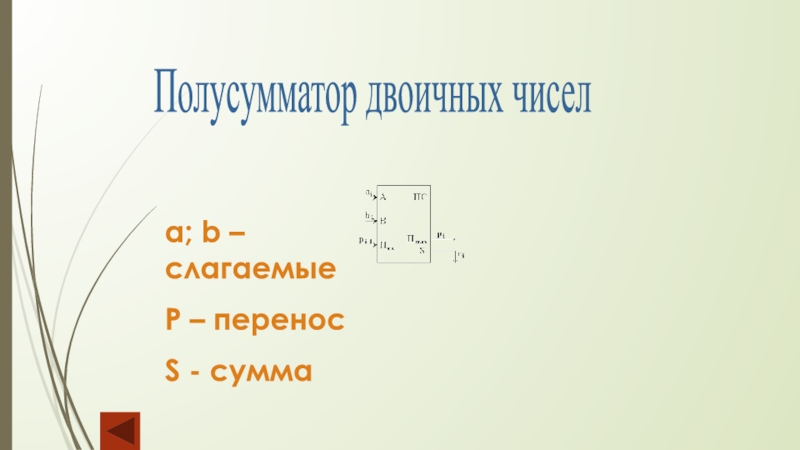

- 15. Полусумматор двоичных чиселa; b – слагаемыеP – переносS - сумма

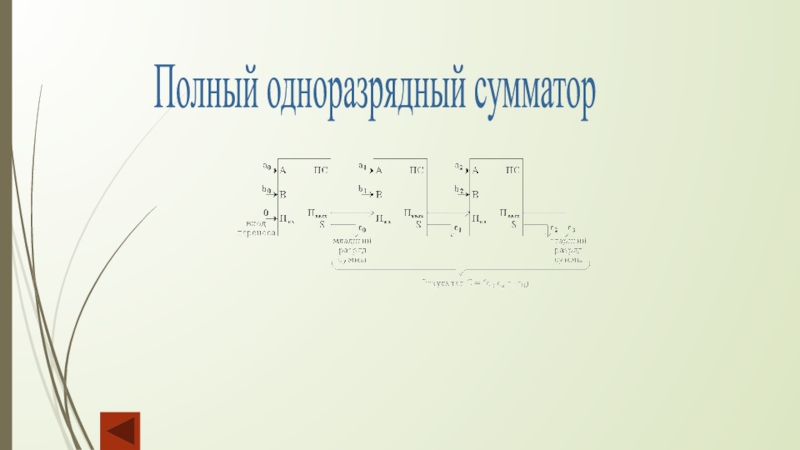

- 16. Полный одноразрядный сумматор

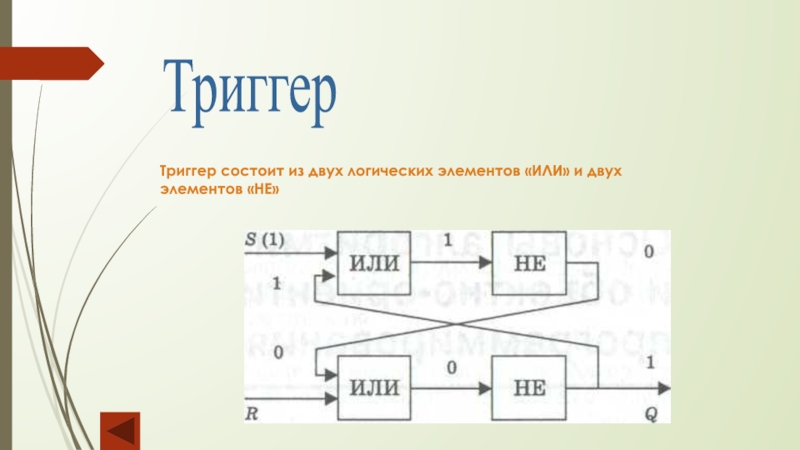

- 17. ТриггерТриггер состоит из двух логических элементов «ИЛИ» и двух элементов «НЕ»
- 18. Используйте законы логики на практике. Никогда
Логические основы компьютера

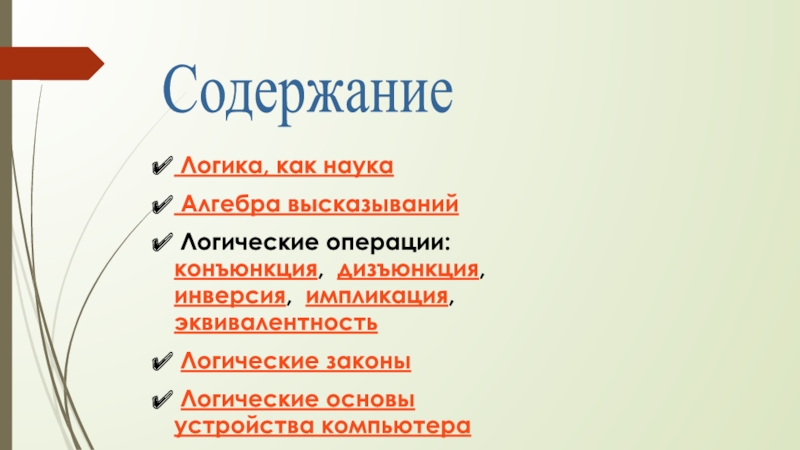

Слайд 3Содержание
Логика, как наука
Алгебра высказываний
Логические операции: конъюнкция, дизъюнкция, инверсия,
импликация, эквивалентность
Логические законы
Логические основы устройства компьютера
Логические законы
Логические основы устройства компьютера

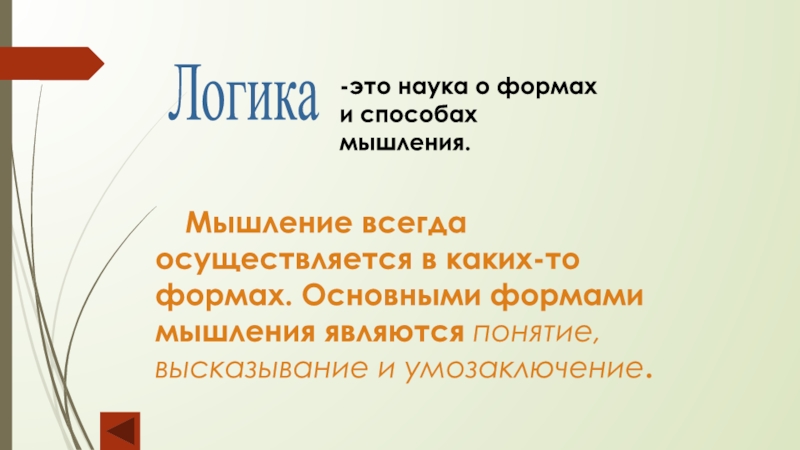

Слайд 4Логика
-это наука о формах и способах мышления.
Мышление всегда осуществляется в каких-то
формах. Основными формами мышления являются понятие, высказывание и умозаключение.

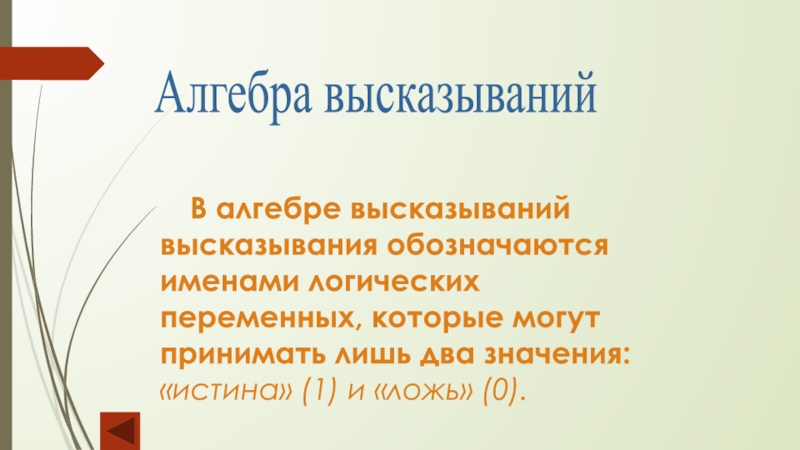

Слайд 5Алгебра высказываний
В алгебре высказываний высказывания обозначаются именами логических переменных, которые могут
принимать лишь два значения: «истина» (1) и «ложь» (0).
Слайд 6Логическое умножение
(конъюнкция)
Объединение двух (или нескольких) высказываний в одно с помощью
союза «и» называется операцией логического умножения или конъюнкцией, обозначается значком «&» либо «^».
F = A & B
F = A & B
Слайд 7Логическое сложение
(дизъюнкция)
Объединение двух (или нескольких) высказываний с помощью союза «или»
называется операцией логического сложения или дизъюнкцией, обозначается значком «v» либо «+».
F = A v B
F = A v B
Слайд 8Логическое отрицание
(инверсия)
Присоединение частицы «не» к высказыванию называется операцией логического отрицания или
инверсией.
F = -A
F = -A
Слайд 9Логическое следование
(импликация)
Логическое следование (импликация) образуется соединением двух высказываний в одно с
помощью оборота речи «если…, то…».
A B
A B

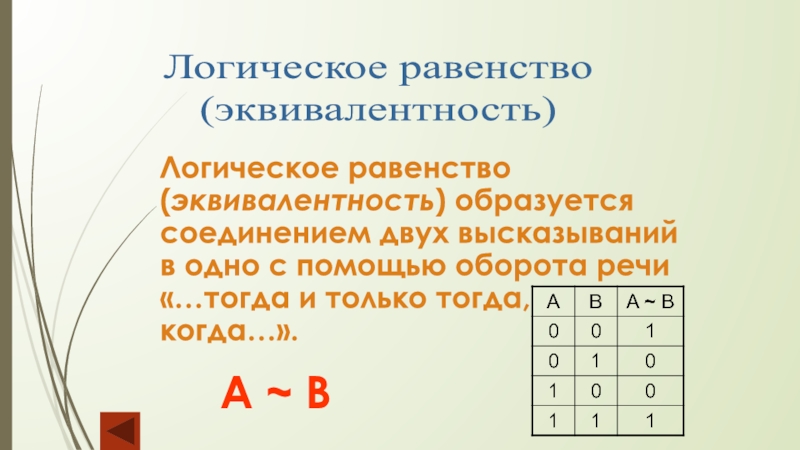

Слайд 10Логическое равенство
(эквивалентность)
Логическое равенство (эквивалентность) образуется соединением двух высказываний в одно с
помощью оборота речи «…тогда и только тогда, когда…».
A ~ B
A ~ B

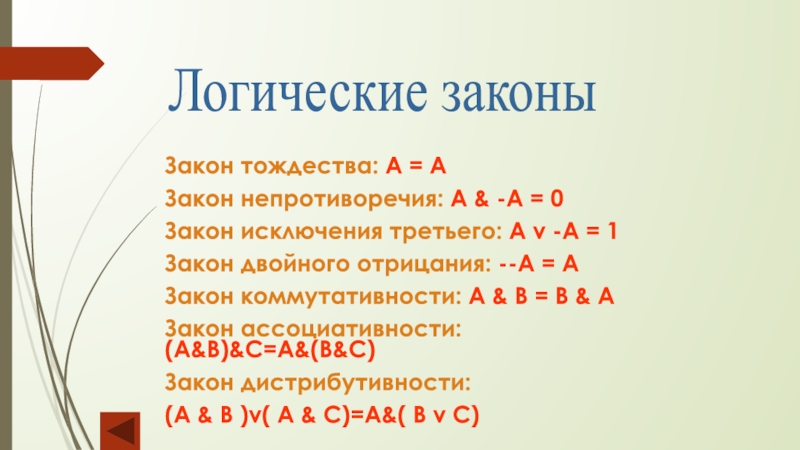

Слайд 13Логические законы
Закон тождества: А = А
Закон непротиворечия: А & -А =
0
Закон исключения третьего: А v -А = 1
Закон двойного отрицания: --А = А
Закон коммутативности: A & B = B & A
Закон ассоциативности: (A&B)&C=A&(B&C)
Закон дистрибутивности:
(A & B )v( A & C)=A&( B v C)
Закон исключения третьего: А v -А = 1
Закон двойного отрицания: --А = А
Закон коммутативности: A & B = B & A
Закон ассоциативности: (A&B)&C=A&(B&C)
Закон дистрибутивности:
(A & B )v( A & C)=A&( B v C)

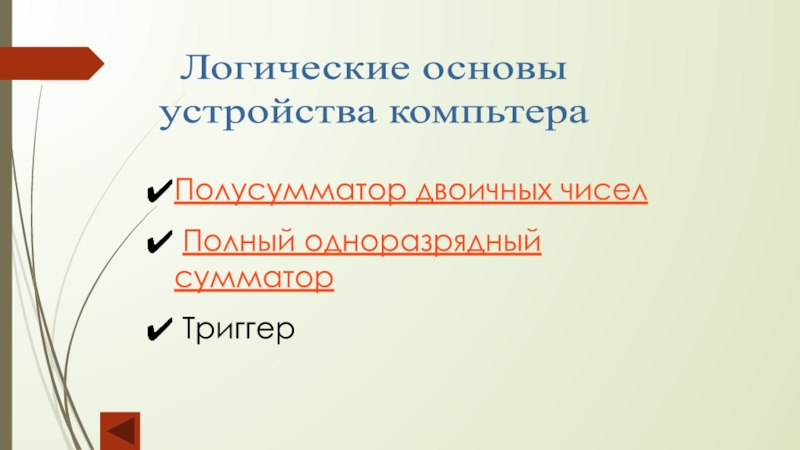

Слайд 14Логические основы
устройства компьтера
Полусумматор двоичных чисел
Полный одноразрядный сумматор
Триггер
Слайд 18 Используйте законы логики на практике.
Никогда не противоречьте логическому смыслу.
Стройте свою речь на логических основах.
И не забывайте о данной науке.
И не забывайте о данной науке.
И, напоследок,
несколько советов:
