Презентация, доклад к уроку Устройство ПК. Материнская плата

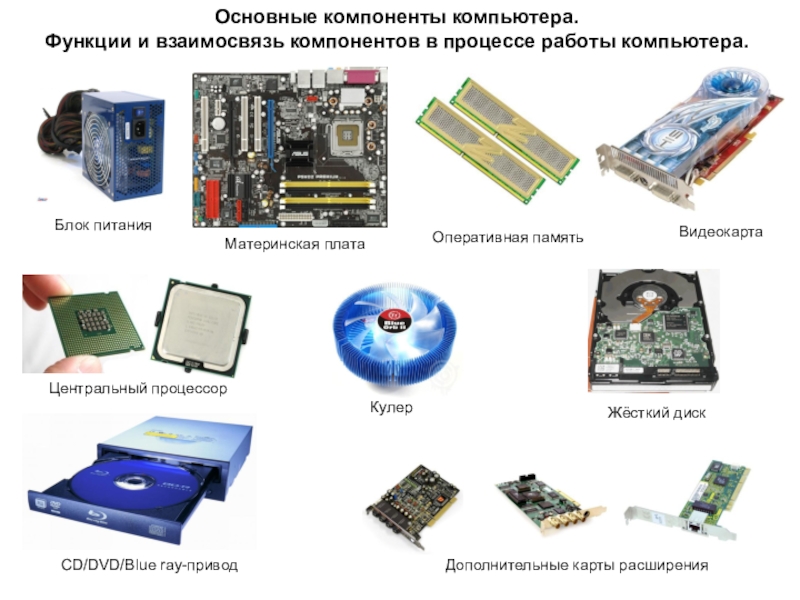

питания

Материнская плата

Жёсткий диск

Оперативная память

Центральный процессор

Видеокарта

CD/DVD/Blue ray-привод

Кулер

Дополнительные карты расширения

текстолита) и медные дорожки на нём с металлизированными отверстиями в районе переходов по уровням слоёв и в месте монтажа конденсаторов

Материал

видео, сетевой контроллер и т. д.).
Тип поддерживаемой оперативной памяти.

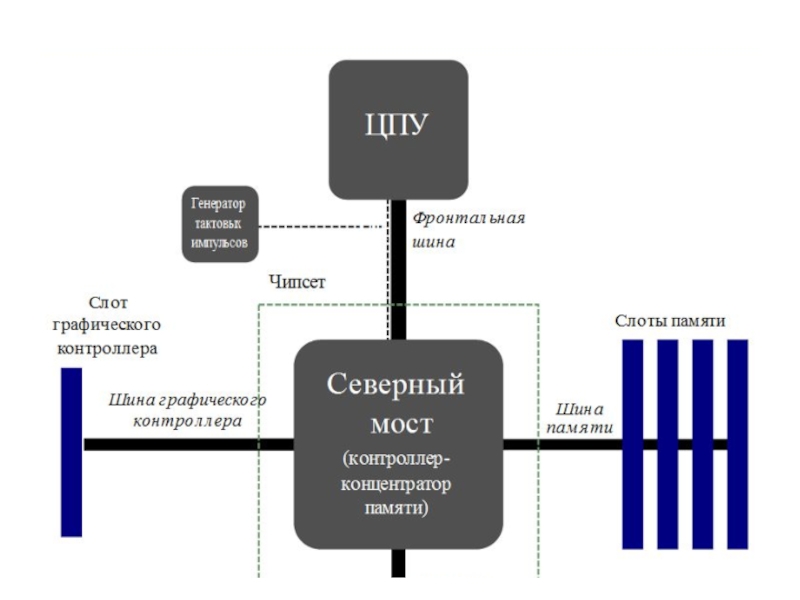

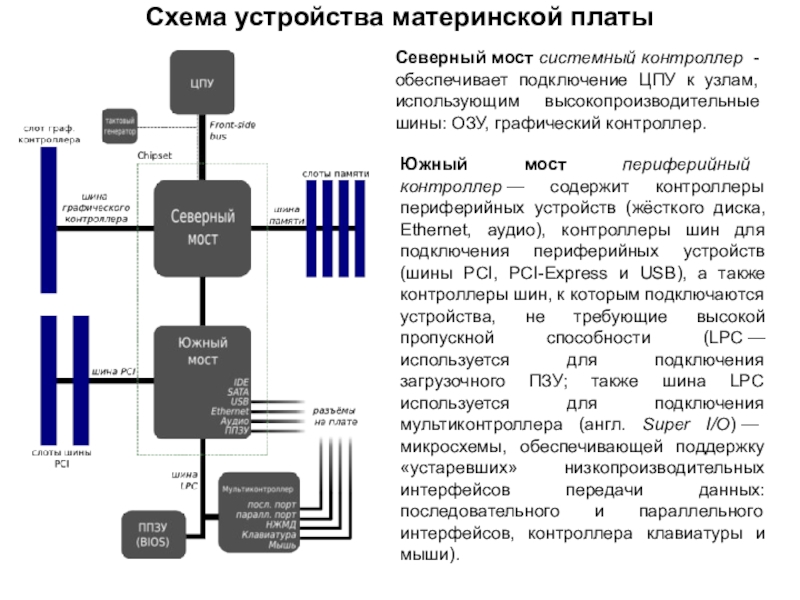

к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.

Южный мост периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).

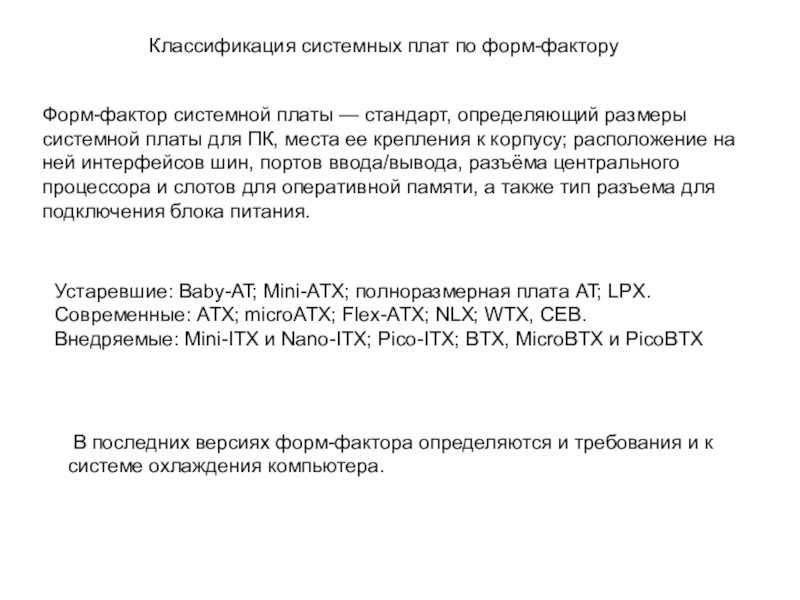

системной платы для ПК, места ее крепления к корпусу; расположение на ней интерфейсов шин, портов ввода/вывода, разъёма центрального процессора и слотов для оперативной памяти, а также тип разъема для подключения блока питания.

Устаревшие: Baby-AT; Mini-ATX; полноразмерная плата AT; LPX.
Современные: АТХ; microATX; Flex-АТХ; NLX; WTX, CEB.
Внедряемые: Mini-ITX и Nano-ITX; Pico-ITX; BTX, MicroBTX и PicoBTX

В последних версиях форм-фактора определяются и требования и к системе охлаждения компьютера.

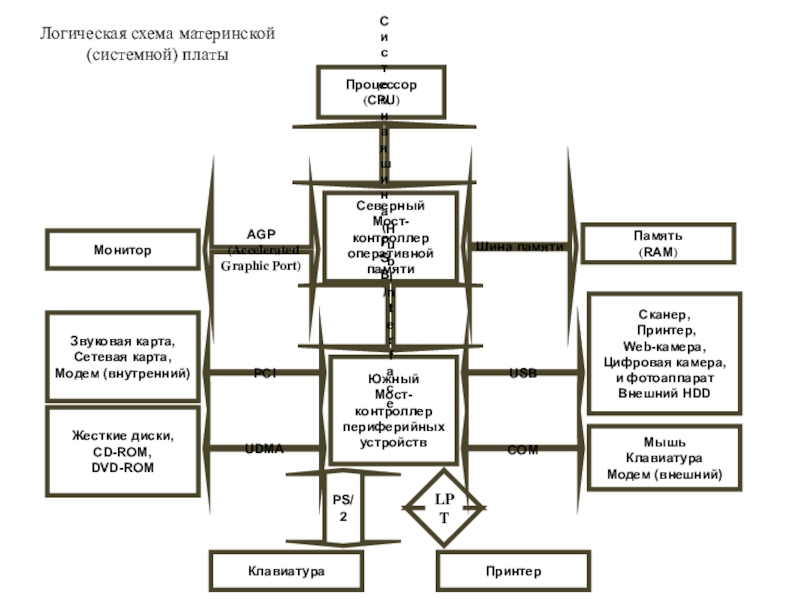

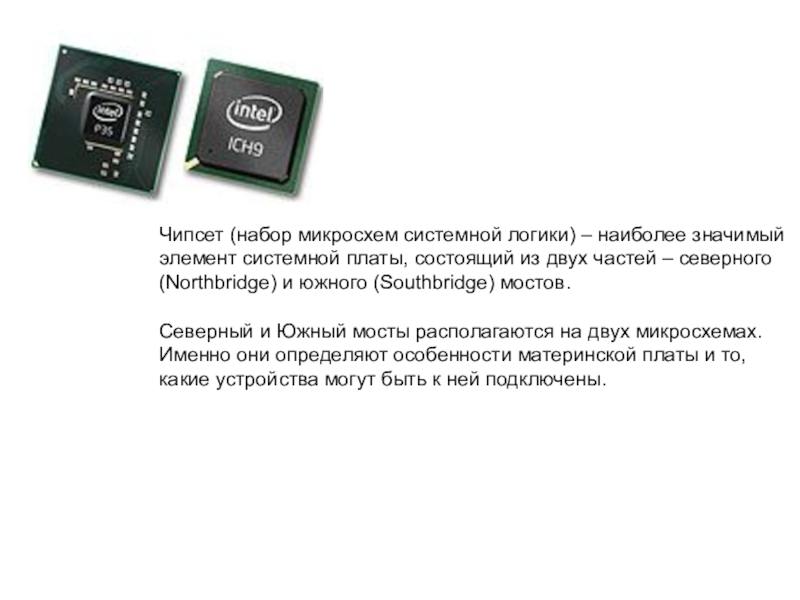

состоящий из двух частей – северного (Northbridge) и южного (Southbridge) мостов.

Северный и Южный мосты располагаются на двух микросхемах. Именно они определяют особенности материнской платы и то, какие устройства могут быть к ней подключены.

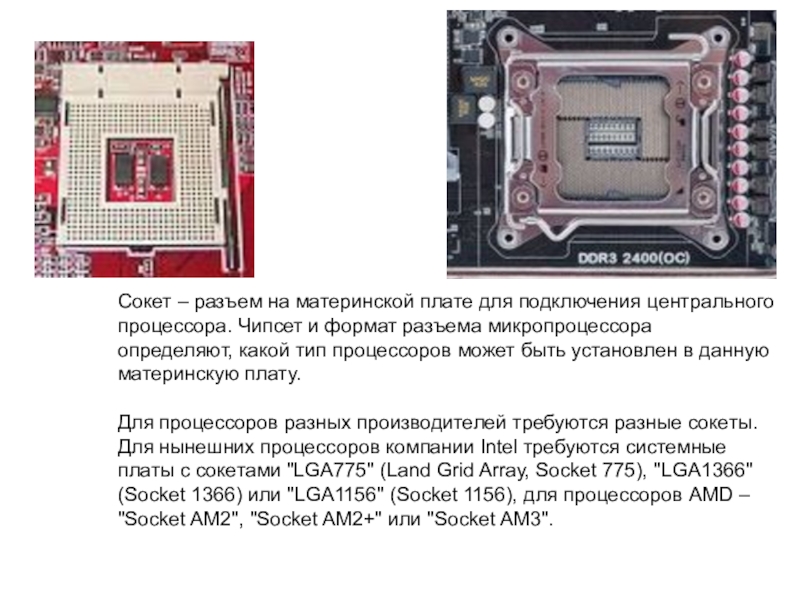

и формат разъема микропроцессора определяют, какой тип процессоров может быть установлен в данную материнскую плату.

Для процессоров разных производителей требуются разные сокеты. Для нынешних процессоров компании Intel требуются системные платы с сокетами "LGA775" (Land Grid Array, Socket 775), "LGA1366" (Socket 1366) или "LGA1156" (Socket 1156), для процессоров AMD – "Socket AM2", "Socket AM2+" или "Socket AM3".

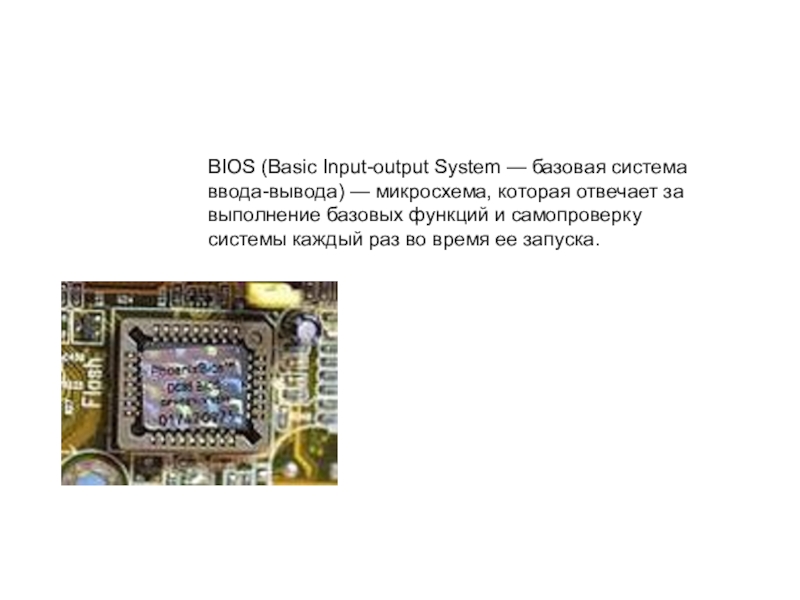

отвечает за выполнение базовых функций и самопроверку системы каждый раз во время ее запуска.

устройств, например вентиляторов

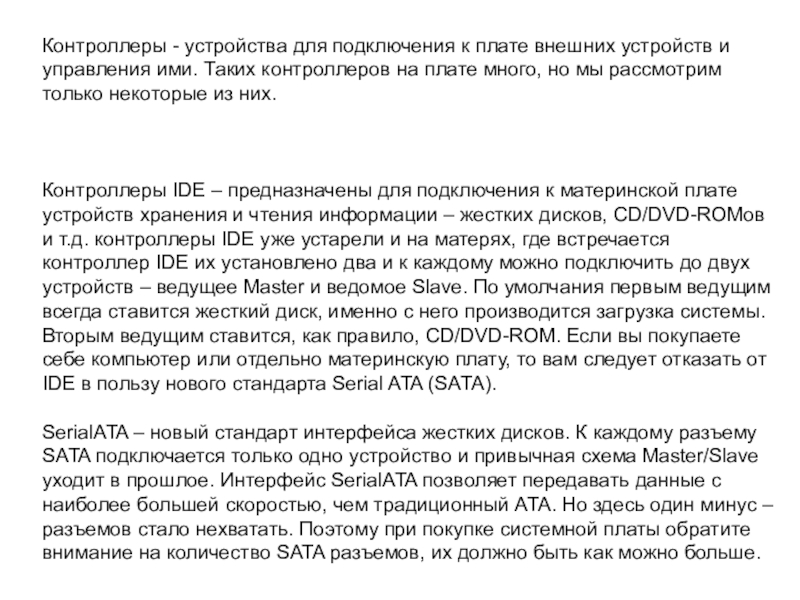

ими. Таких контроллеров на плате много, но мы рассмотрим только некоторые из них.



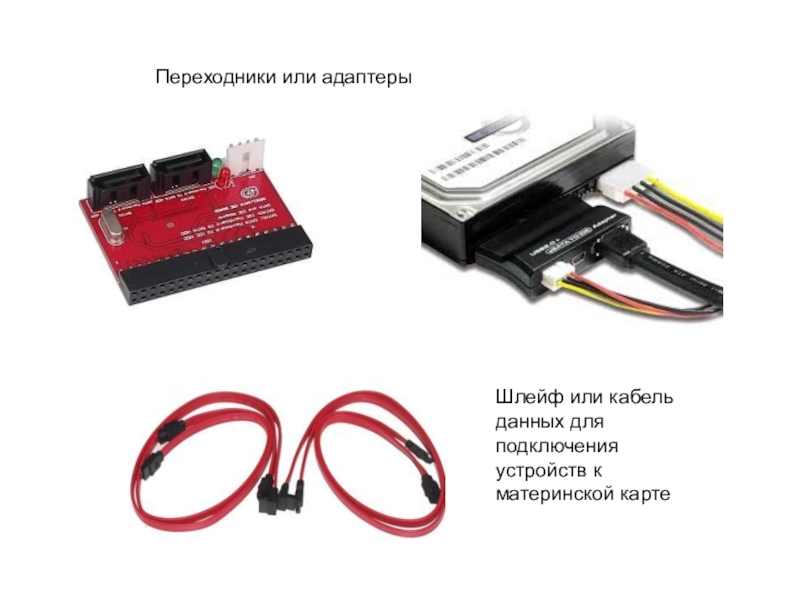

Контроллеры IDE – предназначены для подключения к материнской плате устройств хранения и чтения информации – жестких дисков, CD/DVD-ROMов и т.д. контроллеры IDE уже устарели и на матерях, где встречается контроллер IDE их установлено два и к каждому можно подключить до двух устройств – ведущее Master и ведомое Slave. По умолчания первым ведущим всегда ставится жесткий диск, именно с него производится загрузка системы. Вторым ведущим ставится, как правило, CD/DVD-ROM. Если вы покупаете себе компьютер или отдельно материнскую плату, то вам следует отказать от IDE в пользу нового стандарта Serial ATA (SATA).

SerialATA – новый стандарт интерфейса жестких дисков. К каждому разъему SATA подключается только одно устройство и привычная схема Master/Slave уходит в прошлое. Интерфейс SerialATA позволяет передавать данные с наиболее большей скоростью, чем традиционный ATA. Но здесь один минус – разъемов стало нехватать. Поэтому при покупке системной платы обратите внимание на количество SATA разъемов, их должно быть как можно больше.

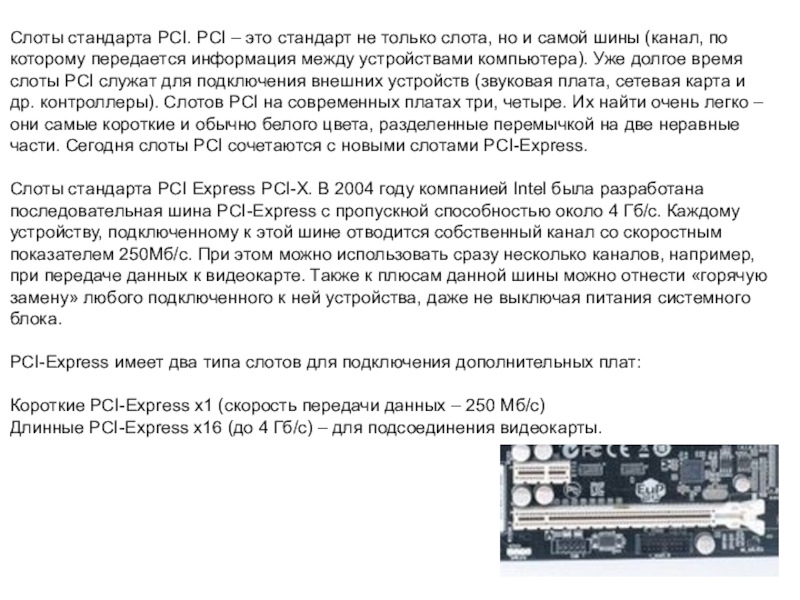

и самой шины (канал, по которому передается информация между устройствами компьютера). Уже долгое время слоты PCI служат для подключения внешних устройств (звуковая плата, сетевая карта и др. контроллеры). Слотов PCI на современных платах три, четыре. Их найти очень легко – они самые короткие и обычно белого цвета, разделенные перемычкой на две неравные части. Сегодня слоты PCI сочетаются с новыми слотами PCI-Express.

Слоты стандарта PCI Express PCI-X. В 2004 году компанией Intel была разработана последовательная шина PCI-Express с пропускной способностью около 4 Гб/с. Каждому устройству, подключенному к этой шине отводится собственный канал со скоростным показателем 250Мб/с. При этом можно использовать сразу несколько каналов, например, при передаче данных к видеокарте. Также к плюсам данной шины можно отнести «горячую замену» любого подключенного к ней устройства, даже не выключая питания системного блока.

PCI-Express имеет два типа слотов для подключения дополнительных плат:

Короткие PCI-Express x1 (скорость передачи данных – 250 Мб/с)
Длинные PCI-Express x16 (до 4 Гб/с) – для подсоединения видеокарты.

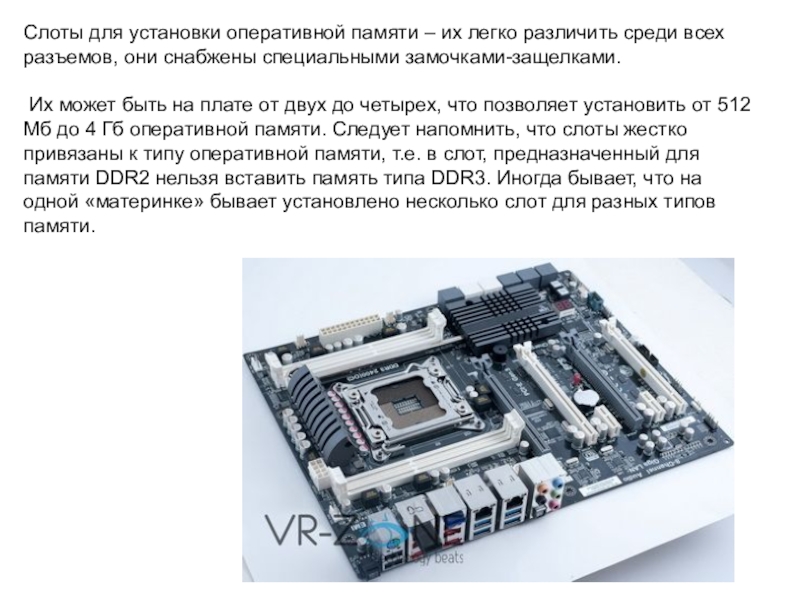

разъемов, они снабжены специальными замочками-защелками.

Их может быть на плате от двух до четырех, что позволяет установить от 512 Мб до 4 Гб оперативной памяти. Следует напомнить, что слоты жестко привязаны к типу оперативной памяти, т.е. в слот, предназначенный для памяти DDR2 нельзя вставить память типа DDR3. Иногда бывает, что на одной «материнке» бывает установлено несколько слот для разных типов памяти.

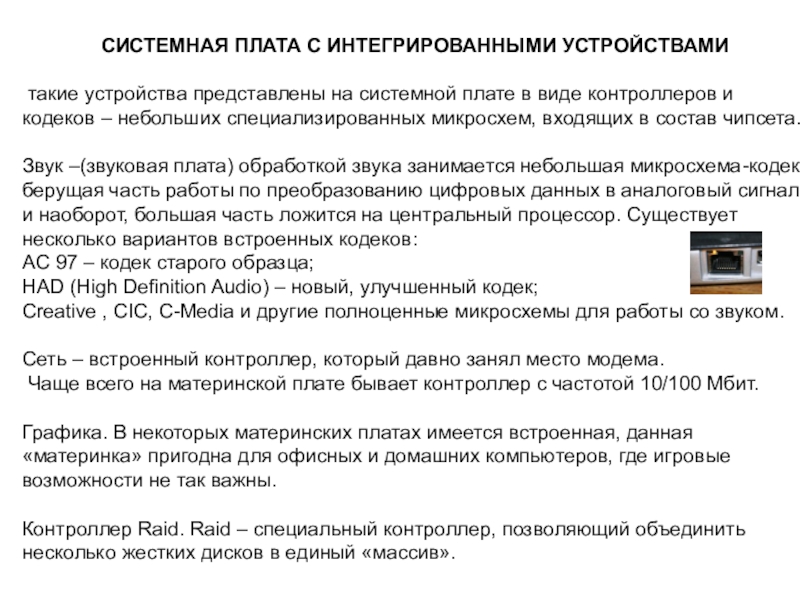

в виде контроллеров и кодеков – небольших специализированных микросхем, входящих в состав чипсета.

Звук –(звуковая плата) обработкой звука занимается небольшая микросхема-кодек, берущая часть работы по преобразованию цифровых данных в аналоговый сигнал и наоборот, большая часть ложится на центральный процессор. Существует несколько вариантов встроенных кодеков:
AC 97 – кодек старого образца;
HAD (High Definition Audio) – новый, улучшенный кодек;
Creative , CIC, C-Media и другие полноценные микросхемы для работы со звуком.

Сеть – встроенный контроллер, который давно занял место модема.
Чаще всего на материнской плате бывает контроллер с частотой 10/100 Мбит.

Графика. В некоторых материнских платах имеется встроенная, данная «материнка» пригодна для офисных и домашних компьютеров, где игровые возможности не так важны.

Контроллер Raid. Raid – специальный контроллер, позволяющий объединить несколько жестких дисков в единый «массив».

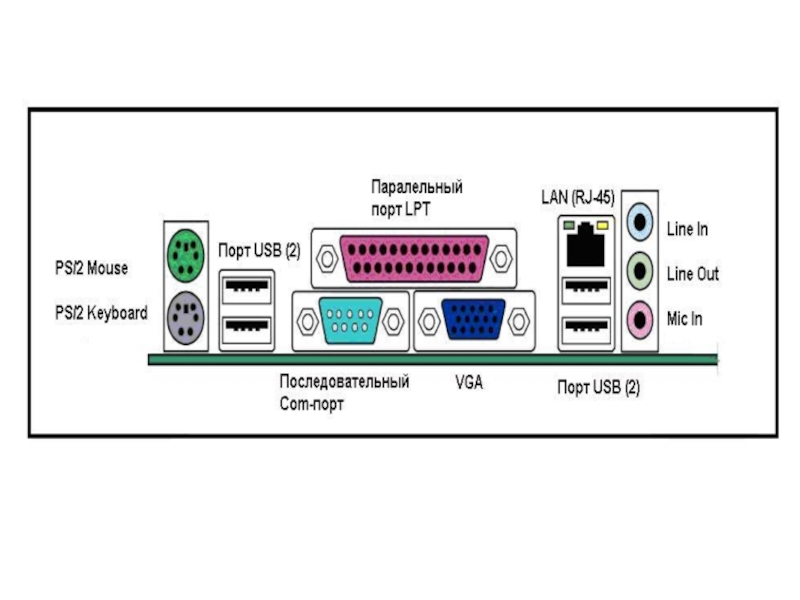

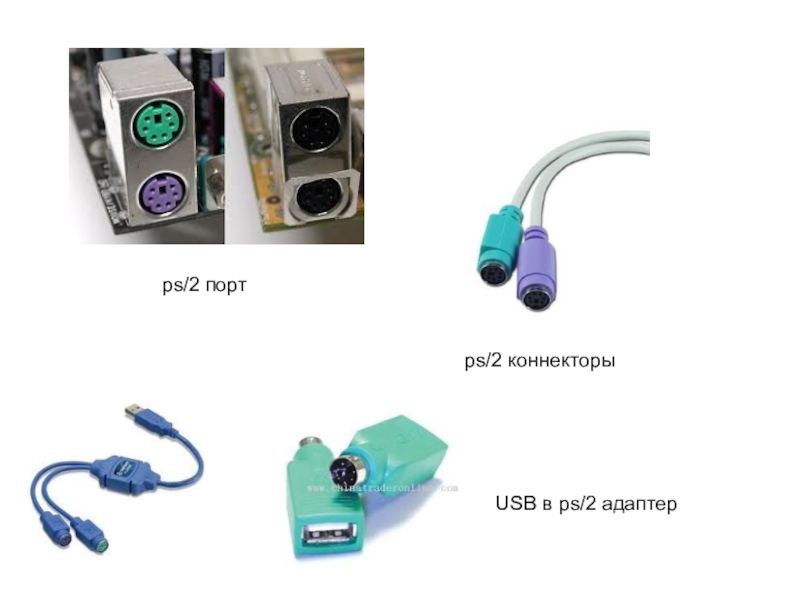

(последовательный порт)
USB (универсальная последовательная магистраль)
ethernet – порт сеть

USB коннекторы

карте

устройство) — исполнитель машинных инструкций, часть аппаратного обеспечения компьютера или программируемого логического контроллера, отвечающий за выполнение операций, заданных программами.

Центральный процессор

Основные характеристики

В состав центрального процессора входят:
устройство управления (УУ);
арифметико-логическое устройство (АЛУ);
запоминающее устройство (ЗУ) на основе регистров процессорной памяти и кэш-памяти процессора;
генератор тактовой частоты (ГТЧ).

Тактовая частота.
Частота обмена с системной шиной.
Объём кэш-памяти.
Количество ядер.
Тип сокета.

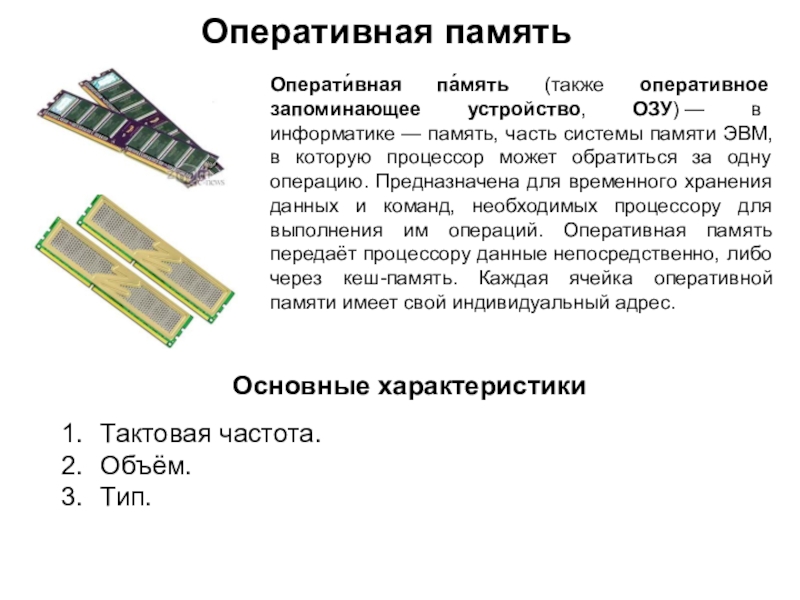

системы памяти ЭВМ, в которую процессор может обратиться за одну операцию. Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память. Каждая ячейка оперативной памяти имеет свой индивидуальный адрес.

Оперативная память

Основные характеристики

Тактовая частота.
Объём.
Тип.

преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Графический процессор.
Видеоконтроллер.
Тип и объём видеопамяти.
Интерфейс с материнской платой.

Основные характеристики

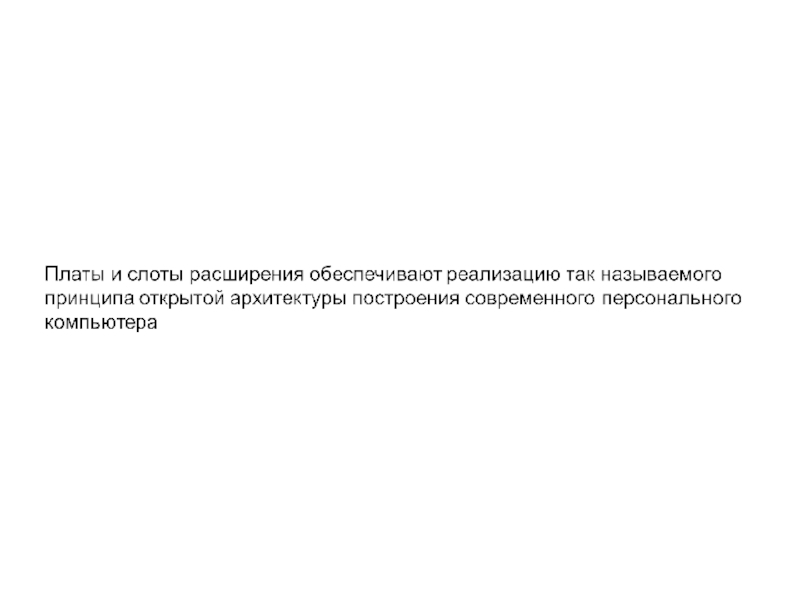

количество плат расширения. Например:
модем
сетевая плата
звуковая плата
карта видеозахвата
TV-тюнер

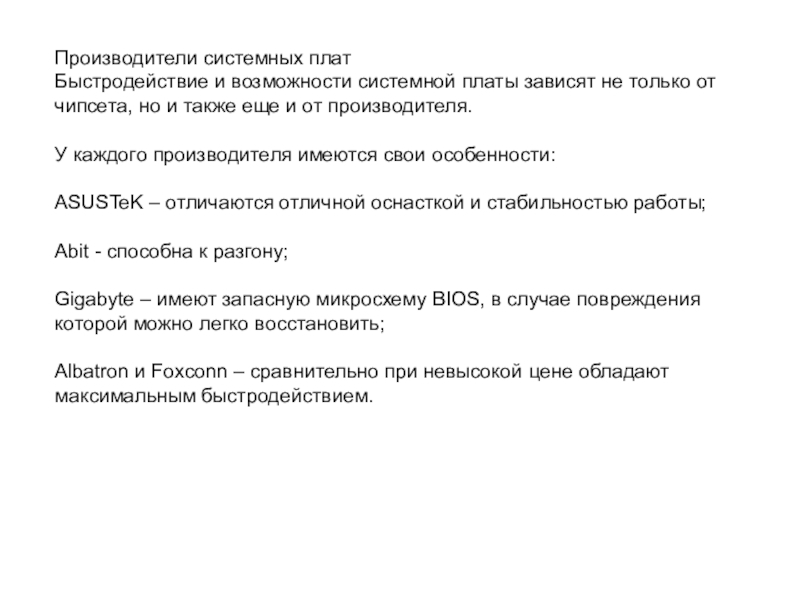

чипсета, но и также еще и от производителя.

У каждого производителя имеются свои особенности:

ASUSTeK – отличаются отличной оснасткой и стабильностью работы;

Abit - способна к разгону;

Gigabyte – имеют запасную микросхему BIOS, в случае повреждения которой можно легко восстановить;

Albatron и Foxconn – сравнительно при невысокой цене обладают максимальным быстродействием.

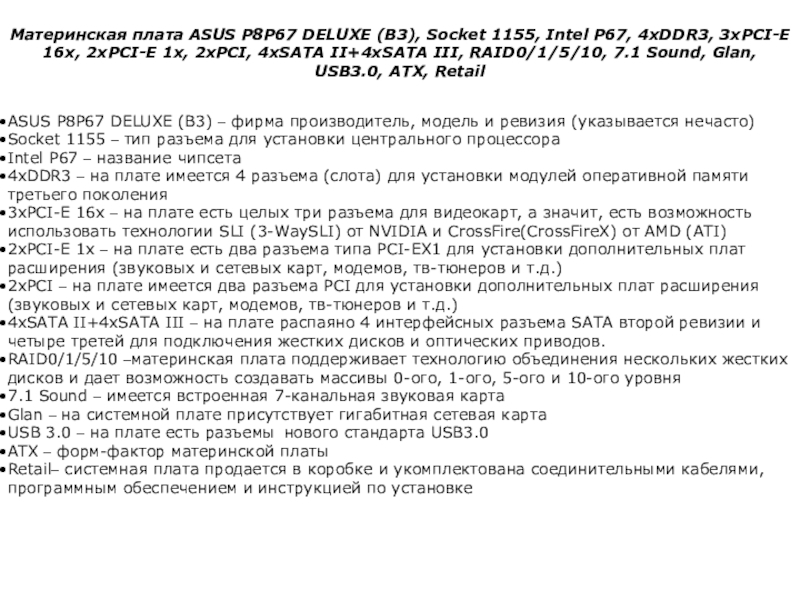

3xPCI-E 16x, 2xPCI-E 1x, 2xPCI, 4xSATA II+4xSATA III, RAID0/1/5/10, 7.1 Sound, Glan, USB3.0, ATX, Retail

ASUS P8P67 DELUXE (B3) – фирма производитель, модель и ревизия (указывается нечасто)
Socket 1155 – тип разъема для установки центрального процессора
Intel P67 – название чипсета
4xDDR3 – на плате имеется 4 разъема (слота) для установки модулей оперативной памяти третьего поколения
3xPCI-E 16x – на плате есть целых три разъема для видеокарт, а значит, есть возможность использовать технологии SLI (3-WaySLI) от NVIDIA и CrossFire(CrossFireX) от AMD (ATI)
2xPCI-E 1x – на плате есть два разъема типа PCI-EX1 для установки дополнительных плат расширения (звуковых и сетевых карт, модемов, тв-тюнеров и т.д.)
2xPCI – на плате имеется два разъема PCI для установки дополнительных плат расширения (звуковых и сетевых карт, модемов, тв-тюнеров и т.д.)
4xSATA II+4xSATA III – на плате распаяно 4 интерфейсных разъема SATA второй ревизии и четыре третей для подключения жестких дисков и оптических приводов.
RAID0/1/5/10 –материнская плата поддерживает технологию объединения нескольких жестких дисков и дает возможность создавать массивы 0-ого, 1-ого, 5-ого и 10-ого уровня
7.1 Sound – имеется встроенная 7-канальная звуковая карта
Glan – на системной плате присутствует гигабитная сетевая карта
USB 3.0 – на плате есть разъемы  нового стандарта USB3.0
АТХ – форм-фактор материнской платы
Retail– системная плата продается в коробке и укомплектована соединительными кабелями, программным обеспечением и инструкцией по установке
