Презентация, доклад к уроку Настройка компьютерных сетей
Содержание
- 1. Презентация к уроку Настройка компьютерных сетей
- 2. Сетевые ОСNetWareСпециализированная операционная система, оптимизированная для работы

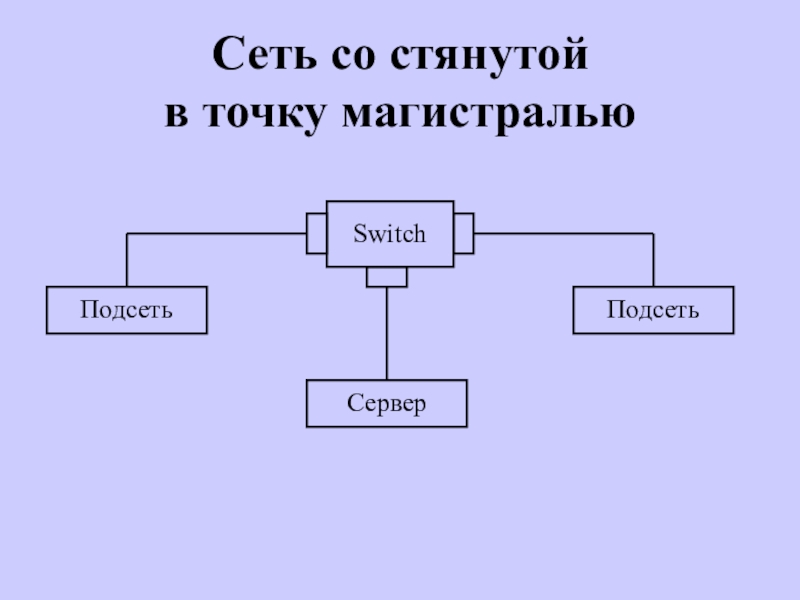

- 3. Сеть со стянутой в точку магистральюSwitchПодсетьПодсетьСервер

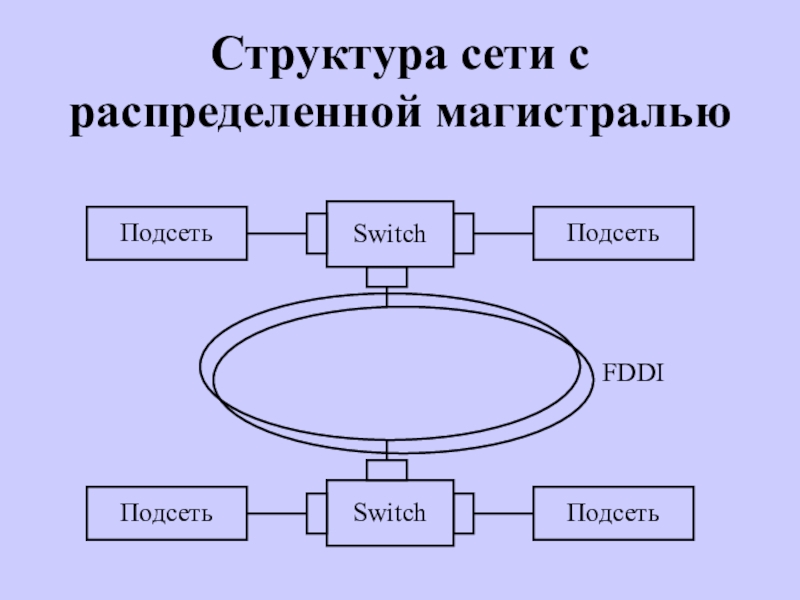

- 4. Структура сети с распределенной магистральюSwitchПодсетьПодсетьSwitchПодсетьПодсетьFDDI
- 5. Доступ к ИнтернетПоставщик услуг Интернет (Провайдер) -
- 6. Виды доступаСеансовый доступ в ИнтернетДоступ по протоколу UUCPТерминальный доступ Постоянное подключение
- 7. Способы подключения Коммутируемое подключение через АТСКоммутируемое подключение

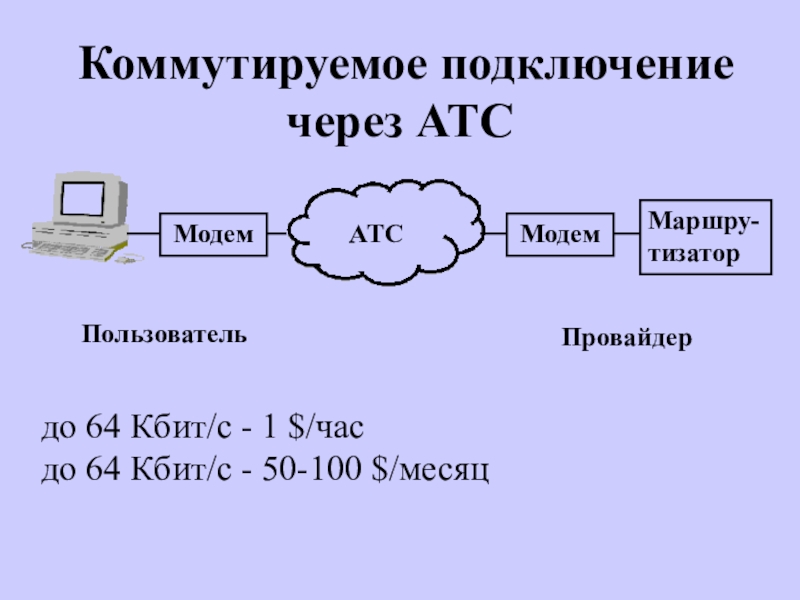

- 8. Коммутируемое подключение через АТСдо 64 Кбит/с - 1 $/час до 64 Кбит/с - 50-100 $/месяц
- 9. Коммутируемое подключение через ISDN (128Кбит/с-2,048Mбит/c)128 Кбит/с -
- 10. Подключение через Frame Relay (64Кбит/с-2Mбит/c)АдаптерFrame RelayАдаптерМаршру-тизаторПровайдерПользовательСтоимость -
- 11. Подключение по технологии ADSLАТСМаршру-тизаторПровайдерПользователь 64/16 Кбит/с
- 12. Подключение по выделенной линииМодемМодемМаршру-тизаторПровайдерПользователь64 Кбит/с -
- 13. Одноранговая сетьHubРабочая станцияРабочая станцияВыход вИнтернет

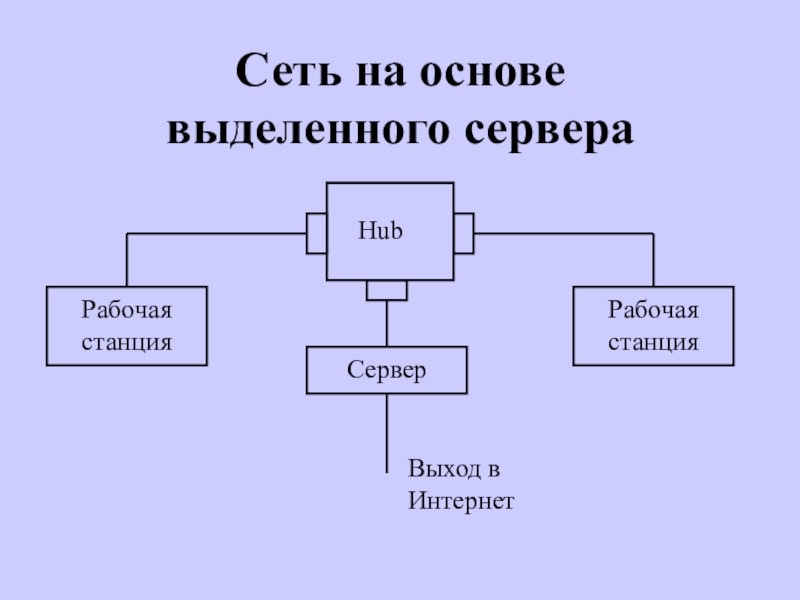

- 14. Сеть на основе выделенного сервераHubРабочая станцияРабочая станцияВыход вИнтернетСервер
- 15. Прокси-серверПрокси-сервер включается между локальной сетью и Интернет. Назначение:кэширование web-документов для группы компьютеровконтролирующие, разрешительные и учетные функции.
- 16. HubРабочая станцияРабочая станцияВыход вИнтернетСерверСхемы включения прокси-сервераПрокси
- 17. Брандмауэр Брандмауэр - система, образующая в целях
- 18. Концепция безопасностиавторизация; управление доступом; протоколирование; криптография; экранирование.
Сетевые ОСNetWareСпециализированная операционная система, оптимизированная для работы в качестве файлового сервера и сервера печати. Пока сохраняет свои позиции в небольших и маломощных сетях. Состоит из серверной части и оболочек, размещаемых в клиентских узлах. Windows NTПредназначена для
Слайд 2Сетевые ОС
NetWare
Специализированная операционная система, оптимизированная для работы в качестве файлового сервера
и сервера печати. Пока сохраняет свои позиции в небольших и маломощных сетях. Состоит из серверной части и оболочек, размещаемых в клиентских узлах.
Windows NT
Предназначена для работы в сетях на основе выделенного сервера. Ориентируется преимущественно на небольшие и средние по своим масштабам сети. Популярность этой ОС быстро растет.
Unix
Мощная операционная система. Областью применения остаются крупные TCP/IP корпоративные сети. Отличительные свойства UNIX - богатый программный инструментарий для управления сетью и ее анализа. Существуют свободно распространяемые версии системы.
Windows NT
Предназначена для работы в сетях на основе выделенного сервера. Ориентируется преимущественно на небольшие и средние по своим масштабам сети. Популярность этой ОС быстро растет.
Unix
Мощная операционная система. Областью применения остаются крупные TCP/IP корпоративные сети. Отличительные свойства UNIX - богатый программный инструментарий для управления сетью и ее анализа. Существуют свободно распространяемые версии системы.

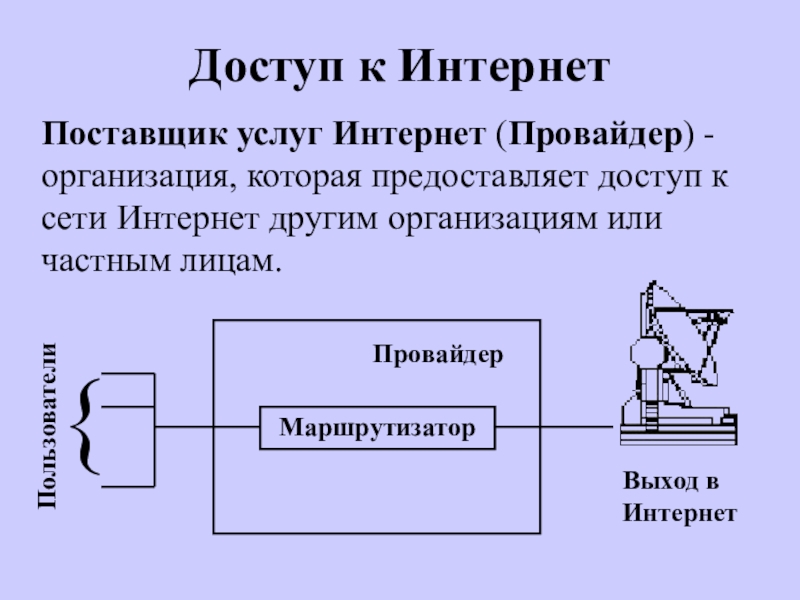

Слайд 5Доступ к Интернет
Поставщик услуг Интернет (Провайдер) - организация, которая предоставляет доступ
к сети Интернет другим организациям или частным лицам.

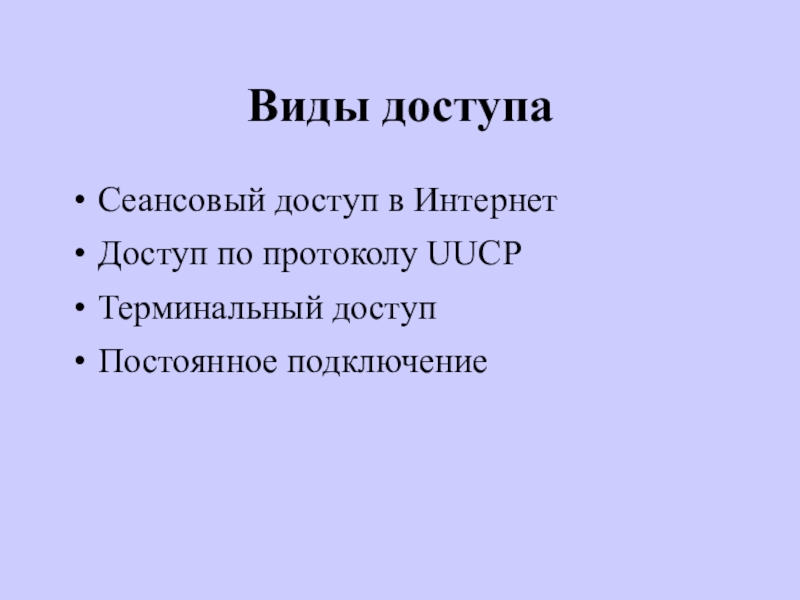

Слайд 6Виды доступа
Сеансовый доступ в Интернет
Доступ по протоколу UUCP
Терминальный доступ
Постоянное подключение

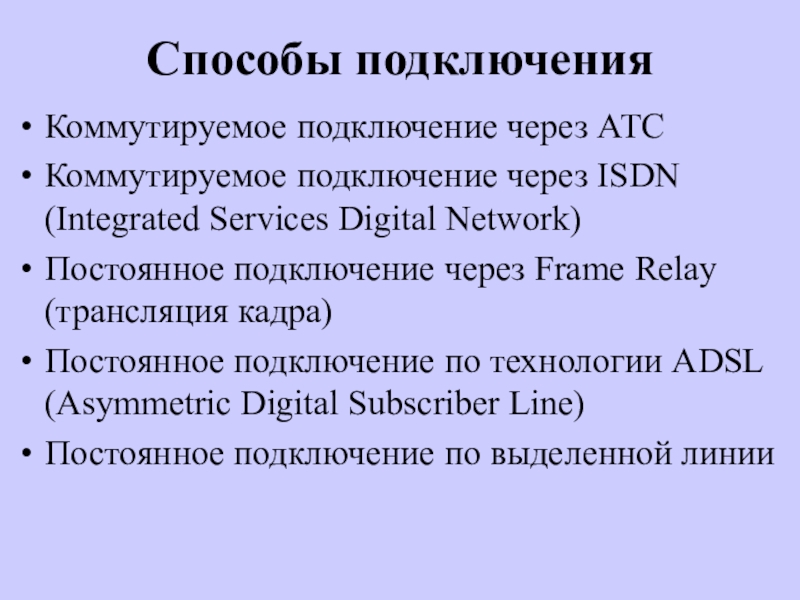

Слайд 7Способы подключения
Коммутируемое подключение через АТС
Коммутируемое подключение через ISDN (Integrated Services
Digital Network)
Постоянное подключение через Frame Relay (трансляция кадра)
Постоянное подключение по технологии ADSL (Asymmetric Digital Subscriber Line)
Постоянное подключение по выделенной линии
Постоянное подключение через Frame Relay (трансляция кадра)
Постоянное подключение по технологии ADSL (Asymmetric Digital Subscriber Line)
Постоянное подключение по выделенной линии

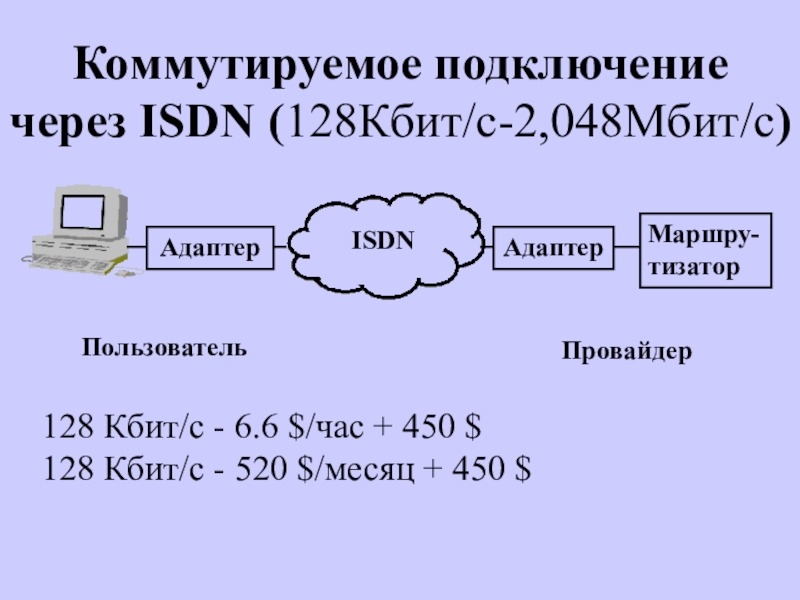

Слайд 9Коммутируемое подключение через ISDN (128Кбит/с-2,048Mбит/c)
128 Кбит/с - 6.6 $/час + 450
$
128 Кбит/с - 520 $/месяц + 450 $
128 Кбит/с - 520 $/месяц + 450 $

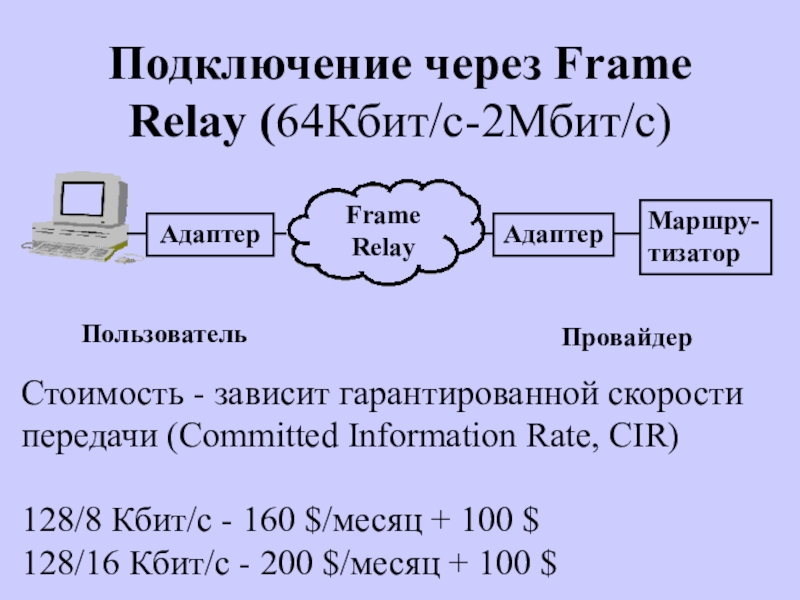

Слайд 10Подключение через Frame Relay (64Кбит/с-2Mбит/c)
Адаптер
Frame
Relay
Адаптер
Маршру-
тизатор
Провайдер
Пользователь
Стоимость - зависит гарантированной скорости передачи
(Committed Information Rate, CIR)
128/8 Кбит/с - 160 $/месяц + 100 $
128/16 Кбит/с - 200 $/месяц + 100 $
128/8 Кбит/с - 160 $/месяц + 100 $
128/16 Кбит/с - 200 $/месяц + 100 $

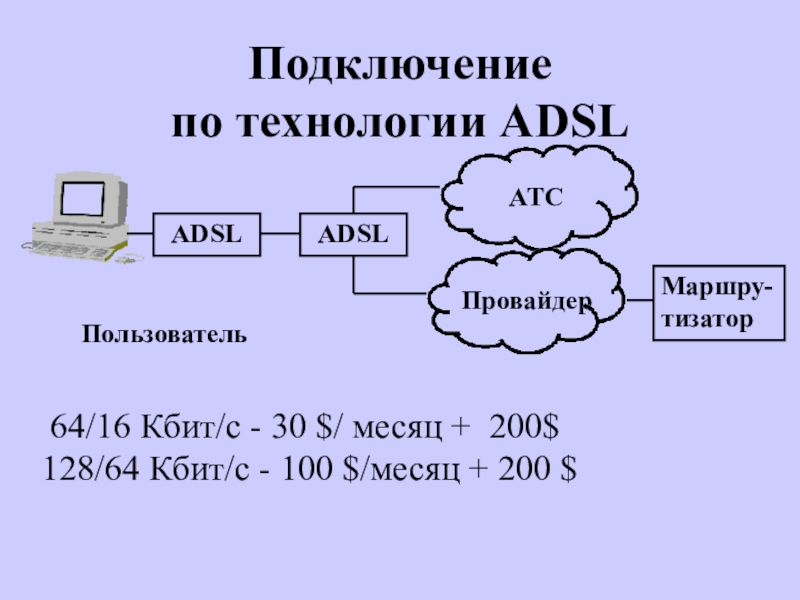

Слайд 11Подключение
по технологии ADSL
АТС
Маршру-
тизатор
Провайдер
Пользователь
64/16 Кбит/с - 30 $/ месяц +
200$
128/64 Кбит/с - 100 $/месяц + 200 $
128/64 Кбит/с - 100 $/месяц + 200 $
ADSL
ADSL
Слайд 12Подключение по
выделенной линии
Модем
Модем
Маршру-
тизатор
Провайдер
Пользователь
64 Кбит/с - 270 $/месяц + 100 $
128
Кбит/с - 450 $/месяц + 100 $

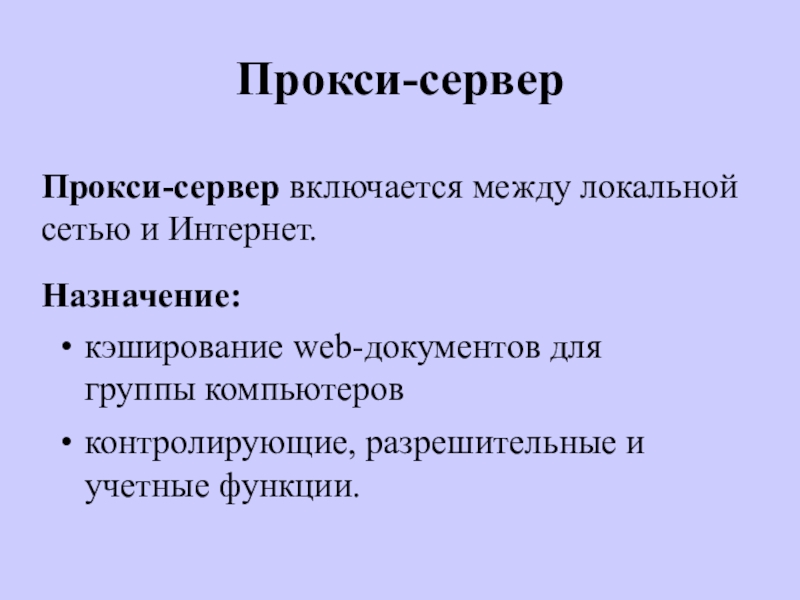

Слайд 15Прокси-сервер
Прокси-сервер включается между локальной сетью и Интернет.
Назначение:
кэширование web-документов для группы
компьютеров
контролирующие, разрешительные и учетные функции.
контролирующие, разрешительные и учетные функции.
Слайд 17Брандмауэр
Брандмауэр - система, образующая в целях защиты границу между двумя
или более сетями, предохраняя от несанкционированного попадания в сеть или предупреждая выход из нее пакетов данных.
Брандмауэр обычно функционирует на сетевом, канальном или прикладном уровне
Брандмауэр обычно функционирует на сетевом, канальном или прикладном уровне

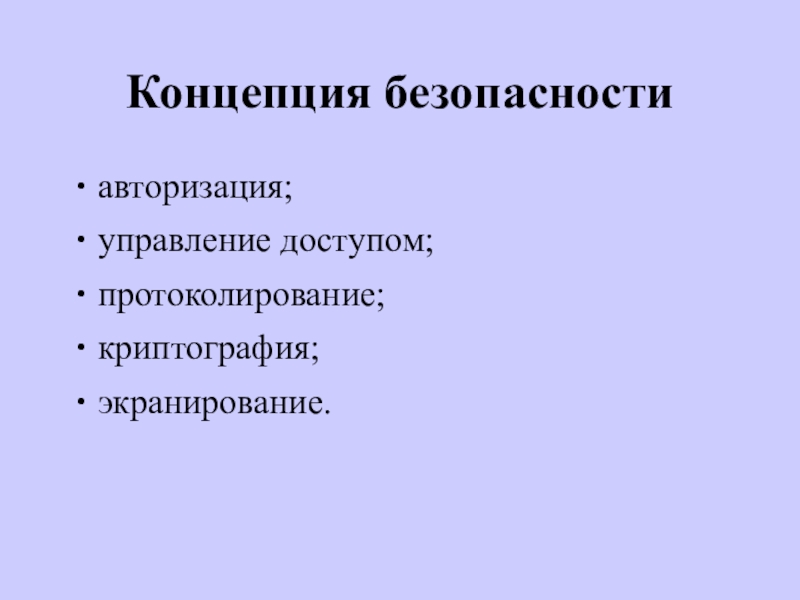

Слайд 18Концепция безопасности
авторизация;
управление доступом;
протоколирование;
криптография;
экранирование.
