Презентация, доклад к уроку на тему Алгебра логики

Содержание

Логика – это наука о формах и способах мышления. Это учение о способах рассуждения и доказательств.Алгебра логики разрабатывалась в середине XIX ирландским математиком Джорджем Булем для того, чтобы решать традиционные логические задачи алгебраическими методами.

Слайд 1Алгебра логики
МДК 01.01 Цифровая схемотехника

Алгебра логикиМДК 01.01 Цифровая схемотехника

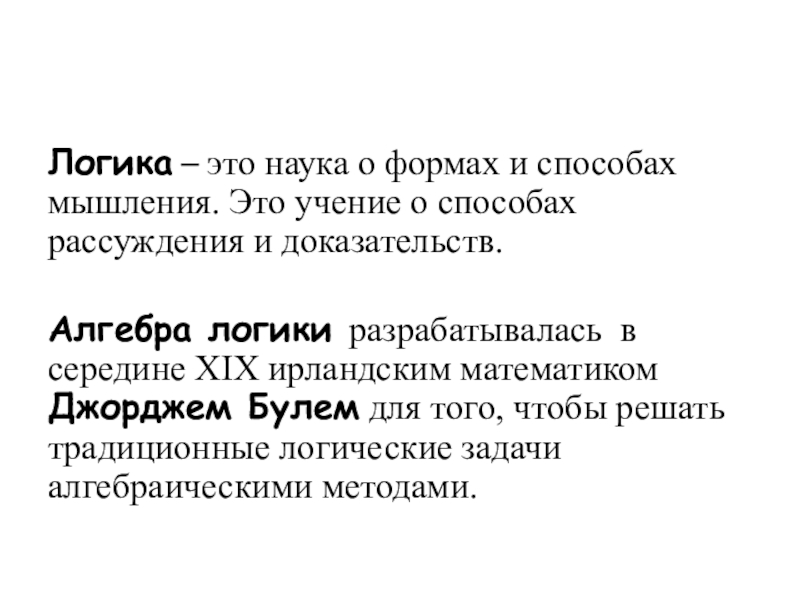

Слайд 2Логика – это наука о формах и способах мышления. Это учение

о способах рассуждения и доказательств.

Алгебра логики разрабатывалась в середине XIX ирландским математиком Джорджем Булем для того, чтобы решать традиционные логические задачи алгебраическими методами.


Логика – это наука о формах и способах мышления. Это учение о способах рассуждения и доказательств.Алгебра логики

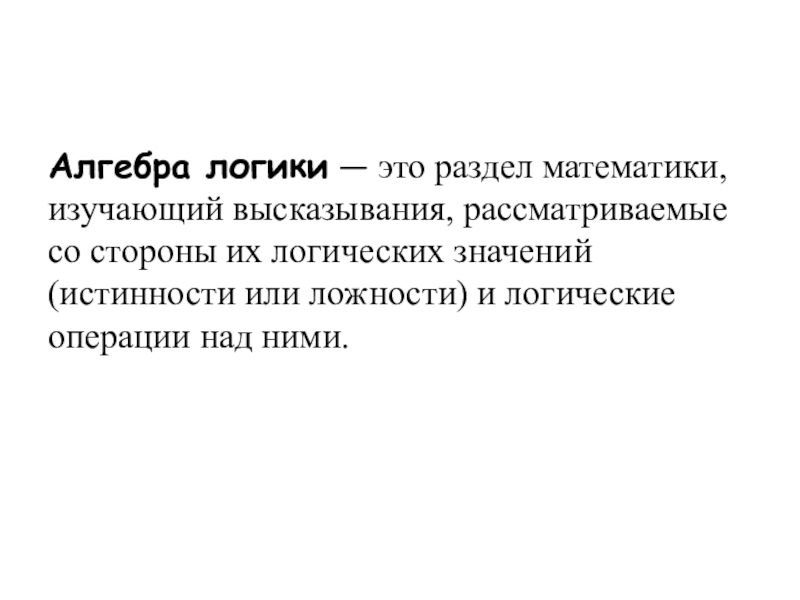

Слайд 3Алгебра логики — это раздел математики, изучающий высказывания, рассматриваемые со стороны их

логических значений (истинности или ложности) и логические операции над ними.

Алгебра логики — это раздел математики, изучающий высказывания, рассматриваемые со стороны их логических значений (истинности или ложности) и

Слайд 4Логическое высказывание — это формулировка своего понимания окружающего мира, это повествовательное предложение,

в отношении которого можно однозначно сказать, истинно оно или ложно.


Вопросительные и восклицательные предложения не являются высказываниями, поскольку говорить об их истинности или ложности не имеет смысла.

Логическое высказывание — это формулировка своего понимания окружающего мира, это повествовательное предложение, в отношении которого можно однозначно сказать,

Слайд 5ЗАДАНИЕ 1
Среди предложений выберите те, которые являются высказываниями
За каждый верный ответ начисляется

1 балл.

Какой длины эта лента?
Прослушайте сообщение.
Все медведи — бурые.
Кто отсутствует?
Париж — столица Франции.
Число 11 является простым.
4 + 5=10.
Сложите числа 4 и 5.
Посмотрите на доску.
Некоторые медведи живут на севере.
Назовите устройство ввода информации.
Чему равно расстояние от Москвы до Ленинграда?











ЗАДАНИЕ 1Среди предложений выберите те, которые являются высказываниями За каждый верный ответ начисляется 1 балл.Какой длины эта лента?Прослушайте

Слайд 6Высказывания
ОБЩИЕ
ЧАСТНЫЕ
ЕДИНИЧНЫЕ
все
всякий каждый ни один
некоторые
большинство немало
несколько
большинство
меньшинство
многие

ВысказыванияОБЩИЕЧАСТНЫЕЕДИНИЧНЫЕвсевсякий каждый ни одиннекоторыебольшинство немалонесколькобольшинствоменьшинствомногие

Слайд 7 «Все рыбы умеют плавать»
общее высказывание

«Некоторые птицы не умеют летать»


частное высказывание

«Естественный спутник земли не является планетой»
единичное высказывание

«Все рыбы умеют плавать» общее высказывание«Некоторые птицы не умеют летать» частное высказывание«Естественный спутник земли не является

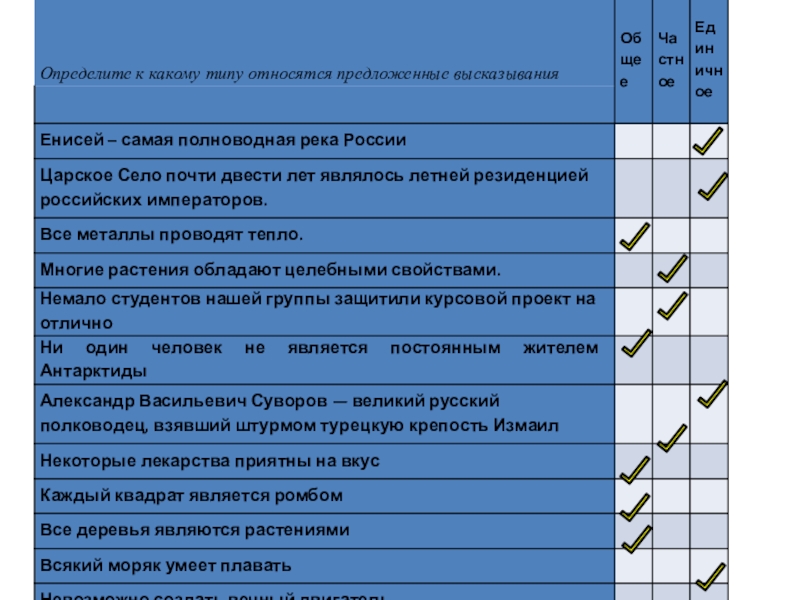

Слайд 8ЗАДАНИЕ 2

ЗАДАНИЕ 2

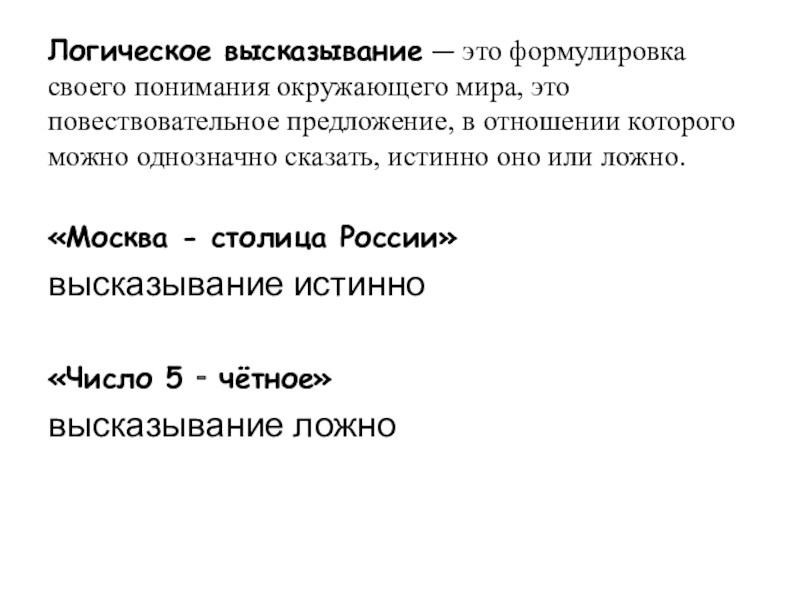

Слайд 9Логическое высказывание — это формулировка своего понимания окружающего мира, это повествовательное предложение,

в отношении которого можно однозначно сказать, истинно оно или ложно.

«Москва - столица России»
высказывание истинно

«Число 5 ‑ чётное»
высказывание ложно


Логическое высказывание — это формулировка своего понимания окружающего мира, это повествовательное предложение, в отношении которого можно однозначно сказать,

Слайд 10ЗАДАНИЕ 3
Определите истинность высказываний
ЛОЖНОЕ
ИСТИННОЕ
ЛОЖНОЕ
ЛОЖНОЕ
ИСТИННОЕ
ЛОЖНОЕ
ИСТИННОЕ
ЛОЖНОЕ
ИСТИННОЕ
ЛОЖНОЕ
ЛОЖНОЕ
ИСТИННОЕ

ЗАДАНИЕ 3Определите истинность высказыванийЛОЖНОЕИСТИННОЕЛОЖНОЕЛОЖНОЕИСТИННОЕЛОЖНОЕИСТИННОЕЛОЖНОЕИСТИННОЕЛОЖНОЕЛОЖНОЕИСТИННОЕ

Слайд 11Высказывания
Простые (элементарные)
Сложные (составные)
Простое высказывание - логическое высказывание, состоящее из одного утверждения
Сложное высказывание ‑

логическое высказывание, состоящее из нескольких высказываний, объединенных с помощью «связок»: союзов «и», «или (либо)», частицы «не», связки «если, то» «тогда и только тогда» и др.
ВысказыванияПростые (элементарные)Сложные (составные)Простое высказывание - логическое высказывание, состоящее из одного утвержденияСложное высказывание ‑ логическое высказывание, состоящее из

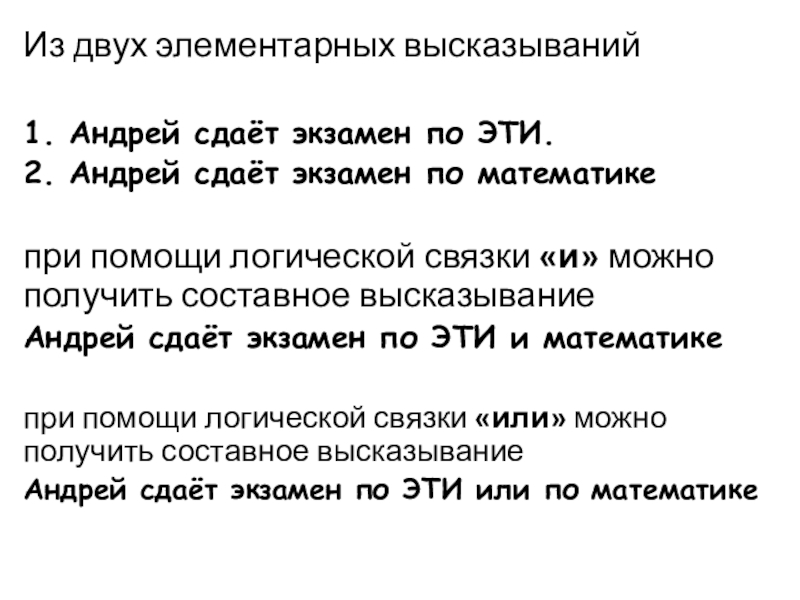

Слайд 12Из двух элементарных высказываний

1. Андрей сдаёт экзамен по ЭТИ.
2.

Андрей сдаёт экзамен по математике

при помощи логической связки «и» можно получить составное высказывание
Андрей сдаёт экзамен по ЭТИ и математике

при помощи логической связки «или» можно получить составное высказывание
Андрей сдаёт экзамен по ЭТИ или по математике



Из двух элементарных высказываний 1. Андрей сдаёт экзамен по ЭТИ. 2. Андрей сдаёт экзамен по математике при

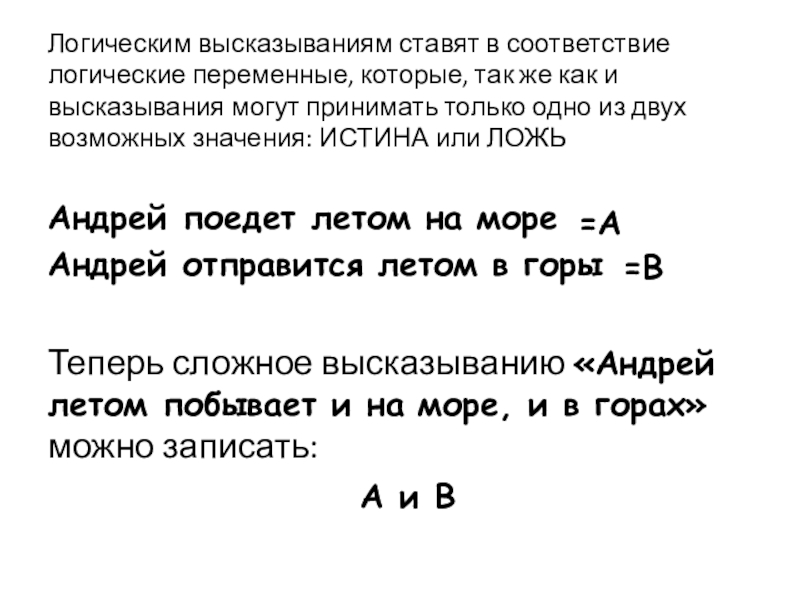

Слайд 13Логическим высказываниям ставят в соответствие логические переменные, которые, так же как

и высказывания могут принимать только одно из двух возможных значения: ИСТИНА или ЛОЖЬ

Андрей поедет летом на море
Андрей отправится летом в горы

Теперь сложное высказыванию «Андрей летом побывает и на море, и в горах» можно записать:
А и В



Логическим высказываниям ставят в соответствие логические переменные, которые, так же как и высказывания могут принимать только одно

Слайд 14Каждая логическая связка рассматривается как операция над логическими высказываниями и имеет

своё название и обозначение



НЕ

И

ИЛИ

ЕСЛИ….,ТО ИЗ…СЛЕДУЕТ … ВЛЕЧЁТ …

ТОГДА И ТОЛЬКО ТОГДА
НЕОБХОДИМО И ДОСТАТОЧНО

Каждая логическая связка рассматривается как операция над логическими высказываниями и имеет своё название и обозначение

Слайд 20ПРИОРИТЕТ ЛОГИЧЕСКИХ ОПЕРАЦИЙ
Отрицание (не)
Конъюнкция (и)
Дизъюнкция(или)
Импликация (если…, то) и эквивалентность(тогда и только

тогда)
ПРИОРИТЕТ ЛОГИЧЕСКИХ ОПЕРАЦИЙОтрицание (не)Конъюнкция (и)Дизъюнкция(или)Импликация (если…, то) и эквивалентность(тогда и только тогда)

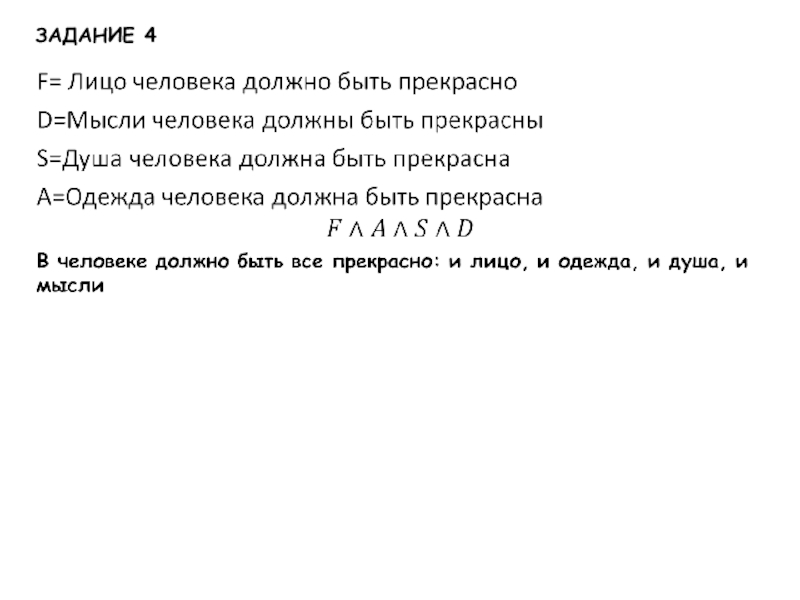

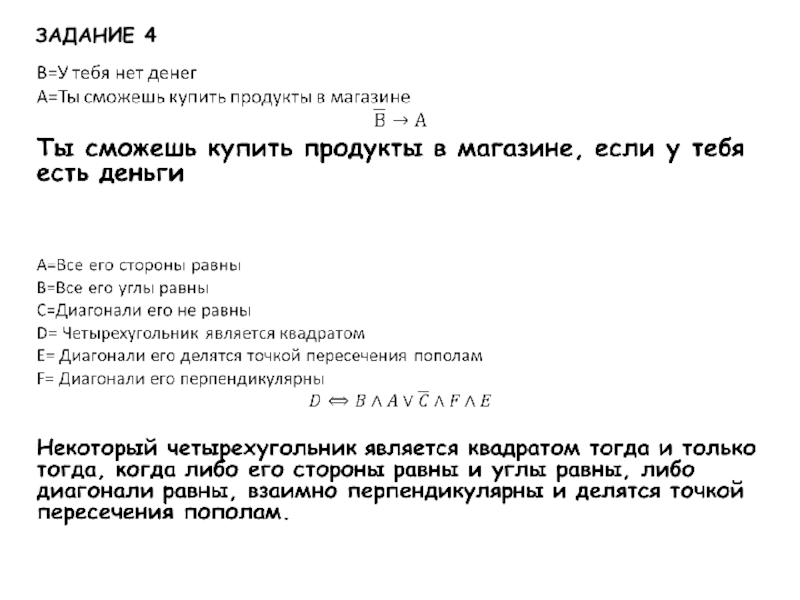

Слайд 21ЗАДАНИЕ 4

ЗАДАНИЕ 4

Слайд 22ЗАДАНИЕ 4

ЗАДАНИЕ 4

Слайд 23ЗАДАНИЕ 4

ЗАДАНИЕ 4

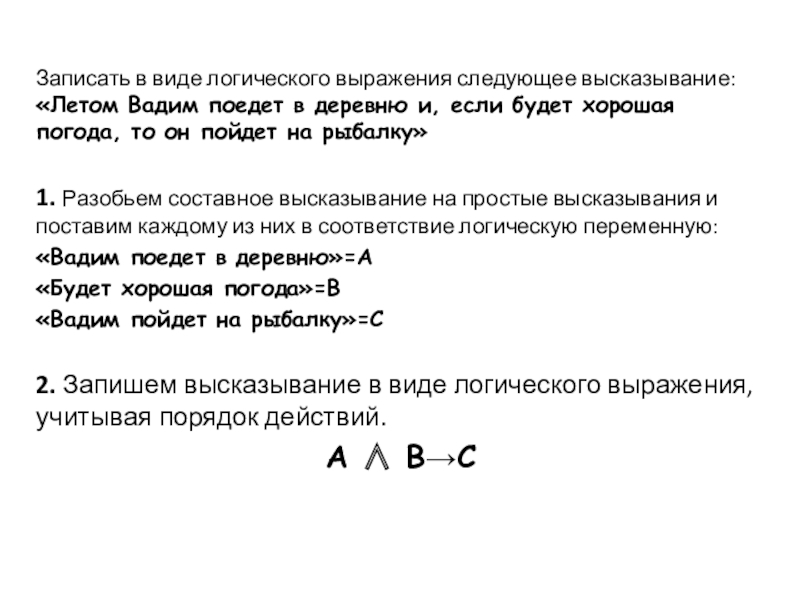

Слайд 24Записать в виде логического выражения следующее высказывание: «Летом Вадим поедет в

деревню и, если будет хорошая погода, то он пойдет на рыбалку»

1. Разобьем составное высказывание на простые высказывания и поставим каждому из них в соответствие логическую переменную:
«Вадим поедет в деревню»=А
«Будет хорошая погода»=В
«Вадим пойдет на рыбалку»=С

2. Запишем высказывание в виде логического выражения, учитывая порядок действий.
A  BC
Записать в виде логического выражения следующее высказывание: «Летом Вадим поедет в деревню и, если будет хорошая погода,

Слайд 27Лестница успеха

Лестница успеха

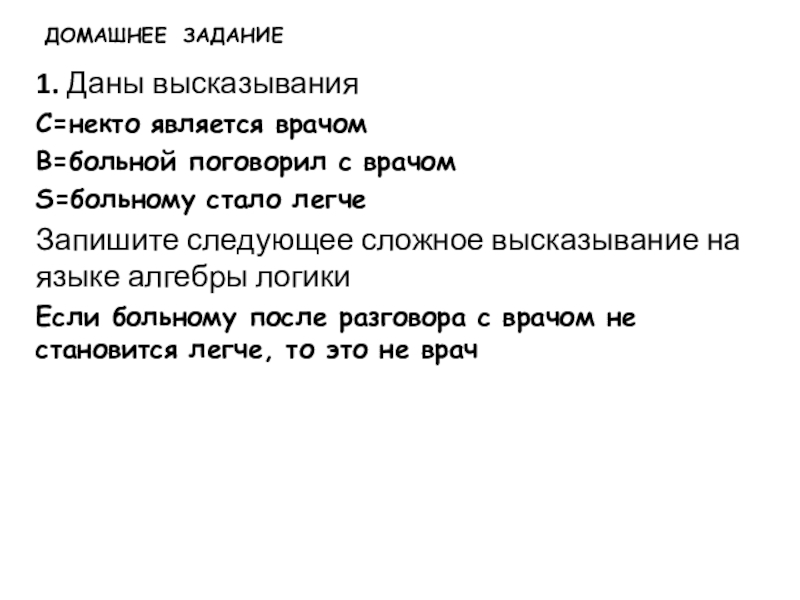

Слайд 281. Даны высказывания
С=некто является врачом
В=больной поговорил с врачом
S=больному стало легче
Запишите следующее

сложное высказывание на языке алгебры логики
Если больному после разговора с врачом не становится легче, то это не врач

ДОМАШНЕЕ ЗАДАНИЕ

1. Даны высказыванияС=некто является врачомВ=больной поговорил с врачомS=больному стало легчеЗапишите следующее сложное высказывание на языке алгебры логикиЕсли
