Презентация, доклад к уроку Микропроцессоры и сопроцессоры. Контроллеры, шины и порты
Содержание
- 1. Презентация к уроку Микропроцессоры и сопроцессоры. Контроллеры, шины и порты
- 2. В качестве основных (несъёмных) частей материнская плата
- 3. Чипсе́т (chipset) — набор микросхем, спроектированных для совместной работы
- 4. СЕВЕРНЫЙ МОСТ ( North Bridge) — контроллер-концентратор памяти,
- 5. ЮЖНЫЙ МОСТ ( South Bridge) — контроллер-концентратор ввода-вывода,
- 6. Микропроцессор (МП) – программно-управляемое универсальное устройство для
- 7. Первые микропроцессоры появились в 1970-х годах и
- 8. ЦП – центральный процессор; ЦПУ – центральное
- 9. Центральный процессор – электронный блок либо микропроцессор,

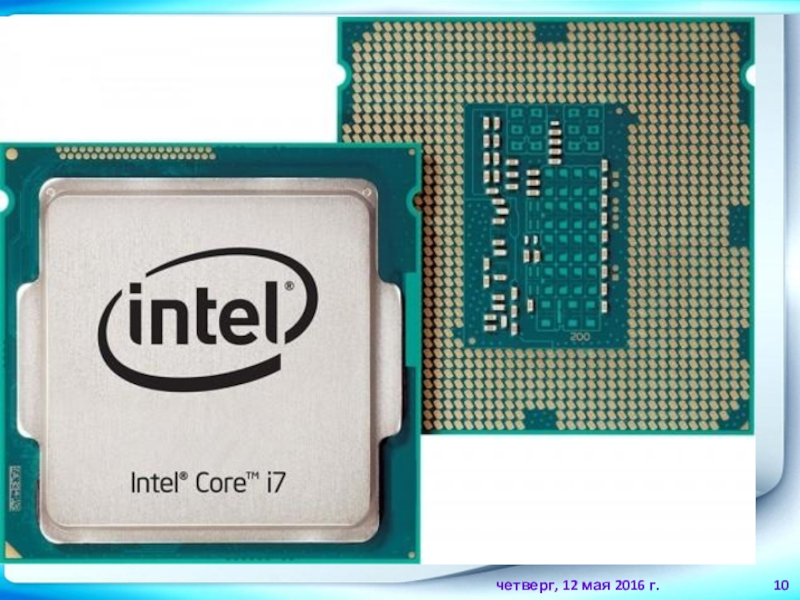

- 10. Слайд 10
- 11. Слайд 11
- 12. 5 августа 2015 года Intel представила первые настольные процессоры Skylake-S.

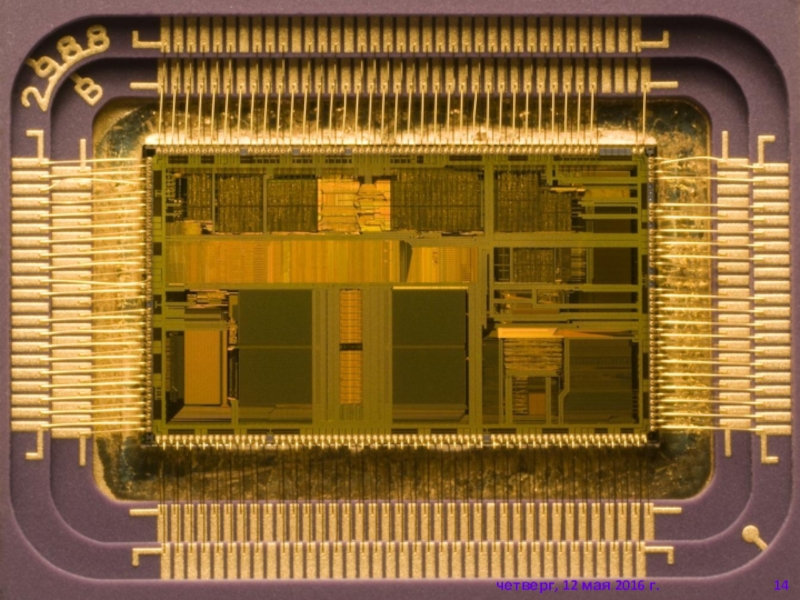

- 13. Кристалл процессора 80486DX2 в корпусе
- 14. Слайд 14
- 15. Сопроцессор – специализированный процессор, расширяющий возможности центрального
- 16. Различают следующие виды сопроцессоров:математические сопроцессоры общего назначения

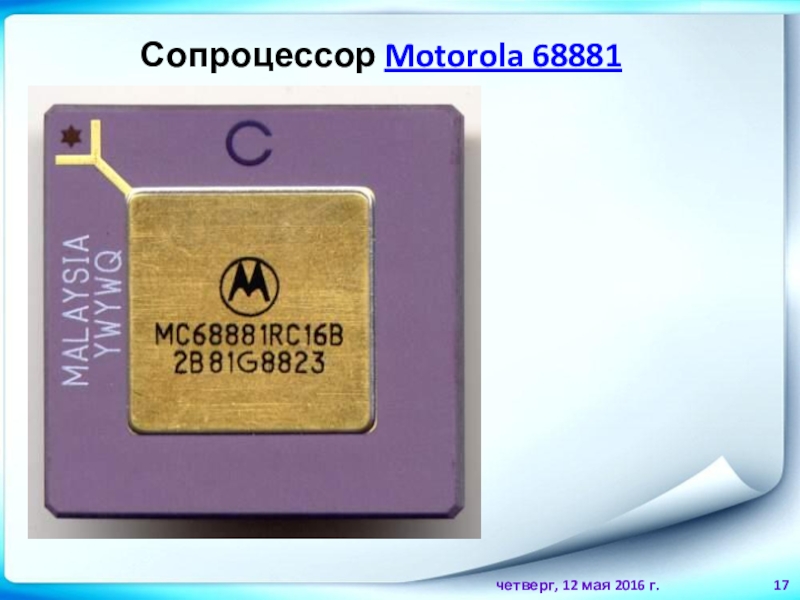

- 17. Сопроцессор Motorola 68881
- 18. Основные характеристики микропроцессораМикропроцессор характеризуется:1) тактовой частотой, определяющей
- 19. Разрядность МП обозначается m/n/k/ и включает: m
- 20. 3) архитектурой. Понятие архитектуры микропроцессора включает в
- 21. Микроархитектура микропроцессора – это аппаратная организация и
- 22. Макроархитектура – это система команд, типы обрабатываемых данных, режимы адресации и принципы работы микропроцессора.
- 23. Все периферийное оборудование подключается к основной компьютерной
- 24. Для того, чтобы контроллер мог нормально согласовать
- 25. КОМПЬЮТЕРНАЯ ШИНА (computer bus) в архитектуре компьютера —
- 26. К шине можно подключить несколько устройств по
- 27. Шины бывают параллельными (данные переносятся по словам,
- 28. Слайд 28
- 29. Слайд 29
- 30. USB (Universal Serial Bus — «универсальная последовательная шина») —
- 31. Кабели и разъёмы USB 1.x и 2.0

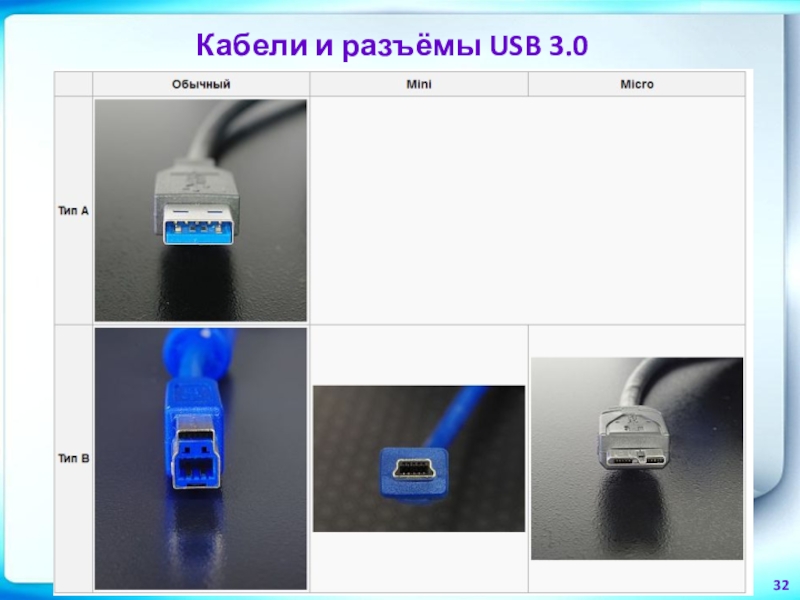

- 32. Кабели и разъёмы USB 3.0
- 33. ПОРТ — соединение (физическое или логическое), через которое
- 34. Порт — цифровой номер, являющийся параметром транспортных протоколов
- 35. Слайд 35
В качестве основных (несъёмных) частей материнская плата имеет разъём процессора, микросхемы чипсета, контроллеров шин и интерфейсов ввода-вывода и периферийных устройств. ОЗУ в виде модулей памяти устанавливаются в специально предназначенные разъёмы; в слоты расширения устанавливаются карты расширения.
Слайд 1«Микропроцессоры и сопроцессоры. Контроллеры, шины и порты»
19.01.2015
РКММП
Мамедова Н.И.
Для студентов II
курса
по специальности 230401
по специальности 230401
Слайд 2В качестве основных (несъёмных) частей материнская плата имеет разъём процессора, микросхемы
чипсета, контроллеров шин и интерфейсов ввода-вывода и периферийных устройств.
ОЗУ в виде модулей памяти устанавливаются в специально предназначенные разъёмы; в слоты расширения устанавливаются карты расширения.
ОЗУ в виде модулей памяти устанавливаются в специально предназначенные разъёмы; в слоты расширения устанавливаются карты расширения.

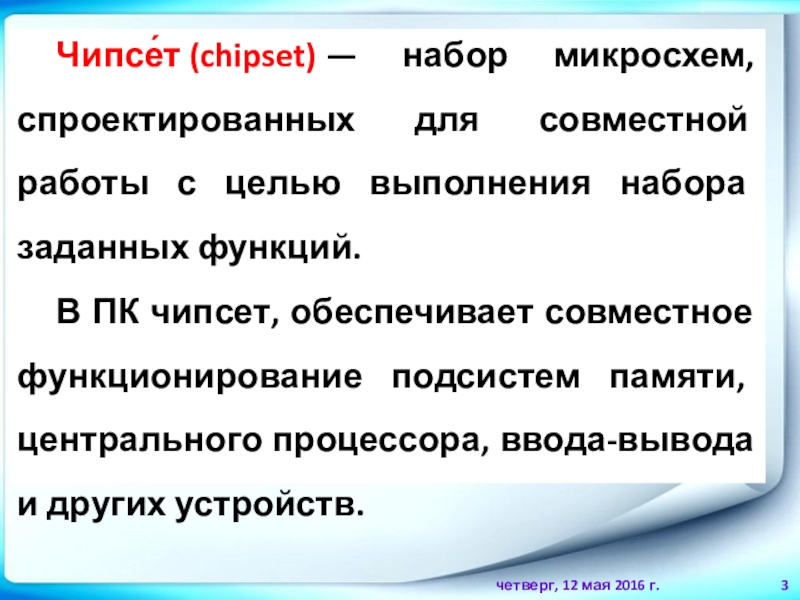

Слайд 3Чипсе́т (chipset) — набор микросхем, спроектированных для совместной работы с целью выполнения набора
заданных функций.
В ПК чипсет, обеспечивает совместное функционирование подсистем памяти, центрального процессора, ввода-вывода и других устройств.
В ПК чипсет, обеспечивает совместное функционирование подсистем памяти, центрального процессора, ввода-вывода и других устройств.
Слайд 4СЕВЕРНЫЙ МОСТ ( North Bridge) —
контроллер-концентратор памяти, который обеспечивает работу центрального
процессора с оперативной памятью и видеоадаптером;

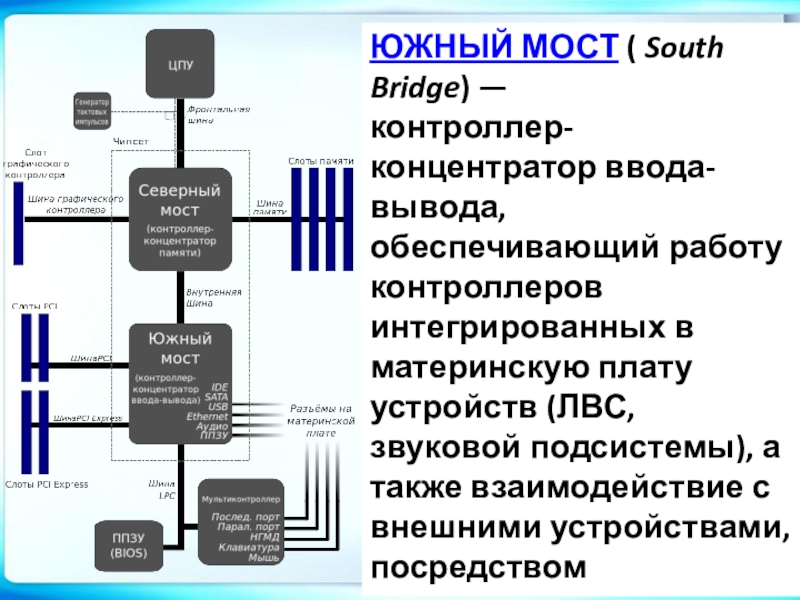

Слайд 5ЮЖНЫЙ МОСТ ( South Bridge) —
контроллер-концентратор ввода-вывода, обеспечивающий работу контроллеров интегрированных
в материнскую плату устройств (ЛВС, звуковой подсистемы), а также взаимодействие с внешними устройствами, посредством организации шинного интерфейса.

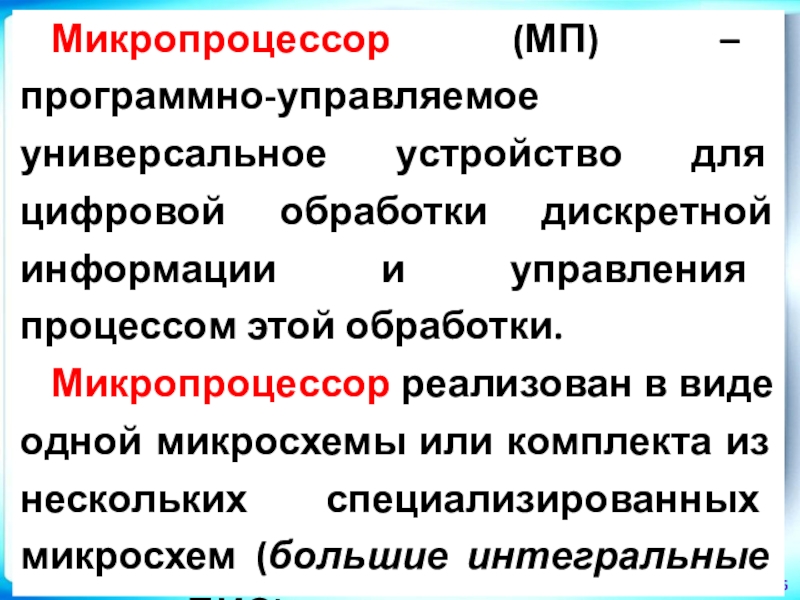

Слайд 6Микропроцессор (МП) – программно-управляемое универсальное устройство для цифровой обработки дискретной информации
и управления процессом этой обработки.
Микропроцессор реализован в виде одной микросхемы или комплекта из нескольких специализированных микросхем (большие интегральные схемы – БИС).
Микропроцессор реализован в виде одной микросхемы или комплекта из нескольких специализированных микросхем (большие интегральные схемы – БИС).

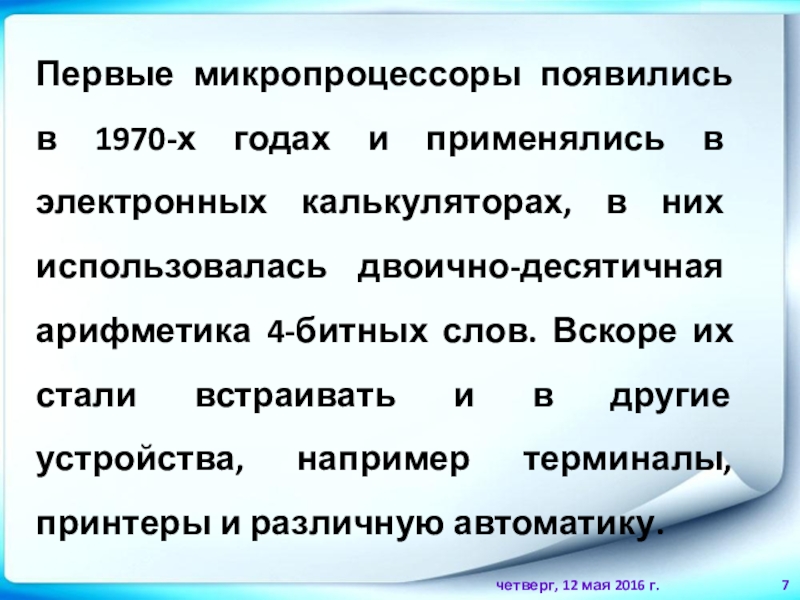

Слайд 7Первые микропроцессоры появились в 1970-х годах и применялись в электронных калькуляторах,
в них использовалась двоично-десятичная арифметика 4-битных слов. Вскоре их стали встраивать и в другие устройства, например терминалы, принтеры и различную автоматику.
Слайд 8ЦП – центральный процессор;
ЦПУ – центральное процессорное устройство ;
CPU –
central processing unit – центральное обрабатывающее устройство.

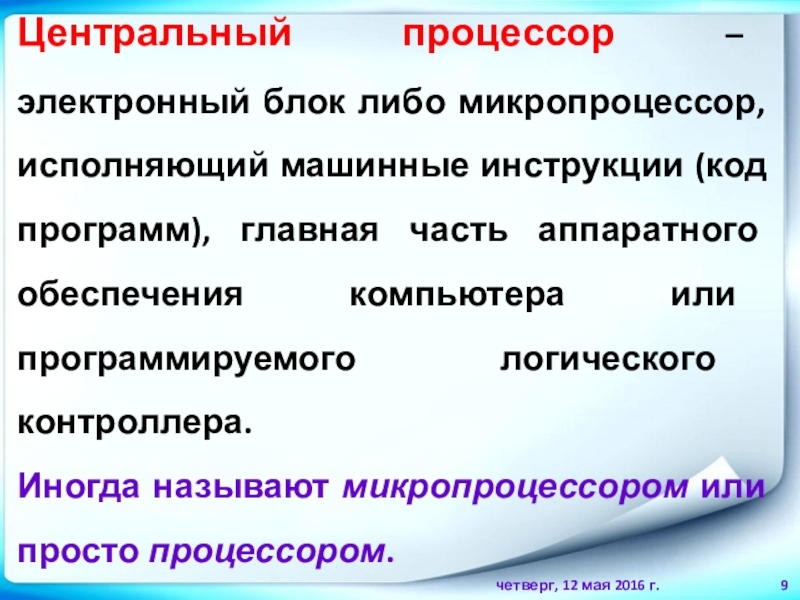

Слайд 9Центральный процессор – электронный блок либо микропроцессор, исполняющий машинные инструкции (код
программ), главная часть аппаратного обеспечения компьютера или программируемого логического контроллера.
Иногда называют микропроцессором или просто процессором.
Иногда называют микропроцессором или просто процессором.

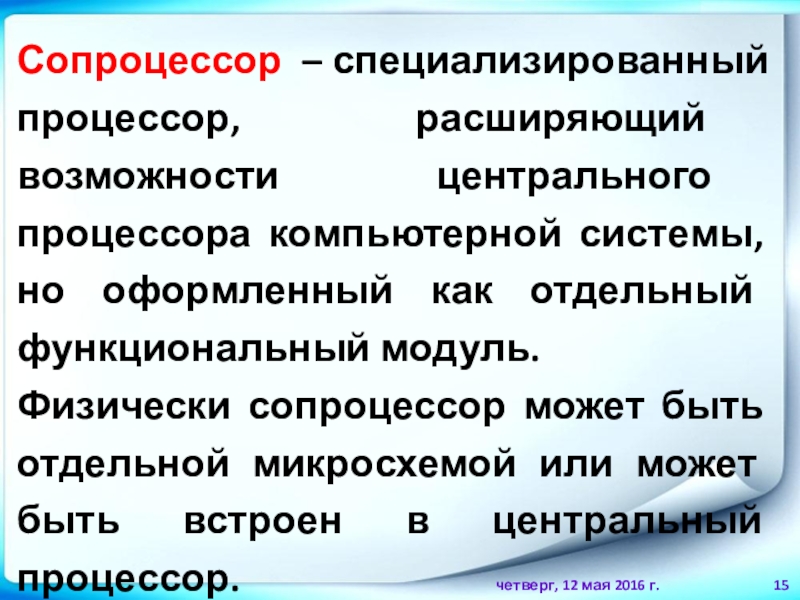

Слайд 15Сопроцессор – специализированный процессор, расширяющий возможности центрального процессора компьютерной системы, но
оформленный как отдельный функциональный модуль.
Физически сопроцессор может быть отдельной микросхемой или может быть встроен в центральный процессор.
Физически сопроцессор может быть отдельной микросхемой или может быть встроен в центральный процессор.

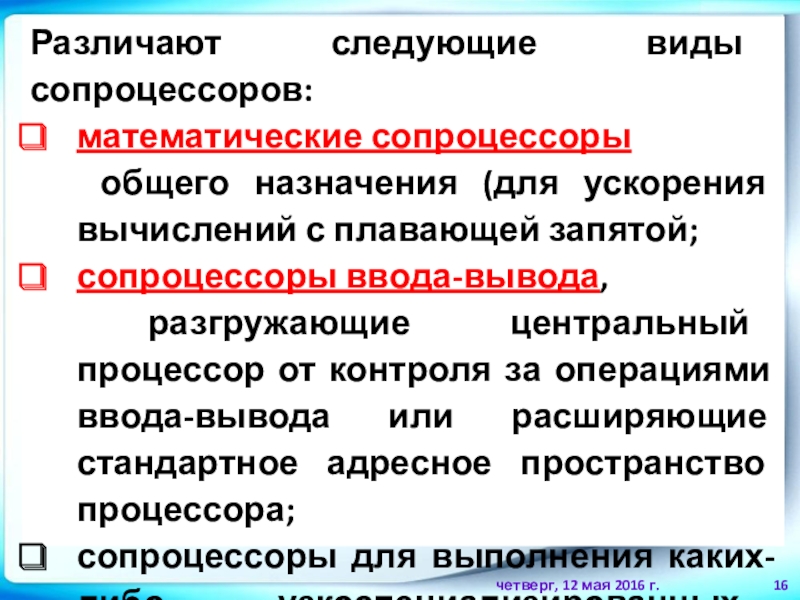

Слайд 16Различают следующие виды сопроцессоров:
математические сопроцессоры
общего назначения (для ускорения вычислений с
плавающей запятой;
сопроцессоры ввода-вывода,
разгружающие центральный процессор от контроля за операциями ввода-вывода или расширяющие стандартное адресное пространство процессора;
сопроцессоры для выполнения каких-либо узкоспециализированных вычислений.
сопроцессоры ввода-вывода,
разгружающие центральный процессор от контроля за операциями ввода-вывода или расширяющие стандартное адресное пространство процессора;
сопроцессоры для выполнения каких-либо узкоспециализированных вычислений.

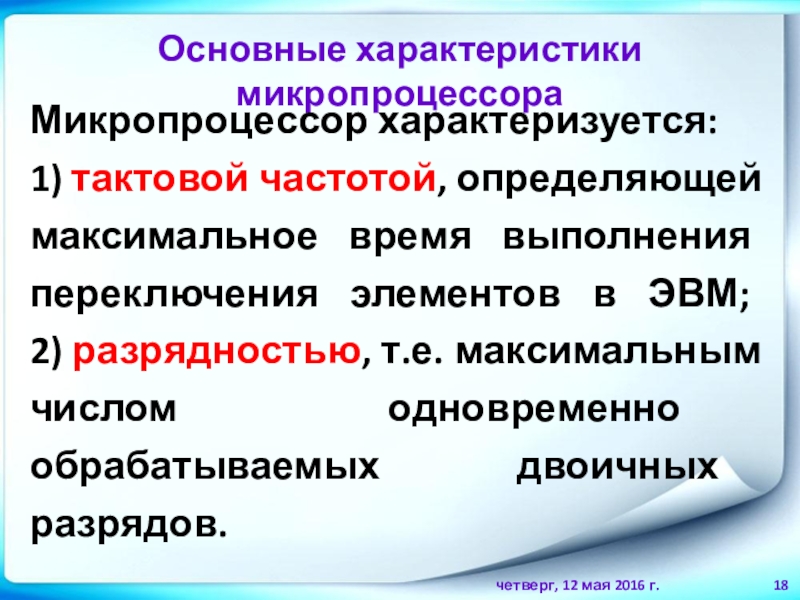

Слайд 18Основные характеристики микропроцессора
Микропроцессор характеризуется:
1) тактовой частотой, определяющей максимальное время выполнения переключения
элементов в ЭВМ;
2) разрядностью, т.е. максимальным числом одновременно обрабатываемых двоичных разрядов.
Слайд 19Разрядность МП обозначается m/n/k/ и включает:
m - разрядность внутренних регистров,
определяет принадлежность к тому или иному классу процессоров;
n - разрядность шины данных, определяет скорость передачи информации;
k - разрядность шины адреса, определяет размер адресного пространства.
Например, МП i8088 характеризуется значениями m/n/k=16/8/20;
n - разрядность шины данных, определяет скорость передачи информации;
k - разрядность шины адреса, определяет размер адресного пространства.
Например, МП i8088 характеризуется значениями m/n/k=16/8/20;
Слайд 203) архитектурой. Понятие архитектуры микропроцессора включает в себя систему команд и
способы адресации, возможность совмещения выполнения команд во времени, наличие дополнительных устройств в составе микропроцессора, принципы и режимы его работы.
Выделяют понятия микроархитектуры и макроархитектуры.
Выделяют понятия микроархитектуры и макроархитектуры.

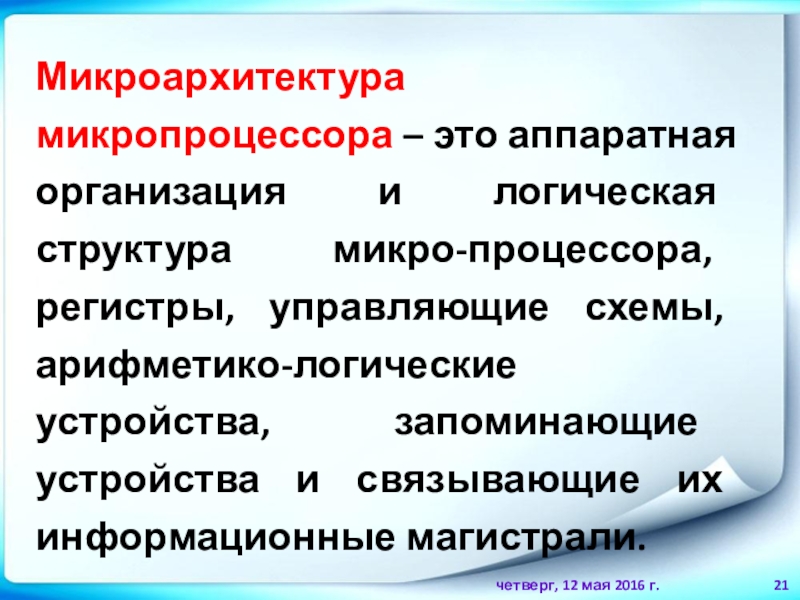

Слайд 21Микроархитектура микропроцессора – это аппаратная организация и логическая структура микро-процессора, регистры,
управляющие схемы, арифметико-логические устройства, запоминающие устройства и связывающие их информационные магистрали.

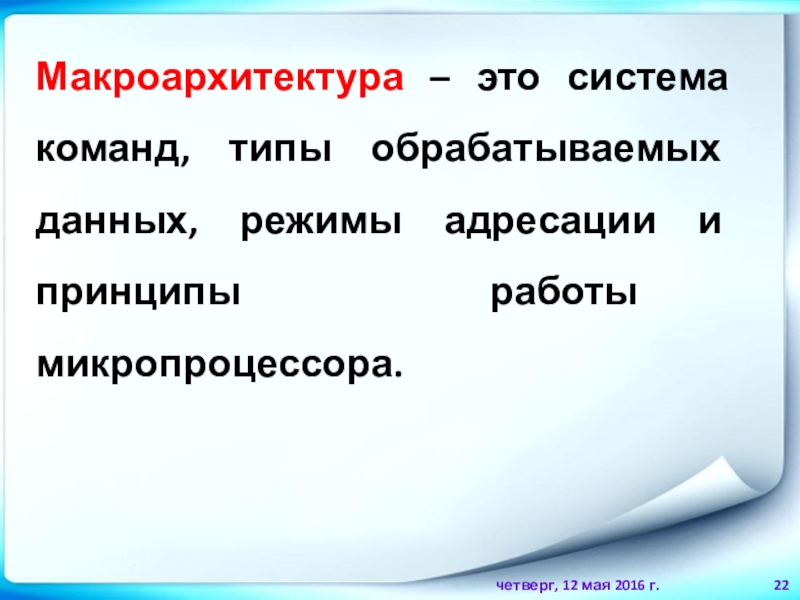

Слайд 22Макроархитектура – это система команд, типы обрабатываемых данных, режимы адресации и
принципы работы микропроцессора.

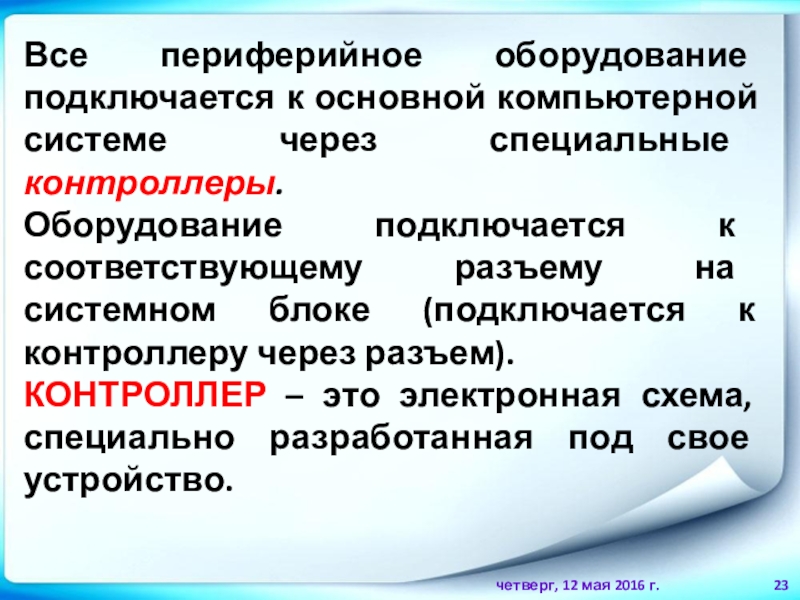

Слайд 23Все периферийное оборудование подключается к основной компьютерной системе через специальные контроллеры.
Оборудование
подключается к соответствующему разъему на системном блоке (подключается к контроллеру через разъем).
КОНТРОЛЛЕР – это электронная схема, специально разработанная под свое устройство.
КОНТРОЛЛЕР – это электронная схема, специально разработанная под свое устройство.

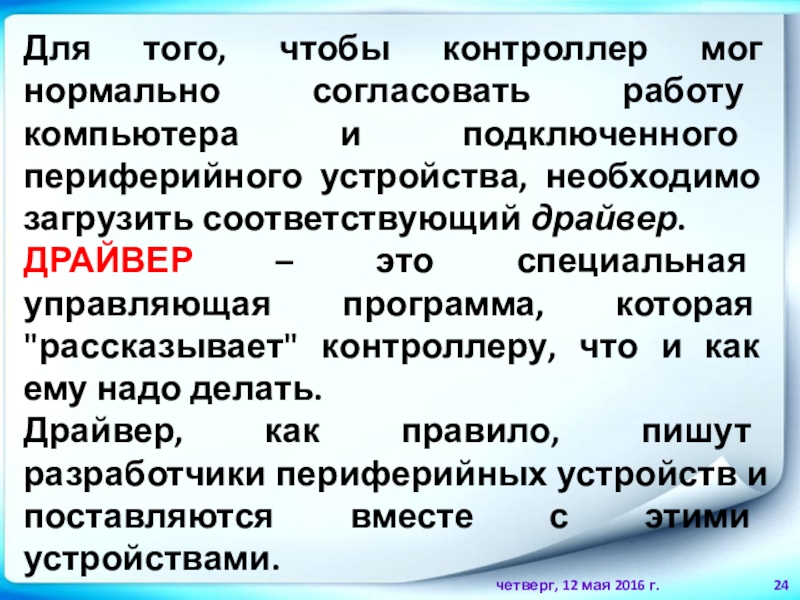

Слайд 24Для того, чтобы контроллер мог нормально согласовать работу компьютера и подключенного
периферийного устройства, необходимо загрузить соответствующий драйвер.
ДРАЙВЕР – это специальная управляющая программа, которая "рассказывает" контроллеру, что и как ему надо делать.
Драйвер, как правило, пишут разработчики периферийных устройств и поставляются вместе с этими устройствами.
ДРАЙВЕР – это специальная управляющая программа, которая "рассказывает" контроллеру, что и как ему надо делать.
Драйвер, как правило, пишут разработчики периферийных устройств и поставляются вместе с этими устройствами.
Слайд 25КОМПЬЮТЕРНАЯ ШИНА (computer bus) в архитектуре компьютера — подсистема, служащая для передачи
данных между функциональными блоками компьютера. В устройстве шины можно различить механический, электрический (физический) и логический (управляющий) уровни.
Слайд 26К шине можно подключить несколько устройств по одному набору проводников. Каждая
шина определяет свой набор коннекторов (соединений) для физического подключения устройств, карт и кабелей.

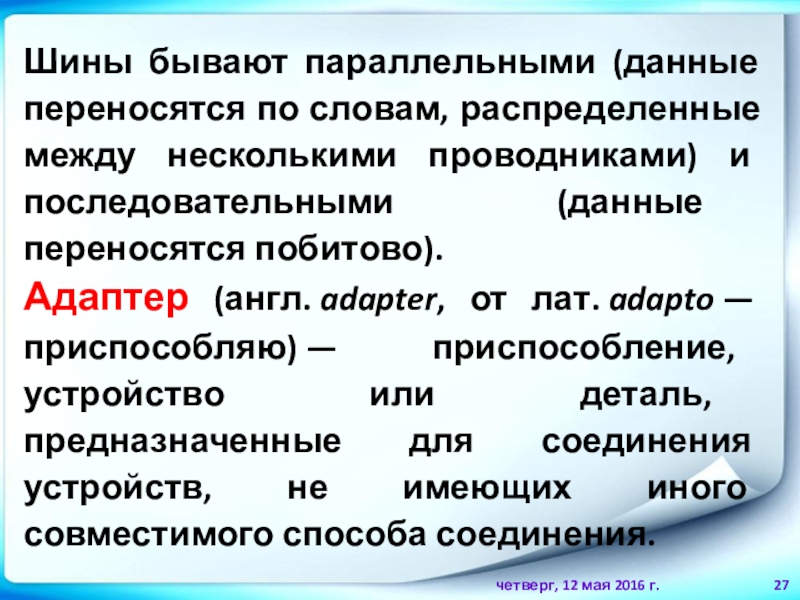

Слайд 27Шины бывают параллельными (данные переносятся по словам, распределенные между несколькими проводниками)
и последовательными (данные переносятся побитово).

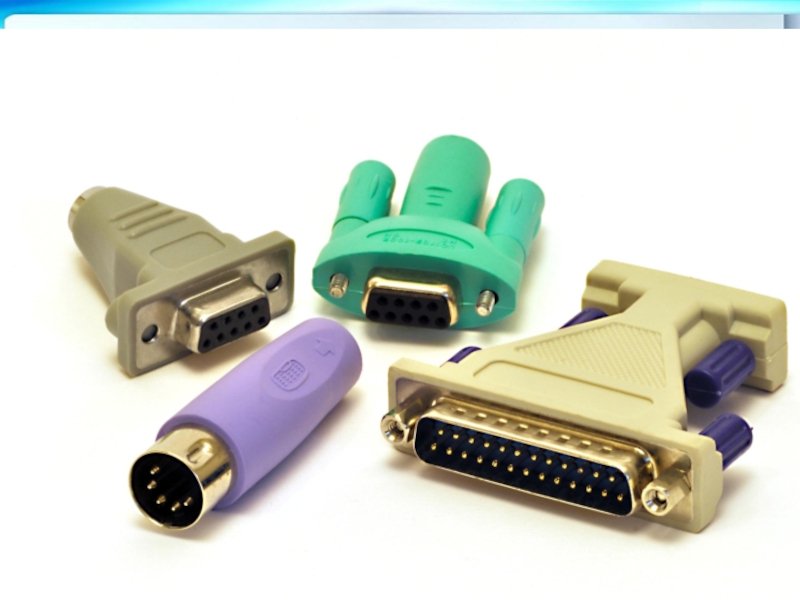

Адаптер (англ. adapter, от лат. adapto — приспособляю) — приспособление, устройство или деталь, предназначенные для соединения устройств, не имеющих иного совместимого способа соединения.
Адаптер (англ. adapter, от лат. adapto — приспособляю) — приспособление, устройство или деталь, предназначенные для соединения устройств, не имеющих иного совместимого способа соединения.
Слайд 30USB (Universal Serial Bus — «универсальная последовательная шина») — последо-вательный интерфейс передачи данных
для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.
Символом USB являются четыре геометрические фигуры: большой круг, малый круг, треугольник и квадрат, расположенные на концах древовидной блок-схемы.

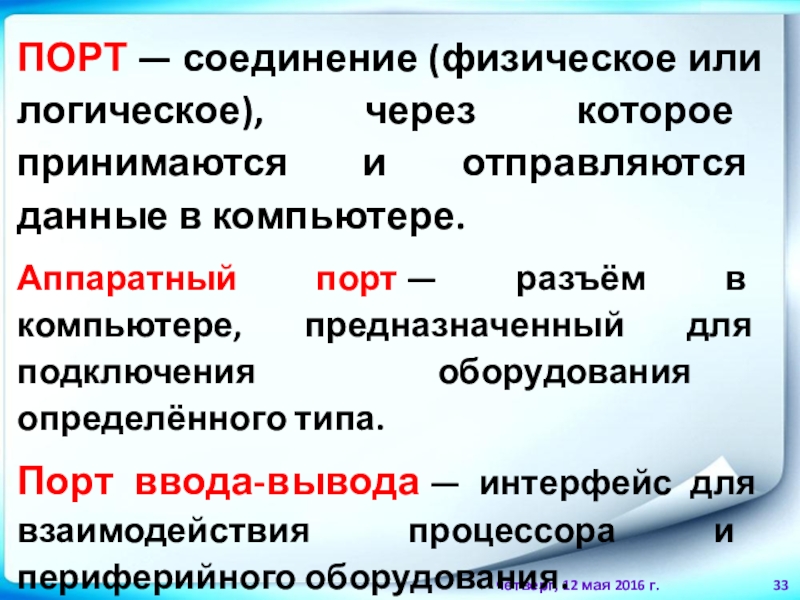

Слайд 33ПОРТ — соединение (физическое или логическое), через которое принимаются и отправляются данные
в компьютере.
Аппаратный порт — разъём в компьютере, предназначенный для подключения оборудования определённого типа.
Порт ввода-вывода — интерфейс для взаимодействия процессора и периферийного оборудования.
Аппаратный порт — разъём в компьютере, предназначенный для подключения оборудования определённого типа.
Порт ввода-вывода — интерфейс для взаимодействия процессора и периферийного оборудования.
Слайд 34Порт — цифровой номер, являющийся параметром транспортных протоколов (TCP и UDP). Позволяет
различным программам на одном хосте получать данные в IP-пакетах независимо друг от друга.
Порт — сленговое название портированной программы — её модификации и/или компиляции для работы в иной программно-аппаратной среде
Порт — сленговое название портированной программы — её модификации и/или компиляции для работы в иной программно-аппаратной среде
