Презентация, доклад к уроку Информатики при изучении темы Устройство компьютера

Татьяна Дмитриевна

ОЗУ, ПЗУ.

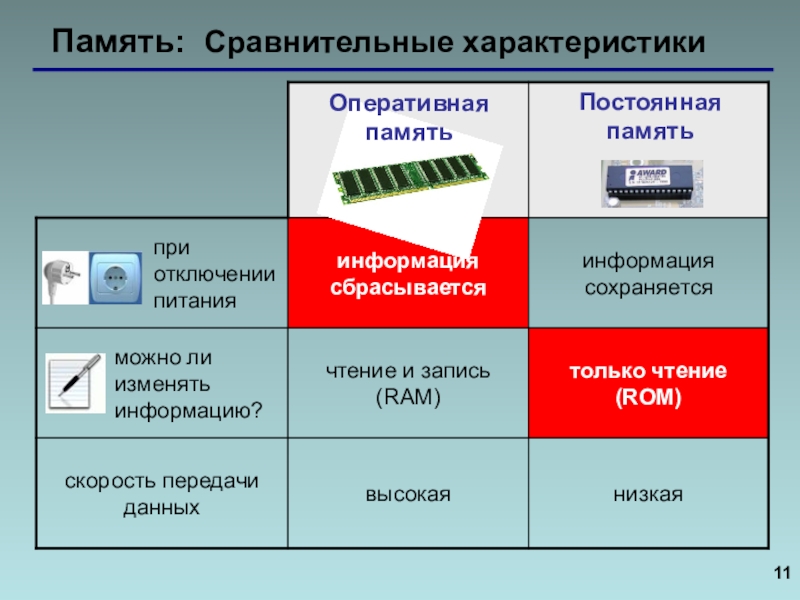

Память: Сравнительные характеристики.
Характеристики памяти.

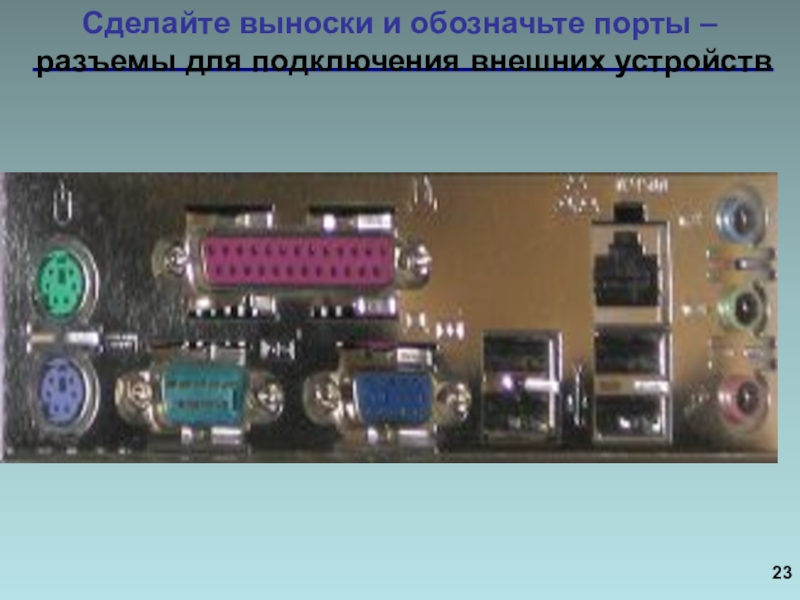

Порты – разъемы для подключения внешних устройств.
Контроль знаний

(DVD)

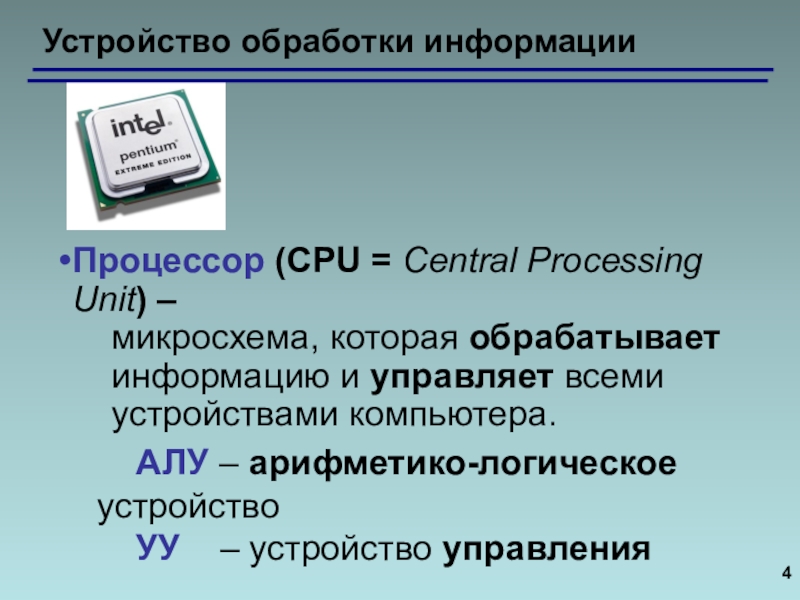

которая обрабатывает информацию и управляет всеми устройствами компьютера.
АЛУ – арифметико-логическое устройство УУ – устройство управления

(для ноутбуков)
Pentium D, Core 2 Duo (2 ядра)
Core 2 Quad (4 ядра)

K7, Athlon XP, Duron
Athlon 64
Sempron (для дома и ноутбуков)
Turion (для ноутбуков)
Opteron (для серверов)
Athlon 64 X2 (2 ядра)

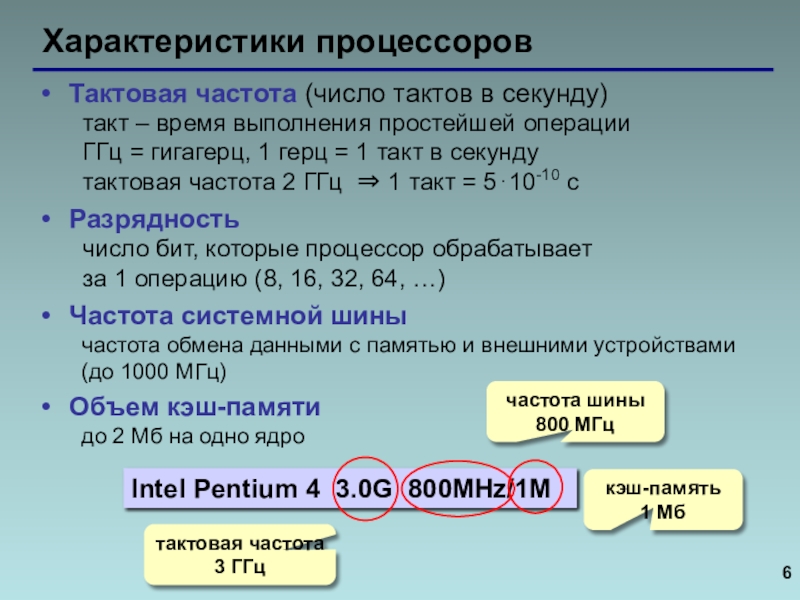

простейшей операции ГГц = гигагерц, 1 герц = 1 такт в секунду тактовая частота 2 ГГц ⇒ 1 такт = 5⋅10-10 с
Разрядность число бит, которые процессор обрабатывает за 1 операцию (8, 16, 32, 64, …)
Частота системной шины частота обмена данными с памятью и внешними устройствами (до 1000 МГц)
Объем кэш-памяти до 2 Мб на одно ядро

Intel Pentium 4 3.0G 800MHz/1M

тактовая частота 3 ГГц

частота шины 800 МГц

кэш-память
1 Мб

диск).



Дисководы – устройства для чтения и записи дисков.

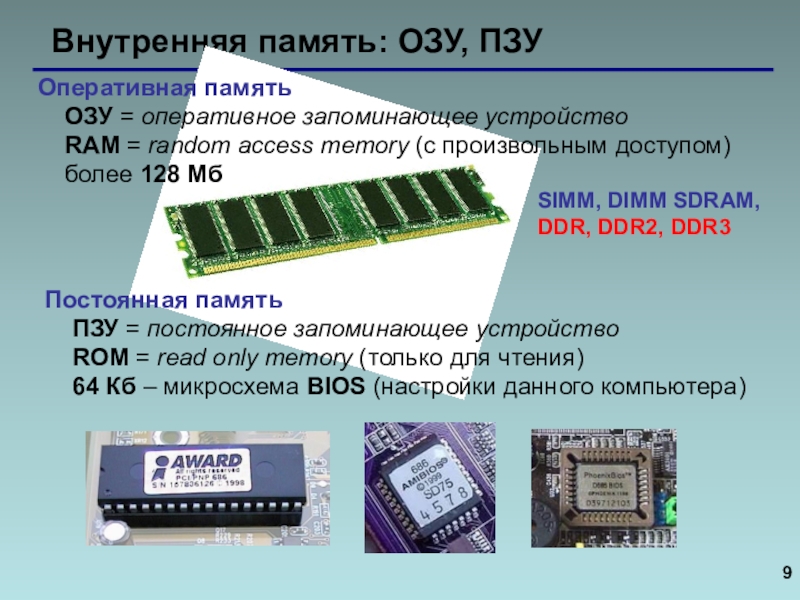

ОЗУ = оперативное запоминающее устройство
RAM = random access memory (с произвольным доступом)
более 128 Мб

Постоянная память
ПЗУ = постоянное запоминающее устройство
ROM = read only memory (только для чтения)
64 Кб – микросхема BIOS (настройки данного компьютера)

до 1 Тб
Быстродействие (время доступа) время, необходимое для чтения и записи минимальной порции данных (ОЗУ: < 10 нс, винчестеры: около 4 мс)
Разрядность число бит, которые читаются или записываются за 1 операцию (8, 16, 32, 64, …)
Доступ
произвольный – в любой момент могут быть переданы любые данные (ОЗУ, винчестер, flash-память)
последовательный – данные могут передаваться только в определенной последовательности (магнитная лента)

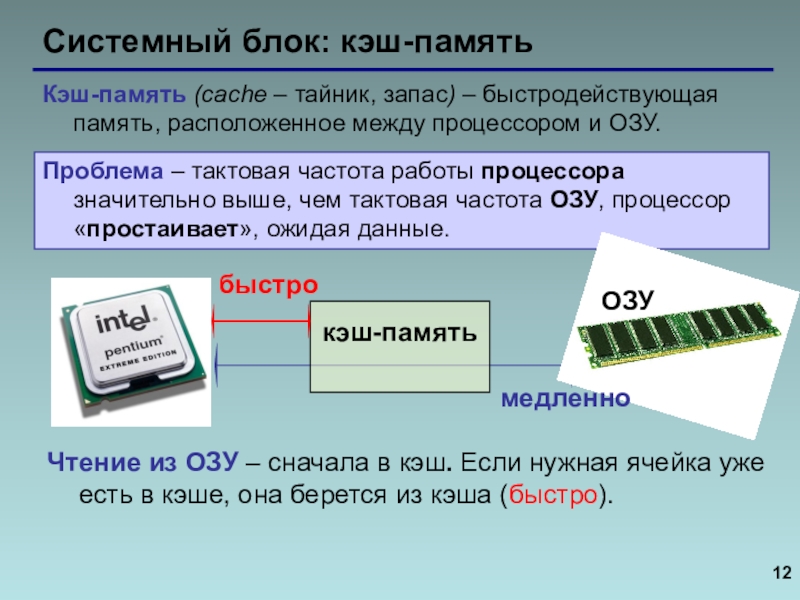

между процессором и ОЗУ.

Проблема – тактовая частота работы процессора значительно выше, чем тактовая частота ОЗУ, процессор «простаивает», ожидая данные.

кэш-память

ОЗУ

Чтение из ОЗУ – сначала в кэш. Если нужная ячейка уже есть в кэше, она берется из кэша (быстро).

медленно

быстро

же ячейки

неэффективно, если все время нужны разные ячейки

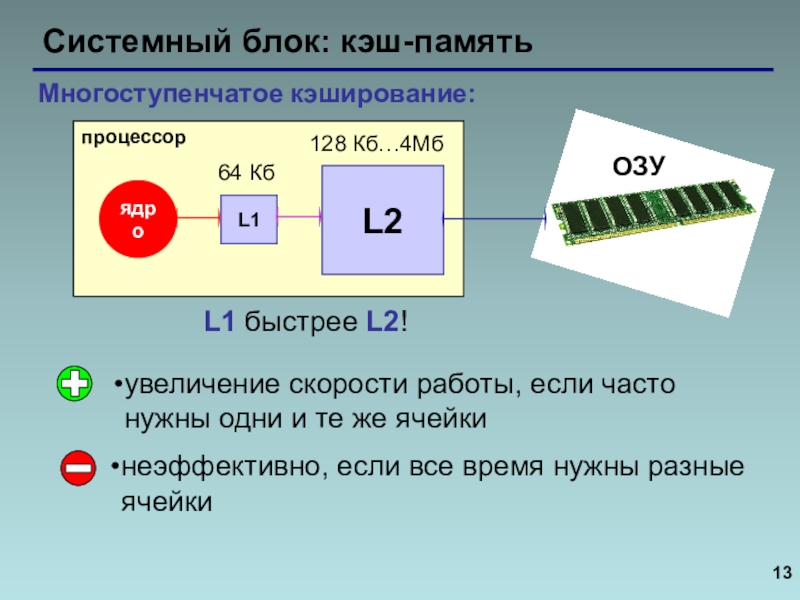

Многоступенчатое кэширование:

процессор

ядро

ОЗУ

L1

L2

64 Кб

128 Кб…4Мб

L1 быстрее L2!

данных 63 Кб/сек

дисковод CD-RW 52 × 32 × 52
чтение CD-ROM до 52× (52×150 Кб/сек)
запись CD-RW до 32×
запись CD-R до 52×

52x

комбо-привод
чтение и запись CD-ROM, CD-R, CD-RW
чтение DVD-ROM

дисковод DVD-RW
чтение и запись CD до 52×
запись DVD-RW, DVD+RW до 8× (8 × 9 ×150 Кб/сек)
запись DVD-R, DVD+R до 18×

(монитор)



сетевая карта (сеть)



контроллер дисковода (дисковод)

для простых задач

качество ниже, чем у отдельного устройства (скорость, цветопередача, четкость)

низкоскоростные устройства: модем, мышь

1 0 1 1 0 1 0 1 0 0 1 0 1 1 0

Параллельный порт (LPT1, Centronics) до 2 Мб/с
принтер

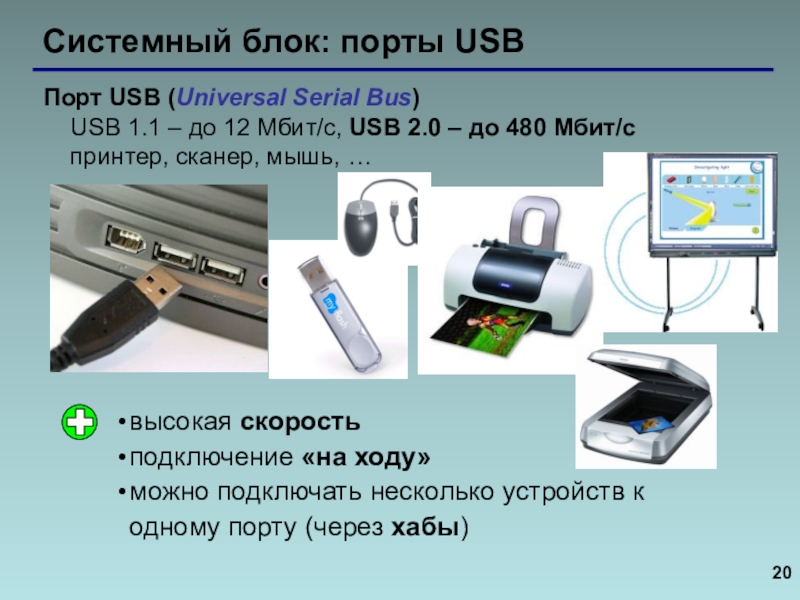

1.1 – до 12 Мбит/c, USB 2.0 – до 480 Мбит/c
принтер, сканер, мышь, …

высокая скорость
подключение «на ходу»
можно подключать несколько устройств к одному порту (через хабы)

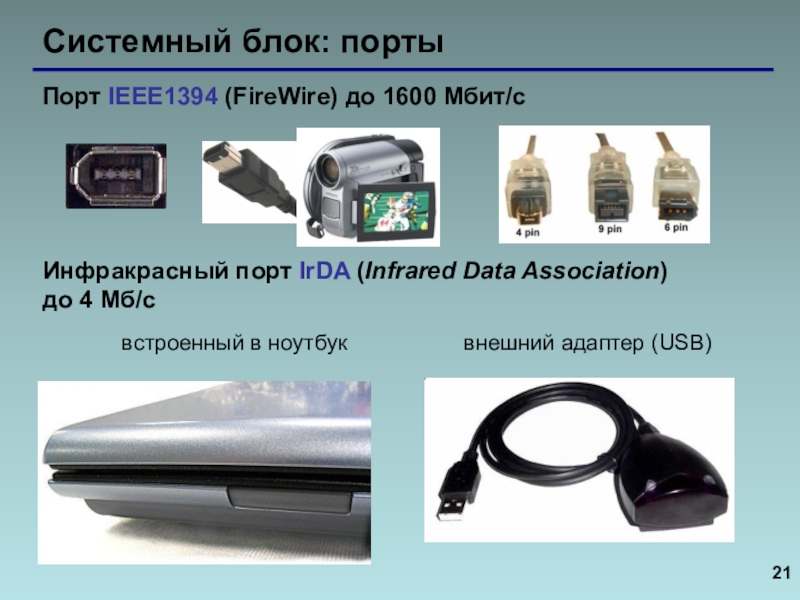

Data Association) до 4 Мб/с

встроенный в ноутбук

внешний адаптер (USB)

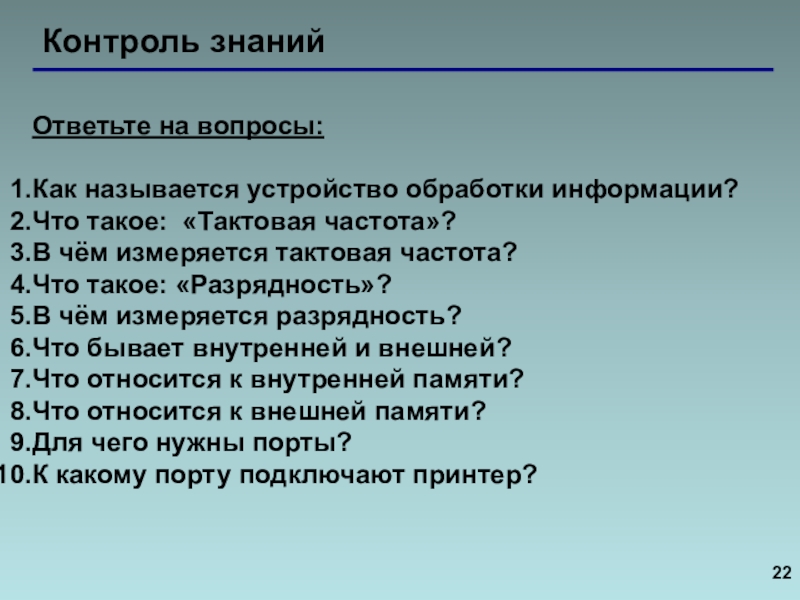

чём измеряется тактовая частота?
Что такое: «Разрядность»?
В чём измеряется разрядность?
Что бывает внутренней и внешней?
Что относится к внутренней памяти?
Что относится к внешней памяти?
Для чего нужны порты?
К какому порту подключают принтер?
