Презентация, доклад к уроку информатики Построение графиков функции с помощью электронной таблицы Excel

в электронной таблице на компьютере

другой. График позволяет отслеживать динамику изменения данных.

Значения независимой величины

Значения зависимой величины

Значения зависимой величины изображаются: в виде кривых; в виде точек; в виде кривых и точек.

У

Х

0

график

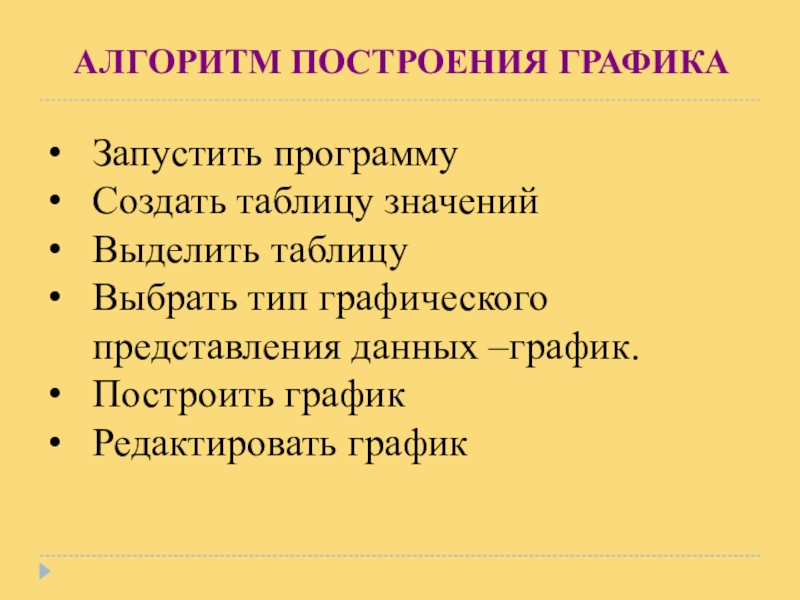

АЛГОРИТМ ПОСТРОЕНИЯ ГРАФИКА

данного графика хорошо известен вам по урокам математики, попробуем построить его средствами Excel.

Чтобы создать таблицу, нужно определить :
отрезок оси ОХ, на котором будет строиться график.
шаг переменной х, т.е. через какой промежуток будут вычисляться значения функции.

1. Сначала создается таблица значений функции у = f(х).

График будем строить на отрезке [-3;3] c шагом 0,5

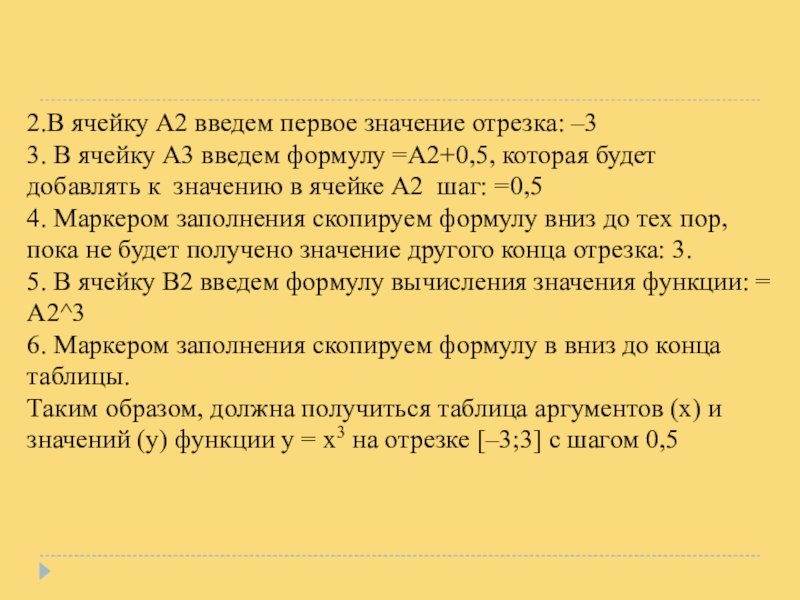

введем формулу =А2+0,5, которая будет добавлять к значению в ячейке А2 шаг: =0,5 4. Маркером заполнения скопируем формулу вниз до тех пор, пока не будет получено значение другого конца отрезка: 3. 5. В ячейку В2 введем формулу вычисления значения функции: = А2^3 6. Маркером заполнения скопируем формулу в вниз до конца таблицы.

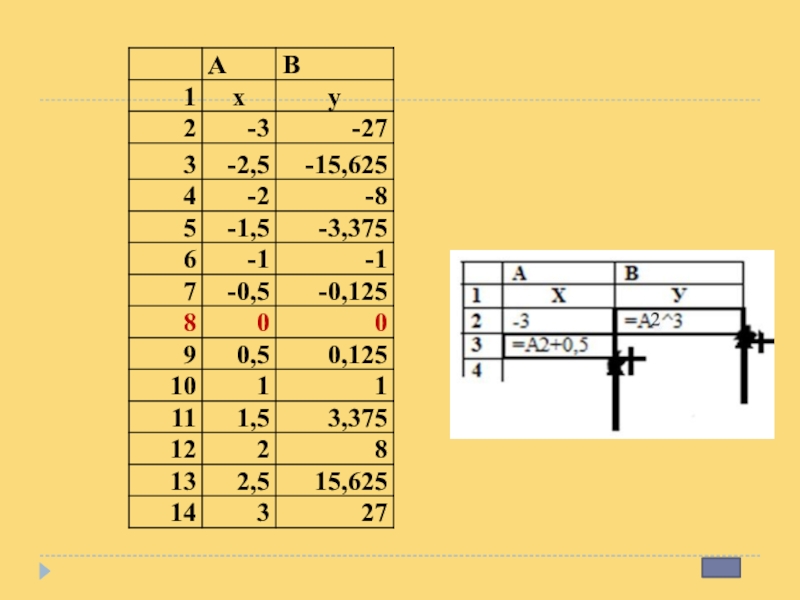

Таким образом, должна получиться таблица аргументов (х) и значений (у) функции у = х3 на отрезке [–3;3] с шагом 0,5

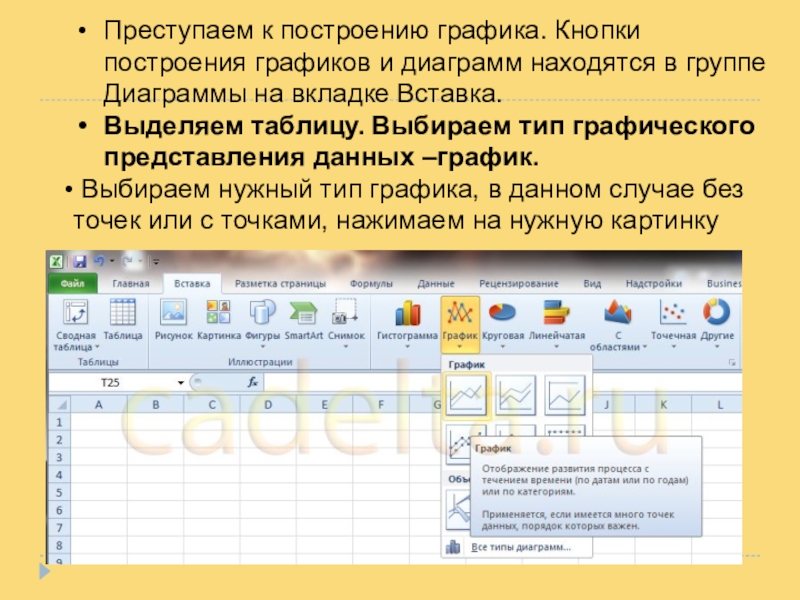

группе Диаграммы на вкладке Вставка.
Выделяем таблицу. Выбираем тип графического представления данных –график.
Выбираем нужный тип графика, в данном случае без точек или с точками, нажимаем на нужную картинку

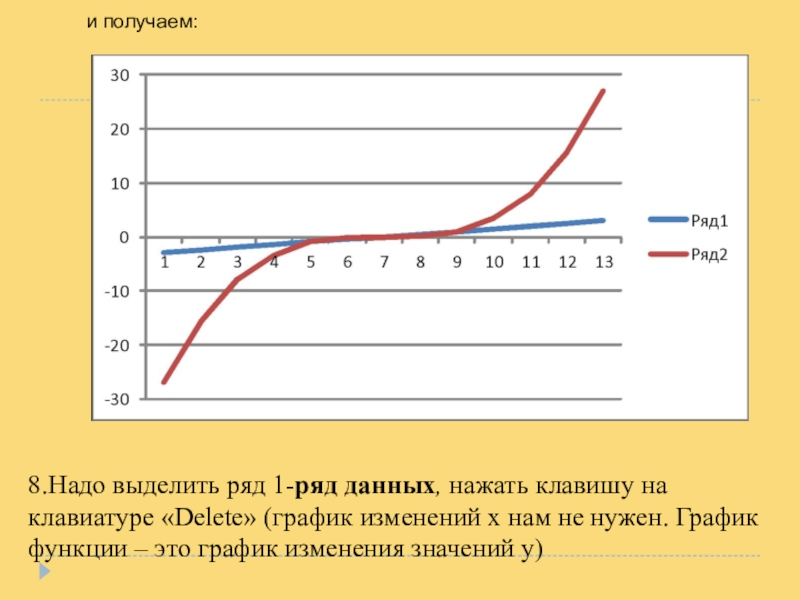

изменений х нам не нужен. График функции – это график изменения значений у)

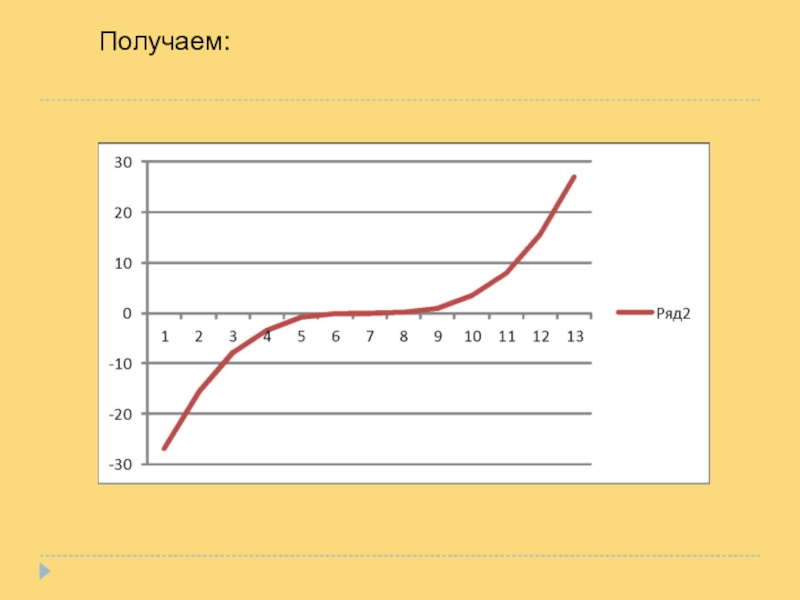

и получаем:

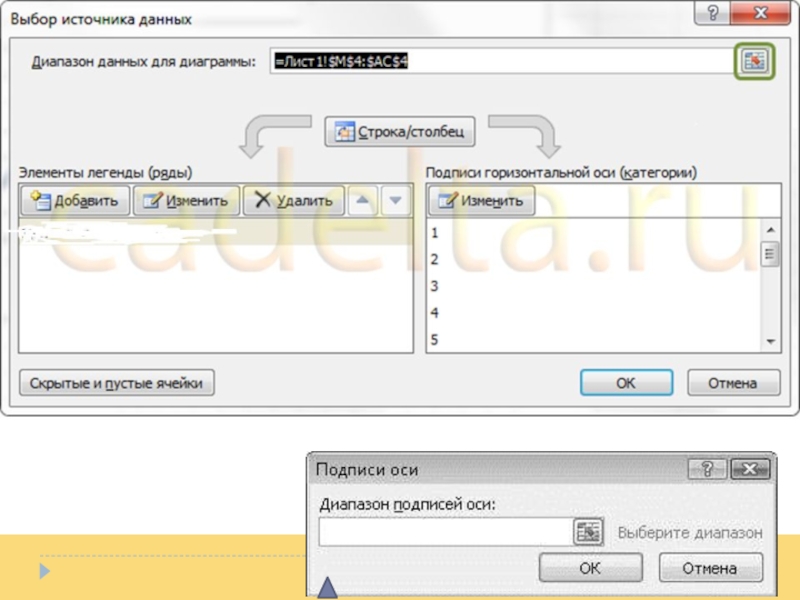

вызываем контекстное меню «Выбрать данные» «Выбор источника данных» в правой части выбираем «Подписи по горизонтальной оси» «Изменить» появляется таблица «Подписи по оси» вводим нужный нам диапазон - обводим значения Х в таблице и нажимаем ОК

график, и на вкладке «Макет» в группе «Оси» выберите «Оси» - «Основная горизонтальная ось» - «Дополнительные параметры основной горизонтальной оси». Откроется окно: «Формат оси» и здесь можно указать в какой категории с осью Х пересекается ось У. В нашем случае это
категория 8. И получаем:

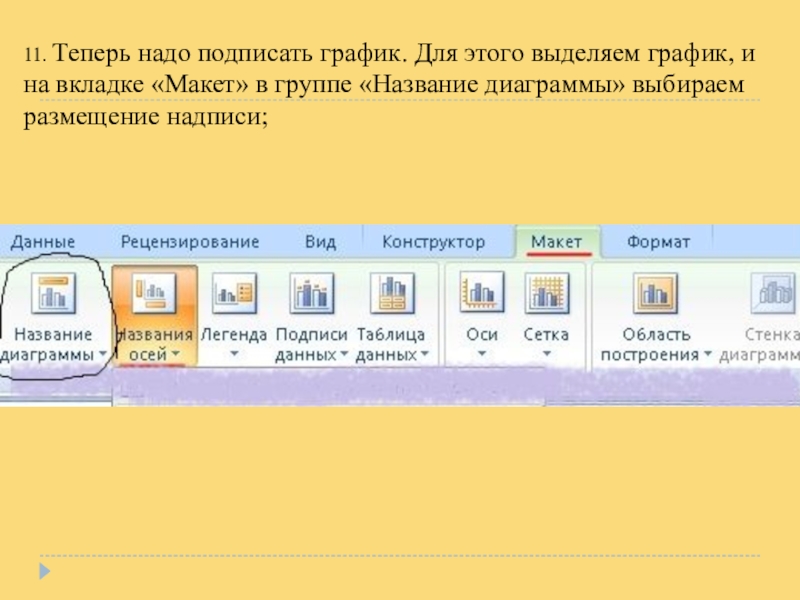

вкладке «Макет» в группе «Название диаграммы» выбираем размещение надписи;

выключать компьютеры.
Нельзя касаться тыльной стороны компьютера и проводов.
Нельзя работать мокрыми руками и во влажной одежде.
Нельзя нажимать клавиши ручкой или карандашом.
Нельзя ходить по классу, вставать со своего места.
В случае неисправности компьютера или при обнаружении запаха гари — подозвать учителя

[-3; 3] с шагом 0,2
Задание 2. Построить график функции
у = х3 +10 на участке [-5; 5] с шагом 0,5.
Задание 3. Построить график функции
на участке [-2; 2] с шагом 0,1

ПОСТРОИТЬ ГРАФИКИ ФУНКЦИЙ

построения графиков.
Составьте задание на построение графика функции в Excel

А. Анеликова «Лабораторные работы по Excel.»
3. Статья «Обучение компьютеру, Интернету, компьютерным программам» http://advanceduser.ru/microsoft-excel/postroenie-grafikov-v-excel-2010.html
4. Изображение компьютера : http://vtexx.com/images/top-desktop.jpg
