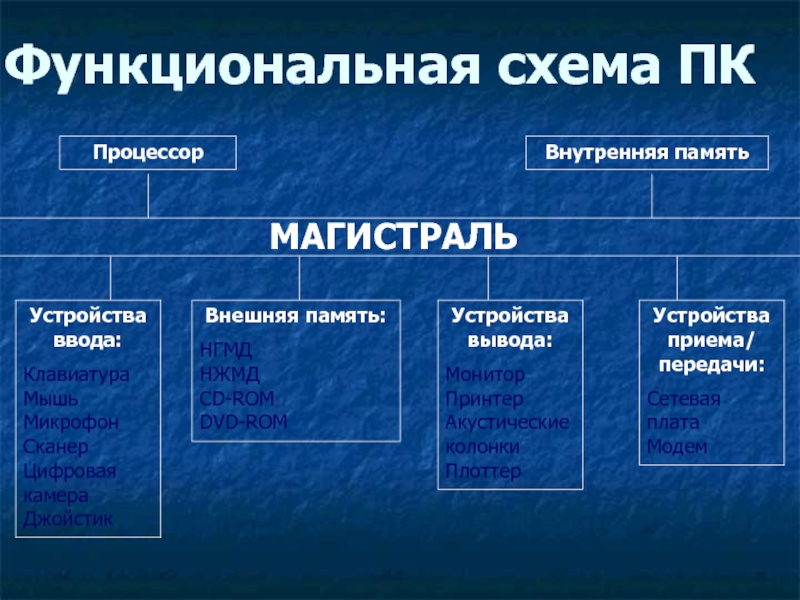

- 26. Функциональная схема ПК
- 27. Внешняя памятьВсе, что накапливается за многолетнюю работу
- 28. Внешняя памятьОбмениваться информацией непосредственно с процессором ВЗУ
- 29. Внешняя памятьВнешняя память по сравнению с оперативной
- 30. Внешняя памятьВ зависимости от технологии записи, хранения
- 31. Внешняя памятьДля работы с внешней памятью необходимо

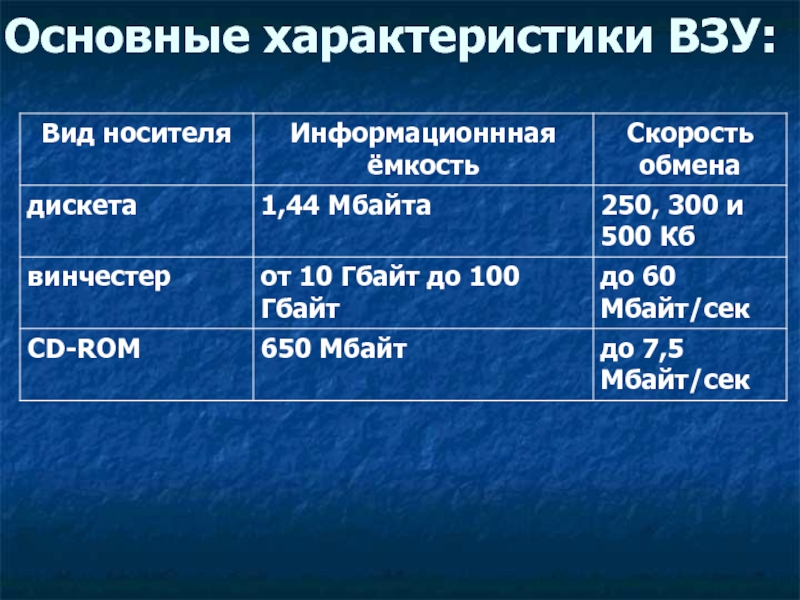

- 32. Основные характеристики ВЗУ:

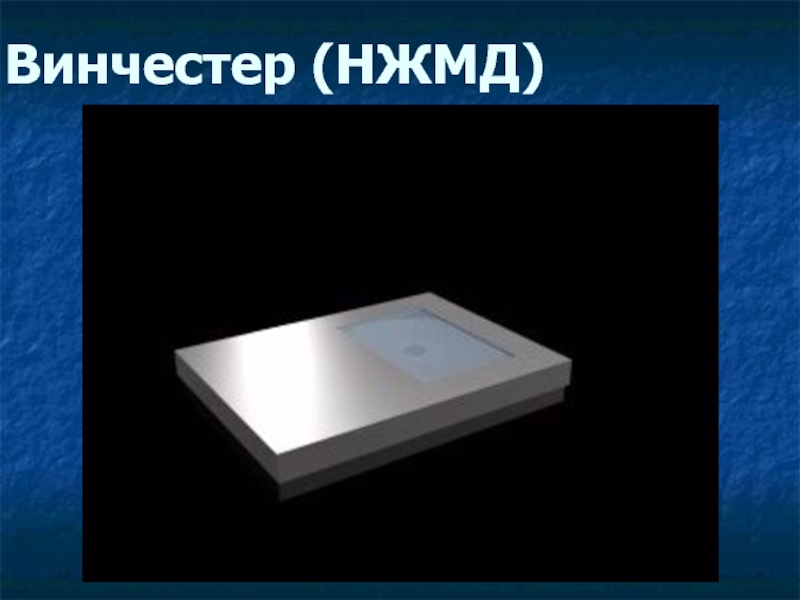

- 33. Винчестер (НЖМД)
- 34. Дисковод
- 35. CD-ROM
Архитектура ПКПод архитектурой компьютера будем понимать функциональную организацию компьютера, т.е. описание устройств, принципы их работы, информационные связи и взаимное соединение основных логических узлов компьютера: процессора, оперативной памяти и внешних устройств.

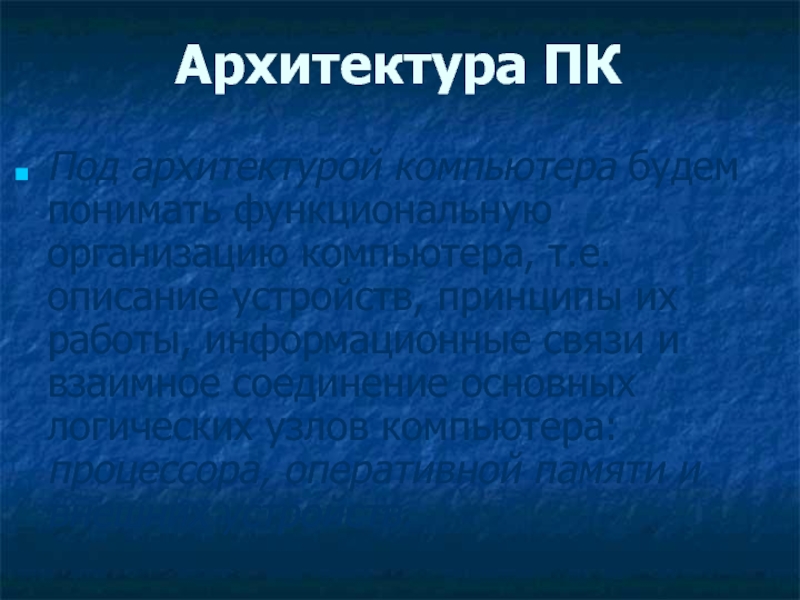

Слайд 2Архитектура ПК
Под архитектурой компьютера будем понимать функциональную организацию компьютера, т.е. описание
устройств, принципы их работы, информационные связи и взаимное соединение основных логических узлов компьютера: процессора, оперативной памяти и внешних устройств.
Слайд 3Общность архитектуры разных компьютеров обеспечивает их совместимость с точки зрения пользователя.
Слайд 4КЛАССИЧЕСКАЯ АРХИТЕКТУРА ФОН НЕЙМАНА
Несмотря на разнообразие существующих в настоящее время
ЭВМ, в основу их построения и работы заложены общие функциональные принципы, которые впервые были сформулированы американским математиком Джоном фон Нейманом и представлены им еще в 1945 году в "Предварительном докладе о машине EDVAC"

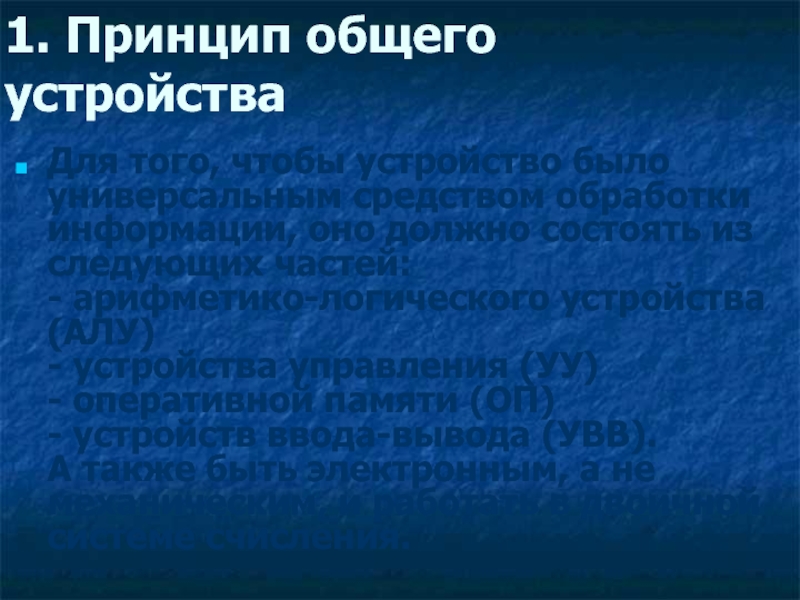

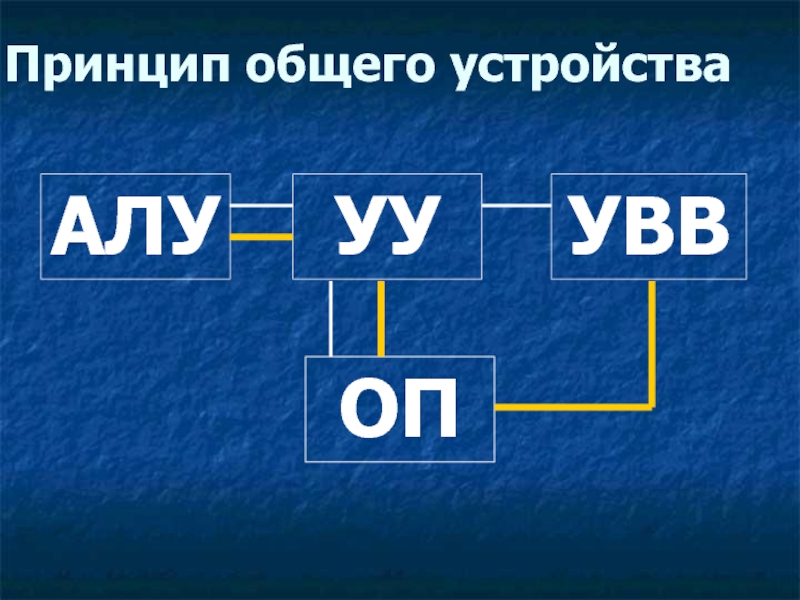

Слайд 51. Принцип общего устройства
Для того, чтобы устройство было универсальным средством
обработки информации, оно должно состоять из следующих частей:
- арифметико-логического устройства (АЛУ)
- устройства управления (УУ)
- оперативной памяти (ОП)
- устройств ввода-вывода (УВВ).
А также быть электронным, а не механическим, и работать в двоичной системе счисления.
Слайд 72. Принцип произвольного доступа к основной памяти
Память - это совокупность
ячеек с адресами, где хранится информация, закодированная двоичными числами. И каждому устройству в любой момент доступна любая ячейка основной памяти

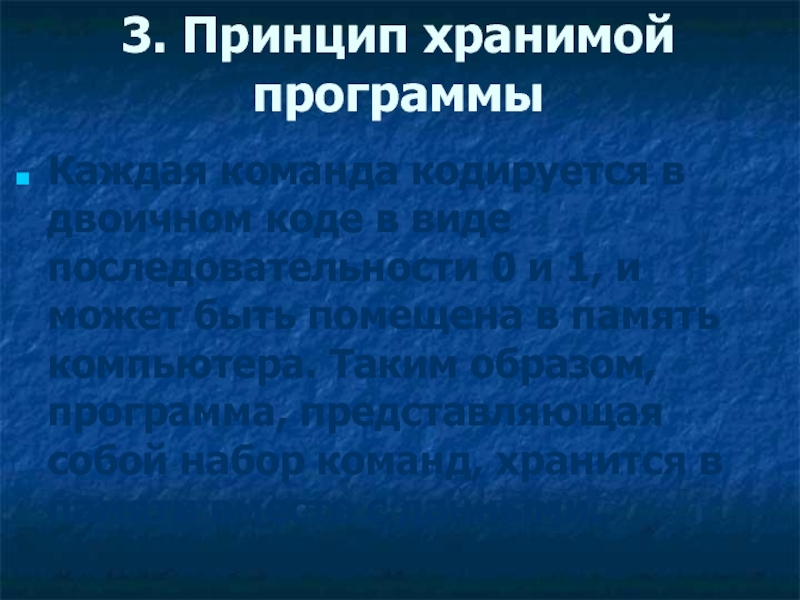

Слайд 83. Принцип хранимой программы
Каждая команда кодируется в двоичном коде в
виде последовательности 0 и 1, и может быть помещена в память компьютера. Таким образом, программа, представляющая собой набор команд, хранится в памяти вместе с данными.

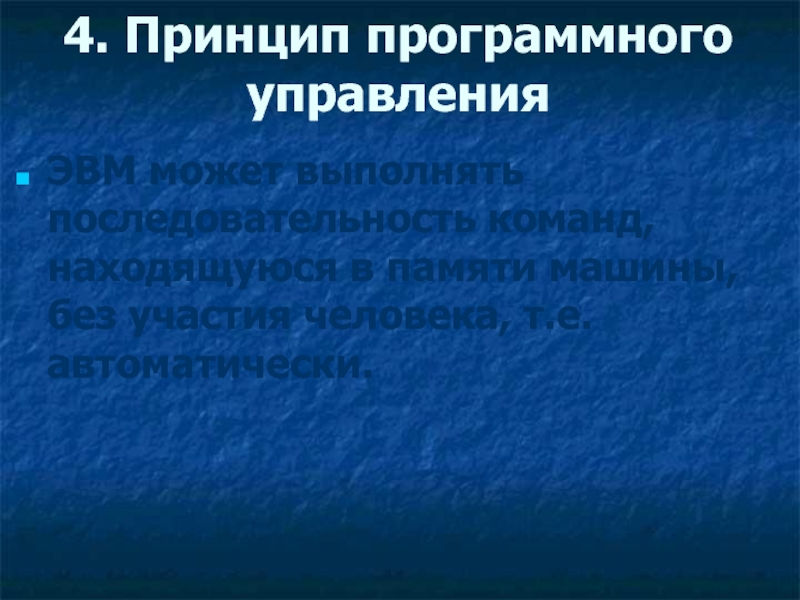

Слайд 94. Принцип программного управления
ЭВМ может выполнять последовательность команд, находящуюся в
памяти машины, без участия человека, т.е. автоматически.
Слайд 10ПРОЦЕССОР
Та часть процессора, которая выполняет команды, называется
арифметико-логическим устройством (АЛУ),
а
другая его часть, выполняющая функции управления устройствами, называется устройством управления (УУ). Обычно эти два устройства выделяются чисто условно, конструктивно они не разделены.
В составе процессора находится еще несколько устройств, называемых регистрами.

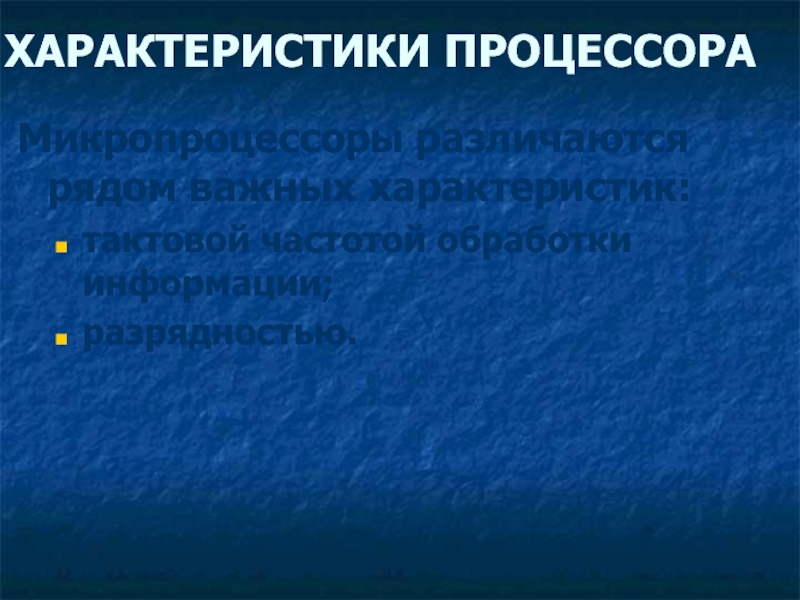

Слайд 11ХАРАКТЕРИСТИКИ ПРОЦЕССОРА
Микропроцессоры различаются рядом важных характеристик:
тактовой частотой обработки информации;
разрядностью.
Слайд 12Тактовая частота
Тактом называют интервал времени между двумя последовательными импульсами электрического
тока.
Эти импульсы вырабатывает тактовый генератор частоты, расположенный на системной плате.
Тактовая частота – это количество тактов в секунду и измеряется в мегагерцах(1МГц= 1 млн тактов/сек).
Эти импульсы вырабатывает тактовый генератор частоты, расположенный на системной плате.
Тактовая частота – это количество тактов в секунду и измеряется в мегагерцах(1МГц= 1 млн тактов/сек).

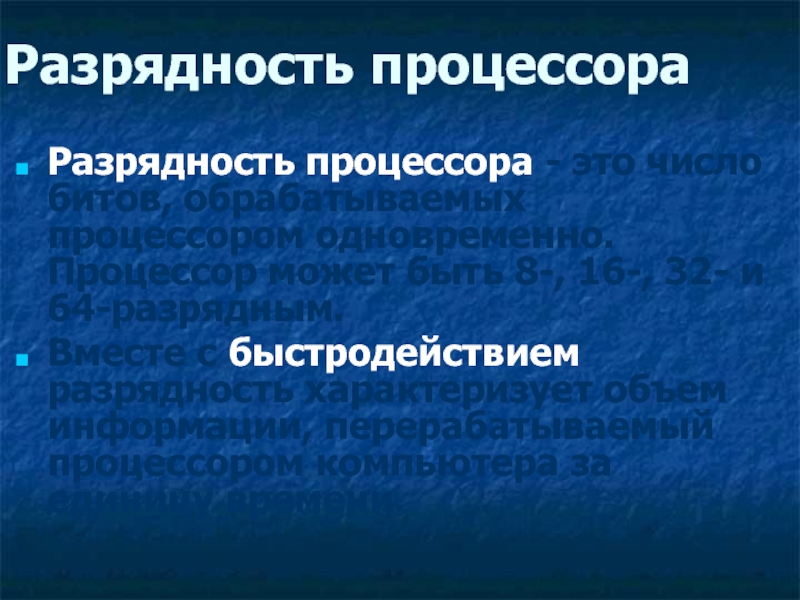

Слайд 13Разрядность процессора
Разрядность процессора - это число битов, обрабатываемых процессором одновременно.
Процессор может быть 8-, 16-, 32- и 64-разрядным.
Вместе с быстродействием разрядность характеризует объем информации, перерабатываемый процессором компьютера за единицу времени.
Вместе с быстродействием разрядность характеризует объем информации, перерабатываемый процессором компьютера за единицу времени.
Слайд 14Устройство памяти
Память компьютера построена из двоичных запоминающих элементов - битов, объединенных
в группы по 8 битов, которые называются байтами.
(Единицы измерения памяти совпадают с единицами измерения информации).
Все байты пронумерованы. Номер байта называется его адресом.

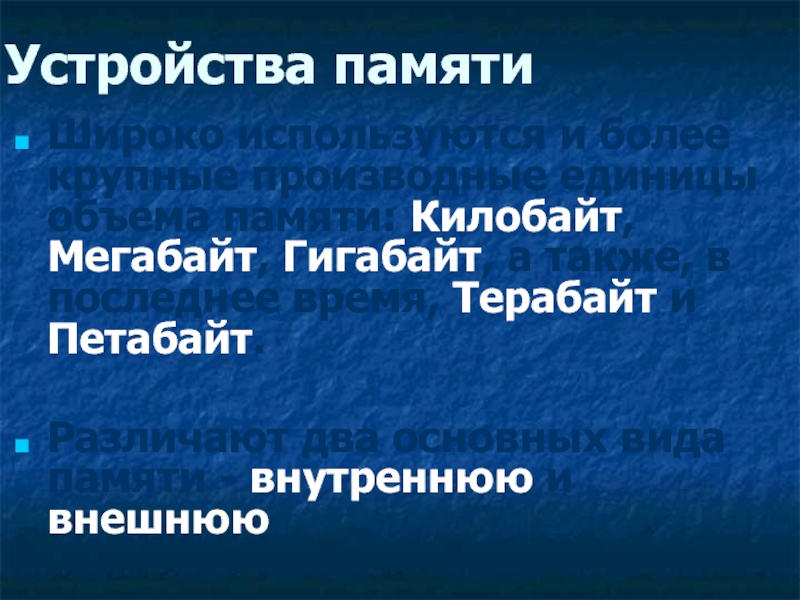

Слайд 15Устройства памяти
Широко используются и более крупные производные единицы объема памяти:
Килобайт, Мегабайт, Гигабайт, а также, в последнее время, Терабайт и Петабайт.
Различают два основных вида памяти - внутреннюю и внешнюю .
Различают два основных вида памяти - внутреннюю и внешнюю .

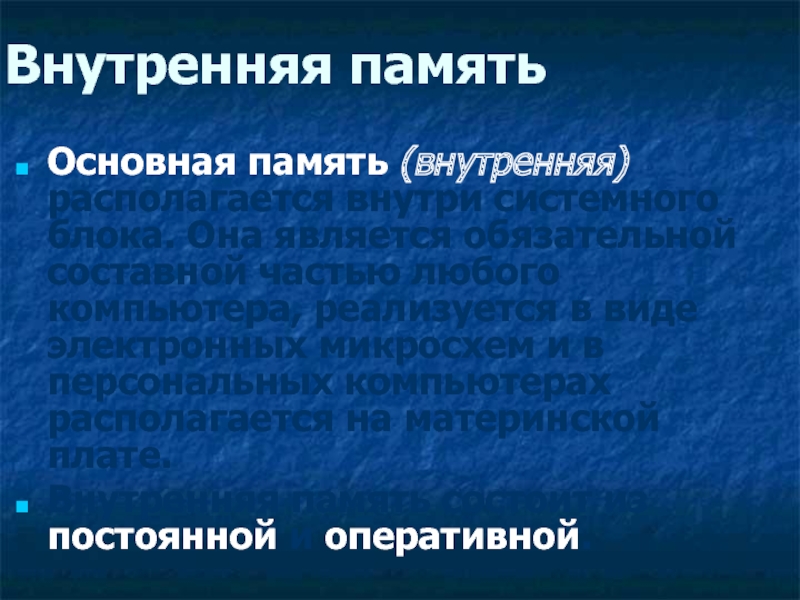

Слайд 16Внутренняя память
Основная память (внутренняя) располагается внутри системного блока. Она является
обязательной составной частью любого компьютера, реализуется в виде электронных микросхем и в персональных компьютерах располагается на материнской плате.
Внутренняя память состоит из постоянной и оперативной.
Внутренняя память состоит из постоянной и оперативной.

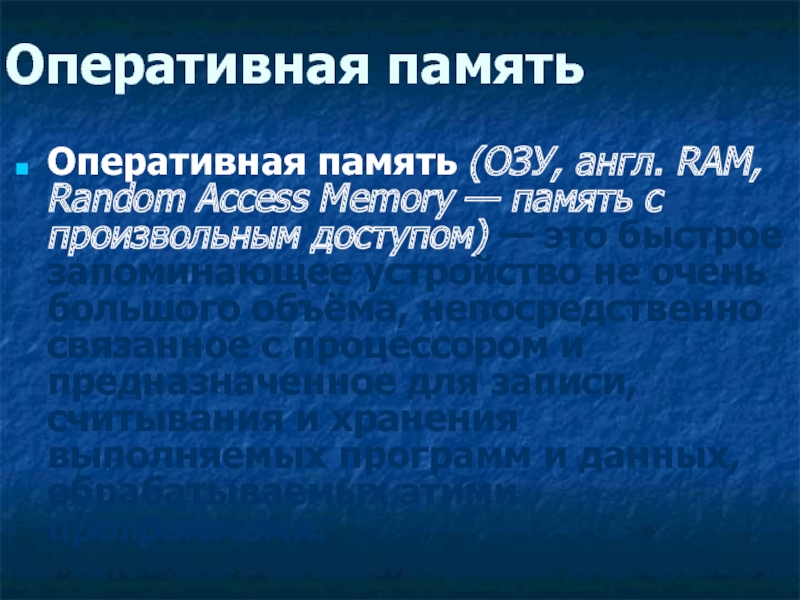

Слайд 17Оперативная память
Оперативная память (ОЗУ, англ. RAM, Random Access Memory —
память с произвольным доступом) — это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

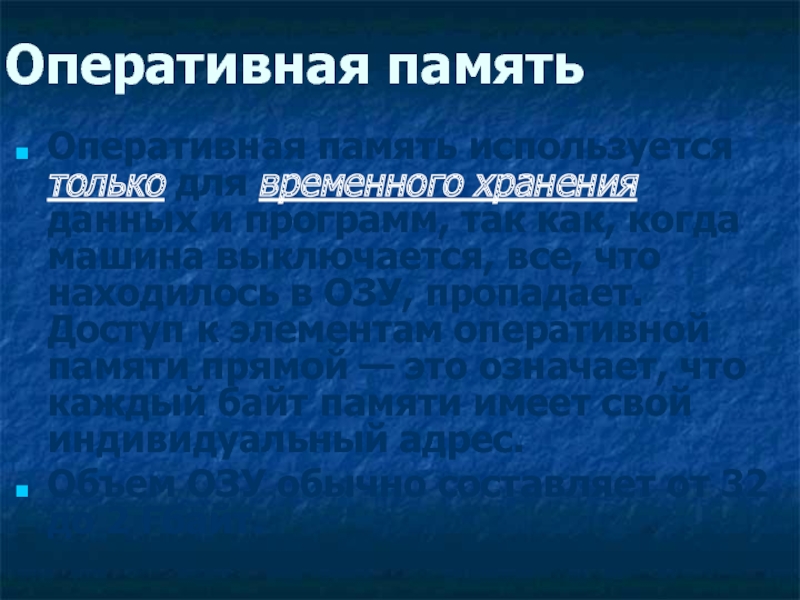

Слайд 18Оперативная память
Оперативная память используется только для временного хранения данных и
программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.
Объем ОЗУ обычно составляет от 32 до 2 Гбайт.
Объем ОЗУ обычно составляет от 32 до 2 Гбайт.

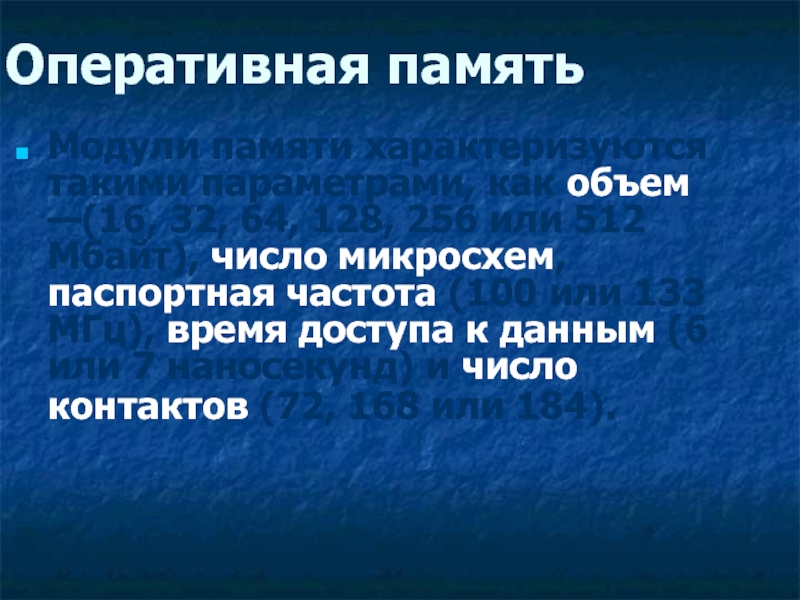

Слайд 19Оперативная память
Модули памяти характеризуются такими параметрами, как объем —(16, 32,
64, 128, 256 или 512 Мбайт), число микросхем, паспортная частота (100 или 133 МГц), время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184).
Слайд 20Кэш-память
Кэш (англ. cache), или сверхоперативная память — очень быстрое ЗУ
небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

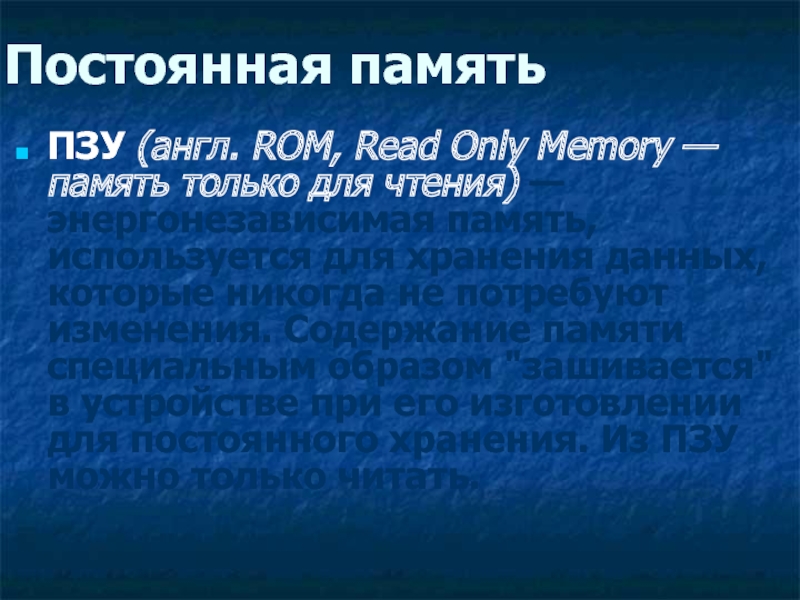

Слайд 21Постоянная память
ПЗУ (англ. ROM, Read Only Memory — память только
для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом "зашивается" в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

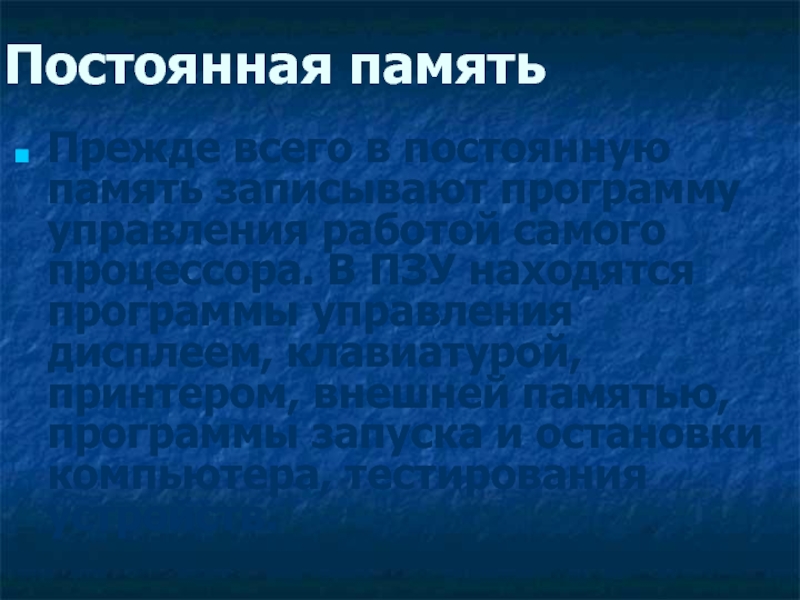

Слайд 22Постоянная память
Прежде всего в постоянную память записывают программу управления работой
самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

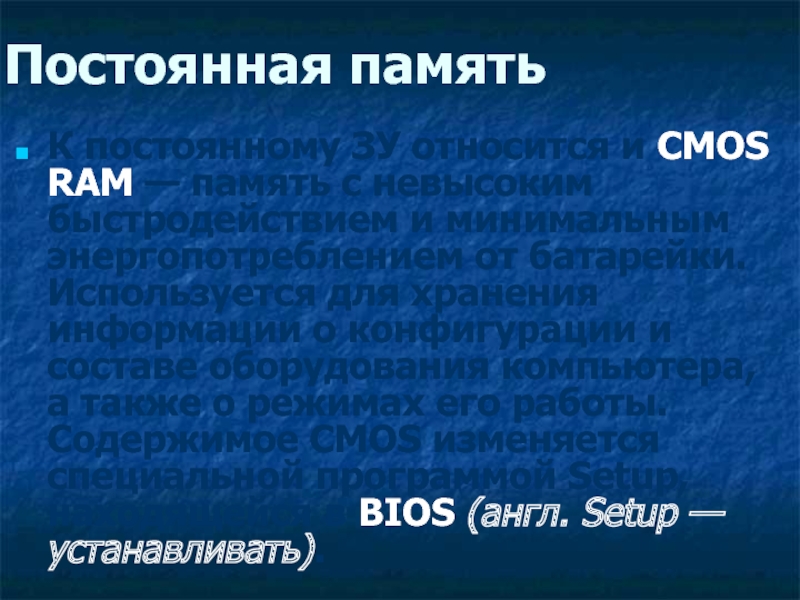

Слайд 23Постоянная память
К постоянному ЗУ относится и CMOS RAM — память
с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.
Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Setup — устанавливать).
Слайд 24Постоянная память
Flash Memory — энергонезависимая память, допускающая многократ-ную перезапись своего
содержимо-го с дискеты. Ее важнейшая микросхема — BIOS (базовая система ввода-вывода) — совокуп-ность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операцион-ной системы в оперативную память.
Слайд 25Видеопамять
VRAM — разновидность оперативного ЗУ, в котором хранятся закодированные изображения.
Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.
Слайд 27Внешняя память
Все, что накапливается за многолетнюю работу на компьютере (программы, данные,
графика, документы и др.), хранится именно во внешней памяти. При отключении питания компьютера внешняя память, в отличие от оперативной, сохраняет помещенную в нее информацию сколь угодно долго.

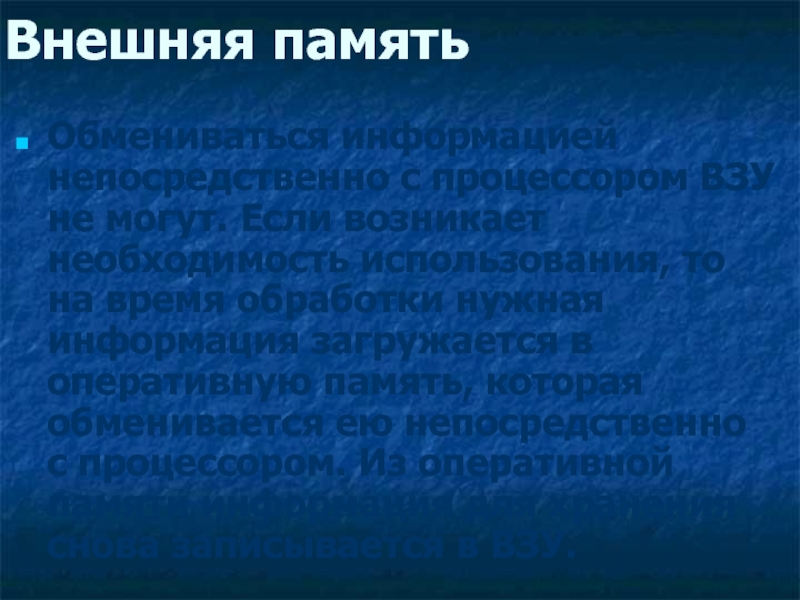

Слайд 28Внешняя память
Обмениваться информацией непосредственно с процессором ВЗУ не могут. Если возникает
необходимость использования, то на время обработки нужная информация загружается в оперативную память, которая обменивается ею непосредственно с процессором. Из оперативной памяти информация для хранения снова записывается в ВЗУ.

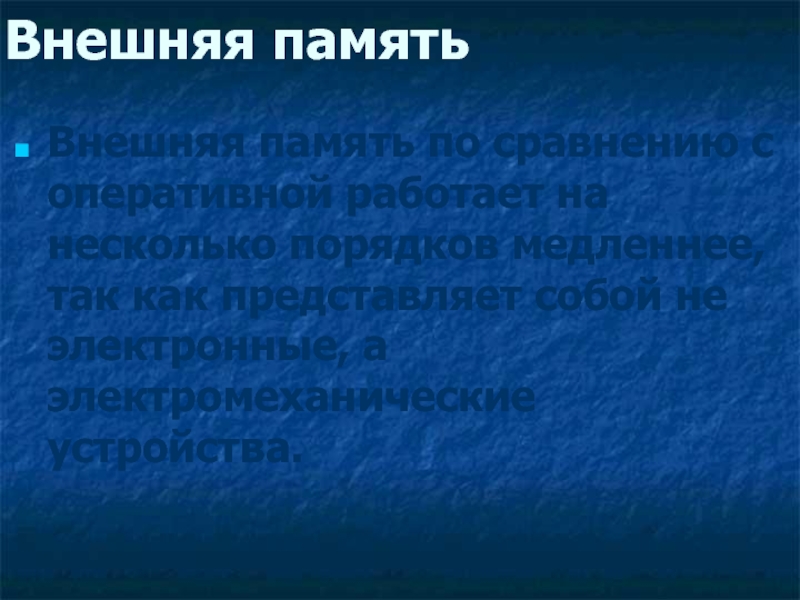

Слайд 29Внешняя память
Внешняя память по сравнению с оперативной работает на несколько порядков
медленнее, так как представляет собой не электронные, а электромеханические устройства.

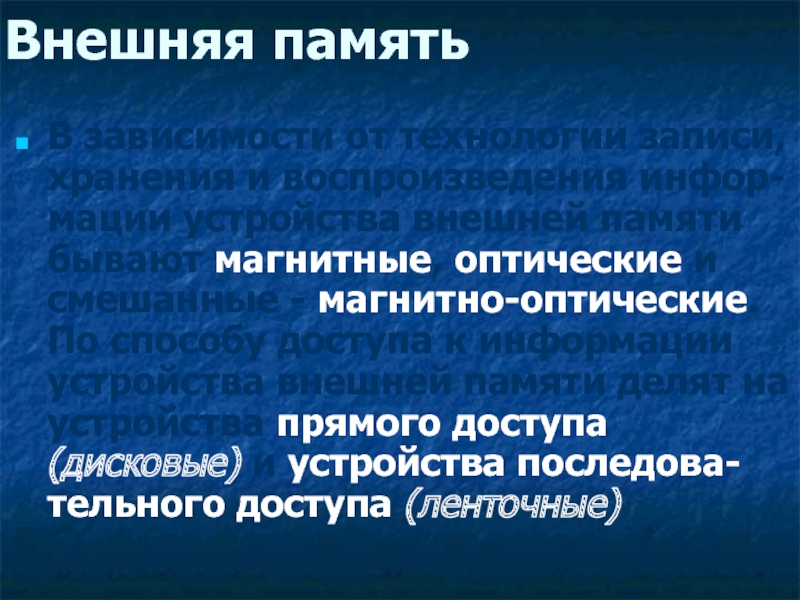

Слайд 30Внешняя память
В зависимости от технологии записи, хранения и воспроизведения инфор-мации устройства
внешней памяти бывают магнитные, оптические и смешанные - магнитно-оптические. По способу доступа к информации устройства внешней памяти делят на устройства прямого доступа (дисковые) и устройства последова-тельного доступа (ленточные).

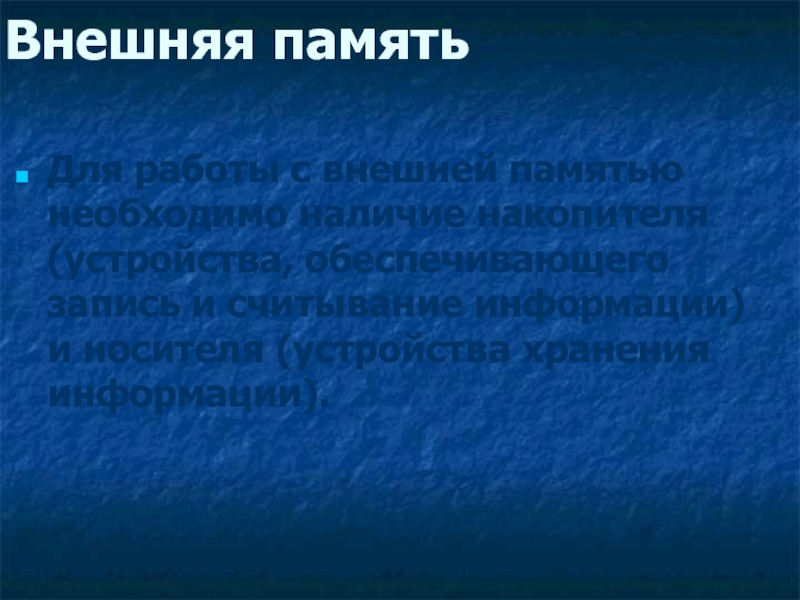

Слайд 31Внешняя память
Для работы с внешней памятью необходимо наличие накопителя (устройства, обеспечивающего
запись и считывание информации) и носителя (устройства хранения информации).
