Презентация, доклад к уроку информатики Графические операторы в Паскале

Содержание

графический режим: Для вывода графических изображений на экран монитора в языке Pascal существует модуль из стандартной библиотеки Graph, подключение которой осуществляется стандартным способом uses Graph;

Слайд 1Графика в ПАСКАЛЕ

Графика  в ПАСКАЛЕ

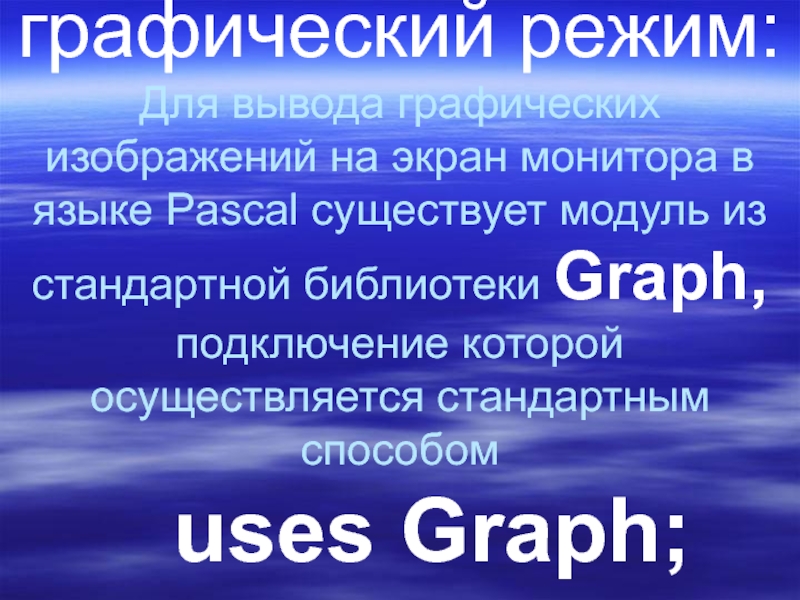

Слайд 2графический режим: Для вывода графических изображений на экран монитора в языке

Pascal существует модуль из стандартной библиотеки Graph, подключение которой осуществляется стандартным способом uses Graph;
графический режим:  Для вывода графических изображений на экран монитора в языке Pascal существует модуль из стандартной

Слайд 3program var begin

readln end.

Запись графического модуля в структуре программы:

uses graph;

closegraph;

-графический модуль

-закрытие графического режима

program 			   			 var  begin

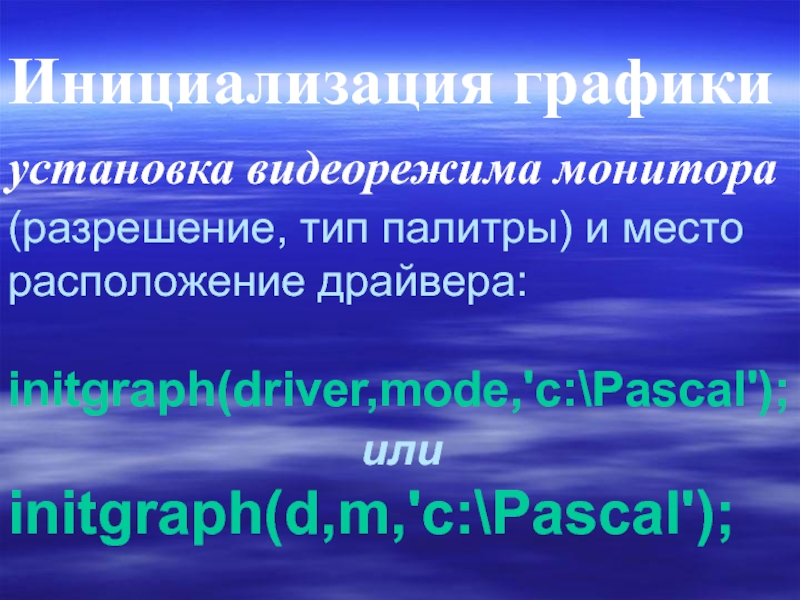

Слайд 4Инициализация графики установка видеорежима монитора (разрешение,

тип палитры) и место расположение драйвера: initgraph(driver,mode,'c:\Pascal'); или initgraph(d,m,'c:\Pascal');
Инициализация графики    установка видеорежима монитора    (разрешение, тип палитры) и место расположение

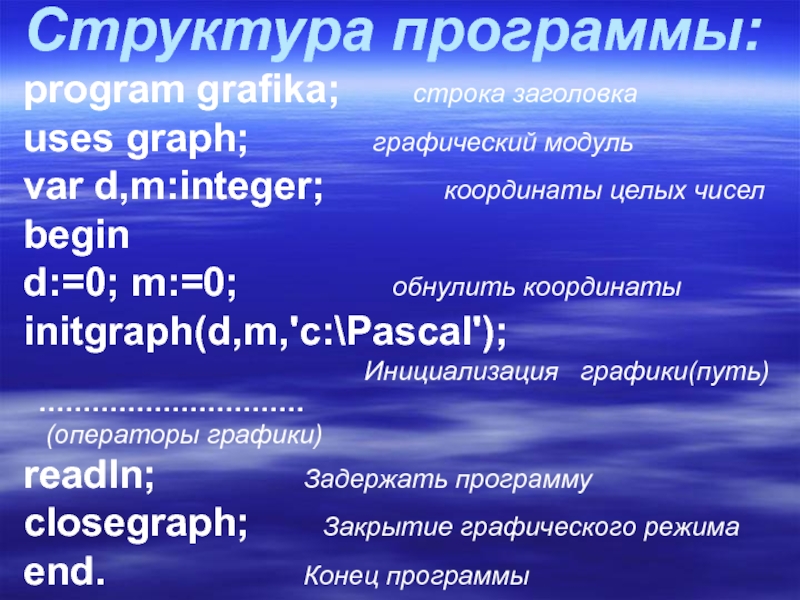

Слайд 5Структура программы: program grafika; строка заголовка

uses graph; графический модуль var d,m:integer; координаты целых чисел begin d:=0; m:=0; обнулить координаты initgraph(d,m,'c:\Pascal'); Инициализация графики(путь) ………………………… (операторы графики) readln; Задержать программу closegraph; Закрытие графического режима end. Конец программы
Структура программы: program grafika; 	  строка заголовка

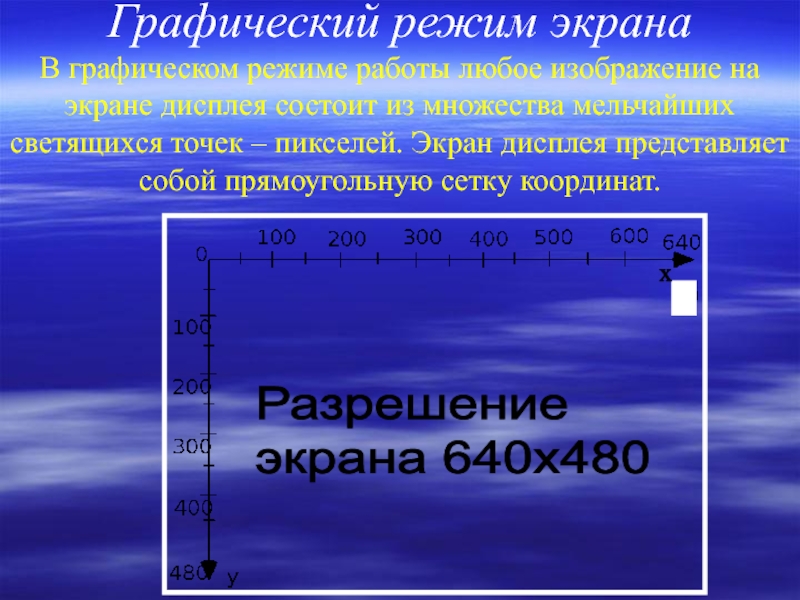

Слайд 6Графический режим экрана В графическом режиме работы любое изображение на экране

дисплея состоит из множества мельчайших светящихся точек – пикселей. Экран дисплея представляет собой прямоугольную сетку координат.

Разрешение экрана 640х480

Графический режим экрана  В графическом режиме работы любое изображение на экране дисплея состоит из множества мельчайших

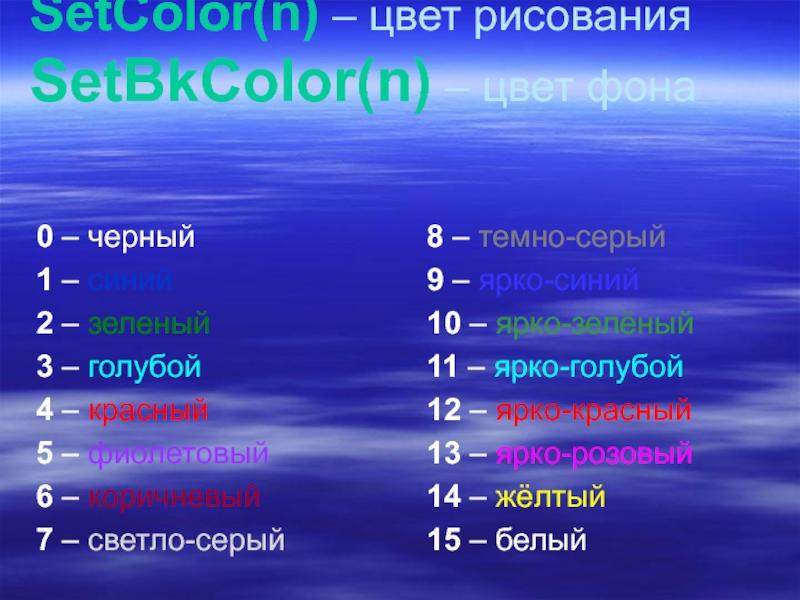

Слайд 7 Операторы цвета: SetColor(n) – цвет рисования SetBkColor(n) – цвет фона
0 –

черный
1 – синий
2 – зеленый
3 – голубой
4 – красный
5 – фиолетовый
6 – коричневый
7 – светло-серый

8 – темно-серый
9 – ярко-синий
10 – ярко-зелёный
11 – ярко-голубой
12 – ярко-красный
13 – ярко-розовый
14 – жёлтый
15 – белый

Операторы цвета: SetColor(n) – цвет рисования SetBkColor(n) – цвет фона 0 – черный1 – синий2

Слайд 8Операторы графики

Операторы графики

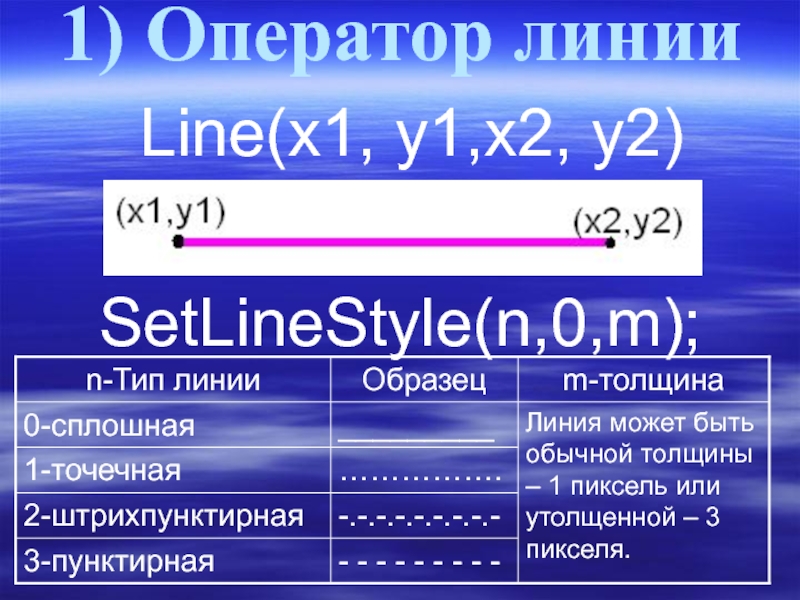

Слайд 9 1) Оператор линии Line(х1, у1,х2,

у2) SetLineStyle(n,0,m);
1) Оператор линии  Line(х1, у1,х2, у2)

Слайд 10 2) Прямоугольник Rectangle(х1, у1,х2, у2)

2) Прямоугольник  Rectangle(х1, у1,х2, у2)

Слайд 113)Закрашенный прямоугольник
Bar(х1, у1,х2, у2)
SETFILLSTYLE(№ стиля, № цвета);
-установить цвет и стиль закраски:


3)Закрашенный прямоугольникBar(х1, у1,х2, у2)SETFILLSTYLE(№ стиля, № цвета);-установить цвет и стиль закраски:

Слайд 134) Окружность Circle(х, у,R)

4) Окружность  Circle(х, у,R)

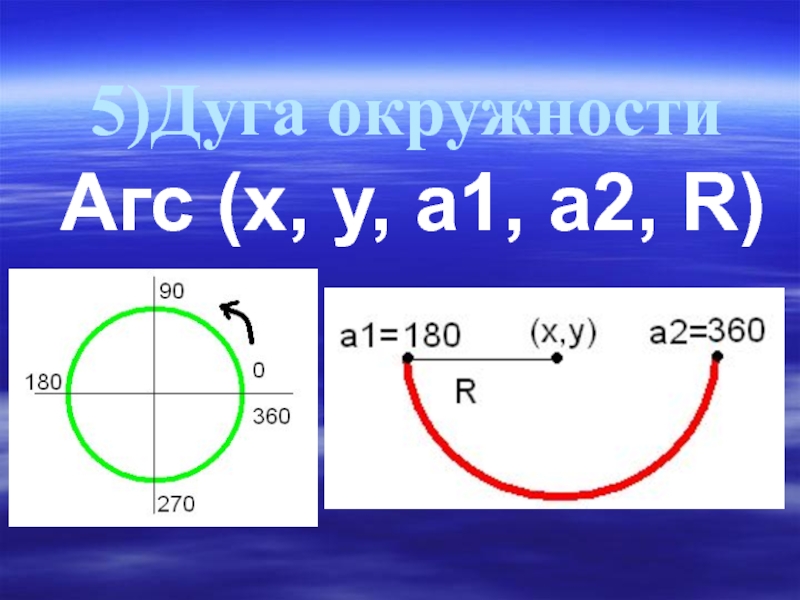

Слайд 145)Дуга окружности Агс (х, у, а1, а2, R)

5)Дуга окружности  Агс (х, у, а1, а2, R)

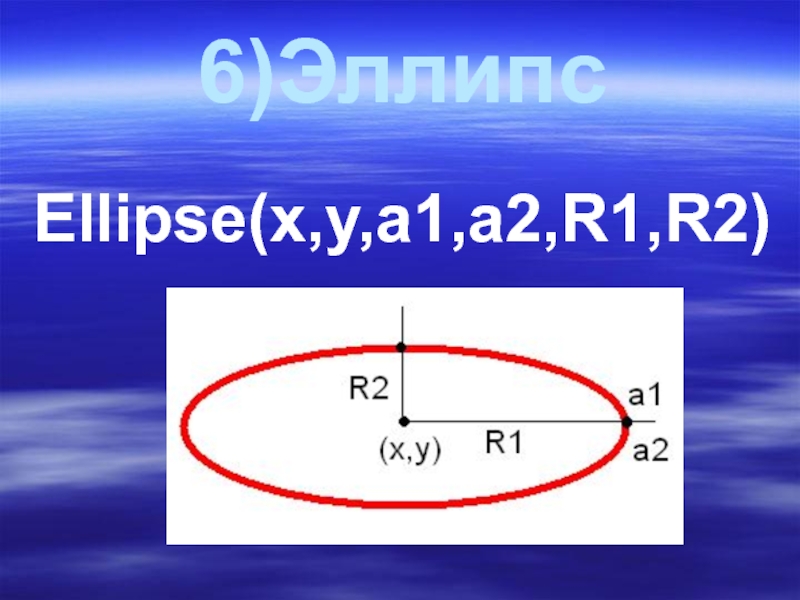

Слайд 156)Эллипс Еllірsе(х,у,а1,а2,R1,R2)

6)Эллипс   Еllірsе(х,у,а1,а2,R1,R2)

Слайд 167) Закрашенный эллипс Fillеllipse(х,у,R1,R2)

7) Закрашенный эллипс  Fillеllipse(х,у,R1,R2)

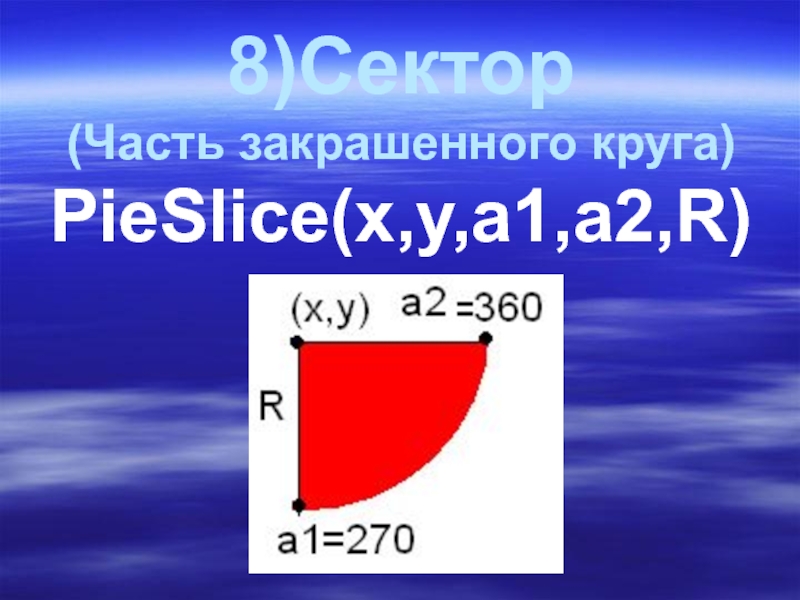

Слайд 178)Сектор (Часть закрашенного круга) РіeSlісе(х,у,а1,а2,R)

8)Сектор (Часть закрашенного круга)  РіeSlісе(х,у,а1,а2,R)

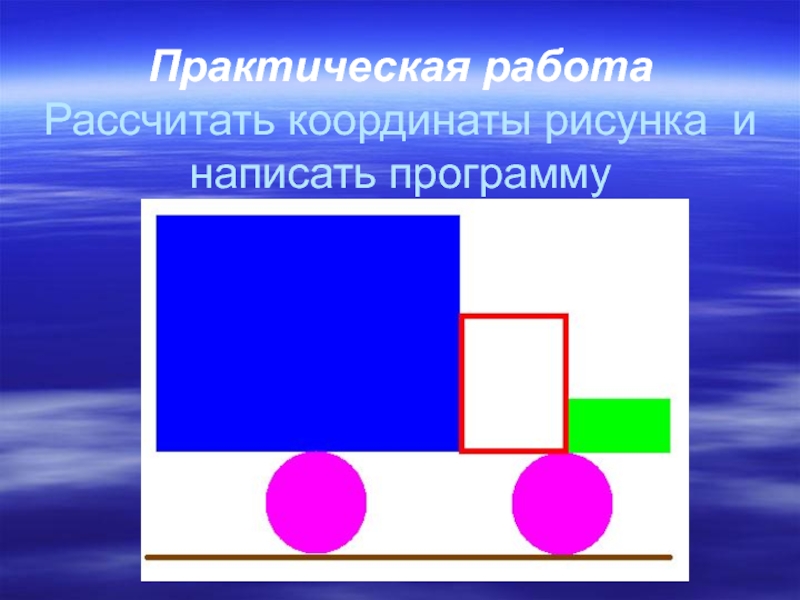

Слайд 18Практическая работа Рассчитать координаты рисунка и написать программу

Практическая работа Рассчитать координаты рисунка и написать программу

Слайд 19Расчет координат

Расчет координат

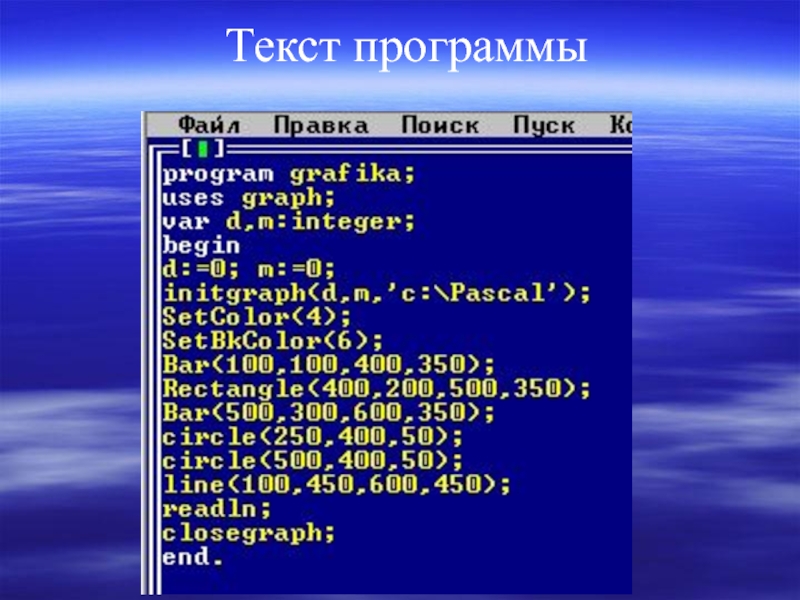

Слайд 20Текст программы

Текст программы

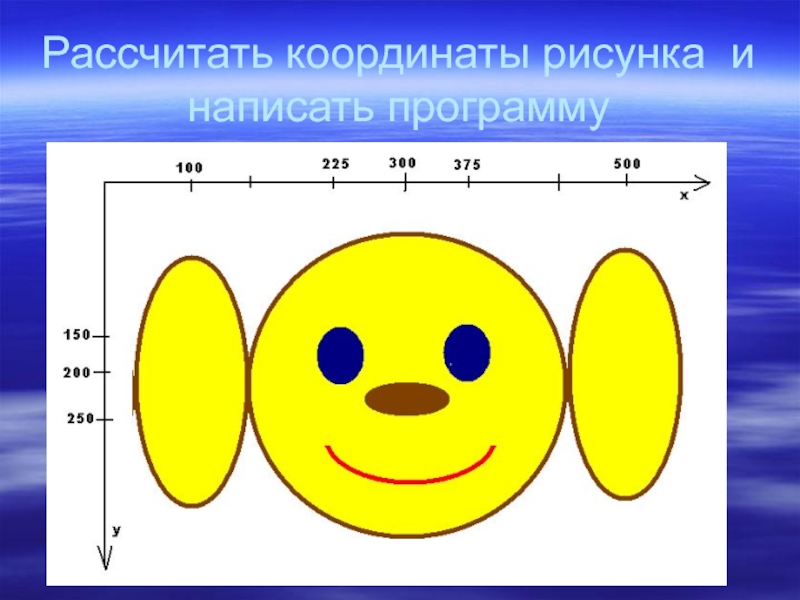

Слайд 21Рассчитать координаты рисунка и написать программу

Рассчитать координаты рисунка и написать программу

Слайд 22Текст программы

Текст программы

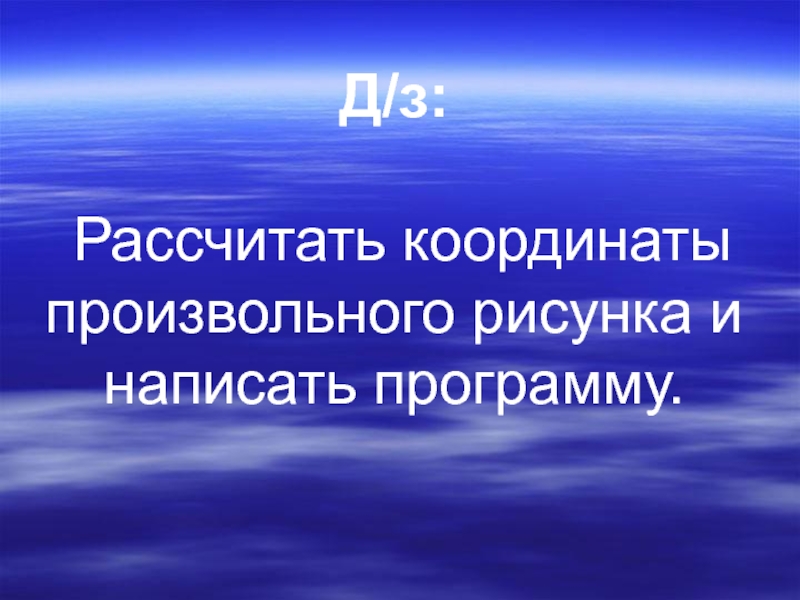

Слайд 23Д/з: Рассчитать координаты произвольного рисунка и написать программу.

Д/з:    Рассчитать координаты произвольного рисунка и написать программу.

Слайд 24Спасибо за внимание.

Спасибо  за  внимание.
