БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ© К.Ю. Поляков, 2007-2008Тема 1. Информационные системы

Слайд 1БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ
© К.Ю. Поляков, 2007-2008
Информационные системы
Базы данных (БД)
Реляционные БД

БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ© К.Ю. Поляков, 2007-2008Информационные системыБазы данных (БД)Реляционные БД

Слайд 2БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ
© К.Ю. Поляков, 2007-2008
Тема 1. Информационные системы

БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ© К.Ю. Поляков, 2007-2008Тема 1. Информационные системы

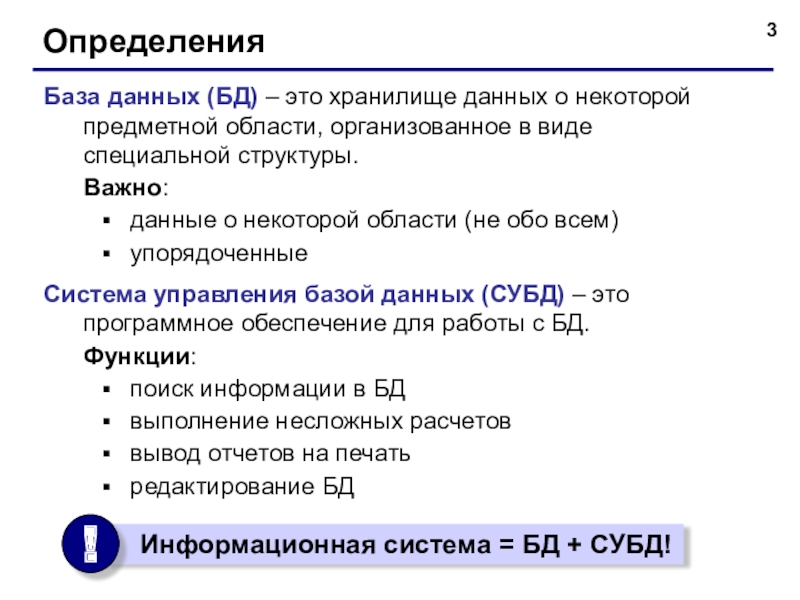

Слайд 3Определения
База данных (БД) – это хранилище данных о некоторой предметной области,

организованное в виде специальной структуры.
Важно:
данные о некоторой области (не обо всем)
упорядоченные
Система управления базой данных (СУБД) – это программное обеспечение для работы с БД.
Функции:
поиск информации в БД
выполнение несложных расчетов
вывод отчетов на печать
редактирование БД
ОпределенияБаза данных (БД) – это хранилище данных о некоторой предметной области, организованное в виде специальной структуры. 	Важно:данные

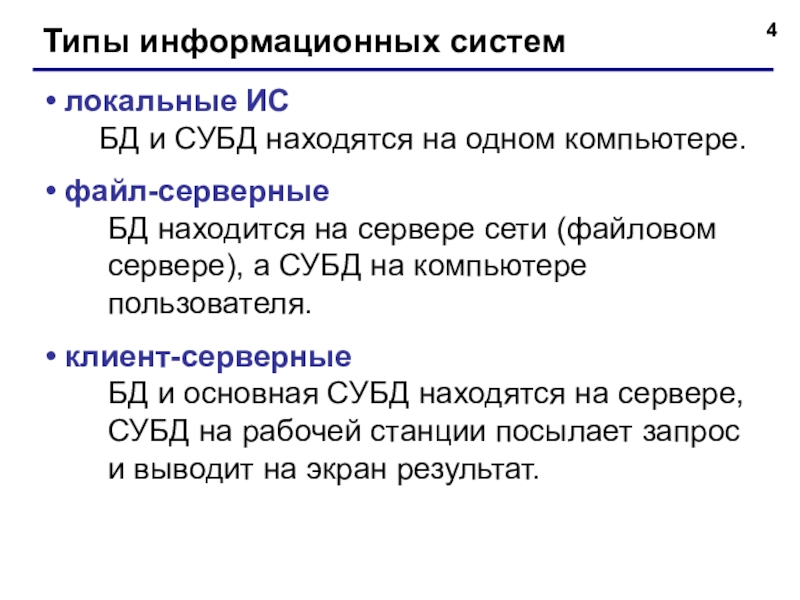

Слайд 4Типы информационных систем
локальные ИС БД и СУБД находятся на

одном компьютере.
файл-серверные БД находится на сервере сети (файловом сервере), а СУБД на компьютере пользователя.
клиент-серверные БД и основная СУБД находятся на сервере, СУБД на рабочей станции посылает запрос и выводит на экран результат.

Типы информационных системлокальные ИС    БД и СУБД находятся на одном компьютере.файл-серверные

Слайд 5Локальные ИС
автономность (независимость)
с БД работает только один человек
сложно обновлять при большом

количестве пользователей
практически невозможно «стыковать» изменения, вносимые несколькими пользователями
Локальные ИСавтономность (независимость)с БД работает только один человексложно обновлять при большом количестве пользователейпрактически невозможно «стыковать» изменения, вносимые

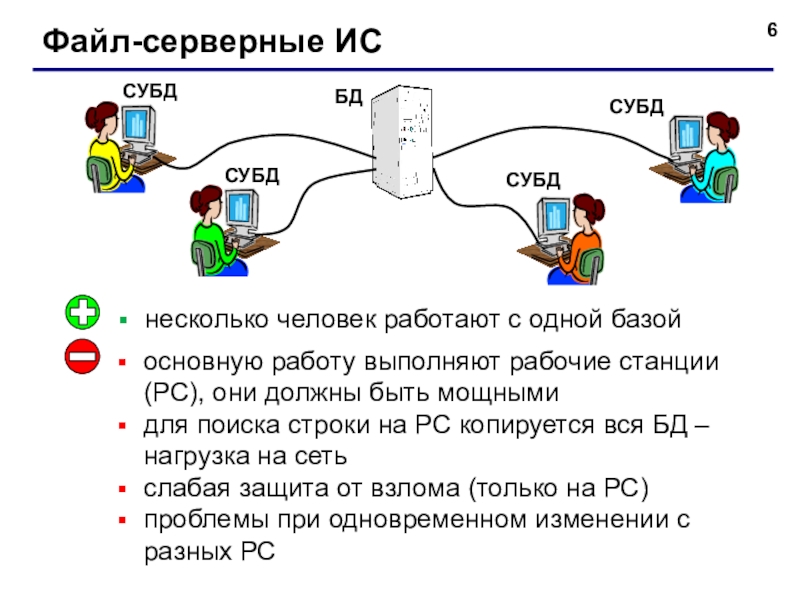

Слайд 6Файл-серверные ИС
несколько человек работают с одной базой
основную работу выполняют рабочие станции

(РС), они должны быть мощными
для поиска строки на РС копируется вся БД – нагрузка на сеть
слабая защита от взлома (только на РС)
проблемы при одновременном изменении с разных РС
Файл-серверные ИСнесколько человек работают с одной базойосновную работу выполняют рабочие станции (РС), они должны быть мощнымидля поиска

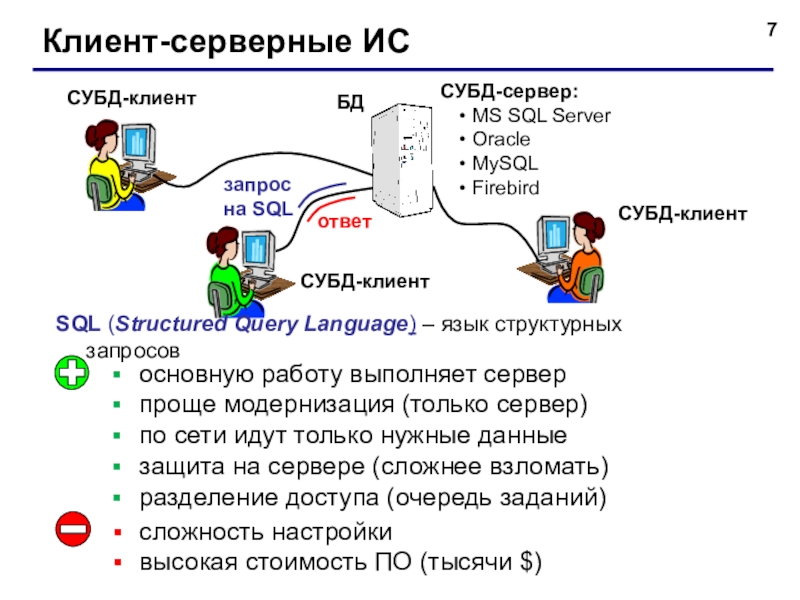

Слайд 7Клиент-серверные ИС



СУБД-клиент
СУБД-клиент
СУБД-клиент
основную работу выполняет сервер
проще модернизация (только сервер)
по сети идут только

нужные данные
защита на сервере (сложнее взломать)
разделение доступа (очередь заданий)

запрос
на SQL

ответ



СУБД-сервер:
MS SQL Server
Oracle
MySQL
Firebird

SQL (Structured Query Language) – язык структурных запросов

сложность настройки
высокая стоимость ПО (тысячи $)

Клиент-серверные ИССУБД-клиентСУБД-клиентСУБД-клиентосновную работу выполняет серверпроще модернизация (только сервер)по сети идут только нужные данныезащита на сервере (сложнее взломать)разделение

Слайд 8БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ
© К.Ю. Поляков, 2007-2008
Тема 2. Базы данных

БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ© К.Ю. Поляков, 2007-2008Тема 2. Базы данных

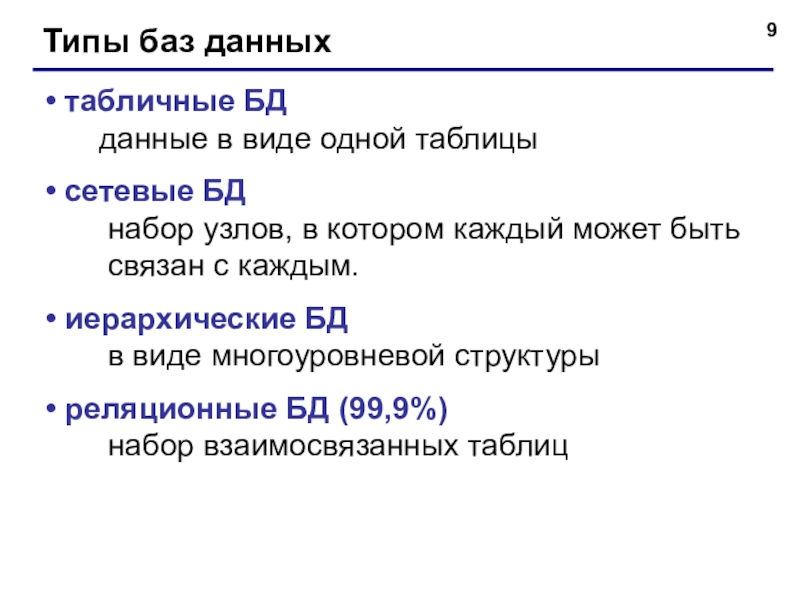

Слайд 9Типы баз данных
табличные БД данные в виде одной таблицы
сетевые

БД набор узлов, в котором каждый может быть связан с каждым.
иерархические БД в виде многоуровневой структуры
реляционные БД (99,9%) набор взаимосвязанных таблиц

Типы баз данныхтабличные БД    данные в виде одной таблицысетевые БД    набор

Слайд 10Табличные БД
Модель – картотека
Примеры:
записная книжка
каталог в библиотеке
самая простая структура
все другие типы

БД используют таблицы

во многих случаях – дублирование данных:

Табличные БДМодель – картотекаПримеры:записная книжкакаталог в библиотекесамая простая структуравсе другие типы БД используют таблицыво многих случаях –

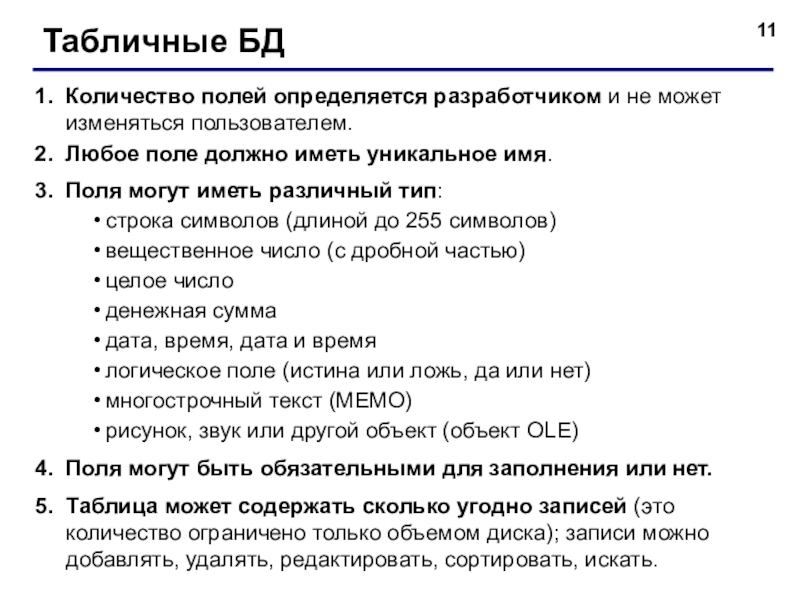

Слайд 11Табличные БД
Количество полей определяется разработчиком и не может изменяться пользователем.
Любое поле

должно иметь уникальное имя.
Поля могут иметь различный тип:
строка символов (длиной до 255 символов)
вещественное число (с дробной частью)
целое число
денежная сумма
дата, время, дата и время
логическое поле (истина или ложь, да или нет)
многострочный текст (МЕМО)
рисунок, звук или другой объект (объект OLE)
Поля могут быть обязательными для заполнения или нет.
Таблица может содержать сколько угодно записей (это количество ограничено только объемом диска); записи можно добавлять, удалять, редактировать, сортировать, искать.
Табличные БДКоличество полей определяется разработчиком и не может изменяться пользователем.Любое поле должно иметь уникальное имя.Поля могут иметь

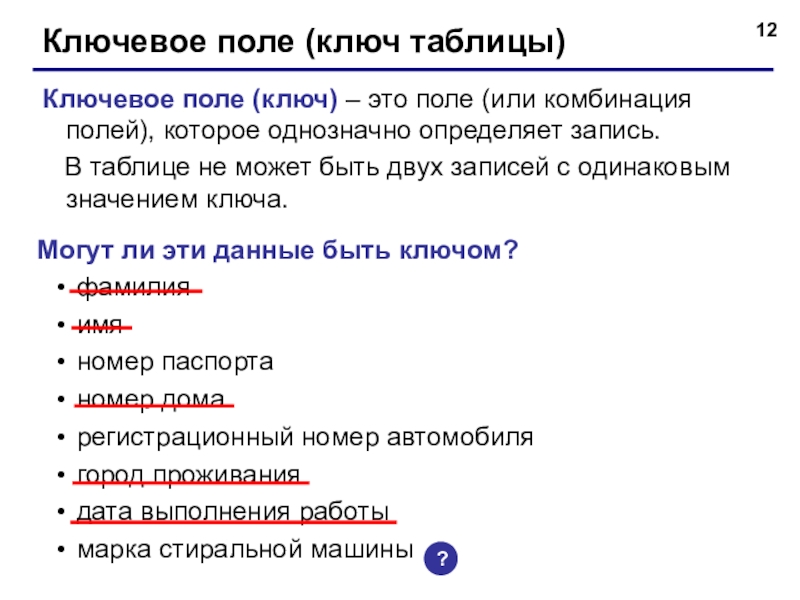

Слайд 12Ключевое поле (ключ таблицы)
Ключевое поле (ключ) – это поле (или комбинация

полей), которое однозначно определяет запись.
В таблице не может быть двух записей с одинаковым значением ключа.

Могут ли эти данные быть ключом?
фамилия
имя
номер паспорта
номер дома
регистрационный номер автомобиля
город проживания
дата выполнения работы
марка стиральной машины

?

Ключевое поле (ключ таблицы)Ключевое поле (ключ) – это поле (или комбинация полей), которое однозначно определяет запись.

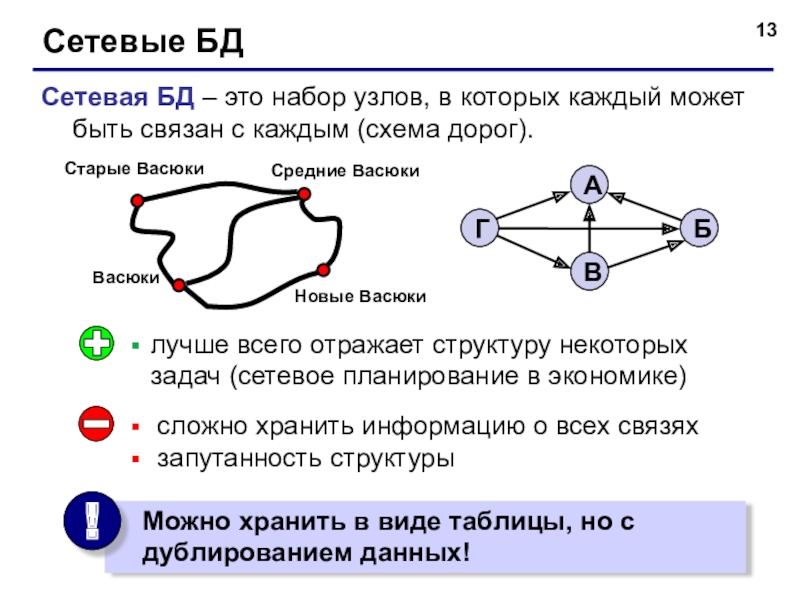

Слайд 13Сетевые БД
Сетевая БД – это набор узлов, в которых каждый может

быть связан с каждым (схема дорог).

лучше всего отражает структуру некоторых задач (сетевое планирование в экономике)

сложно хранить информацию о всех связях
запутанность структуры

Сетевые БДСетевая БД – это набор узлов, в которых каждый может быть связан с каждым (схема дорог).лучше

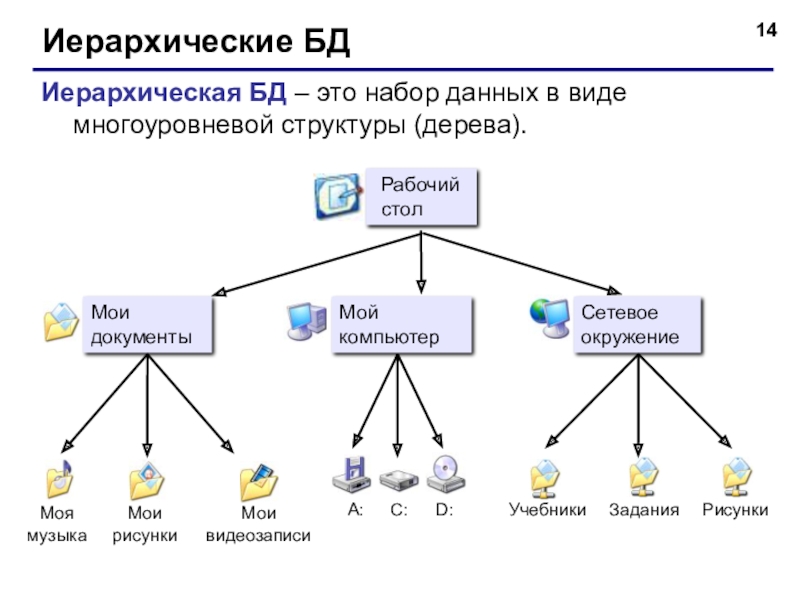

Слайд 14Иерархические БД
Иерархическая БД – это набор данных в виде многоуровневой структуры

(дерева).
Иерархические БДИерархическая БД – это набор данных в виде многоуровневой структуры (дерева).

Слайд 15Иерархические БД
Прайс-лист:
Продавец (уровень 1)
Товар (уровень 2)
Модель (уровень 4)
Цена (уровень 5)
Изготовитель (уровень 3)
$306
$312
S93
X93B
Sony
Phillips
Samsung
Мониторы
Принтеры
Кей

Иерархические БДПрайс-лист:Продавец (уровень 1)Товар  (уровень 2)Модель  (уровень 4)Цена  (уровень 5)Изготовитель  (уровень 3)$306$312S93X93BSonyPhillipsSamsungМониторыПринтерыКей

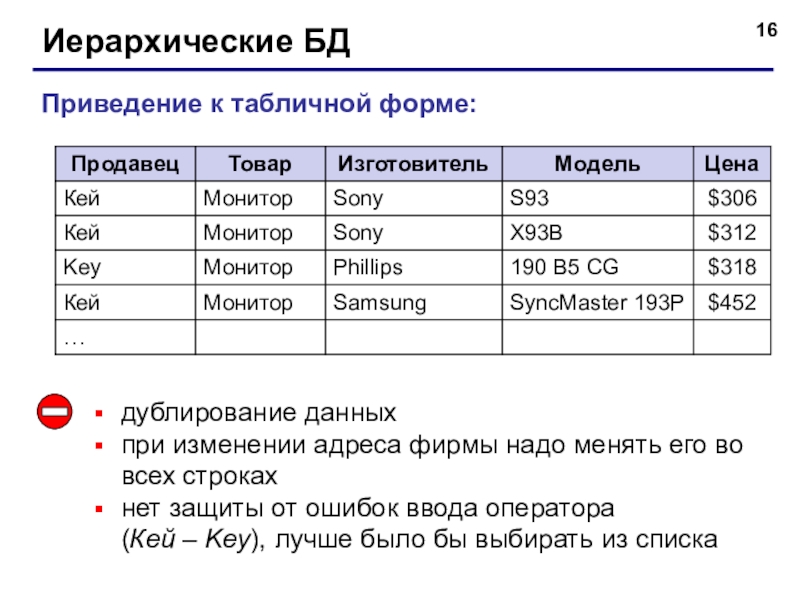

Слайд 16Иерархические БД
Приведение к табличной форме:
дублирование данных
при изменении адреса фирмы надо менять

его во всех строках
нет защиты от ошибок ввода оператора (Кей – Key), лучше было бы выбирать из списка
Иерархические БДПриведение к табличной форме:дублирование данныхпри изменении адреса фирмы надо менять его во всех строкахнет защиты от

Слайд 17БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ
© К.Ю. Поляков, 2007-2008
Тема 3. Реляционные базы данных

БАЗЫ ДАННЫХ. ИНФОРМАЦИОННЫЕ СИСТЕМЫ© К.Ю. Поляков, 2007-2008Тема 3. Реляционные базы данных

Слайд 18
Реляционные БД
1970-е гг. Э. Кодд, англ. relation – отношение.
Реляционная база данных

– это набор простых таблиц, между которыми установлены связи (отношения) с помощью числовых кодов.





Реляционные БД1970-е гг. Э. Кодд, англ. relation – отношение.Реляционная база данных – это набор простых таблиц, между

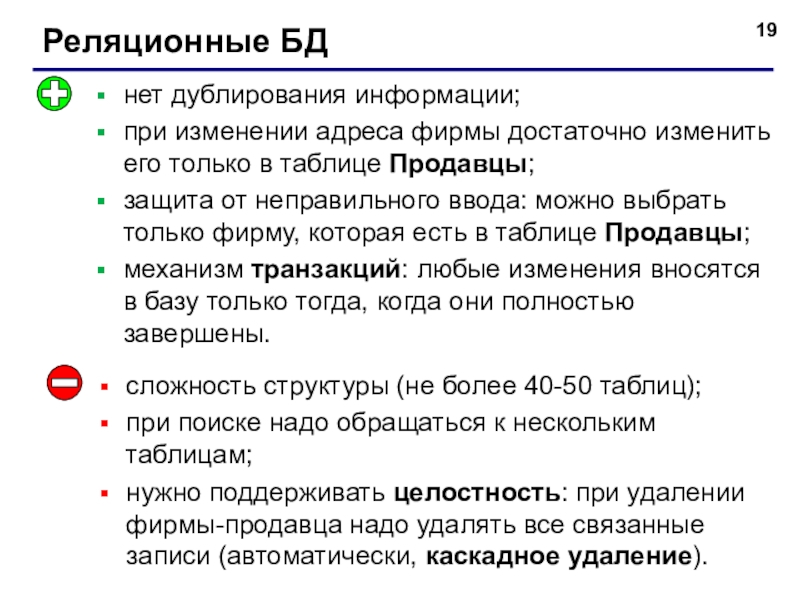

Слайд 19Реляционные БД
нет дублирования информации;
при изменении адреса фирмы достаточно изменить его

только в таблице Продавцы;
защита от неправильного ввода: можно выбрать только фирму, которая есть в таблице Продавцы;
механизм транзакций: любые изменения вносятся в базу только тогда, когда они полностью завершены.

сложность структуры (не более 40-50 таблиц);
при поиске надо обращаться к нескольким таблицам;
нужно поддерживать целостность: при удалении фирмы-продавца надо удалять все связанные записи (автоматически, каскадное удаление).

Реляционные БДнет дублирования информации; при изменении адреса фирмы достаточно изменить его только в таблице Продавцы;защита от неправильного

Слайд 20Связи между таблицами
Один к одному («1-1») – одной записи в первой

таблице соответствует ровно одна запись во второй. Применение: выделение часто используемых данных.


1

1

Один ко многим («1- ∞») – одной записи в первой таблице соответствует сколько угодно записей во второй.


1


товары

прайс-лист

Связи между таблицамиОдин к одному («1-1») – одной записи в первой таблице соответствует ровно одна запись во

Слайд 21Связи между таблицами
Многие ко многим («∞ - ∞») – одной записи

в первой таблице соответствует сколько угодно записей во второй, и наоборот.

Реализация – через третью таблицу и две связи «1-∞».



расписание

учителя

предметы





1

1

Связи между таблицамиМногие ко многим («∞ - ∞») – одной записи в первой таблице соответствует сколько угодно

Слайд 22Нормализация базы данных
Нормализация – это разработка такой структуры БД, в которой

нет избыточных данных и связей.

Любое поле должно быть неделимым.



Не должно быть полей, которые обозначают различные виды одного и того же, например, товаров.





1

Нормализация базы данныхНормализация – это разработка такой структуры БД, в которой нет избыточных данных и связей.Любое поле

Слайд 23Нормализация базы данных
Любое поле должно зависеть только от ключа (ключ –

это поле или комбинация полей, однозначно определяющая запись).


Не должно быть полей, которые могут быть найдены с помощью остальных.


товары

зависит не только от названия товара!


прайс-лист

Нормализация базы данныхЛюбое поле должно зависеть только от ключа (ключ – это поле или комбинация полей, однозначно

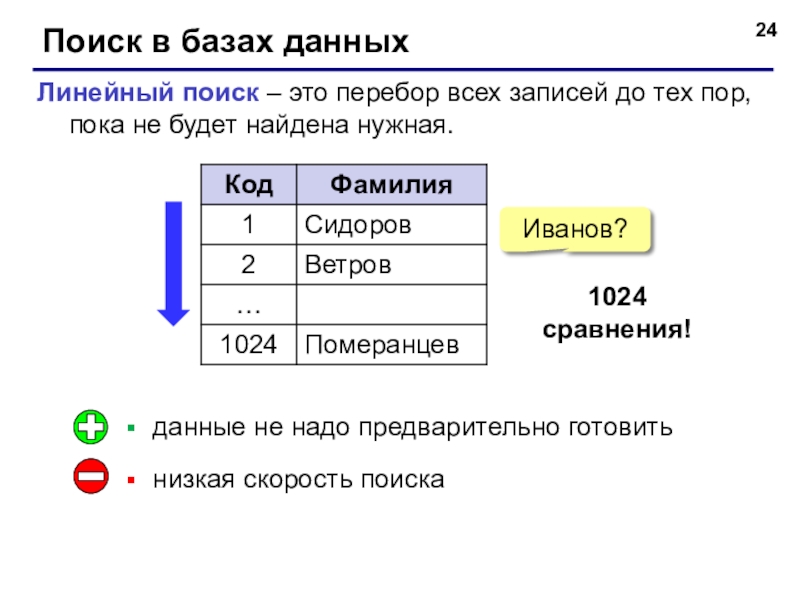

Слайд 24Поиск в базах данных
Линейный поиск – это перебор всех записей до

тех пор, пока не будет найдена нужная.

Иванов?


1024 сравнения!

данные не надо предварительно готовить

низкая скорость поиска

Поиск в базах данныхЛинейный поиск – это перебор всех записей до тех пор, пока не будет найдена

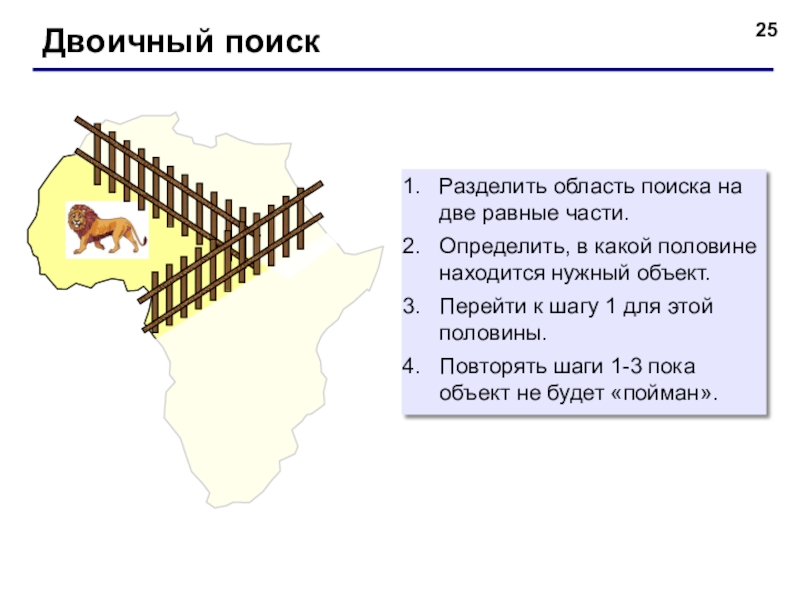

Слайд 25
Двоичный поиск


Разделить область поиска на две равные части.
Определить, в какой половине

находится нужный объект.
Перейти к шагу 1 для этой половины.
Повторять шаги 1-3 пока объект не будет «пойман».
Двоичный поискРазделить область поиска на две равные части.Определить, в какой половине находится нужный объект. Перейти к шагу

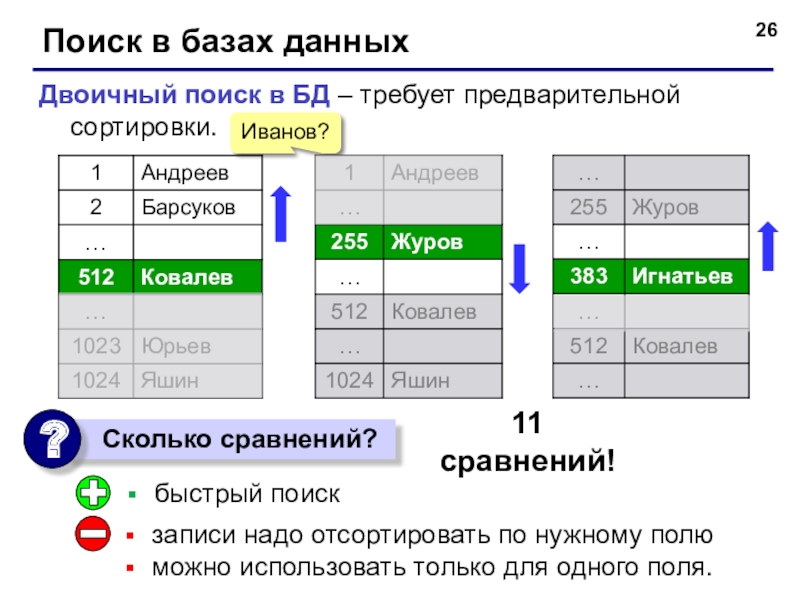

Слайд 26Поиск в базах данных
Двоичный поиск в БД – требует предварительной сортировки.
Иванов?



записи

надо отсортировать по нужному полю
можно использовать только для одного поля.

быстрый поиск

11 сравнений!




Поиск в базах данныхДвоичный поиск в БД – требует предварительной сортировки.Иванов?записи надо отсортировать по нужному полюможно использовать

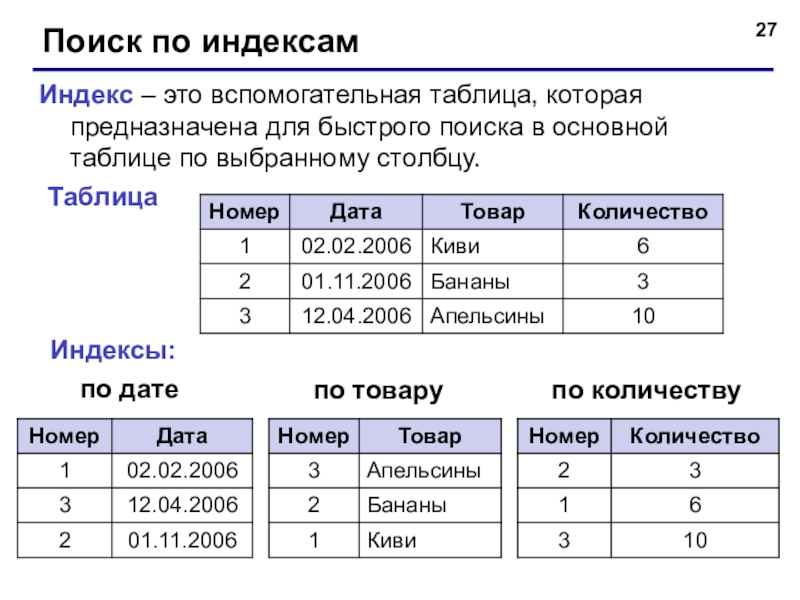

Слайд 27Поиск по индексам
Индекс – это вспомогательная таблица, которая предназначена для быстрого

поиска в основной таблице по выбранному столбцу.

Таблица

Индексы:
по дате

по товару

по количеству

Поиск по индексамИндекс – это вспомогательная таблица, которая предназначена для быстрого поиска в основной таблице по выбранному

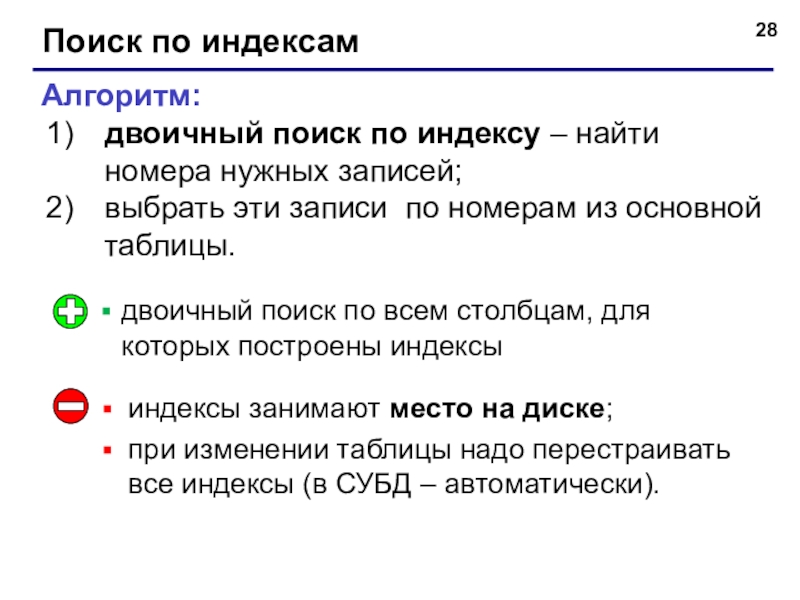

Слайд 28Поиск по индексам
Алгоритм:
двоичный поиск по индексу – найти

номера нужных записей;
выбрать эти записи по номерам из основной таблицы.

индексы занимают место на диске;
при изменении таблицы надо перестраивать все индексы (в СУБД – автоматически).

двоичный поиск по всем столбцам, для которых построены индексы

Поиск по индексамАлгоритм: двоичный поиск по индексу – найти    номера нужных записей; выбрать эти

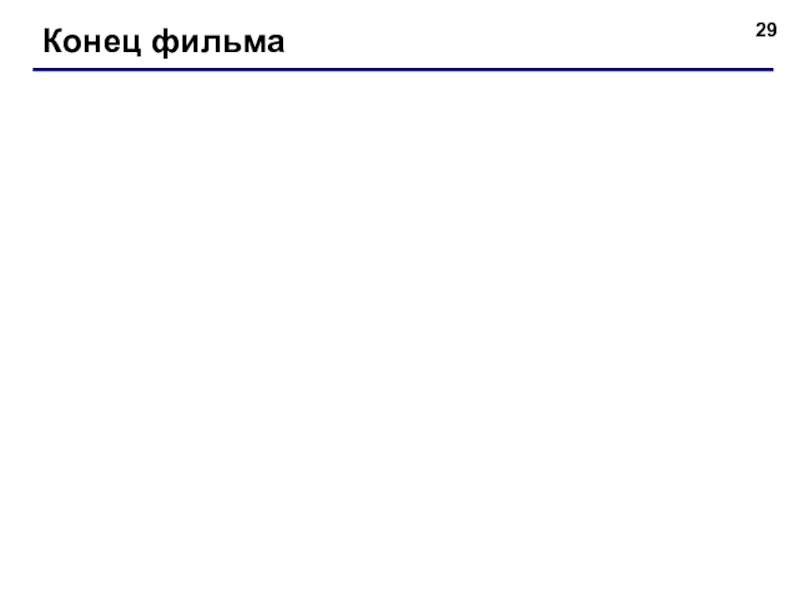

Слайд 29Конец фильма

Конец фильма
