быть предусмотрена какая-то магистраль для перемещения потоков информации.

компьютера и производить при необходимости ее модернизацию.
Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.

адреса передает адреса памяти или внешних устройств, к которым обращается процессор;
Шину управления – по ней передаются управляющие сигналы.
Упрощенно системную шину можно представить как группу кабелей и электрических (токопроводящих) линий на системной плате.

с памятью и внешними устройствами.
Раньше компьютер имел до 2-х сотен микросхем на материнской плате. Современные компьютеры содержат две основные большие микросхемы чипсета:
контроллер-концентратор памяти или Северный мост (North Bridge), который обеспечивает работу процессора с памятью и с видеоподсистемой;
контроллер-концентратор ввода-вывода или Южный мост (South Bridge), обеспечивающий работу с внешними устройствами.

(мегагерцах-МГц, 1 ГЦ - 1 такт в секунду),
разрядность – количества битов данных, обрабатываемых за один такт (измеряется в битах)

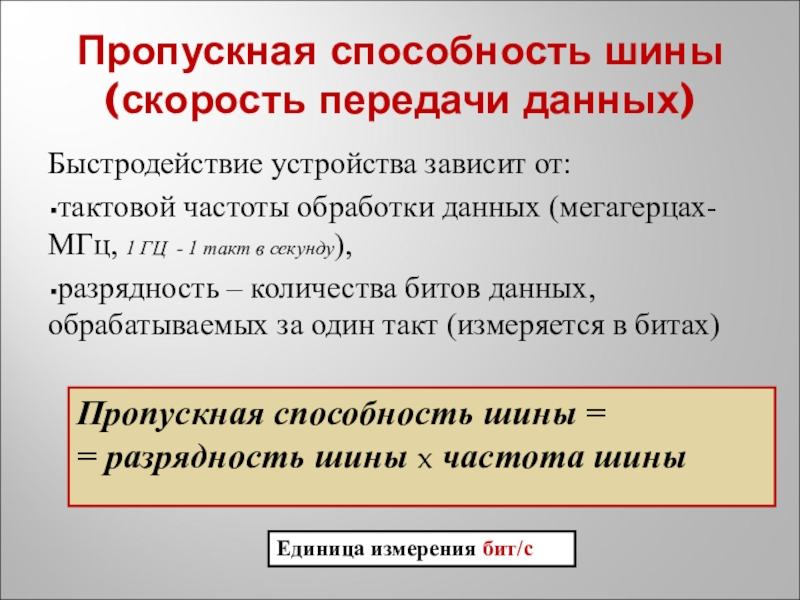

Пропускная способность шины =
= разрядность шины x частота шины

Единица измерения бит/с

4 = 1600 МГц)
Разрядность СШ равна разрядности процессора 64 бита

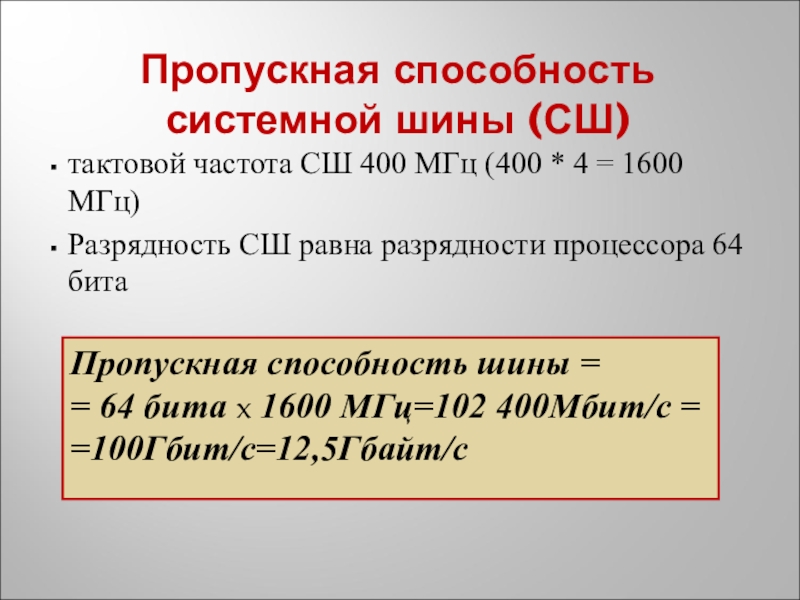

Пропускная способность шины =
= 64 бита x 1600 МГц=102 400Мбит/с = =100Гбит/с=12,5Гбайт/с

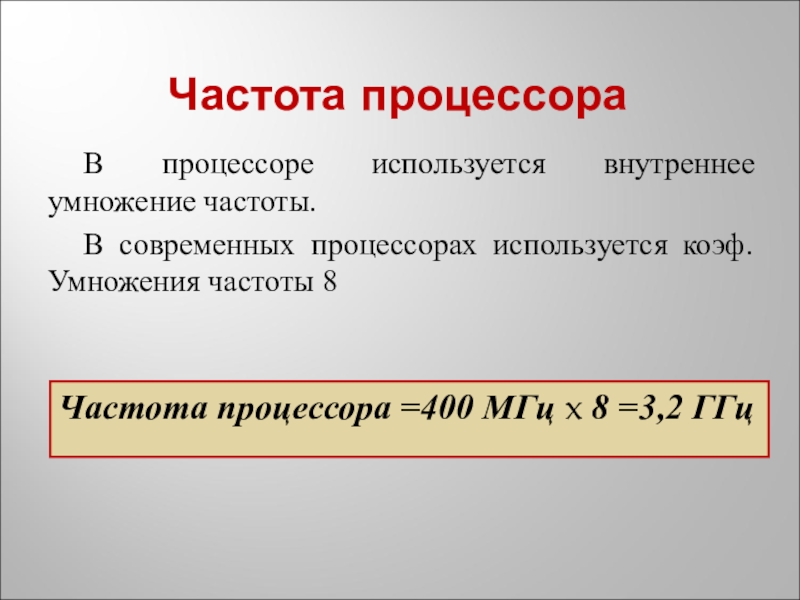

Умножения частоты 8

Частота процессора =400 МГц x 8 =3,2 ГГц

и оперативной памятью
тактовой частота ШП в 4 раза больше СШ (400 * 4 = 1600 МГц)
Разрядность ШП равна разрядности процессора 64 бита

Пропускная способность шины =
= 64 бита x 1600 МГц=102 400Мбит/с = =100Гбит/с=12,5Гбайт/с

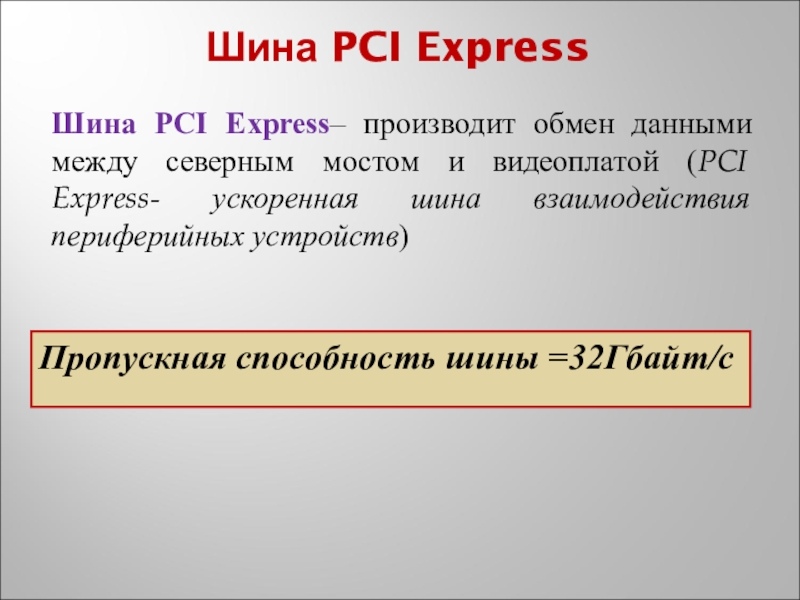

и видеоплатой (PCI Express- ускоренная шина взаимодействия периферийных устройств)

Пропускная способность шины =32Гбайт/с

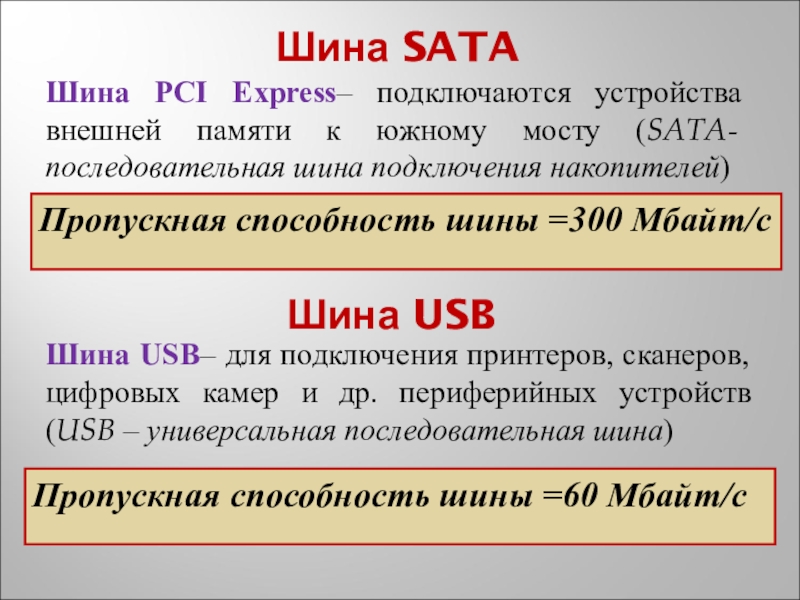

(SATA- последовательная шина подключения накопителей)

Пропускная способность шины =300 Мбайт/с

Шина USB

Шина USB– для подключения принтеров, сканеров, цифровых камер и др. периферийных устройств (USB – универсальная последовательная шина)

Пропускная способность шины =60 Мбайт/с

5 вариантов ответа:
1) Шине памяти
2) Шине PCI Express
3) Шине SATA
4) Шине USB
5) Системной шине
Обмен данными между северным мостом и оперативной памятью производится по:
Выберите один из 5 вариантов ответа:
1) Шине памяти
2) Шине PCI Express
3) Шине SATA
4) Шине USB
5) Системной шине

Тестовые задания

рапространение получает:
Выберите один из 5 вариантов ответа:
1) Шина памяти
2) Шина PCI Express
3) Шина SATA
4) Шина USB
5) Системная шина

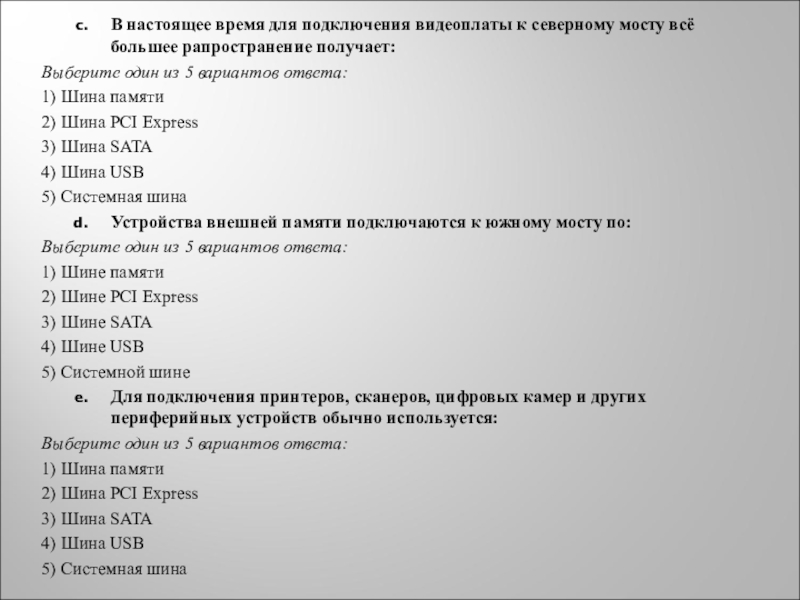

Устройства внешней памяти подключаются к южному мосту по:
Выберите один из 5 вариантов ответа:
1) Шине памяти
2) Шине PCI Express
3) Шине SATA
4) Шине USB
5) Системной шине
Для подключения принтеров, сканеров, цифровых камер и других периферийных устройств обычно используется:
Выберите один из 5 вариантов ответа:
1) Шина памяти
2) Шина PCI Express
3) Шина SATA
4) Шина USB
5) Системная шина

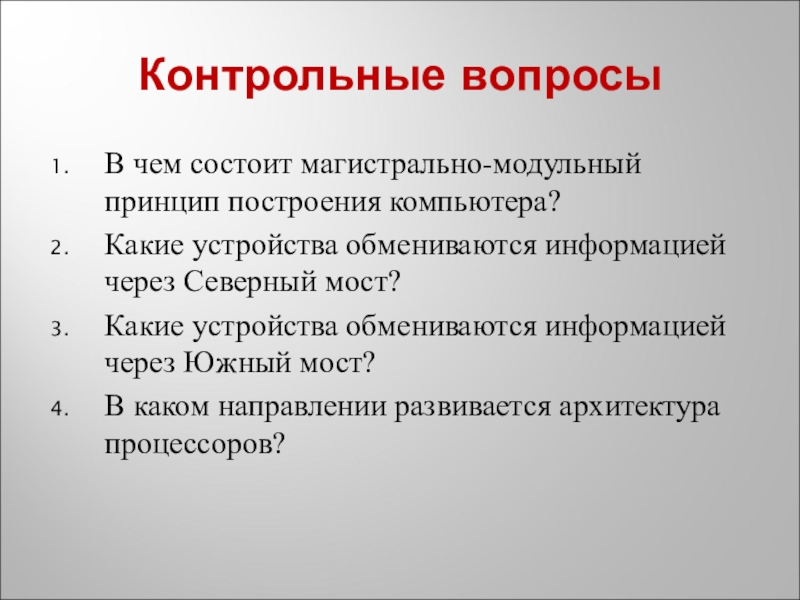

через Северный мост?
Какие устройства обмениваются информацией через Южный мост?
В каком направлении развивается архитектура процессоров?
