Презентация, доклад к уроку Архитектура компьютера
Содержание
- 1. Презентация к уроку Архитектура компьютера
- 2. Архитектура компьютера включает в себя структуру, отражающую
- 3. Архитектура компьютера
- 4. Принципы фон НейманаИспользование двоичной системы счисления в

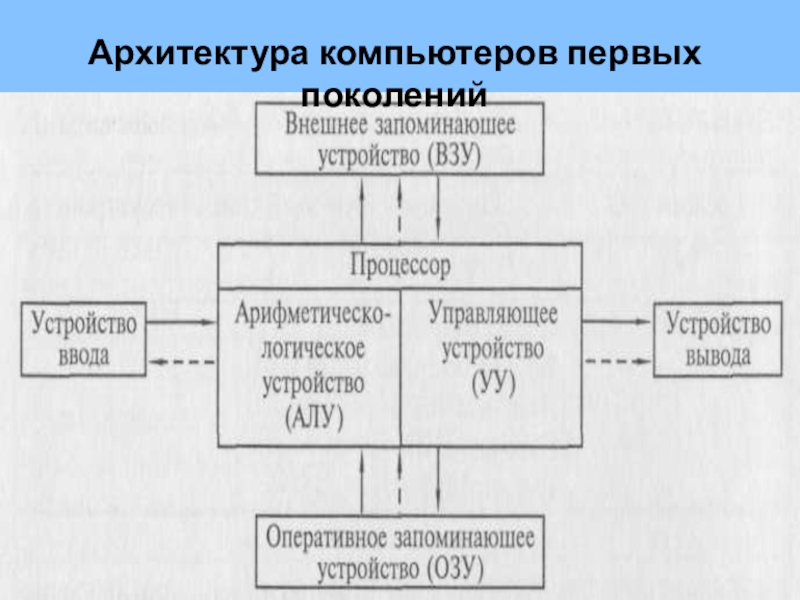

- 5. Архитектура компьютеров первых поколений
- 6. Принципы открытой архитектуры:1) конструкция предусматривает возможность расширения системы;2) использование
- 7. Магистрально-модульный принцип: все устройства взаимодействуют между собой
- 8. Слайд 8

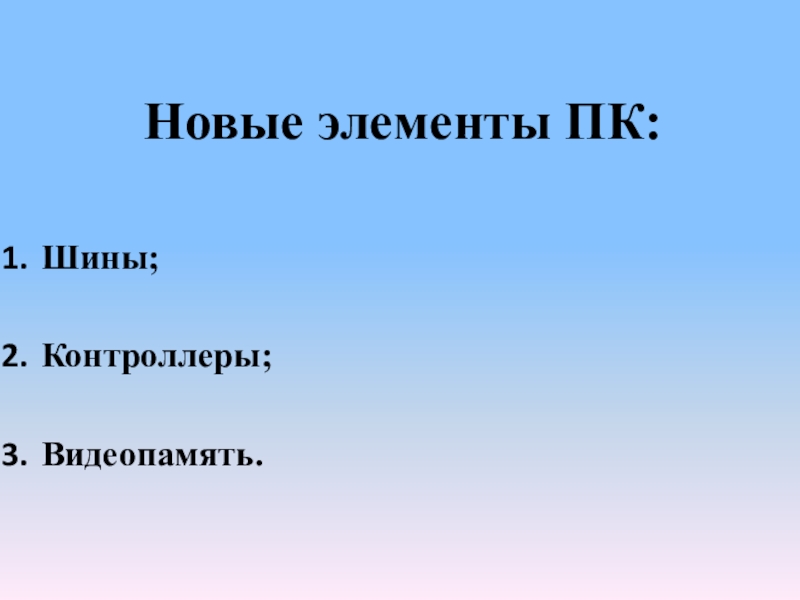

- 9. Новые элементы ПК: Шины;Контроллеры;Видеопамять.
- 10. Главная шина (магистраль) - устройство, которое осуществляет
- 11. Контроллер — это электронное устройство, предназначенное для
- 12. Видеопамять — это внутренняя оперативная память, отведённая
Архитектура компьютера включает в себя структуру, отражающую состав ПК, и программно-математическое обеспечение. Структура ЭВМ - совокупность элементов и связей между ними. Основным принципом построения всех современных ЭВМ является программное управление
Слайд 1Архитектура компьютера
Компьютер – это программируемое электронное устройство для реализации информационных процессов
Слайд 2Архитектура компьютера включает в себя структуру, отражающую состав ПК, и программно-математическое
обеспечение.
Структура ЭВМ - совокупность элементов и связей между ними. Основным принципом построения всех современных ЭВМ является программное управление
Структура ЭВМ - совокупность элементов и связей между ними. Основным принципом построения всех современных ЭВМ является программное управление

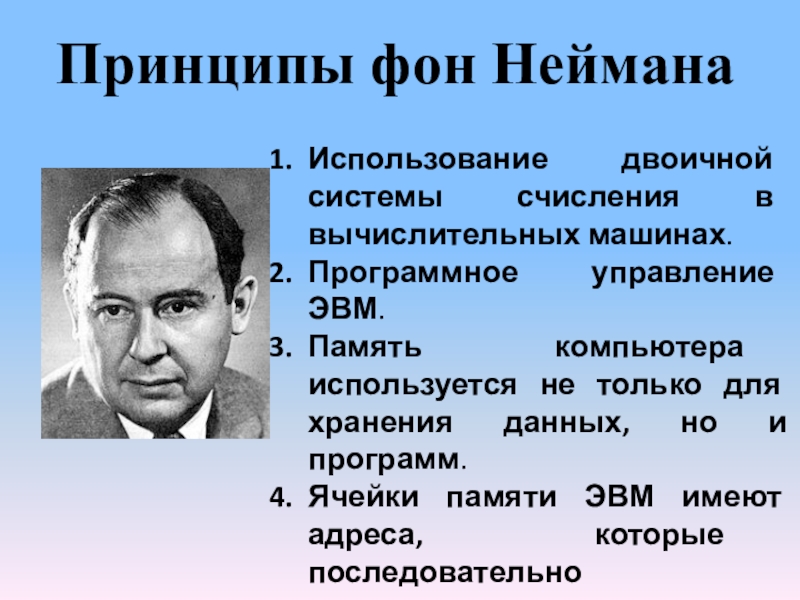

Слайд 4Принципы фон Неймана
Использование двоичной системы счисления в вычислительных машинах.
Программное управление ЭВМ.
Память компьютера используется не только для хранения данных, но и программ.
Ячейки памяти ЭВМ имеют адреса, которые последовательно пронумерованы.

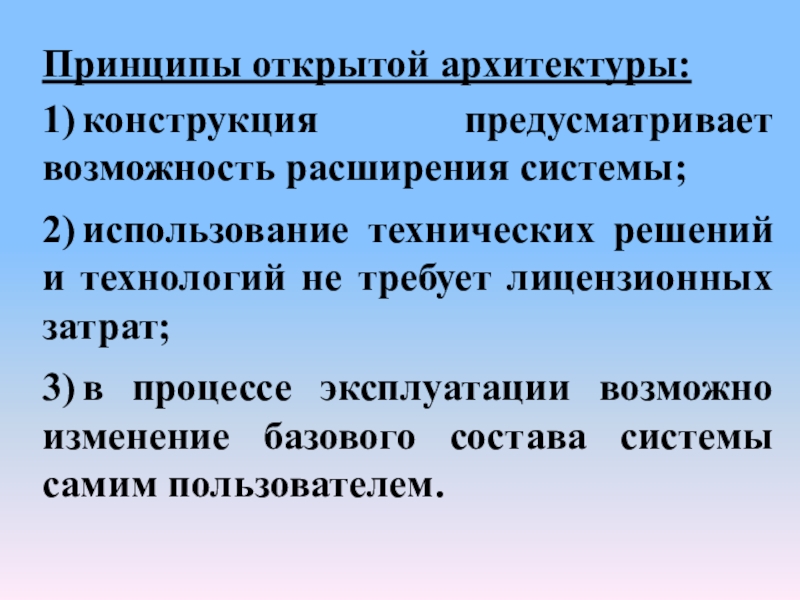

Слайд 6Принципы открытой архитектуры:
1) конструкция предусматривает возможность расширения системы;
2) использование технических решений и технологий
не требует лицензионных затрат;
3) в процессе эксплуатации возможно изменение базового состава системы самим пользователем.
3) в процессе эксплуатации возможно изменение базового состава системы самим пользователем.
Слайд 7

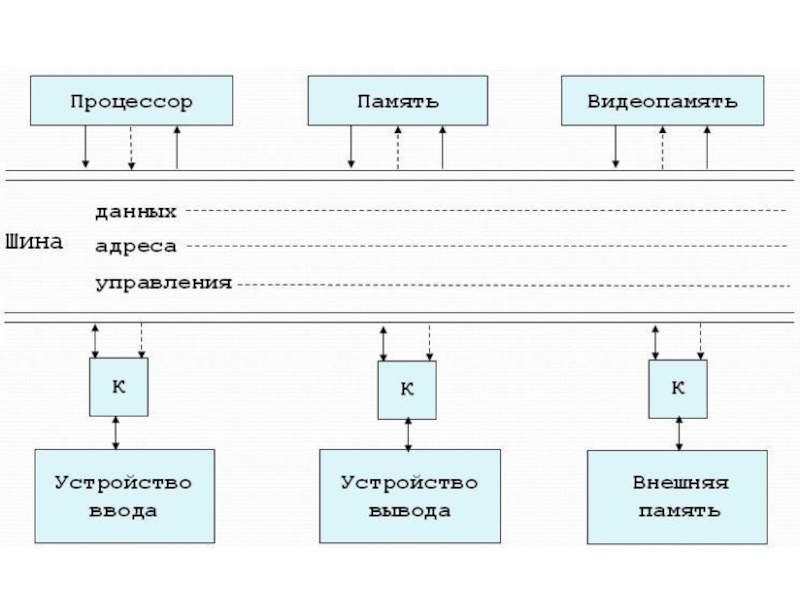

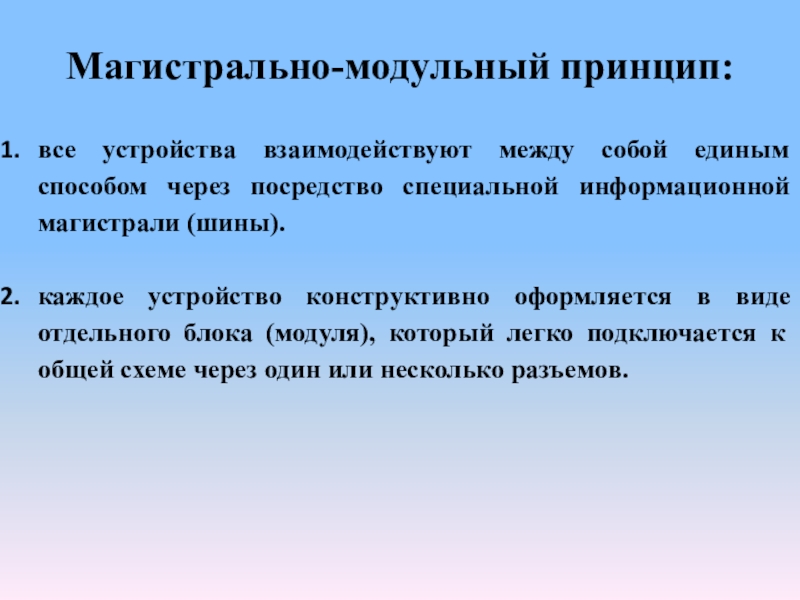

Магистрально-модульный принцип:
все устройства взаимодействуют между собой единым способом через посредство
специальной информационной магистрали (шины).
каждое устройство конструктивно оформляется в виде отдельного блока (модуля), который легко подключается к общей схеме через один или несколько разъемов.
каждое устройство конструктивно оформляется в виде отдельного блока (модуля), который легко подключается к общей схеме через один или несколько разъемов.
Слайд 10

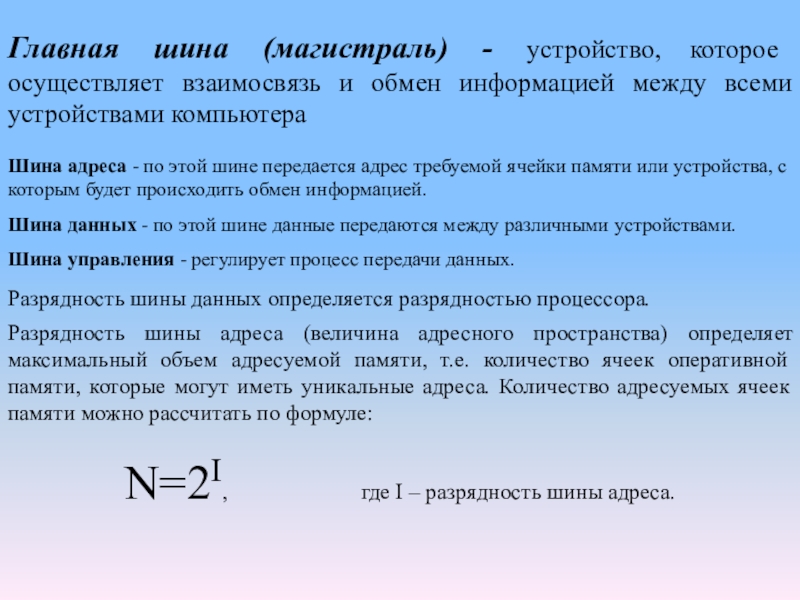

Главная шина (магистраль) - устройство, которое осуществляет взаимосвязь и обмен информацией
между всеми устройствами компьютера
Шина адреса - по этой шине передается адрес требуемой ячейки памяти или устройства, с которым будет происходить обмен информацией.
Шина данных - по этой шине данные передаются между различными устройствами.
Шина управления - регулирует процесс передачи данных.
Разрядность шины данных определяется разрядностью процессора.
Разрядность шины адреса (величина адресного пространства) определяет максимальный объем адресуемой памяти, т.е. количество ячеек оперативной памяти, которые могут иметь уникальные адреса. Количество адресуемых ячеек памяти можно рассчитать по формуле:
N=2I, где I – разрядность шины адреса.
Шина адреса - по этой шине передается адрес требуемой ячейки памяти или устройства, с которым будет происходить обмен информацией.
Шина данных - по этой шине данные передаются между различными устройствами.
Шина управления - регулирует процесс передачи данных.
Разрядность шины данных определяется разрядностью процессора.
Разрядность шины адреса (величина адресного пространства) определяет максимальный объем адресуемой памяти, т.е. количество ячеек оперативной памяти, которые могут иметь уникальные адреса. Количество адресуемых ячеек памяти можно рассчитать по формуле:
N=2I, где I – разрядность шины адреса.
Слайд 11Контроллер — это электронное устройство, предназначенное для подключения к магистрали компьютера
разных по принципу действия, интерфейсу и конструктивному исполнению периферийных устройств.
Контроллер можно рассматривать как специализированный процессор, управляющий работой внешнего устройства.
Слайд 12

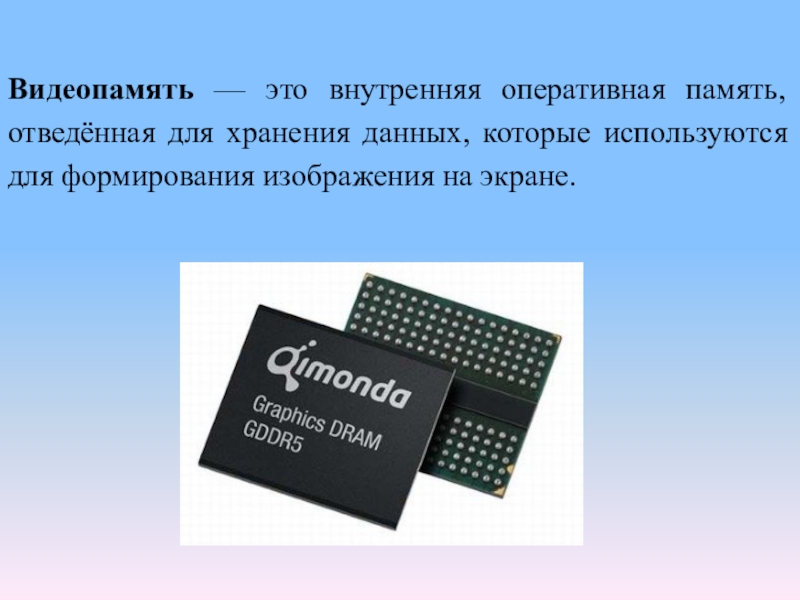

Видеопамять — это внутренняя оперативная память, отведённая для хранения данных, которые
используются для формирования изображения на экране.
