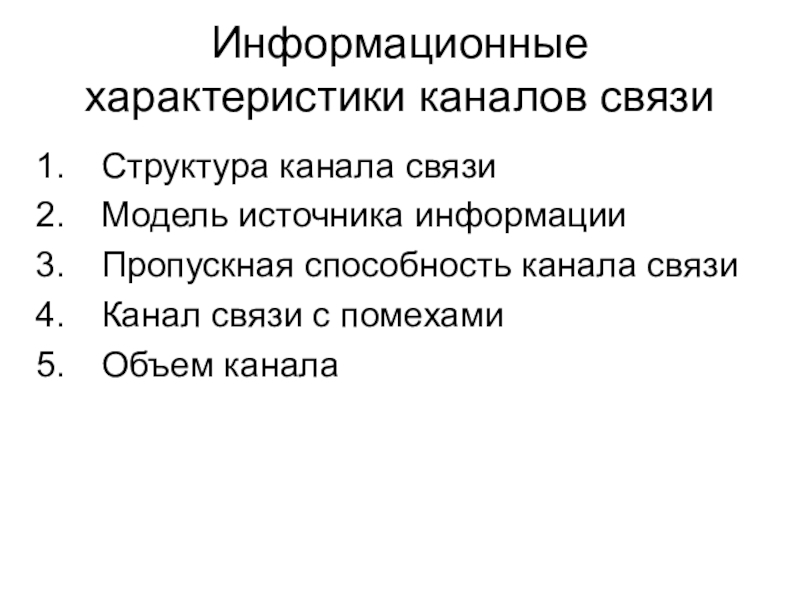

Информационные характеристики каналов связиСтруктура канала связиМодель источника информацииПропускная способность канала связиКанал связи с помехамиОбъем канала
Текст слайда:

Информационные характеристики каналов связи

Структура канала связи
Модель источника информации
Пропускная способность канала связи
Канал связи с помехами
Объем канала


Слайд 2

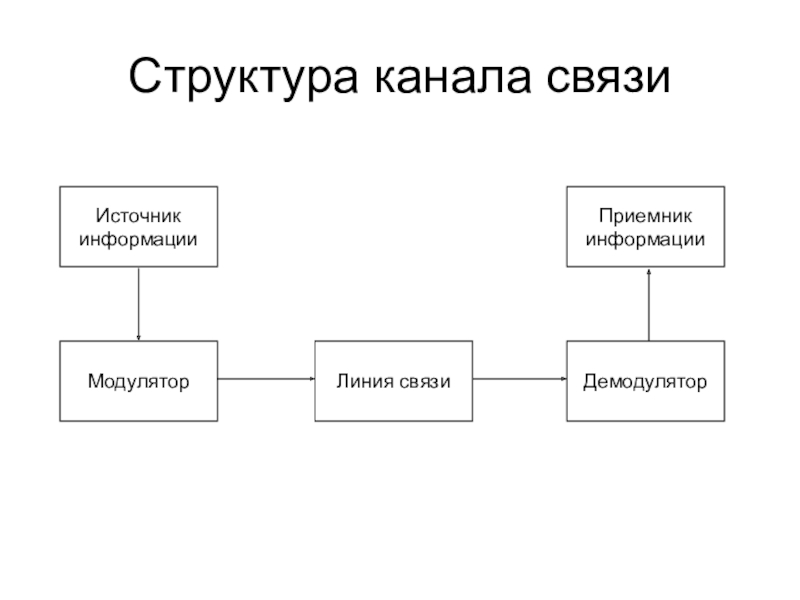

Структура канала связи
Текст слайда:

Структура канала связи


Слайд 3
Модель источника информации
Текст слайда:

Модель источника информации


Слайд 4

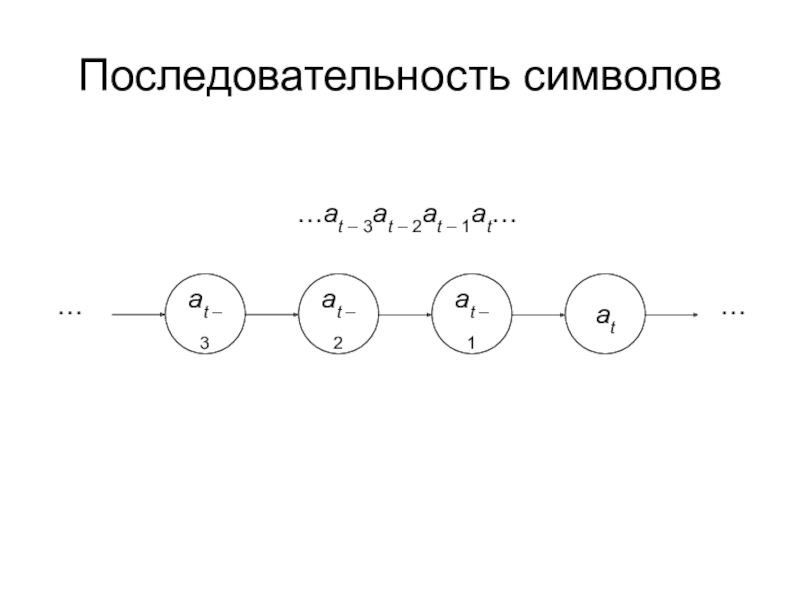

Последовательность символов
Текст слайда:

Последовательность символов


Слайд 5

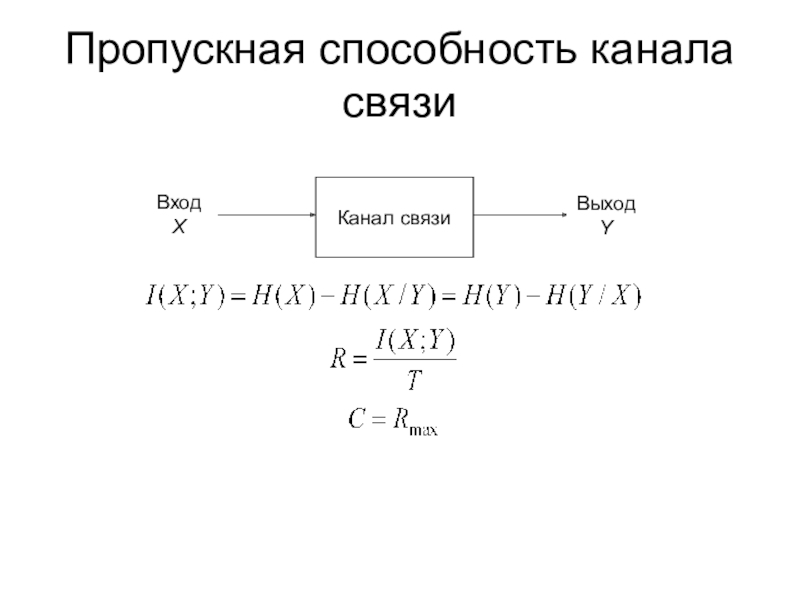

Пропускная способность канала связи
Текст слайда:

Пропускная способность канала связи


Слайд 6
Теорема Шеннона I		Дан канал связи без помех с пропускной способностью C и источник информации с энтропией за
Текст слайда:

Теорема Шеннона I

Дан канал связи без помех с пропускной способностью C и источник информации с энтропией за единицу времени H. Передача информации от данного источника по данному каналу без задержек возможна тогда и только тогда, когда H ≤ C.


Слайд 7

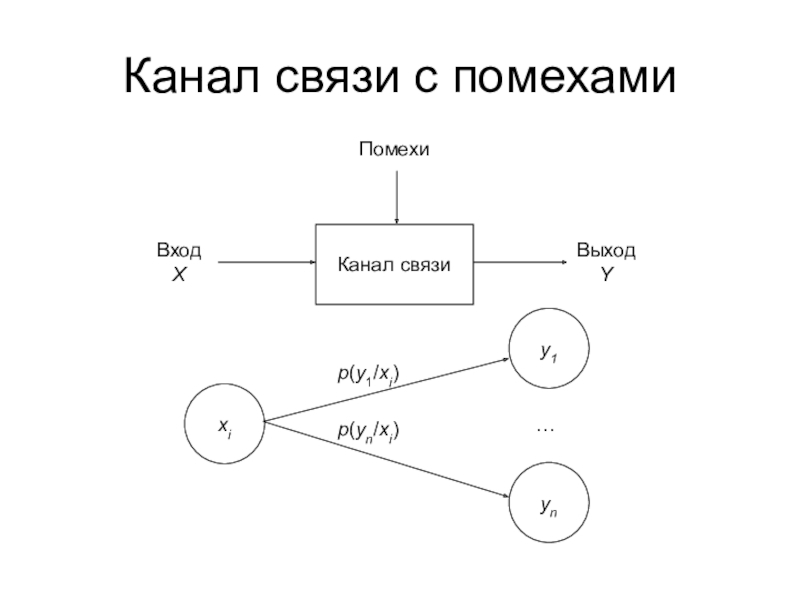

Канал связи с помехамиp(y1/xi)p(yn/xi)
Текст слайда:

Канал связи с помехами

p(y1/xi)

p(yn/xi)


Слайд 8

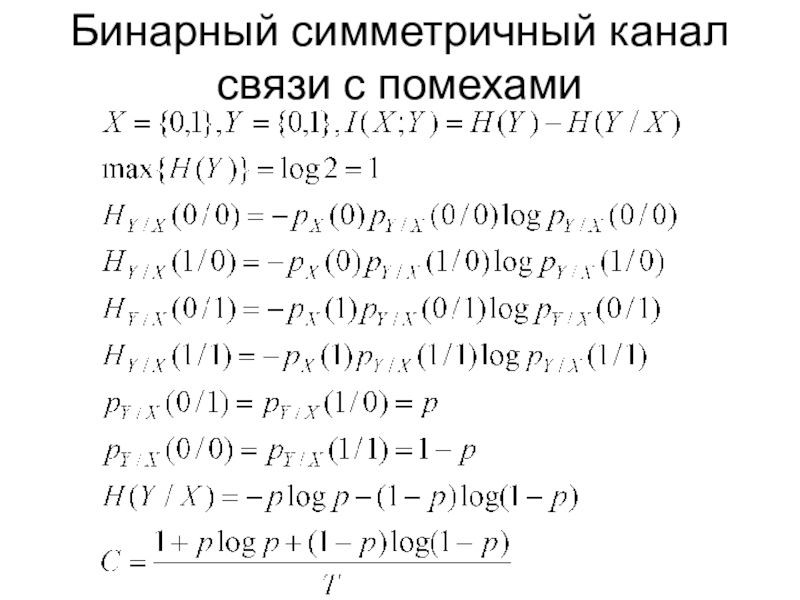

Бинарный симметричный канал связи с помехами
Текст слайда:

Бинарный симметричный канал связи с помехами


Слайд 9

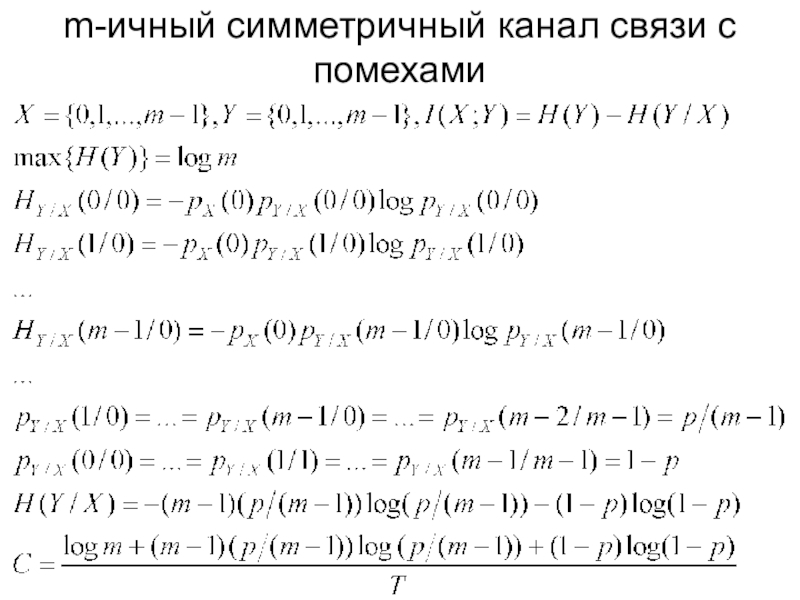

m-ичный симметричный канал связи с помехами
Текст слайда:

m-ичный симметричный канал связи с помехами


Слайд 10

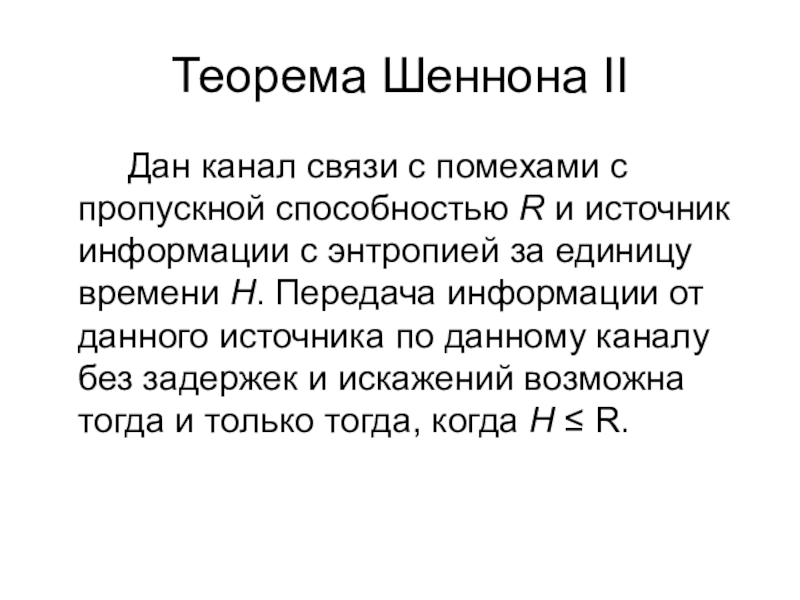

Теорема Шеннона II		Дан канал связи с помехами с пропускной способностью R и источник информации с энтропией за
Текст слайда:

Теорема Шеннона II

Дан канал связи с помехами с пропускной способностью R и источник информации с энтропией за единицу времени H. Передача информации от данного источника по данному каналу без задержек и искажений возможна тогда и только тогда, когда H ≤ R.


Слайд 11

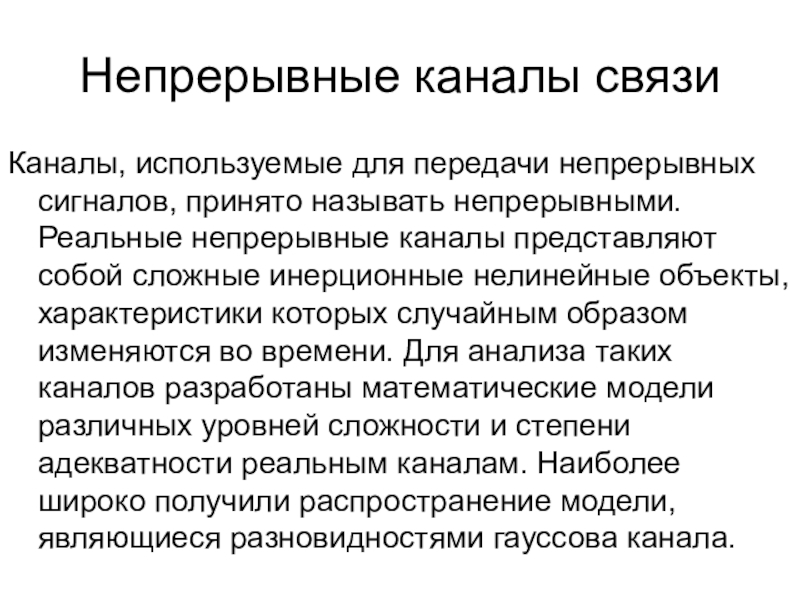

Непрерывные каналы связиКаналы, используемые для передачи непрерывных сигналов, принято называть непрерывными. Реальные непрерывные каналы представляют собой сложные
Текст слайда:

Непрерывные каналы связи

Каналы, используемые для передачи непрерывных сигналов, принято называть непрерывными. Реальные непрерывные каналы представляют собой сложные инерционные нелинейные объекты, характеристики которых случайным образом изменяются во времени. Для анализа таких каналов разработаны математические модели различных уровней сложности и степени адекватности реальным каналам. Наиболее широко получили распространение модели, являющиеся разновидностями гауссова канала.


Слайд 12

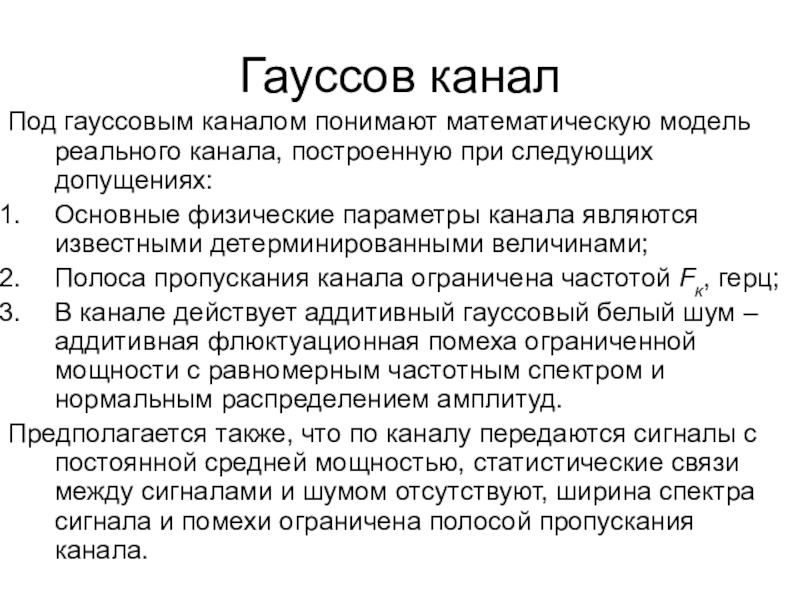

Гауссов каналПод гауссовым каналом понимают математическую модель реального канала, построенную при следующих допущениях:Основные физические параметры канала являются
Текст слайда:

Гауссов канал

Под гауссовым каналом понимают математическую модель реального канала, построенную при следующих допущениях:
Основные физические параметры канала являются известными детерминированными величинами;
Полоса пропускания канала ограничена частотой Fк, герц;
В канале действует аддитивный гауссовый белый шум – аддитивная флюктуационная помеха ограниченной мощности с равномерным частотным спектром и нормальным распределением амплитуд.
Предполагается также, что по каналу передаются сигналы с постоянной средней мощностью, статистические связи между сигналами и шумом отсутствуют, ширина спектра сигнала и помехи ограничена полосой пропускания канала.


Слайд 13
Преобразование Фурье
Текст слайда:

Преобразование Фурье




Слайд 14

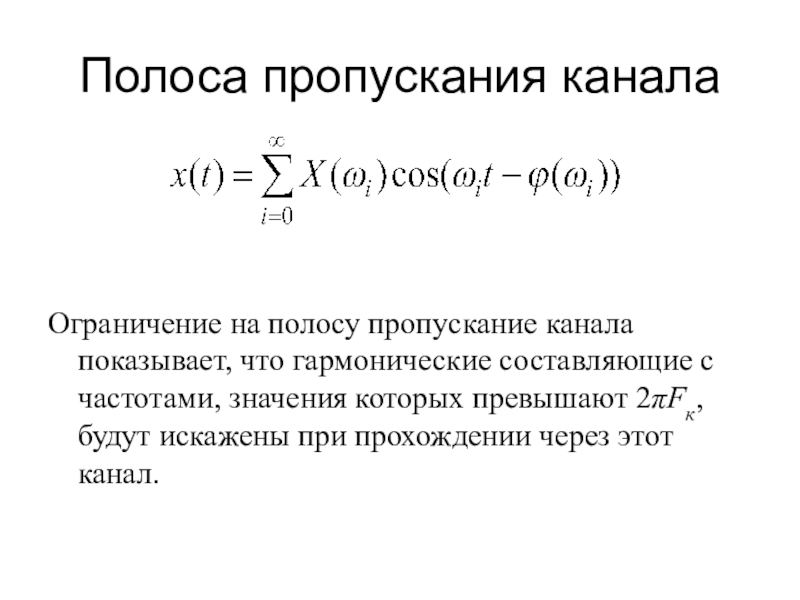

Полоса пропускания каналаОграничение на полосу пропускание канала показывает, что гармонические составляющие с частотами, значения которых превышают 2πFк,
Текст слайда:

Полоса пропускания канала

Ограничение на полосу пропускание канала показывает, что гармонические составляющие с частотами, значения которых превышают 2πFк, будут искажены при прохождении через этот канал.



Слайд 15

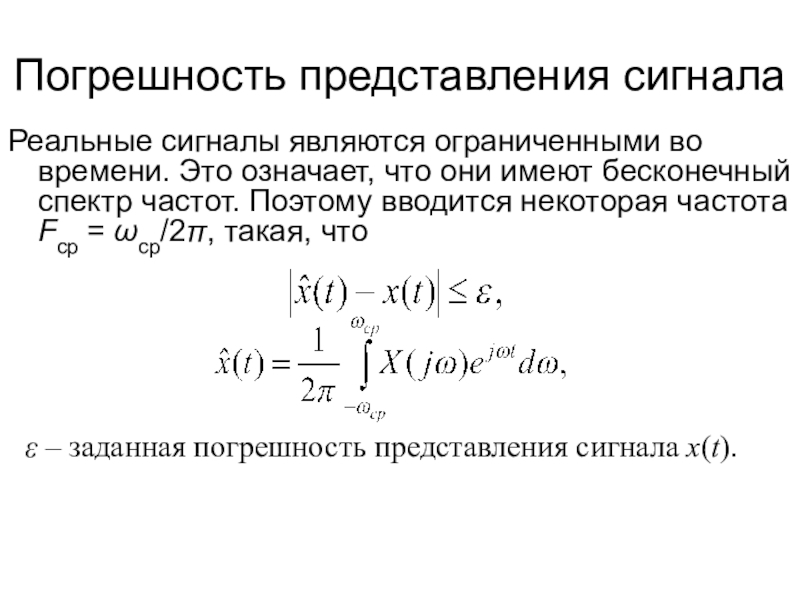

Погрешность представления сигналаРеальные сигналы являются ограниченными во времени. Это означает, что они имеют бесконечный спектр частот. Поэтому
Текст слайда:

Погрешность представления сигнала

Реальные сигналы являются ограниченными во времени. Это означает, что они имеют бесконечный спектр частот. Поэтому вводится некоторая частота Fср = ωср/2π, такая, что



ε – заданная погрешность представления сигнала x(t).


Слайд 16
ПомехаПри прохождении через канал связи к сигналу x(t) добавляется (на него накладывается) помеха n(t), представляющая сумму гармонических
Текст слайда:

Помеха

При прохождении через канал связи к сигналу x(t) добавляется (на него накладывается) помеха n(t), представляющая сумму гармонических составляющих, амплитуды которых распределены по нормальному закону с нулевым средним. При этом все гармонические составляющие помехи имеют одинаковую мощность и любые две выборки помехи некоррелированы между собой, как бы близко по времени они не располагались.


Слайд 17

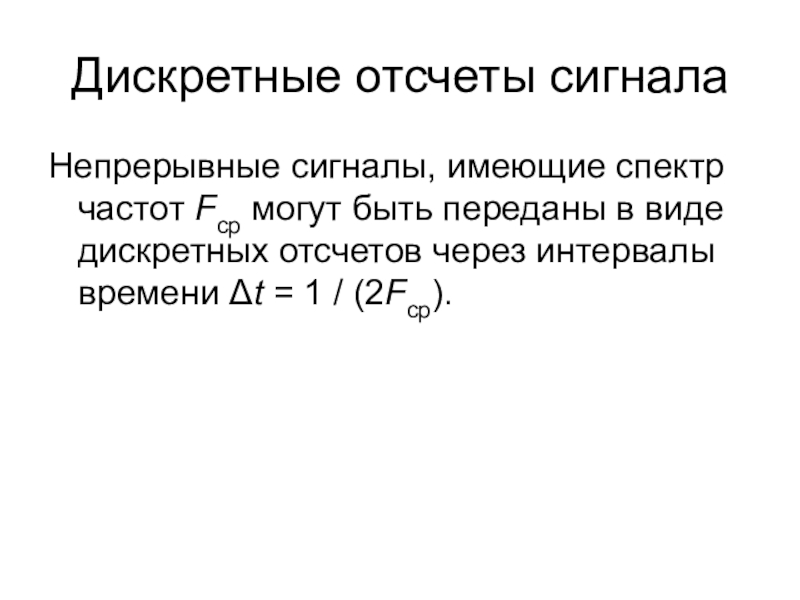

Дискретные отсчеты сигналаНепрерывные сигналы, имеющие спектр частот Fср могут быть переданы в виде дискретных отсчетов через интервалы
Текст слайда:

Дискретные отсчеты сигнала

Непрерывные сигналы, имеющие спектр частот Fср могут быть переданы в виде дискретных отсчетов через интервалы времени Δt = 1 / (2Fср).


Слайд 18

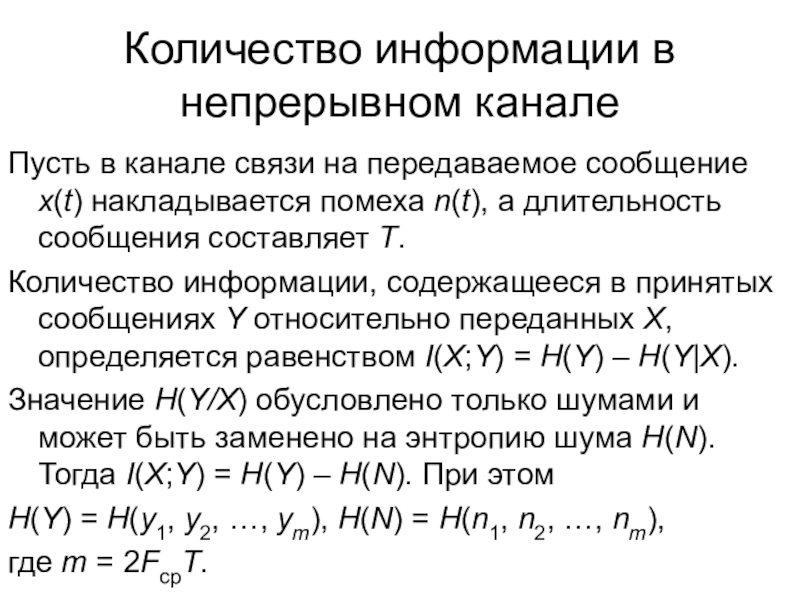

Количество информации в непрерывном каналеПусть в канале связи на передаваемое сообщение x(t) накладывается помеха n(t), а длительность
Текст слайда:

Количество информации в непрерывном канале

Пусть в канале связи на передаваемое сообщение x(t) накладывается помеха n(t), а длительность сообщения составляет T.
Количество информации, содержащееся в принятых сообщениях Y относительно переданных X, определяется равенством I(X;Y) = H(Y) – H(Y|X).
Значение H(Y/X) обусловлено только шумами и может быть заменено на энтропию шума H(N). Тогда I(X;Y) = H(Y) – H(N). При этом
H(Y) = H(y1, y2, …, ym), H(N) = H(n1, n2, …, nm),
где m = 2FсрT.


Слайд 19

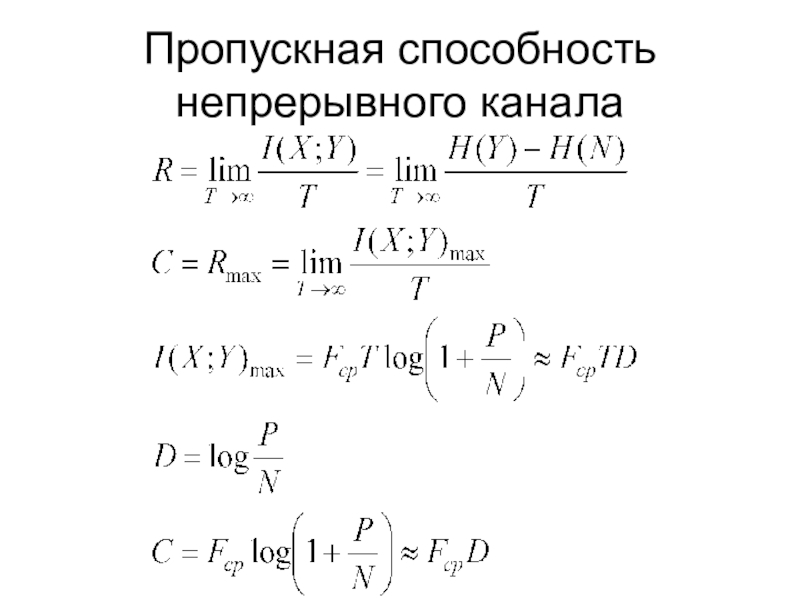

Пропускная способность непрерывного канала
Текст слайда:

Пропускная способность непрерывного канала




Слайд 20
Объем канала
Текст слайда:

Объем канала


Слайд 21

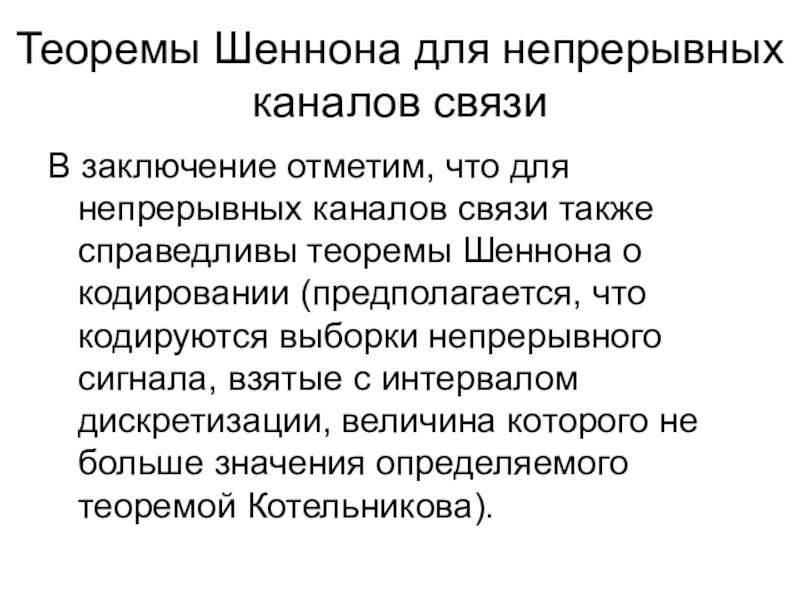

Теоремы Шеннона для непрерывных каналов связиВ заключение отметим, что для непрерывных каналов связи также справедливы теоремы Шеннона
Текст слайда:

Теоремы Шеннона для непрерывных каналов связи

В заключение отметим, что для непрерывных каналов связи также справедливы теоремы Шеннона о кодировании (предполагается, что кодируются выборки непрерывного сигнала, взятые с интервалом дискретизации, величина которого не больше значения определяемого теоремой Котельникова).
