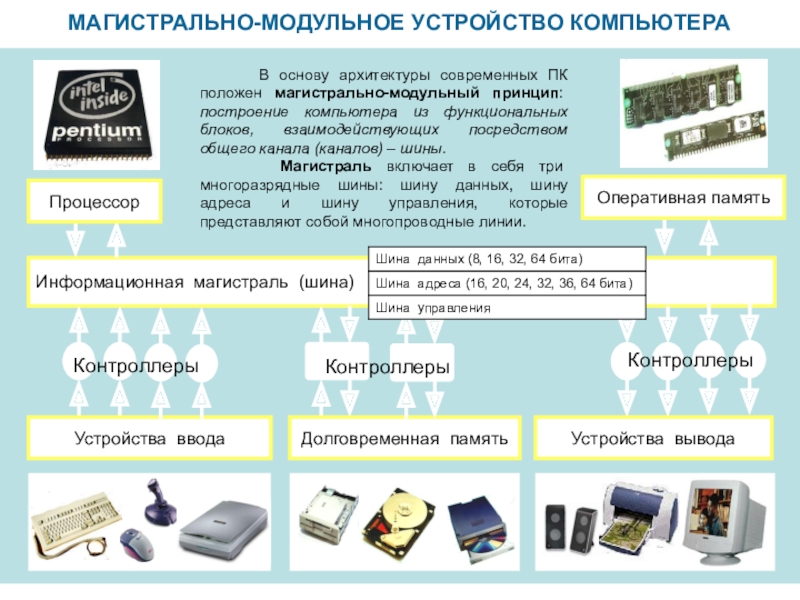

МАГИСТРАЛЬНО-МОДУЛЬНОЕ УСТРОЙСТВО КОМПЬЮТЕРАИнформационная магистраль (шина)Устройства вводаУстройства выводаДолговременная память В основу архитектуры современных ПК положен магистрально-модульный принцип: построение компьютера из функциональных блоков, взаимодействующих посредством общего канала (каналов) – шины.
Слайд 2МАГИСТРАЛЬНО-МОДУЛЬНОЕ УСТРОЙСТВО КОМПЬЮТЕРА
Информационная магистраль (шина)
Устройства ввода
Устройства вывода
Долговременная память
В
основу архитектуры современных ПК положен магистрально-модульный принцип: построение компьютера из функциональных блоков, взаимодействующих посредством общего канала (каналов) – шины.
Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии.
Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии.
Контроллеры
Оперативная память
Процессор
Контроллеры
Контроллеры
Слайд 3МАГИСТРАЛЬНО-МОДУЛЬНОЕ УСТРОЙСТВО КОМПЬЮТЕРА
Информационная магистраль (шина)
Устройства ввода
Устройства вывода
Долговременная память

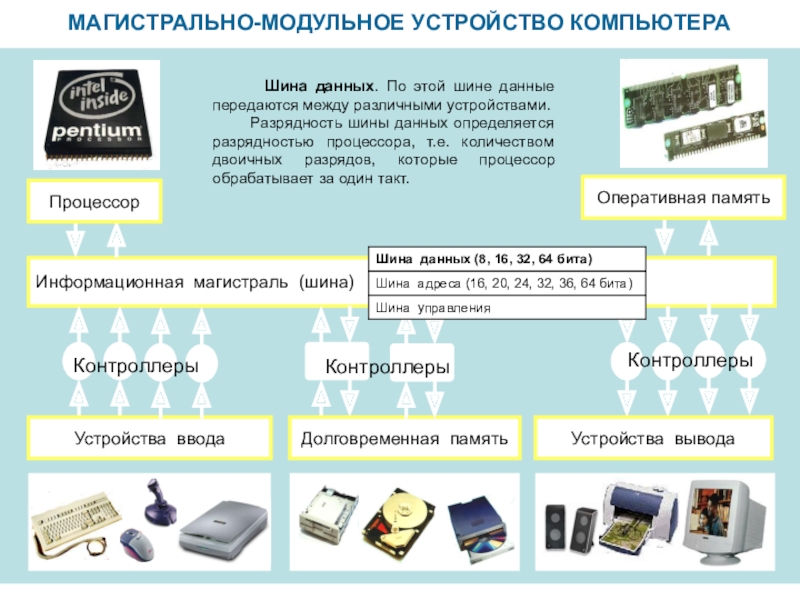

Шина данных. По этой шине данные передаются между различными устройствами.
Разрядность шины данных определяется разрядностью процессора, т.е. количеством двоичных разрядов, которые процессор обрабатывает за один такт.
Разрядность шины данных определяется разрядностью процессора, т.е. количеством двоичных разрядов, которые процессор обрабатывает за один такт.
Контроллеры
Оперативная память
Процессор
Контроллеры
Контроллеры
Слайд 4МАГИСТРАЛЬНО-МОДУЛЬНОЕ УСТРОЙСТВО КОМПЬЮТЕРА
Информационная магистраль (шина)
Устройства ввода
Устройства вывода
Долговременная память
Шина
адреса. Каждое устройство или ячейка оперативной памяти имеет свой адрес. Адрес передается по адресной шине от процессора к оперативной памяти и устройствам.
Разрядность шины адреса определяется объемом адресуемой памяти.
Количество адресуемых ячеек можно рассчитать по формуле: N = 2I, где I – разрядность шины адреса.
N = 264 ячеек.
Разрядность шины адреса определяется объемом адресуемой памяти.
Количество адресуемых ячеек можно рассчитать по формуле: N = 2I, где I – разрядность шины адреса.
N = 264 ячеек.
Контроллеры
Оперативная память
Процессор
Контроллеры
Контроллеры
Слайд 5МАГИСТРАЛЬНО-МОДУЛЬНОЕ УСТРОЙСТВО КОМПЬЮТЕРА
Информационная магистраль (шина)
Устройства ввода
Устройства вывода
Долговременная память
Шина управления. По шине управления передаются сигналы, определяющие характер обмена информацией по магистрали.
Сигналы управления определяют, какую операцию – считывание или запись информации из памяти нужно производить, синхронизируют обмен информацией между устройствами и т.д.
Сигналы управления определяют, какую операцию – считывание или запись информации из памяти нужно производить, синхронизируют обмен информацией между устройствами и т.д.
Контроллеры
Оперативная память
Процессор
Контроллеры
Контроллеры
Слайд 7

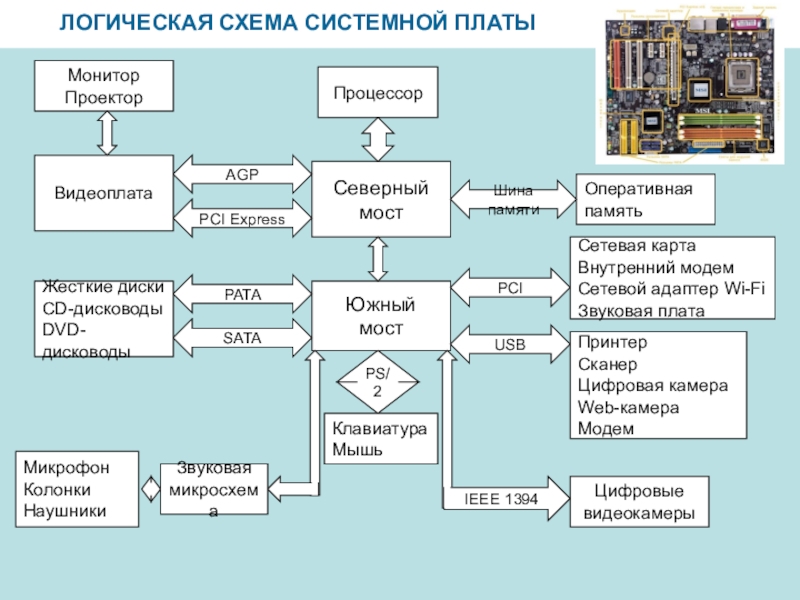

ЛОГИЧЕСКАЯ СХЕМА СИСТЕМНОЙ ПЛАТЫ
Северный
мост
Процессор
Южный
мост
Оперативная
память
Шина памяти
PCI Express
AGP
Монитор
Проектор
Видеоплата
SATA
PATA
Жесткие диски
CD-дисководы
DVD-дисководы
USB
PCI
Сетевая карта
Внутренний модем
Сетевой
адаптер Wi-Fi
Звуковая плата
Звуковая плата
Принтер
Сканер
Цифровая камера
Web-камера
Модем
PS/2
Клавиатура
Мышь
Цифровые
видеокамеры
Звуковая
микросхема
Микрофон
Колонки
Наушники
Слайд 8

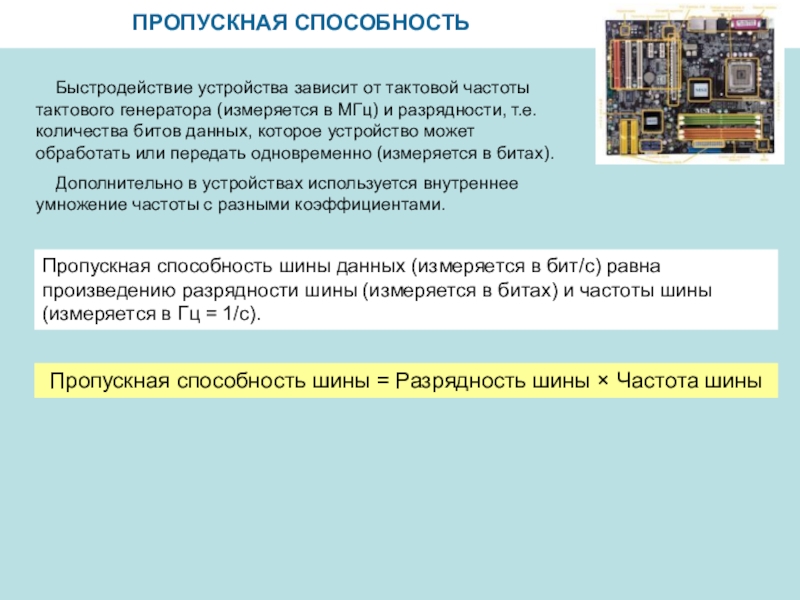

ПРОПУСКНАЯ СПОСОБНОСТЬ
Быстродействие устройства зависит от тактовой частоты тактового генератора
(измеряется в МГц) и разрядности, т.е. количества битов данных, которое устройство может обработать или передать одновременно (измеряется в битах).
Дополнительно в устройствах используется внутреннее умножение частоты с разными коэффициентами.
Дополнительно в устройствах используется внутреннее умножение частоты с разными коэффициентами.
Пропускная способность шины данных (измеряется в бит/с) равна произведению разрядности шины (измеряется в битах) и частоты шины (измеряется в Гц = 1/с).
Пропускная способность шины = Разрядность шины × Частота шины
Слайд 9

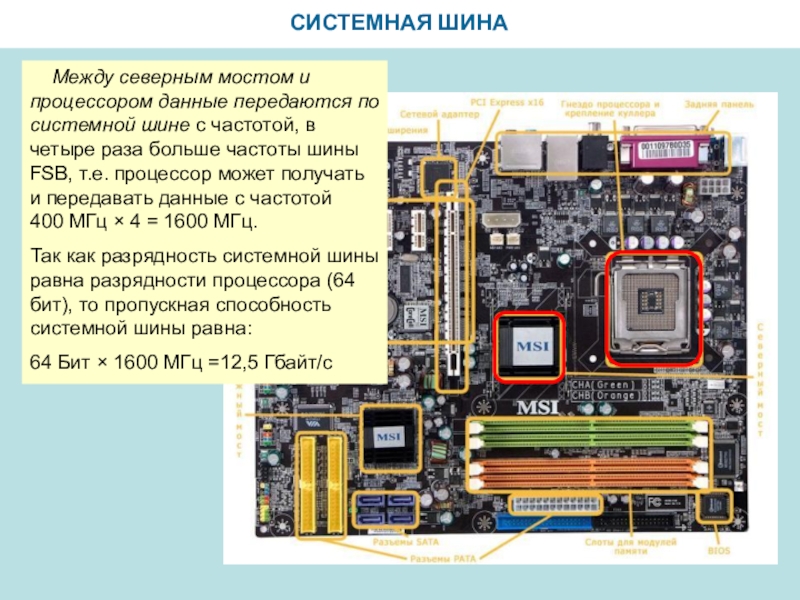

СИСТЕМНАЯ ШИНА
Между северным мостом и процессором данные передаются по
системной шине с частотой, в четыре раза больше частоты шины FSB, т.е. процессор может получать и передавать данные с частотой
400 МГц × 4 = 1600 МГц.
Так как разрядность системной шины равна разрядности процессора (64 бит), то пропускная способность системной шины равна:
64 Бит × 1600 МГц =12,5 Гбайт/с
400 МГц × 4 = 1600 МГц.
Так как разрядность системной шины равна разрядности процессора (64 бит), то пропускная способность системной шины равна:
64 Бит × 1600 МГц =12,5 Гбайт/с
Слайд 10
ШИНА ПАМЯТИ
Обмен данными между процессором(северным мостом) и оперативной памятью
производится по шине памяти, частота которой может быть меньше, чем частота шины процессора.
Если частота шины памяти равна 1600 МГц, а разрядность шины памяти, равная разрядности процессора, составляет 64 бита, то пропускная способность шины памяти равна:
64 Бит × 1600МГц = 12 800 Мбайт/с
Если частота шины памяти равна 1600 МГц, а разрядность шины памяти, равная разрядности процессора, составляет 64 бита, то пропускная способность шины памяти равна:
64 Бит × 1600МГц = 12 800 Мбайт/с
Слайд 11
ШИНА PCI Express
AGP×8
Шина PCI Express– производит обмен данными между северным мостом
и видеоплатой (PCI Express- ускоренная шина взаимодействия периферийных устройств)
Пропускная способность шины =32Гбайт/с
Слайд 12

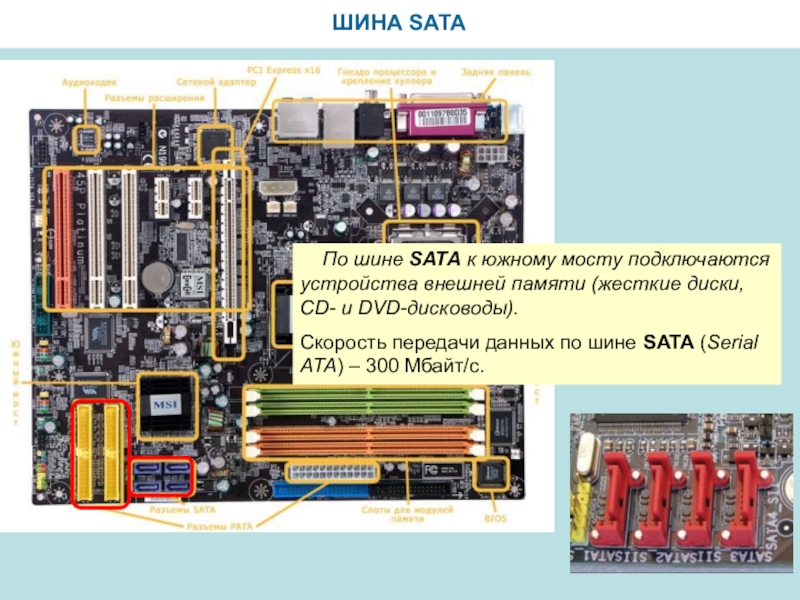

ШИНА SATA
По шине SАТА к южному мосту подключаются устройства
внешней памяти (жесткие диски, CD- и DVD-дисководы).
Скорость передачи данных по шине SATA (Serial ATA) – 300 Мбайт/с.
Скорость передачи данных по шине SATA (Serial ATA) – 300 Мбайт/с.
Слайд 13
ШИНА USB
Шина USB (Universal Serial Bus – универсальная последовательная шина) обеспечивает
подключение к компьютеру одновременно нескольких периферийных устройств (принтер, сканер, цифровая камера, Web-камера, модем и др.).
Эта шина обладает пропускной способностью до 60 Мбайт/с.
Эта шина обладает пропускной способностью до 60 Мбайт/с.
Порт USB

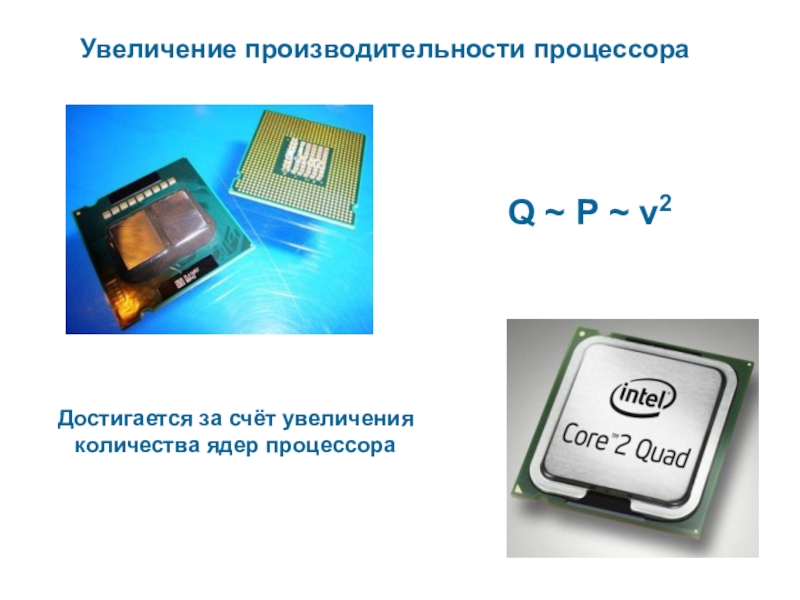

Слайд 14Увеличение производительности процессора
Достигается за счёт увеличения количества ядер процессора
Q ~ P
~ v2
Слайд 17Домашнее задание: параграф 1.2
Задание 1. Из каких устройств состоит ваш домашний
компьютер? Укажите их характеристики
Задание 2. Принести отвертку
Задание 2. Принести отвертку
