Презентация, доклад АППАРАТНЫЕ СРЕДСТВА КОМПЬЮТЕРНЫХ СЕТЕЙ.

компонент средств передачи.

средства:
сетевые соединительные средства: коннекторы (разъемы), трансиверы, репитеры (повторители), пассивные концентраторы сигналов, активные концентраторы, коммутаторы, мультиплексоры, мосты;
межсетевые соединительные средства: повторители, мосты, маршрутизаторы, шлюзы, модемы;
передающая среда:
проводная передающая среда: коаксиальный кабель, витая пара, волоконно-оптический кабель;
беспроводная передающая среда;
инфракрасное излучение.
периферийное оборудование (принтеры, плоттеры, сканеры и т. д.).

которые используют сетевые ресурсы, но не предоставляют свои ресурсы другим компьютерам;
одноранговые узлы, работающие с сетевыми ресурсами и разрешающих доступ других машин к своим ресурсам;
серверов, предоставляющих ресурсы сети другим машинам.

сетевой контроллер) вставляются в свободное гнездо шины расширения материнской платы компьютера или подключается как внешнее устройство (внешний сетевой адаптер)и подсоединяются с помощью разъема к кабелю сети (таких разъемов на плате адаптера может быть несколько). В сервере может быть установлено несколько сетевых адаптеров.

адаптеру, а с двух других сторон подключаются отрезки тонкого коаксиального кабеля с разъёмами на концах.
В-коннектор - цилиндрический соединитель для двух отрезков коаксиального кабеля.
RJ-45 - разъём витой неэкранированной пары.
RJ-11 - разъём телефонного провода.

кабель - многожильный экранированный коаксиальный кабель. В нужных местах прокалываются вампиры, к вампирам подключается трансивер.

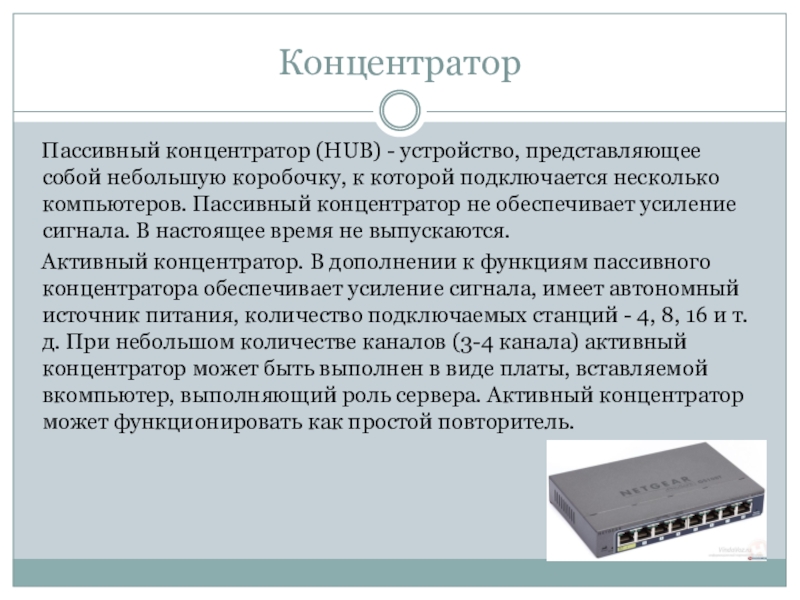

подключается несколько компьютеров. Пассивный концентратор не обеспечивает усиление сигнала. В настоящее время не выпускаются.
Активный концентратор. В дополнении к функциям пассивного концентратора обеспечивает усиление сигнала, имеет автономный источник питания, количество подключаемых станций - 4, 8, 16 и т. д. При небольшом количестве каналов (3-4 канала) активный концентратор может быть выполнен в виде платы, вставляемой вкомпьютер, выполняющий роль сервера. Активный концентратор может функционировать как простой повторитель.

интеллектуальное, объединяет в себе свойства концентратора и моста. Коммутатор направляет поступивший пакет (сообщение) не по всем узлам сети, как это делает пассивный или активный концентратор, а к конкретному узлу (по адресу получателя пакета).

сигнал. Но повторители не являются интеллектуальными средствами.

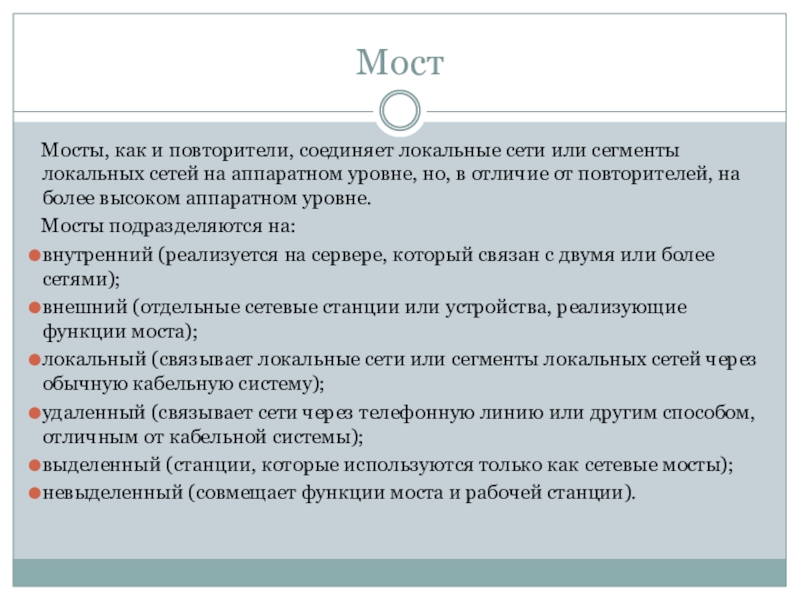

на аппаратном уровне, но, в отличие от повторителей, на более высоком аппаратном уровне.
Мосты подразделяются на:
внутренний (реализуется на сервере, который связан с двумя или более сетями);
внешний (отдельные сетевые станции или устройства, реализующие функции моста);
локальный (связывает локальные сети или сегменты локальных сетей через обычную кабельную систему);
удаленный (связывает сети через телефонную линию или другим способом, отличным от кабельной системы);
выделенный (станции, которые используются только как сетевые мосты);
невыделенный (совмещает функции моста и рабочей станции).

адресов получателей. Маршрутизатор, в отличие от моста, является адресуемым элементом сети и выбирает только предназначенные ему кадры (пакеты). Маршрутизаторы используются как в глобальных, так и в локальных сетях.

или протоколы. Шлюзы осуществляют преобразование форматов данных и открывают сеансы связи между прикладными программами.
