Презентация, доклад на тему Практическая работа №5 по информатике на тему Компас
Содержание
Начертить объекты, заданные по условию :Начертим объекты, заданные по условию: проведём прямую и точку М на нейВвести обозначения

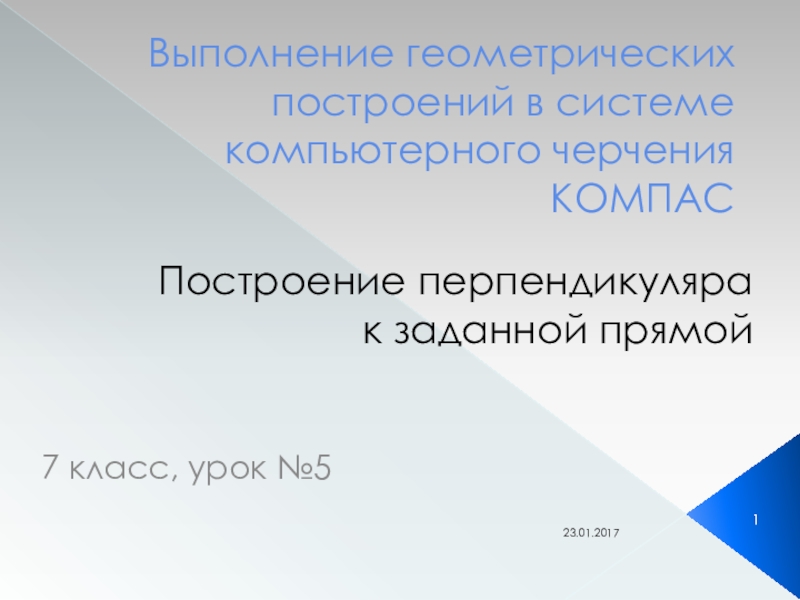

Слайд 1Выполнение геометрических построений в системе компьютерного черчения КОМПАС
7 класс, урок №5
Построение

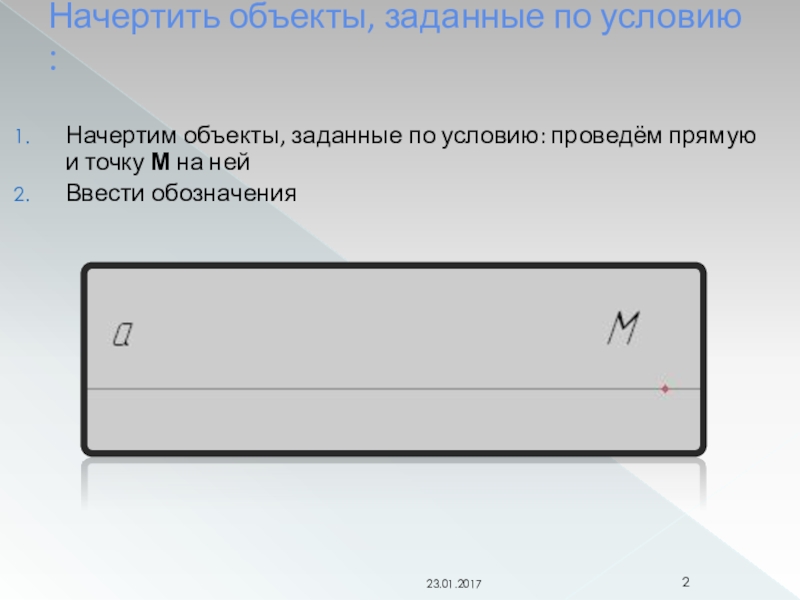

Слайд 2Начертить объекты, заданные по условию :
Начертим объекты, заданные по условию: проведём
прямую и точку М на ней
Ввести обозначения
Ввести обозначения

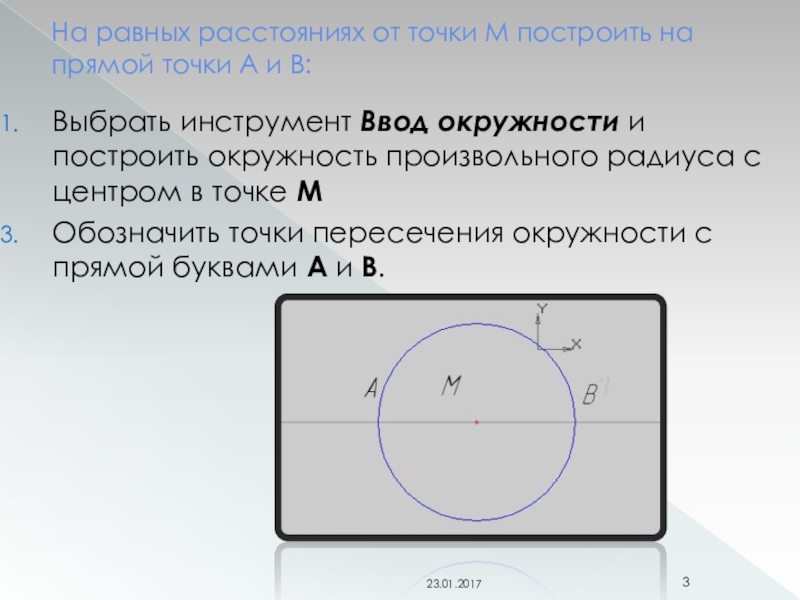

Слайд 3На равных расстояниях от точки М построить на прямой точки А
и В:
Выбрать инструмент Ввод окружности и построить окружность произвольного радиуса с центром в точке М
Обозначить точки пересечения окружности с прямой буквами А и В.
Слайд 4Построить две окружности с центрами в точках А и В с
радиусом АВ:
Выбрать инструмент Ввод окружности и построить две окружности с радиусами, равными длине отрезка АВ, с центрами в точках А и В (с помощью Геометрического калькулятора и меню Между двумя точками)
Пересечение окружностей обозначить буквами P и Q

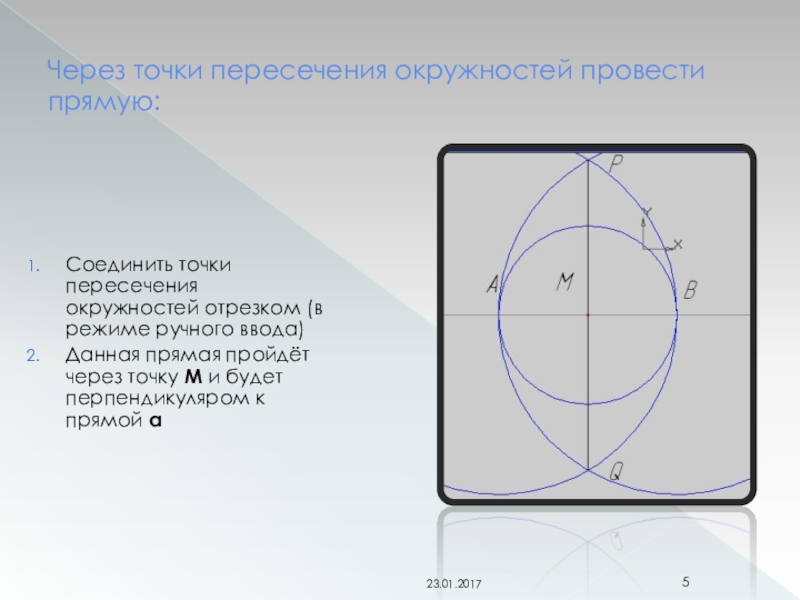

Слайд 5Через точки пересечения окружностей провести прямую:
Соединить точки пересечения окружностей отрезком (в
режиме ручного ввода)
Данная прямая пройдёт через точку М и будет перпендикуляром к прямой а
Данная прямая пройдёт через точку М и будет перпендикуляром к прямой а
