Презентация, доклад на тему Оценка структур и процессов функционирования спутниковых сетей

слайд
Применение спутниковой связи 9-14 слайд
Недостатки спутниковой связи 15-19 слайд
GPS 20-22 слайд
История создания 23-27 слайд
Применение GPS 28-29 слайд
Недостатки 30 слайд
Galileo (европейская навигационная система) 31-35 слайд
ГЛОНАСС (российская навигационная система) 36-38 слайд
Точность 39-41 слайд

земли в качестве ретрансляторов. Спутниковая связь осуществляется между земными станциями, которые могут быть как стационарными, так и подвижными.

Спутник связи Syncom-1 Спутник связи ЯМАЛ-200

высоту (от десятков до сотен тысяч км). Так как зона его видимости в этом случае — почти половина Земного шара, то необходимость в цепочке ретрансляторов отпадает — в большинстве случаев достаточно и одного.

Орбиты:
1 — экваториальная,
2 — наклонная,
3 — полярная

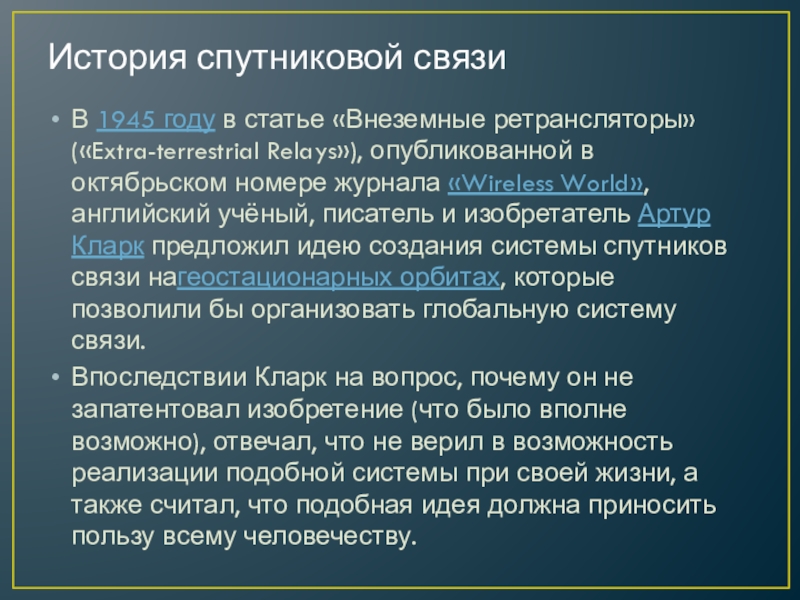

октябрьском номере журнала «Wireless World», английский учёный, писатель и изобретатель Артур Кларк предложил идею создания системы спутников связи нагеостационарных орбитах, которые позволили бы организовать глобальную систему связи.
Впоследствии Кларк на вопрос, почему он не запатентовал изобретение (что было вполне возможно), отвечал, что не верил в возможность реализации подобной системы при своей жизни, а также считал, что подобная идея должна приносить пользу всему человечеству.

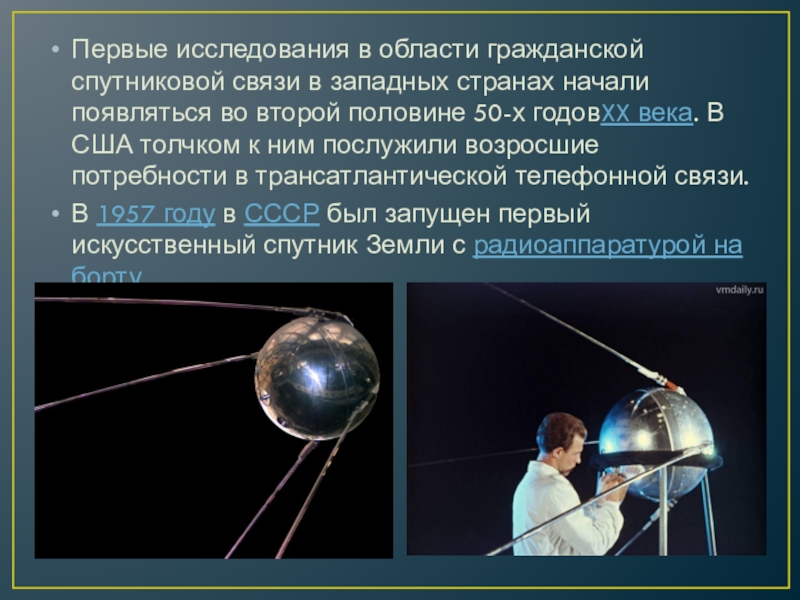

появляться во второй половине 50-х годовXX века. В США толчком к ним послужили возросшие потребности в трансатлантической телефонной связи.

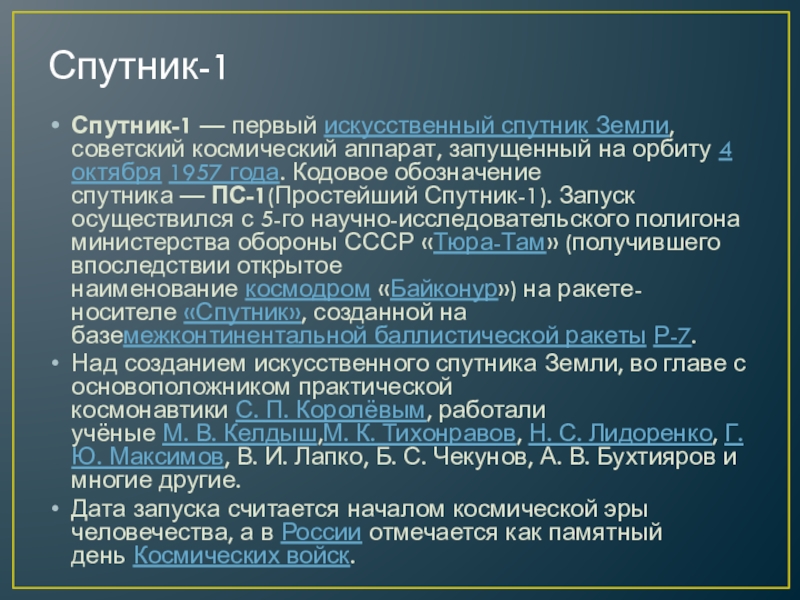

В 1957 году в СССР был запущен первый искусственный спутник Земли с радиоаппаратурой на борту.

года. Кодовое обозначение спутника — ПС-1(Простейший Спутник-1). Запуск осуществился с 5-го научно-исследовательского полигона министерства обороны СССР «Тюра-Там» (получившего впоследствии открытое наименование космодром «Байконур») на ракете-носителе «Спутник», созданной на баземежконтинентальной баллистической ракеты Р-7.
Над созданием искусственного спутника Земли, во главе с основоположником практической космонавтики С. П. Королёвым, работали учёные М. В. Келдыш,М. К. Тихонравов, Н. С. Лидоренко, Г. Ю. Максимов, В. И. Лапко, Б. С. Чекунов, А. В. Бухтияров и многие другие.
Дата запуска считается началом космической эры человечества, а в России отмечается как памятный день Космических войск.

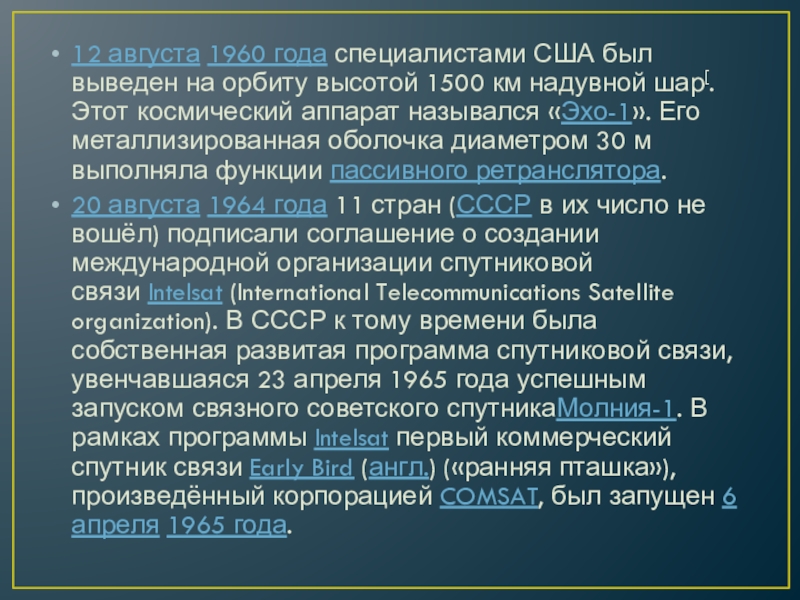

шар[. Этот космический аппарат назывался «Эхо-1». Его металлизированная оболочка диаметром 30 м выполняла функции пассивного ретранслятора.
20 августа 1964 года 11 стран (СССР в их число не вошёл) подписали соглашение о создании международной организации спутниковой связи Intelsat (International Telecommunications Satellite organization). В СССР к тому времени была собственная развитая программа спутниковой связи, увенчавшаяся 23 апреля 1965 года успешным запуском связного советского спутникаМолния-1. В рамках программы Intelsat первый коммерческий спутник связи Early Bird (англ.) («ранняя пташка»), произведённый корпорацией COMSAT, был запущен 6 апреля 1965 года.

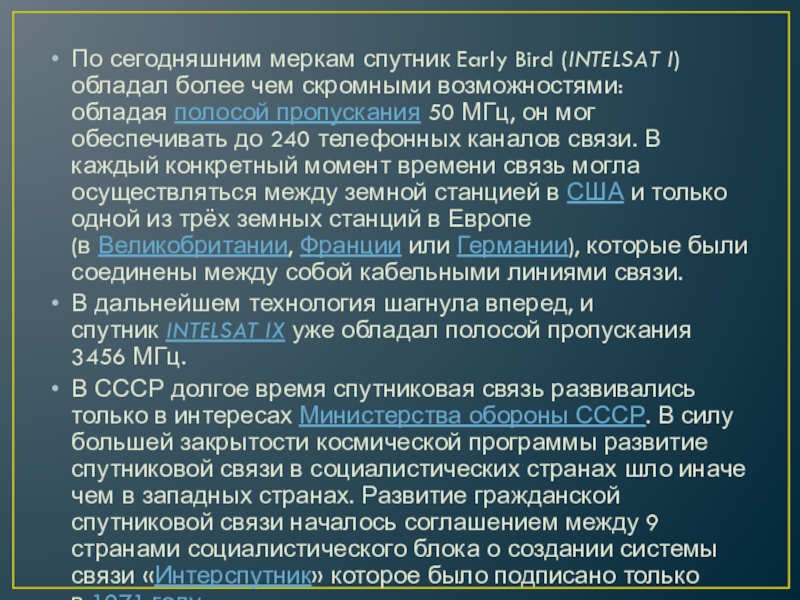

скромными возможностями: обладая полосой пропускания 50 МГц, он мог обеспечивать до 240 телефонных каналов связи. В каждый конкретный момент времени связь могла осуществляться между земной станцией в США и только одной из трёх земных станций в Европе (в Великобритании, Франции или Германии), которые были соединены между собой кабельными линиями связи.
В дальнейшем технология шагнула вперед, и спутник INTELSAT IX уже обладал полосой пропускания 3456 МГц.
В СССР долгое время спутниковая связь развивались только в интересах Министерства обороны СССР. В силу большей закрытости космической программы развитие спутниковой связи в социалистических странах шло иначе чем в западных странах. Развитие гражданской спутниковой связи началось соглашением между 9 странами социалистического блока о создании системы связи «Интерспутник» которое было подписано только в 1971 году.

потребностями передачи больших объёмов информации. Первой системой спутниковой связи стала система Intelsat, затем были созданы аналогичные региональные организации (Eutelsat, Arabsat и другие). С течением времени доля передачи речи в общем объёме магистрального трафика постоянно снижалась, уступая место передаче данных.
С развитием волоконно-оптических сетей последние начали вытеснять спутниковую связь с рынка магистральной связи.

предоставляют услуги спутниковой связи клиентам (как правило, небольшим организациям), которым не требуется высокая пропускная способность канала. Скорость передачи данных для VSAT-терминала обычно не превышает 2048 кбит/с.
Слова «очень маленькая апертура» относятся к размерам антенн терминалов по сравнению с размерами более старых антенн магистральных систем связи. VSAT-терминалы, работающие в C-диапазоне, обычно используют антенны диаметром 1,8-2,4 м, в Ku-диапазоне — 0,75-1,8 м.
В системах VSAT применяется технология предоставления каналов по требованию.

маленький размер антенны терминала, что затрудняет прием сигнала. Для того, чтобы мощность сигнала, достигающего приёмника, была достаточной, применяют одно из двух решений:
Спутники располагаются на геостационарной орбите. Поскольку эта орбита удалена от Земли на расстояние 35786 км[23], на спутник требуется установить мощный передатчик. Этот подход используется системой Inmarsat (основной задачей которой является предоставление услуг связи морским судам) и некоторыми региональными операторами персональной спутниковой связи (например, Thuraya).

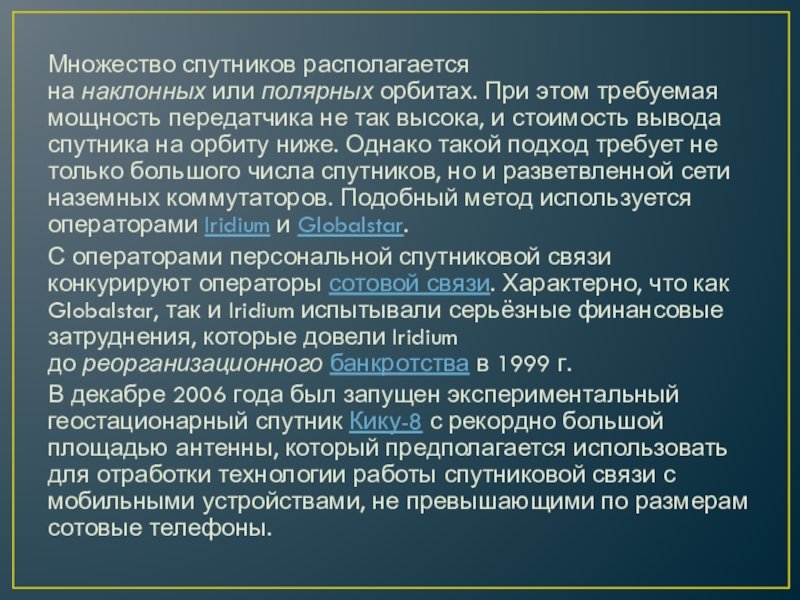

высока, и стоимость вывода спутника на орбиту ниже. Однако такой подход требует не только большого числа спутников, но и разветвленной сети наземных коммутаторов. Подобный метод используется операторами Iridium и Globalstar.
С операторами персональной спутниковой связи конкурируют операторы сотовой связи. Характерно, что как Globalstar, так и Iridium испытывали серьёзные финансовые затруднения, которые довели Iridium до реорганизационного банкротства в 1999 г.
В декабре 2006 года был запущен экспериментальный геостационарный спутник Кику-8 с рекордно большой площадью антенны, который предполагается использовать для отработки технологии работы спутниковой связи с мобильными устройствами, не превышающими по размерам сотовые телефоны.

связи между интернет-провайдером и клиентом), особенно в местах со слабо развитой инфраструктурой.[24]
Особенностями такого вида доступа являются:
Разделение входящего и исходящего трафика и привлечение дополнительных технологий для их совмещения. Поэтому такие соединения называют асимметричными.
Одновременное использование входящего спутникового канала несколькими (например 200-ми) пользователями: через спутник одновременно передаются данные для всех клиентов «вперемешку», фильтрацией ненужных данных занимается клиентский терминал (по этой причине возможна «Рыбалка со спутника»).

дешевый вариант подключения). В этом случае для исходящего трафика необходимо иметь другое подключение к Интернету, поставщика которого называют наземным провайдером. Для работы в такой схеме привлекается туннелирующее программное обеспечение, обычно входящее в поставку терминала. Несмотря на сложность (в том числе сложность в настройке), такая технология привлекательна большой скоростью по сравнению с dial-up за сравнительно небольшую цену.

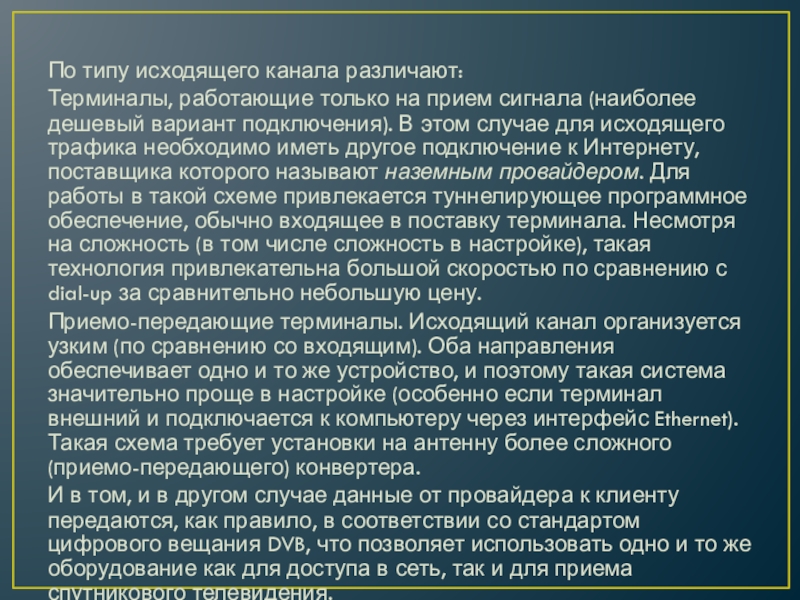

Приемо-передающие терминалы. Исходящий канал организуется узким (по сравнению со входящим). Оба направления обеспечивает одно и то же устройство, и поэтому такая система значительно проще в настройке (особенно если терминал внешний и подключается к компьютеру через интерфейс Ethernet). Такая схема требует установки на антенну более сложного (приемо-передающего) конвертера.
И в том, и в другом случае данные от провайдера к клиенту передаются, как правило, в соответствии со стандартом цифрового вещания DVB, что позволяет использовать одно и то же оборудование как для доступа в сеть, так и для приема спутникового телевидения.

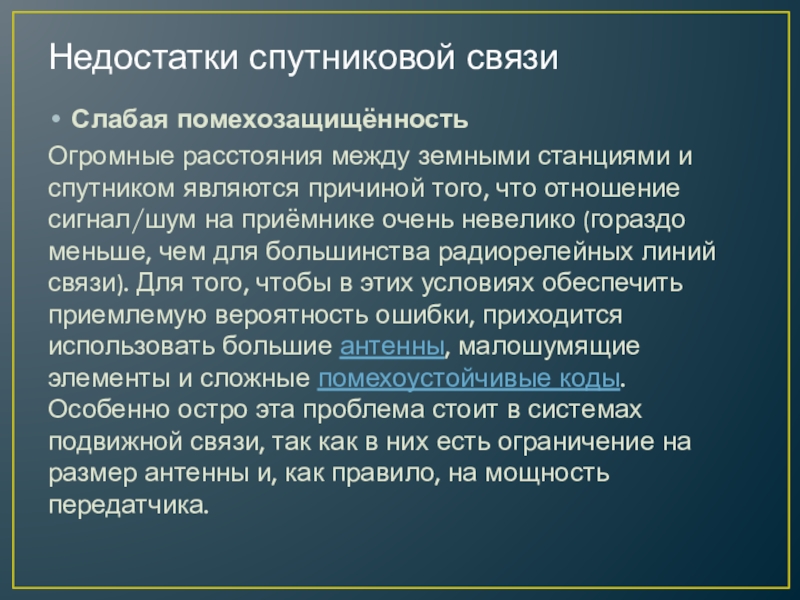

причиной того, что отношение сигнал/шум на приёмнике очень невелико (гораздо меньше, чем для большинства радиорелейных линий связи). Для того, чтобы в этих условиях обеспечить приемлемую вероятность ошибки, приходится использовать большие антенны, малошумящие элементы и сложные помехоустойчивые коды. Особенно остро эта проблема стоит в системах подвижной связи, так как в них есть ограничение на размер антенны и, как правило, на мощность передатчика.

в тропосфере

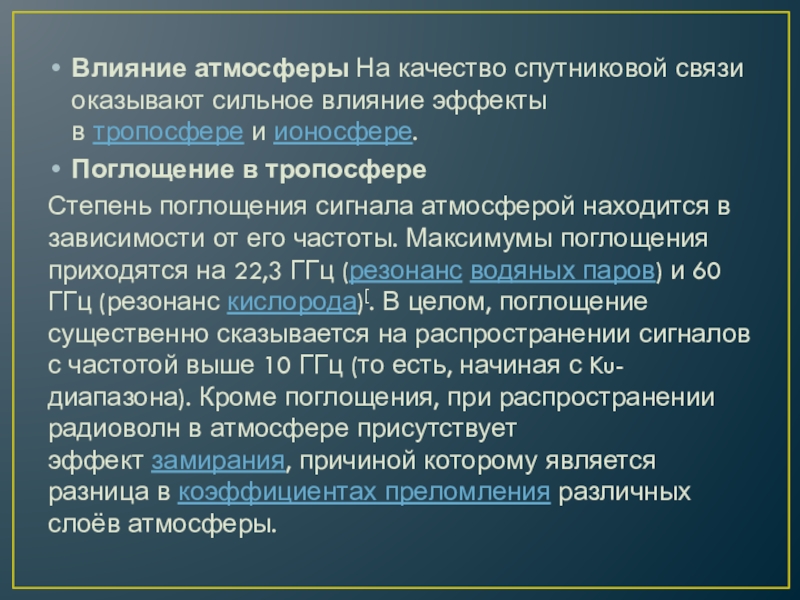

Степень поглощения сигнала атмосферой находится в зависимости от его частоты. Максимумы поглощения приходятся на 22,3 ГГц (резонанс водяных паров) и 60 ГГц (резонанс кислорода)[. В целом, поглощение существенно сказывается на распространении сигналов с частотой выше 10 ГГц (то есть, начиная с Ku-диапазона). Кроме поглощения, при распространении радиоволн в атмосфере присутствует эффект замирания, причиной которому является разница в коэффициентах преломления различных слоёв атмосферы.

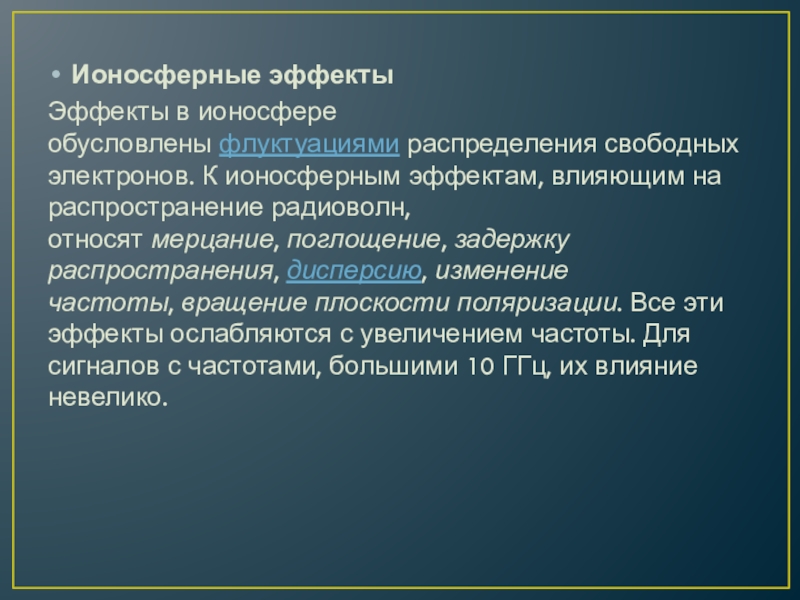

влияющим на распространение радиоволн, относят мерцание, поглощение, задержку распространения, дисперсию, изменение частоты, вращение плоскости поляризации. Все эти эффекты ослабляются с увеличением частоты. Для сигналов с частотами, большими 10 ГГц, их влияние невелико.

все спутниковые системы связи. Наибольшей задержкой обладают системы, использующие спутниковый ретранслятор на геостационарной орбите. В этом случае задержка, обусловленная конечностью скорости распространения радиоволн, составляет примерно 250 мс, а с учётом мультиплексирования, коммутации и задержек обработки сигнала общая задержка может составлять до 400 мс[29].
Задержка распространения наиболее нежелательна в приложениях реального времени, например, в телефонной связи. При этом, если время распространения сигнала по спутниковому каналу связи составляет 250 мс, разница во времени между репликами абонентов не может быть меньше 500 мс.
В некоторых системах (например, в системах VSAT, использующих топологию «звезда») сигнал дважды передается через спутниковый канал связи (от терминала к центральному узлу, и от центрального узла к другому терминалу). В этом случае общая задержка удваивается.

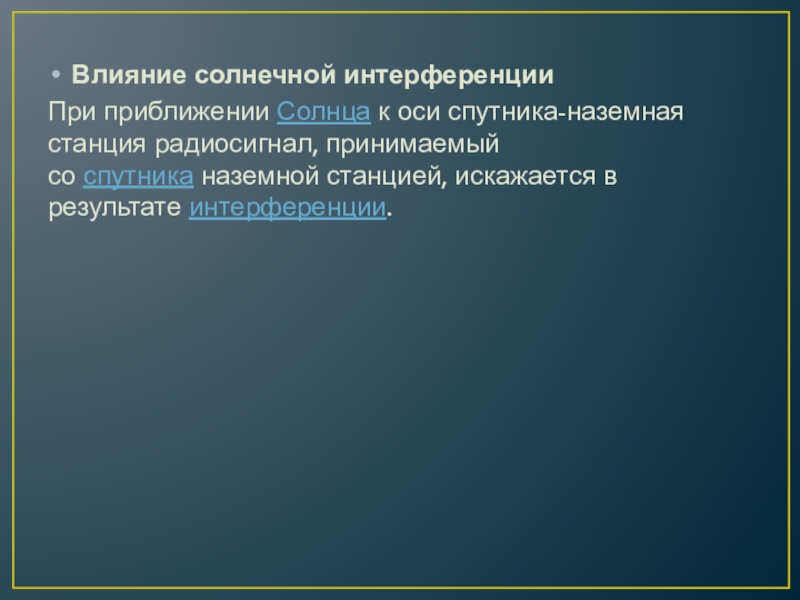

искажается в результате интерференции.

навигации, обеспечивающая измерение расстояния, времени и определяющая местоположениe во всемирной системе координат WGS 84. Позволяет в любом месте Земли (исключая приполярные области), почти при любой погоде, а также в околоземном космическом пространстве определять местоположение и скорость объектов. Система разработана, реализована и эксплуатируется Министерством обороны США, при этом в настоящее время доступна для использования для гражданских целей — нужен только навигатор или другой аппарат (например, смартфон) с GPS-приёмником.

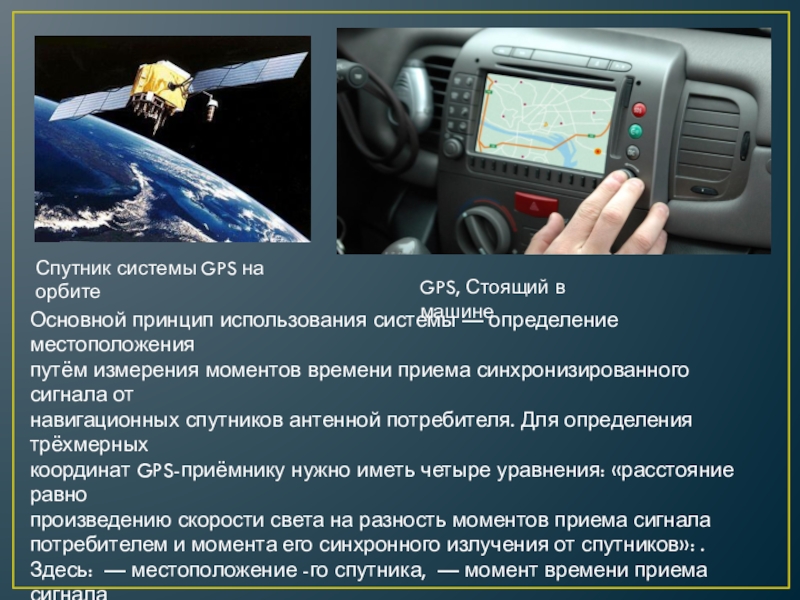

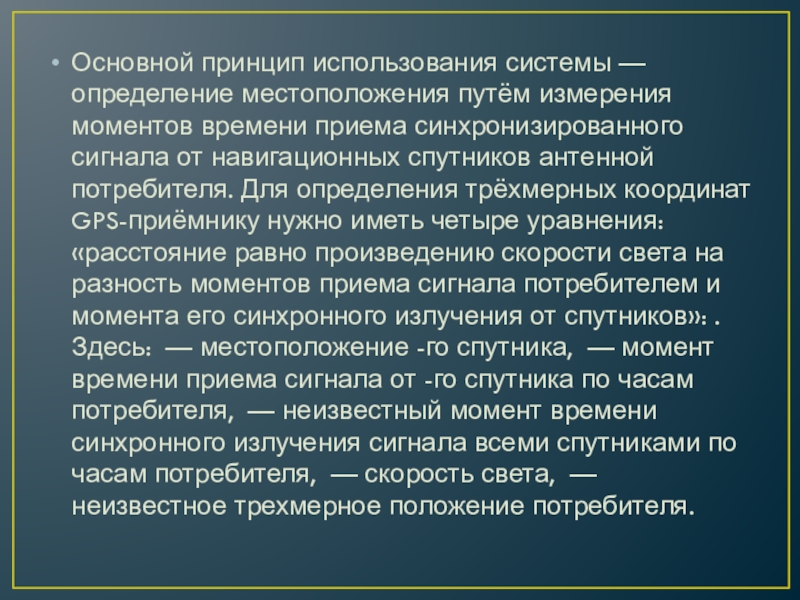

синхронизированного сигнала от навигационных спутников антенной потребителя. Для определения трёхмерных координат GPS-приёмнику нужно иметь четыре уравнения: «расстояние равно произведению скорости света на разность моментов приема сигнала потребителем и момента его синхронного излучения от спутников»: . Здесь:  — местоположение -го спутника,  — момент времени приема сигнала от -го спутника по часам потребителя,  — неизвестный момент времени синхронного излучения сигнала всеми спутниками по часам потребителя,  — скорость света,  — неизвестное трехмерное положение потребителя.

определение местоположения
путём измерения моментов времени приема синхронизированного сигнала от
навигационных спутников антенной потребителя. Для определения трёхмерных
координат GPS-приёмнику нужно иметь четыре уравнения: «расстояние равно
произведению скорости света на разность моментов приема сигнала
потребителем и момента его синхронного излучения от спутников»: .
Здесь:  — местоположение -го спутника,  — момент времени приема сигнала
от -го спутника по часам потребителя,  — неизвестный момент времени
синхронного излучения сигнала всеми спутниками по часам
потребителя,  — скорость света,  — неизвестное
трехмерное положение потребителя.

В тот момент, когда СССР был запущен первый искусственный спутник Земли, американские учёные во главе с Ричардом Кершнером наблюдали сигнал, исходящий от советского спутника и обнаружили, что благодаря эффекту Доплера частота принимаемого сигнала увеличивается при приближении спутника и уменьшается при его отдалении. Суть открытия заключалась в том, что если точно знать свои координаты на Земле, то становится возможным измерить положение и скорость спутника, и наоборот, точно зная положение спутника, можно определить собственную скорость и координаты.

1964 разрабатывалась теория позиционирования, на основе которой сформулированы требования к построению систем навигации по спутникам. Первый спутник глобальной системы позиционирования (в дальнейшем переименованный в «ГЛОНАСС») был запущен в 1982 году. Ряд неудачных пусков с потерей спутников заставил приостановить развёртывание системы, в дальнейшем, с началом «перестройки» интерес к системе у власти исчез, и потребовался успех американской «GPS», чтобы понять, что всё-таки она нужна.

а, затем, в «GPS». Первый тестовый спутник выведен на орбиту 14 июля 1974 г. Вывод спутника советской системы позиционирования в 1982г. дал повод конгрессу США выделить деньги и ускорить работы. Шла холодная война, гонка вооружений набирала обороты. В 1983 году начались интенсивные работы по созданию «GPS», а последний из всех 24 спутников, необходимых для полного покрытия земной поверхности, был выведен на орбиту в 1993 г., и «GPS» встала на вооружение. Стало возможным использовать «GPS» для точного наведения ракет на неподвижные, а затем и на подвижные объекты в воздухе и на земле.

после того, как в 1983 году вторгшийся в воздушное пространство Советского Союза «Боинг-747» Корейских Авиалиний с 269 пассажирами и членами экипажа на борту был сбит советским истребителем возле острова Сахалин, поскольку причиной была названа дезориентация экипажа в пространстве, президент США Рональд Рейган с целью не допустить в будущем подобные трагедии разрешил использование системы навигации для гражданских целей во всем мире. Во избежание применения системы для военных нужд точность была уменьшена специальным алгоритмом.
Затем появилась информация о том, что некоторые компании расшифровали алгоритм уменьшения точности на частоте L1 и с успехом компенсируют эту составляющую ошибки. В 2000 г. это загрубление точности отменил своим указом президент США Билл Клинтон.

на поверхности Земли.
Visible sat- число спутников, видимых над горизонтом наблюдателя в
идеальных условиях (чистое поле).

военные цели, сегодня GPS широко используются в гражданских целях. GPS-приёмники продают во многих магазинах, торгующих электроникой, их встраивают в мобильные телефоны, смартфоны, КПК и онбордеры. Потребителям также предлагаются различные устройства и программные продукты, позволяющие видеть своё местонахождение на электронной карте; имеющие возможность прокладывать маршруты с учётом дорожных знаков, разрешённых поворотов и даже пробок; искать на карте конкретные дома и улицы, достопримечательности, кафе, больницы, автозаправки и прочие объекты инфраструктуры.

участков.

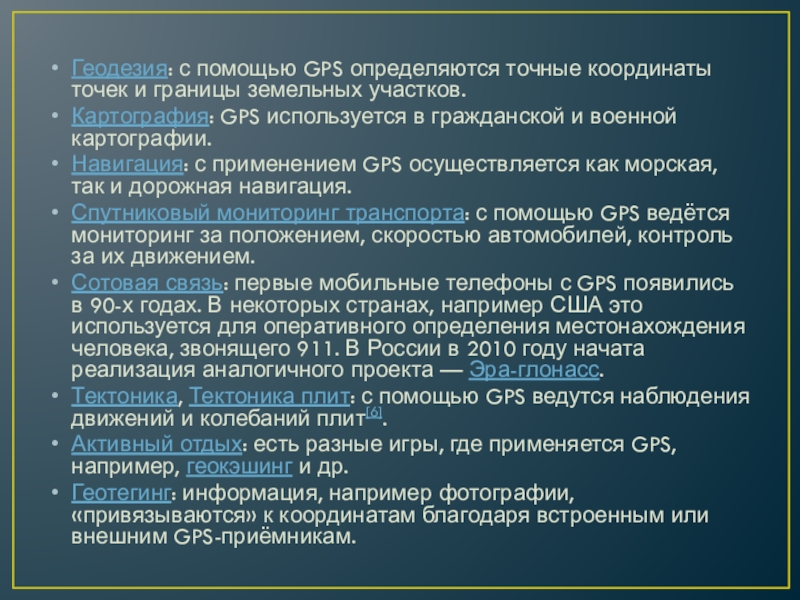

Картография: GPS используется в гражданской и военной картографии.
Навигация: с применением GPS осуществляется как морская, так и дорожная навигация.
Спутниковый мониторинг транспорта: с помощью GPS ведётся мониторинг за положением, скоростью автомобилей, контроль за их движением.
Сотовая связь: первые мобильные телефоны с GPS появились в 90-х годах. В некоторых странах, например США это используется для оперативного определения местонахождения человека, звонящего 911. В России в 2010 году начата реализация аналогичного проекта — Эра-глонасс.
Тектоника, Тектоника плит: с помощью GPS ведутся наблюдения движений и колебаний плит[6].
Активный отдых: есть разные игры, где применяется GPS, например, геокэшинг и др.
Геотегинг: информация, например фотографии, «привязываются» к координатам благодаря встроенным или внешним GPS-приёмникам.

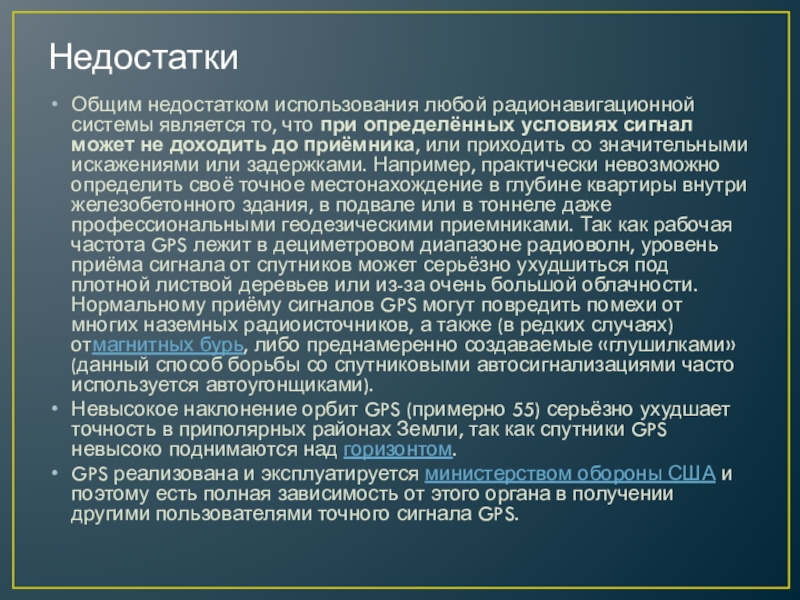

сигнал может не доходить до приёмника, или приходить со значительными искажениями или задержками. Например, практически невозможно определить своё точное местонахождение в глубине квартиры внутри железобетонного здания, в подвале или в тоннеле даже профессиональными геодезическими приемниками. Так как рабочая частота GPS лежит в дециметровом диапазоне радиоволн, уровень приёма сигнала от спутников может серьёзно ухудшиться под плотной листвой деревьев или из-за очень большой облачности. Нормальному приёму сигналов GPS могут повредить помехи от многих наземных радиоисточников, а также (в редких случаях) отмагнитных бурь, либо преднамеренно создаваемые «глушилками» (данный способ борьбы со спутниковыми автосигнализациями часто используется автоугонщиками).
Невысокое наклонение орбит GPS (примерно 55) серьёзно ухудшает точность в приполярных районах Земли, так как спутники GPS невысоко поднимаются над горизонтом.
GPS реализована и эксплуатируется министерством обороны США и поэтому есть полная зависимость от этого органа в получении другими пользователями точного сигнала GPS.

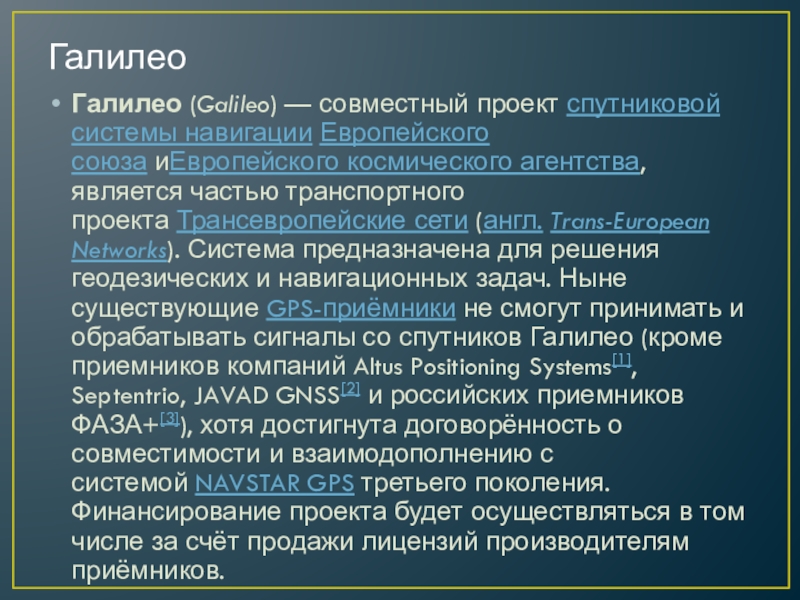

проекта Трансевропейские сети (англ. Trans-European Networks). Система предназначена для решения геодезических и навигационных задач. Ныне существующие GPS-приёмники не смогут принимать и обрабатывать сигналы со спутников Галилео (кроме приемников компаний Altus Positioning Systems[1], Septentrio, JAVAD GNSS[2] и российских приемников ФАЗА+[3]), хотя достигнута договорённость о совместимости и взаимодополнению с системой NAVSTAR GPS третьего поколения. Финансирование проекта будет осуществляться в том числе за счёт продажи лицензий производителям приёмников.

переговоры с представителями Аргентины, Австралии, Бразилии, Чили, Индии,Малайзии. Ожидается, что «Галилео» войдёт в строй в 2014—2016 годах, когда на орбиту будут выведены все 30 запланированныхспутников (27 операционных и 3 резервных). Компания Arianespace заключила договор на 10 ракет-носителей «Союз» для запуска спутников, начиная с 2010 года[4]. Космический сегмент будет обслуживаться наземной инфраструктурой, включающей в себя три центра управления и глобальную сеть передающих и принимающих станций.

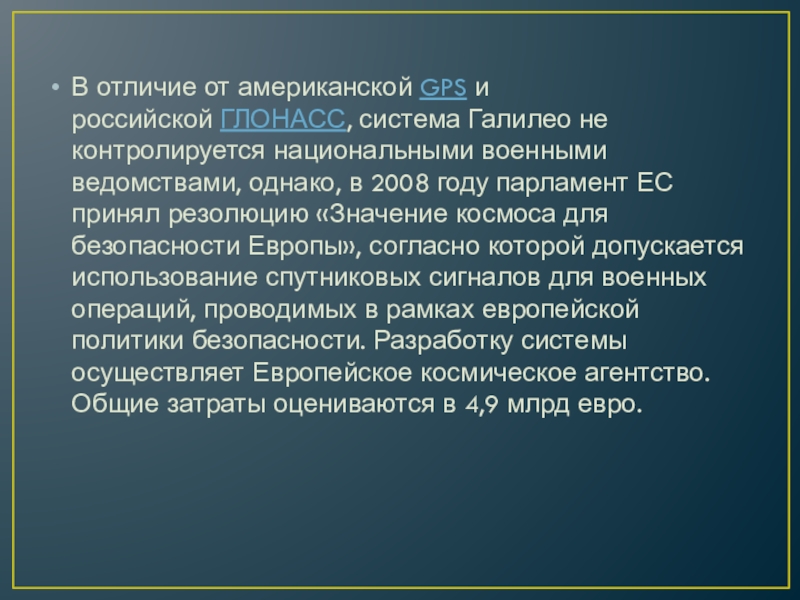

ведомствами, однако, в 2008 году парламент ЕС принял резолюцию «Значение космоса для безопасности Европы», согласно которой допускается использование спутниковых сигналов для военных операций, проводимых в рамках европейской политики безопасности. Разработку системы осуществляет Европейское космическое агентство. Общие затраты оцениваются в 4,9 млрд евро.

29 600,318 км от центра Земли), проходя один виток за 14 ч 4 мин и 42 с и обращаясь в трех плоскостях, наклонённых под углом 56° к экватору, что обеспечит одновременную видимость из любой точки земного шара по крайней мере четырёх аппаратов. Временна́я погрешность атомных часов, установленных на спутниках, составляет одну миллиардную долю секунды, что обеспечит точность определения места приёмника около 30 см на низких широтах. За счёт более высокой, чем у спутников GPS орбиты, на широте Полярного круга будет обеспечена точность до одного метра

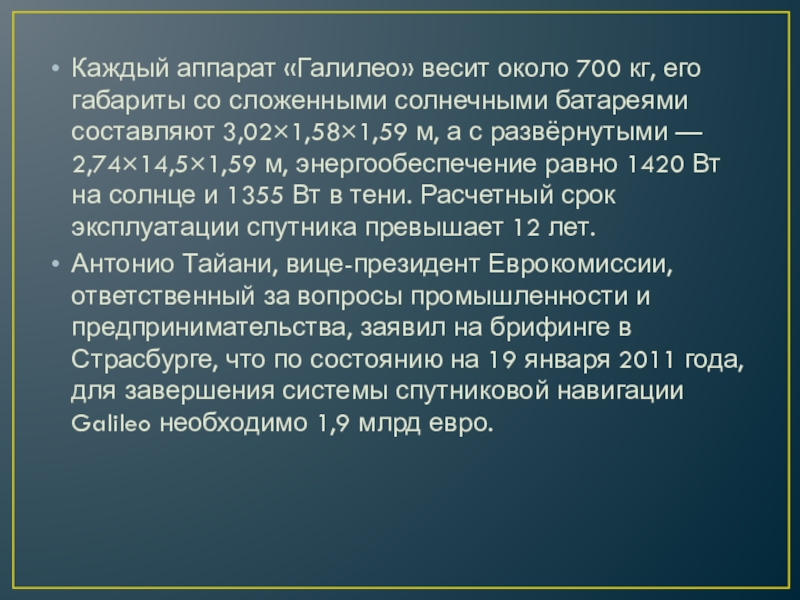

батареями составляют 3,02×1,58×1,59 м, а с развёрнутыми — 2,74×14,5×1,59 м, энергообеспечение равно 1420 Вт на солнце и 1355 Вт в тени. Расчетный срок эксплуатации спутника превышает 12 лет.
Антонио Тайани, вице-президент Еврокомиссии, ответственный за вопросы промышленности и предпринимательства, заявил на брифинге в Страсбурге, что по состоянию на 19 января 2011 года, для завершения системы спутниковой навигации Galileo необходимо 1,9 млрд евро.

Одна из двух функционирующих на сегодня систем глобальной спутниковой навигации (китайская система спутниковой навигации Бэйдоу на данный момент функционирует как региональная).

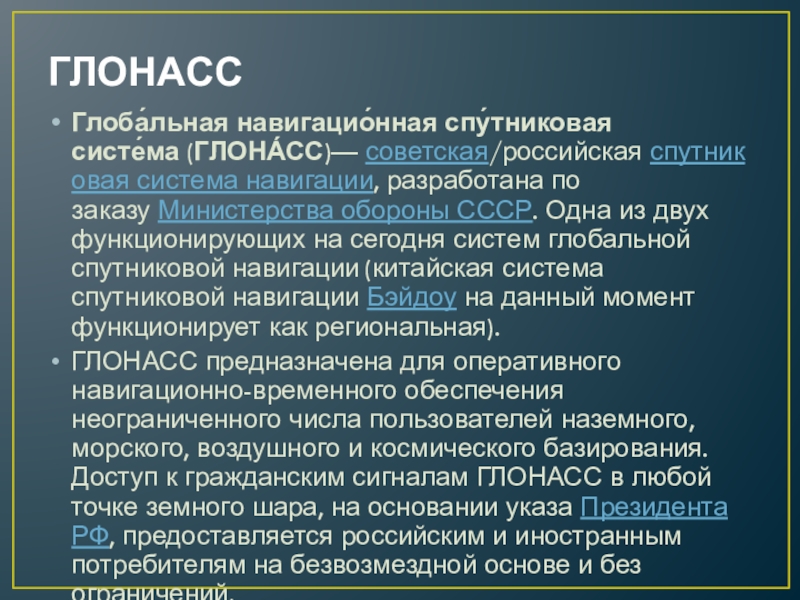

ГЛОНАСС предназначена для оперативного навигационно-временного обеспечения неограниченного числа пользователей наземного, морского, воздушного и космического базирования. Доступ к гражданским сигналам ГЛОНАСС в любой точке земного шара, на основании указа Президента РФ, предоставляется российским и иностранным потребителям на безвозмездной основе и без ограничений.

орбитальных плоскостей 64,8° и высотой 19400 км[3] . Принцип измерения аналогичен американской системе навигации NAVSTAR GPS. Основное отличие от системы GPS в том, что спутники ГЛОНАСС в своём орбитальном движении не имеют резонанса (синхронности) с вращением Земли, что обеспечивает им бо́льшую стабильность. Таким образом, группировка КА ГЛОНАСС не требует дополнительных корректировок в течение всего срока активного существования. Тем не менее, срок службы спутников ГЛОНАСС заметно короче.

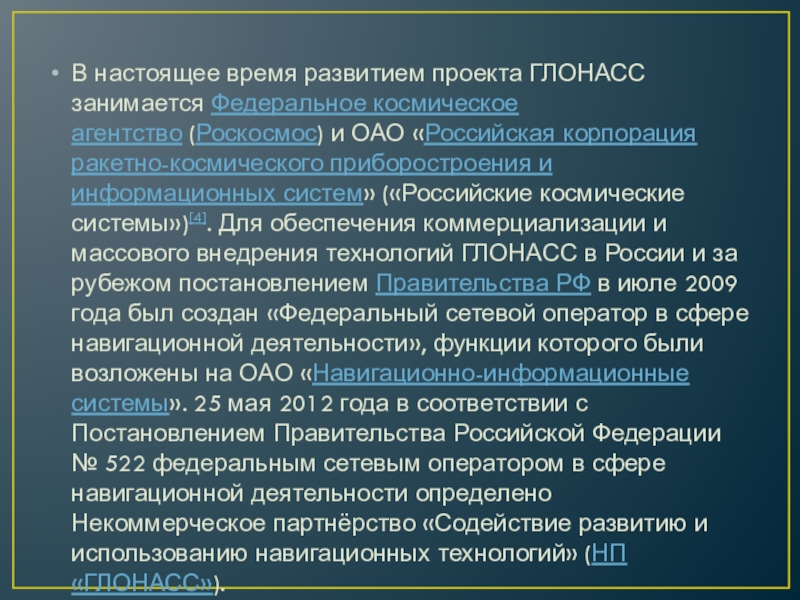

«Российская корпорация ракетно-космического приборостроения и информационных систем» («Российские космические системы»)[4]. Для обеспечения коммерциализации и массового внедрения технологий ГЛОНАСС в России и за рубежом постановлением Правительства РФ в июле 2009 года был создан «Федеральный сетевой оператор в сфере навигационной деятельности», функции которого были возложены на ОАО «Навигационно-информационные системы». 25 мая 2012 года в соответствии с Постановлением Правительства Российской Федерации № 522 федеральным сетевым оператором в сфере навигационной деятельности определено Некоммерческое партнёрство «Содействие развитию и использованию навигационных технологий» (НП «ГЛОНАСС»).

аналогичных показателей для GPS.

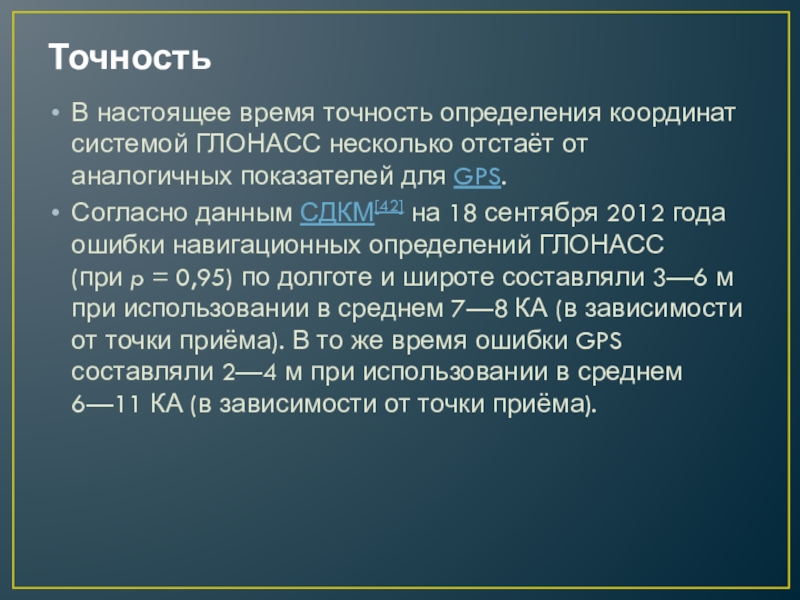

Согласно данным СДКМ[42] на 18 сентября 2012 года ошибки навигационных определений ГЛОНАСС (при p = 0,95) по долготе и широте составляли 3—6 м при использовании в среднем 7—8 КА (в зависимости от точки приёма). В то же время ошибки GPS составляли 2—4 м при использовании в среднем 6—11 КА (в зависимости от точки приёма).

использующий сигналы обеих систем, даёт точность определения координат на территории Европы на уровне 1,5—3 метров.
Система ГЛОНАСС определяет местонахождение объекта с точностью до 2,8 метров, но после перевода в рабочее состояние двух спутников коррекции сигнала системы «Луч» точность навигационного сигнала ГЛОНАСС возрастёт до одного метра (ранее система определяла местонахождение объекта лишь с точностью до 5 м).
К 2015 году планируется увеличить точность позиционирования до 1,4 метра, к 2020 году — до 0,6 метра с дальнейшим доведением до 10 см.

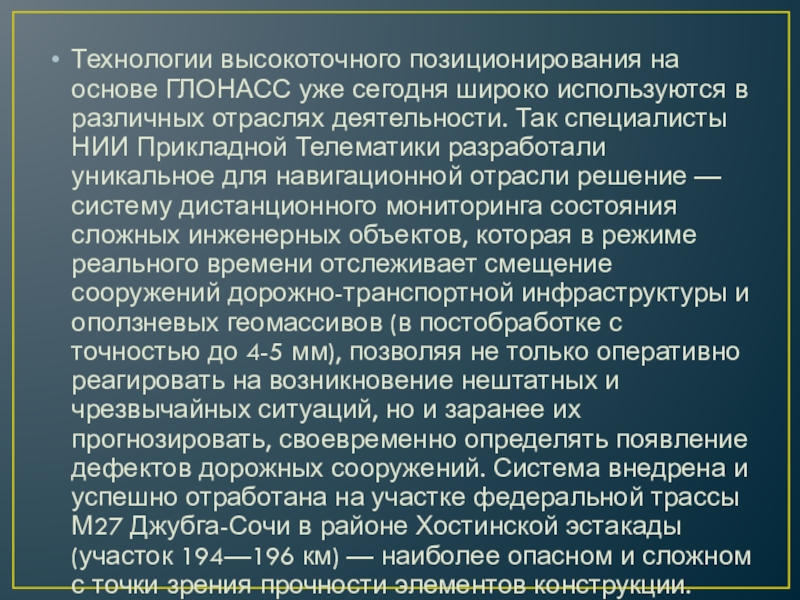

различных отраслях деятельности. Так специалисты НИИ Прикладной Телематики разработали уникальное для навигационной отрасли решение — систему дистанционного мониторинга состояния сложных инженерных объектов, которая в режиме реального времени отслеживает смещение сооружений дорожно-транспортной инфраструктуры и оползневых геомассивов (в постобработке с точностью до 4-5 мм), позволяя не только оперативно реагировать на возникновение нештатных и чрезвычайных ситуаций, но и заранее их прогнозировать, своевременно определять появление дефектов дорожных сооружений. Система внедрена и успешно отработана на участке федеральной трассы М27 Джубга-Сочи в районе Хостинской эстакады (участок 194—196 км) — наиболее опасном и сложном с точки зрения прочности элементов конструкции.
