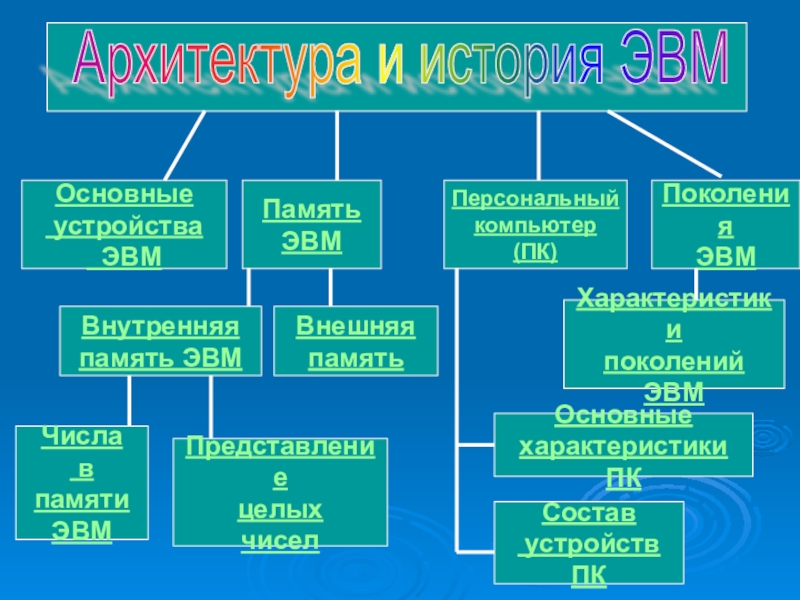

Презентация, доклад на тему Опорные конспекты в виде презентации Архитектура ЭВМ

в памяти
ЭВМ

Представление
целых
чисел

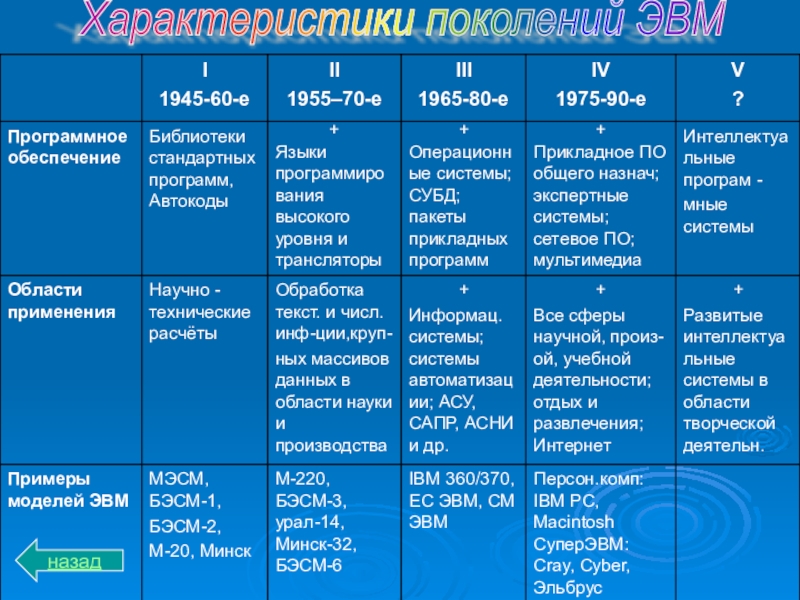

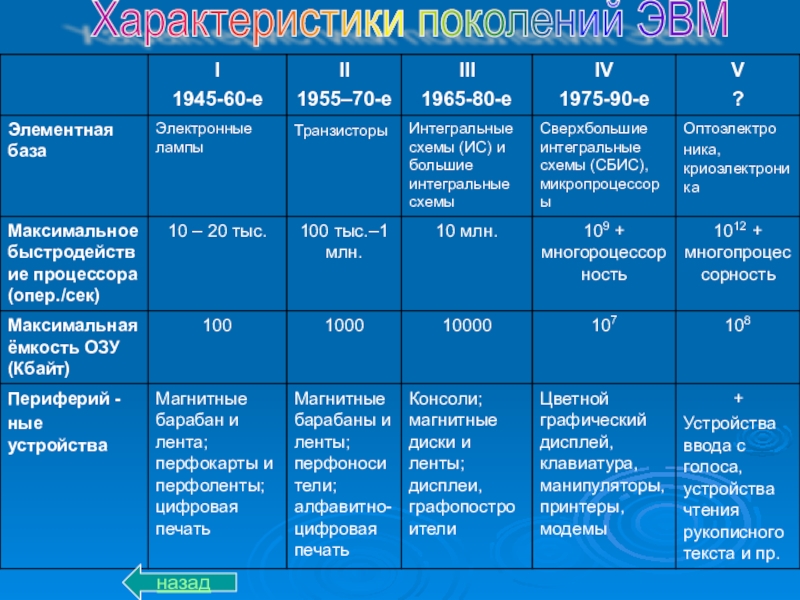

Характеристики
поколений
ЭВМ

Основные
характеристики ПК

Состав
устройств ПК

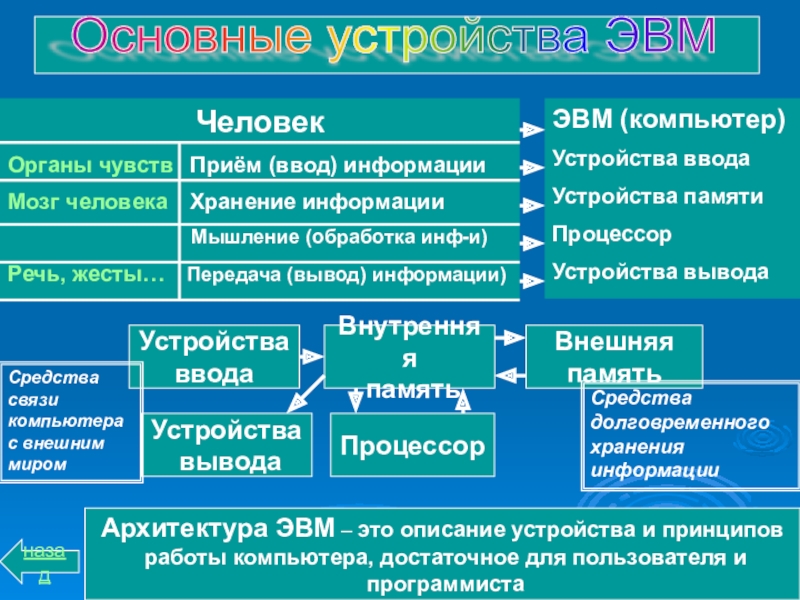

информации
Мышление (обработка инф-и)
Речь, жесты… Передача (вывод) информации)

ЭВМ (компьютер)
Устройства ввода
Устройства памяти
Процессор
Устройства вывода

Устройства
ввода

Внутренняя
память

Внешняя
память

Устройства
вывода

Процессор

Архитектура ЭВМ – это описание устройства и принципов
работы компьютера, достаточное для пользователя и
программиста

Средства связи компьютера с внешним миром

Средства долговременного хранения информации

назад

чтения и записи информации)

ПЗУ – постоянное запоминающее устройство (энергозависимая память только для чтения информации)

назад

0 или 1

двоичная
кодировка

БИТ

Структура внутренней памяти
Байты Биты
0 0 1 1 0 0 1 0 1
1 1 1 0 0 1 1 0 1
2 1 1 0 0 0 0 1 0
3 0 0 1 1 1 0 1 1

Дискретность
Наименьшим элементом памяти является бит
В одном бите памяти может храниться один бит информации

Адресуемость
Байт памяти – наименьшая адресуемая часть внутренней памяти (1 байт = 8 бит)
Все байты пронумерованы, начиная от 0
Номер байта – адрес байта памяти
Процессор обращается к памяти по адресам

назад

числа

Единицы памяти
Бит байт (8 бит) машинное слово (1,2,4,… байта)

Целое число в памяти ЭВМ
занимает машинное слово
Старший разряд в представлении
числа является знаковым:
0 – положительное число
1 – отрицательное число

Отрицательные числа в памяти ЭВМ
представлены в виде дополнительного
кода, что даёт возможность заменить
операцию вычитания операцией сложения
с отрицательным числом
N – M = N + (-M)

назад

R = + m x pn где m – мантисса
p – основание системы счисления
n - порядок
0.25324 х 102 = 0.025324 х 103 = 2.5324 х 101

результат [N2] дополнить слева незначащими нулями до размеров машинного слова
160710 110010001112
0000 0110 0100 0111 16-разрядная
ячейка
памяти
N16 = 0647
0111 1111 1111 11112 7FFF16
215 – 1 = 3276710 (Наибольшее число)

Отрицательные числа
1.I – N I N2 00…N2 (полож. число)
2.Обратный код (0 1, 1 0)
3.Обратный код +1 результат
1) I-160710I 0000 0110 0100 0111
2) Обратный код 1111 1001 1011 1000
3) прибавить единицу 1
результат: 1111 1001 1011 1001
N16 = F9B9 (дополнительный код)
Проверка N + (-N) = 0
0000 0110 0100 0111 1607
1111 1001 1011 1001 - 1607
1 0000 0000 0000 0000 0
переполнение
1000 0000 0000 0000 = -215 = -3276810
(Наименьшее число)

назад

дисках

CD – ROM
Оптические
(лазерные) диски

Накопители на гибких дисках

Накопители на жёстком диске
(винчестеры)

Файл – это основная именованная единица
информации на внешнем носителе

назад

частота,
разрядность процессора

назад

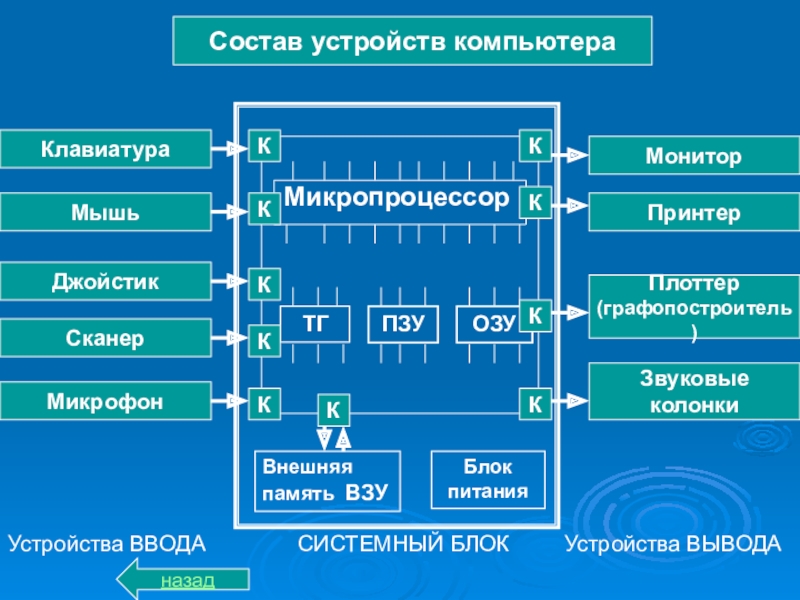

Состав устройств ПК

Системный блок

Блок питания (БП)

Системная плата:
Микропроцессор (МП)
Внутренняя память
(ПЗУ+ ОЗУ)
Тактовый генератор (ТГ)
Системный интерфейс – шина (СИ)
Контроллеры внешних устройств (К)

внешняя память (ВЗУ)

Устройства ввода

Устройства вывода

программы и
оперативные данные. Чем больше объём внутренней памяти, тем
больше возможный размер программ и данных.

Тактовая частота (МГц)
Режим работы микропроцессора задаётся генератором тактовой
частоты. На выполнение процессором каждой операции отводится
определённое количество тактов. Чем больше тактовая частота,
тем быстрее работает процессор.

Разрядность процессора (8, 16, 32, 64… разрядов)
Разрядность – это максимальная длина двоичного кода, который
может обрабатываться или передаваться процессором целиком.
Разрядность определяется размером регистров (машинное слово).

назад

память ВЗУ

Блок питания

К

К

К

К

К

К

К

К

К

К

Устройства ВВОДА СИСТЕМНЫЙ БЛОК Устройства ВЫВОДА

назад

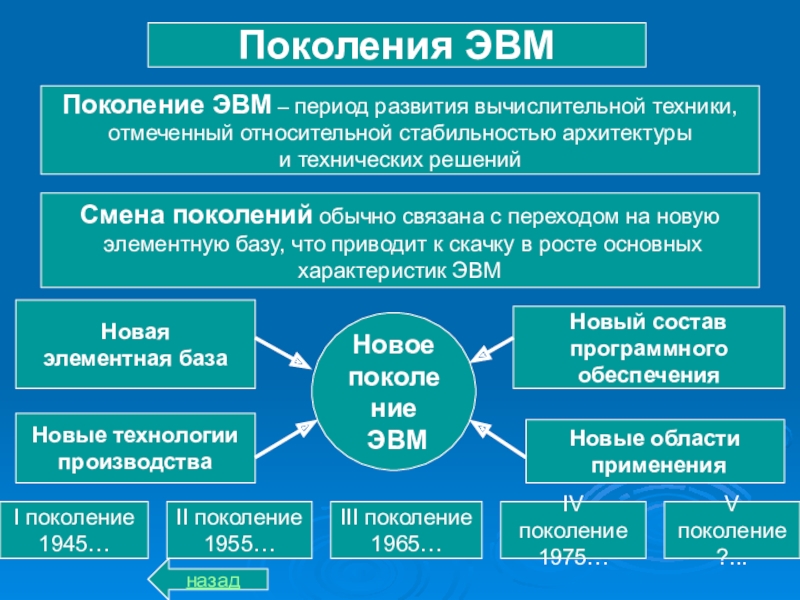

архитектуры
и технических решений

Смена поколений обычно связана с переходом на новую
элементную базу, что приводит к скачку в росте основных
характеристик ЭВМ

Новая
элементная база

Новые технологии
производства

Новое
поколение
ЭВМ

Новый состав
программного
обеспечения

Новые области
применения

I поколение
1945…

II поколение
1955…

III поколение
1965…

IV поколение
1975…

V поколение
?...

назад
