Что такое компьютерная сеть?Компьютерная сеть - это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

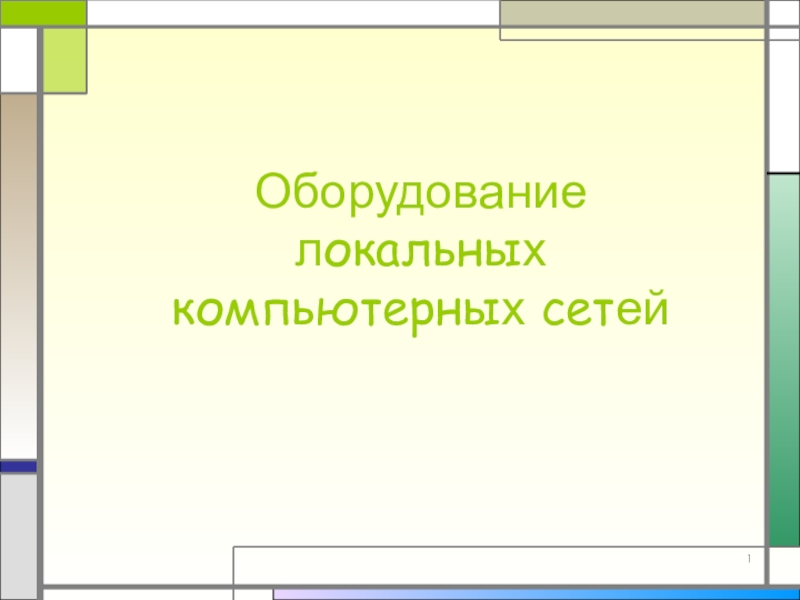

Слайд 1Оборудование локальных компьютерных сетей

Оборудование локальных компьютерных сетей

Слайд 2Что такое компьютерная сеть?
Компьютерная сеть - это совокупность компьютеров и различных

устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Что такое компьютерная сеть?Компьютерная сеть - это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами

Слайд 3Классификация сетей

Классификация сетей

Слайд 4Локальная сеть

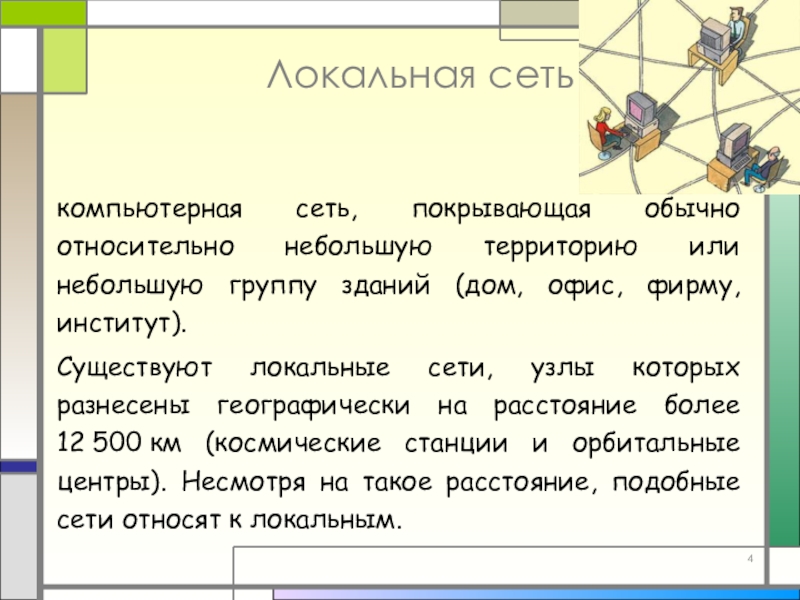

компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую

группу зданий (дом, офис, фирму, институт).
Существуют локальные сети, узлы которых разнесены географически на расстояние более 12 500 км (космические станции и орбитальные центры). Несмотря на такое расстояние, подобные сети относят к локальным.

Локальная сеть компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).Существуют

Слайд 5Каналы связи

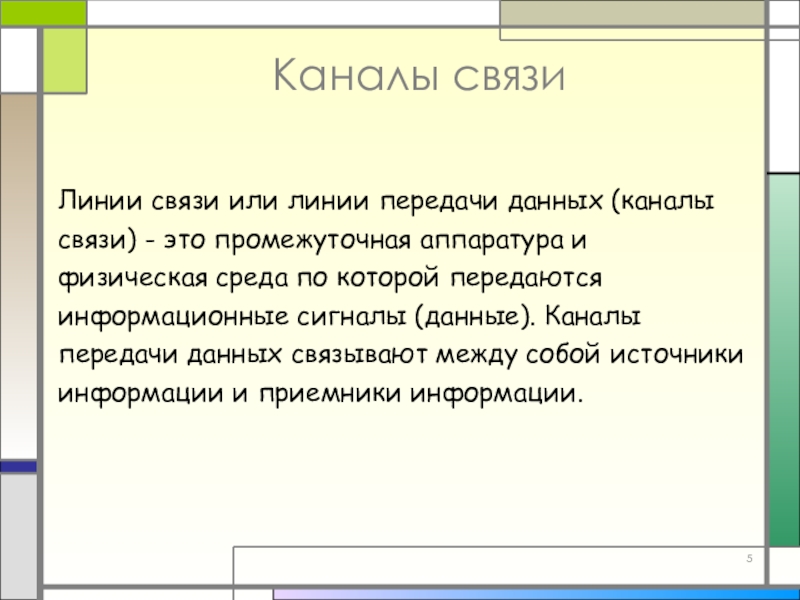

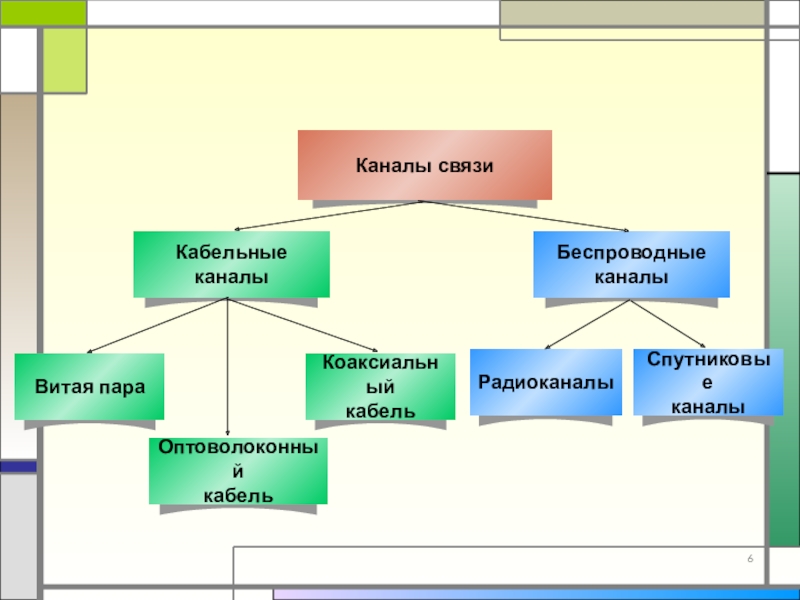

Линии связи или линии передачи данных (каналы связи) - это

промежуточная аппаратура и физическая среда по которой передаются информационные сигналы (данные). Каналы передачи данных связывают между собой источники информации и приемники информации.
Каналы связиЛинии связи или линии передачи данных (каналы связи) - это промежуточная аппаратура и физическая среда по

Слайд 7Витая пара

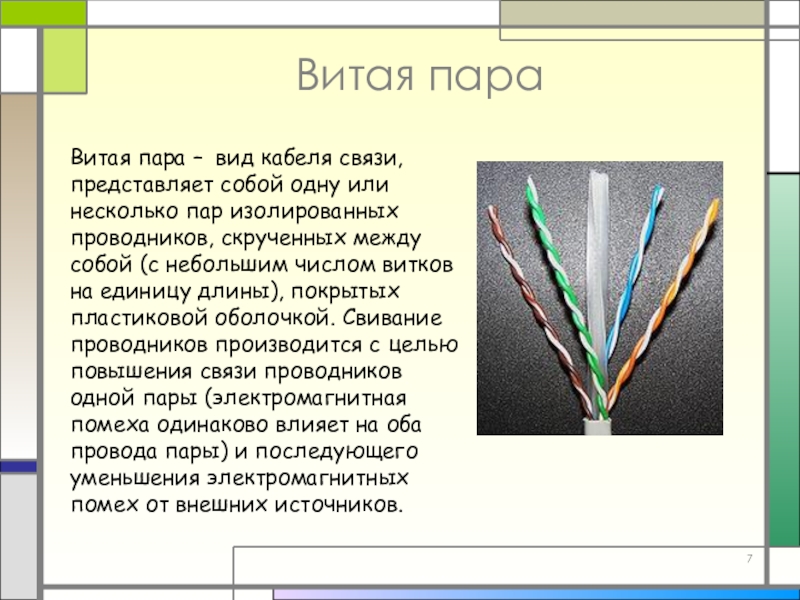

Витая пара – вид кабеля связи, представляет собой одну или

несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников.
Витая параВитая пара – вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между

Слайд 8Витая пара

Витая пара

Слайд 9Витая пара

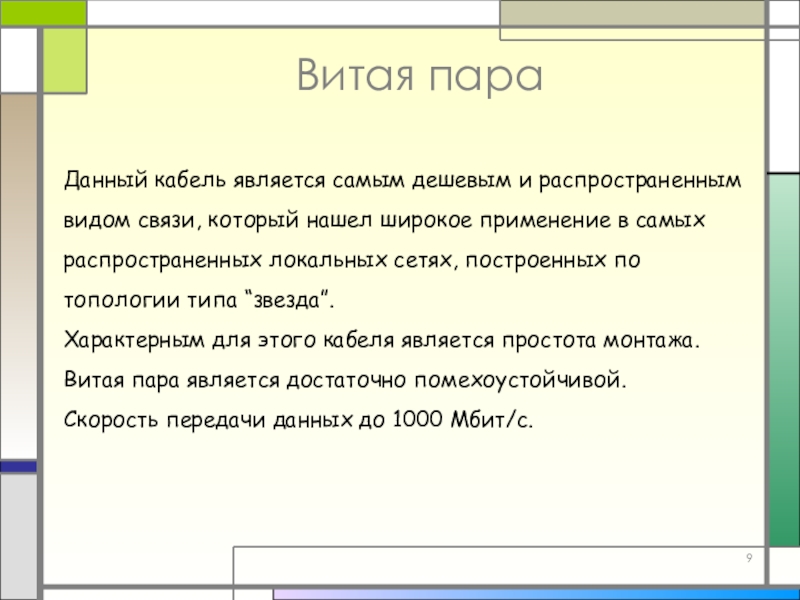

Данный кабель является самым дешевым и распространенным видом связи, который

нашел широкое применение в самых распространенных локальных сетях, построенных по топологии типа “звезда”.
Характерным для этого кабеля является простота монтажа.
Витая пара является достаточно помехоустойчивой. Скорость передачи данных до 1000 Мбит/с.
Витая параДанный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных

Слайд 10Коаксиальный кабель
обеспечивает передачу данных на большие расстояния, использовался при построении компьютерных

сетей (пока не был вытеснен витой парой).
Используется в сетях кабельного телевидения, для систем связи, авиационной, космической техники, компьютерных сетей, бытовой техники и т. д.
Коаксиальный кабельобеспечивает передачу данных на большие расстояния, использовался при построении компьютерных сетей (пока не был вытеснен витой

Слайд 11Коаксиальный кабель
Коаксиальный кабель – вид электрического кабеля. Состоит из двух цилиндрических

проводников, соосно вставленных один в другой. Чаще всего используется центральный медный проводник, покрытый пластиковым изолирующим материалом, поверх которого идёт второй проводник — медная оплётка или алюминиевая фольга с оплёткой из медных лужёных проволок.

Благодаря совпадению центров обоих проводников потери на излучение практически отсутствуют; одновременно обеспечивается хорошая защита от внешних электромагнитных помех.

Коаксиальный кабельКоаксиальный кабель – вид электрического кабеля. Состоит из двух цилиндрических проводников, соосно вставленных один в другой.

Слайд 12Коаксиальный кабель

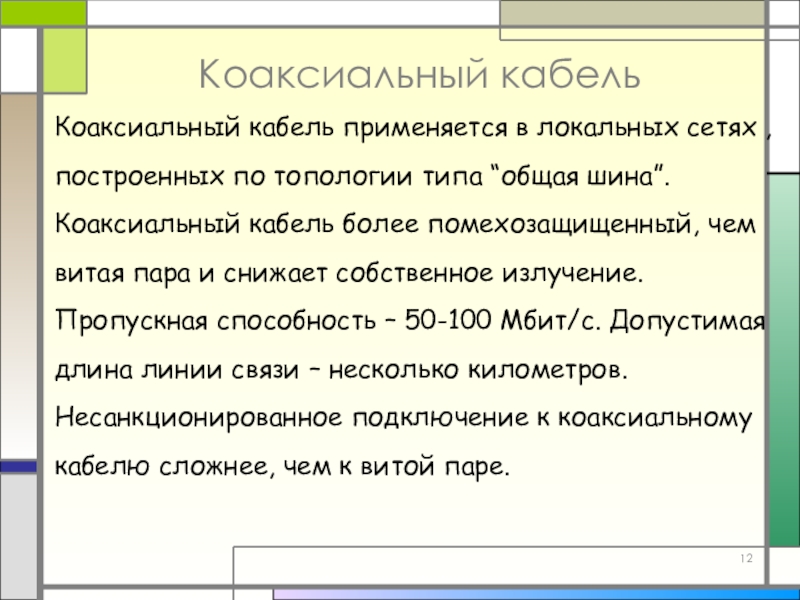

Коаксиальный кабель применяется в локальных сетях , построенных по топологии

типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность – 50-100 Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре.
Коаксиальный кабельКоаксиальный кабель применяется в локальных сетях , построенных по топологии типа “общая шина”. Коаксиальный кабель более

Слайд 13Оптоволоконный кабель

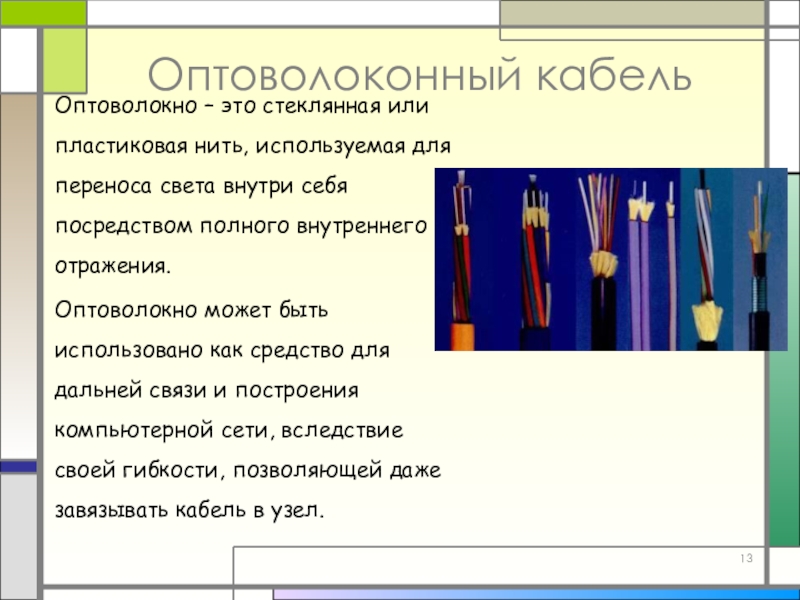

Оптоволокно – это стеклянная или пластиковая нить, используемая для переноса

света внутри себя посредством полного внутреннего отражения.
Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети, вследствие своей гибкости, позволяющей даже завязывать кабель в узел.
Оптоволоконный кабельОптоволокно – это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего

Слайд 14Оптоволоконный кабель

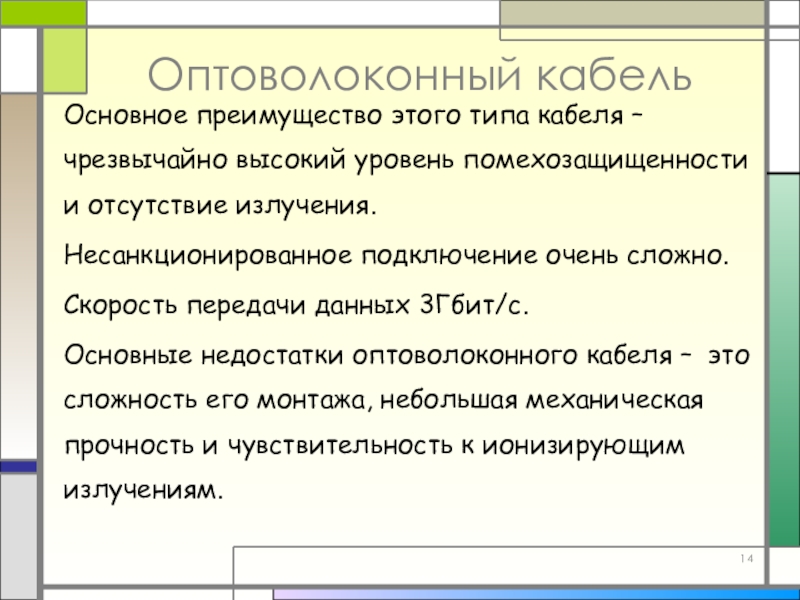

Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности

и отсутствие излучения.
Несанкционированное подключение очень сложно.
Скорость передачи данных 3Гбит/c.
Основные недостатки оптоволоконного кабеля –  это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.
Оптоволоконный кабельОсновное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень

Слайд 15Оптоволоконный кабель

Оптоволоконный кабель

Слайд 16Радиоканалы для локальных сетей

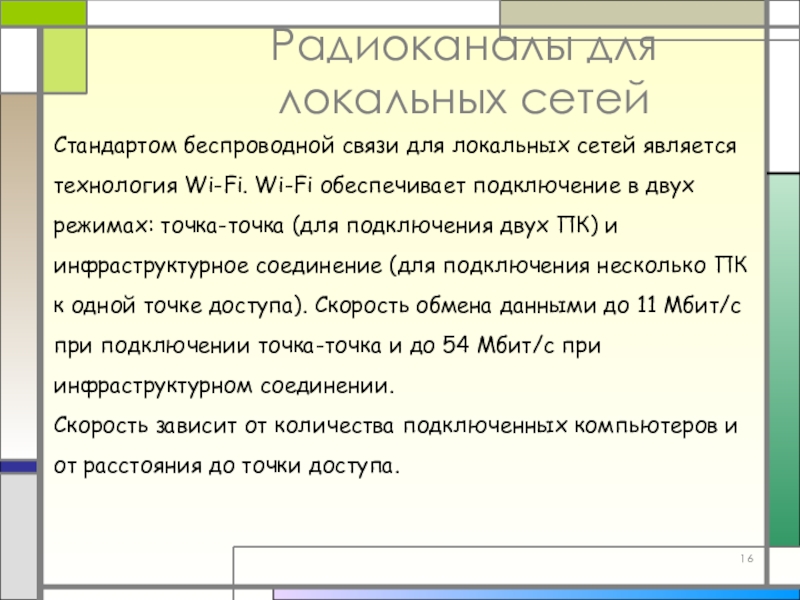

Стандартом беспроводной связи для локальных сетей является технология

Wi-Fi. Wi-Fi обеспечивает подключение в двух режимах: точка-точка (для подключения двух ПК) и инфраструктурное соединение (для подключения несколько ПК к одной точке доступа). Скорость обмена данными до 11 Mбит/с при подключении точка-точка и до 54 Мбит/с при инфраструктурном соединении. Скорость зависит от количества подключенных компьютеров и от расстояния до точки доступа.
Радиоканалы для локальных сетейСтандартом беспроводной связи для локальных сетей является технология Wi-Fi. Wi-Fi обеспечивает подключение в двух

Слайд 17Радиоканалы Bluetooht

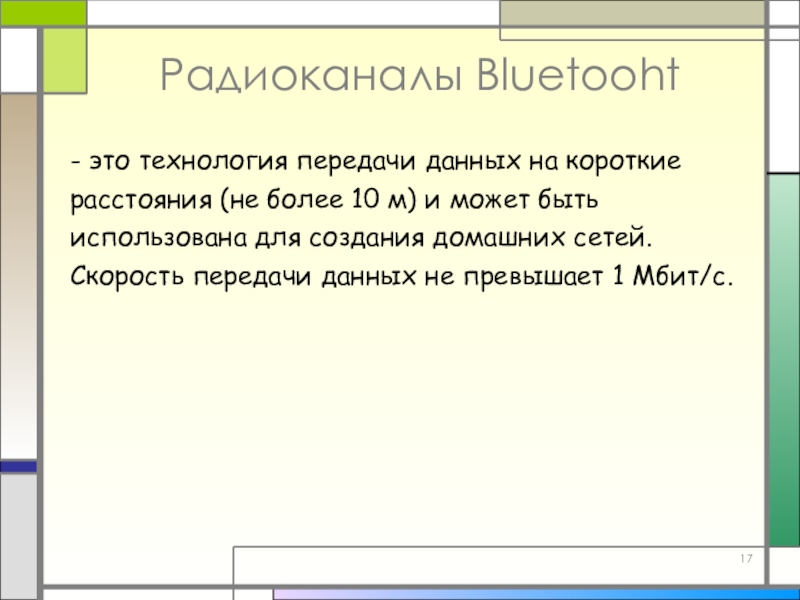

- это технология передачи данных на короткие расстояния (не более

10 м) и может быть использована для создания домашних сетей. Скорость передачи данных не превышает 1 Мбит/с.
Радиоканалы Bluetooht- это технология передачи данных на короткие расстояния (не более 10 м) и может быть использована

Слайд 18Характеристики каналов связи

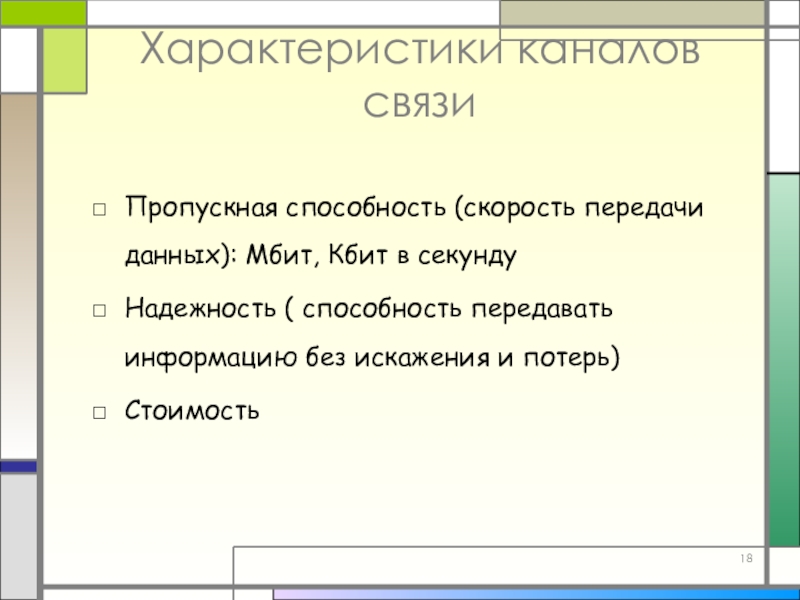

Пропускная способность (скорость передачи данных): Мбит, Кбит в секунду
Надежность

( способность передавать информацию без искажения и потерь)
Стоимость
Характеристики каналов связиПропускная способность (скорость передачи данных): Мбит, Кбит в секундуНадежность ( способность передавать информацию без искажения

Слайд 19Сравнительные характеристики

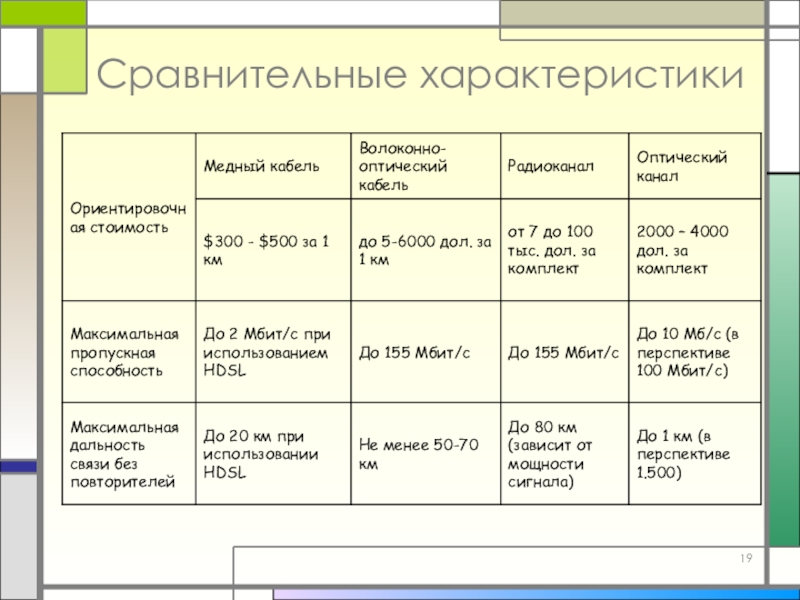

Сравнительные характеристики

Слайд 20 Топология сети

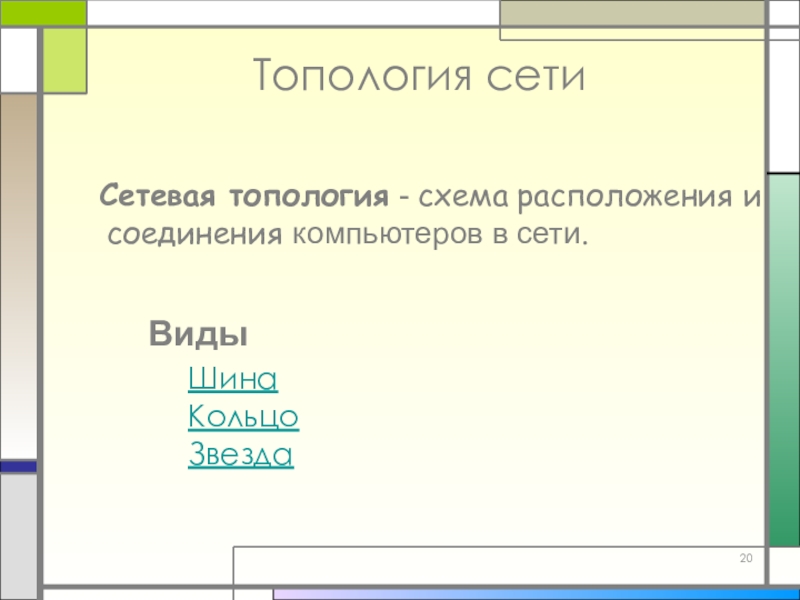

Сетевая топология - схема расположения и соединения компьютеров в сети.



Виды Шина Кольцо Звезда

Топология сети 	Сетевая топология - схема расположения и соединения компьютеров в сети.	Виды 		Шина 		Кольцо 		Звезда

Слайд 21Шина

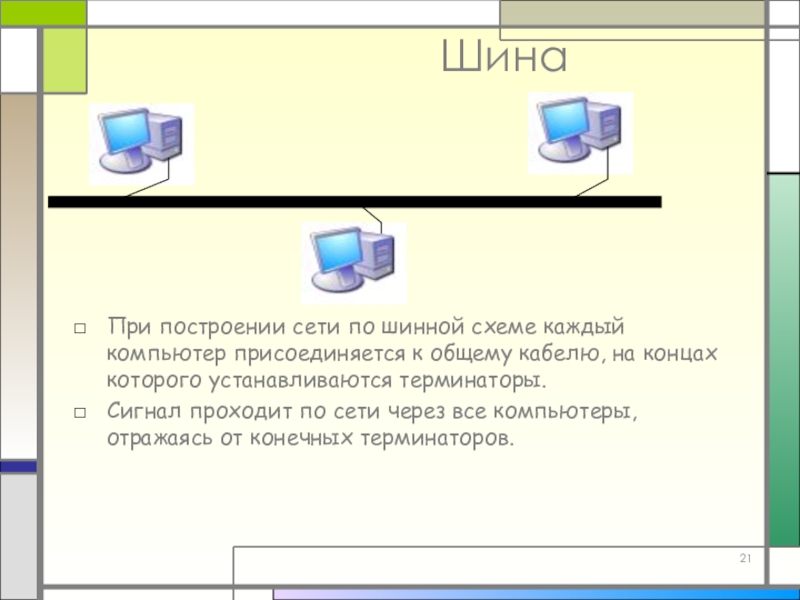

При построении сети по шинной схеме каждый компьютер присоединяется к

общему кабелю, на концах которого устанавливаются терминаторы.
Сигнал проходит по сети через все компьютеры, отражаясь от конечных терминаторов.

Шина При построении сети по шинной схеме каждый компьютер присоединяется к общему кабелю, на концах которого устанавливаются

Слайд 22Кольцо

Эта топология представляет собой последовательное соединение компьютеров, когда последний соединён с

первым.
Каждый компьютер работает как повторитель, усиливая сигнал и передавая его дальше.
КольцоЭта топология представляет собой последовательное соединение компьютеров, когда последний соединён с первым. Каждый компьютер работает как повторитель,

Слайд 23Звезда
Каждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля.


ЗвездаКаждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля.

Слайд 24Сетевое оборудование
Сетевой адаптер – основная функция - передача и прием информации

по сети. Практически все современные сетевые платы поддерживают технологию Plug and Play , что позволяет достаточно быстро настроить сетевое соединение.

Сетевой адаптер Gigabit Ethernet

Сетевое оборудованиеСетевой адаптер – основная функция - передача и прием информации по сети. Практически все современные сетевые

Слайд 25Сетевое оборудование

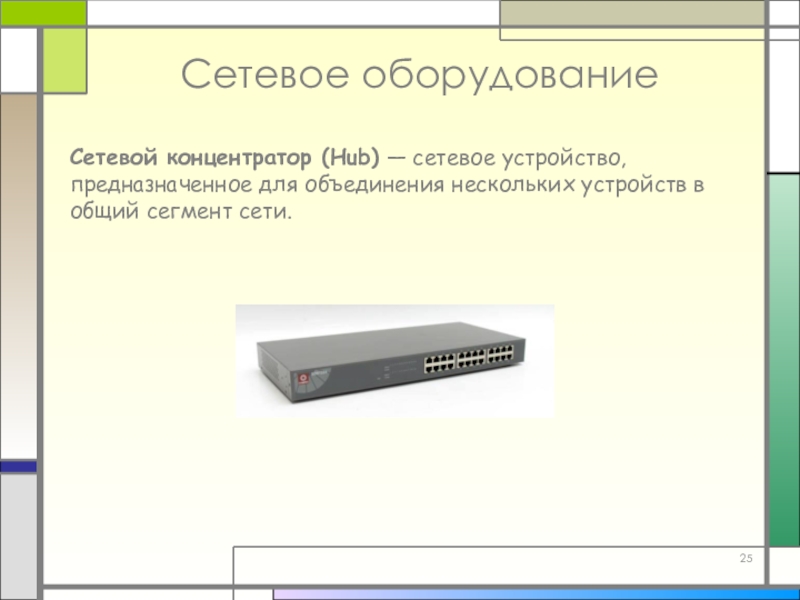

Сетевой концентратор (Hub) — сетевое устройство, предназначенное для объединения нескольких

устройств в общий сегмент сети.
Сетевое оборудованиеСетевой концентратор (Hub) — сетевое устройство, предназначенное для объединения нескольких устройств в общий сегмент сети.

Слайд 26Мост (Bridge) — устройство сопряжения локальных сетей. Позволяет всем компьютерам одной

локальной сети свободно работать с компьютерами другой локальной сети.

Сетевое оборудование

Мост (Bridge) — устройство сопряжения локальных сетей. Позволяет всем компьютерам одной локальной сети свободно работать с компьютерами

Слайд 27Маршрутизатор (Router) — устройство, используемое для организации крупных локальных сетей. Применяют

для объединения сетей разных типов, часто несовместимых по архитектуре и протоколам.

Сетевое оборудование

Prestige 791R EE

Маршрутизатор (Router) — устройство, используемое для организации крупных локальных сетей. Применяют для объединения сетей разных типов, часто

Слайд 28Repeater (повторитель) — устройство, позволяющее избежать затухания сигнала при очень большой

длине соединительных кабелей. Роль повторителя может играть специально настроенный компьютер. Обычно это устройство устанавливается в середине линии связи, чтобы обеспечить устойчивую двустороннюю связь. Бывают как пассивные, так и активные повторители, а также преобразующие повторите ли, которые применяются для соединения, например, "витой пары" с оптоволокном.

Сетевое оборудование

Repeater (повторитель) — устройство, позволяющее избежать затухания сигнала при очень большой длине соединительных кабелей. Роль повторителя может

Слайд 29Сетевое оборудование
Несколько компьютеров подсоединяются по индивидуальным каналам связи к одному хабу,

который в свою очередь, соединяется одним каналом с остальной сетью. Такое использование позволяет достичь существенной экономии затрат на аппаратное обеспечение каналов связи. Каждый хаб имеет от 8 до разъемов (портов) для подключения либо компьютера, либо другого хаба.
Сетевое оборудованиеНесколько компьютеров подсоединяются по индивидуальным каналам связи к одному хабу, который в свою очередь, соединяется одним
