Презентация, доклад на тему Назначение и виды генераторов

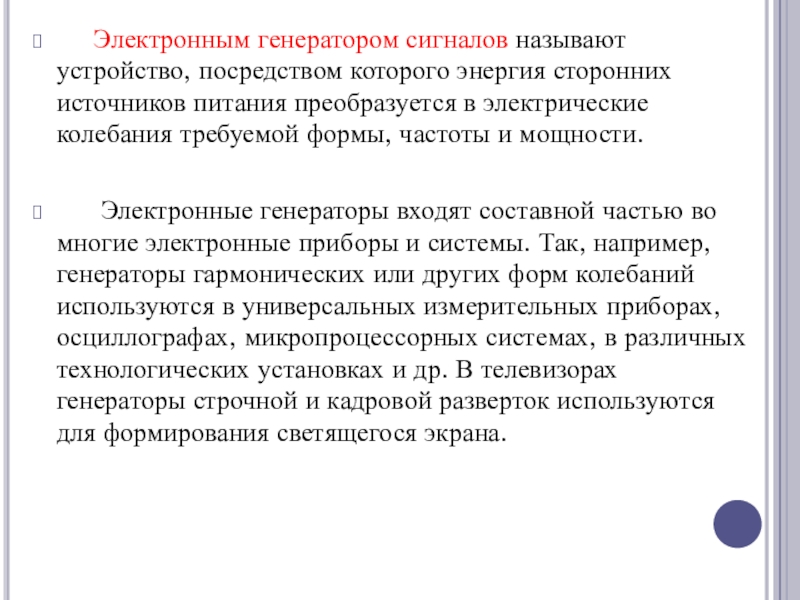

сторонних источников питания преобразуется в электрические колебания требуемой формы, частоты и мощности.

Электронные генераторы входят составной частью во многие электронные приборы и системы. Так, например, генераторы гармонических или других форм колебаний используются в универсальных измерительных приборах, осциллографах, микропроцессорных системах, в различных технологических установках и др. В телевизорах генераторы строчной и кадровой разверток используются для формирования светящегося экрана.

мощности,
назначению,
типу используемого активного элемента,
виду частотно-избирательной цепи обратной связи и др.

По назначению генераторы делят на
технологические,
измерительные,
медицинские,
связные.

сигналов.

По выходной мощности генератора делят на
маломощные (менее 1 Вт),
средней мощности (ниже 100 Вт)
мощные (свыше 100 Вт).

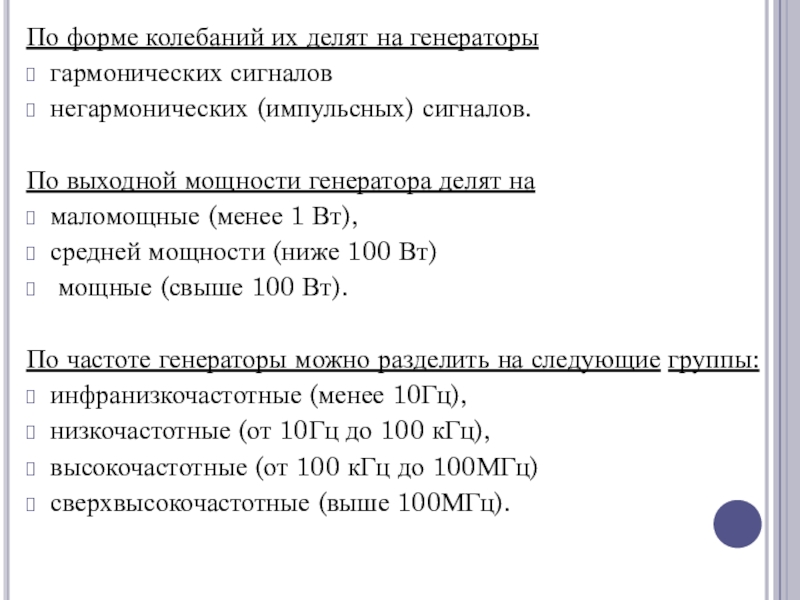

По частоте генераторы можно разделить на следующие группы:
инфранизкочастотные (менее 10Гц),
низкочастотные (от 10Гц до 100 кГц),
высокочастотные (от 100 кГц до 100МГц)
сверхвысокочастотные (выше 100МГц).

усилителях,
на туннельных диодах, или динисторах,

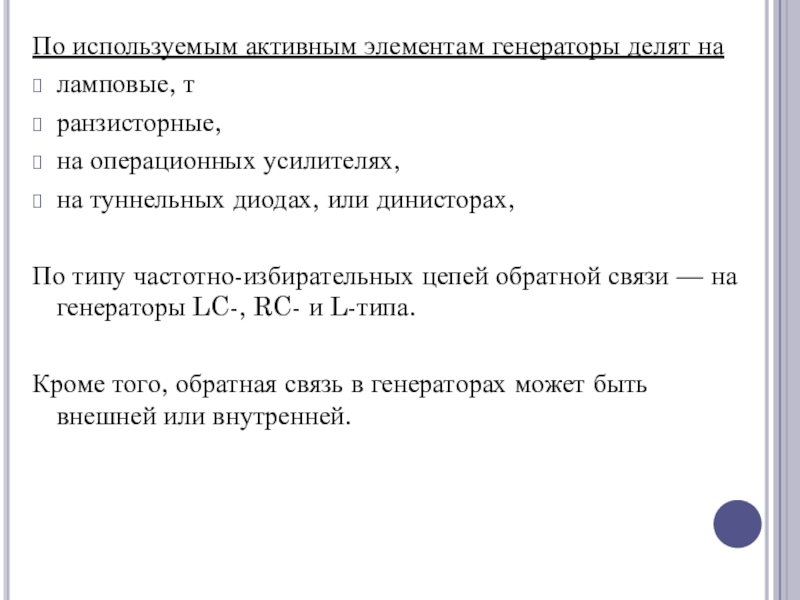

По типу частотно-избирательных цепей обратной связи — на генераторы LC-, RC- и L-типа.

Кроме того, обратная связь в генераторах может быть внешней или внутренней.

переключательном (релейном) режиме.

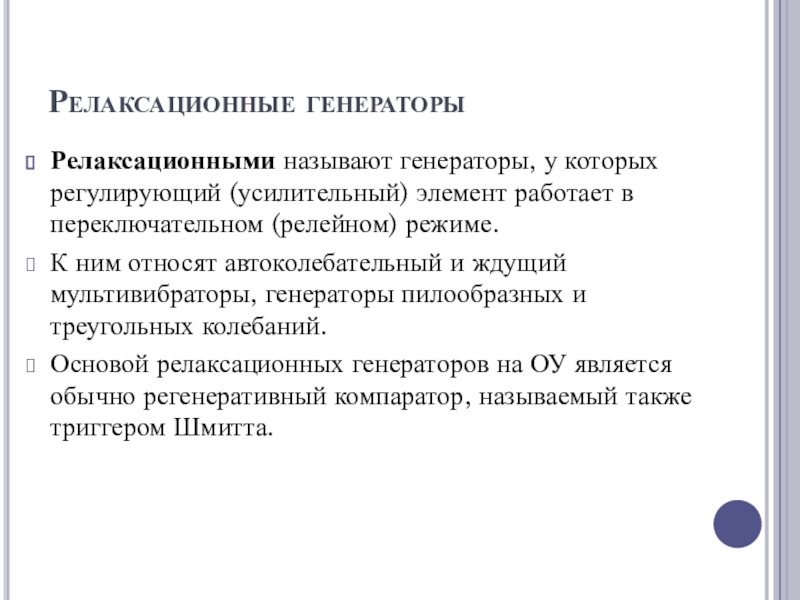

К ним относят автоколебательный и ждущий мультивибраторы, генераторы пилообразных и треугольных колебаний.
Основой релаксационных генераторов на ОУ является обычно регенеративный компаратор, называемый также триггером Шмитта.

(рисунок 1).

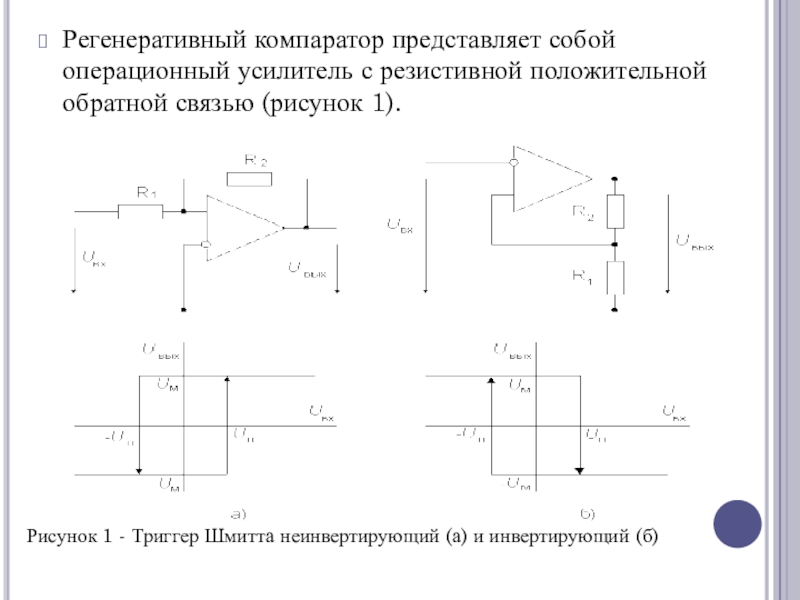

Рисунок 1 - Триггер Шмитта неинвертирующий (а) и инвертирующий (б)

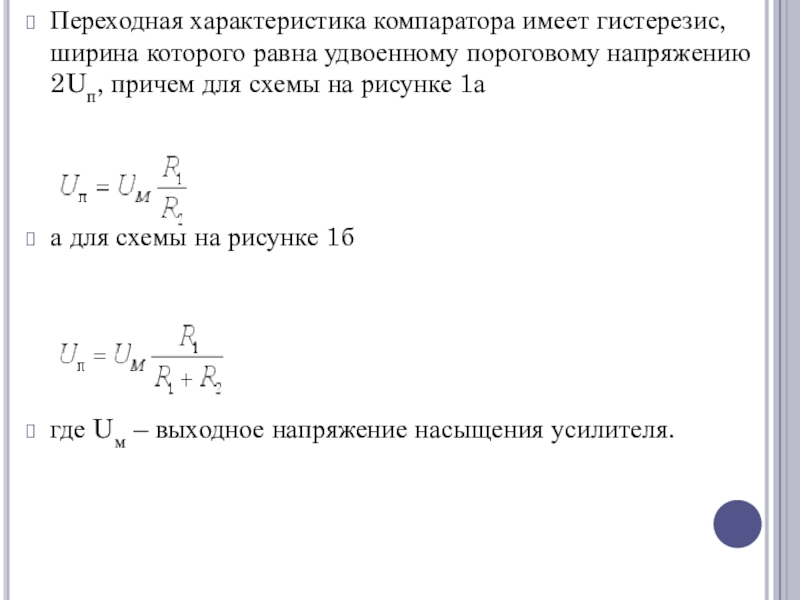

2Uп, причем для схемы на рисунке 1а



а для схемы на рисунке 1б




где Uм – выходное напряжение насыщения усилителя.

требуемой частоты. Их работа основана на принципе самовозбуждения усилителя ,охваченного положительной обратной связью (рисунок 1).

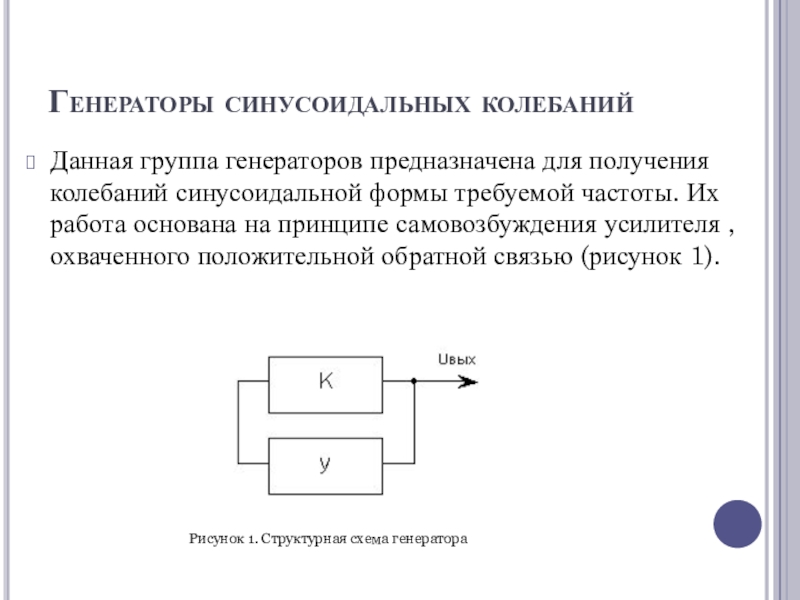

Рисунок 1. Структурная схема генератора

цепью представляют собой усили­тель с поворотом фазы на 180°, в котором для выполнения условия баланса фаз включена цепь обратной связи, изменяющая на частоте генерации фазу выходного сигнала также на 180°.

RC-цепи (реже четырех­звенные). Схема такой цепи приведена на рис.8.

Рисунок 8. Схема трёхзвенной RC-цепи

применение двойной Т-образный мост (рис.10).

Рисунок 10. Схема двойного Т-образного моста

Для стабилизации амплитуды выходного сигнала RC-генератора ис­пользуются различные нелинейные элементы: терморезисторы, фоторези­сторы, лампы накаливания, диоды, светодиоды, стабилитроны, полевые транзисторы и др. Применяют также строго регулируемую обратную связь.

очень низкими частотами (от долей герц до нескольких килогерц).

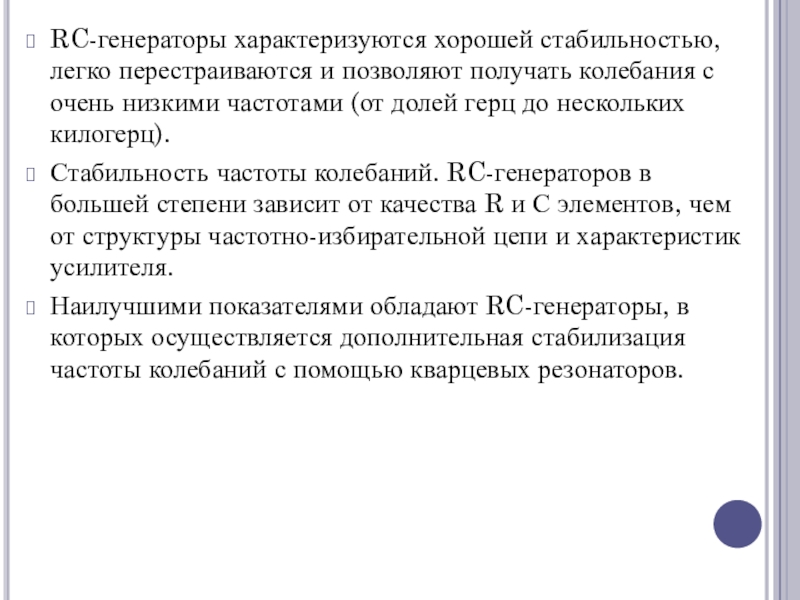

Стабильность частоты колебаний. RC-генераторов в большей степени зависит от качества R и С элементов, чем от структуры частотно-избирательной цепи и характеристик усилителя.
Наилучшими показателями обладают RC-генераторы, в которых осуществ­ляется дополнительная стабилизация частоты колебаний с помощью квар­цевых резонаторов.

в его коллекторную цепь колебательный LC-контур. Для создания ПОС используется трансформаторная связь между обмотками W1(имеющей индуктивность L) и W2 (рис. 12).

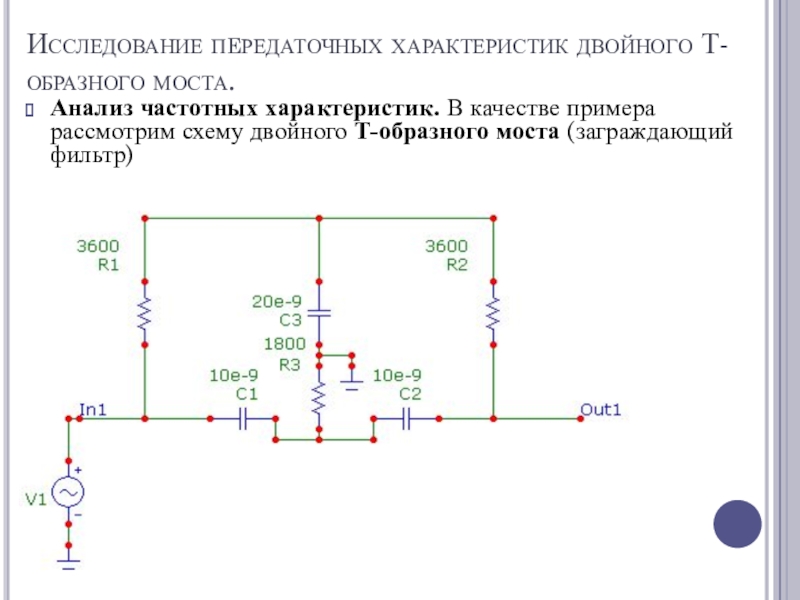

рассмотрим схему двойного Т-образного моста (заграждающий фильтр)
