Презентация, доклад на тему Начала электроники. Урок 4.

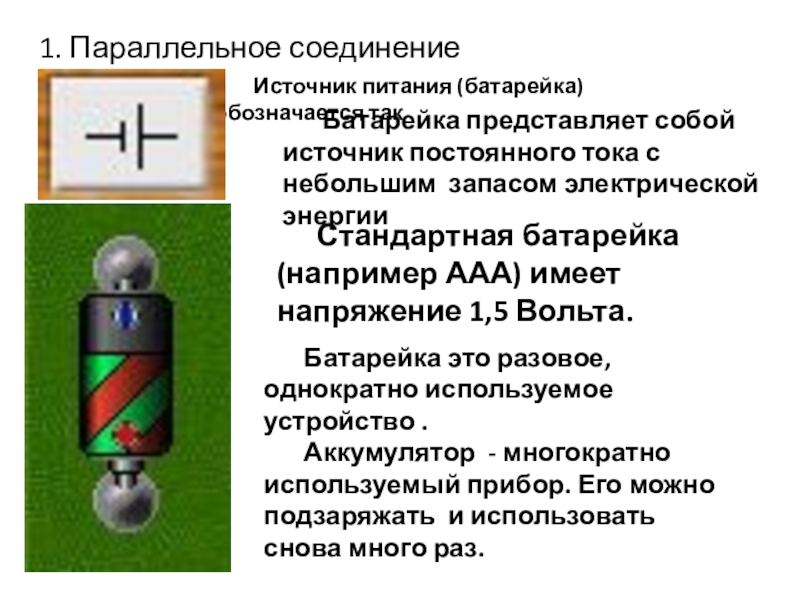

запасом электрической энергии

Стандартная батарейка (например ААА) имеет напряжение 1,5 Вольта.

Батарейка это разовое, однократно используемое устройство .
Аккумулятор - многократно используемый прибор. Его можно подзаряжать и использовать снова много раз.

Источник питания (батарейка) обозначается так

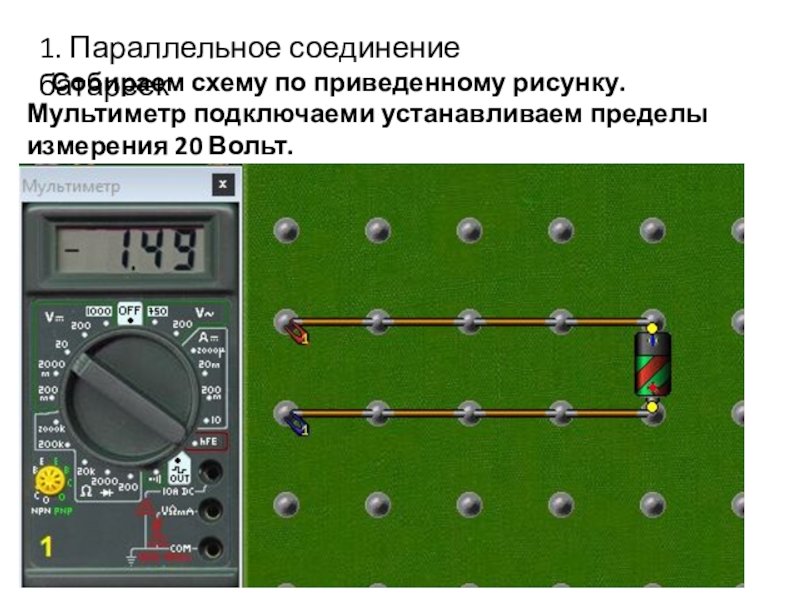

измерения 20 Вольт.

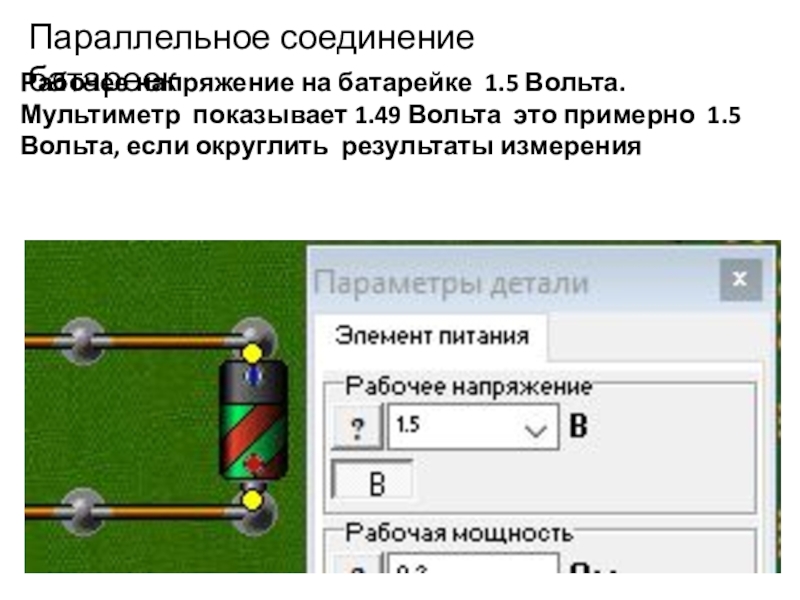

Вольта это примерно 1.5 Вольта, если округлить результаты измерения

показывает те же самые 1.49 Вольта, это примерно 1.5 Вольта, если округлить результаты измерения

показывает те же самые 1.49 Вольта, это примерно 1.5 Вольта, если округлить результаты измерения

Вывод из проделанного опыта:
При параллельном соединении батареек напряжение на выходе не изменяется и равно напряжению одной батарейки.

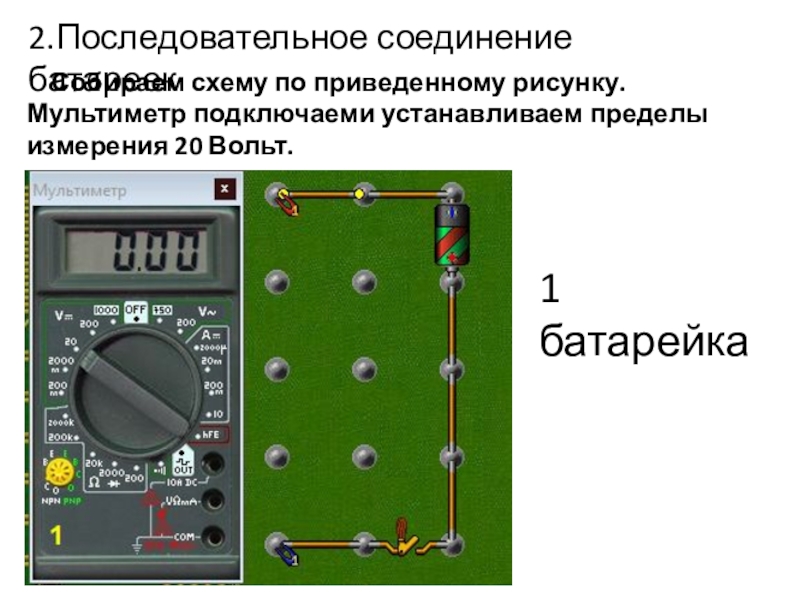

Четыре батарейки

20 Вольт.

1 батарейка

батарейка

Напряжение на клеммах 1.49 Вольт примерно 1.5 Вольта
(1.5 х 1 = 1.5)

20 Вольт.

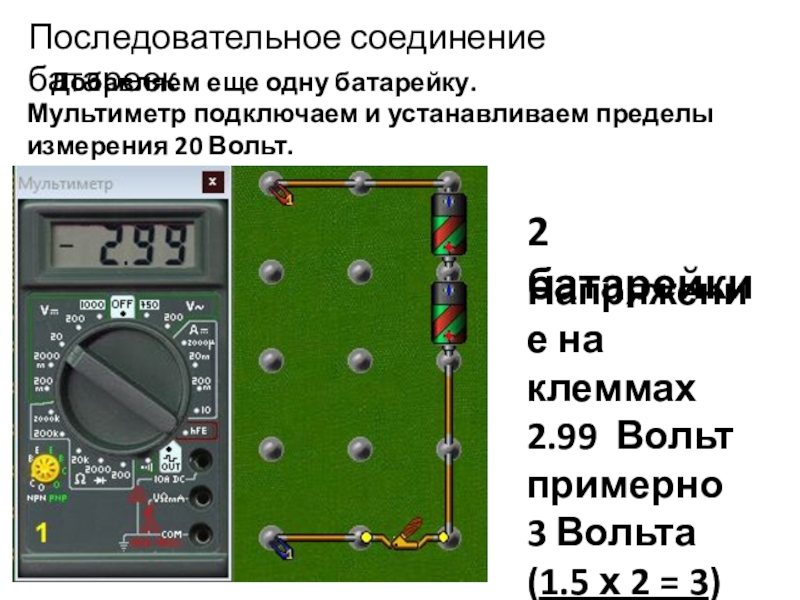

2 батарейки

Напряжение на клеммах 2.99 Вольт примерно
3 Вольта
(1.5 х 2 = 3)

20 Вольт.

4 батарейки

Напряжение на клеммах 5.99 Вольт примерно
6 Вольта
(1.5 х 4 = 6)

одной батарейки умноженному на число батареек.
При параллельном соединении батареек, общее напряжение не меняется и равно напряжению одной батарейки

Задание для выполнения:
Проведите такой же опыт с 6 батарейками

пределы измерения 20 Вольт.

Сопротивление ставим 3.0 Ом

оно равно 0.08 Вольт.

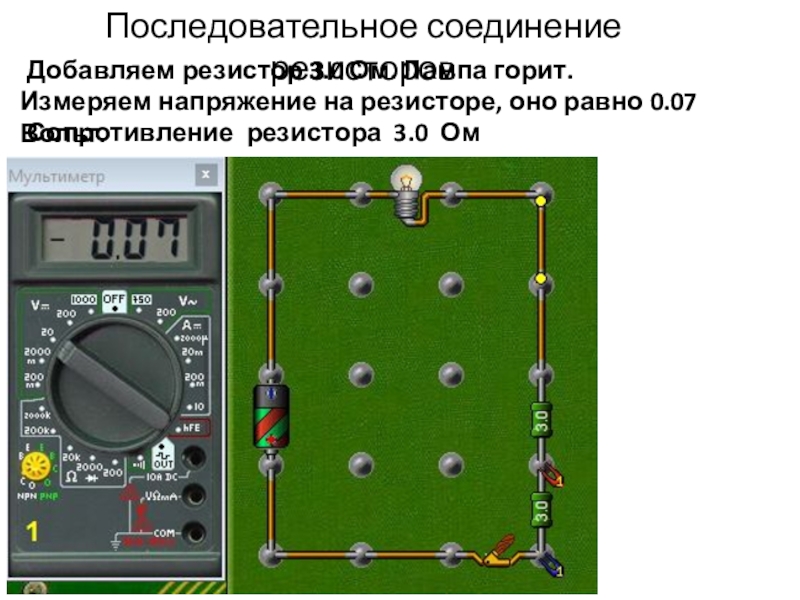

Сопротивление резистора 3.0 Ом

резисторе, оно равно 0.07 Вольт.

Сопротивление резистора 3.0 Ом

очень слабо горит.

Измеряем напряжение на резисторе, оно равно 0.07 Вольт.

Сопротивление резистора 3.0 Ом

записываем в таблицу №1.

1

2

3

4

0

яркость свечения лампы уменьшается .
При одинаковых резисторах значения напряжений изменяется с одинаковым увеличением … (вместо точек укажите величину прирастания).

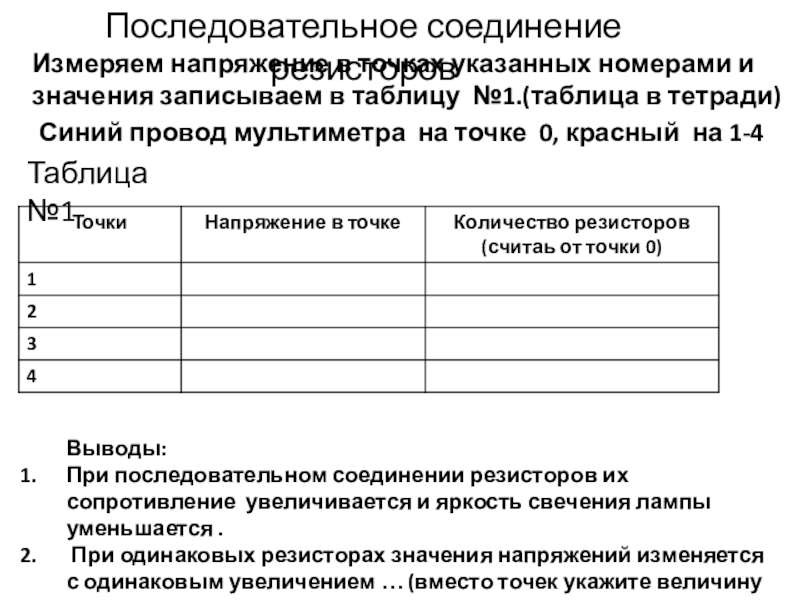

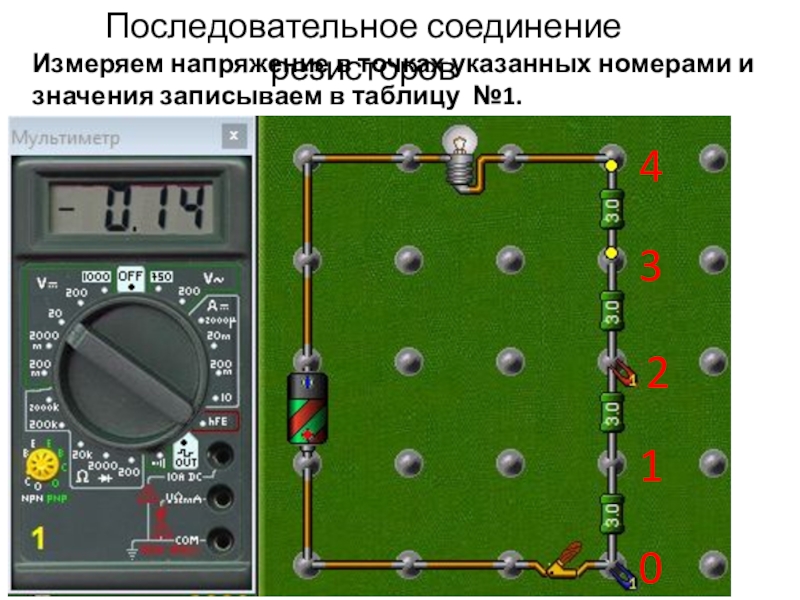

Измеряем напряжение в точках указанных номерами и значения записываем в таблицу №1.(таблица в тетради)

Таблица №1

Синий провод мультиметра на точке 0, красный на 1-4

пределы измерения 20 Вольт.

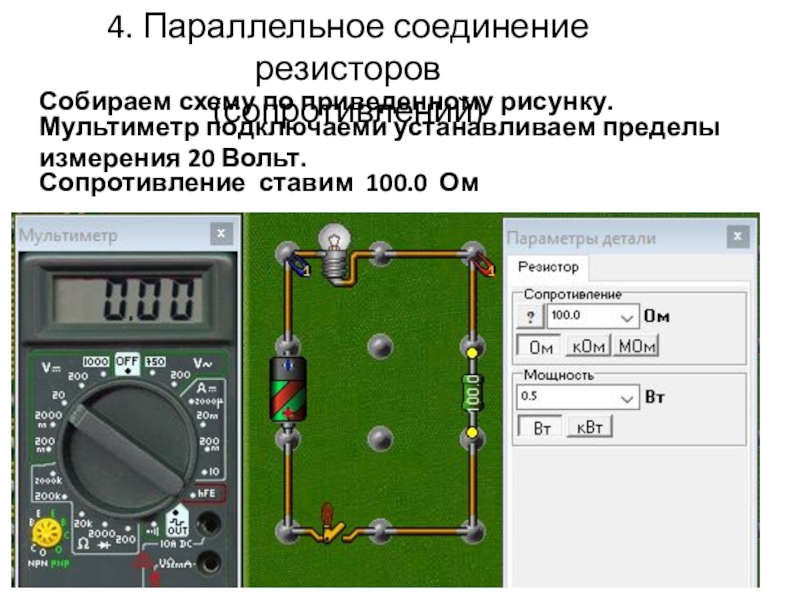

Сопротивление ставим 100.0 Ом

устанавливаем пределы измерения 20 Вольт.

Напряжение на лампе 0.49 Вольта.

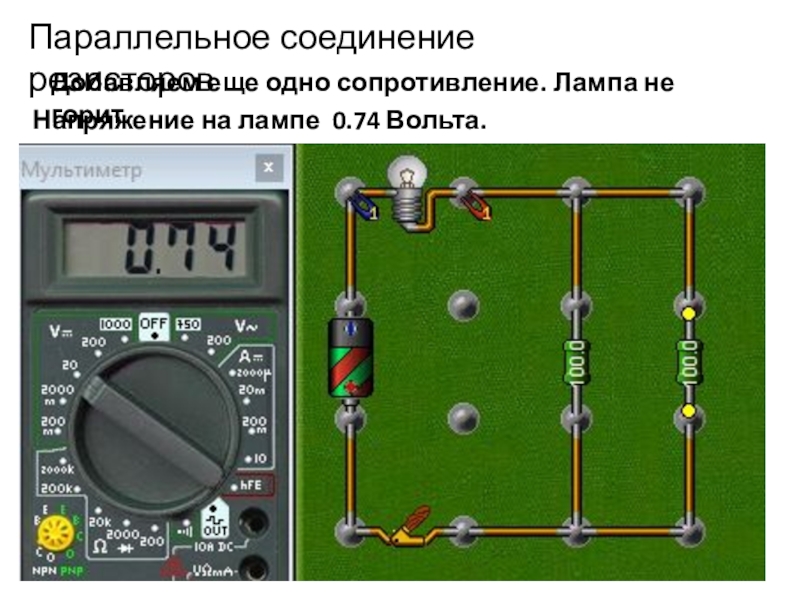

0.74 Вольта.

1.41 Вольта.

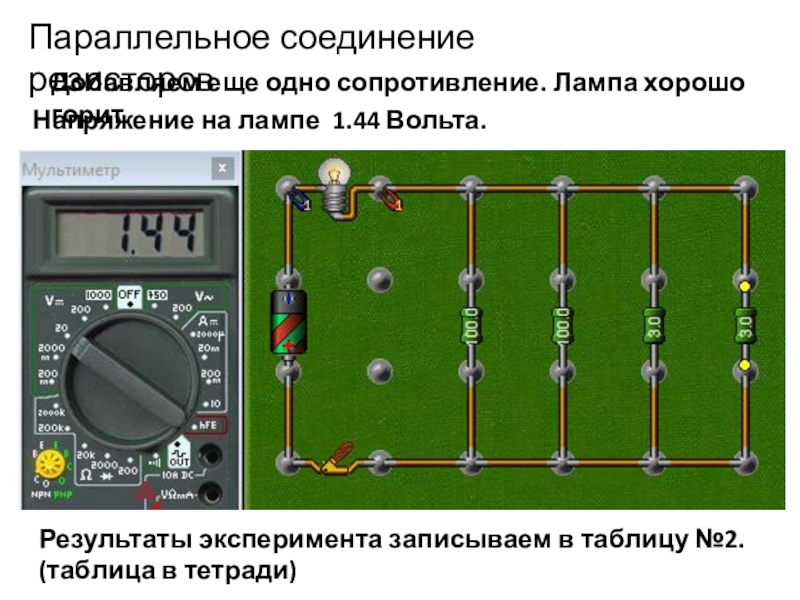

1.44 Вольта.

Результаты эксперимента записываем в таблицу №2. (таблица в тетради)

от 1 до4
Записываем в таблицу напряжения на лампе и уровень свечения лампы

Таблица №2

Выводы по параллельному соединению резисторов:
При параллельном соединении резисторов их общее сопротивление уменьшается и яркость свечения лампы увеличивается .
При одинаковых резисторах значения напряжения на лампе изменяется с неравным неравномерно.

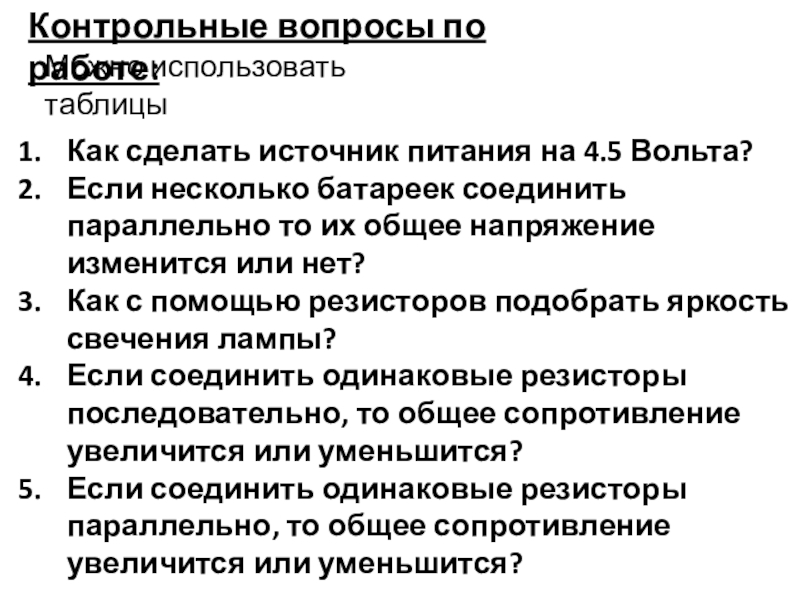

Вольта?
Если несколько батареек соединить параллельно то их общее напряжение изменится или нет?
Как с помощью резисторов подобрать яркость свечения лампы?
Если соединить одинаковые резисторы последовательно, то общее сопротивление увеличится или уменьшится?
Если соединить одинаковые резисторы параллельно, то общее сопротивление увеличится или уменьшится?
