Презентация, доклад на тему Начала электроники. Урок 2.

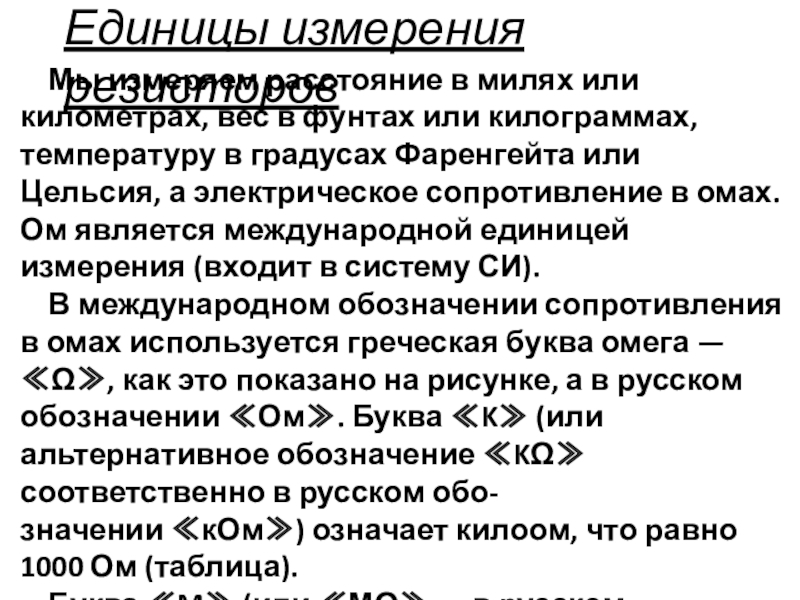

фунтах или килограммах, температуру в градусах Фаренгейта или Цельсия, а электрическое сопротивление в омах. Ом является международной единицей измерения (входит в систему СИ).
В международном обозначении сопротивления в омах используется греческая буква омега — ≪Ω≫, как это показано на рисунке, а в русском обозначении ≪Ом≫. Буква ≪K≫ (или альтернативное обозначение ≪KΩ≫ соответственно в русском обо-
значении ≪кОм≫) означает килоом, что равно 1000 Ом (таблица).
Буква ≪M≫ (или ≪МΩ≫ — в русском обозначении ≪МОм≫) означает мегаом, что равно 1 000 000 Ом.

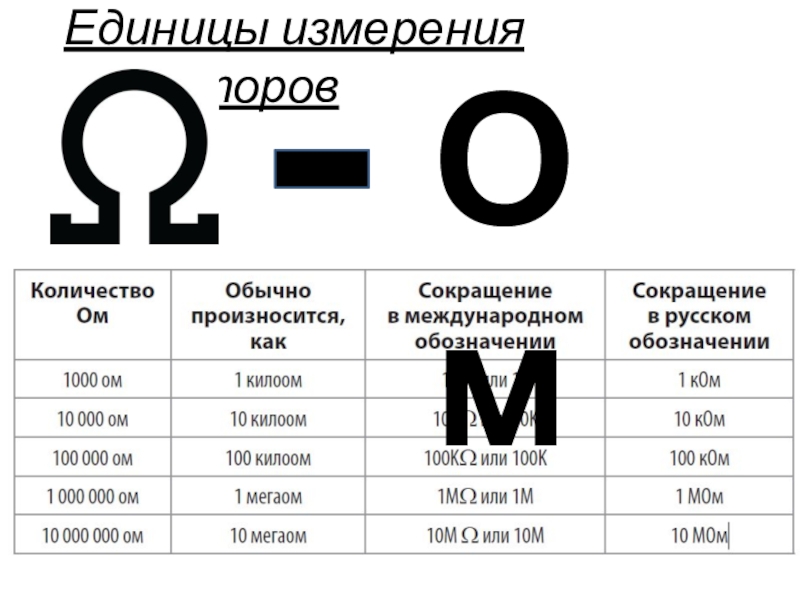

Единицы измерения резисторов

называют изолятором .
Большинство пластмасс и синтетических материалов, включая цветное покрытие проводов, являются изоляторами.
А материал, который имеет очень низкое сопротивление, называют проводником .
Такие металлы, как медь, алюминий, серебро и золото, являются отличными проводниками.

Человек, который открыл сопротивление
Георг Симон Ом , изображенный на рисунке, родился в Баварии в 1787 г. И работал в безвестности большую часть своей жизни. Он изучал природу электричества, используя металлическую проволоку, которую сделал для себя сам (вы не смогли бы спуститься в подвал дома для того, чтобы достать моток проволоки в начале 1800-х годов).

1827 г. оказался в состоянии доказать, что электрическое сопротивление проводника, например меди, имеет прямо пропорциональную зависимость от поперечного сечения этого проводника, а ток, который протекает через него, пропорционален напряжению, приложенному к нему при постоянной температуре. Через 14 лет Королевское научное общество Великобритании в Лондоне окончательно признало значение его вклада и удостоило его своей высшей наградой — медалью Копли (Copley Medal). Сегодня это открытие известно, как закон Ома .

единицей измерения (входит в систему СИ). Один милливольт это 1/1000 вольта (таблица).

как наука стала делиться на различные отрасли. После изучения химии (он открыл метан в 1776 году) он стал профессором физики и стал интересоваться так называемым гальваническим откликом, который заключался в том, что нога лягушки начинала дергаться под воздействием удара статического электричества.
Используя стакан для вина, заполненный соленой водой, Вольта продемонстрировал, что химическая реакция между двумя электродами, один из которых был сделан из меди, а другой из цинка, будет приводить к возникновению постоянного электрического тока. В 1800 году он улучшил свою конструкцию, выполнив ее в виде пластин из меди и цинка, разделенных картоном, смоченным в соленой воде. Эта ≪вольтова стопка≫ стала первой электрической батареей.

это международная единица, которая очень часто имеет такое
международное обозначение, как ≪A≫. Один миллиампер это
1/1000 ампера (таблица).

был математически одаренным ребенком, который стал преподавателем естественных наук, несмотря на то, что большую часть своих знаний он приобрел самостоятельно — в лаборатории своего отца. Его наиболее известной работой была разработанная им в 1820 году теория электромагнетизма, которая позволяет объяснить, что источником магнитного поля является движущийся электрический заряд, т. е. электрический ток. Он также построил первый прибор для измерения слабого электрического тока (сейчас этот прибор известен, как гальванометр ) и открыл такой элемент, как фтор.

Отец электромагнетизма

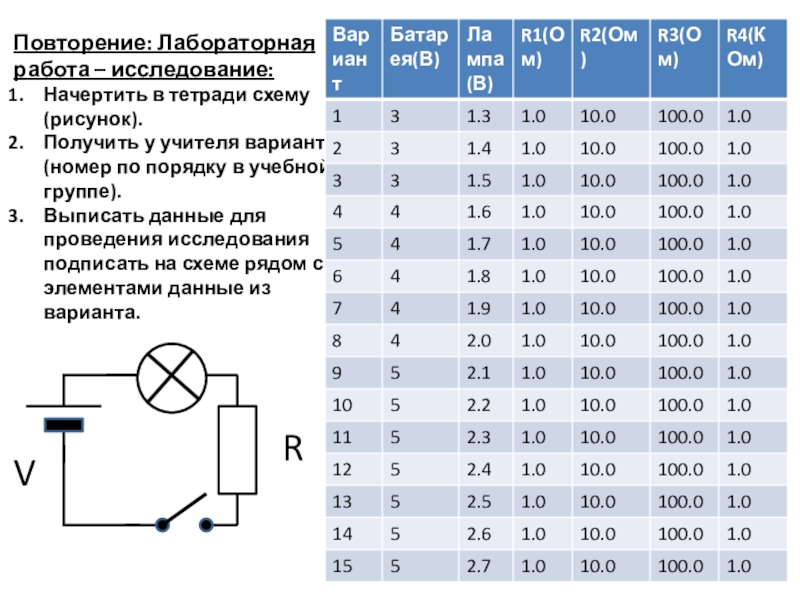

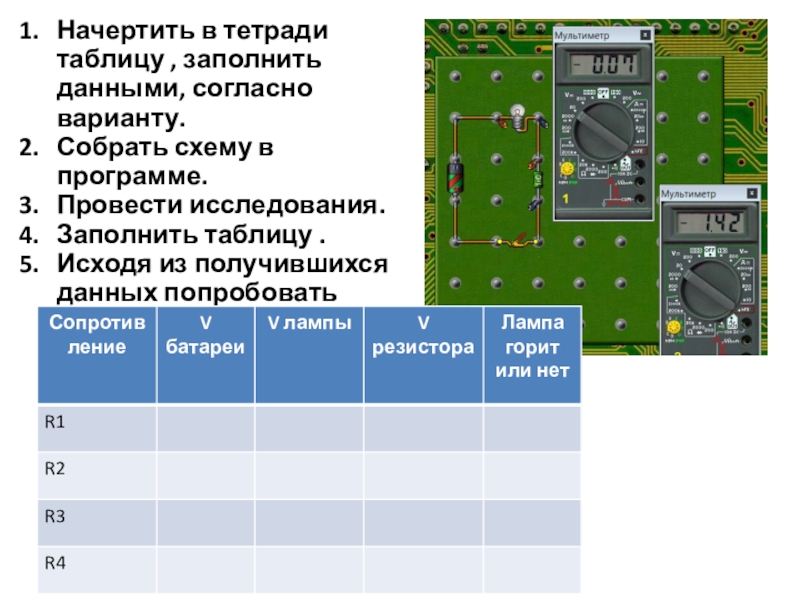

учителя вариант(номер по порядку в учебной группе).
Выписать данные для проведения исследования подписать на схеме рядом с элементами данные из варианта.

программе.
Провести исследования.
Заполнить таблицу .
Исходя из получившихся данных попробовать сделать выводы, записать их в тетрадь.

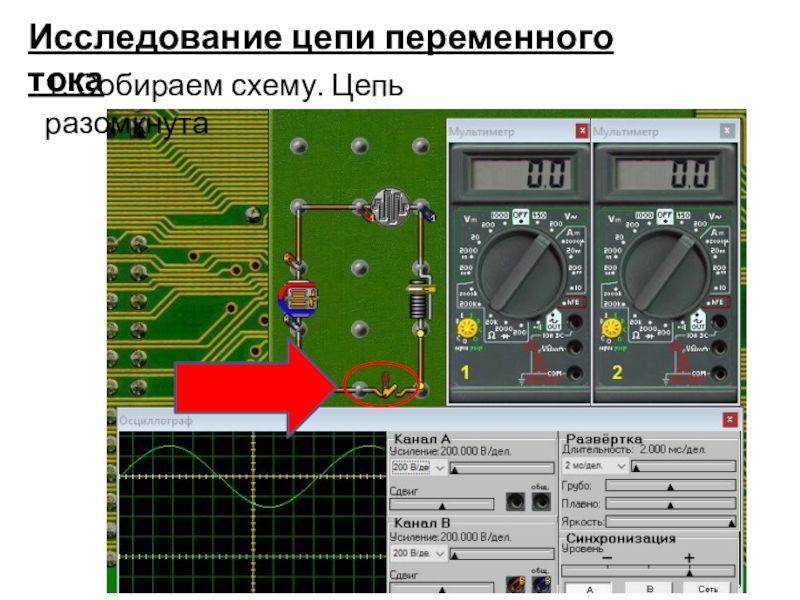

Осциллограф

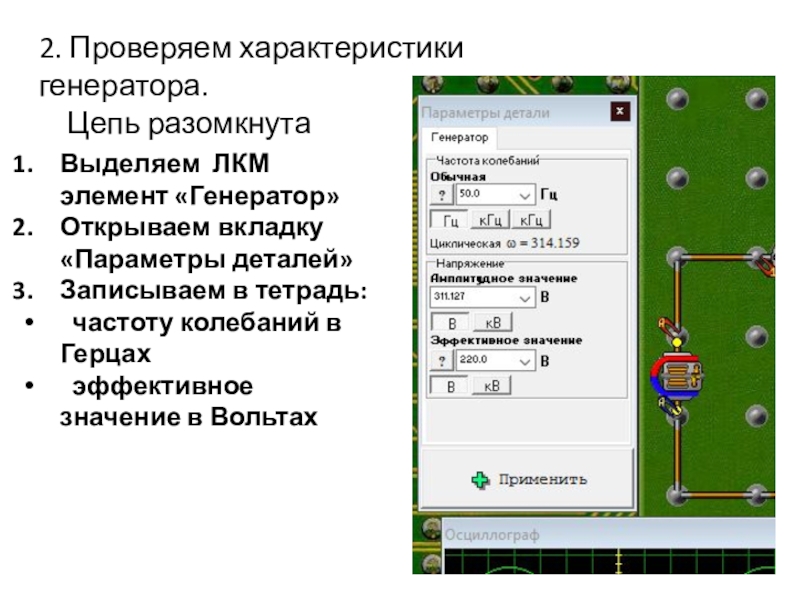

вкладку «Параметры деталей»
Записываем в тетрадь:
частоту колебаний в Герцах
эффективное значение в Вольтах

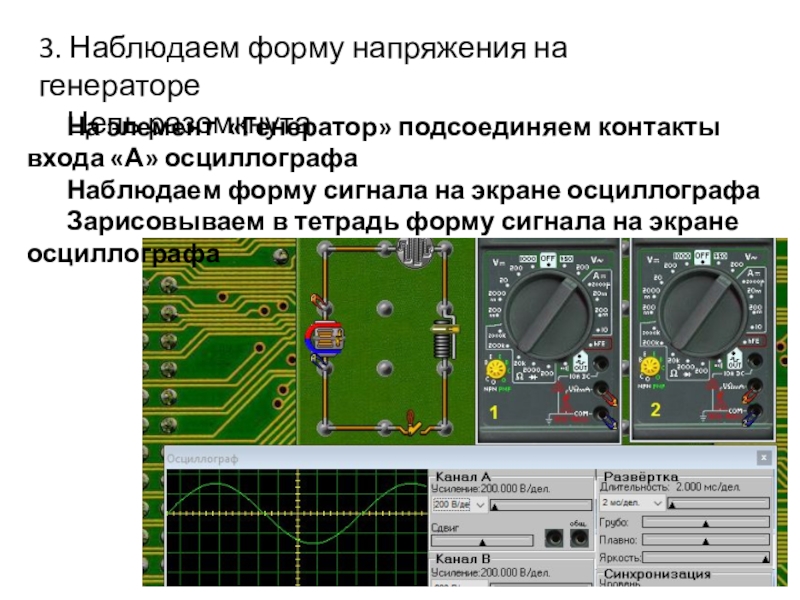

подсоединяем контакты входа «А» осциллографа
Наблюдаем форму сигнала на экране осциллографа
Зарисовываем в тетрадь форму сигнала на экране осциллографа

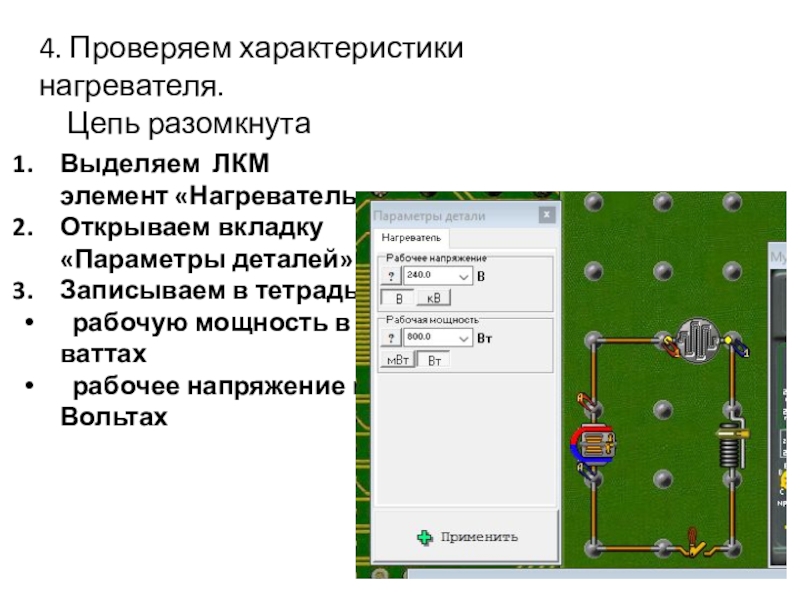

вкладку «Параметры деталей»
Записываем в тетрадь:
рабочую мощность в ваттах
рабочее напряжение в Вольтах

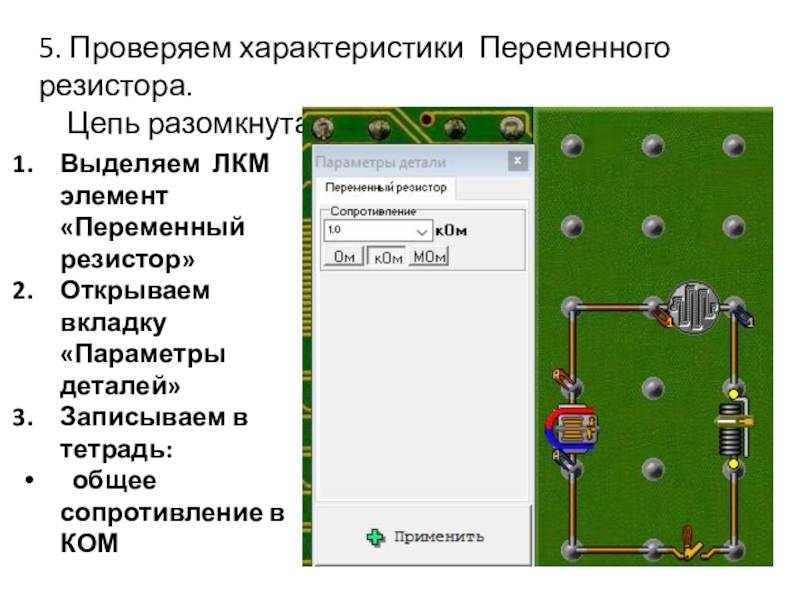

«Переменный резистор»
Открываем вкладку «Параметры деталей»
Записываем в тетрадь:
общее сопротивление в КОМ

напоминает обыкновенную электрическую розетку с характеристиками:
Напряжение – 220 В
Частота колебаний – 50 Гц

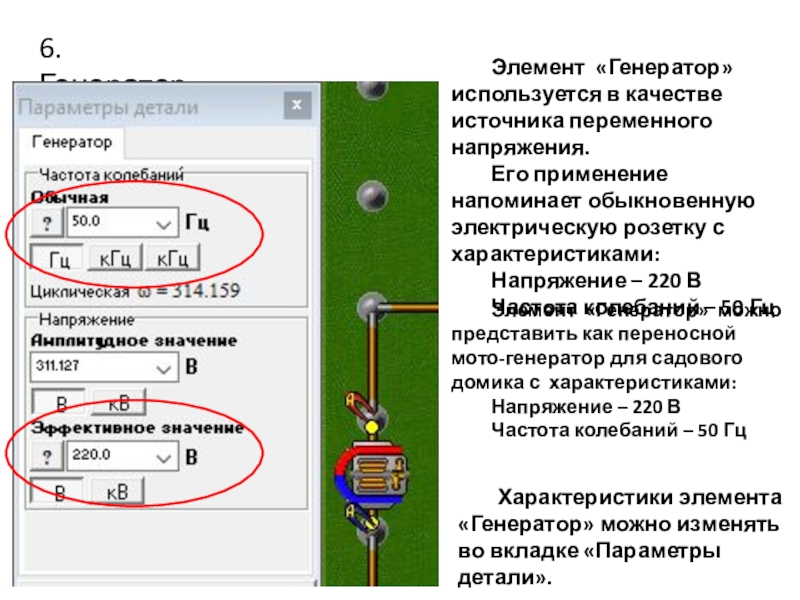

Элемент «Генератор» можно представить как переносной мото-генератор для садового домика с характеристиками:
Напряжение – 220 В
Частота колебаний – 50 Гц

Характеристики элемента «Генератор» можно изменять во вкладке «Параметры детали».

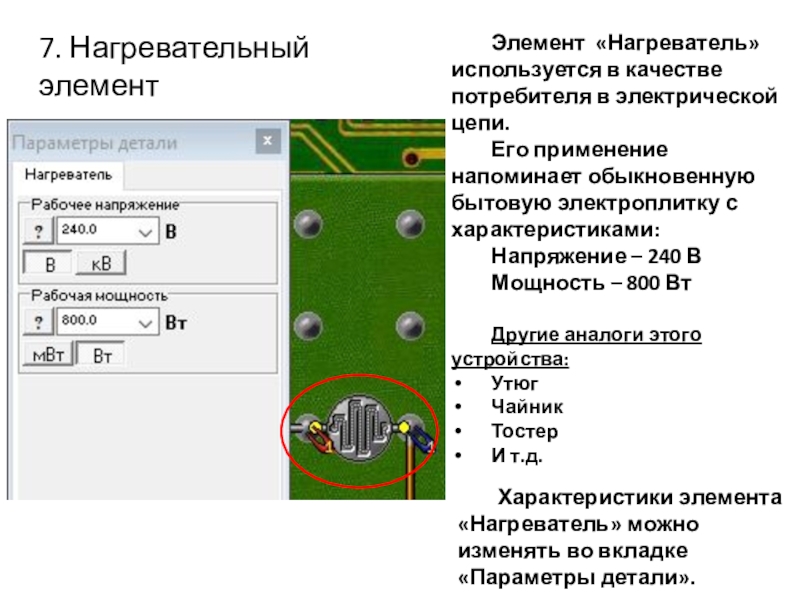

Его применение напоминает обыкновенную бытовую электроплитку с характеристиками:
Напряжение – 240 В
Мощность – 800 Вт

Другие аналоги этого устройства:
Утюг
Чайник
Тостер
И т.д.

Характеристики элемента «Нагреватель» можно изменять во вкладке «Параметры детали».

качестве регулятора освещения.

Движущийся ползунок регулирует величину используемого сопротивления.
В верхнем положении будет полное использование сопротивления (указано в параметрах детали), а в нижнем минимальное

Движущийся
регулятор

Изменяемая
величина
сопротивления

Характеристики элемента «переменный резистор» можно изменять во вкладке «Параметры детали».

Ползунок или регулятор двигаем «рукой»

и т.д.

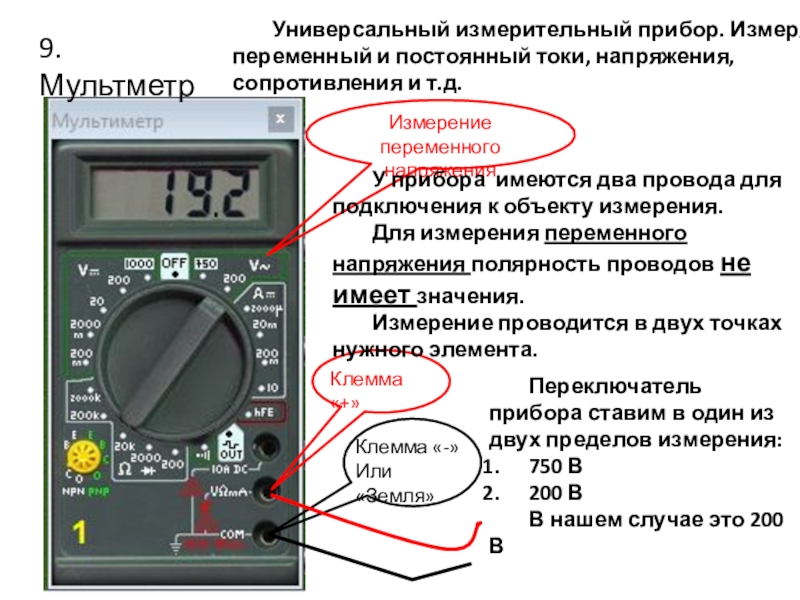

Измерение переменного напряжения

Клемма «+»

Клемма «-»
Или «Земля»

У прибора имеются два провода для подключения к объекту измерения.
Для измерения переменного напряжения полярность проводов не имеет значения.
Измерение проводится в двух точках нужного элемента.

Переключатель прибора ставим в один из двух пределов измерения:
750 В
200 В
В нашем случае это 200 В

прибор измеряет напряжение на нагревательном элементе V1
Второй прибор измеряет напряжение на переменном резисторе V2

Напряжение генератора 220 В, 50 Гц –обозначим V

Цепь замкнута. Сопротивлением выключателя пренебрегаем (на нем напряжения не будет).
Напряжение на резисторе и нагревателе в сумме должны дать рабочее напряжение генератора. V1+V2 = V

21,9 +198,0 = 219,9 В

Это примерно 220 В

Цепь замкнута

Нагревательный элемент светится красным цветом . Прибор работает.
Напряжение на нагревательном элементе большое V1
Напряжение на резисторе маленькое V2
129,8 + 90, 1 = 219,9 В

Цепь замкнута

Нагревательный элемент не светится . Прибор не работает.
Напряжение на нагревательном элементе маленькое V1
Напряжение на резисторе большое V2
15,5 + 204= 219,5 В

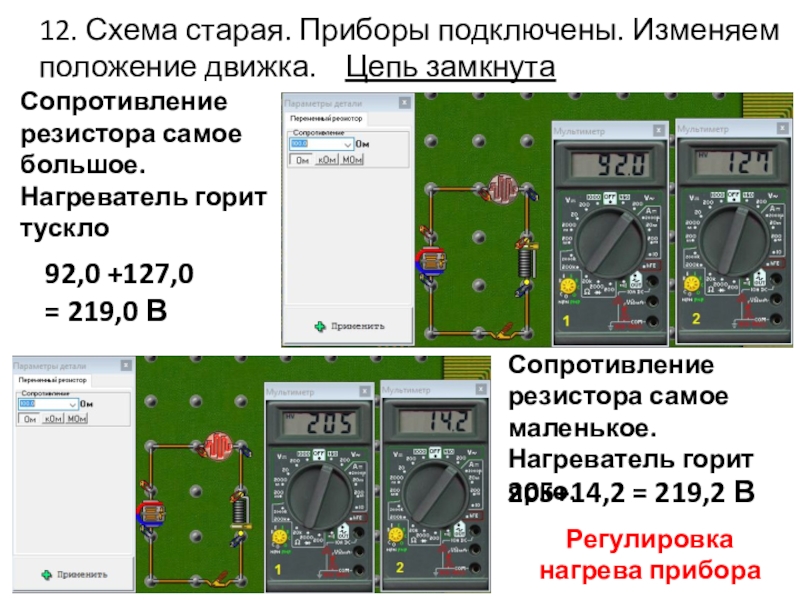

+127,0 = 219,0 В

205+14,2 = 219,2 В

Сопротивление резистора самое большое.
Нагреватель горит тускло

Сопротивление резистора самое маленькое.
Нагреватель горит ярко.

Регулировка нагрева прибора

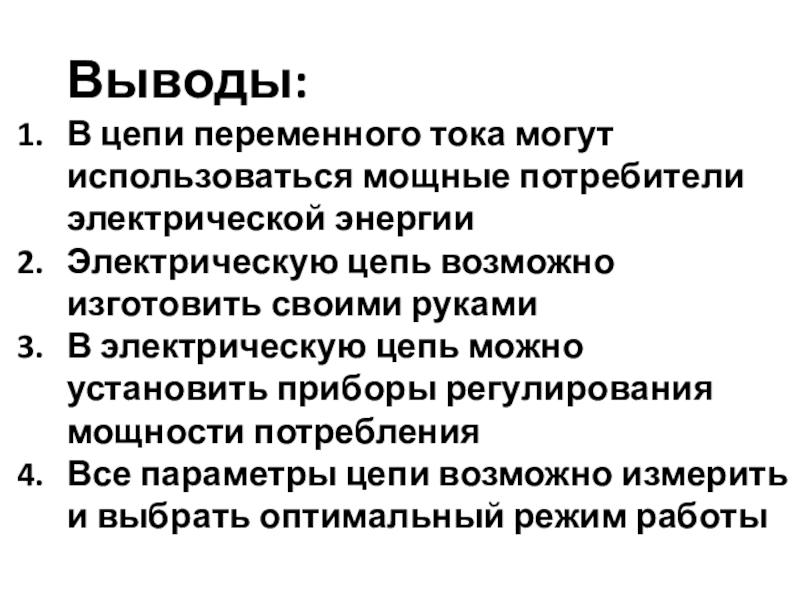

возможно изготовить своими руками
В электрическую цепь можно установить приборы регулирования мощности потребления
Все параметры цепи возможно измерить и выбрать оптимальный режим работы
