Презентация, доклад на тему Начала электроники. Урок 1.
Содержание
- 1. Начала электроники. Урок 1.
- 2. Схема цепи постоянного тока
- 3. Схема цепи переменного токаRV
- 4. Разрыв цепиRV
- 5. Единицы измерениясопротивление (резистор)источник постоянного токаисточник переменного токаRVVОмВольт (В)Вольт (В)АИзмерительный прибор токаАмпер (А)А
- 6. Кратные единицы измеренияОм (Кило,Мега,Гига)
- 7. Выполнить лабораторную работу – исследование:Начертить в тетради
- 8. Исследование цепи постоянного тока (рис.1)Элементы:БатареяЛампочкаРезисторПроводаДва мультиметра

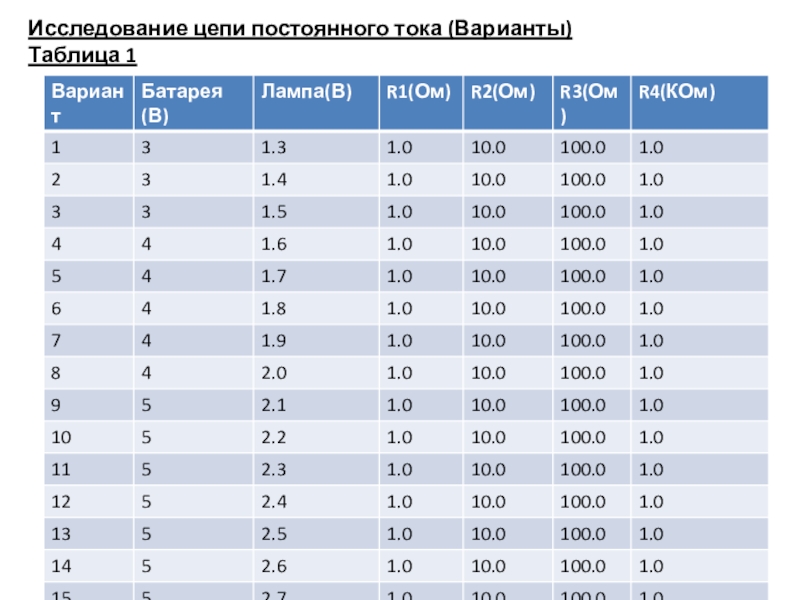

- 9. Исследование цепи постоянного тока (Варианты) Таблица 1
- 10. Исследование цепи постоянного тока (Таблица 2)Исходные данныеНапряжение батареи:Напряжение лампы:Вариант:Выводы:
Схема цепи постоянного тока

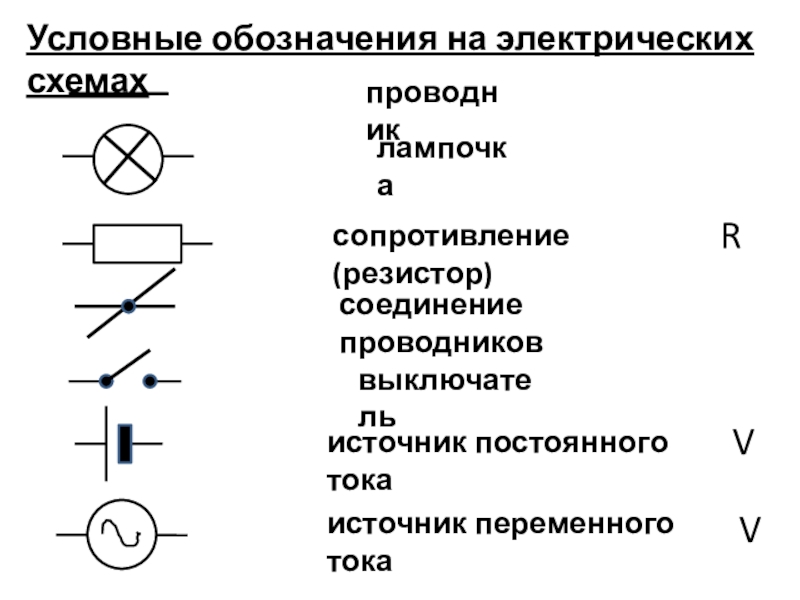

Слайд 1Условные обозначения на электрических схемах
проводник
лампочка
сопротивление (резистор)
соединение проводников
выключатель
источник постоянного тока
источник переменного тока
R
V
V

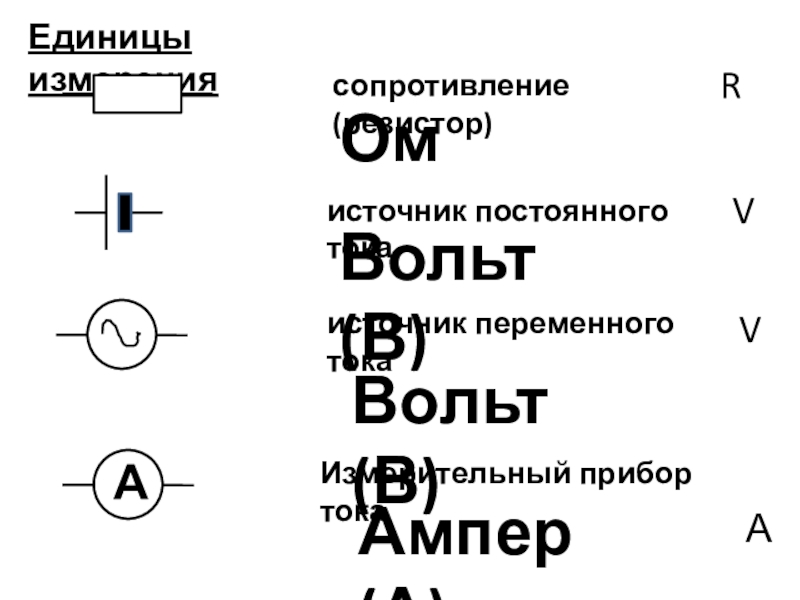

Слайд 5Единицы измерения
сопротивление (резистор)
источник постоянного тока
источник переменного тока
R
V
V
Ом
Вольт (В)
Вольт (В)
А
Измерительный прибор тока
Ампер
(А)
А

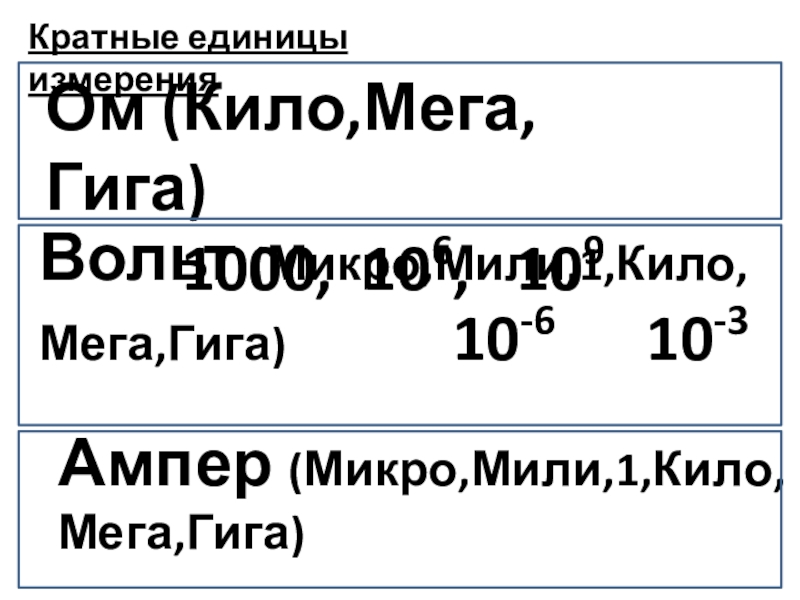

Слайд 6Кратные единицы измерения
Ом (Кило,Мега,Гига)
1000, 106,
109
Вольт (Микро,Мили,1,Кило,Мега,Гига) 10-6 10-3
Ампер (Микро,Мили,1,Кило,Мега,Гига)

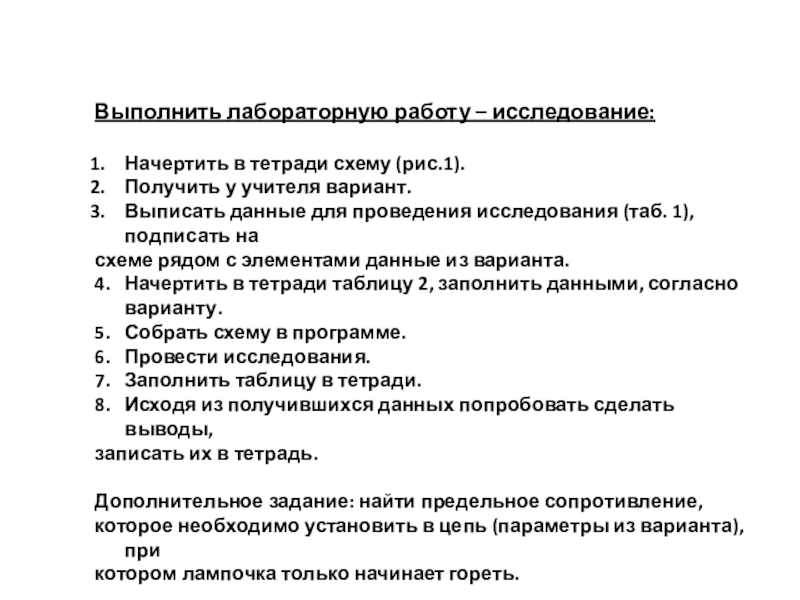

Слайд 7Выполнить лабораторную работу – исследование:
Начертить в тетради схему (рис.1).
Получить у
учителя вариант.
Выписать данные для проведения исследования (таб. 1), подписать на
схеме рядом с элементами данные из варианта.
4. Начертить в тетради таблицу 2, заполнить данными, согласно варианту.
5. Собрать схему в программе.
6. Провести исследования.
7. Заполнить таблицу в тетради.
8. Исходя из получившихся данных попробовать сделать выводы,
записать их в тетрадь.
Дополнительное задание: найти предельное сопротивление,
которое необходимо установить в цепь (параметры из варианта), при
котором лампочка только начинает гореть.
Выписать данные для проведения исследования (таб. 1), подписать на
схеме рядом с элементами данные из варианта.
4. Начертить в тетради таблицу 2, заполнить данными, согласно варианту.
5. Собрать схему в программе.
6. Провести исследования.
7. Заполнить таблицу в тетради.
8. Исходя из получившихся данных попробовать сделать выводы,
записать их в тетрадь.
Дополнительное задание: найти предельное сопротивление,
которое необходимо установить в цепь (параметры из варианта), при
котором лампочка только начинает гореть.

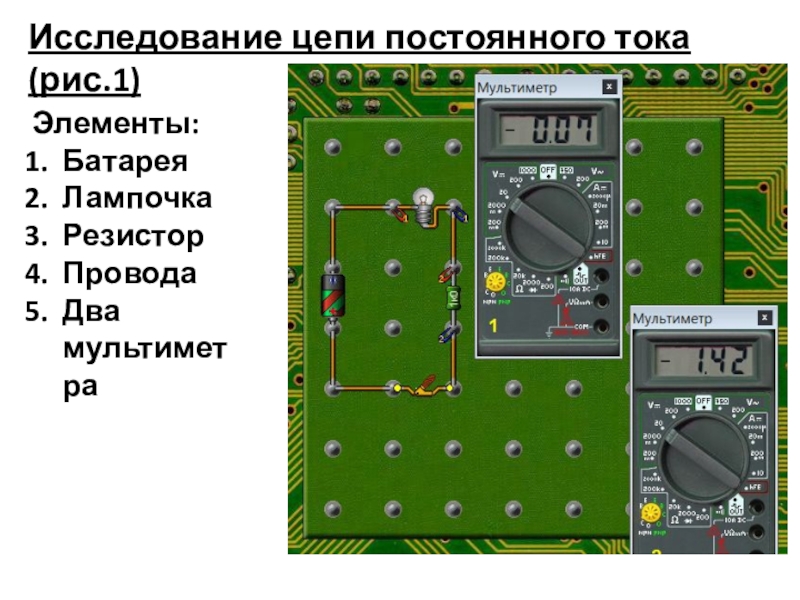

Слайд 8Исследование цепи постоянного тока (рис.1)
Элементы:
Батарея
Лампочка
Резистор
Провода
Два мультиметра
Слайд 10Исследование цепи постоянного тока (Таблица 2)
Исходные данные
Напряжение батареи:
Напряжение лампы:
Вариант:
Выводы:
