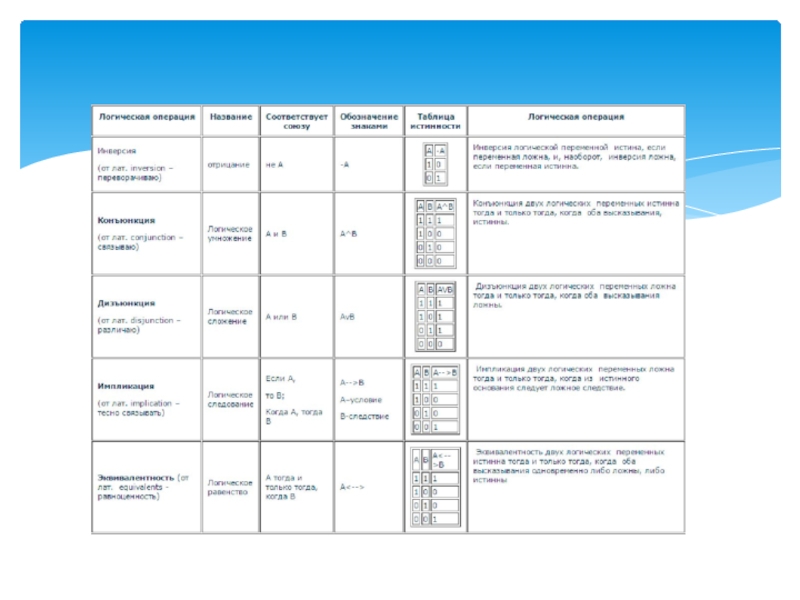

- 5. Слайд 5
- 6. 1.подсчитать количество переменных n в логическом выражении;2.определить число строк
- 7. 1.разделить колонку значений первой переменной пополам и
Логическая переменнаяЛогическая операцияЛогическое выражениеЛогическая функцияОсновные понятия
Слайд 1Логикалы0 операциялар
Логические операции
Научиться думать можно, лишь размышляя самостоятельно.
Слайд 2Логическая переменная
Логическая операция
Логическое выражение
Логическая функция
Основные понятия

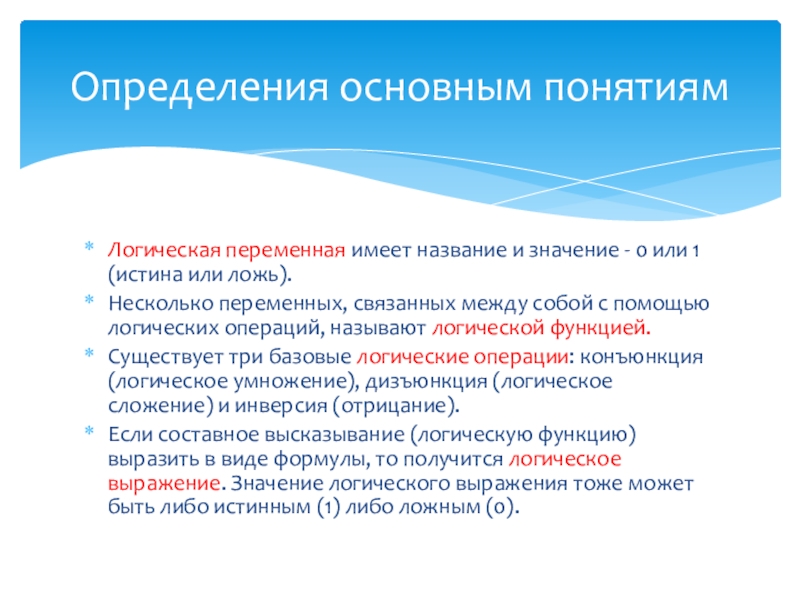

Слайд 3Логическая переменная имеет название и значение - 0 или 1 (истина
или ложь).
Несколько переменных, связанных между собой с помощью логических операций, называют логической функцией.
Существует три базовые логические операции: конъюнкция (логическое умножение), дизъюнкция (логическое сложение) и инверсия (отрицание).
Если составное высказывание (логическую функцию) выразить в виде формулы, то получится логическое выражение. Значение логического выражения тоже может быть либо истинным (1) либо ложным (0).
Несколько переменных, связанных между собой с помощью логических операций, называют логической функцией.
Существует три базовые логические операции: конъюнкция (логическое умножение), дизъюнкция (логическое сложение) и инверсия (отрицание).
Если составное высказывание (логическую функцию) выразить в виде формулы, то получится логическое выражение. Значение логического выражения тоже может быть либо истинным (1) либо ложным (0).
Определения основным понятиям

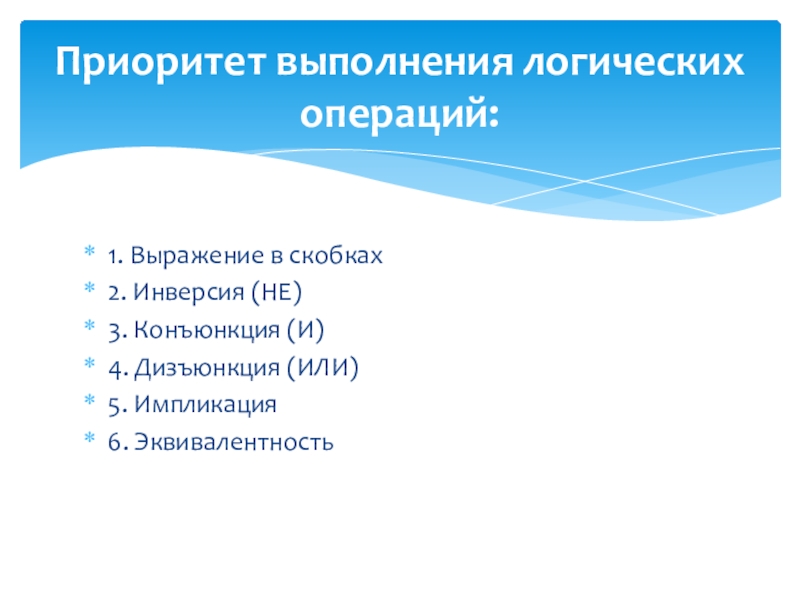

Слайд 41. Выражение в скобках
2. Инверсия (НЕ)
3. Конъюнкция (И)
4. Дизъюнкция (ИЛИ)
5. Импликация
6.
Эквивалентность
Приоритет выполнения логических операций:
Слайд 61.подсчитать количество переменных n в логическом выражении;
2.определить число строк - m = 2n;
3.определить количество
столбцов в таблице, которое равноколичеству переменныхплюсколичество операций;
4.ввести названия столбцов таблицы в соответствии с последовательностью выполнения логических операций (инверсия, конъюнкция, дизъюнкция) с учетом скобок и приоритетов;
5.заполнить столбцы входных переменных наборами значений;
6.провести заполнение таблицы истинности по столбцам.
4.ввести названия столбцов таблицы в соответствии с последовательностью выполнения логических операций (инверсия, конъюнкция, дизъюнкция) с учетом скобок и приоритетов;
5.заполнить столбцы входных переменных наборами значений;
6.провести заполнение таблицы истинности по столбцам.
Алгоритм построения таблицы истинности:

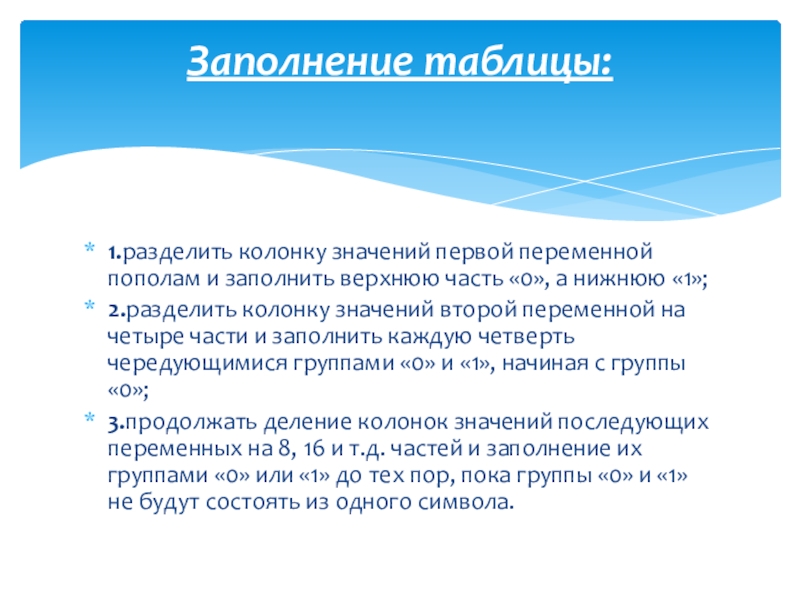

Слайд 71.разделить колонку значений первой переменной пополам и заполнить верхнюю часть «0»,
а нижнюю «1»;
2.разделить колонку значений второй переменной на четыре части и заполнить каждую четверть чередующимися группами «0» и «1», начиная с группы «0»;
3.продолжать деление колонок значений последующих переменных на 8, 16 и т.д. частей и заполнение их группами «0» или «1» до тех пор, пока группы «0» и «1» не будут состоять из одного символа.
2.разделить колонку значений второй переменной на четыре части и заполнить каждую четверть чередующимися группами «0» и «1», начиная с группы «0»;
3.продолжать деление колонок значений последующих переменных на 8, 16 и т.д. частей и заполнение их группами «0» или «1» до тех пор, пока группы «0» и «1» не будут состоять из одного символа.
Заполнение таблицы:
