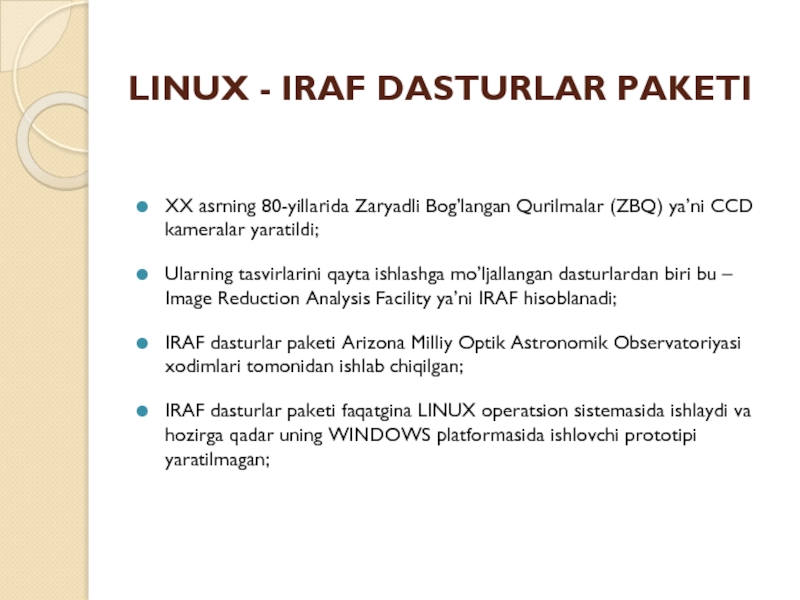

Слайд 1LINUX - IRAF DASTURLAR PAKETI

XX asrning 80-yillarida Zaryadli Bog’langan Qurilmalar (ZBQ)

ya’ni CCD kameralar yaratildi;
Ularning tasvirlarini qayta ishlashga mo’ljallangan dasturlardan biri bu – Image Reduction Analysis Facility ya’ni IRAF hisoblanadi;
IRAF dasturlar paketi Arizona Milliy Optik Astronomik Observatoriyasi xodimlari tomonidan ishlab chiqilgan;
IRAF dasturlar paketi faqatgina LINUX operatsion sistemasida ishlaydi va hozirga qadar uning WINDOWS platformasida ishlovchi prototipi yaratilmagan;

LINUX - IRAF DASTURLAR PAKETIXX asrning 80-yillarida Zaryadli Bog’langan Qurilmalar (ZBQ) ya’ni CCD kameralar yaratildi;Ularning tasvirlarini qayta

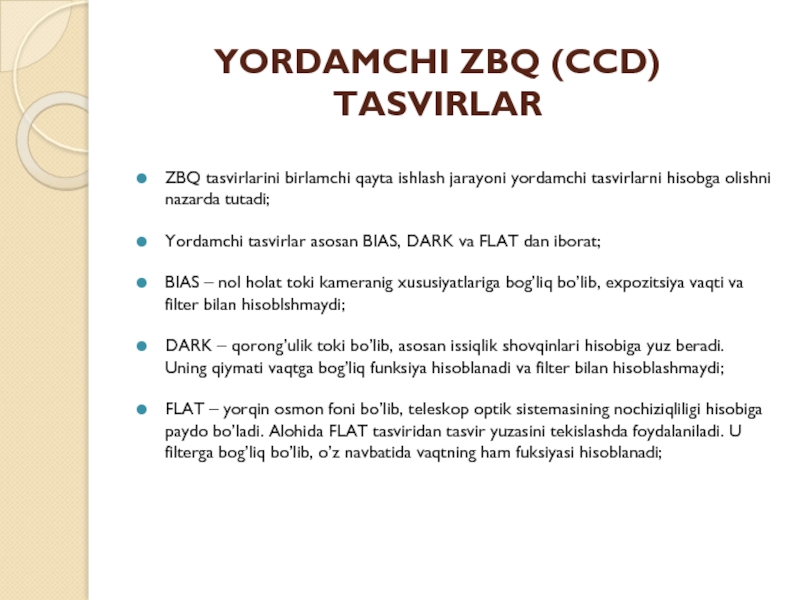

Слайд 2YORDAMCHI ZBQ (CCD) TASVIRLAR
ZBQ tasvirlarini birlamchi qayta ishlash jarayoni yordamchi tasvirlarni

hisobga olishni nazarda tutadi;
Yordamchi tasvirlar asosan BIAS, DARK va FLAT dan iborat;
BIAS – nol holat toki kameranig xususiyatlariga bog’liq bo’lib, expozitsiya vaqti va filter bilan hisoblshmaydi;
DARK – qorong’ulik toki bo’lib, asosan issiqlik shovqinlari hisobiga yuz beradi. Uning qiymati vaqtga bog’liq funksiya hisoblanadi va filter bilan hisoblashmaydi;
FLAT – yorqin osmon foni bo’lib, teleskop optik sistemasining nochiziqliligi hisobiga paydo bo’ladi. Alohida FLAT tasviridan tasvir yuzasini tekislashda foydalaniladi. U filterga bog’liq bo’lib, o’z navbatida vaqtning ham fuksiyasi hisoblanadi;

YORDAMCHI ZBQ (CCD) TASVIRLARZBQ tasvirlarini birlamchi qayta ishlash jarayoni yordamchi tasvirlarni hisobga olishni nazarda tutadi;Yordamchi tasvirlar asosan

Слайд 3BIRLAMCHI QAYTA ISHLASH
Tasvirlarni qayta ishlashga tayyorlash jarayoni birlamchi qayta ishlash deyiladi;
Birlamchi

qayta ishlashda BIAS va DARK tasvirlari asosiy tasvirdan ayriladi va asosiy tasvirni FLAT tasviriga bo’lish orqali uning yuza tekisligi to’g’rilanadi;
BIRLAMCHI QAYTA ISHLASHTasvirlarni qayta ishlashga tayyorlash jarayoni birlamchi qayta ishlash deyiladi;Birlamchi qayta ishlashda BIAS va DARK tasvirlari

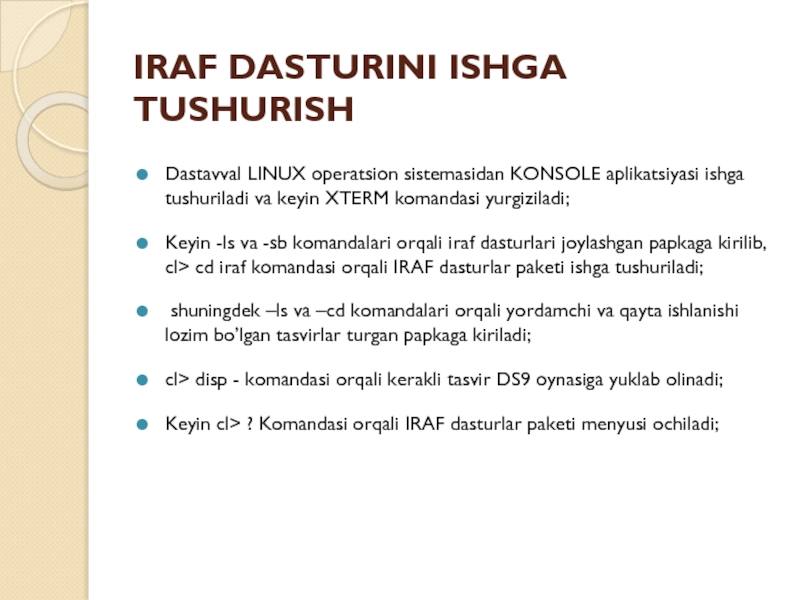

Слайд 4IRAF DASTURINI ISHGA TUSHURISH
Dastavval LINUX operatsion sistemasidan KONSOLE aplikatsiyasi ishga tushuriladi

va keyin XTERM komandasi yurgiziladi;
Keyin -ls va -sb komandalari orqali iraf dasturlari joylashgan papkaga kirilib, cl> cd iraf komandasi orqali IRAF dasturlar paketi ishga tushuriladi;
shuningdek –ls va –cd komandalari orqali yordamchi va qayta ishlanishi lozim bo’lgan tasvirlar turgan papkaga kiriladi;
cl> disp - komandasi orqali kerakli tasvir DS9 oynasiga yuklab olinadi;
Keyin cl> ? Komandasi orqali IRAF dasturlar paketi menyusi ochiladi;
IRAF DASTURINI ISHGA TUSHURISHDastavval LINUX operatsion sistemasidan KONSOLE aplikatsiyasi ishga tushuriladi va keyin XTERM komandasi yurgiziladi;Keyin -ls

Слайд 5IRAF > NOAO > IMRED > CCDRED

IRAF > NOAO > IMRED > CCDRED

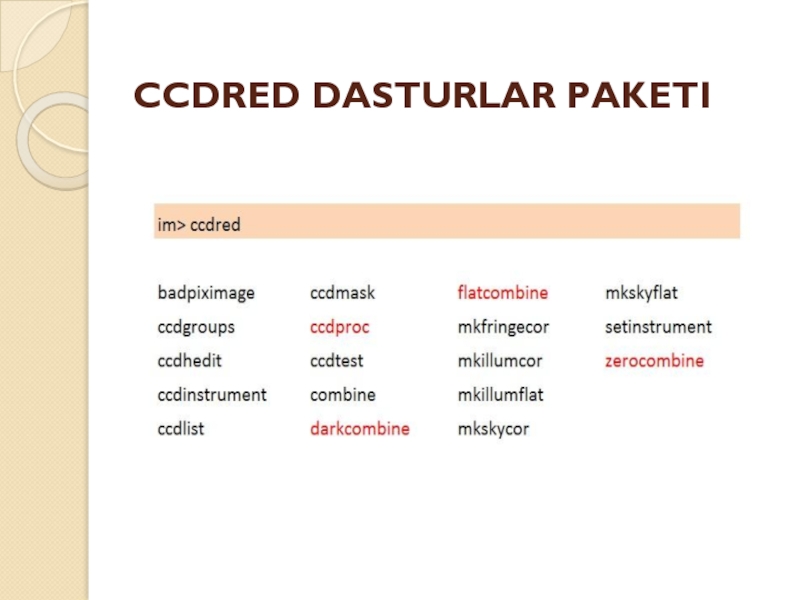

Слайд 6CCDRED DASTURLAR PAKETI

CCDRED DASTURLAR PAKETI

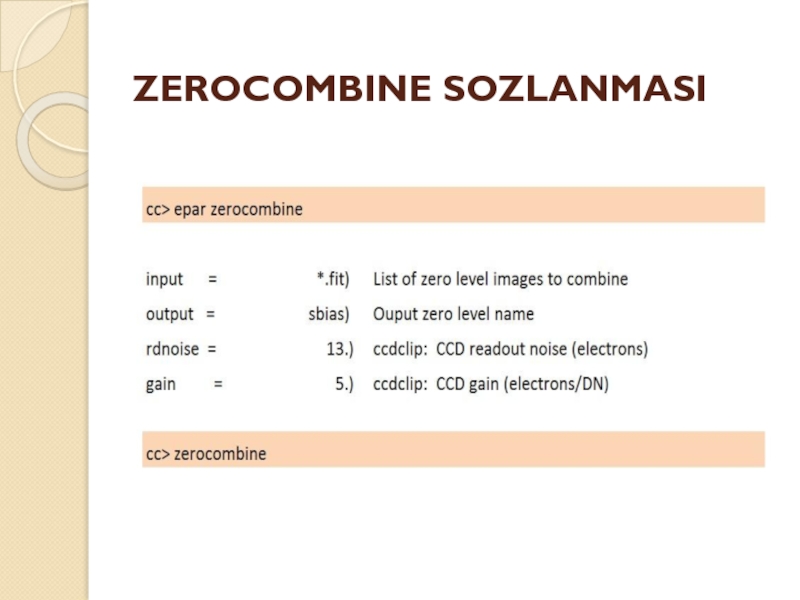

Слайд 7ZEROCOMBINE SOZLANMASI

ZEROCOMBINE SOZLANMASI

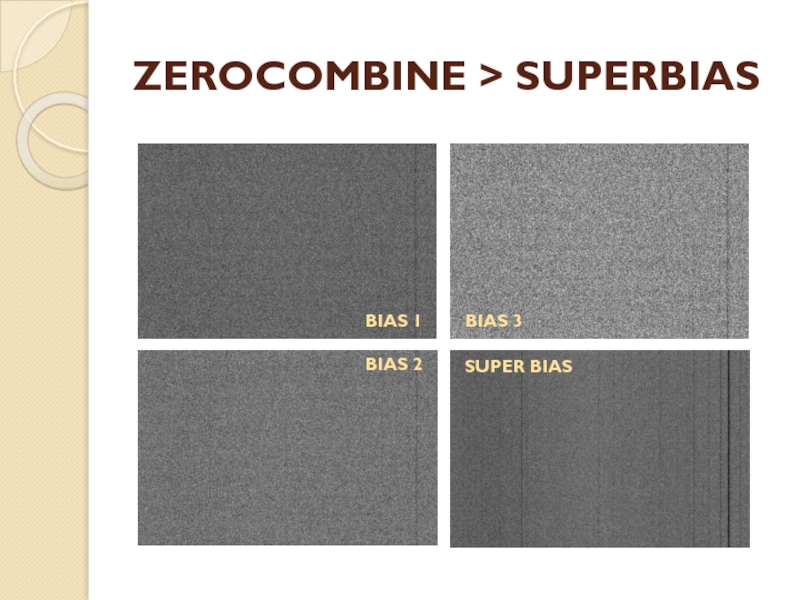

Слайд 8ZEROCOMBINE > SUPERBIAS
BIAS 1
BIAS 2
BIAS 3
SUPER BIAS

ZEROCOMBINE > SUPERBIASBIAS 1BIAS 2BIAS 3SUPER BIAS

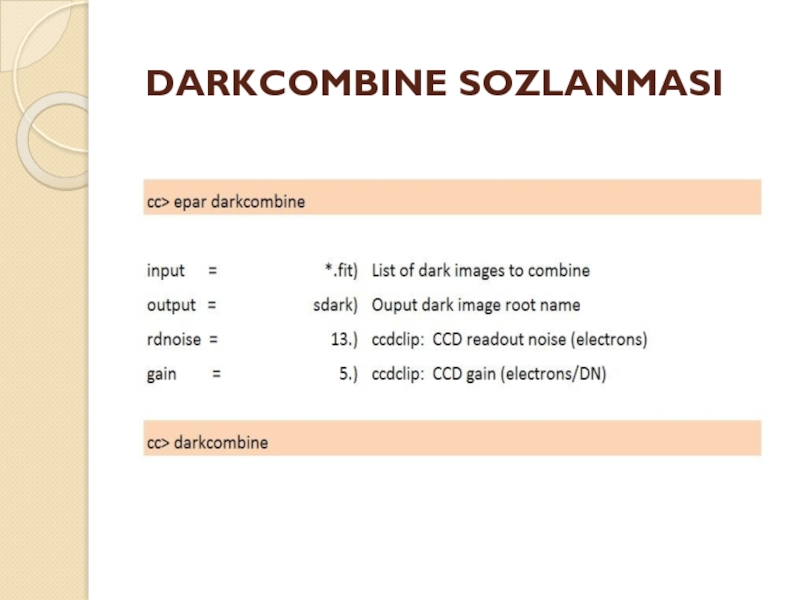

Слайд 9DARKCOMBINE SOZLANMASI

DARKCOMBINE SOZLANMASI

Слайд 10DARKCOMBINE > SUPERDARK
DARK 1
DARK 2
DARK 3
SUPER DARK

DARKCOMBINE > SUPERDARKDARK 1DARK 2DARK 3SUPER DARK

Слайд 11FLATCOMBINE SOZLANMASI

FLATCOMBINE SOZLANMASI

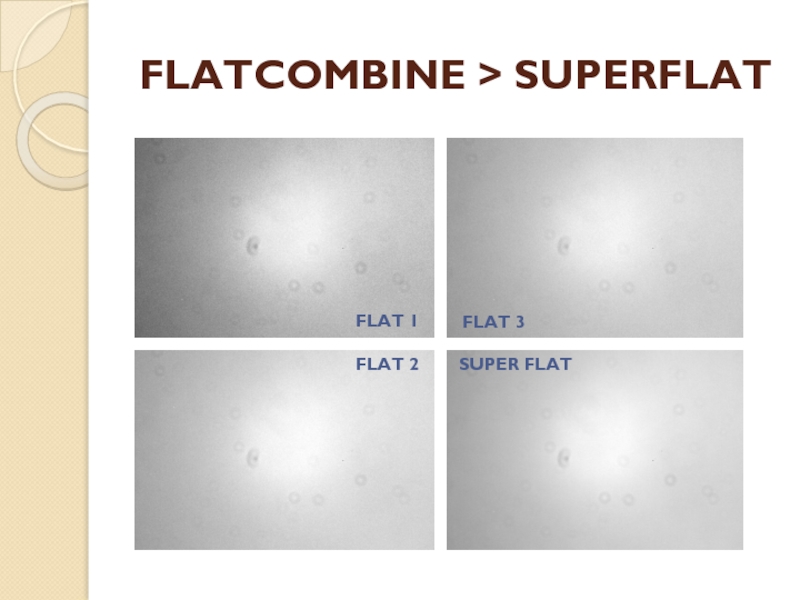

Слайд 12FLATCOMBINE > SUPERFLAT
FLAT 1
FLAT 2
FLAT 3
SUPER FLAT

FLATCOMBINE > SUPERFLATFLAT 1FLAT 2FLAT 3SUPER FLAT

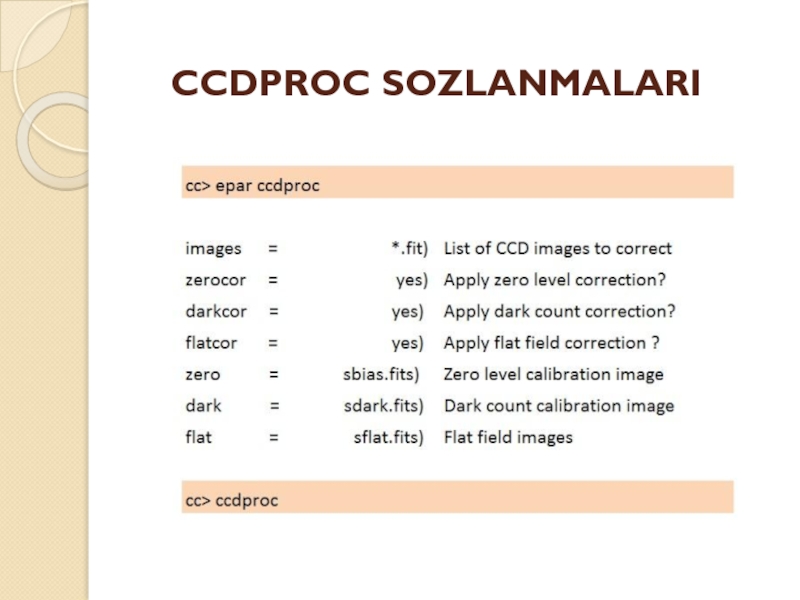

Слайд 13CCDPROC SOZLANMALARI

CCDPROC SOZLANMALARI

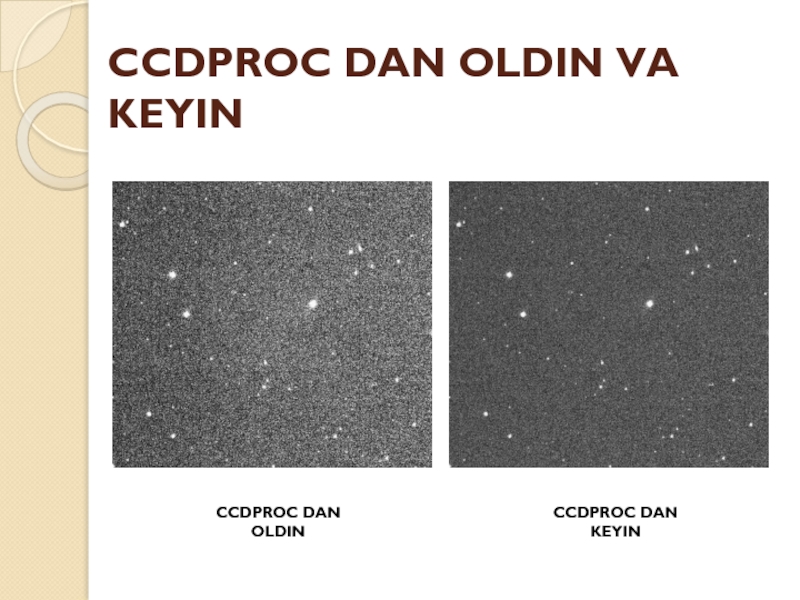

Слайд 14CCDPROC DAN OLDIN VA KEYIN
CCDPROC DAN OLDIN
CCDPROC DAN KEYIN

CCDPROC DAN OLDIN VA KEYINCCDPROC DAN OLDINCCDPROC DAN KEYIN

Слайд 15NOAO > DIGIPHOT > DAOPHOT > DAOEDIT

NOAO > DIGIPHOT > DAOPHOT > DAOEDIT

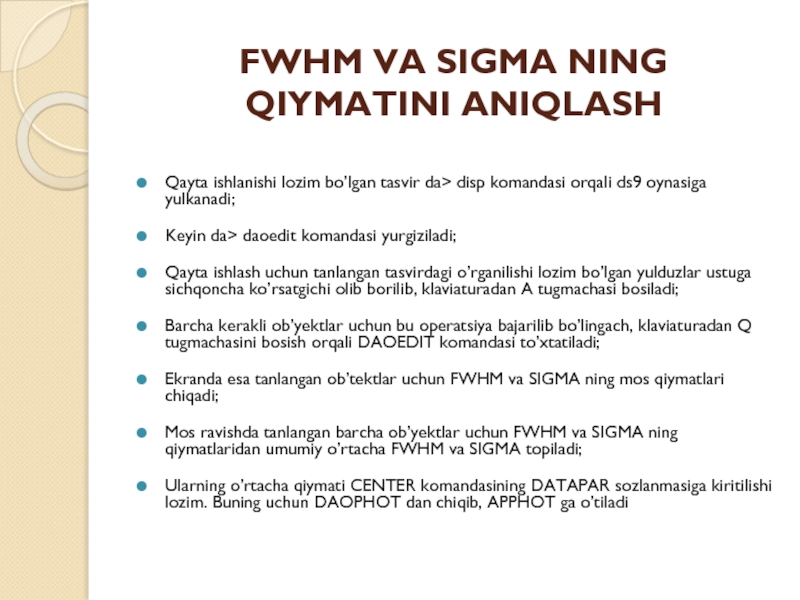

Слайд 16FWHM VA SIGMA NING QIYMATINI ANIQLASH
Qayta ishlanishi lozim bo’lgan tasvir da>

disp komandasi orqali ds9 oynasiga yulkanadi;
Keyin da> daoedit komandasi yurgiziladi;
Qayta ishlash uchun tanlangan tasvirdagi o’rganilishi lozim bo’lgan yulduzlar ustuga sichqoncha ko’rsatgichi olib borilib, klaviaturadan A tugmachasi bosiladi;
Barcha kerakli ob’yektlar uchun bu operatsiya bajarilib bo’lingach, klaviaturadan Q tugmachasini bosish orqali DAOEDIT komandasi to’xtatiladi;
Ekranda esa tanlangan ob’tektlar uchun FWHM va SIGMA ning mos qiymatlari chiqadi;
Mos ravishda tanlangan barcha ob’yektlar uchun FWHM va SIGMA ning qiymatlaridan umumiy o’rtacha FWHM va SIGMA topiladi;
Ularning o’rtacha qiymati CENTER komandasining DATAPAR sozlanmasiga kiritilishi lozim. Buning uchun DAOPHOT dan chiqib, APPHOT ga o’tiladi

FWHM VA SIGMA NING QIYMATINI ANIQLASHQayta ishlanishi lozim bo’lgan tasvir da> disp komandasi orqali ds9 oynasiga yulkanadi;Keyin

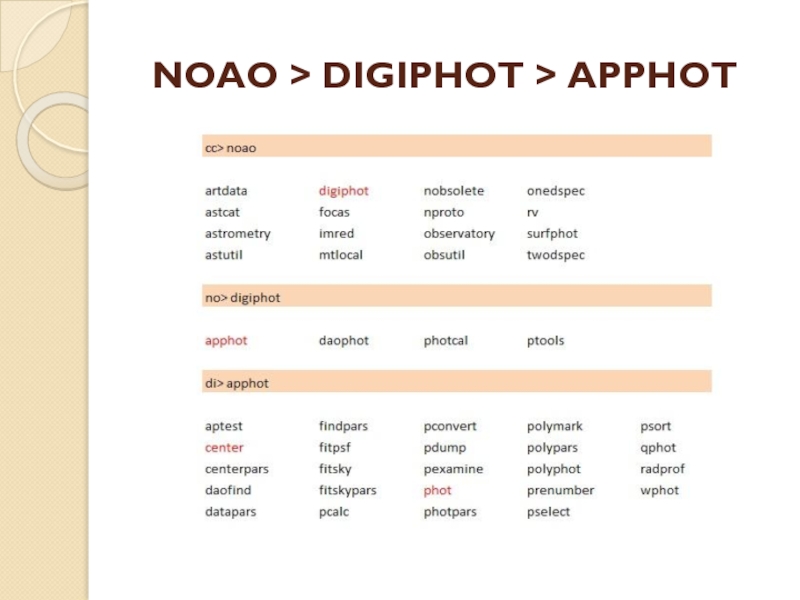

Слайд 17NOAO > DIGIPHOT > APPHOT

NOAO > DIGIPHOT > APPHOT

Слайд 18CENTER > DATAPAR SOZLANMASI

CENTER > DATAPAR SOZLANMASI

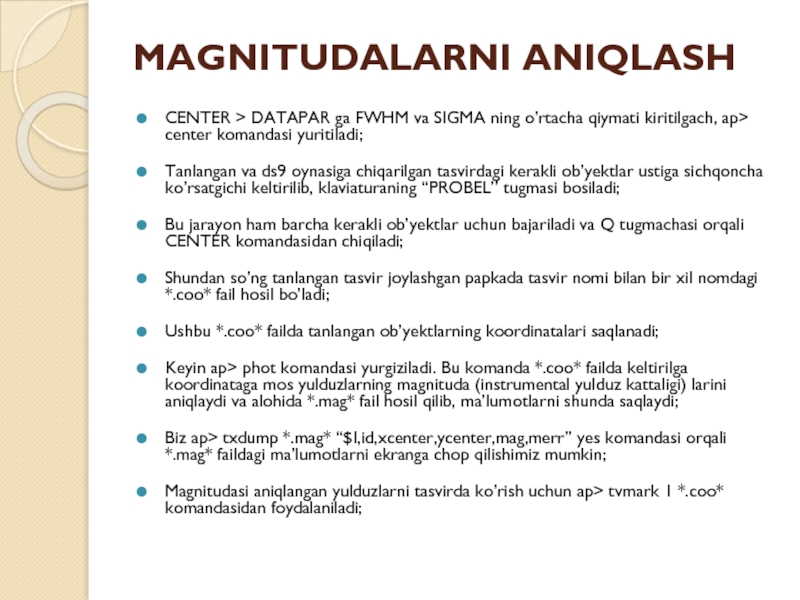

Слайд 19MAGNITUDALARNI ANIQLASH
CENTER > DATAPAR ga FWHM va SIGMA ning o’rtacha qiymati

kiritilgach, ap> center komandasi yuritiladi;
Tanlangan va ds9 oynasiga chiqarilgan tasvirdagi kerakli ob’yektlar ustiga sichqoncha ko’rsatgichi keltirilib, klaviaturaning “PROBEL” tugmasi bosiladi;
Bu jarayon ham barcha kerakli ob’yektlar uchun bajariladi va Q tugmachasi orqali CENTER komandasidan chiqiladi;
Shundan so’ng tanlangan tasvir joylashgan papkada tasvir nomi bilan bir xil nomdagi *.coo* fail hosil bo’ladi;
Ushbu *.coo* failda tanlangan ob’yektlarning koordinatalari saqlanadi;
Keyin ap> phot komandasi yurgiziladi. Bu komanda *.coo* failda keltirilga koordinataga mos yulduzlarning magnituda (instrumental yulduz kattaligi) larini aniqlaydi va alohida *.mag* fail hosil qilib, ma’lumotlarni shunda saqlaydi;
Biz ap> txdump *.mag* “$I,id,xcenter,ycenter,mag,merr” yes komandasi orqali *.mag* faildagi ma’lumotlarni ekranga chop qilishimiz mumkin;
Magnitudasi aniqlangan yulduzlarni tasvirda ko’rish uchun ap> tvmark 1 *.coo* komandasidan foydalaniladi;

MAGNITUDALARNI ANIQLASHCENTER > DATAPAR ga FWHM va SIGMA ning o’rtacha qiymati kiritilgach, ap> center komandasi yuritiladi;Tanlangan va

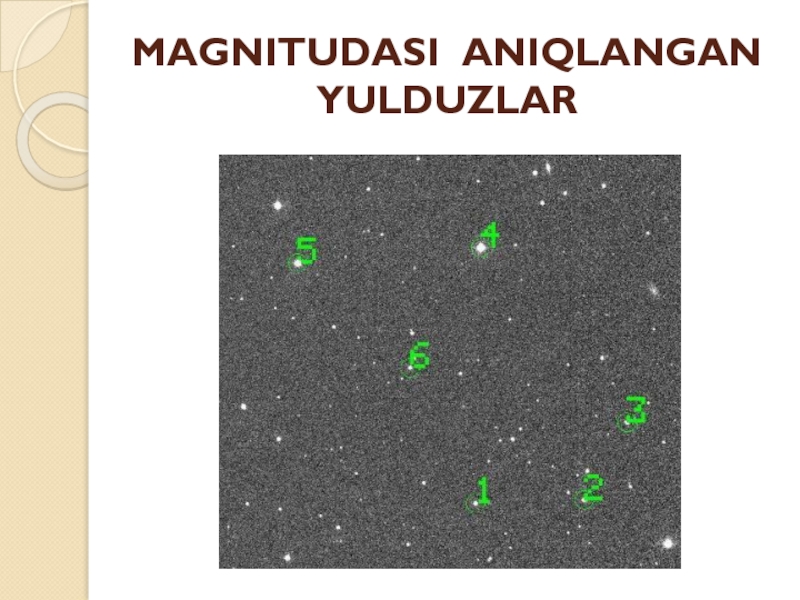

Слайд 20MAGNITUDASI ANIQLANGAN YULDUZLAR

MAGNITUDASI ANIQLANGAN YULDUZLAR

Слайд 21E’TIBORINGIZ UCHUN
RAHMAT !

E’TIBORINGIZ UCHUNRAHMAT !
