Слайд 1Компьютерные сети

Компьютерные сети

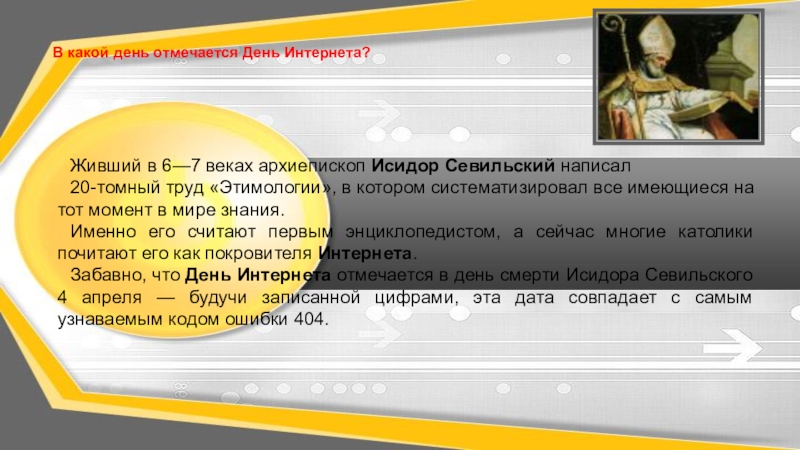

Слайд 2В какой день отмечается День Интернета?
Живший в 6—7 веках архиепископ

Исидор Севильский написал
20-томный труд «Этимологии», в котором систематизировал все имеющиеся на тот момент в мире знания.
Именно его считают первым энциклопедистом, а сейчас многие католики почитают его как покровителя Интернета.
Забавно, что День Интернета отмечается в день смерти Исидора Севильского 4 апреля — будучи записанной цифрами, эта дата совпадает с самым узнаваемым кодом ошибки 404.
В какой день отмечается День Интернета? Живший в 6—7 веках архиепископ Исидор Севильский написал 20-томный труд «Этимологии»,

Слайд 3Что такое компьютерная сеть?
Компьютерная сеть - это совокупность компьютеров и различных

устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Что такое компьютерная сеть?Компьютерная сеть - это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами

Слайд 4Создание компьютерных сетей вызвано практической потребностью совместного использования информации пользователями, работающими

на удаленных друг от друга компьютерах.
Сети предоставляют пользователям возможность не только быстрого обмена информацией,
но и совместного использования принтеров и других периферийных устройств и даже одновременной работы с документами.

Создание компьютерных сетей вызвано практической потребностью совместного использования информации пользователями, работающими на удаленных друг от друга компьютерах.Сети

Слайд 5Все многообразие компьютерных сетей можно классифицировать по группе признаков:

Территориальная распространенность;
Ведомственная

принадлежность;
Скорость передачи информации;
Тип среды передачи

Классификация компьютерных сетей

Все многообразие компьютерных сетей можно классифицировать по группе признаков:Территориальная распространенность; Ведомственная принадлежность; Скорость передачи информации; Тип среды

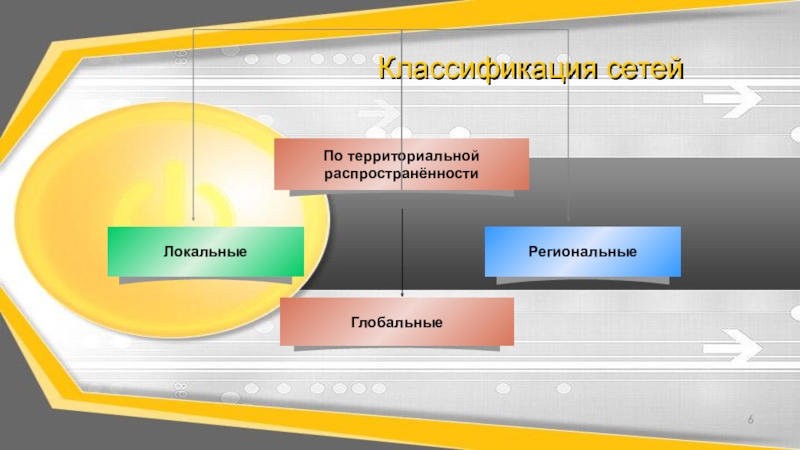

Слайд 6Классификация сетей

Классификация сетей

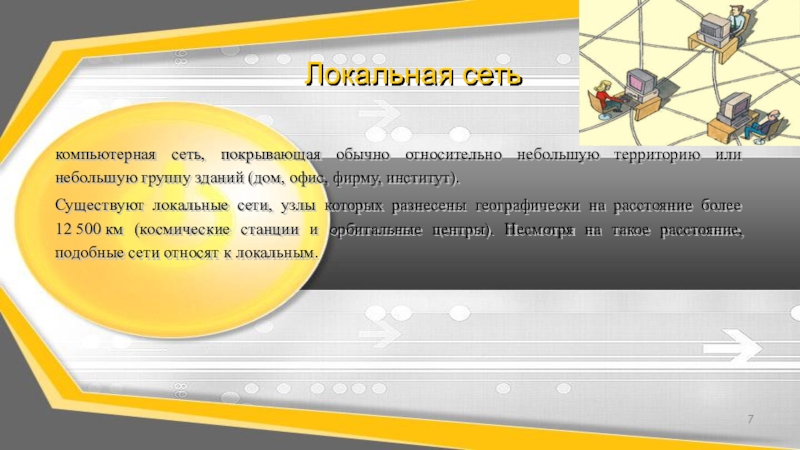

Слайд 7Локальная сеть
компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую

группу зданий (дом, офис, фирму, институт).
Существуют локальные сети, узлы которых разнесены географически на расстояние более 12 500 км (космические станции и орбитальные центры). Несмотря на такое расстояние, подобные сети относят к локальным.

Локальная сеть компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).Существуют

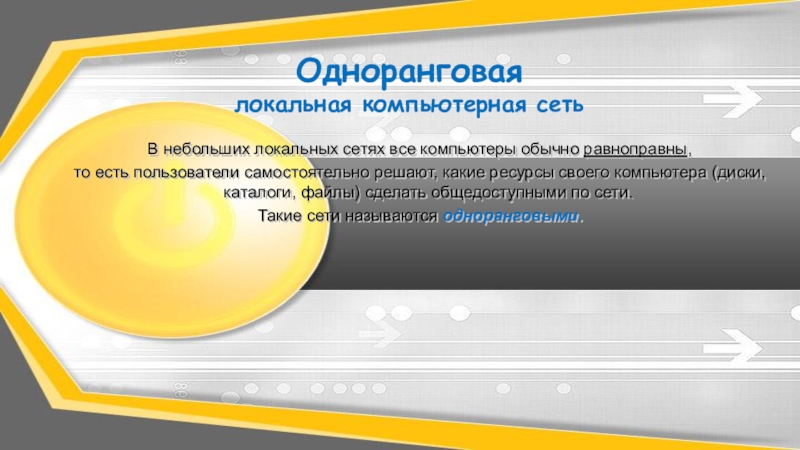

Слайд 8В небольших локальных сетях все компьютеры обычно равноправны,
то есть пользователи

самостоятельно решают, какие ресурсы своего компьютера (диски, каталоги, файлы) сделать общедоступными по сети.
Такие сети называются одноранговыми.

Одноранговая
локальная компьютерная сеть

В небольших локальных сетях все компьютеры обычно равноправны, то есть пользователи самостоятельно решают, какие ресурсы своего компьютера

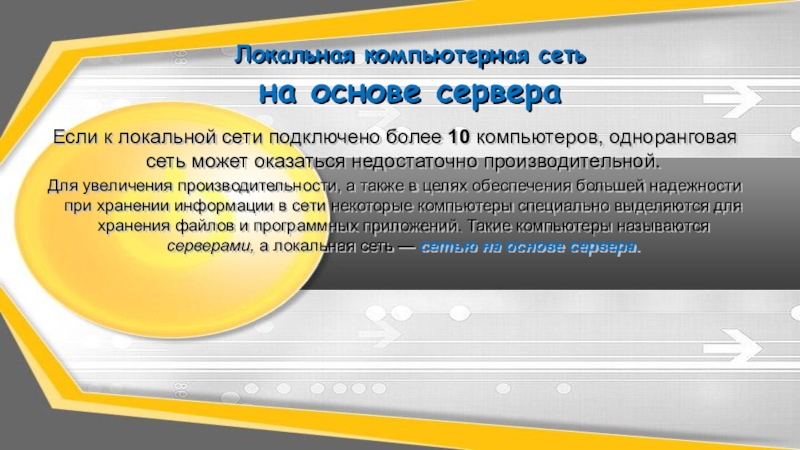

Слайд 9 Локальная компьютерная сеть на основе сервера
Если к локальной сети

подключено более 10 компьютеров, одноранговая сеть может оказаться недостаточно производительной.
Для увеличения производительности, а также в целях обеспечения большей надежности при хранении информации в сети некоторые компьютеры специально выделяются для хранения файлов и программных приложений. Такие компьютеры называются серверами, а локальная сеть — сетью на основе сервера.

Локальная компьютерная сеть на основе сервера Если к локальной сети подключено более 10

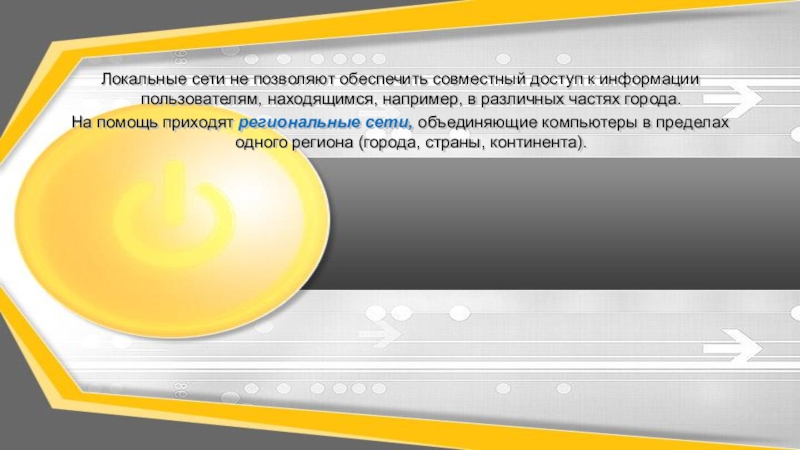

Слайд 10Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся,

например, в различных частях города.
На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента).

Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На

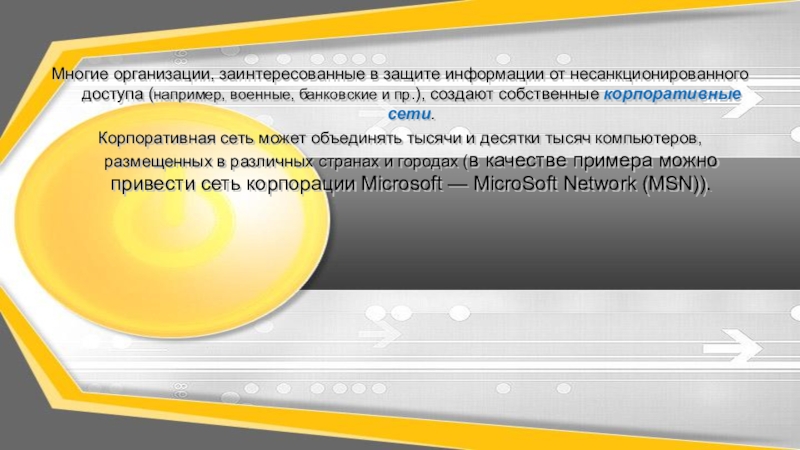

Слайд 11Многие организации, заинтересованные в защите информации от несанкционированного доступа (например, военные,

банковские и пр.), создают собственные корпоративные сети.
Корпоративная сеть может объединять тысячи и десятки тысяч компьютеров, размещенных в различных странах и городах (в качестве примера можно привести сеть корпорации Microsoft — MicroSoft Network (MSN)).

Многие организации, заинтересованные в защите информации от несанкционированного доступа (например, военные, банковские и пр.), создают собственные корпоративные

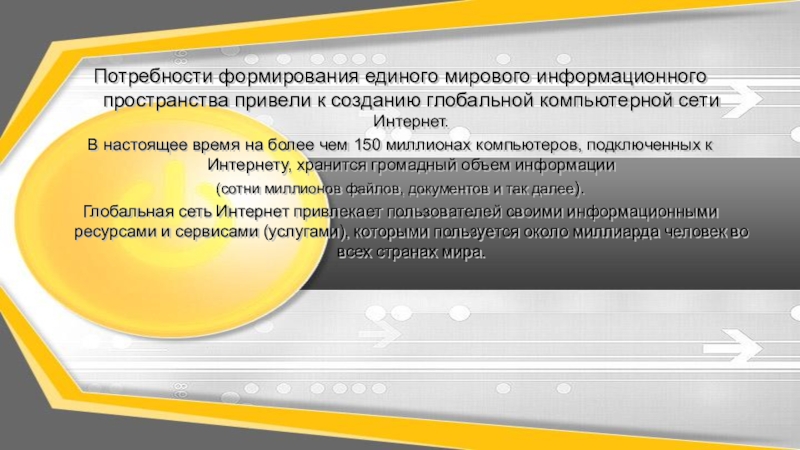

Слайд 12Потребности формирования единого мирового информационного пространства привели к созданию глобальной компьютерной

сети Интернет.
В настоящее время на более чем 150 миллионах компьютеров, подключенных к Интернету, хранится громадный объем информации
(сотни миллионов файлов, документов и так далее).
Глобальная сеть Интернет привлекает пользователей своими информационными ресурсами и сервисами (услугами), которыми пользуется около миллиарда человек во всех странах мира.

Потребности формирования единого мирового информационного пространства привели к созданию глобальной компьютерной сети Интернет. В настоящее время на

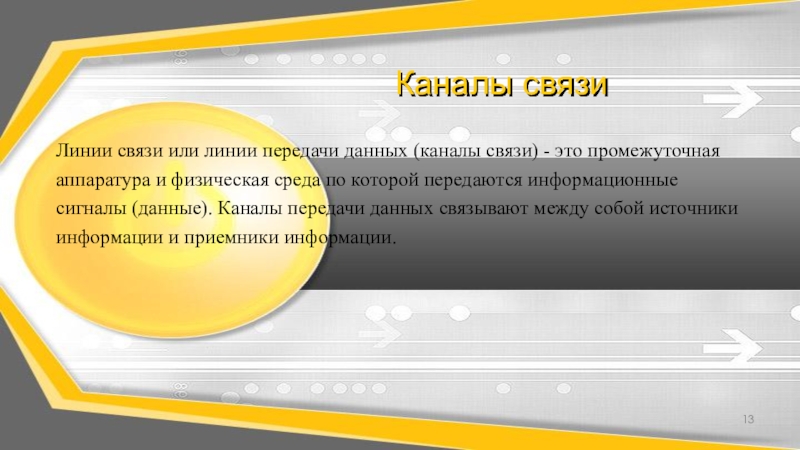

Слайд 13Каналы связи
Линии связи или линии передачи данных (каналы связи) - это

промежуточная аппаратура и физическая среда по которой передаются информационные сигналы (данные). Каналы передачи данных связывают между собой источники информации и приемники информации.
Каналы связиЛинии связи или линии передачи данных (каналы связи) - это промежуточная аппаратура и физическая среда по

Слайд 15Витая пара
Витая пара – вид кабеля связи, представляет собой одну или

несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников.
Витая параВитая пара – вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между

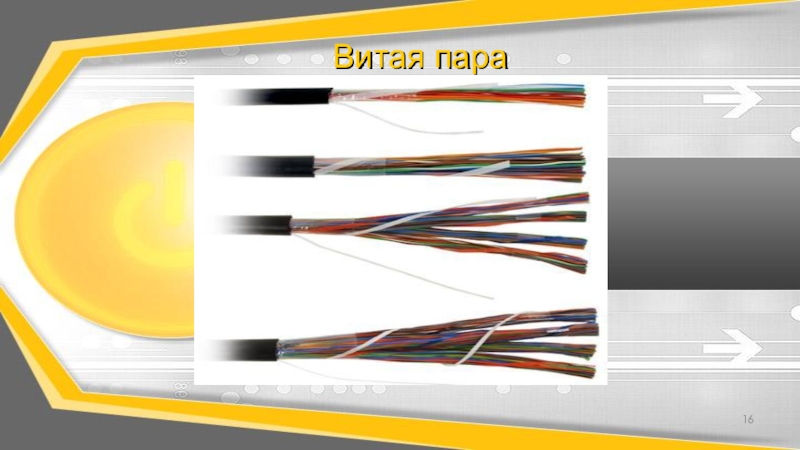

Слайд 16Витая пара

Витая пара

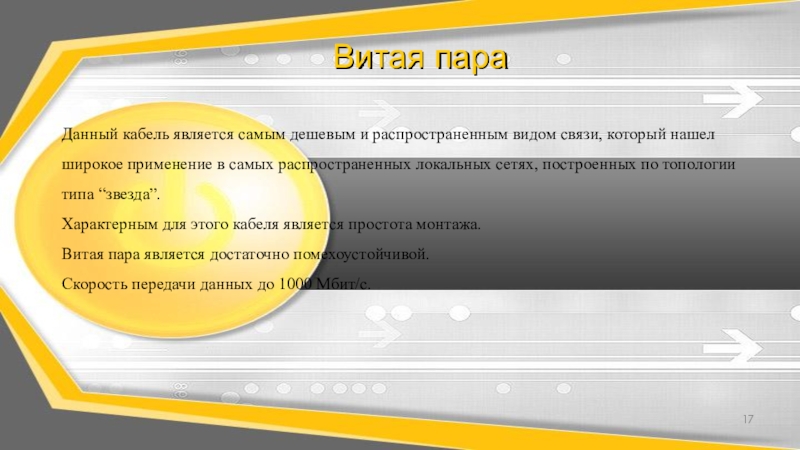

Слайд 17Витая пара
Данный кабель является самым дешевым и распространенным видом связи, который

нашел широкое применение в самых распространенных локальных сетях, построенных по топологии типа “звезда”.
Характерным для этого кабеля является простота монтажа.
Витая пара является достаточно помехоустойчивой. Скорость передачи данных до 1000 Мбит/с.
Витая параДанный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных

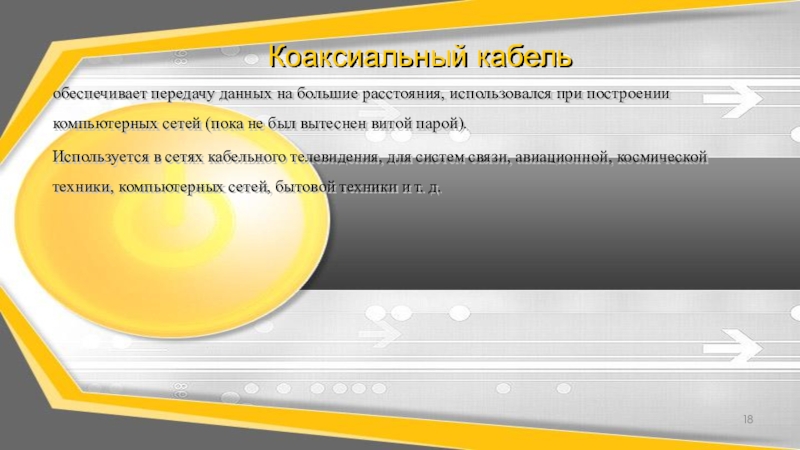

Слайд 18Коаксиальный кабель
обеспечивает передачу данных на большие расстояния, использовался при построении компьютерных

сетей (пока не был вытеснен витой парой).
Используется в сетях кабельного телевидения, для систем связи, авиационной, космической техники, компьютерных сетей, бытовой техники и т. д.
Коаксиальный кабельобеспечивает передачу данных на большие расстояния, использовался при построении компьютерных сетей (пока не был вытеснен витой

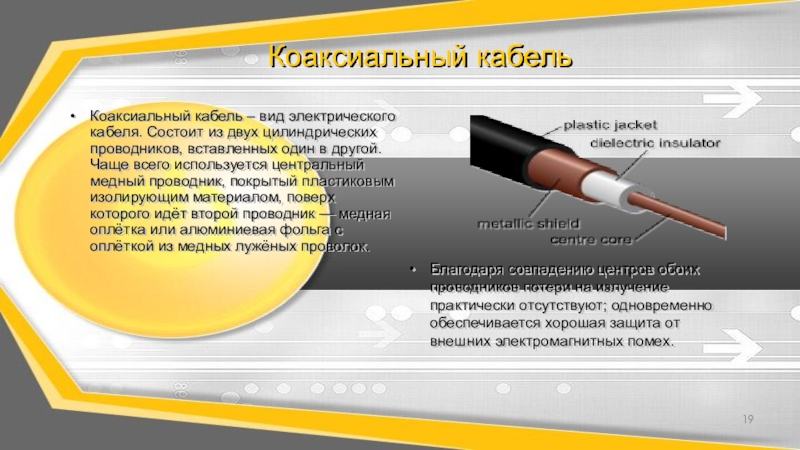

Слайд 19Коаксиальный кабель
Коаксиальный кабель – вид электрического кабеля. Состоит из двух цилиндрических

проводников, вставленных один в другой. Чаще всего используется центральный медный проводник, покрытый пластиковым изолирующим материалом, поверх которого идёт второй проводник — медная оплётка или алюминиевая фольга с оплёткой из медных лужёных проволок.

Благодаря совпадению центров обоих проводников потери на излучение практически отсутствуют; одновременно обеспечивается хорошая защита от внешних электромагнитных помех.

Коаксиальный кабельКоаксиальный кабель – вид электрического кабеля. Состоит из двух цилиндрических проводников, вставленных один в другой. Чаще

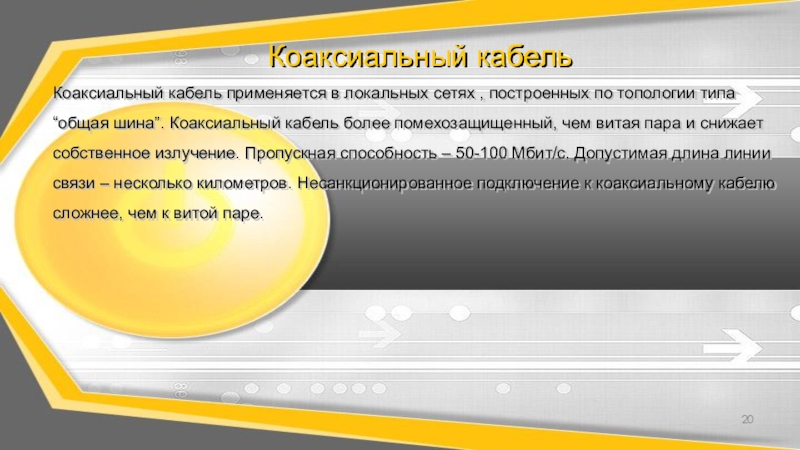

Слайд 20Коаксиальный кабель
Коаксиальный кабель применяется в локальных сетях , построенных по топологии

типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность – 50-100 Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре.
Коаксиальный кабельКоаксиальный кабель применяется в локальных сетях , построенных по топологии типа “общая шина”. Коаксиальный кабель более

Слайд 21Оптоволоконный кабель
Оптоволокно – это стеклянная или пластиковая нить, используемая для переноса

света внутри себя посредством полного внутреннего отражения.
Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети, вследствие своей гибкости, позволяющей даже завязывать кабель в узел.
Оптоволоконный кабельОптоволокно – это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего

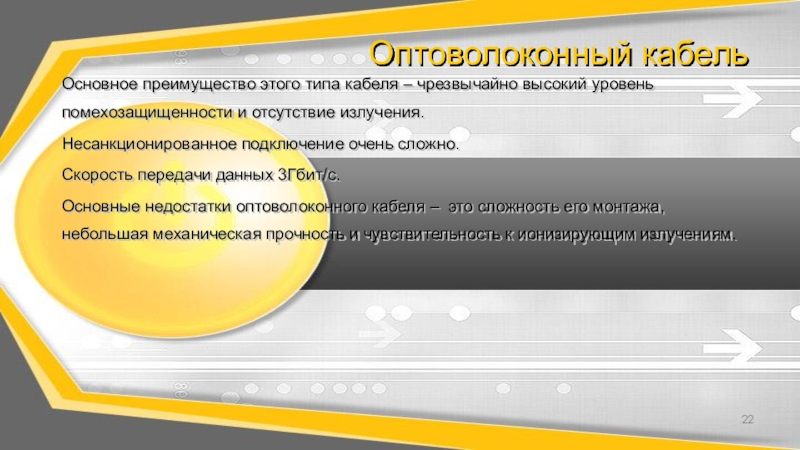

Слайд 22Оптоволоконный кабель
Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности

и отсутствие излучения.
Несанкционированное подключение очень сложно.
Скорость передачи данных 3Гбит/c.
Основные недостатки оптоволоконного кабеля –  это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.
Оптоволоконный кабельОсновное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень

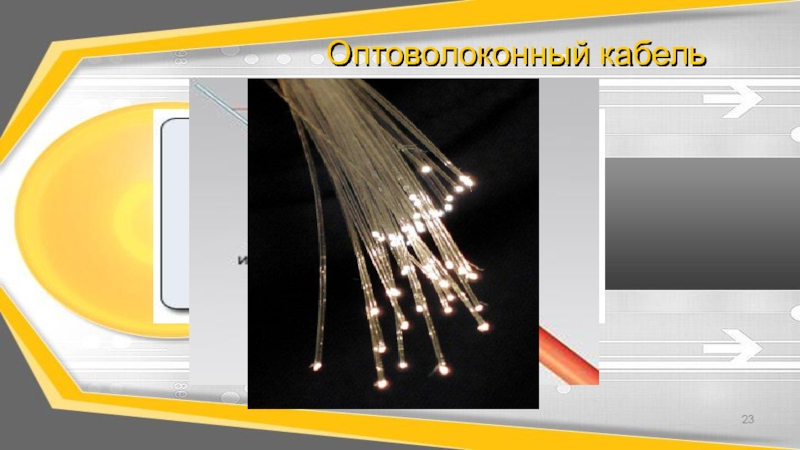

Слайд 23Оптоволоконный кабель

Оптоволоконный кабель

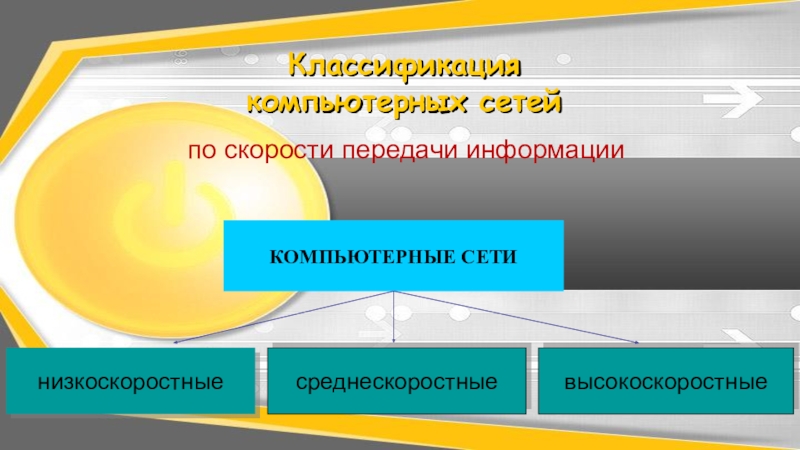

Слайд 24Классификация компьютерных сетей
по скорости передачи информации

Классификация компьютерных сетейпо скорости передачи информации

Слайд 25Основной характеристикой каналов передачи информации является их
пропускная способность
(скорость передачи

информации).
Пропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени.

Обычно пропускная способность измеряется в битах в секунду (бит/с) и кратных единицах Кбит/с и Мбит/с.
Однако иногда в качестве единицы измерения используется байт в секунду (байт/с) и
кратные ему единицы Кбайт/с и Мбайт/с.

Основной характеристикой каналов передачи информации является их пропускная способность (скорость передачи информации). Пропускная способность канала равна количеству

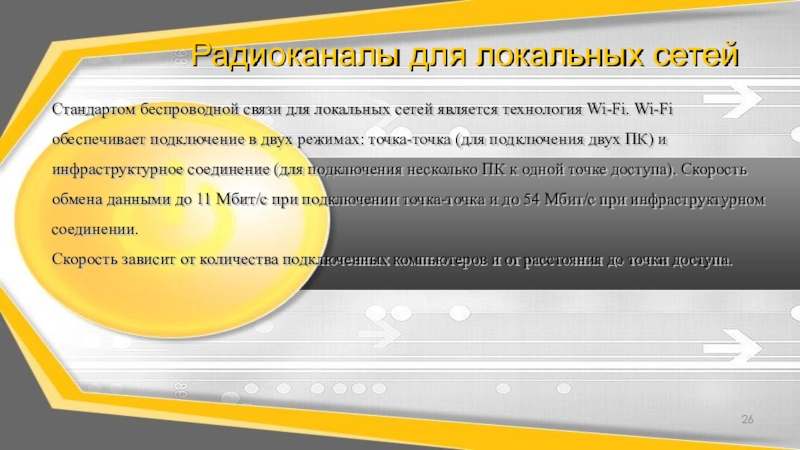

Слайд 26Радиоканалы для локальных сетей
Стандартом беспроводной связи для локальных сетей является технология

Wi-Fi. Wi-Fi обеспечивает подключение в двух режимах: точка-точка (для подключения двух ПК) и инфраструктурное соединение (для подключения несколько ПК к одной точке доступа). Скорость обмена данными до 11 Mбит/с при подключении точка-точка и до 54 Мбит/с при инфраструктурном соединении. Скорость зависит от количества подключенных компьютеров и от расстояния до точки доступа.
Радиоканалы для локальных сетейСтандартом беспроводной связи для локальных сетей является технология Wi-Fi. Wi-Fi обеспечивает подключение в двух

Слайд 27Радиоканалы Bluetooht
- это технология передачи данных на короткие расстояния (не более

10 м) и может быть использована для создания домашних сетей. Скорость передачи данных не превышает 1 Мбит/с.
Радиоканалы Bluetooht- это технология передачи данных на короткие расстояния (не более 10 м) и может быть использована

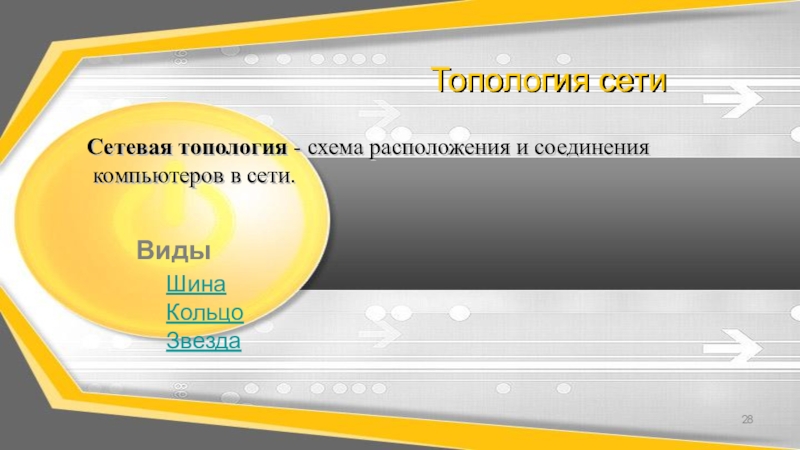

Слайд 28 Топология сети
Сетевая топология - схема расположения и соединения компьютеров в сети.



Виды Шина Кольцо Звезда

Топология сети Сетевая топология - схема расположения и соединения компьютеров в сети. Виды Шина Кольцо Звезда

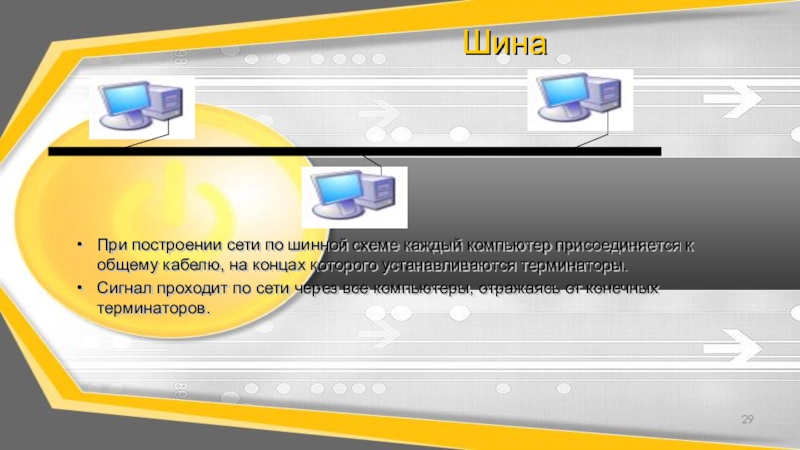

Слайд 29Шина
При построении сети по шинной схеме каждый компьютер присоединяется к

общему кабелю, на концах которого устанавливаются терминаторы.
Сигнал проходит по сети через все компьютеры, отражаясь от конечных терминаторов.

Шина При построении сети по шинной схеме каждый компьютер присоединяется к общему кабелю, на концах которого устанавливаются

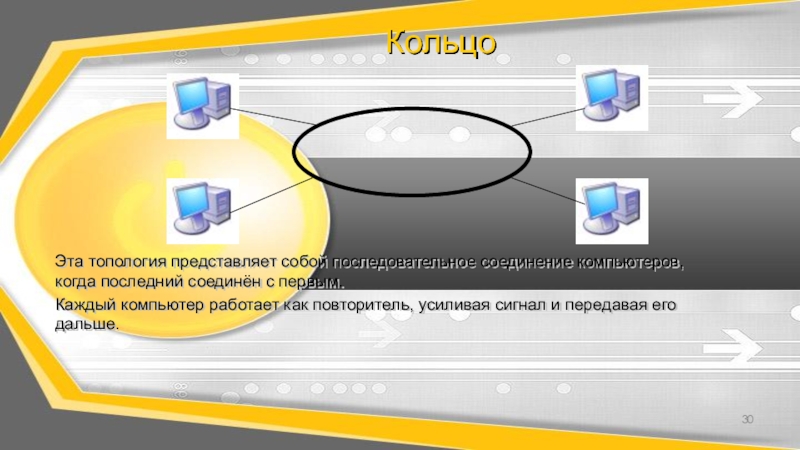

Слайд 30Кольцо

Эта топология представляет собой последовательное соединение компьютеров, когда последний соединён с

первым.
Каждый компьютер работает как повторитель, усиливая сигнал и передавая его дальше.
КольцоЭта топология представляет собой последовательное соединение компьютеров, когда последний соединён с первым. Каждый компьютер работает как повторитель,

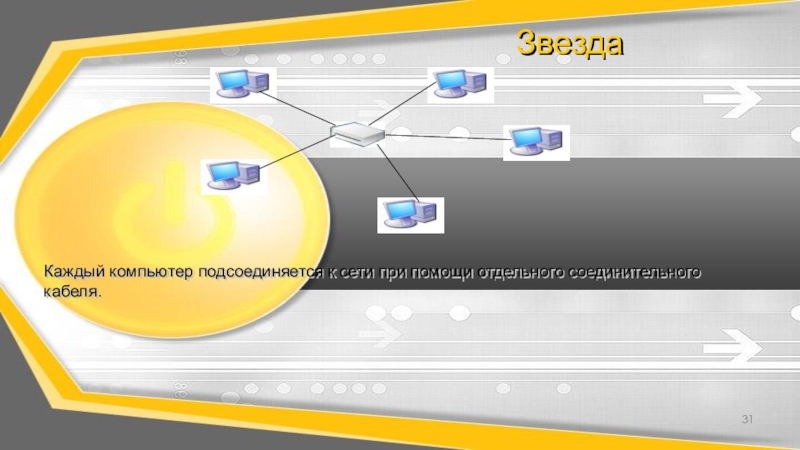

Слайд 31Звезда
Каждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля.


ЗвездаКаждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля.

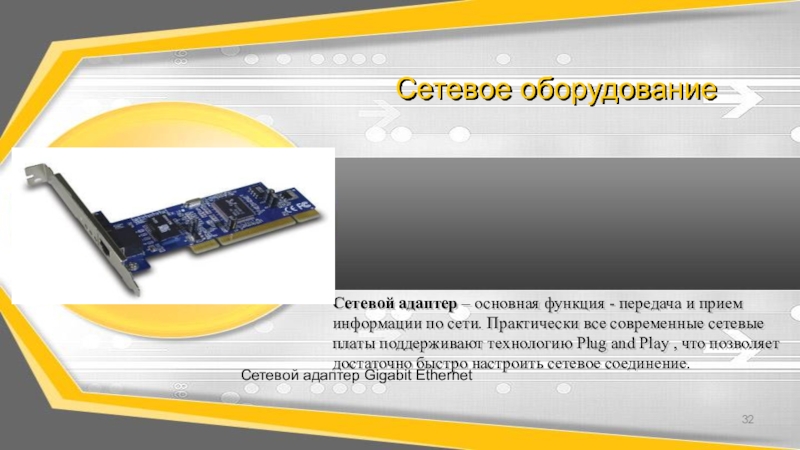

Слайд 32Сетевое оборудование
Сетевой адаптер – основная функция - передача и прием информации

по сети. Практически все современные сетевые платы поддерживают технологию Plug and Play , что позволяет достаточно быстро настроить сетевое соединение.

Сетевой адаптер Gigabit Ethernet

Сетевое оборудованиеСетевой адаптер – основная функция - передача и прием информации по сети. Практически все современные сетевые

Слайд 33Сетевое оборудование

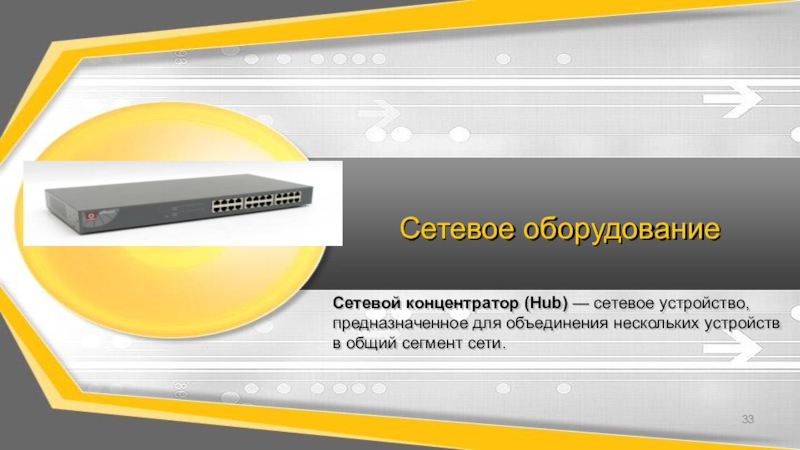

Сетевой концентратор (Hub) — сетевое устройство, предназначенное для объединения нескольких

устройств в общий сегмент сети.
Сетевое оборудованиеСетевой концентратор (Hub) — сетевое устройство, предназначенное для объединения нескольких устройств в общий сегмент сети.

Слайд 34Мост (Bridge) — устройство сопряжения локальных сетей. Позволяет всем компьютерам одной

локальной сети свободно работать с компьютерами другой локальной сети.

Сетевое оборудование

Мост (Bridge) — устройство сопряжения локальных сетей. Позволяет всем компьютерам одной локальной сети свободно работать с компьютерами

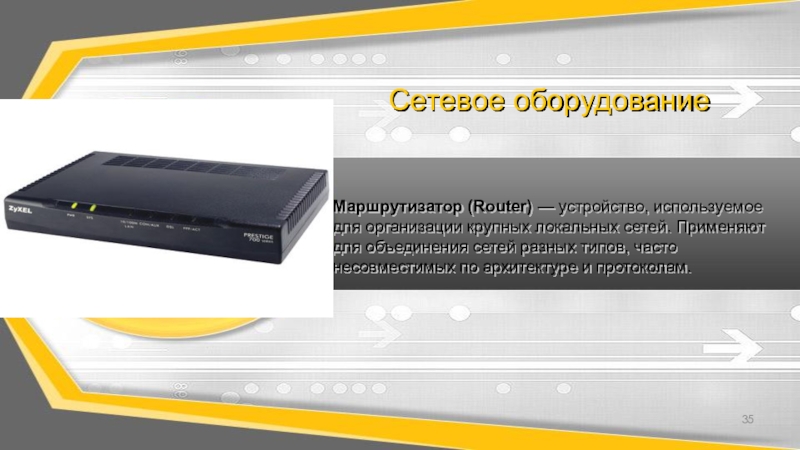

Слайд 35Маршрутизатор (Router) — устройство, используемое для организации крупных локальных сетей. Применяют

для объединения сетей разных типов, часто несовместимых по архитектуре и протоколам.

Сетевое оборудование

Маршрутизатор (Router) — устройство, используемое для организации крупных локальных сетей. Применяют для объединения сетей разных типов, часто

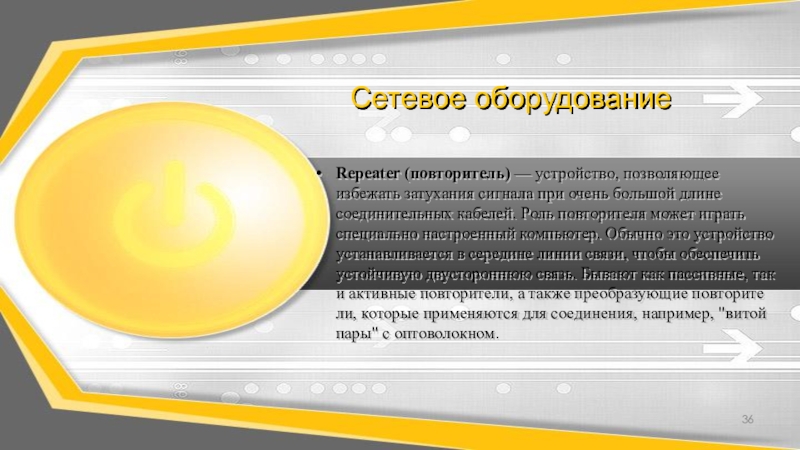

Слайд 36Repeater (повторитель) — устройство, позволяющее избежать затухания сигнала при очень большой

длине соединительных кабелей. Роль повторителя может играть специально настроенный компьютер. Обычно это устройство устанавливается в середине линии связи, чтобы обеспечить устойчивую двустороннюю связь. Бывают как пассивные, так и активные повторители, а также преобразующие повторите ли, которые применяются для соединения, например, "витой пары" с оптоволокном.

Сетевое оборудование

Repeater (повторитель) — устройство, позволяющее избежать затухания сигнала при очень большой длине соединительных кабелей. Роль повторителя может

Слайд 37Сетевое оборудование
Несколько компьютеров подсоединяются по индивидуальным каналам связи к одному хабу,

который в свою очередь, соединяется одним каналом с остальной сетью. Такое использование позволяет достичь существенной экономии затрат на аппаратное обеспечение каналов связи. Каждый хаб имеет от 8 до разъемов (портов) для подключения либо компьютера, либо другого хаба.
Сетевое оборудованиеНесколько компьютеров подсоединяются по индивидуальным каналам связи к одному хабу, который в свою очередь, соединяется одним

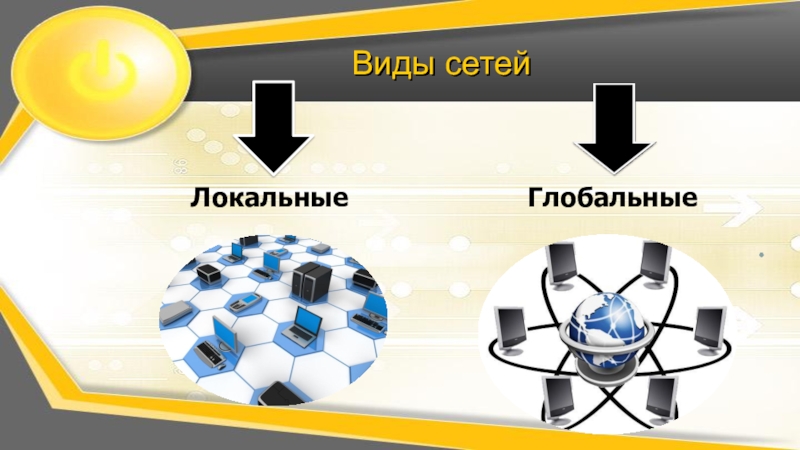

Слайд 38Локальные
Глобальные
Виды сетей

ЛокальныеГлобальныеВиды сетей

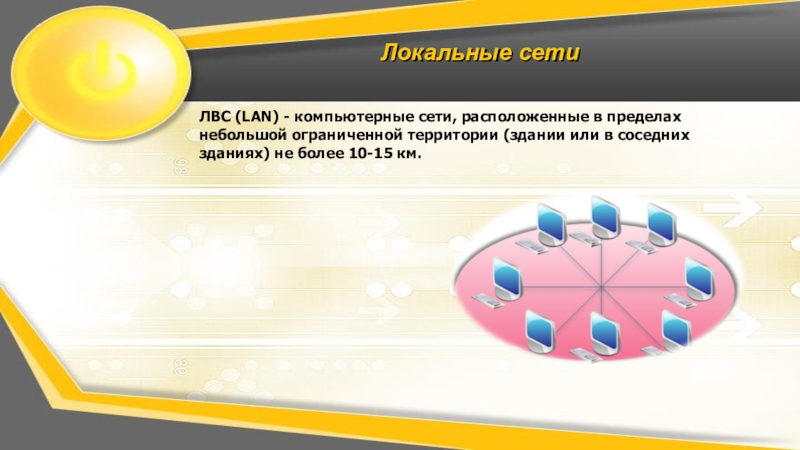

Слайд 39 Локальные сети
ЛВС (LAN) - компьютерные сети, расположенные в пределах

небольшой ограниченной территории (здании или в соседних зданиях) не более 10-15 км.
Локальные сети ЛВС (LAN) - компьютерные сети, расположенные в пределах небольшой ограниченной территории (здании или

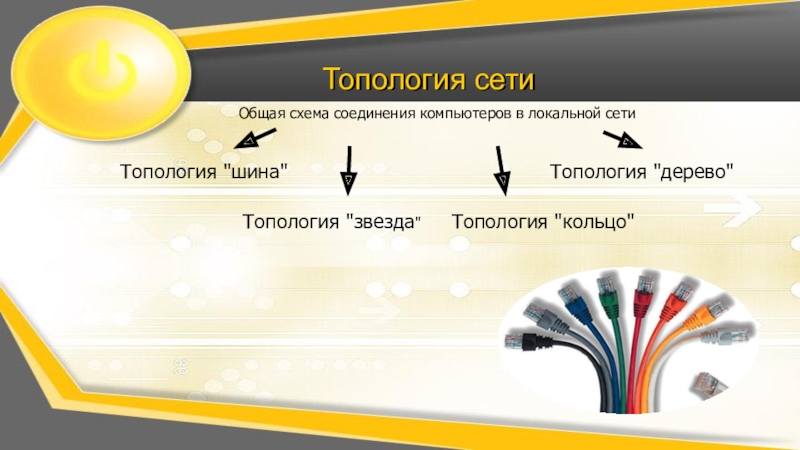

Слайд 40Топология сети
Топология "шина"
Топология "звезда"
Топология "кольцо"
Топология "дерево"
Общая схема соединения компьютеров в локальной

сети
Топология сетиТопология

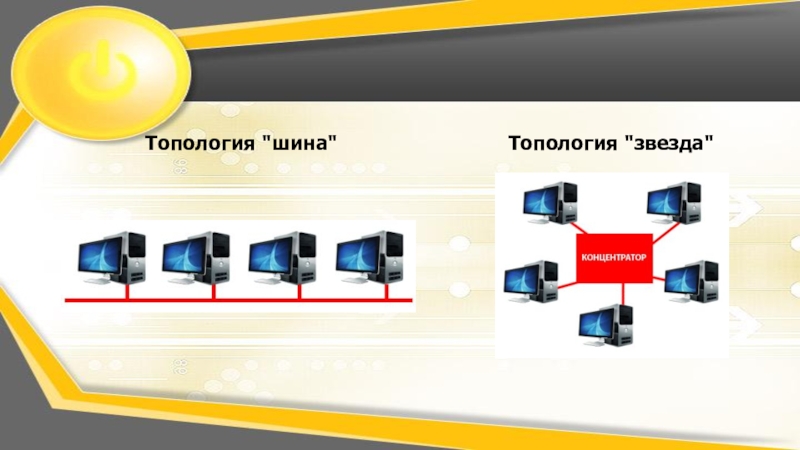

Слайд 41 Топология "шина"
Топология "звезда"

Топология

Слайд 42Топология "кольцо"
Топология "дерево"

Топология

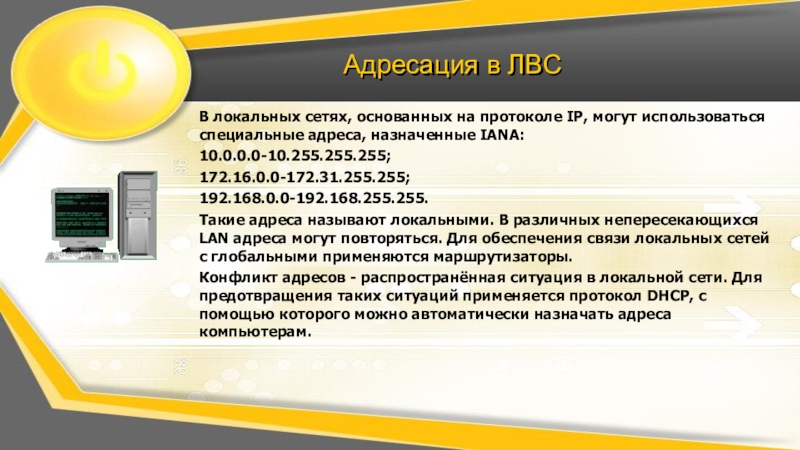

Слайд 43Адресация в ЛВС
В локальных сетях, основанных на протоколе IP, могут использоваться

специальные адреса, назначенные IANA:
10.0.0.0-10.255.255.255;
172.16.0.0-172.31.255.255;
192.168.0.0-192.168.255.255.
Такие адреса называют локальными. В различных непересекающихся LAN адреса могут повторяться. Для обеспечения связи локальных сетей с глобальными применяются маршрутизаторы.
Конфликт адресов - распространённая ситуация в локальной сети. Для предотвращения таких ситуаций применяется протокол DHCP, с помощью которого можно автоматически назначать адреса компьютерам.

Адресация в ЛВСВ локальных сетях, основанных на протоколе IP, могут использоваться специальные адреса, назначенные IANA:10.0.0.0-10.255.255.255;172.16.0.0-172.31.255.255;192.168.0.0-192.168.255.255.Такие адреса называют

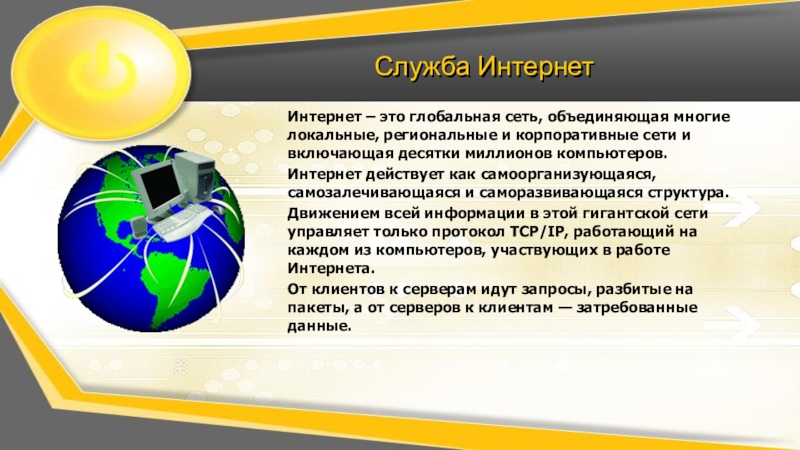

Слайд 44Служба Интернет
Интернет – это глобальная сеть, объединяющая многие локальные, региональные и

корпоративные сети и включающая десятки миллионов компьютеров.
Интернет действует как самоорганизующаяся, самозалечивающаяся и саморазвивающаяся структура.
Движением всей информации в этой гигантской сети управляет только протокол TCP/IP, работающий на каждом из компьютеров, участвующих в работе Интернета.
От клиентов к серверам идут запросы, разбитые на пакеты, а от серверов к клиентам — затребованные данные.


Служба ИнтернетИнтернет – это глобальная сеть, объединяющая многие локальные, региональные и корпоративные сети и включающая десятки миллионов

Слайд 45Адресация в Интернет
С помощью IP-адреса

С помощью DNS (Доменной системы имен)

Адресация в ИнтернетС помощью IP-адресаС помощью DNS (Доменной системы имен)

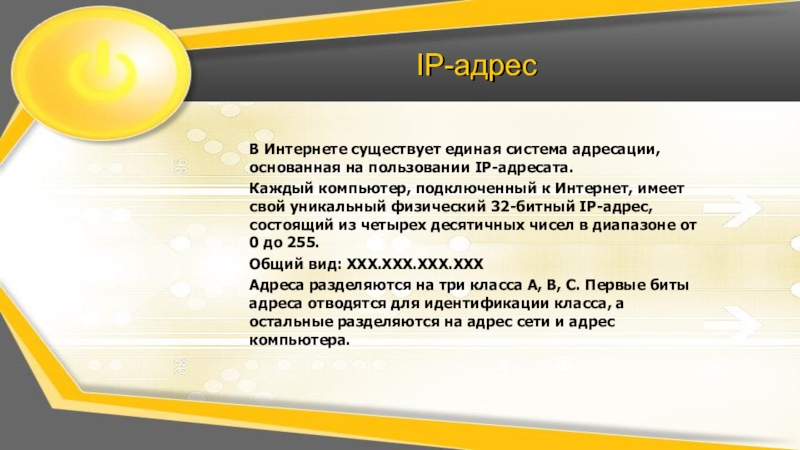

Слайд 46IP-адрес
В Интернете существует единая система адресации, основанная на пользовании IP-адресата.
Каждый компьютер,

подключенный к Интернет, имеет свой уникальный физический 32-битный IP-адрес, состоящий из четырех десятичных чисел в диапазоне от 0 до 255.
Общий вид: ХХХ.ХХХ.ХХХ.ХХХ
Адреса разделяются на три класса А, В, С. Первые биты адреса отводятся для идентификации класса, а остальные разделяются на адрес сети и адрес компьютера.
IP-адресВ Интернете существует единая система адресации, основанная на пользовании IP-адресата.Каждый компьютер, подключенный к Интернет, имеет свой уникальный

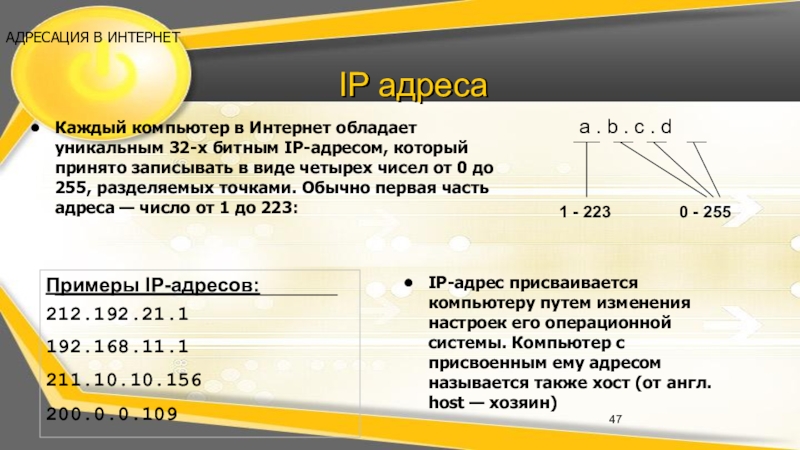

Слайд 47IP адреса
IP-адрес присваивается компьютеру путем изменения настроек его операционной системы. Компьютер

с присвоенным ему адресом называется также хост (от англ. host — хозяин)

Каждый компьютер в Интернет обладает уникальным 32-х битным IP-адресом, который принято записывать в виде четырех чисел от 0 до 255, разделяемых точками. Обычно первая часть адреса — число от 1 до 223:

АДРЕСАЦИЯ В ИНТЕРНЕТ

IP адресаIP-адрес присваивается компьютеру путем изменения настроек его операционной системы. Компьютер с присвоенным ему адресом называется также

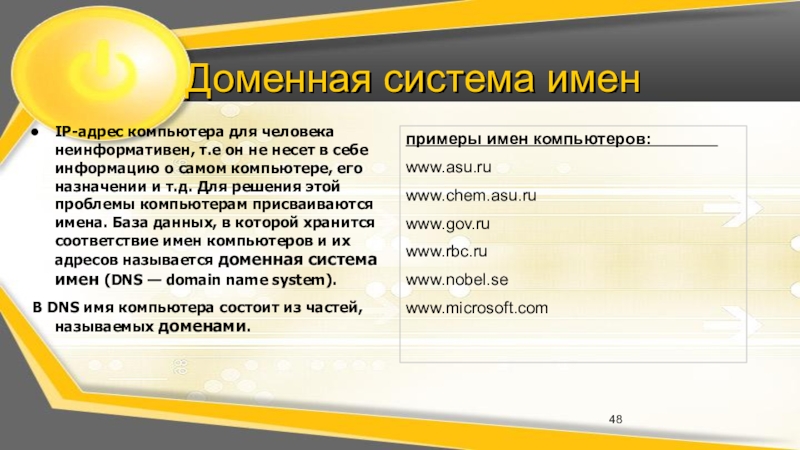

Слайд 48Доменная система имен
IP-адрес компьютера для человека неинформативен, т.е он не несет

в себе информацию о самом компьютере, его назначении и т.д. Для решения этой проблемы компьютерам присваиваются имена. База данных, в которой хранится соответствие имен компьютеров и их адресов называется доменная система имен (DNS — domain name system).
В DNS имя компьютера состоит из частей, называемых доменами.

Доменная система именIP-адрес компьютера для человека неинформативен, т.е он не несет в себе информацию о самом компьютере,

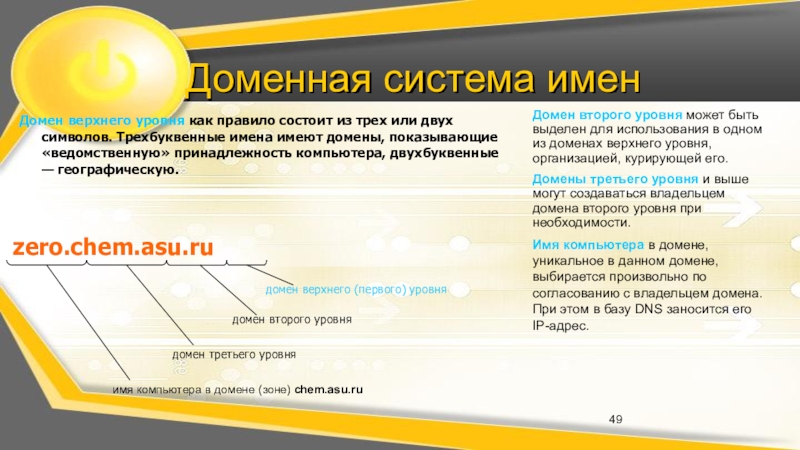

Слайд 49Доменная система имен
Домен верхнего уровня как правило состоит из трех или

двух символов. Трехбуквенные имена имеют домены, показывающие «ведомственную» принадлежность компьютера, двухбуквенные — географическую.

Домен второго уровня может быть выделен для использования в одном из доменах верхнего уровня, организацией, курирующей его.
Домены третьего уровня и выше могут создаваться владельцем домена второго уровня при необходимости.
Имя компьютера в домене, уникальное в данном домене, выбирается произвольно по согласованию с владельцем домена. При этом в базу DNS заносится его IP-адрес.

Доменная система именДомен верхнего уровня как правило состоит из трех или двух символов. Трехбуквенные имена имеют домены,

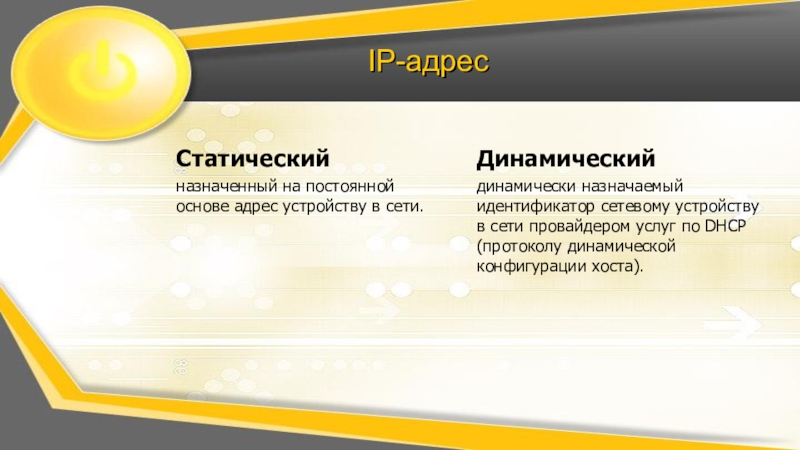

Слайд 50IP-адрес
Статический
назначенный на постоянной основе адрес устройству в сети.
Динамический
динамически назначаемый идентификатор

сетевому устройству в сети провайдером услуг по DHCP (протоколу динамической конфигурации хоста).
IP-адресСтатическийназначенный на постоянной основе адрес устройству в сети. Динамическийдинамически назначаемый идентификатор сетевому устройству в сети провайдером услуг

Слайд 51DNS
Доменная система имен ставит в соответствие числовому IP-адресу каждого компьютера уникальное

доменное имя.
Система доменных имен построена по иерархическому принципу.
Первый справа домен – домен верхнего уровня, за ним домен – второго уровня и т.д. Последний (первый слева) – имя компьютера.





DNSДоменная система имен ставит в соответствие числовому IP-адресу каждого компьютера уникальное доменное имя.Система доменных имен построена по

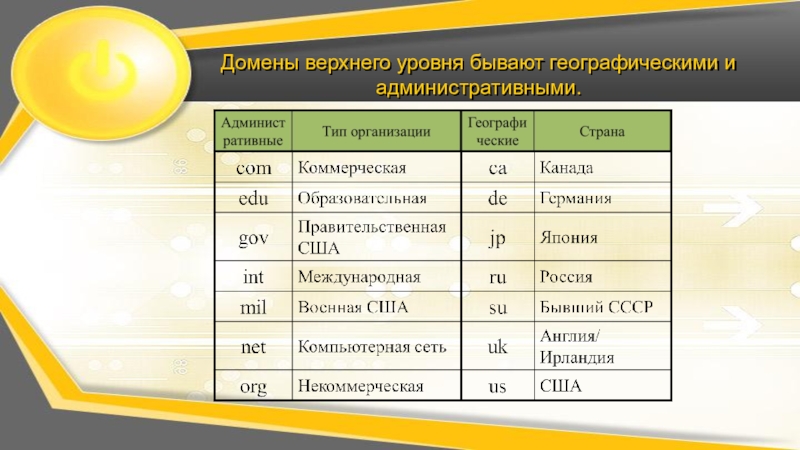

Слайд 52Домены верхнего уровня бывают географическими и административными.

Домены верхнего уровня бывают географическими и административными.

Слайд 53Интернет
Электронная почта(e-mail)
Передача файлов(FTP)
Разговор(IRC)
Синхронизация времени
IP-телефония
Интернет-пейджер(ICQ)
Удаленный доступ(TELNET)
Информация(WWW,GOPHER)
Системы телеконференций(USENET)

ИнтернетЭлектронная почта(e-mail)Передача файлов(FTP)Разговор(IRC)Синхронизация времениIP-телефонияИнтернет-пейджер(ICQ)Удаленный доступ(TELNET)Информация(WWW,GOPHER)Системы телеконференций(USENET)
Скачать презентацию

Похожие презентации

Презентация по информатике Графика в Паскаль АВС Презентация по информатике Графика в Паскаль АВС 192
Презентация по информатике на тему Плагины Презентация по информатике на тему Плагины 274
Презентация История развития Интернета Презентация История развития Интернета 523
База данных (БД) и система управления базами данных (СУБД) База данных (БД) и система управления базами данных (СУБД) 175
Презентация по теме Графика в Pascale Презентация по теме Графика в Pascale 134
Презентация по информатике на тему Архиваторы. Архивация данных (1 курс) Презентация по информатике на тему Архиваторы. Архивация данных (1 курс) 299

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
