Презентация, доклад на тему Использование графов при решении задач

Содержание

Что такое «Граф»Схема метрополитенаГенеалогическое древоКомпьютерные сетиФайловая системаГрафический редактор

Слайд 1Использование графов при решении задач
9 класс
Автор: Александрова З.В., учитель физики и

информатики,
МБОУ СОШ №5 пгт Печенга, Мурманская область

2018 г.

Использование графов  при решении задач9 классАвтор: Александрова З.В., учитель физики и информатики, МБОУ СОШ №5 пгт

Слайд 2Что такое «Граф»
Схема метрополитена
Генеалогическое древо
Компьютерные сети
Файловая система
Графический редактор

Что такое «Граф»Схема метрополитенаГенеалогическое древоКомпьютерные сетиФайловая системаГрафический редактор

Слайд 3Граф – это совокупность непустого множества вершин и связей между вершинами.



Кружки называются вершинами графа, линии со стрелками – дугами, без стрелок – ребрами.
Граф – это совокупность непустого множества вершин и связей между вершинами. Кружки называются вершинами графа, линии со

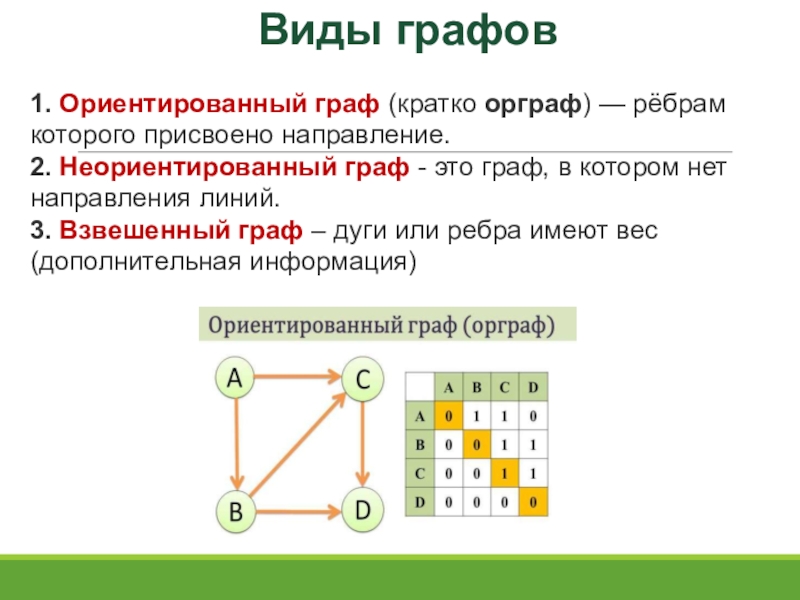

Слайд 4Виды графов

1. Ориентированный граф (кратко орграф) — рёбрам которого присвоено направление.
2. Неориентированный граф - это граф, в

котором нет направления линий.
3. Взвешенный граф – дуги или ребра имеют вес (дополнительная информация)
Виды графов1. Ориентированный граф (кратко орграф) — рёбрам которого присвоено направление.2. Неориентированный граф - это граф, в котором нет направления линий.3. Взвешенный граф –

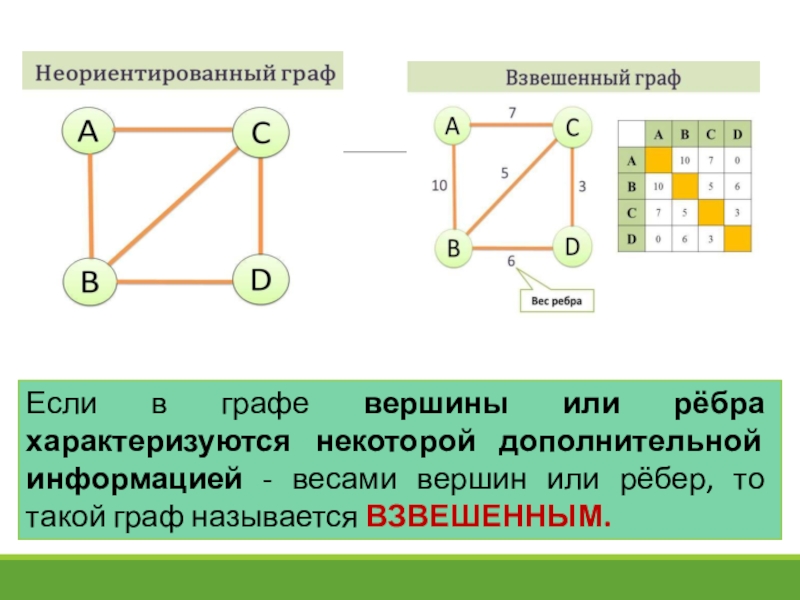

Слайд 5Если в графе вершины или рёбра характеризуются некоторой дополнительной информацией -

весами вершин или рёбер, то такой граф называется ВЗВЕШЕННЫМ.
Если в графе вершины или рёбра характеризуются некоторой дополнительной информацией - весами вершин или рёбер, то такой

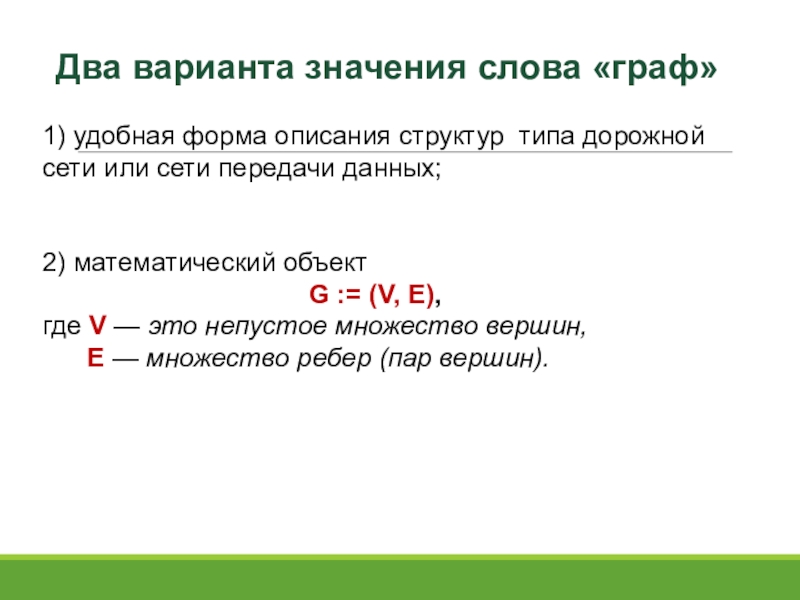

Слайд 6Два варианта значения слова «граф»

1) удобная форма описания структур типа дорожной

сети или сети передачи данных;


2) математический объект
G := (V, E),
где V — это непустое множество вершин,
E — множество ребер (пар вершин).



Два варианта значения слова «граф»1) удобная форма описания структур типа дорожной сети или сети передачи данных;2) математический

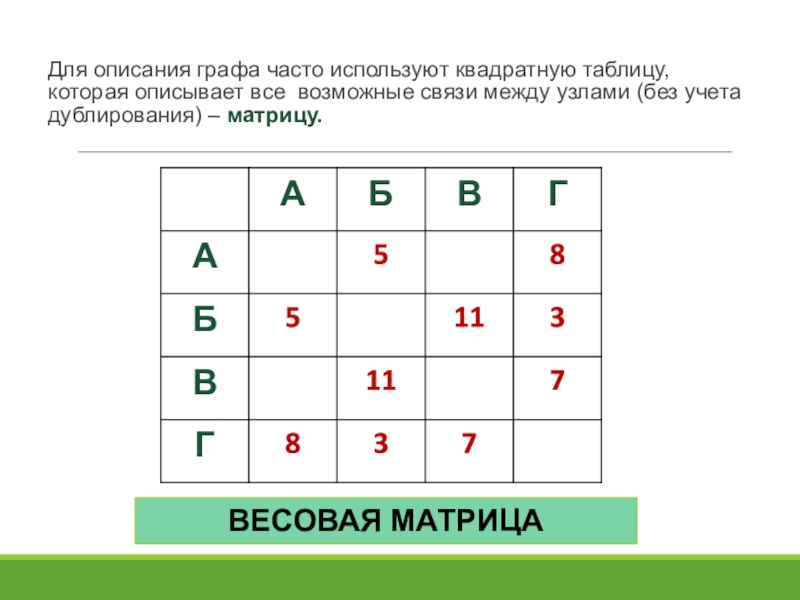

Слайд 7Для описания графа часто используют квадратную таблицу, которая описывает все возможные

связи между узлами (без учета дублирования) – матрицу.

ВЕСОВАЯ МАТРИЦА

Для описания графа часто используют квадратную таблицу, которая описывает все возможные связи между узлами (без учета дублирования)

Слайд 8Задача 1.

Задача 1.

Слайд 9Сколько трехзначных чисел можно записать с помощью
цифр 1, 3, 5,

7 при условии, что в записи числа не должно
быть одинаковых цифр?

0

1

3

5

7

3

5

7

1

3

5

1

5

7

1

3

7

5

7

3

7

3

5

5

7

1

7

1

5

3

7

1

7

1

3

3

5

1

5

1

3

Ответ: 24 числа

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Задача 2.

Сколько трехзначных чисел можно записать с помощью цифр 1, 3, 5, 7 при условии, что в записи

Слайд 10На рисунке - схема дорог, связывающих города А, Б, В, Г,

Д, Е, Ж. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город Ж?

А

Б

В

Г

Д

Ж

Е

1. А-Б-Д-Ж

2. А-Б-Г-Д-Ж

3. А-Б-Г-Ж

4. А-В-Б-Д-Ж

5. А-В-Б-Г-Д-Ж

6. А-В-Б-Г-Ж

7. А-В-Г-Д-Ж

8. А-В-Г-Ж

9. А-В-Ж

10. А-В-Е-Ж

Ответ: 10 путей

Задача 3.

На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж. По каждой дороге

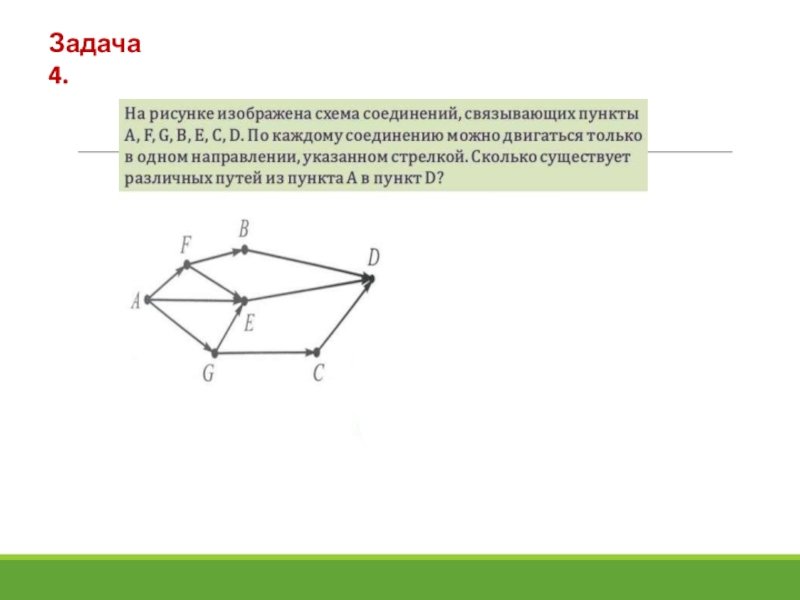

Слайд 11Задача 4.

Задача 4.

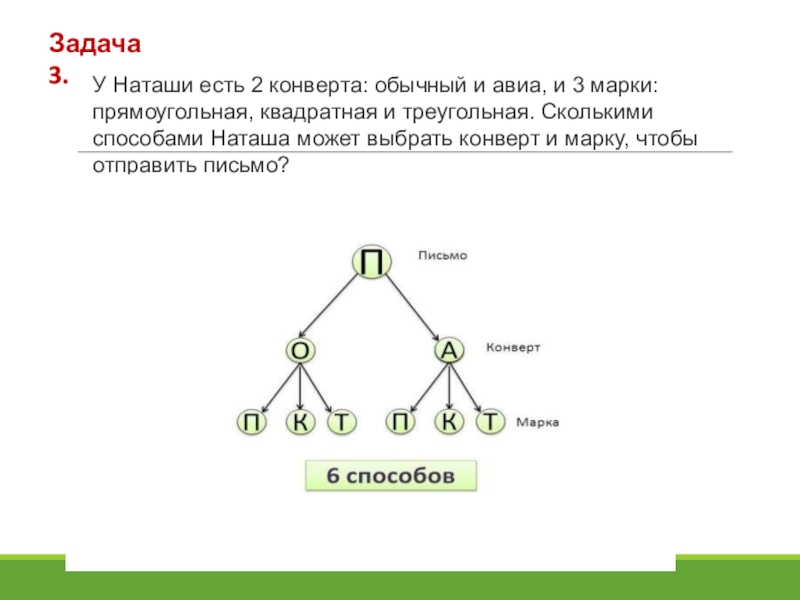

Слайд 12Задача 3.
У Наташи есть 2 конверта: обычный и авиа, и 3

марки: прямоугольная, квадратная и треугольная. Сколькими способами Наташа может выбрать конверт и марку, чтобы отправить письмо?
Задача 3.У Наташи есть 2 конверта: обычный и авиа, и 3 марки: прямоугольная, квадратная и треугольная. Сколькими

Слайд 13Задача 5.
Решение: Обозначим ученых вершинами графа и проведем от каждой вершины

линии к четырем другим вершинам. Получаем 10 линий, которые и будут считаться рукопожатиями.
Задача 5.Решение: Обозначим ученых вершинами графа и проведем от каждой вершины линии к четырем другим вершинам. Получаем

Слайд 14Определить кратчайшее расстояние между наиболее удаленными друг от друга пунктами.
А –

В ?

А

Г

Б

5

8

В

Г

11

3

В

7

5+3+7 = 15

Задача 6.

Определить кратчайшее расстояние между наиболее удаленными друг от друга пунктами.А – В ?АГБ58ВГ113В75+3+7 = 15Задача 6.

Слайд 151. Определение вершины.
2. Построение графа.
3. Ответ ABDEF=12
E,2
Задача 7.

1. Определение вершины.2. Построение графа.3. Ответ ABDEF=12E,2Задача 7.

Слайд 16Задача 8.

Задача 8.

Слайд 17Задача 9.
(Самостоятельно)

Задача 9.(Самостоятельно)

Слайд 18Задача 10.
(Самостоятельно)

Задача 10.(Самостоятельно)

Слайд 19Спасибо за работу на уроке!

Спасибо за работу на уроке!
