Презентация, доклад на тему Исполнитель Чертежник и Робот

клетки.
Между соседними (по сторонам) клетками может стоять стена, через которую Робот пройти не может.

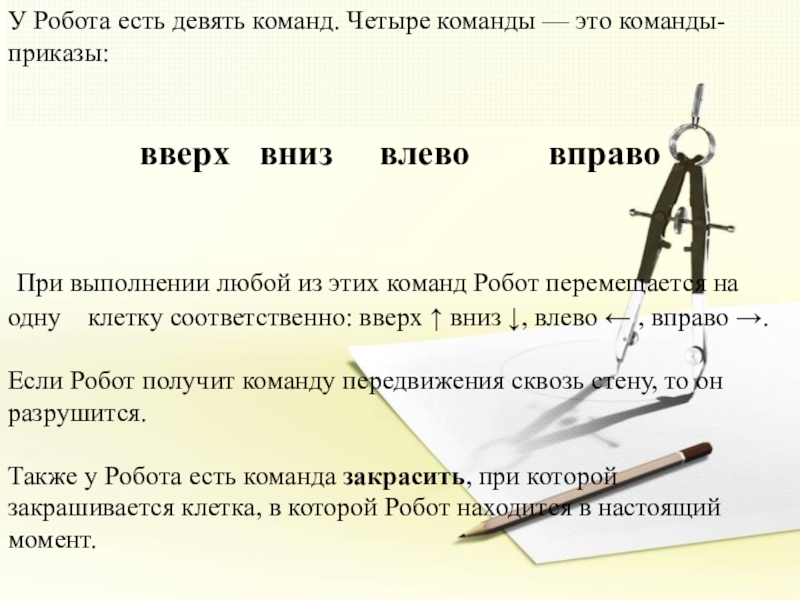

выполнении любой из этих ко­манд Робот перемещается на одну клетку соответственно: вверх ↑ вниз ↓, влево ← , впра­во →.

Если Робот получит команду передвижения сквозь стену, то он разрушится.

Также у Робота есть команда закрасить, при которой
закрашивается клетка, в которой Робот находится в настоящий момент.


ли путь для Робота в каждом из четырёх возможных направлений:

сверху свободно  снизу свободно

слева свободно  справа свободно

Эти команды можно использовать вместе с условием «если»,
Имеющим следующий вид:
  если условие то последовательность команд
все
 Здесь условие — одна из команд проверки условия.
Последовательность команд — это одна или несколько любых команд-приказов. Например, для передвижения на одну клетку вправо, если справа нет
стенки, и закрашивания клетки можно использовать такой алгоритм:
если справа свободно то
Вправо
Закрась
все

связки и, или, не, например:




если (справа свободно) и (не снизу свободно) то

вправо

все


пока условие
последовательность команд
кц

Например, для движения вправо, пока это возможно, можно использовать следующий алгоритм:

нц пока справа свободно
вправо
кц

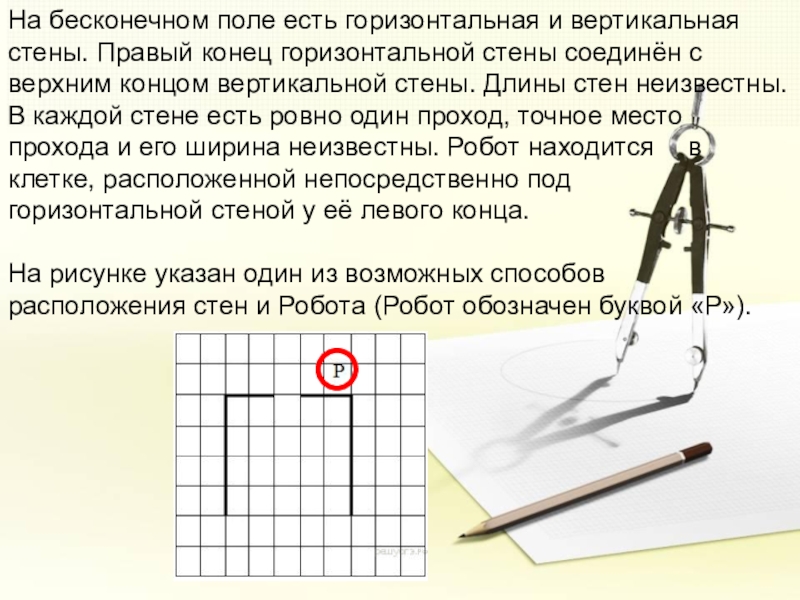

стены соединён с верхним концом вертикальной стены. Длины стен неизвестны. В каждой стене есть ровно один проход, точное место прохода и его ширина неизвестны. Робот находится в клетке, расположенной непосредственно под
горизонтальной стеной у её левого конца.

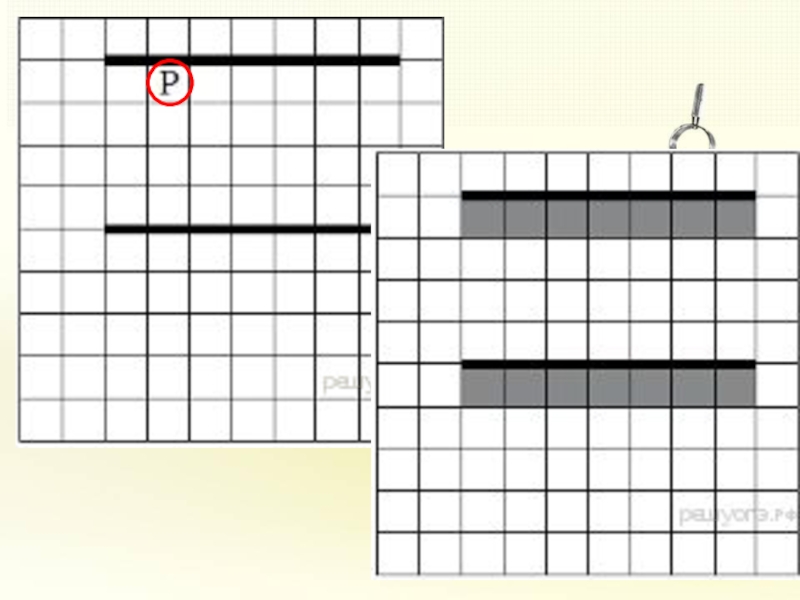

На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»).

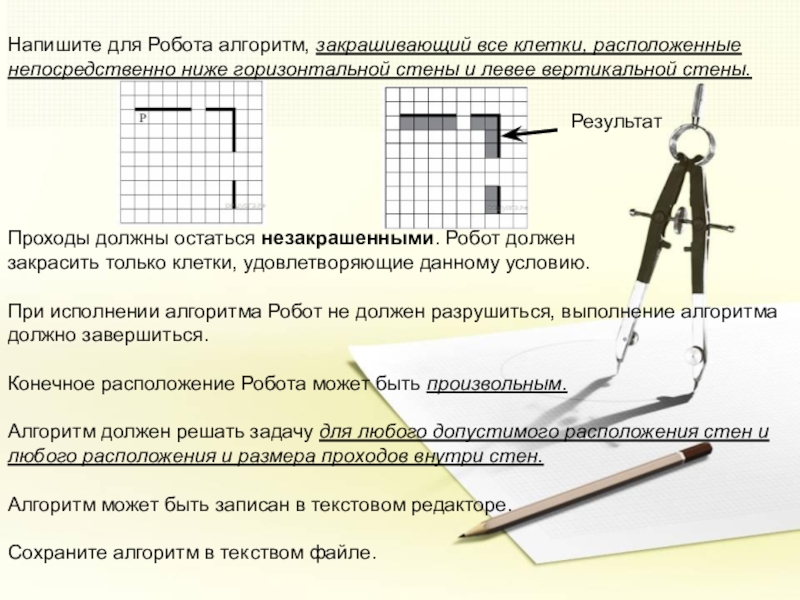

стены и левее вертикальной стены.






Проходы должны остаться незакрашенными. Робот должен
закрасить только клетки, удовлетворяющие данному условию.

При исполнении алгоритма Робот не должен разрушиться, выполнение алгоритма должно завершиться.

Конечное расположение Робота может быть произвольным.

Алгоритм должен решать задачу для любого допустимого расположения стен и любого расположения и размера проходов внутри стен.

Алгоритм может быть записан в текстовом редакторе.

Сохраните алгоритм в текст­вом файле.


Результат

свободно
Закрась
Вправо
КЦ

P

НЦ
Пока не (справа свободно)
Закрась
Вниз
КЦ

P

НЦ
Пока справа свободно
Вниз
КЦ

P

НЦ
Пока не (справа свободно)
Закрась
Вниз
КЦ

P

вправо
кц

нц пока не справа свободно
закрасить
вниз
кц

нц пока справа свободно
вниз
кц

нц пока не справа свободно
закрасить
вниз
кц

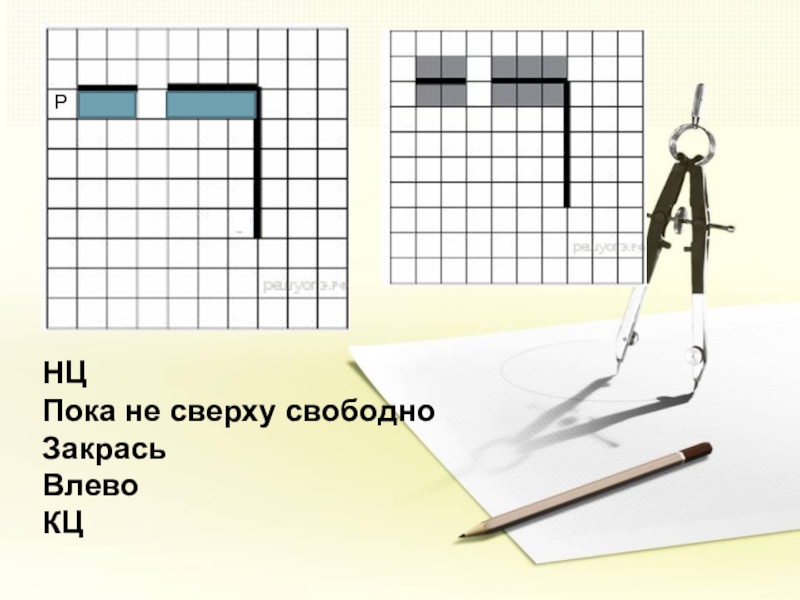

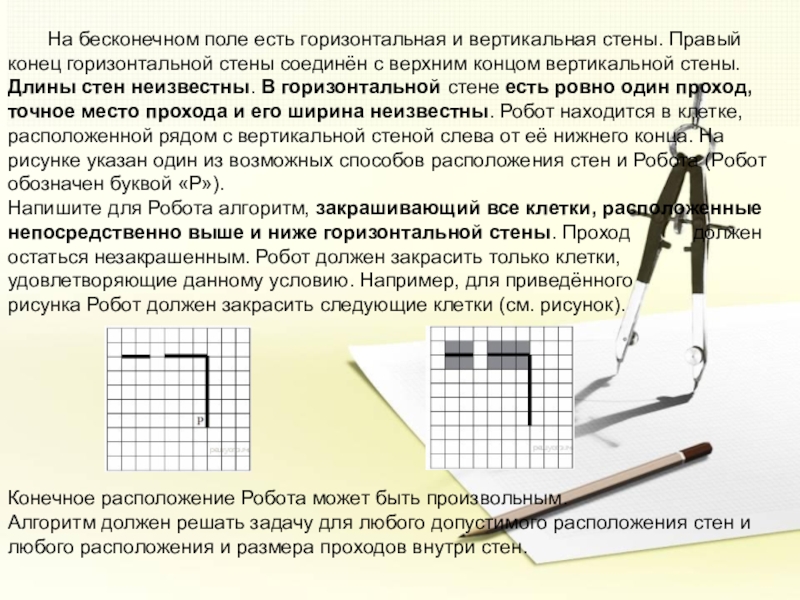

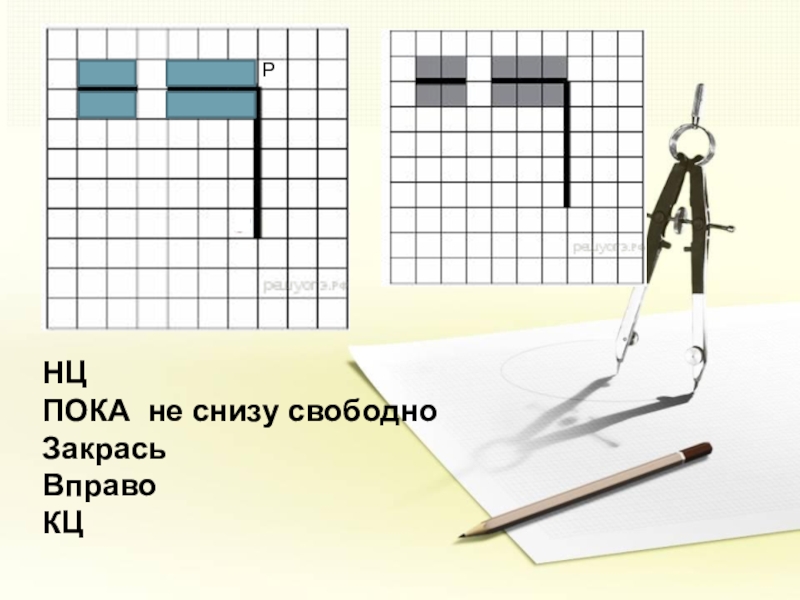

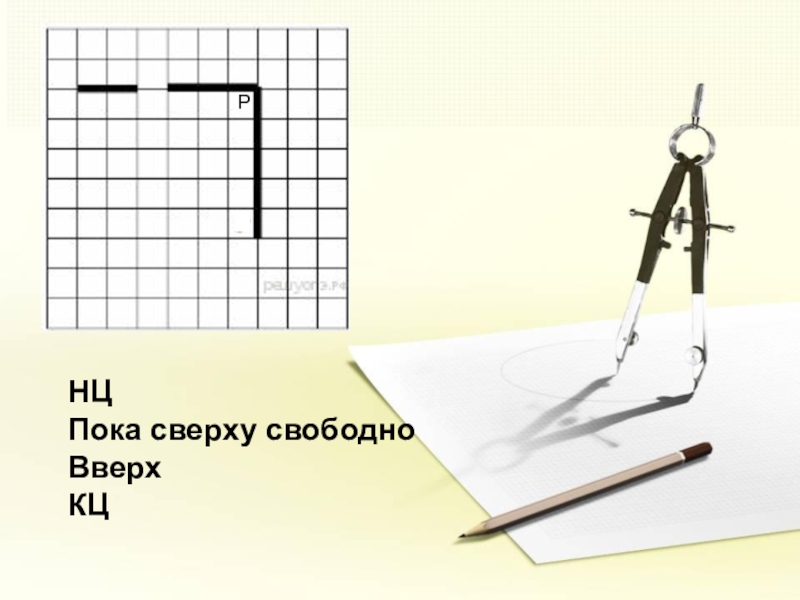

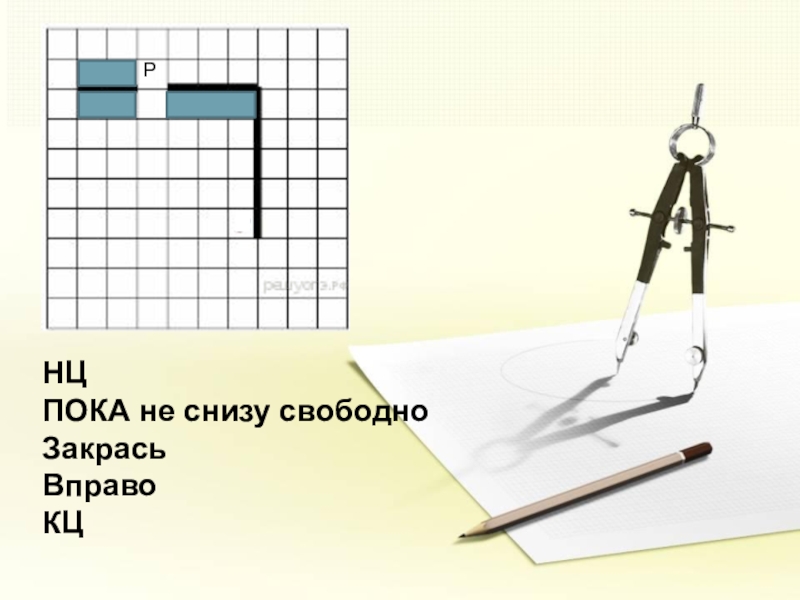

стены соединён с верхним концом вертикальной стены. Длины стен неизвестны. В горизонтальной стене есть ровно один проход, точное место прохода и его ширина неизвестны. Робот находится в клетке, расположенной рядом с вертикальной стеной слева от её нижнего конца. На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»).
Напишите для Робота алгоритм, закрашивающий все клетки, расположенные непосредственно выше и ниже горизонтальной стены. Проход должен остаться незакрашенным. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого
рисунка Робот должен закрасить следующие клетки (см. рисунок).







Конечное расположение Робота может быть произвольным.
Алгоритм должен решать задачу для любого допустимого расположения стен и любого расположения и размера проходов внутри стен.

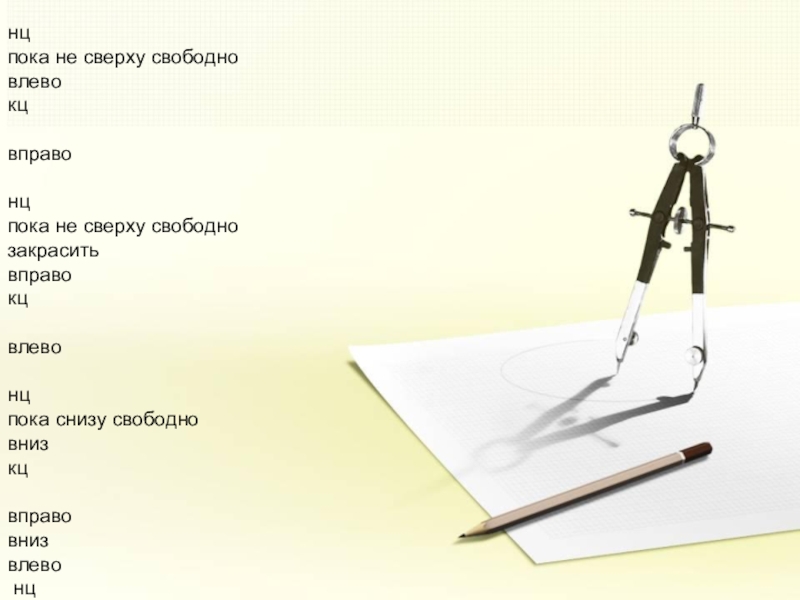

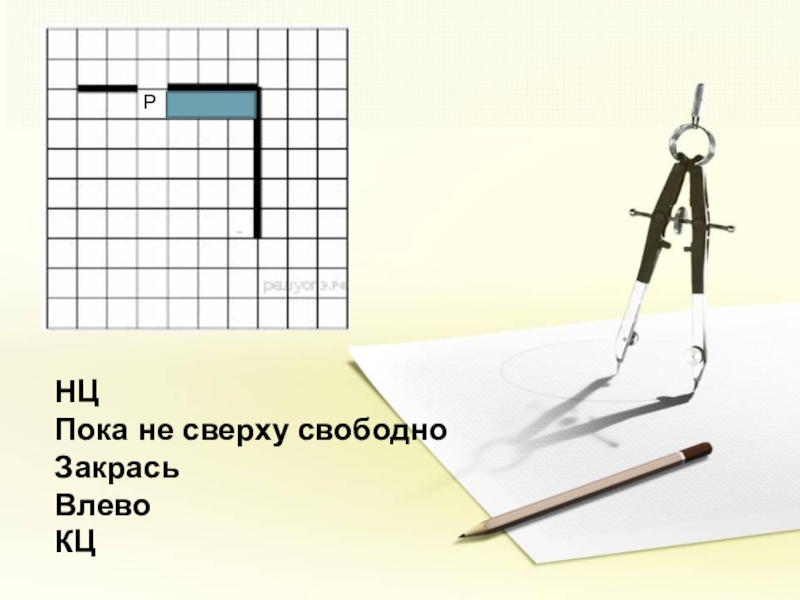

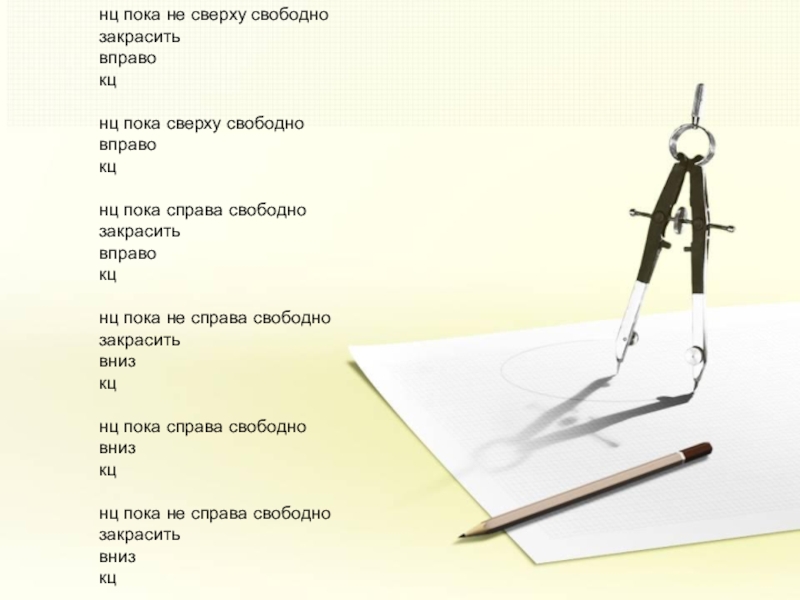

пока не свер­ху свободно
закрасить
влево
кц

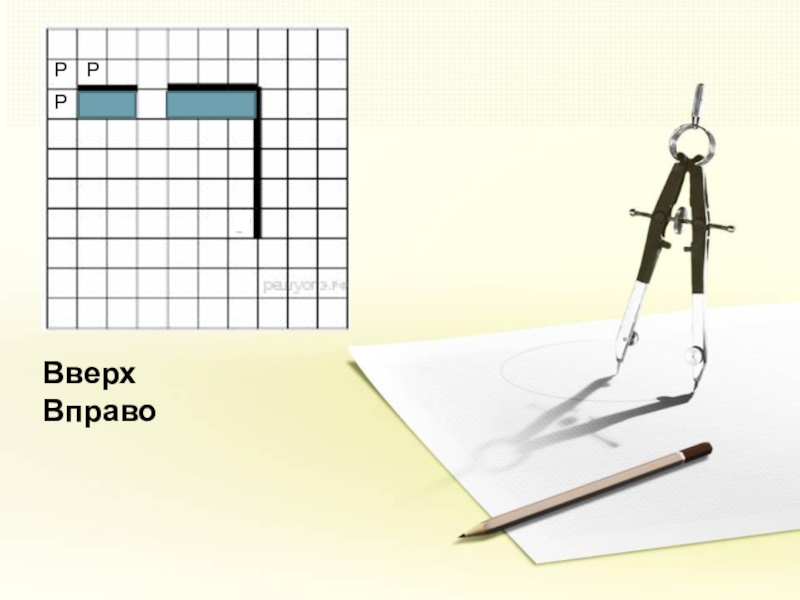

вверх
вправо


нц
пока не снизу свободно
закрасить
вправо
кц

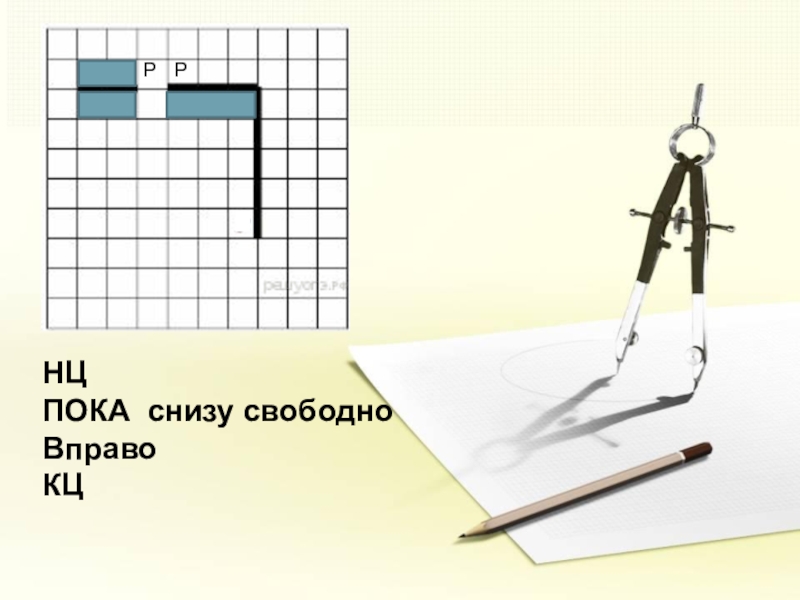

нц
пока снизу свободно
вправо
кц

нц
пока не снизу свободно
закрасить
вправо
кц

свободно
вниз
кц

вправо
вниз
влево
 нц
пока не сверху свободно
закрасить
влево
кц

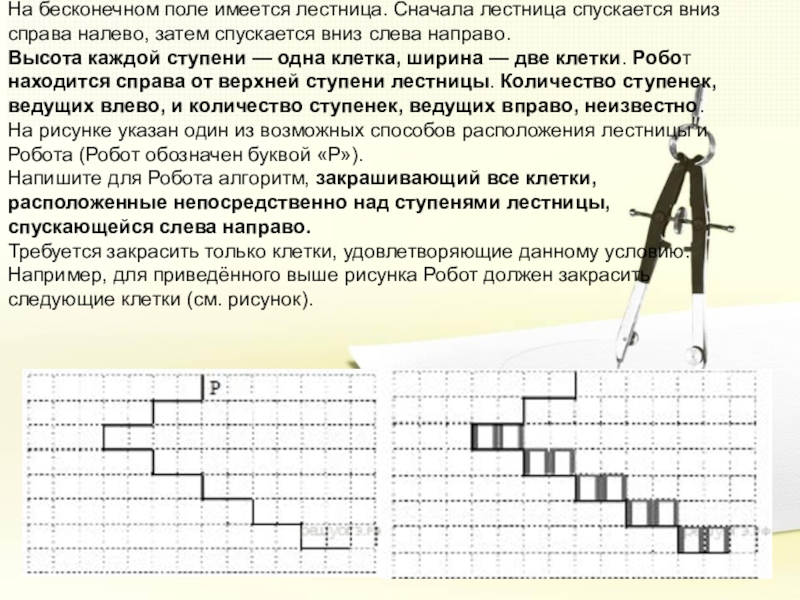

затем спускается вниз слева направо.
Высота каждой ступени — одна клетка, ширина — две клетки. Робот находится справа от верхней ступени лестницы. Количество ступенек, ведущих влево, и количество ступенек, ведущих вправо, неизвестно.
На рисунке указан один из возможных способов расположения лестницы и Робота (Робот обозначен буквой «Р»).
Напишите для Робота алгоритм, закрашивающий все клетки,
расположенные непосредственно над ступенями лестницы,
спускающейся слева направо.
Требуется закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок).

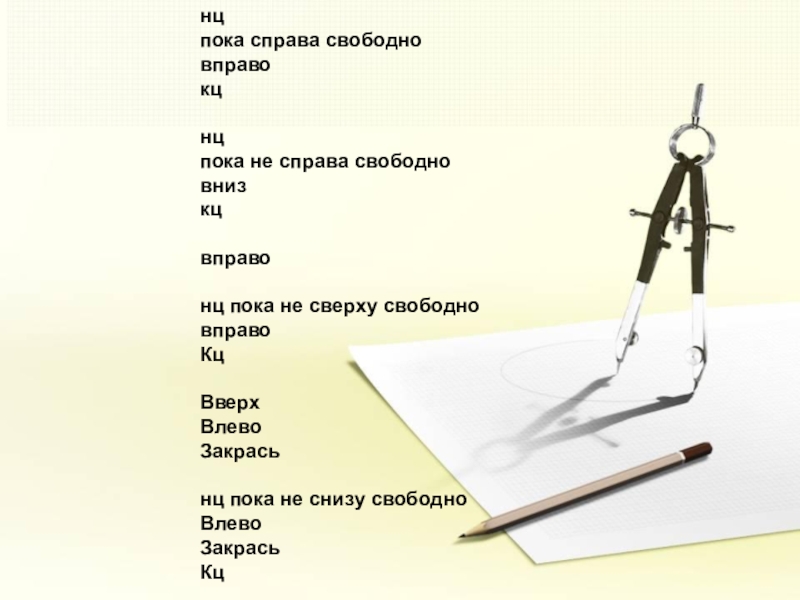

кц

вправо

нц пока не сверху свободно
вправо
Кц

Вверх
Влево
Закрась

нц пока не снизу свободно
Влево
Закрась
Кц

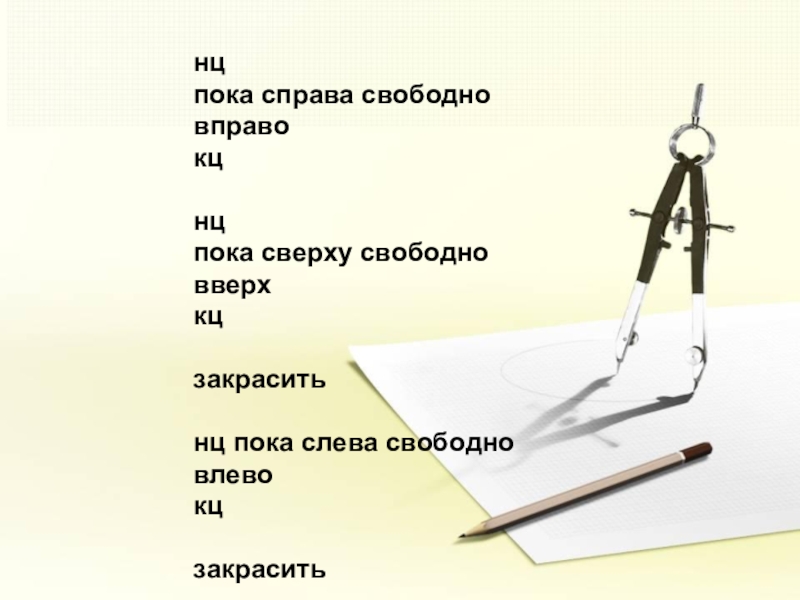

слева свободно
влево
кц

закрасить

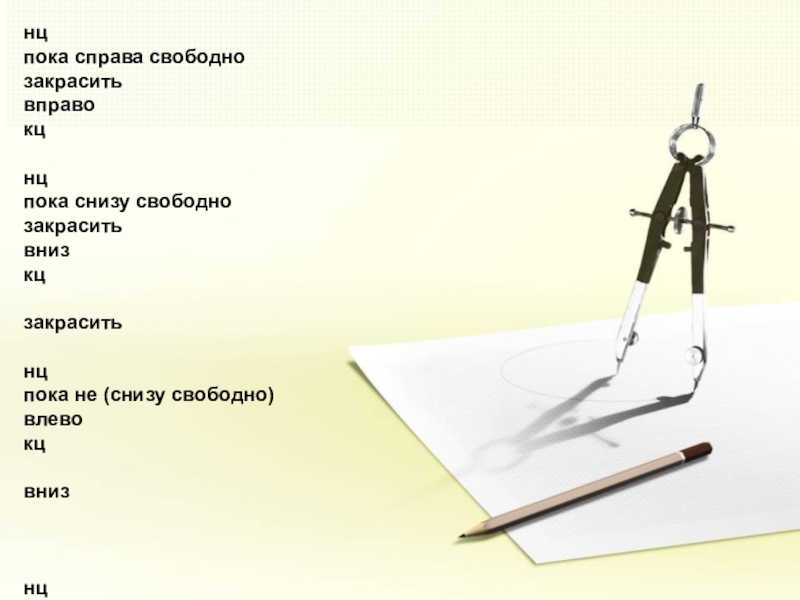

нц
пока не (снизу свободно)
влево
кц

вниз



нц
пока не (справа свободно)
закрасить
вниз
кц

закрасить
вправо

нц
пока не (сверху свободно)
закрасить
вправо
кц
