Презентация, доклад на тему Интерфейс AutoCad

Содержание

Структура САПР AutoCAD Интерпретатор языка программированияНастраиваемый интерфейс пользователяГрафический редакторБиблиотека блоков, типов линий, штриховок и т.д.

Слайд 1AutoCad - универсальная среда проектирования

AutoCad - универсальная среда проектирования

Слайд 2Структура САПР AutoCAD

Интерпретатор языка программирования
Настраиваемый интерфейс пользователя
Графический редактор

Библиотека блоков, типов

линий, штриховок и т.д.
Структура САПР AutoCAD Интерпретатор языка программированияНастраиваемый интерфейс пользователяГрафический редакторБиблиотека блоков, типов линий, штриховок и т.д.

Слайд 3Интерфейс программы
Обозреватель
меню
Панель
быстрого
доступа
Инфоцентр
Название
программы
И
документа
Лента
команд
Командная строка
Строка состояния

Интерфейс программыОбозреватель менюПанельбыстрого доступаИнфоцентрНазвание программыИдокументаЛентакомандКомандная строкаСтрока состояния

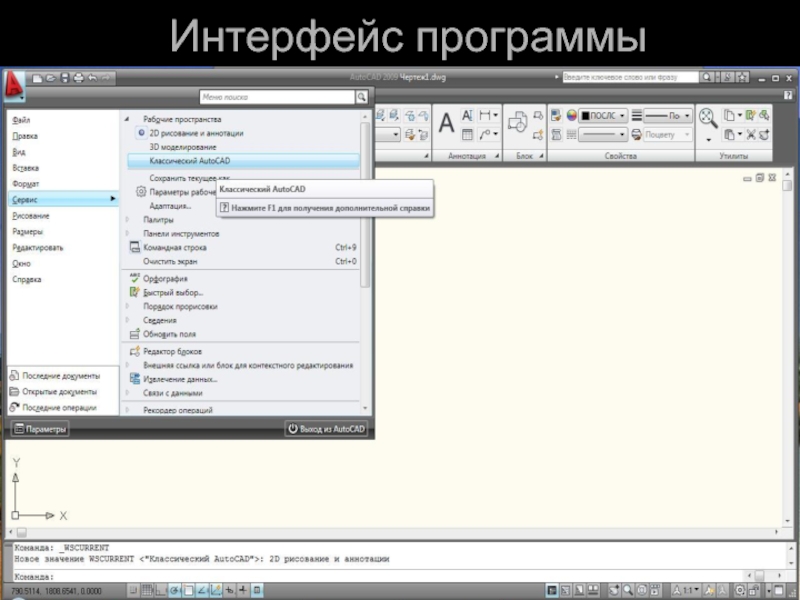

Слайд 4Интерфейс программы

Интерфейс программы

Слайд 5Классический AutoCAD
ПАНЕЛИ:
1 – Главное меню
Панели инструментов:
2

– Стандартная
3 – Стили
4 – Рабочие пространства
5 – Слои
6 – Свойства
7 – Рисование
8 - Редактировать

1

2

3

4

5

6

7

8

Классический AutoCAD ПАНЕЛИ:1 – Главное менюПанели инструментов:2 – Стандартная3 – Стили4 – Рабочие

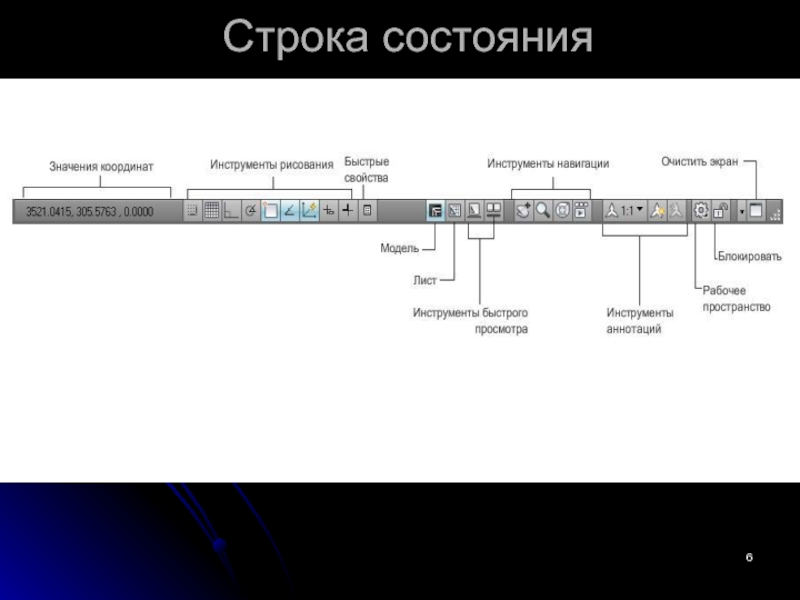

Слайд 6Строка состояния

Строка состояния

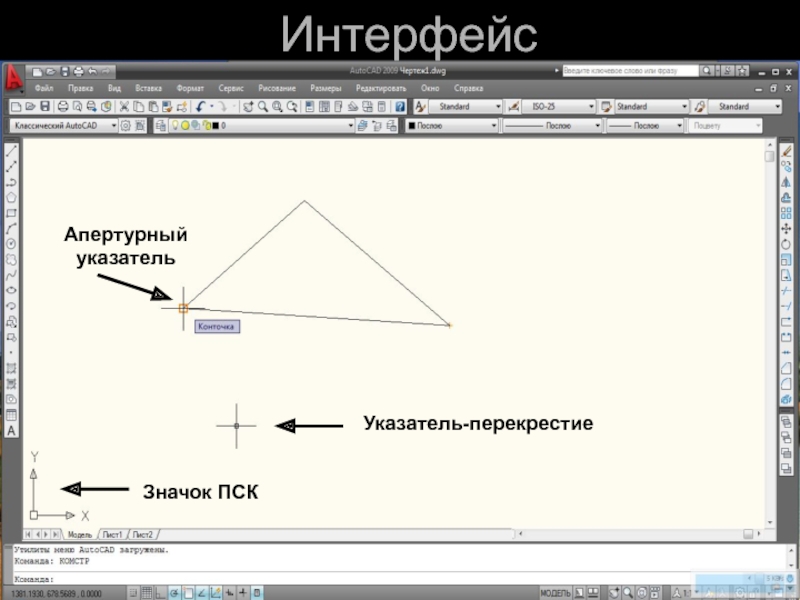

Слайд 7Значок ПСК
Указатель-перекрестие
Интерфейс
Апертурный указатель

Значок ПСКУказатель-перекрестиеИнтерфейсАпертурный указатель

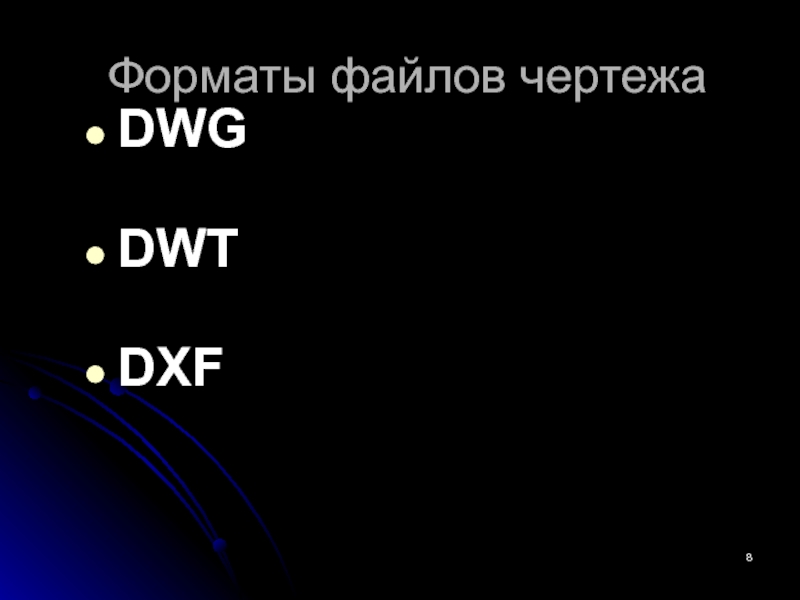

Слайд 8Форматы файлов чертежа
DWG
DWT
DXF

Форматы файлов чертежаDWGDWTDXF

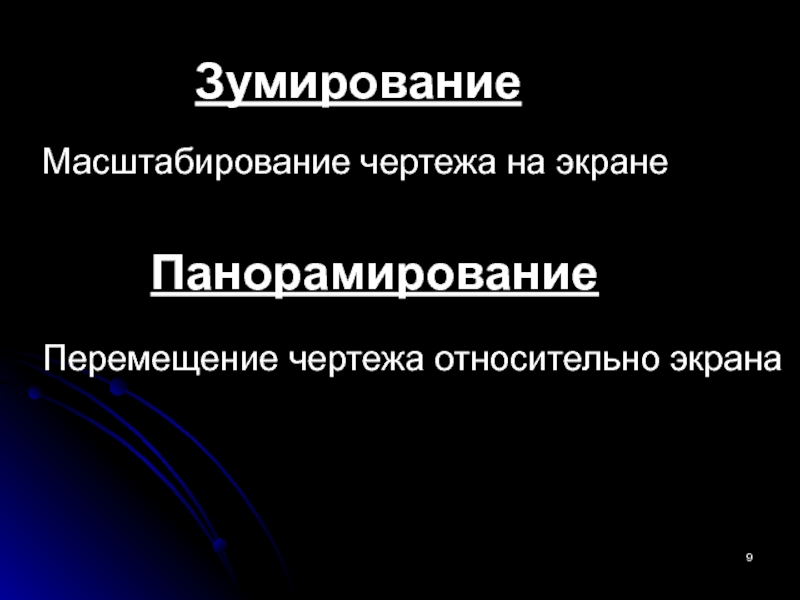

Слайд 9Масштабирование чертежа на экране

Панорамирование

Перемещение чертежа относительно экрана

Зумирование
Масштабирование чертежа на экране ПанорамированиеПеремещение чертежа относительно экрана Зумирование

Слайд 10Создаваемый в программе документ состоит из набора графических примитивов, которые отрисовываются

по командам.
Создаваемый в программе документ состоит из набора графических примитивов, которые отрисовываются по командам.

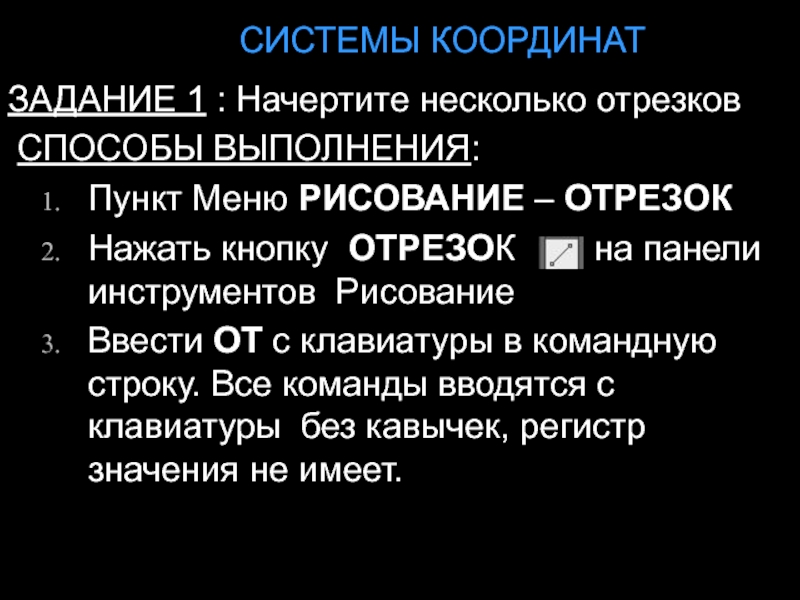

Слайд 11СИСТЕМЫ КООРДИНАТ

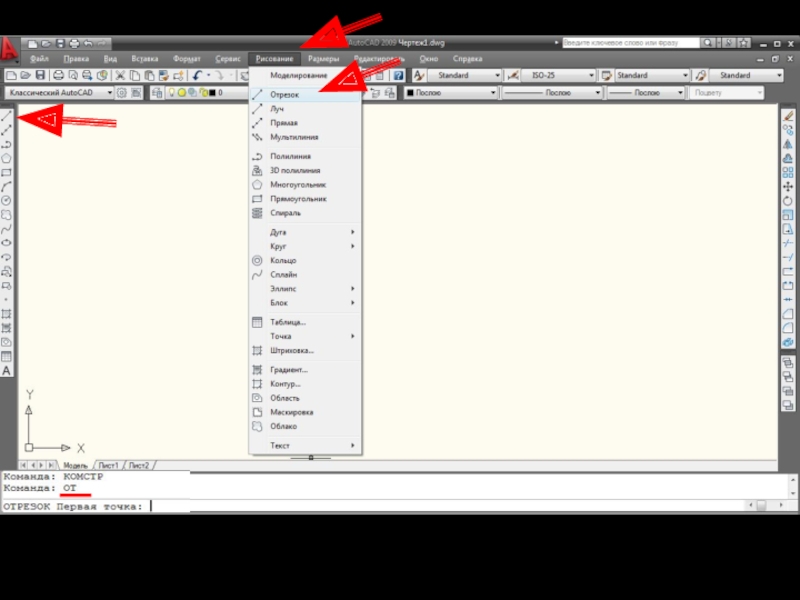

ЗАДАНИЕ 1 : Начертите несколько отрезков
СПОСОБЫ ВЫПОЛНЕНИЯ:
Пункт Меню РИСОВАНИЕ

– ОТРЕЗОК
Нажать кнопку ОТРЕЗОК на панели инструментов Рисование
Ввести ОТ с клавиатуры в командную строку. Все команды вводятся с клавиатуры без кавычек, регистр значения не имеет.

СИСТЕМЫ КООРДИНАТЗАДАНИЕ 1 : Начертите несколько отрезков СПОСОБЫ ВЫПОЛНЕНИЯ:Пункт Меню РИСОВАНИЕ – ОТРЕЗОКНажать кнопку ОТРЕЗОК

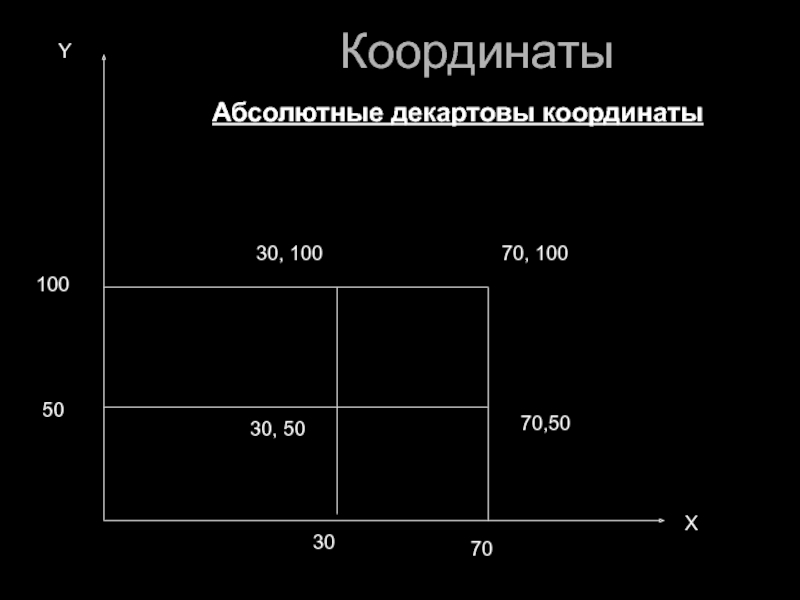

Слайд 13
30, 50
30, 100
70, 100
70,50
30
70
50
100
Х
Y
Абсолютные декартовы координаты
Координаты

30, 5030, 10070, 10070,50307050100Х YАбсолютные декартовы координатыКоординаты

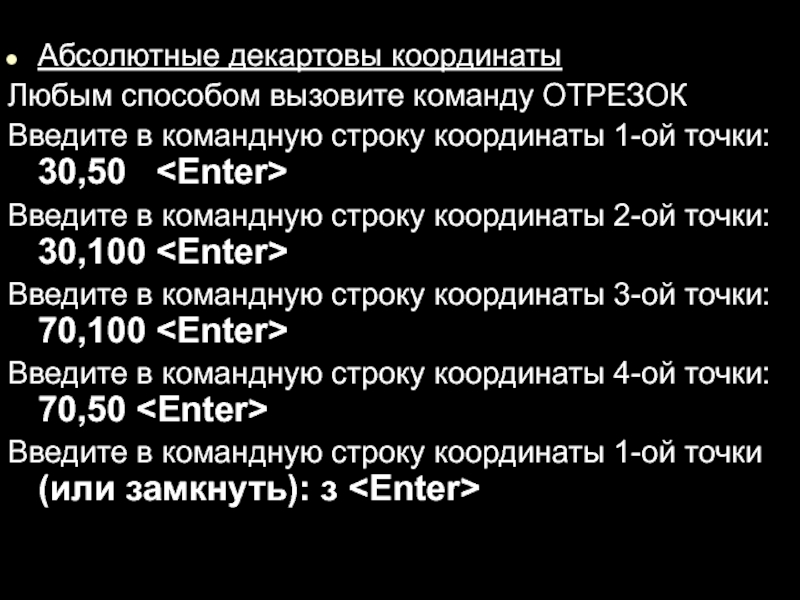

Слайд 14Абсолютные декартовы координаты
Любым способом вызовите команду ОТРЕЗОК
Введите в командную строку координаты

1-ой точки: 30,50
Введите в командную строку координаты 2-ой точки: 30,100
Введите в командную строку координаты 3-ой точки: 70,100
Введите в командную строку координаты 4-ой точки: 70,50
Введите в командную строку координаты 1-ой точки (или замкнуть): з
Абсолютные декартовы координатыЛюбым способом вызовите команду ОТРЕЗОКВведите в командную строку координаты 1-ой точки: 30,50 Введите в

Слайд 16
40
50
30
70
50
100
Х
Y
30,50
@0,50
@40,0
@0,-50
з
Относительные

декартовы координаты

Координаты

4050307050100Х Y30,50 @0,50 @40,0 @0,-50 з Относительные декартовы координатыКоординаты

Слайд 17
30,50
@50

30,50 @50

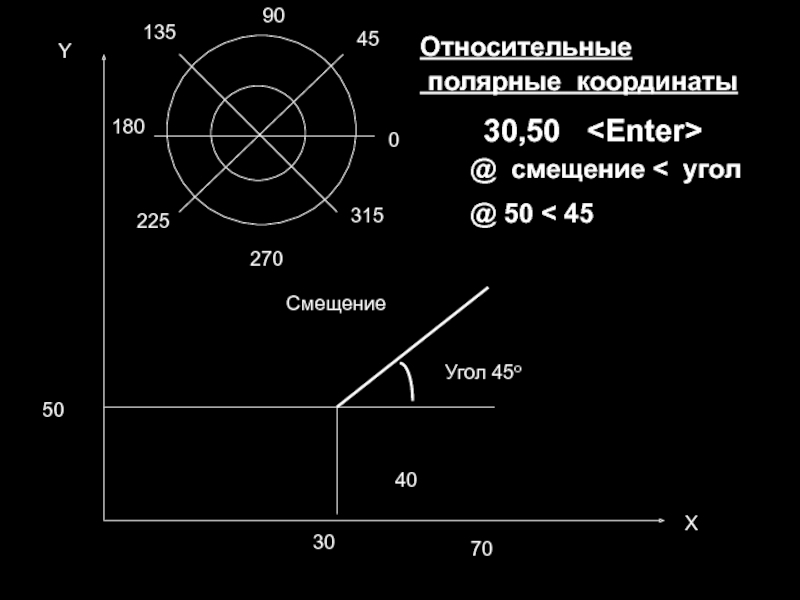

Слайд 1840
Смещение
30
70
50
Х
Y
30,50
Относительные
полярные координаты

Угол 45о


90
45
0
315
270
225
180
135
@ смещение

угол
@ 50 < 45
40Смещение307050Х Y30,50 Относительные полярные координатыУгол 45о90450315270225180135@ смещение < угол @ 50 < 45

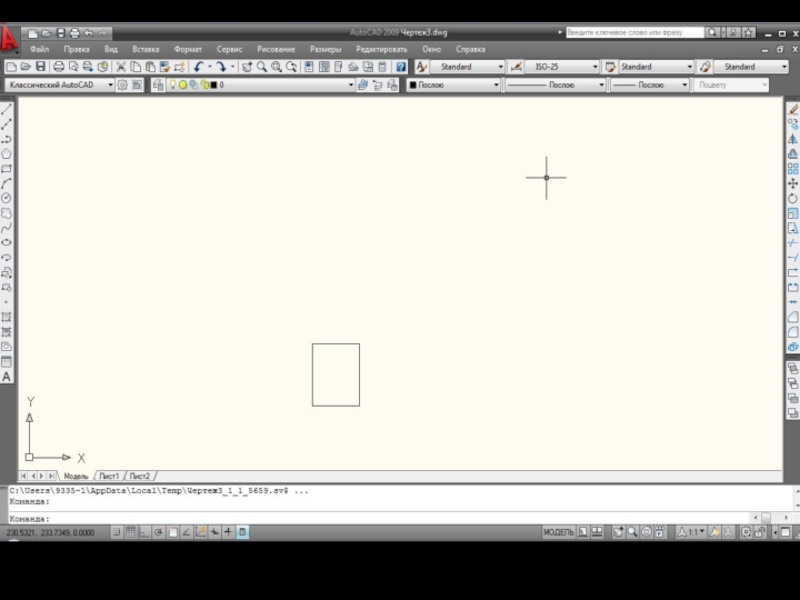

Слайд 19Координаты
Ортогональный режим
Любым способом вызовите команду ОТРЕЗОК
Введите в командную строку абсолютные координаты

1-ой точки: 30,50
Переместите курсор мыши так, чтобы линия растягивалась вверх.
Кнопку нажимать НЕ НУЖНО. Введите в командную строку расстояние смещения: 50
Направьте линию вправо, введите в КС 40
Направьте линию вниз, введите в КС 50
Направьте линию влево, введите в КС 40


КоординатыОртогональный режимЛюбым способом вызовите команду ОТРЕЗОКВведите в командную строку абсолютные координаты 1-ой точки: 30,50 Переместите курсор
