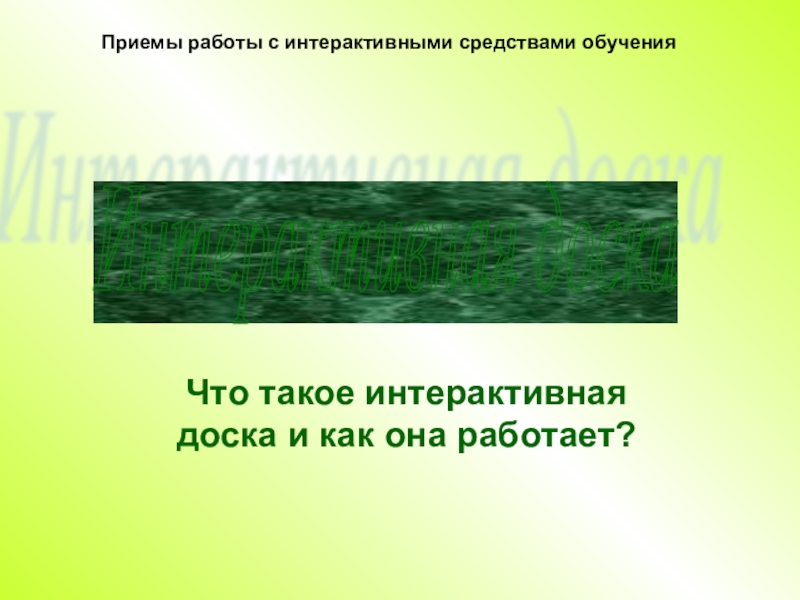

Слайд 1Что такое интерактивная доска и как она работает?
Интерактивная доска
Приемы работы
с интерактивными средствами обучения
Слайд 3Доска интерактивная Hitachi StarBoard
FX-77 Duo
Слайд 4Доска интерактивная Hitachi StarBoard
FX-77 Duo
Работает с
одним электронным маркером, подключается к компьютеру и проектору.
Интерактивная доска работает как сенсорный компьютерный монитор.
С помощью проектора на поверхность доски проецируется изображение компьютера – такое же, какое мы видим на обычном компьютерном мониторе.
После включения проектора, подсоединенного к компьютеру, необходима КАЛИБРОВКА – «привязка» изображения к поверхности доски.
«Сенсорный» способ управления компьютером предполагает нажатие на изображение, в случае интерактивных досок такое нажатие производится стилусом-мышью (StarBoard FX Duo распознает еще и прикосновение любых заостренных предметов, прикосновение пальца)

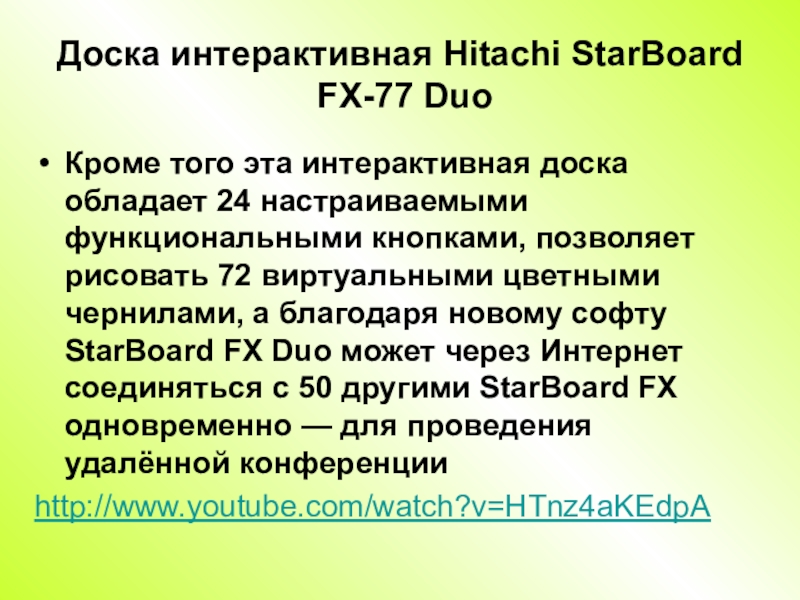

Слайд 5Доска интерактивная Hitachi StarBoard
FX-77 Duo
Кроме того эта интерактивная доска обладает
24 настраиваемыми функциональными кнопками, позволяет рисовать 72 виртуальными цветными чернилами, а благодаря новому софту StarBoard FX Duo может через Интернет соединяться с 50 другими StarBoard FX одновременно — для проведения удалённой конференции
http://www.youtube.com/watch?v=HTnz4aKEdpA
Слайд 6Разновидности
Интерактивные доски бывают прямой и обратной проекции.
При прямой - проектор помещается
перед доской на подставке или на потолке.
При обратной - проектор устанавливается за доской

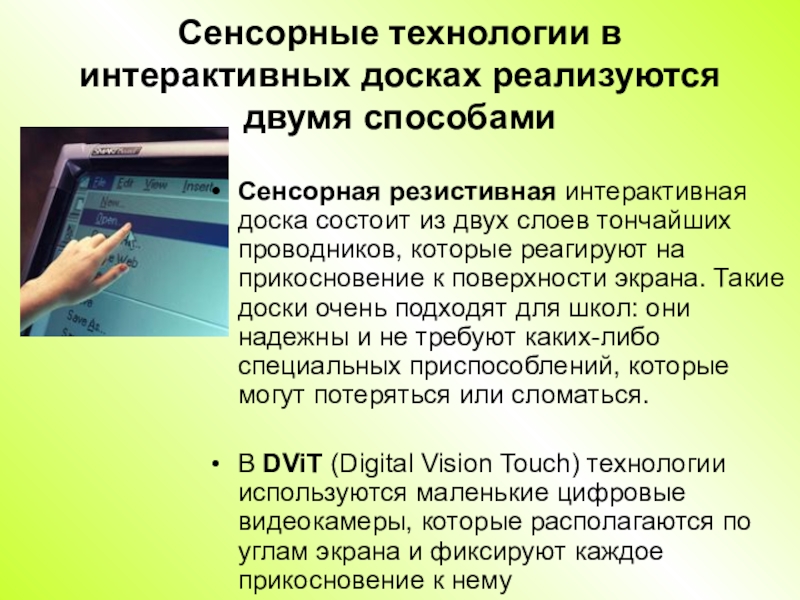

Слайд 7Сенсорные технологии в интерактивных досках реализуются двумя способами
Сенсорная резистивная интерактивная доска
состоит из двух слоев тончайших проводников, которые реагируют на прикосновение к поверхности экрана. Такие доски очень подходят для школ: они надежны и не требуют каких-либо специальных приспособлений, которые могут потеряться или сломаться.
В DViT (Digital Vision Touch) технологии используются маленькие цифровые видеокамеры, которые располагаются по углам экрана и фиксируют каждое прикосновение к нему

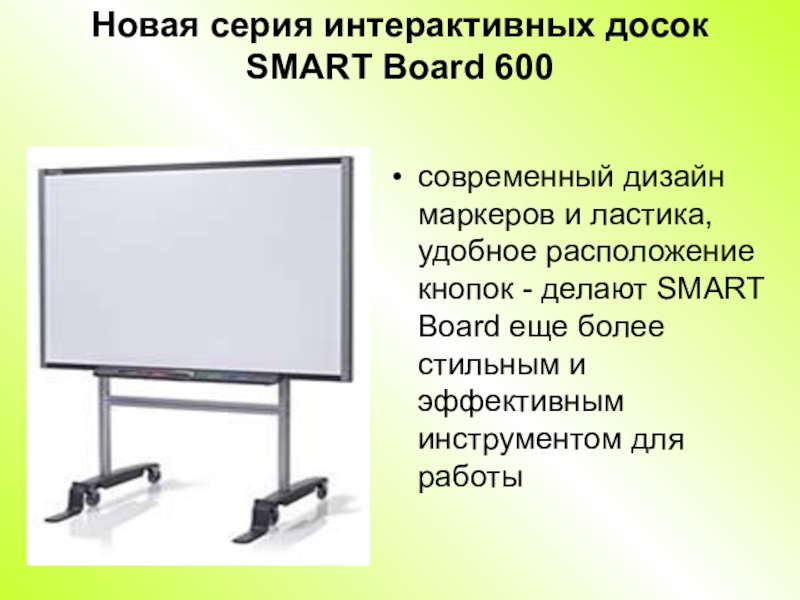

Слайд 8Новая серия интерактивных досок
SMART Board 600
современный дизайн маркеров и ластика, удобное
расположение кнопок - делают SMART Board еще более стильным и эффективным инструментом для работы

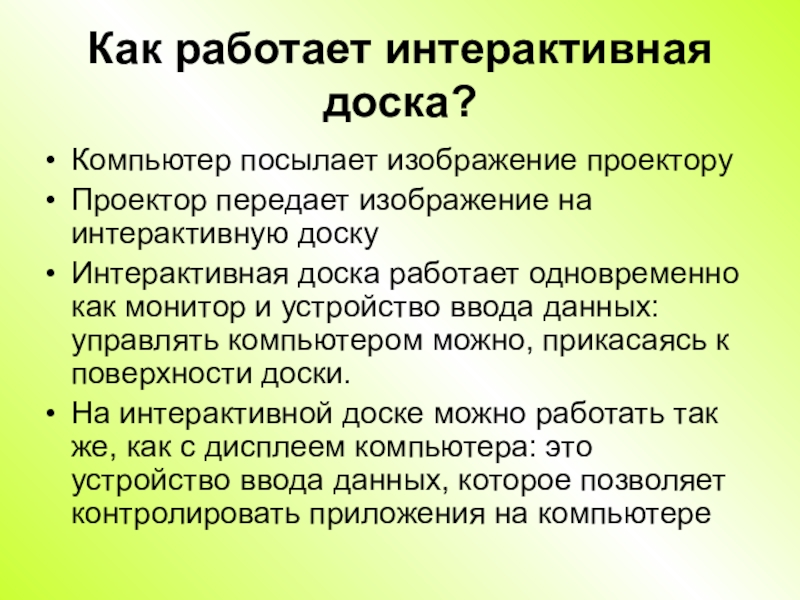

Слайд 9Как работает интерактивная доска?
Компьютер посылает изображение проектору
Проектор передает изображение на интерактивную
доску
Интерактивная доска работает одновременно как монитор и устройство ввода данных: управлять компьютером можно, прикасаясь к поверхности доски.
На интерактивной доске можно работать так же, как с дисплеем компьютера: это устройство ввода данных, которое позволяет контролировать приложения на компьютере

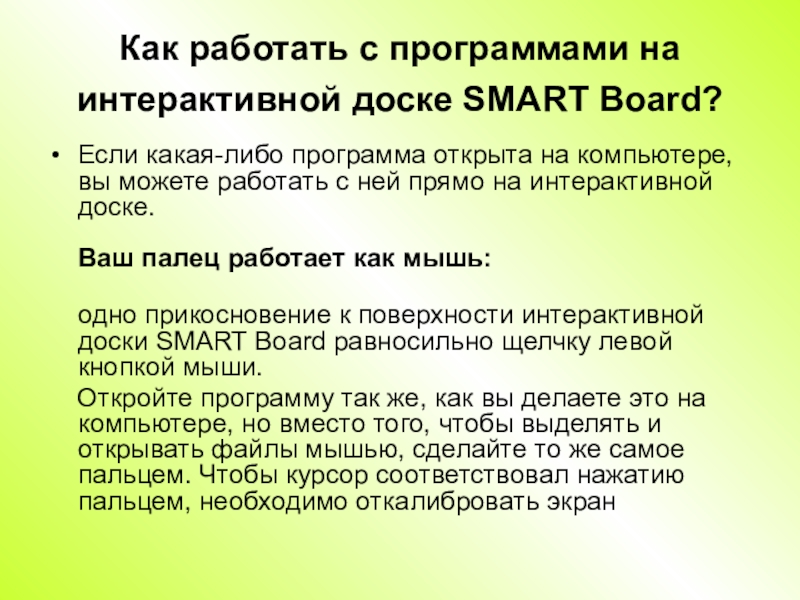

Слайд 10Как работать с программами на интерактивной доске SMART Board?
Если какая-либо
программа открыта на компьютере, вы можете работать с ней прямо на интерактивной доске.
Ваш палец работает как мышь:
одно прикосновение к поверхности интерактивной доски SMART Board равносильно щелчку левой кнопкой мыши.
Откройте программу так же, как вы делаете это на компьютере, но вместо того, чтобы выделять и открывать файлы мышью, сделайте то же самое пальцем. Чтобы курсор соответствовал нажатию пальцем, необходимо откалибровать экран

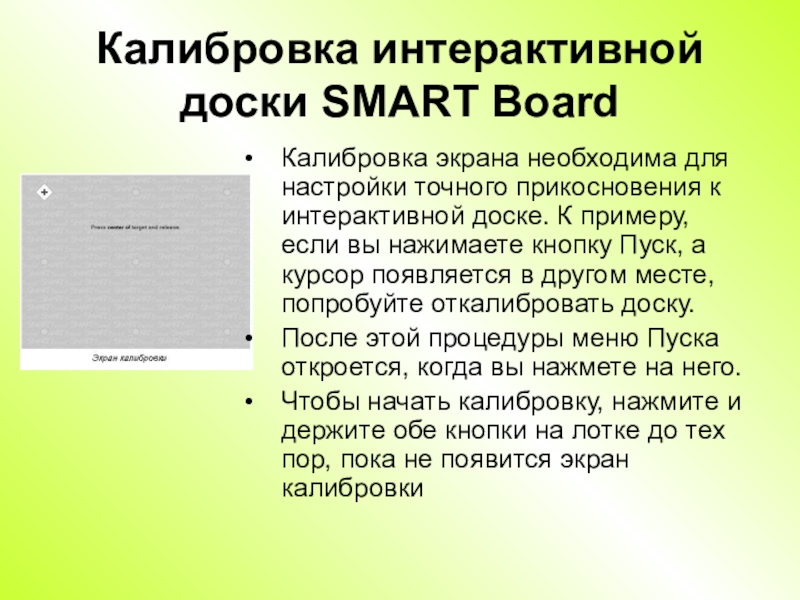

Слайд 11Калибровка интерактивной доски SMART Board
Калибровка экрана необходима для настройки точного
прикосновения к интерактивной доске. К примеру, если вы нажимаете кнопку Пуск, а курсор появляется в другом месте, попробуйте откалибровать доску.
После этой процедуры меню Пуска откроется, когда вы нажмете на него.
Чтобы начать калибровку, нажмите и держите обе кнопки на лотке до тех пор, пока не появится экран калибровки

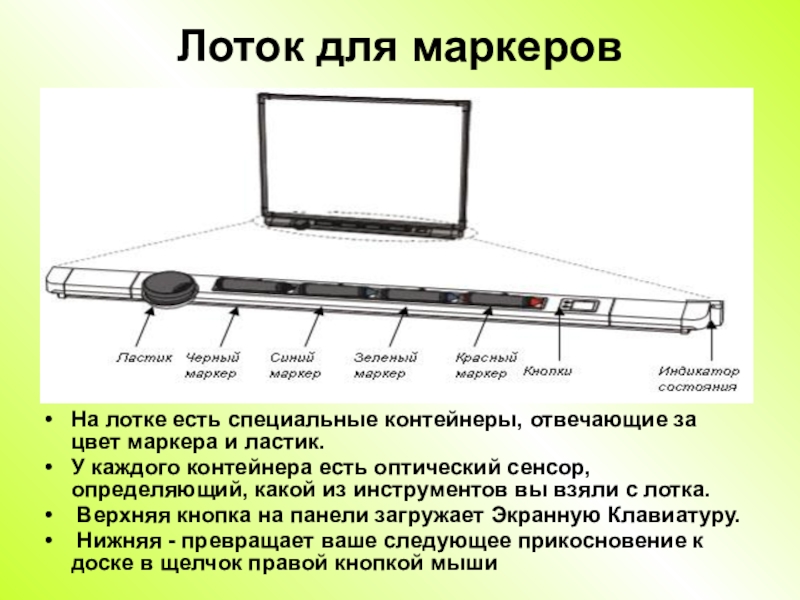

Слайд 12Лоток для маркеров
На лотке есть специальные контейнеры, отвечающие за цвет
маркера и ластик.
У каждого контейнера есть оптический сенсор, определяющий, какой из инструментов вы взяли с лотка.
Верхняя кнопка на панели загружает Экранную Клавиатуру.
Нижняя - превращает ваше следующее прикосновение к доске в щелчок правой кнопкой мыши

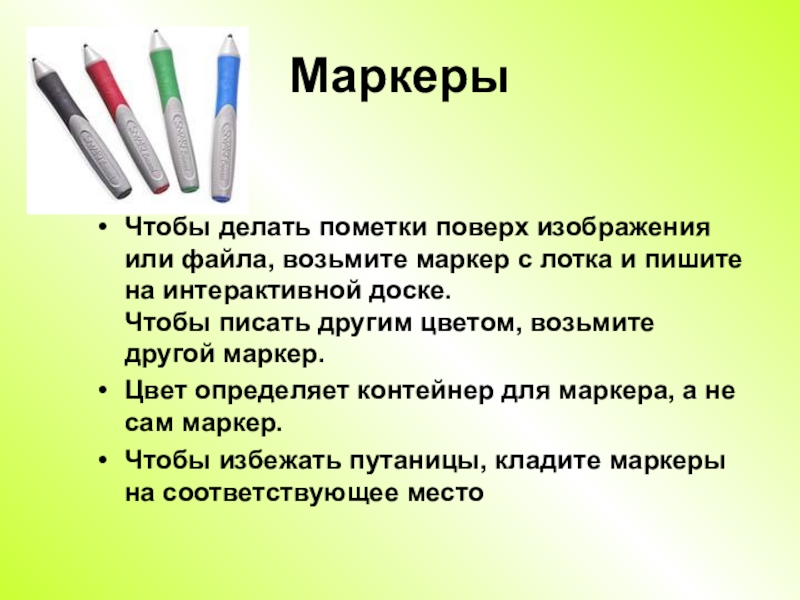

Слайд 13Маркеры
Чтобы делать пометки поверх изображения или файла, возьмите маркер с
лотка и пишите на интерактивной доске.
Чтобы писать другим цветом, возьмите другой маркер.
Цвет определяет контейнер для маркера, а не сам маркер.
Чтобы избежать путаницы, кладите маркеры на соответствующее место
Слайд 14Экранная
клавиатура
Набивайте и редактируйте текст, не отходя от интерактивной доски.
Нажмите
кнопку на лотке для маркеров, чтобы запустить экранную клавиатуру

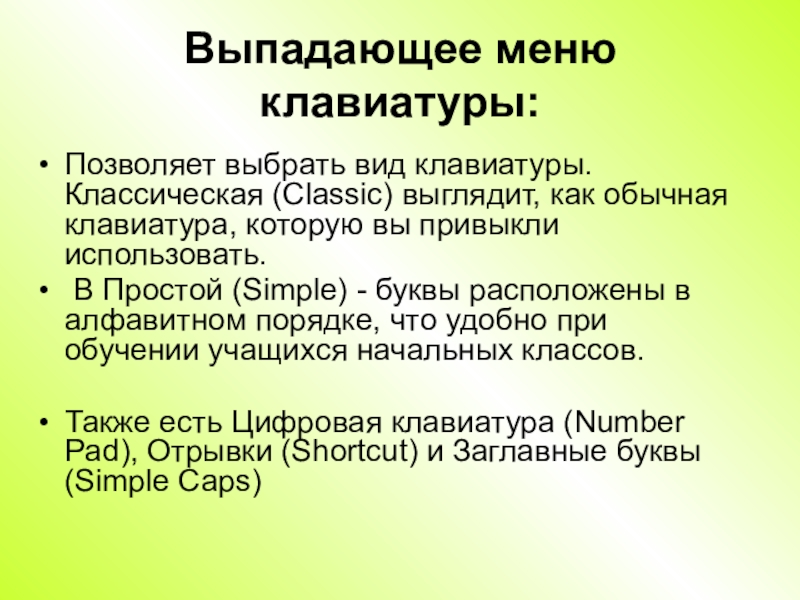

Слайд 15Выпадающее меню клавиатуры:
Позволяет выбрать вид клавиатуры. Классическая (Classic) выглядит, как
обычная клавиатура, которую вы привыкли использовать.
В Простой (Simple) - буквы расположены в алфавитном порядке, что удобно при обучении учащихся начальных классов.
Также есть Цифровая клавиатура (Number Pad), Отрывки (Shortcut) и Заглавные буквы (Simple Caps)

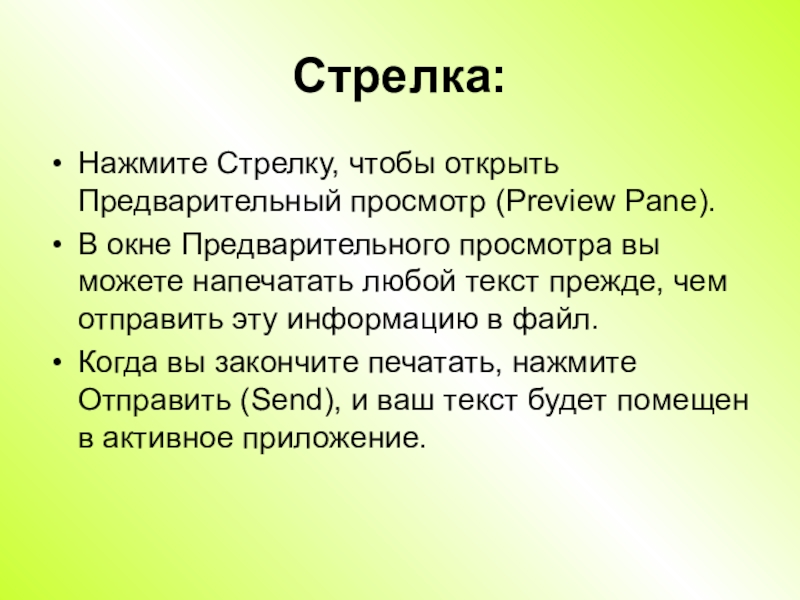

Слайд 16Стрелка:
Нажмите Стрелку, чтобы открыть Предварительный просмотр (Preview Pane).
В окне
Предварительного просмотра вы можете напечатать любой текст прежде, чем отправить эту информацию в файл.
Когда вы закончите печатать, нажмите Отправить (Send), и ваш текст будет помещен в активное приложение.

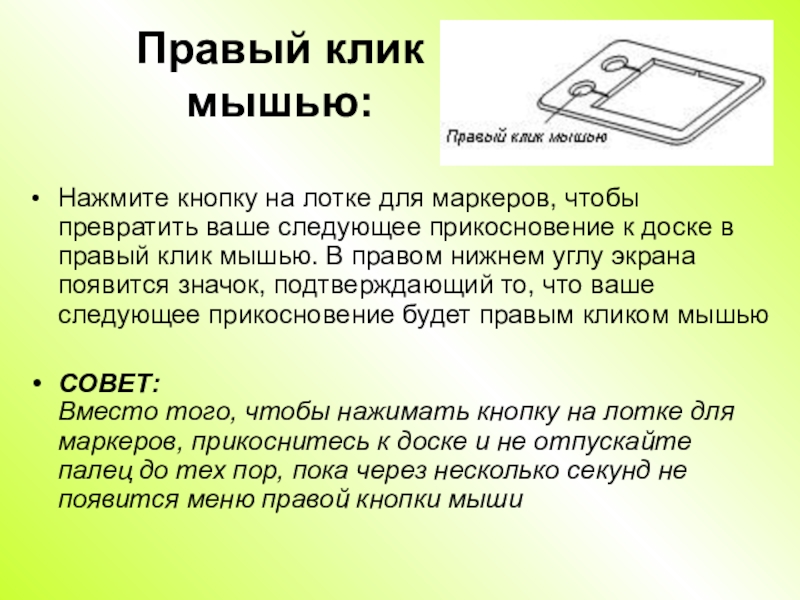

Слайд 17Правый клик мышью:
Нажмите кнопку на лотке для маркеров, чтобы превратить
ваше следующее прикосновение к доске в правый клик мышью. В правом нижнем углу экрана появится значок, подтверждающий то, что ваше следующее прикосновение будет правым кликом мышью
СОВЕТ:
Вместо того, чтобы нажимать кнопку на лотке для маркеров, прикоснитесь к доске и не отпускайте палец до тех пор, пока через несколько секунд не появится меню правой кнопки мыши

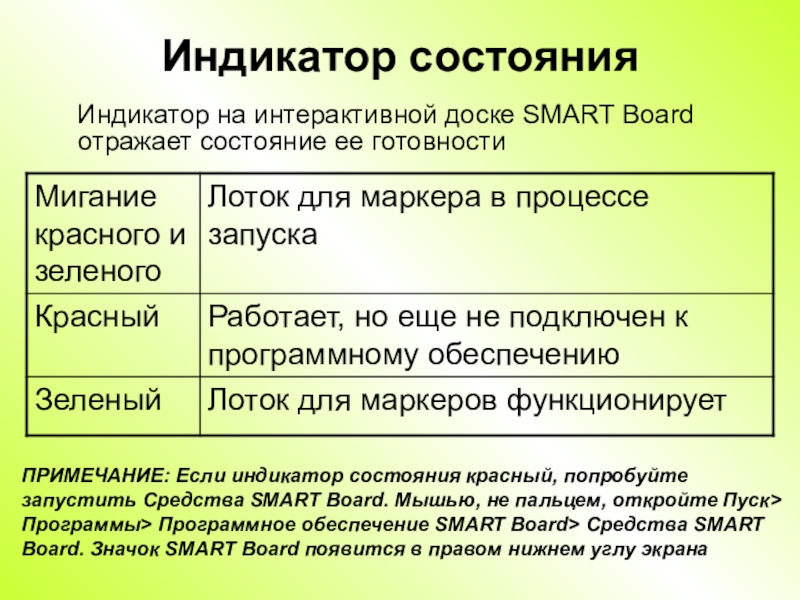

Слайд 18Индикатор состояния
Индикатор на интерактивной доске SMART Board отражает
состояние ее готовности
ПРИМЕЧАНИЕ: Если индикатор состояния красный, попробуйте запустить Средства SMART Board. Мышью, не пальцем, откройте Пуск> Программы> Программное обеспечение SMART Board> Средства SMART Board. Значок SMART Board появится в правом нижнем углу экрана

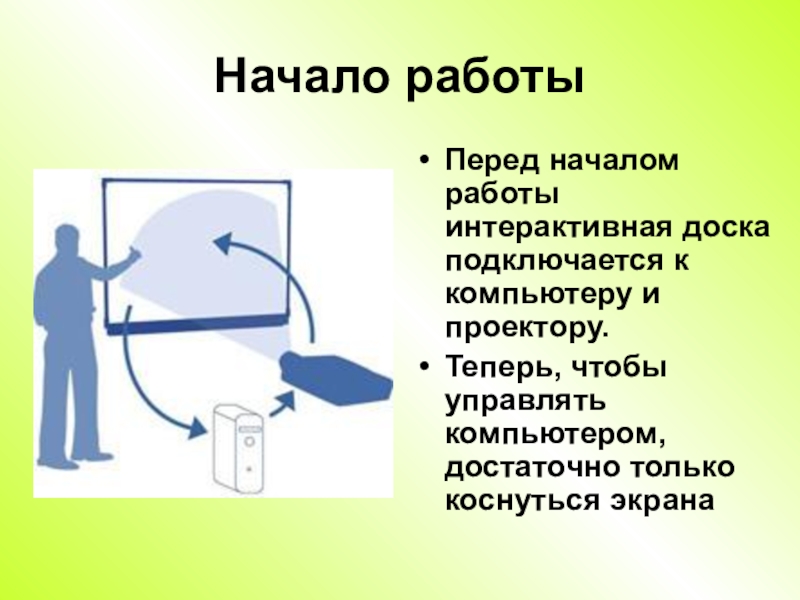

Слайд 19Начало работы
Перед началом работы интерактивная доска подключается к компьютеру и проектору.
Теперь, чтобы управлять компьютером, достаточно только коснуться экрана
Слайд 20Как делать записи?
Вы можете писать и рисовать на поверхности доски,
взяв маркер с лотка.

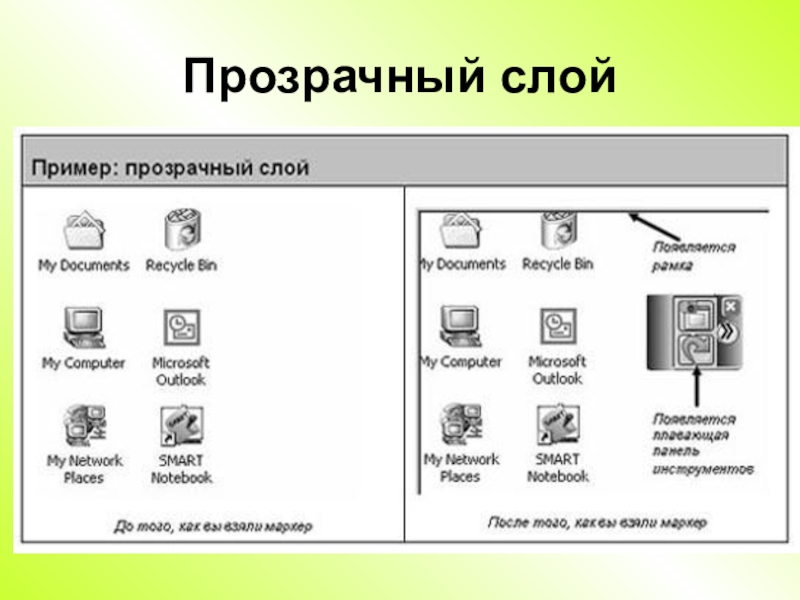

Прозрачный слой
Когда вы берете маркер с лотка, появляется перемещаемая панель инструментов и рамка вокруг рабочего стола. Рамка означает, что вы можете писать поверх рабочего стола, и остается до тех пор, пока вы не положите маркер или ластик обратно на лоток и не коснетесь доски. Ваше первое прикосновение к доске удалит рамку и все ваши записи

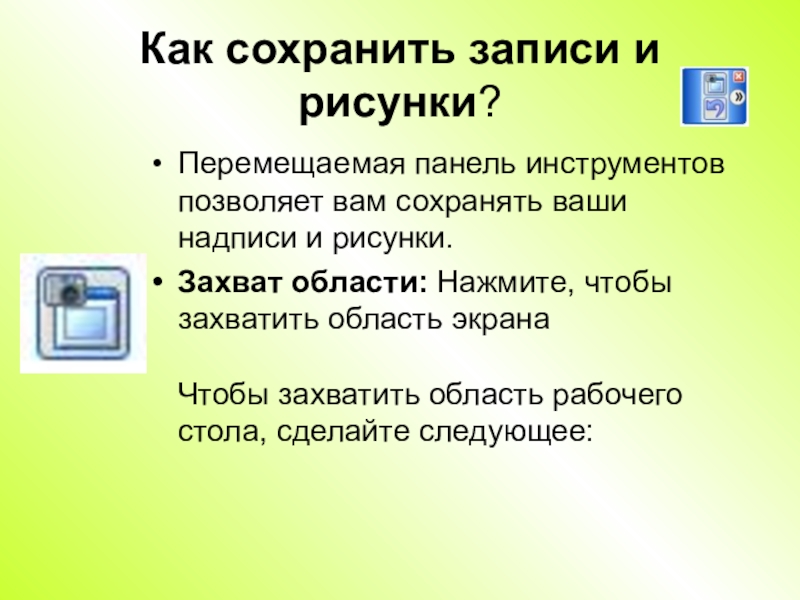

Слайд 22Как сохранить записи и рисунки?
Перемещаемая панель инструментов позволяет вам сохранять ваши
надписи и рисунки.
Захват области: Нажмите, чтобы захватить область экрана
Чтобы захватить область рабочего стола, сделайте следующее:

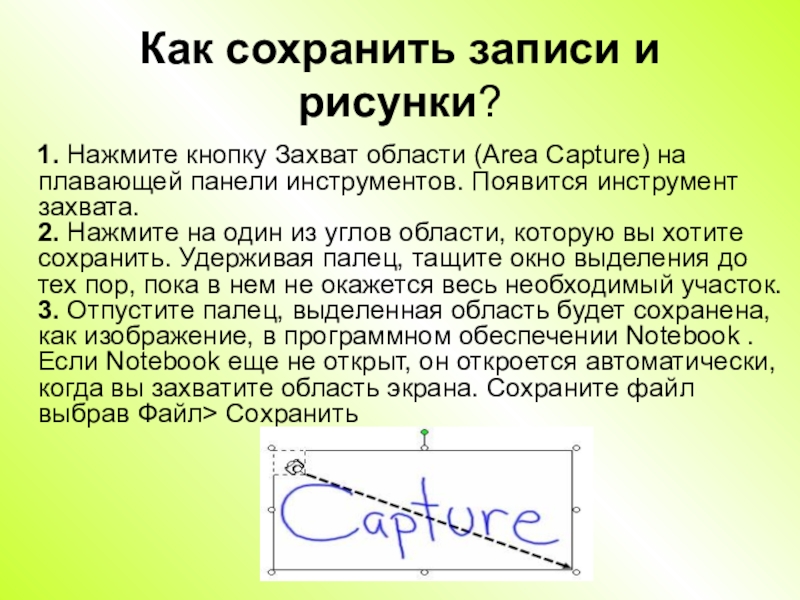

Слайд 23Как сохранить записи и рисунки?
1. Нажмите кнопку Захват области
(Area Capture) на плавающей панели инструментов. Появится инструмент захвата.
2. Нажмите на один из углов области, которую вы хотите сохранить. Удерживая палец, тащите окно выделения до тех пор, пока в нем не окажется весь необходимый участок.
3. Отпустите палец, выделенная область будет сохранена, как изображение, в программном обеспечении Notebook . Если Notebook еще не открыт, он откроется автоматически, когда вы захватите область экрана. Сохраните файл выбрав Файл> Сохранить
Слайд 24Восстановление записей и изображений
Если вы случайно удалили
свои записи, прикоснувшись к поверхности доски, вы можете восстановить их нажав сообщение Восстановить написанное (Click here to restore writing), которое находится в правом нижнем углу экрана. А после этого, чтобы сохранить записи, используйте Захват области.
Если вы не видите сообщение Восстановить написанное, следуйте этим указаниям:
1. Нажмите значок SMART Board в области уведомлений в правом нижнем углу экрана.
2. Откройте Перемещаемую панель инструментов из меню.
3. Нажмите кнопку Отменить, чтобы вернуть все записи и рисунки
Слайд 25Используя доску, вы можете открывать файлы, работать с Интернетом, писать поверх
любых приложений, вебсайтов и видеоизображений с помощью специальных маркеров.
Окончив работу, вы можете сохранить все ваши записи для последующего использования
Слайд 26Примеры применения
Тренировочные упражнения
МатериалМатериал к урокам
Химия
Разное
