Презентация, доклад на тему Информатика Дискретное (цифровое) представление графической информации

колледж»
Денисенко Я.С.

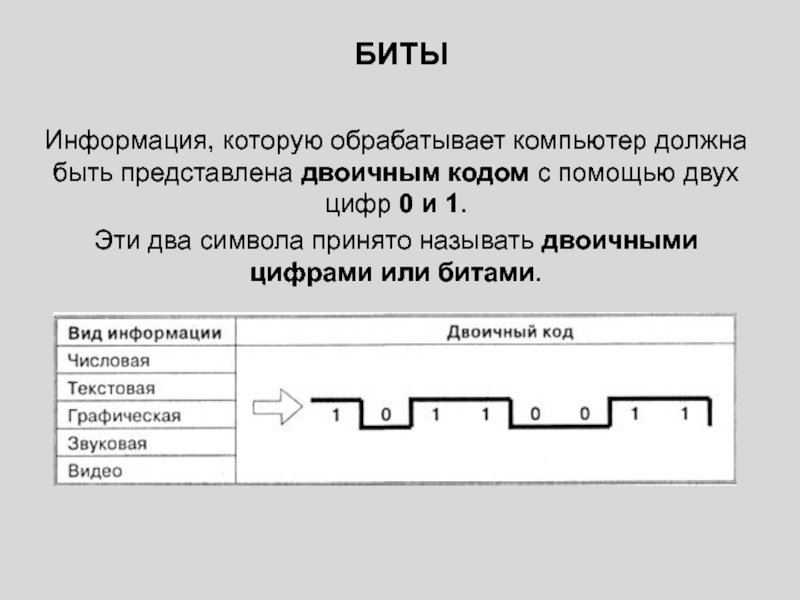

двух цифр 0 и 1.
Эти два символа принято называть двоичными цифрами или битами.

БИТЫ

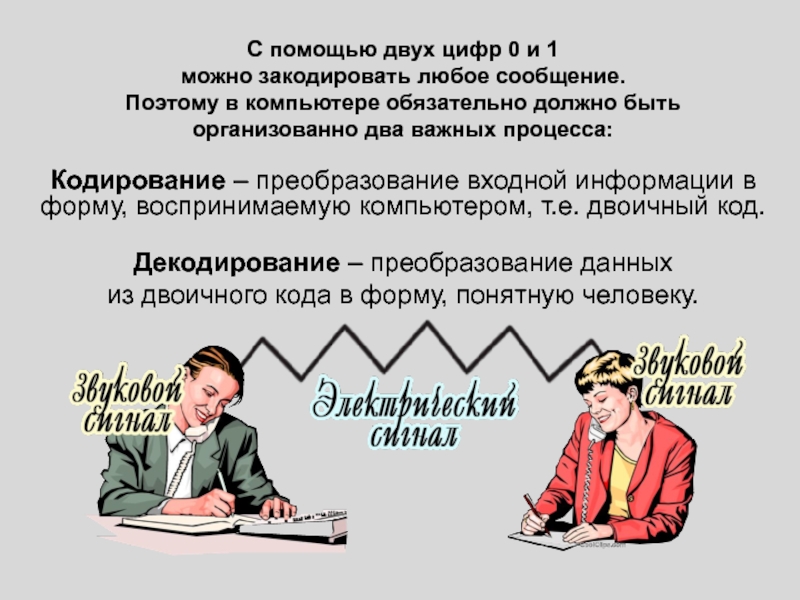

Поэтому в компьютере обязательно должно быть
организованно два важных процесса:

Кодирование – преобразование входной информации в форму, воспринимаемую компьютером, т.е. двоичный код.
Декодирование – преобразование данных
из двоичного кода в форму, понятную человеку.

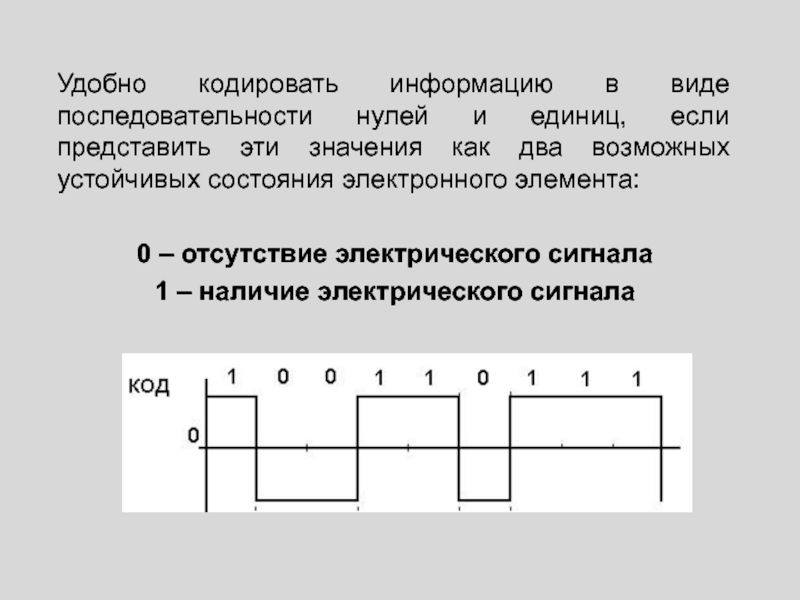

эти значения как два возможных устойчивых состояния электронного элемента:

0 – отсутствие электрического сигнала
1 – наличие электрического сигнала

значения изменяются непрерывно.
ДИСКРЕТНОЕ представление - физическая величина принимает конечное множество значений, причем ее величина изменяется скачкообразно.

Формы кодирования:

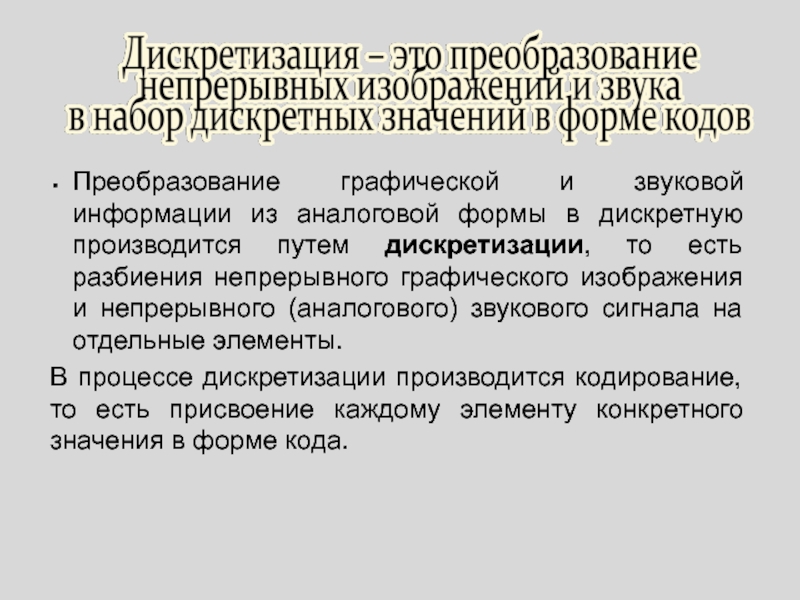

путем дискретизации, то есть разбиения непрерывного графического изображения и непрерывного (аналогового) звукового сигнала на отдельные элементы.
В процессе дискретизации производится кодирование, то есть присвоение каждому элементу конкретного значения в форме кода.

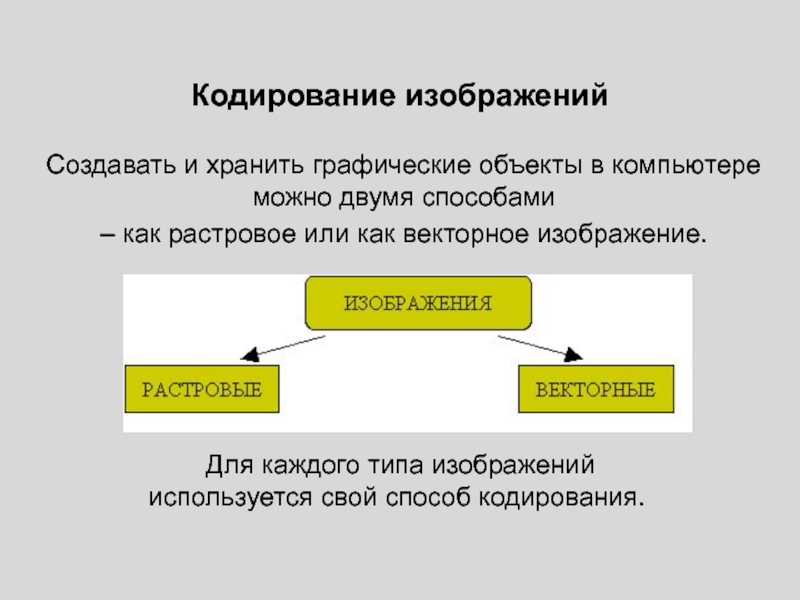

как растровое или как векторное изображение.

Кодирование изображений

Для каждого типа изображений
используется свой способ кодирования.

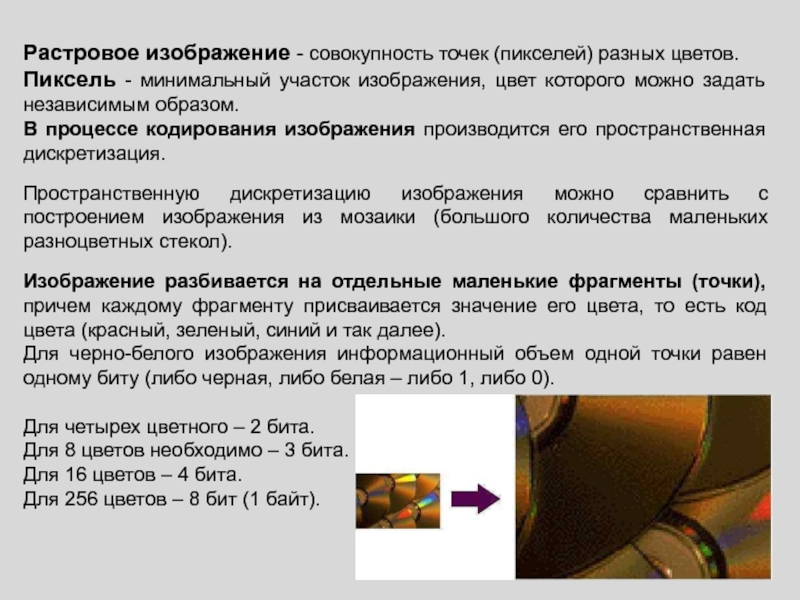

участок изображения, цвет которого можно задать независимым образом.
В процессе кодирования изображения производится его пространственная дискретизация.

Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол).

Изображение разбивается на отдельные маленькие фрагменты (точки), причем каждому фрагменту присваивается значение его цвета, то есть код цвета (красный, зеленый, синий и так далее).
Для черно-белого изображения информационный объем одной точки равен одному биту (либо черная, либо белая – либо 1, либо 0).

Для четырех цветного – 2 бита.
Для 8 цветов необходимо – 3 бита.
Для 16 цветов – 4 бита.
Для 256 цветов – 8 бит (1 байт).

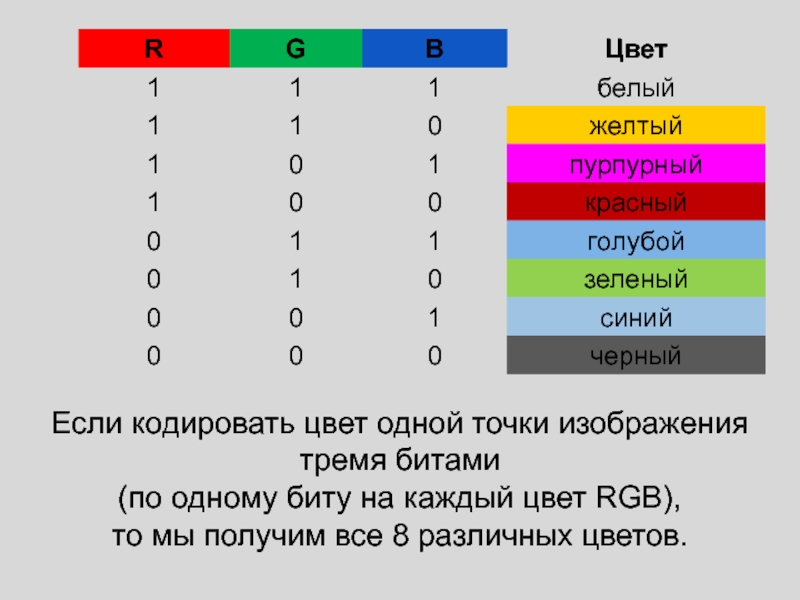

на каждый цвет RGB), то мы получим все 8 различных цветов.

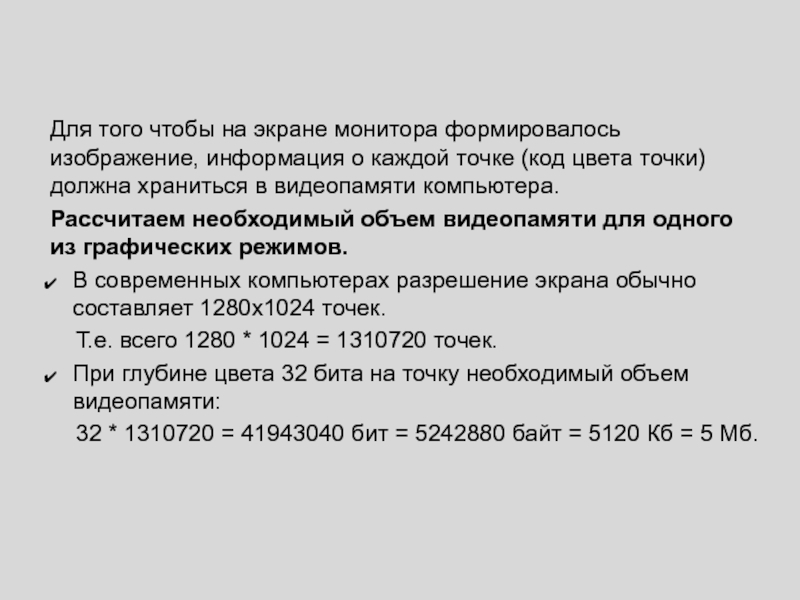

точке (код цвета точки) должна храниться в видеопамяти компьютера.
Рассчитаем необходимый объем видеопамяти для одного из графических режимов.
В современных компьютерах разрешение экрана обычно составляет 1280х1024 точек.
Т.е. всего 1280 * 1024 = 1310720 точек.
При глубине цвета 32 бита на точку необходимый объем видеопамяти:
32 * 1310720 = 41943040 бит = 5242880 байт = 5120 Кб = 5 Мб.

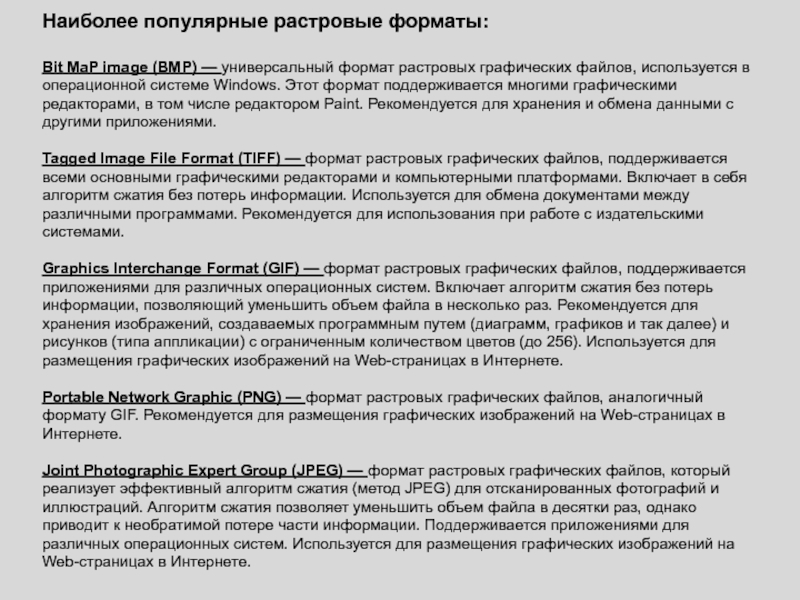

графических файлов, используется в операционной системе Windows. Этот формат поддерживается многими графическими редакторами, в том числе редактором Paint. Рекомендуется для хранения и обмена данными с другими приложениями.

Tagged Image File Format (TIFF) — формат растровых графических файлов, поддерживается всеми основными графическими редакторами и компьютерными платформами. Включает в себя алгоритм сжатия без потерь информации. Используется для обмена документами между различными программами. Рекомендуется для использования при работе с издательскими системами.

Graphics Interchange Format (GIF) — формат растровых графических файлов, поддерживается приложениями для различных операционных систем. Включает алгоритм сжатия без потерь информации, позволяющий уменьшить объем файла в несколько раз. Рекомендуется для хранения изображений, создаваемых программным путем (диаграмм, графиков и так далее) и рисунков (типа аппликации) с ограниченным количеством цветов (до 256). Используется для размещения графических изображений на Web-страницах в Интернете.

Portable Network Graphic (PNG) — формат растровых графических файлов, аналогичный формату GIF. Рекомендуется для размещения графических изображений на Web-страницах в Интернете.

Joint Photographic Expert Group (JPEG) — формат растровых графических файлов, который реализует эффективный алгоритм сжатия (метод JPEG) для отсканированных фотографий и иллюстраций. Алгоритм сжатия позволяет уменьшить объем файла в десятки раз, однако приводит к необратимой потере части информации. Поддерживается приложениями для различных операционных систем. Используется для размещения графических изображений на Web-страницах в Интернете.

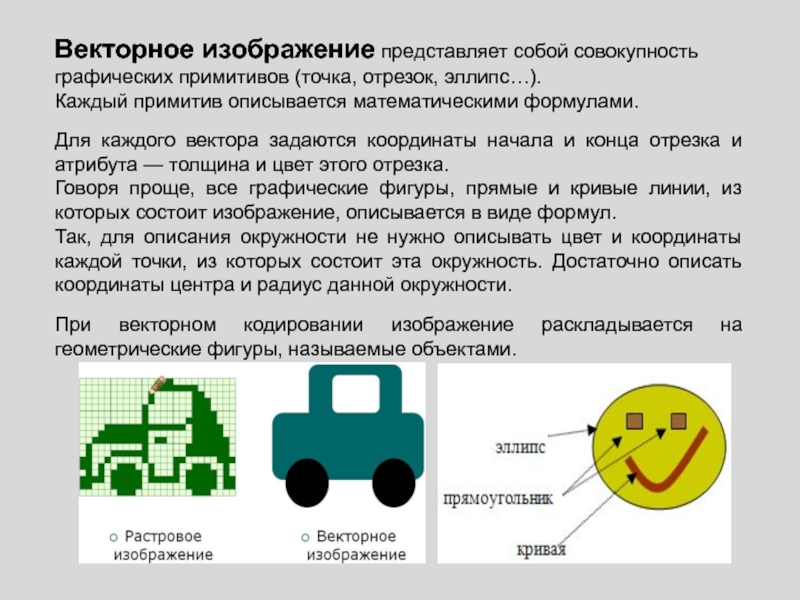

примитив описывается математическими формулами.

Для каждого вектора задаются координаты начала и конца отрезка и атрибута — толщина и цвет этого отрезка.
Говоря проще, все графические фигуры, прямые и кривые линии, из которых состоит изображение, описывается в виде формул.
Так, для описания окружности не нужно описывать цвет и координаты каждой точки, из которых состоит эта окружность. Достаточно описать координаты центра и радиус данной окружности.

При векторном кодировании изображение раскладывается на геометрические фигуры, называемые объектами.

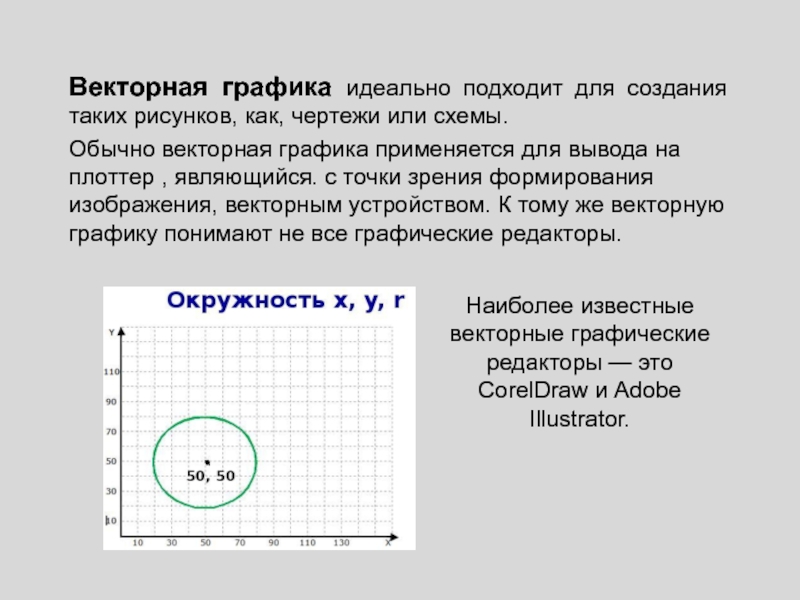

схемы.
Обычно векторная графика применяется для вывода на плоттер , являющийся. с точки зрения формирования изображения, векторным устройством. К тому же векторную графику понимают не все графические редакторы.

Наиболее известные векторные графические редакторы — это CorelDraw и Adobe Illustrator.
