Презентация, доклад на тему Графиктік объектілерді құру процедуралары
Содержание
- 1. Графиктік объектілерді құру процедуралары
- 2. Экрандағы нүктелер координаталары
- 3. PutPixel(x,y : integer; color : word);
- 4. Line процедурасы -бастапқы және соңғы нүктелерінің көрсетілген
- 5. Сызық стилдері Тұрақты Оның
- 6. SetColor(color:word); - процедурасы қолданылады, мұндағы color –
- 7. Rectangle (x1,y1,x2,y2:integer); процедурасы арқылы сызылған төртбұрыш
- 8. Bar (x1,y1,x2,y2:integer); - мұнда ағымдағы түспен іші
- 9. Circle(x,y:integer;r:word); - шеңбер сызу процедурасы, мұндағы x,y
- 10. Ellipse (x,y:integer; b1,b2,rx,ry); - эллипс доғасын сызады,
- 11. Outtext(text:string); - процедурасы арқылы берілген орнынан бастап

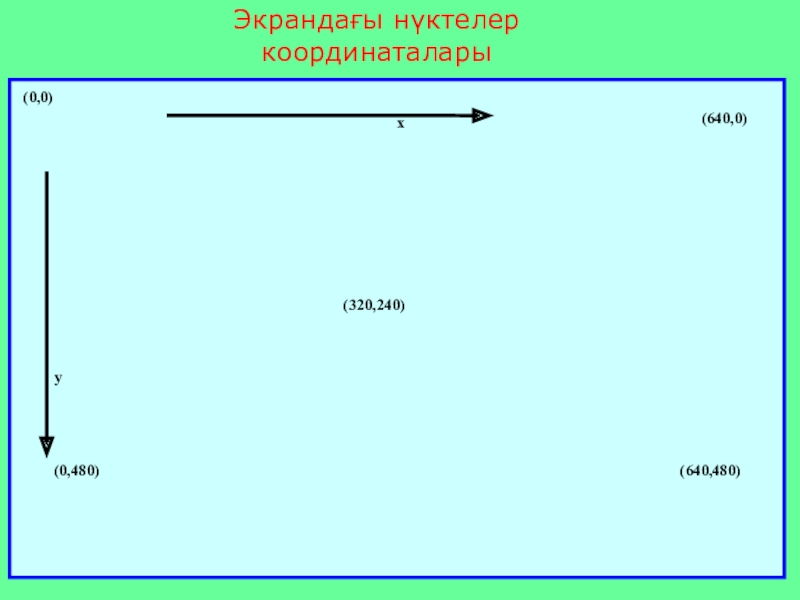

Экрандағы нүктелер координаталары
Слайд 3

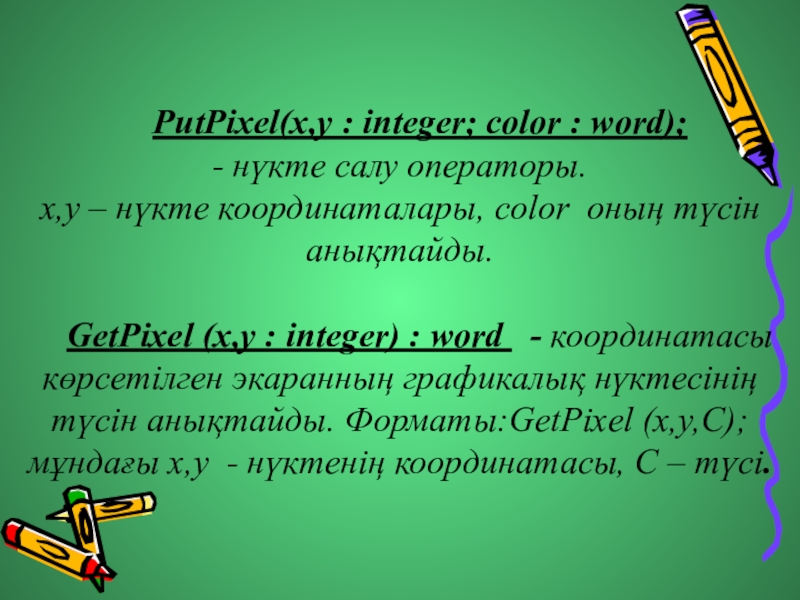

PutPixel(x,y : integer; color : word);
- нүкте салу операторы.
x,y –
нүкте координаталары, color оның түсін анықтайды.
GetPixel (x,y : integer) : word - координатасы көрсетілген экаранның графикалық нүктесінің түсін анықтайды. Форматы:GetPixel (х,у,С); мұндағы х,у - нүктенің координатасы, С – түсі.

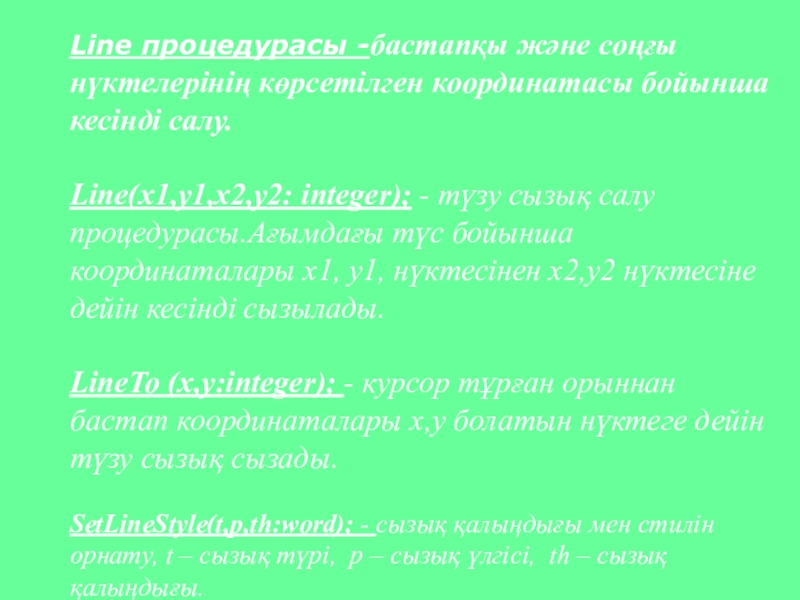

Слайд 4Line процедурасы -бастапқы және соңғы нүктелерінің көрсетілген координатасы бойынша кесінді салу.
Line(x1,y1,x2,y2:
integer); - түзу сызық салу процедурасы.Ағымдағы түс бойынша координаталары x1, y1, нүктесінен x2,y2 нүктесіне дейін кесінді сызылады.
LineTo (x,y:integer); - курсор тұрған орыннан бастап координаталары x,y болатын нүктеге дейін түзу сызық сызады.
SetLineStyle(t,p,th:word); - сызық қалыңдығы мен стилін орнату, t – сызық түрі, p – сызық үлгісі, th – сызық қалыңдығы.
LineTo (x,y:integer); - курсор тұрған орыннан бастап координаталары x,y болатын нүктеге дейін түзу сызық сызады.
SetLineStyle(t,p,th:word); - сызық қалыңдығы мен стилін орнату, t – сызық түрі, p – сызық үлгісі, th – сызық қалыңдығы.
Слайд 5

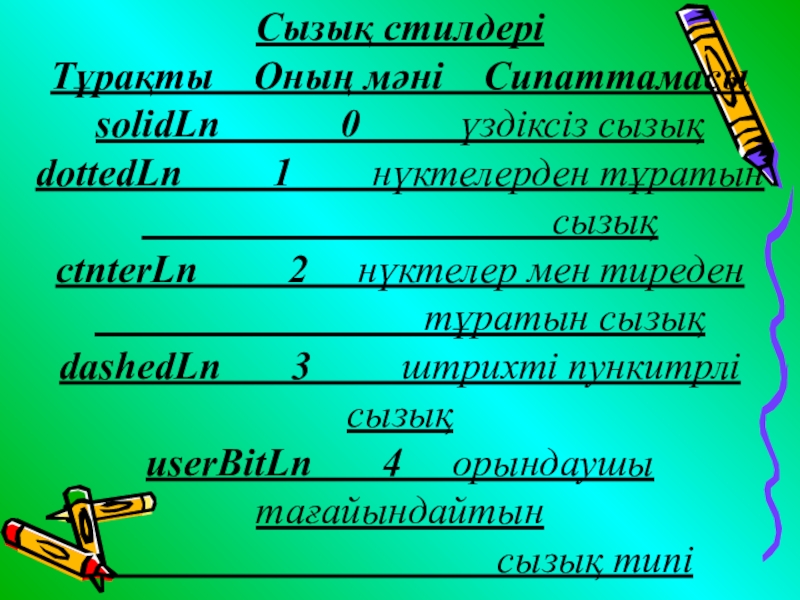

Сызық стилдері
Тұрақты Оның мәні Сипаттамасы solidLn
0 үздіксіз сызық
dottedLn 1 нүктелерден тұратын
сызық
ctnterLn 2 нүктелер мен тиреден
тұратын сызық
dashedLn 3 штрихті пункитрлі сызық
userBitLn 4 орындаушы тағайындайтын
сызық типі
Слайд 6

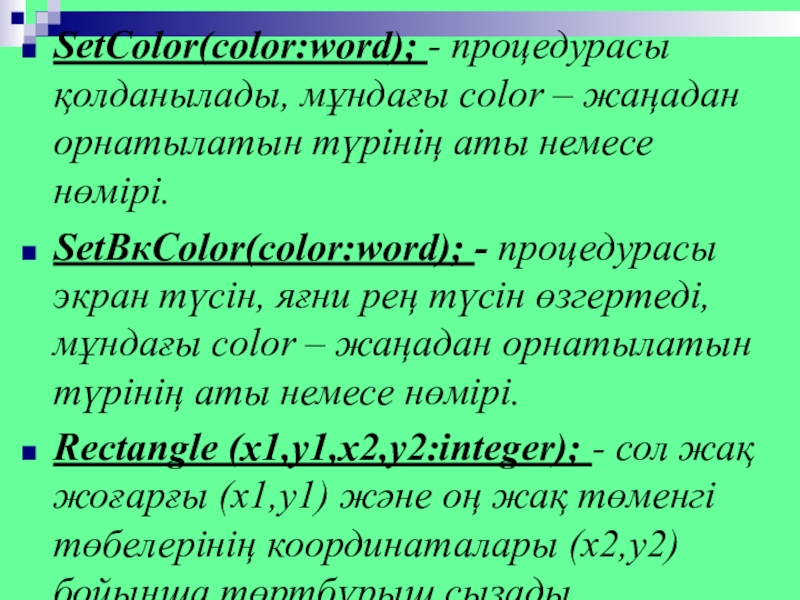

SetColor(color:word); - процедурасы қолданылады, мұндағы color – жаңадан орнатылатын түрінің аты
немесе нөмірі.
SetВкColor(color:word); - процедурасы экран түсін, яғни рең түсін өзгертеді, мұндағы color – жаңадан орнатылатын түрінің аты немесе нөмірі.
Rectangle (x1,y1,x2,y2:integer); - сол жақ жоғарғы (х1,у1) және оң жақ төменгі төбелерінің координаталары (х2,у2) бойынша төртбұрыш сызады.
SetВкColor(color:word); - процедурасы экран түсін, яғни рең түсін өзгертеді, мұндағы color – жаңадан орнатылатын түрінің аты немесе нөмірі.
Rectangle (x1,y1,x2,y2:integer); - сол жақ жоғарғы (х1,у1) және оң жақ төменгі төбелерінің координаталары (х2,у2) бойынша төртбұрыш сызады.
Слайд 8

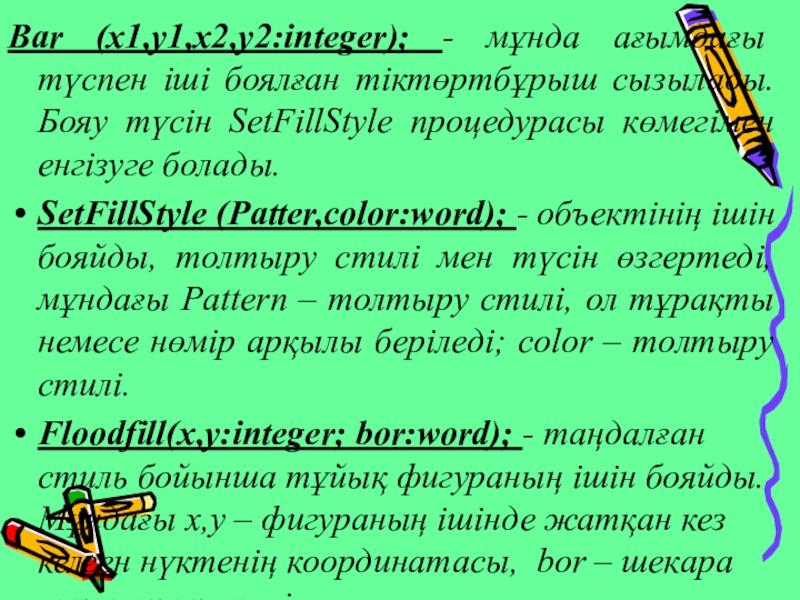

Bar (x1,y1,x2,y2:integer); - мұнда ағымдағы түспен іші боялған тіктөртбұрыш сызылады. Бояу
түсін SetFillStyle процедурасы көмегімен енгізуге болады.
SetFillStyle (Patter,color:word); - объектінің ішін бояйды, толтыру стилі мен түсін өзгертеді, мұндағы Pattern – толтыру стилі, ол тұрақты немесе нөмір арқылы беріледі; color – толтыру стилі.
Floodfill(x,y:integer; bor:word); - таңдалған стиль бойынша тұйық фигураның ішін бояйды. Мұндағы x,y – фигураның ішінде жатқан кез келген нүктенің координатасы, bor – шекара сызығының түсі.
SetFillStyle (Patter,color:word); - объектінің ішін бояйды, толтыру стилі мен түсін өзгертеді, мұндағы Pattern – толтыру стилі, ол тұрақты немесе нөмір арқылы беріледі; color – толтыру стилі.
Floodfill(x,y:integer; bor:word); - таңдалған стиль бойынша тұйық фигураның ішін бояйды. Мұндағы x,y – фигураның ішінде жатқан кез келген нүктенің координатасы, bor – шекара сызығының түсі.
Слайд 9

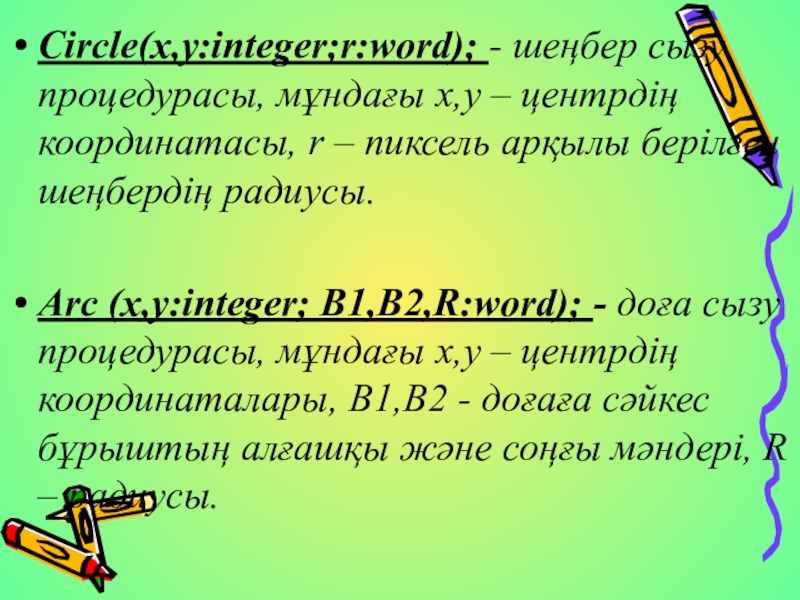

Circle(x,y:integer;r:word); - шеңбер сызу процедурасы, мұндағы x,y – центрдің координатасы, r
– пиксель арқылы берілген шеңбердің радиусы.
Arc (x,y:integer; B1,B2,R:word); - доға сызу процедурасы, мұндағы x,y – центрдің координаталары, B1,B2 - доғаға сәйкес бұрыштың алғашқы және соңғы мәндері, R – радиусы.
Arc (x,y:integer; B1,B2,R:word); - доға сызу процедурасы, мұндағы x,y – центрдің координаталары, B1,B2 - доғаға сәйкес бұрыштың алғашқы және соңғы мәндері, R – радиусы.
Слайд 10

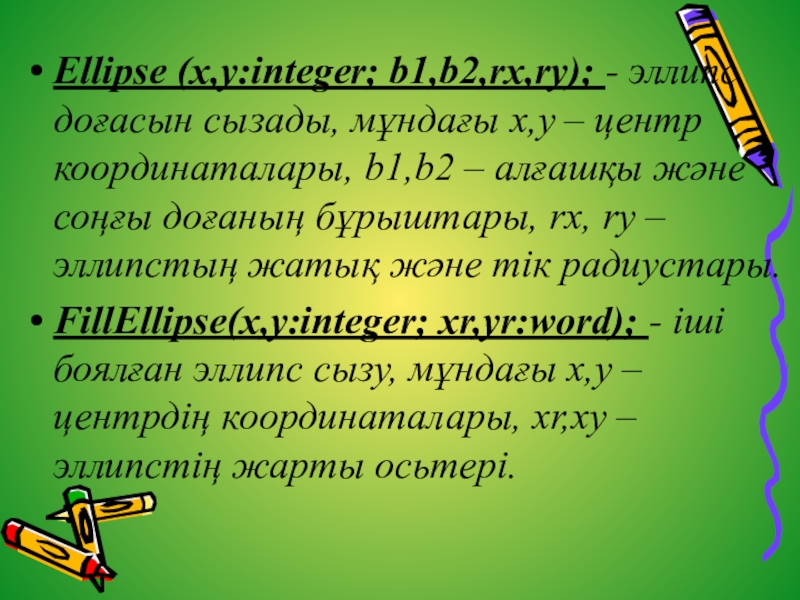

Ellipse (x,y:integer; b1,b2,rx,ry); - эллипс доғасын сызады, мұндағы x,y – центр
координаталары, b1,b2 – алғашқы және соңғы доғаның бұрыштары, rx, ry – эллипстың жатық және тік радиустары.
FillEllipse(x,y:integer; xr,yr:word); - іші боялған эллипс сызу, мұндағы x,y – центрдің координаталары, xr,xy –эллипстің жарты осьтері.
FillEllipse(x,y:integer; xr,yr:word); - іші боялған эллипс сызу, мұндағы x,y – центрдің координаталары, xr,xy –эллипстің жарты осьтері.
Слайд 11
Outtext(text:string); - процедурасы арқылы берілген орнынан бастап экранға мәтін жолын шығаруға
болады.
Outtextxy(x,y:integer;tex:string); процедурасы. Мұндағы x,y – мәтін жазылатын жолдың алғашқы басталатын орнының координаталары, tex – мәтін, ол апостроф ішіне жазылады
Outtextxy(x,y:integer;tex:string); процедурасы. Мұндағы x,y – мәтін жазылатын жолдың алғашқы басталатын орнының координаталары, tex – мәтін, ол апостроф ішіне жазылады
