Презентация, доклад на тему Графикалық обьектілер 9 класс

Содержание

Сабақтың мақсаты:Білімділік. Оқушыларды компьютермен текстік және графикалық обектілермен жұмыс істеп үйрену және әдістерін біліу іс-әрекетін ұйымдастыру;Дамытушылық. Оқушының бірлескен әрекеттер құндылығын сензінуіне көмектесу;Тәрбиелік.Оқушыларды өздігінен жұмыс істеуге және адамгершілікке баулу.

Слайд 1Сабақтың тақырыбы
Графикалық обьектілер

Сабақтың тақырыбыГрафикалық обьектілер

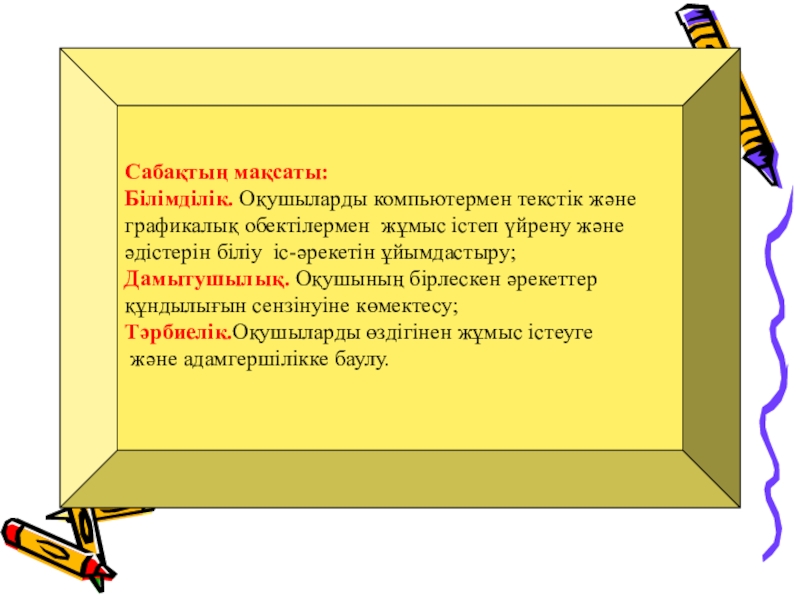

Слайд 2Сабақтың мақсаты:
Білімділік. Оқушыларды компьютермен текстік және
графикалық обектілермен жұмыс істеп үйрену

және
әдістерін біліу іс-әрекетін ұйымдастыру;
Дамытушылық. Оқушының бірлескен әрекеттер
құндылығын сензінуіне көмектесу;
Тәрбиелік.Оқушыларды өздігінен жұмыс істеуге
және адамгершілікке баулу.

Сабақтың мақсаты:Білімділік. Оқушыларды компьютермен текстік және графикалық обектілермен жұмыс істеп үйрену және әдістерін біліу іс-әрекетін ұйымдастыру;Дамытушылық. Оқушының

Слайд 3Сабақтың түрі:жаңа сабақ
Сабақтың әдісі: түсіндірмелі
Сабақтың көрнекілігі: экран, компьютер, слайдтар
Сабақтың барысы:
Ұйымдасытру кезеңі:

(1-2 мин)
Оқушылармен амандасу, түгендеу, сабаққа даярлығын қадағалау

Сабақтың түрі:жаңа сабақСабақтың әдісі: түсіндірмеліСабақтың көрнекілігі: экран, компьютер, слайдтарСабақтың барысы:Ұйымдасытру кезеңі: (1-2 мин) Оқушылармен амандасу, түгендеу, сабаққа

Слайд 4Компьютермен текстік және графикалық режимде жұыс істеу кезінде мынадай процедуралары мен

функциялары бар модульдермен танысамыз:

1. Сурет салу және тексті шығару үшін қажет Graph және Crt модульдерінің процеуралары мен функциялары.
2. Сызықтың типі, үлгісі және қалыңдығы(SetLineStyle процедурасы).
3. Қаріптерді басқару(SetTextStyle процедурасын).
4. Штрихтау тұрақтылары d (SetFillStyle процедурасы).
5. Текст түрлері C (Text Color).

Компьютермен текстік және графикалық режимде жұыс істеу кезінде мынадай процедуралары мен функциялары бар модульдермен танысамыз:1. Сурет салу

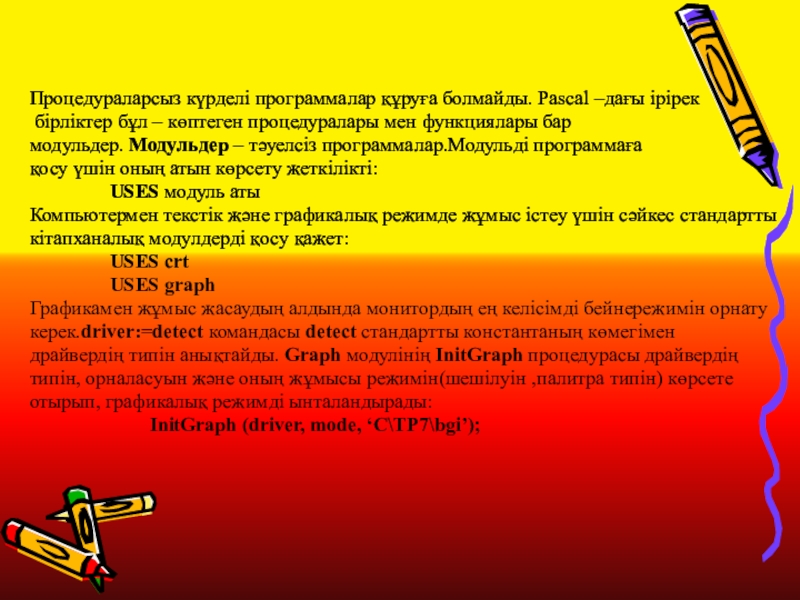

Слайд 5Процедураларсыз күрделі программалар құруға болмайды. Pascal –дағы ірірек
бірліктер бұл –

көптеген процедуралары мен функциялары бар
модульдер. Модульдер – тәуелсіз программалар.Модульді программаға
қосу үшін оның атын көрсету жеткілікті:
USES модуль аты
Компьютермен текстік және графикалық режимде жұмыс істеу үшін сәйкес стандартты
кітапханалық модулдерді қосу қажет:
USES crt
USES graph
Графикамен жұмыс жасаудың алдында монитордың ең келісімді бейнережимін орнату
керек.driver:=detect командасы detect стандартты константаның көмегімен
драйвердің типін анықтайды. Graph модулінің InitGraph процедурасы драйвердің
типін, орналасуын және оның жұмысы режимін(шешілуін ,палитра типін) көрсете
отырып, графикалық режимді ынталандырады:
InitGraph (driver, mode, ‘C\TP7\bgi’);
Процедураларсыз күрделі программалар құруға болмайды. Pascal –дағы ірірек бірліктер бұл – көптеген процедуралары мен функциялары бармодульдер. Модульдер

Слайд 8О
Х
У
50
100
150
200
250
300
350
400
450
500
550
600
640
50
100
150
200
300
250
350
400
440
480
Х=640
Y=480

ОХУ5010015020025030035040045050055060064050100150200300250350400440480Х=640Y=480

Слайд 9О
Х
У
50
100
150
200
250
300
350
400
450
500
550
600
640
50
100
150
200
300
250
350
400
440
480

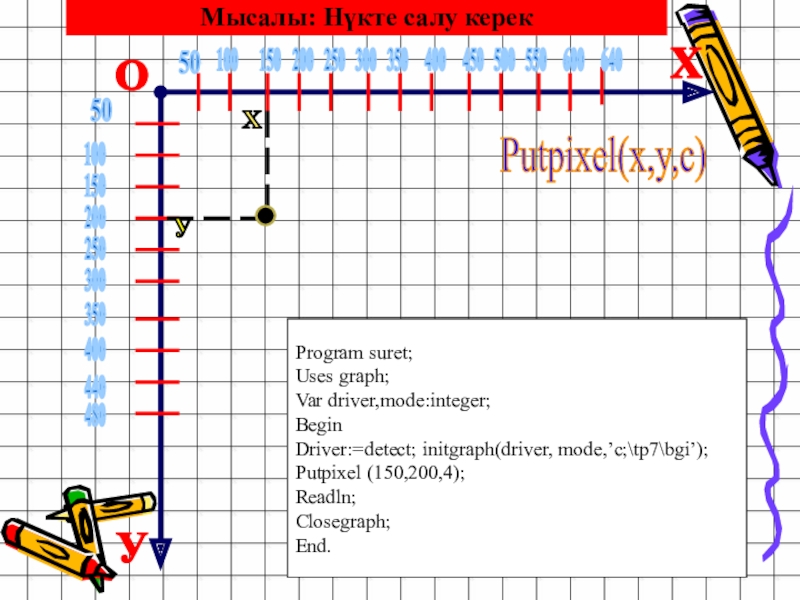

Мысалы: Нүкте салу керек
Х
У
Putpixel(x,y,c)
Program suret;
Uses graph;
Var driver,mode:integer;
Begin
Driver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);
Putpixel (150,200,4);
Readln;
Closegraph;
End.

ОХУ5010015020025030035040045050055060064050100150200300250350400440480Мысалы: Нүкте салу керекХУPutpixel(x,y,c)Program suret;Uses graph;Var driver,mode:integer;BeginDriver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);Putpixel (150,200,4);Readln;Closegraph;End.

Слайд 11О
Х
У
50
100
150
200
250
300
350
400
450
500
550
600
640
50
100
150
200
300
250
350
400
440
480
Мысалы: шеңдер салу керек
Х
У
R
Program suret;
Uses graph;
Var driver,mode:integer;
Begin
Driver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);
Putpixel (150,200,4);
Circle (150,200,50);
Readln;
Closegraph;
End.
Circle(x,y,R)

ОХУ5010015020025030035040045050055060064050100150200300250350400440480Мысалы: шеңдер салу керекХУRProgram suret;Uses graph;Var driver,mode:integer;BeginDriver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);Putpixel (150,200,4);Circle (150,200,50);Readln;Closegraph;End.Circle(x,y,R)

Слайд 13О
Х
У
50
100
150
200
250
300
350
400
450
500
550
600
640
50
100
150
200
300
250
350
400
440
480

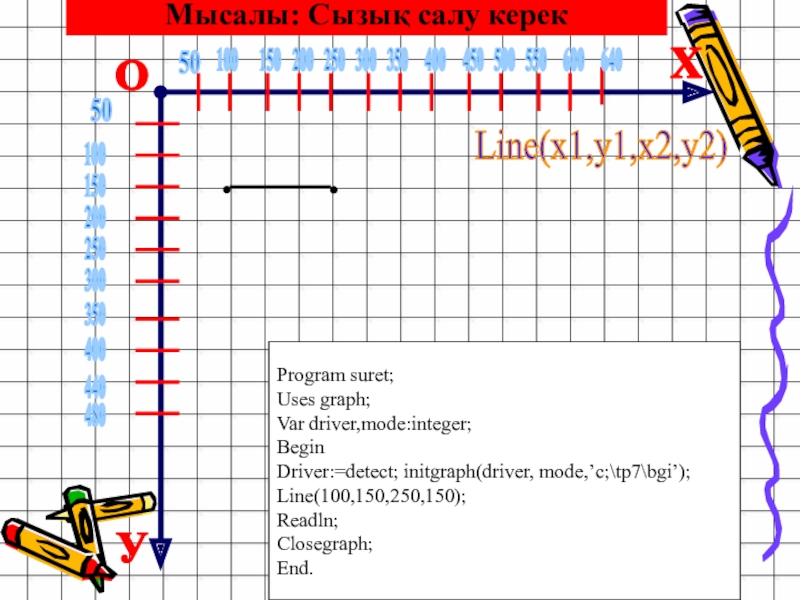

Мысалы: Cызық салу керек
Line(x1,y1,x2,y2)
Program suret;
Uses graph;
Var driver,mode:integer;
Begin
Driver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);
Line(100,150,250,150);
Readln;
Closegraph;
End.

ОХУ5010015020025030035040045050055060064050100150200300250350400440480Мысалы: Cызық салу керекLine(x1,y1,x2,y2)Program suret;Uses graph;Var driver,mode:integer;BeginDriver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);Line(100,150,250,150);Readln;Closegraph;End.

Слайд 14О
Х
У
50
100
150
200
250
300
350
400
450
500
550
600
640
50
100
150
200
300
250
350
400
440
480

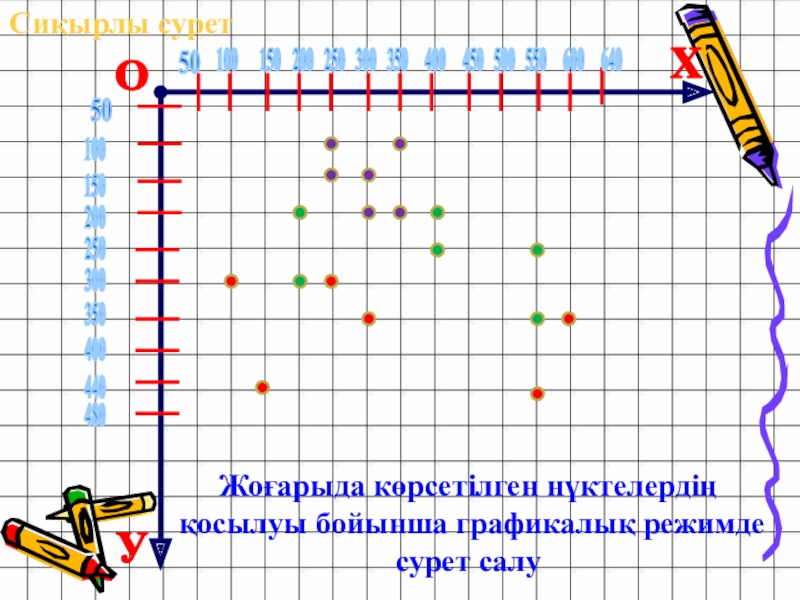

Жоғарыда көрсетілген нүктелердің
қосылуы бойынша графикалық режимде
сурет салу
Сиқырлы сурет

ОХУ5010015020025030035040045050055060064050100150200300250350400440480Жоғарыда көрсетілген нүктелердің қосылуы бойынша графикалық режимде сурет салуСиқырлы сурет

Слайд 15Program suret;
Uses graph;
Var driver,mode:integer;
Begin
Driver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);
Setbkcolor(2); Setcolor(9);
Line(75,100,125,50);
Line(152,50,150,75);
Line(150,75,225,75);
Line(225,75,250,50);
Line(250,50,300,100);
Line(300,100,300,175);
Line(300,175,250,225);
Line(250,225,225,175);
Line(225,175,225,300);
Line(225,300,200,325);
Line(200,325,125,325);
Line(125,325,125,300);
Line(125,300,175,300);
Line(175,300,200,275);
Line(200,275,200,200);
Line(175,200,150,175);
Line(150,175,125,225);
Line(125,225,75.175);
Setcolor(6);
Circle(225,125,10);
Circle(150,125,10);
Fillellipse(225,125,10,10);
Fillellipse(150,125,10,10);
Readln;
Closegraph;
End.

Program suret;Uses graph;Var driver,mode:integer;BeginDriver:=detect; initgraph(driver, mode,’c;\tp7\bgi’);Setbkcolor(2); Setcolor(9);Line(75,100,125,50);Line(152,50,150,75);Line(150,75,225,75);Line(225,75,250,50);Line(250,50,300,100);Line(300,100,300,175);Line(300,175,250,225);Line(250,225,225,175);Line(225,175,225,300);Line(225,300,200,325);Line(200,325,125,325);Line(125,325,125,300);Line(125,300,175,300);Line(175,300,200,275);Line(200,275,200,200);Line(175,200,150,175);Line(150,175,125,225);Line(125,225,75.175);Setcolor(6);Circle(225,125,10);Circle(150,125,10);Fillellipse(225,125,10,10);Fillellipse(150,125,10,10);Readln;Closegraph;End.

Слайд 16Үйге тапсырма
Оқып келуге: Графикалық обьектілер (71-бет)
Тапсырма:(79-80-бет)
Компьютердің экрнанына келесі фигураларды
шығаратын программа

құрыңдар:
А) жарты айды;
Б)аққаланы ;
В) автомобильді.

Үйге тапсырмаОқып келуге: Графикалық обьектілер (71-бет)Тапсырма:(79-80-бет)Компьютердің экрнанына келесі фигураларды шығаратын программа құрыңдар:А) жарты айды;Б)аққаланы ;В) автомобильді.
