Презентация, доклад на тему Электронные телефонные аппараты

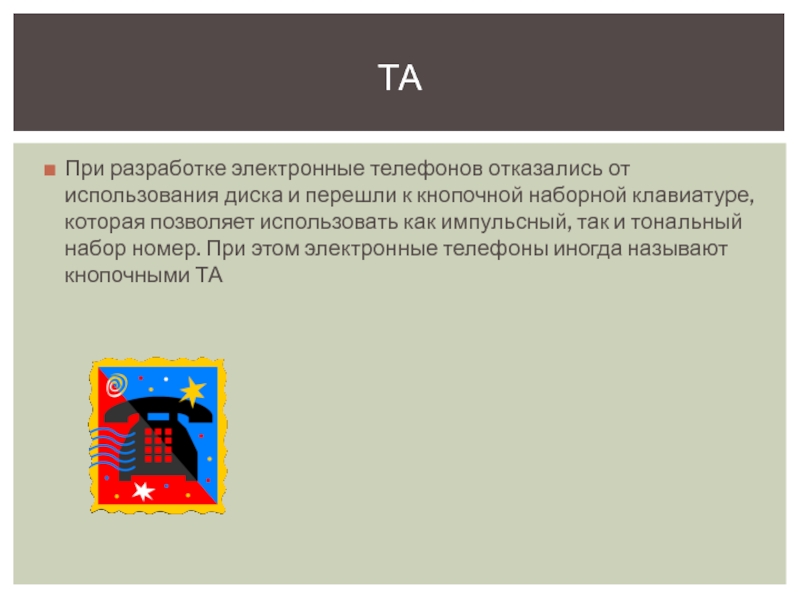

кнопочной наборной клавиатуре, которая позволяет использовать как импульсный, так и тональный набор номер. При этом электронные телефоны иногда называют кнопочными ТА

ТА

и преобразования его в звуковые колебания. Имеется возможность регулировки громкости или полного отключения вызывного устройства. Зуммер электронного ТА выполнен в виде генератора звуковых сигналов и миниатюрного громкоговорителя.

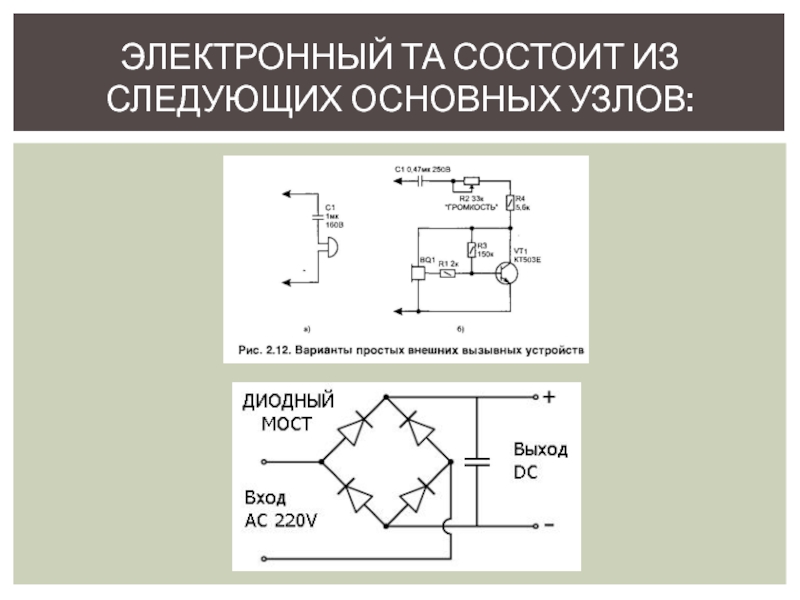

Диодный мост – исключает влияние полярности напряжения линии на полярность включения ТА и позволяет подключать линию к аппарату без учёта полярности проводов

Электронный ТА состоит из следующих основных узлов:

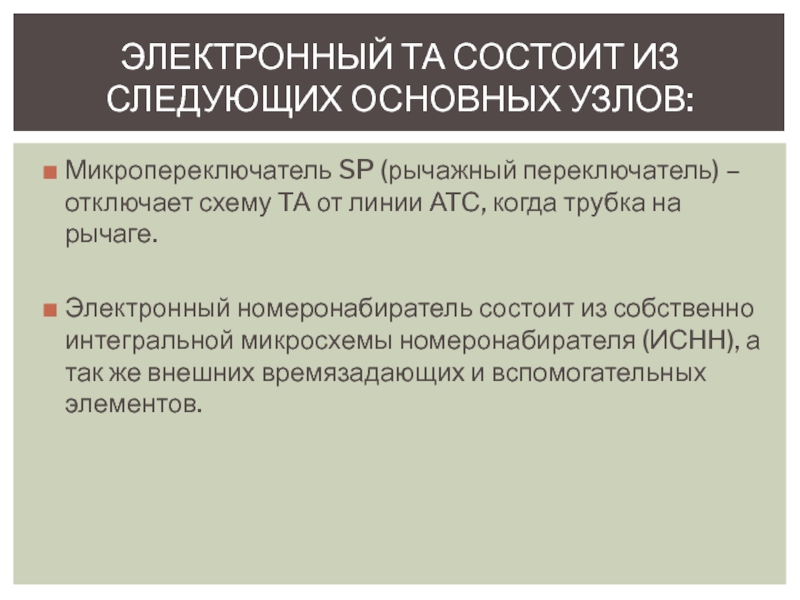

когда трубка на рычаге.

Электронный номеронабиратель состоит из собственно интегральной микросхемы номеронабирателя (ИСНН), а так же внешних времязадающих и вспомогательных элементов.

Электронный ТА состоит из следующих основных узлов:

запоминание последнего или нескольких набираемых номеров и их автоматический набор
- вырабатывание звуковых, и визуальных сигналов подтверждения нажатия клавиши
- управление контроллером индикатора
- управление доп. запоминающим устройством

Микросхема номеронабирателя (ИСНН) может выполнять следующие функции:

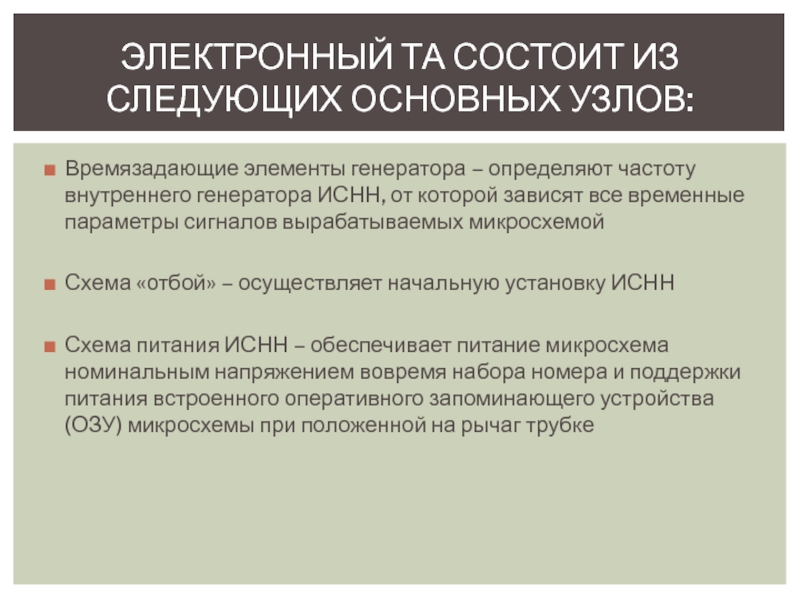

зависят все временные параметры сигналов вырабатываемых микросхемой

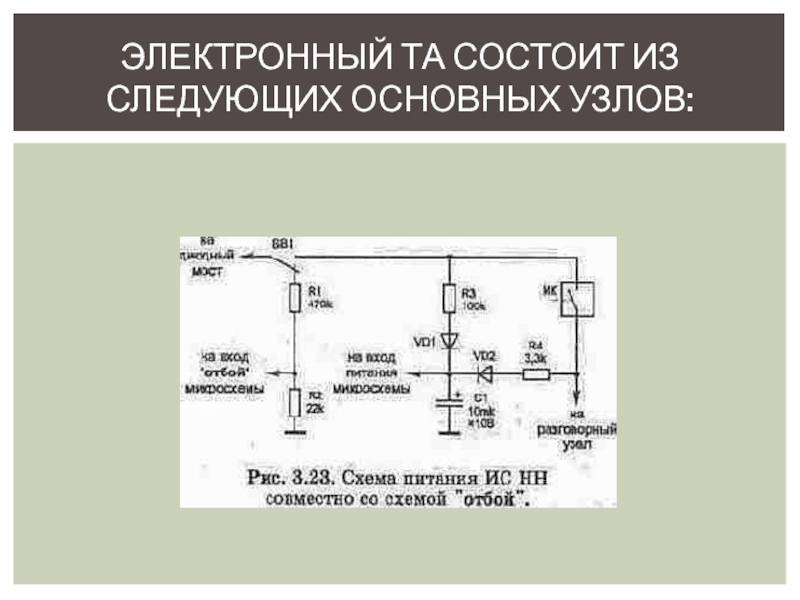

Схема «отбой» – осуществляет начальную установку ИСНН

Схема питания ИСНН – обеспечивает питание микросхема номинальным напряжением вовремя набора номера и поддержки питания встроенного оперативного запоминающего устройства (ОЗУ) микросхемы при положенной на рычаг трубке

Электронный ТА состоит из следующих основных узлов:

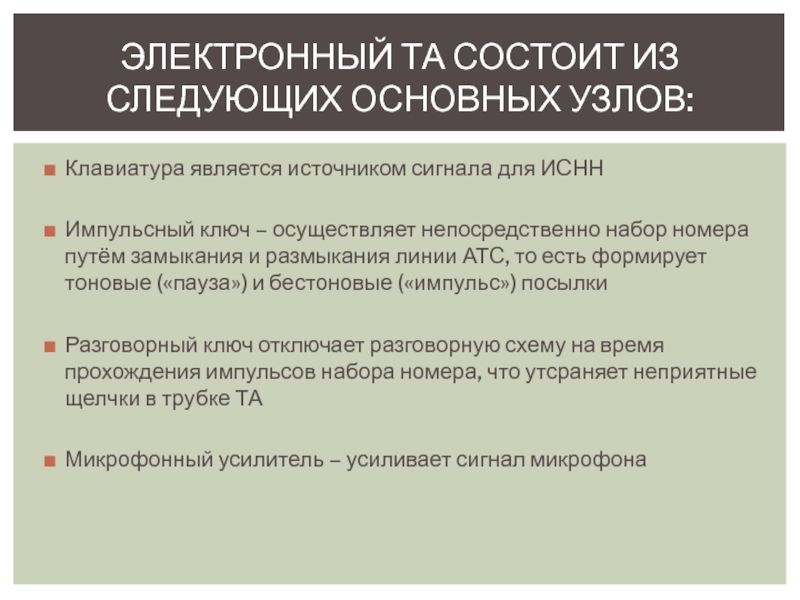

номера путём замыкания и размыкания линии АТС, то есть формирует тоновые («пауза») и бестоновые («импульс») посылки

Разговорный ключ отключает разговорную схему на время прохождения импульсов набора номера, что утсраняет неприятные щелчки в трубке ТА

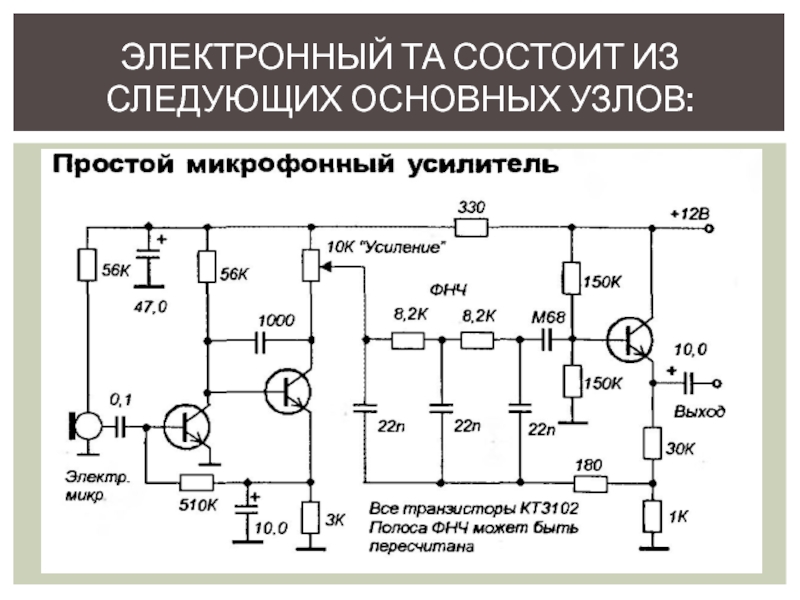

Микрофонный усилитель – усиливает сигнал микрофона

Электронный ТА состоит из следующих основных узлов:

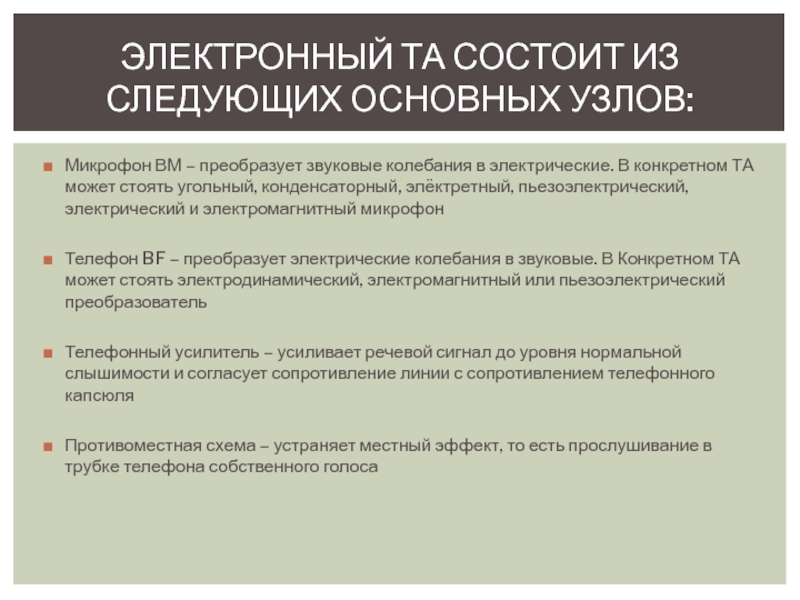

может стоять угольный, конденсаторный, элёктретный, пьезоэлектрический, электрический и электромагнитный микрофон

Телефон BF – преобразует электрические колебания в звуковые. В Конкретном ТА может стоять электродинамический, электромагнитный или пьезоэлектрический преобразователь

Телефонный усилитель – усиливает речевой сигнал до уровня нормальной слышимости и согласует сопротивление линии с сопротивлением телефонного капсюля

Противоместная схема – устраняет местный эффект, то есть прослушивание в трубке телефона собственного голоса

Электронный ТА состоит из следующих основных узлов:
