Презентация, доклад на тему Атау жазулар мен суреттерді пішімдеу

толық тізбек үшін Ом заңы.

шығару.
Білімділік: тұрақты тоқ заңдарын білу, білімдерін тұрмыста, техникада, күнделікті қажеттілікке қолдана білуге үйрету.
Тәрбиелік: іскерлікке, ұқыптылыққа, ынтымақтастыққа тәрбиелеу.
Дамытушылық: Студенттердің ой-өрісін дамытуға, пікір таластыруға, өз бетімен ізденуге, шығармашылықты дамытуға, өзіндік қор жинауға дағдыландыру.
Сабақтың түрі: Жаңа сабақ.

формулалар
Электр тоғының пайдасы мен зияны
Қорытынды

арнайы шама енгізіледі.           Өткізгіштің көлденең қимасы арқылы қандай да бір уақыт аралығында тасымалданатын электр мөлшерінің сол уақыт аралығына қатынасын ток күші деп атаймыз:
                                                   I = q/t
         Халықаралық бірліктер жүйесінде ток күші ампермен (А) өрнектеледі.          1 ампер – вакуумде бір – бірінен 1 м қашықтықта орналасқан, көлденең қимасының ауданы өте аз, шексіз ұзын түзу екі өткізгіштің бойымен өтетін тұрақты ток күші. Мұндай ток ұзындығы өткізгіштердің әрбір кесіндісінде 2*10-7Н-ға тең өзара әрекеттесу күшін тудырады.
                                                     1 мА = 10-3А                                                     1 мкА = 10-6А                                                     1кА = 103А

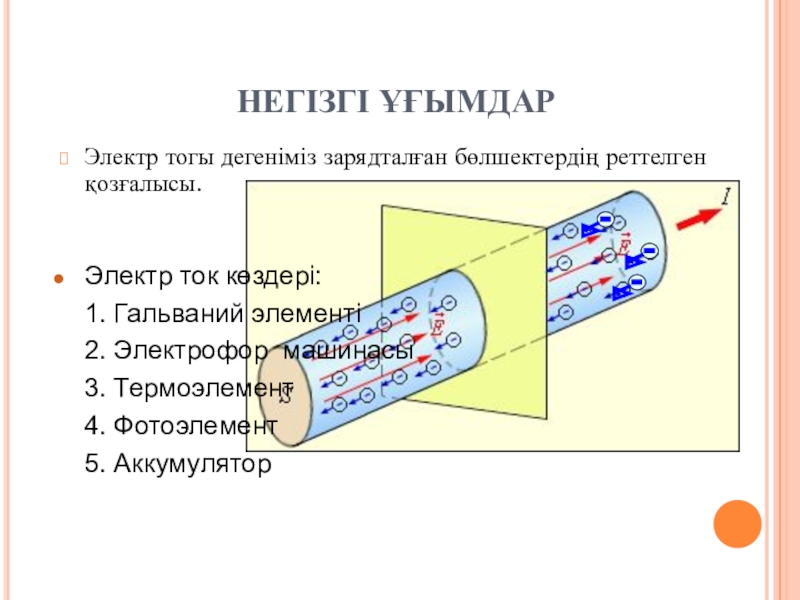

қозғалысы.

Электр ток көздері:

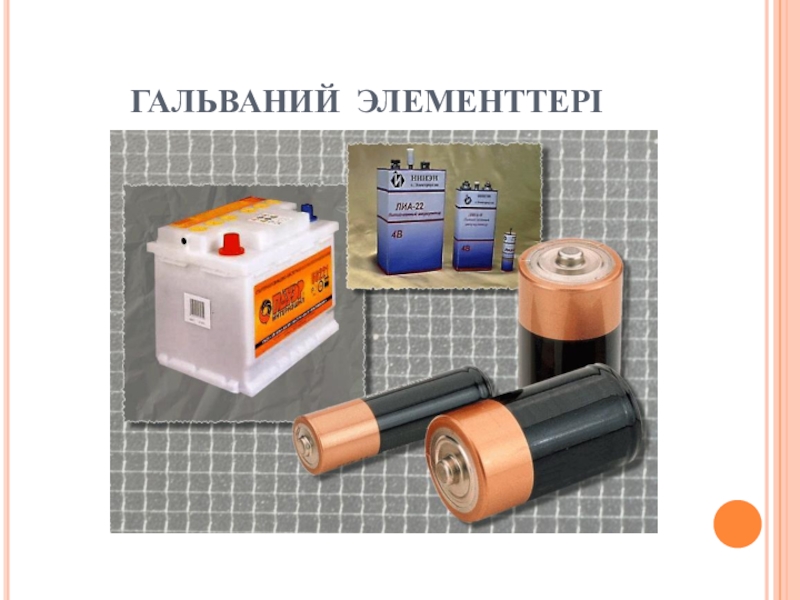

1. Гальваний элементі
2. Электрофор машинасы
3. Термоэлемент
4. Фотоэлемент
5. Аккумулятор

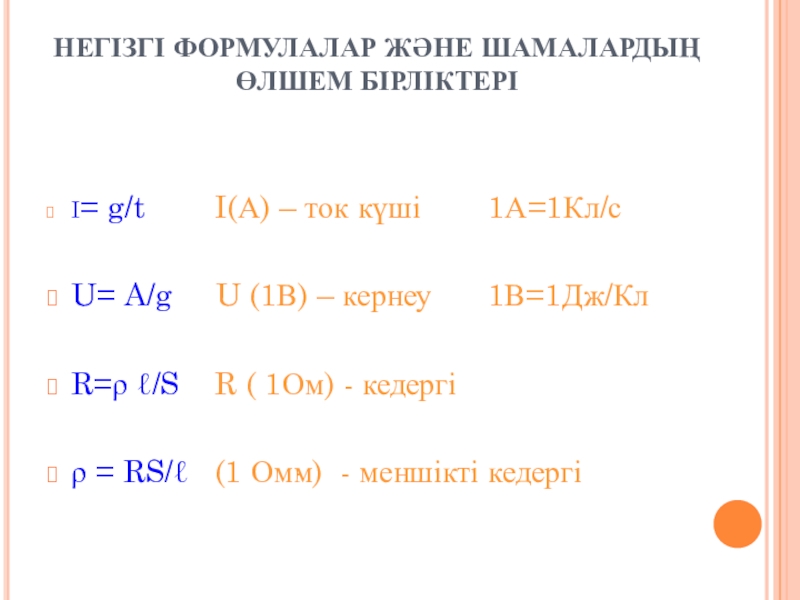

– ток күші 1А=1Кл/с

U= A/g U (1В) – кернеу 1В=1Дж/Кл

R=ρ ℓ/S R ( 1Ом) - кедергі

ρ = RS/ℓ (1 Омּм) - меншікті кедергі

кері пропорцианаль болады.

А. Ампер Г. Ом А. Вольта

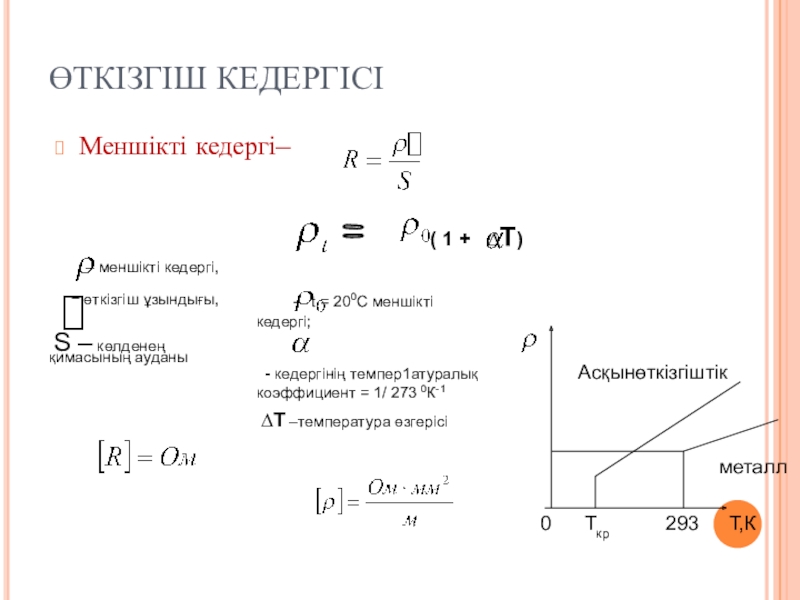

ұзындығы,

S – көлденең қимасының ауданы

= ( 1 + ∆Т)

- t = 200С меншікті кедергі;

- кедергінің темпер1атуралық коэффициент = 1/ 273 0К-1
∆Т –температура өзгерісі

Т,К

0

металл

Асқынөткізгіштік

Ткр

293

I, А

U, В

R1

R2

R3

R1 < R2 < R3

Вольт-амперная характеристика проводников

ЭҚК-не тура пропорционал,толық кедергіге кері пропорционал .

I –ток күші
R –сыртқы кедергі,
r – ішкі кедергі,

R

r

a

b

c

d

r2

r3

r1

R

Rп = r1 + r2 + r3 + R
-толық кедергі

U2

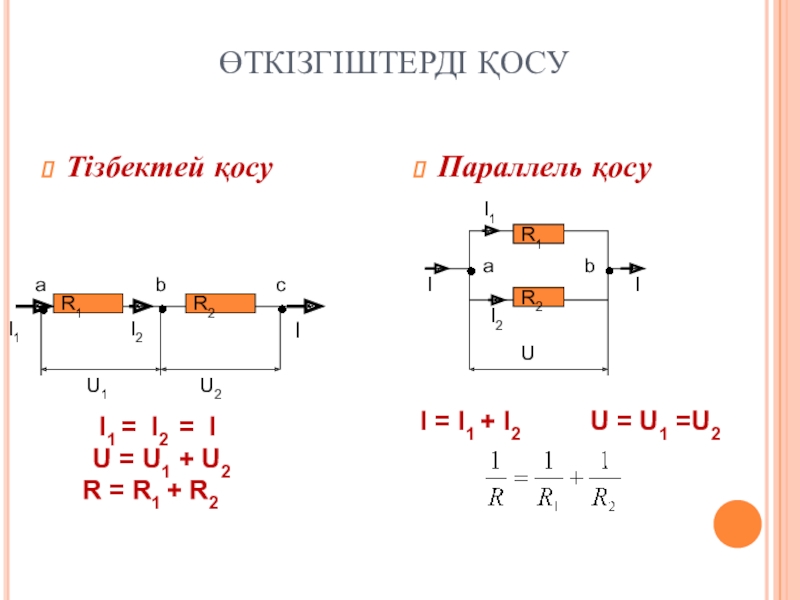

R = R1 + R2

R1

R2

a

b

I

I1

I2

I

U

I = I1 + I2 U = U1 =U2

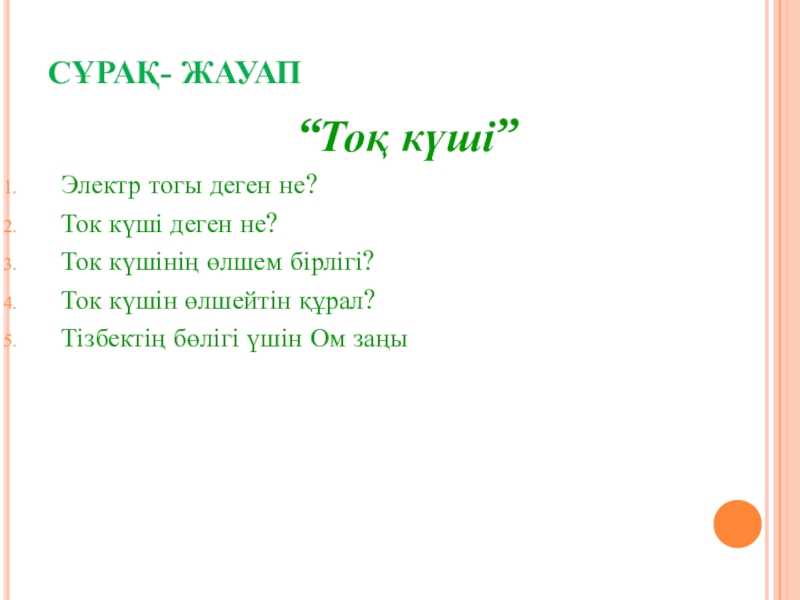

өлшем бірлігі?

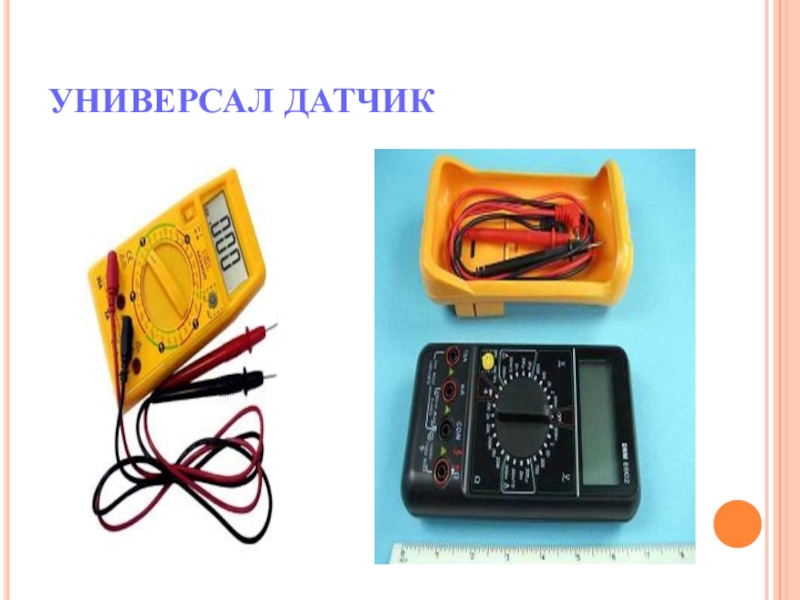

Ток күшін өлшейтін құрал?
Тізбектің бөлігі үшін Ом заңы

құрал?
Э. К. Қ. Неге тең?
Джоуль- Ленц заңы?

тап?
Тізбектеп қосқанда жалпы кедергі неге тең?
Параллель қосқанда жалпы кедергі неге тең?
Толық тізбек үшін Ом заңы.

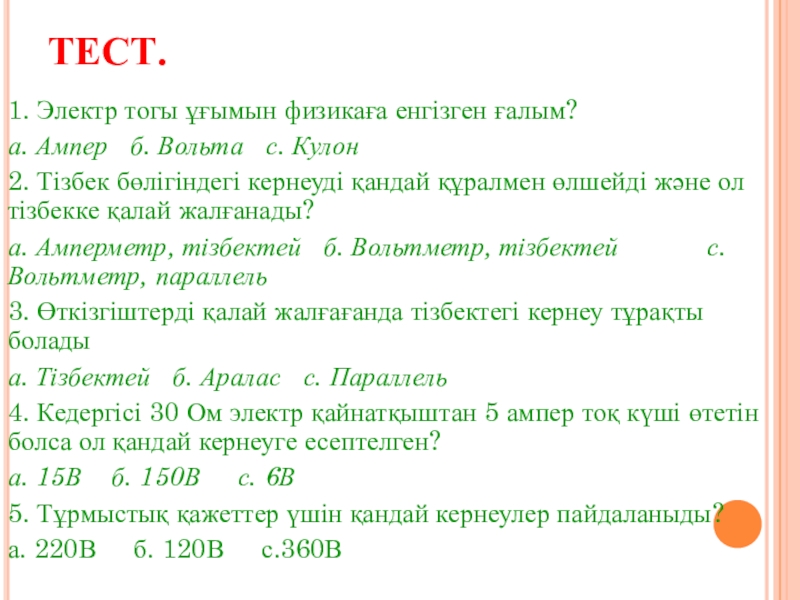

Вольта с. Кулон
2. Тізбек бөлігіндегі кернеуді қандай құралмен өлшейді және ол тізбекке қалай жалғанады?
а. Амперметр, тізбектей б. Вольтметр, тізбектей с. Вольтметр, параллель
3. Өткізгіштерді қалай жалғағанда тізбектегі кернеу тұрақты болады
а. Тізбектей б. Аралас с. Параллель
4. Кедергісі 30 Ом электр қайнатқыштан 5 ампер тоқ күші өтетін болса ол қандай кернеуге есептелген?
а. 15В б. 150В с. 6В
5. Тұрмыстық қажеттер үшін қандай кернеулер пайдаланыды?
а. 220В б. 120В с.360В

с. Жылулық
2. Өткізгіштегі тоқ күшін қандай құралмен өлшейді және ол тізбекке қалай жалғанады?
а. Амперметр, тізбектей б. Амперметр, параллель с. Вольтметр, тізбектей
3. 6 кА болатын тоқ күшін ампермен өрнекте?
а. 0,6 а б. 600 А с. 6000 А
4. Шамнан 5 сек ішінде 45 Кл заряд өткенде тоқ күші неге тең?
а. 225 А б. 9 А с. 15 А
5. Металл өткізгіштердің температурасын арттырғанда тоқ күші қалай өзгереді?
а. Кемиді б. Артады с. Өзгермейді

с. Электрондар

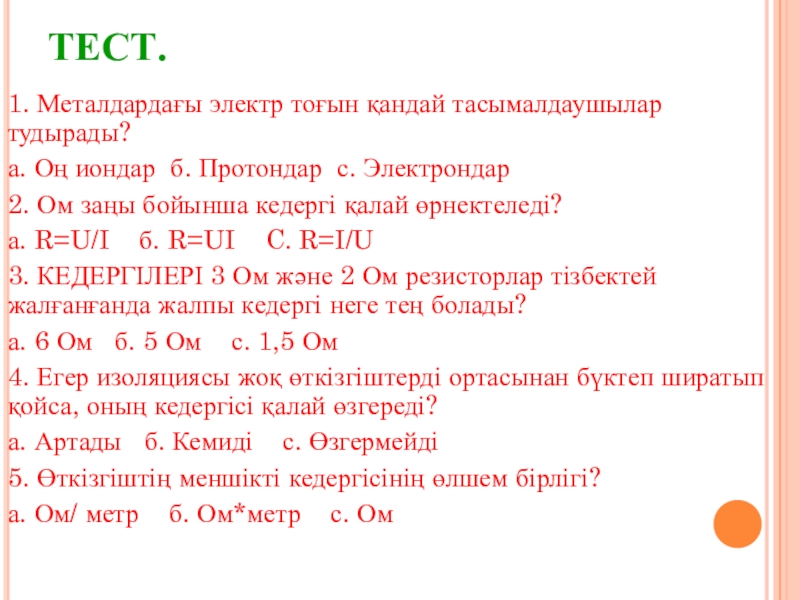

2. Ом заңы бойынша кедергі қалай өрнектеледі?
а. R=U/I б. R=UI C. R=I/U
3. КЕДЕРГІЛЕРІ 3 Ом және 2 Ом резисторлар тізбектей жалғанғанда жалпы кедергі неге тең болады?
а. 6 Ом б. 5 Ом с. 1,5 Ом
4. Егер изоляциясы жоқ өткізгіштерді ортасынан бүктеп ширатып қойса, оның кедергісі қалай өзгереді?
а. Артады б. Кемиді с. Өзгермейді
5. Өткізгіштің меншікті кедергісінің өлшем бірлігі?
а. Ом/ метр б. Ом*метр с. Ом

Ампер, Омдарым ұлы физиктер.

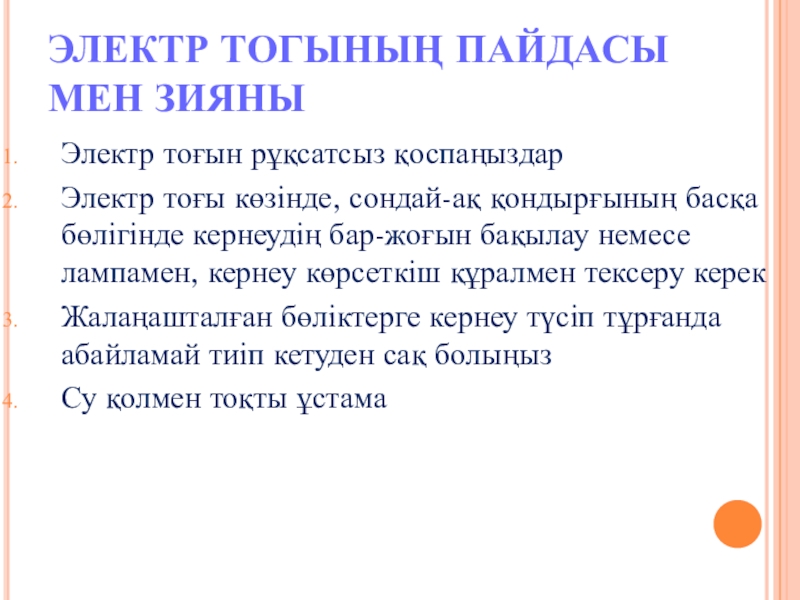

қондырғының басқа бөлігінде кернеудің бар-жоғын бақылау немесе лампамен, кернеу көрсеткіш құралмен тексеру керек
Жалаңашталған бөліктерге кернеу түсіп тұрғанда абайламай тиіп кетуден сақ болыңыз
Су қолмен тоқты ұстама

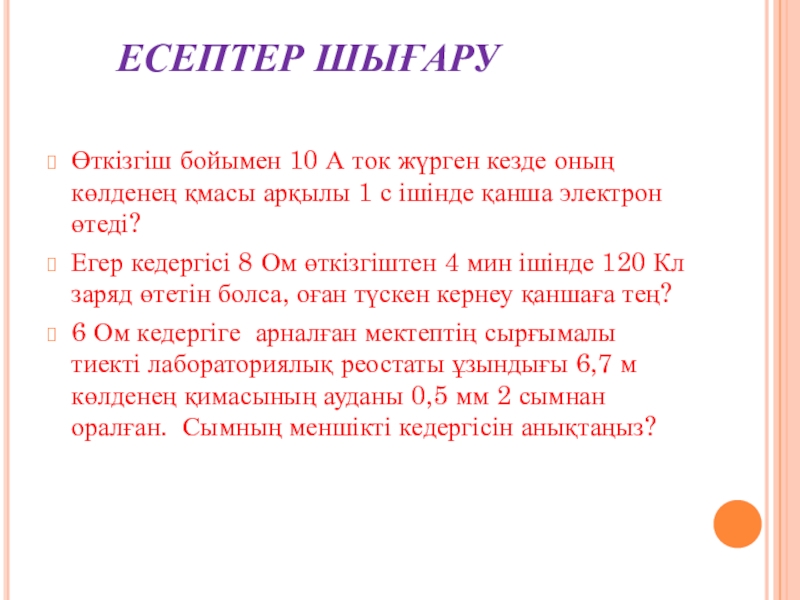

оның көлденең қмасы арқылы 1 с ішінде қанша электрон өтеді?
Егер кедергісі 8 Ом өткізгіштен 4 мин ішінде 120 Кл заряд өтетін болса, оған түскен кернеу қаншаға тең?
6 Ом кедергіге арналған мектептің сырғымалы тиекті лабораториялық реостаты ұзындығы 6,7 м көлденең қимасының ауданы 0,5 мм 2 сымнан оралған. Сымның меншікті кедергісін анықтаңыз?

Ом заңы?
Өткізгішті қалай жалғауға болады?
Электр энергиясын біз қайдан аламыз?

Н.И.Пирогов
