Презентация, доклад на тему Архитектура операционной системы
Содержание
- 1. Архитектура операционной системы
- 2. Отдаляя ужасное и слои абстракцииПользовательские приложенияОперационная система«Железо»Прекрасный интерфейсУжасный интерфейс
- 3. Внутреннее строение ОСКаждая процедура может вызывать каждуюВсе
- 4. Внутреннее строение ОСПроцедура уровня N может вызывать
- 5. Внутреннее строение ОС
- 6. Взаимодействие частей ОС между собой и с
- 7. Монолитное ядро – необходимость перекомпиляциипри каждом изменении,
- 8. Каждому пользователю предоставляется своя копия виртуального hardwareВнутреннее строение ОСВиртуальные машиныПользовательПользовательПользовательLinuxWindows XPMS-DOSВиртуальное hardwareВиртуальное hardwareВиртуальное hardwareРеальная операционная система
Отдаляя ужасное и слои абстракцииПользовательские приложенияОперационная система«Железо»Прекрасный интерфейсУжасный интерфейс
Слайд 2Отдаляя ужасное и слои абстракции
Пользовательские приложения
Операционная система
«Железо»
Прекрасный интерфейс
Ужасный интерфейс
Слайд 3Внутреннее строение ОС
Каждая процедура может вызывать каждую
Все процедуры работают в
привилегированном режиме
Ядро совпадает со всей ОС
Пользовательские программы взаимодействуют с ядром через системные вызовы
Ядро совпадает со всей ОС
Пользовательские программы взаимодействуют с ядром через системные вызовы
ОС=ядро
Привилегированный режим
Монолитное
ядро
-точки входа в ядро
(системные вызовы)
Программа пользователя
Программа пользователя
Программа пользователя

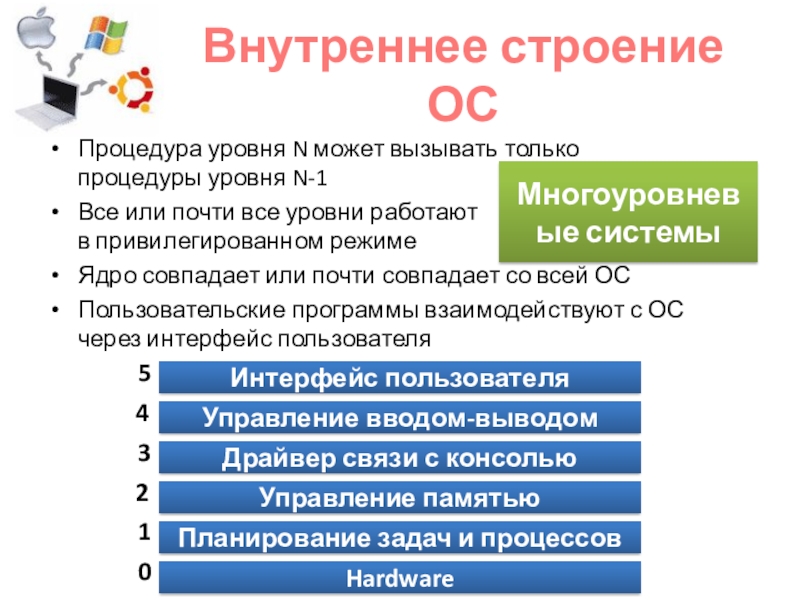

Слайд 4Внутреннее строение ОС
Процедура уровня N может вызывать только
процедуры уровня N-1
Все
или почти все уровни работают
в привилегированном режиме
Ядро совпадает или почти совпадает со всей ОС
Пользовательские программы взаимодействуют с ОС через интерфейс пользователя
Ядро совпадает или почти совпадает со всей ОС
Пользовательские программы взаимодействуют с ОС через интерфейс пользователя
Многоуровневые системы
Интерфейс пользователя
Управление вводом-выводом
Драйвер связи с консолью
Управление памятью
Планирование задач и процессов
Hardware
5
4
3
2
1
0

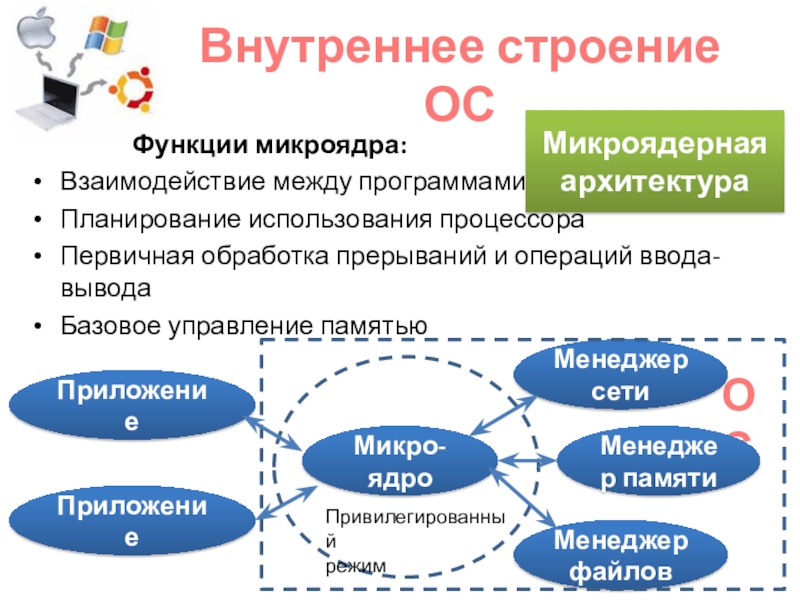

Слайд 5Внутреннее строение ОС
Функции микроядра:
Взаимодействие между программами
Планирование использования процессора
Первичная обработка прерываний и операций ввода-вывода
Базовое управление памятью
Взаимодействие между программами
Планирование использования процессора
Первичная обработка прерываний и операций ввода-вывода
Базовое управление памятью
Микроядерная архитектура
Микро-
ядро
Привилегированный
режим
ОС

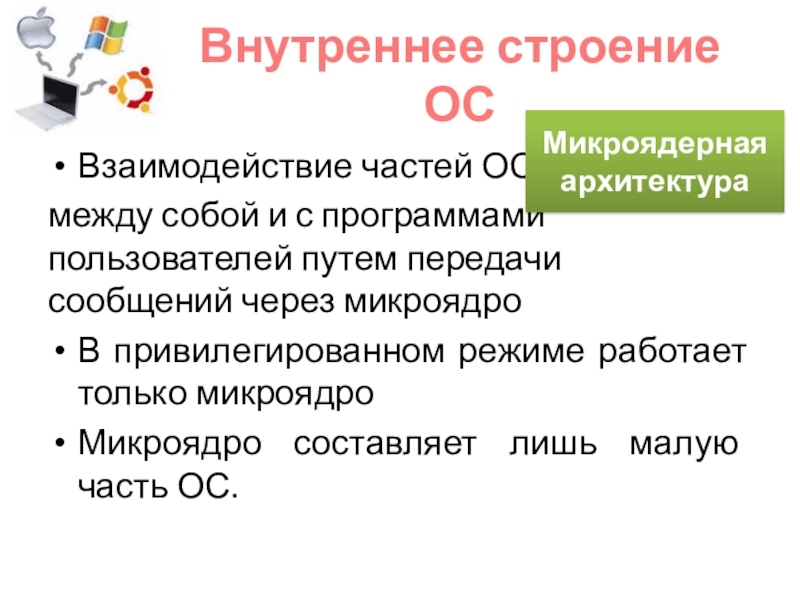

Слайд 6Взаимодействие частей ОС
между собой и с программами
пользователей путем передачи сообщений через микроядро
В привилегированном режиме работает только микроядро
Микроядро составляет лишь малую часть ОС.
В привилегированном режиме работает только микроядро
Микроядро составляет лишь малую часть ОС.
Внутреннее строение ОС
Микроядерная архитектура
Слайд 7Монолитное ядро –
необходимость перекомпиляции
при каждом изменении, сложность отладки, высокая скорость
работы
Многоуровневые системы – необходимость перекомпиляции при изменениях, отлаживается только измененный уровень, меньшая скорость работы
Микроядро – простота отладки, возможность замены компонент без перекомпиляции и остановки системы, очень медленные
Многоуровневые системы – необходимость перекомпиляции при изменениях, отлаживается только измененный уровень, меньшая скорость работы
Микроядро – простота отладки, возможность замены компонент без перекомпиляции и остановки системы, очень медленные
Внутреннее строение ОС
Смшанные системы (почему?)

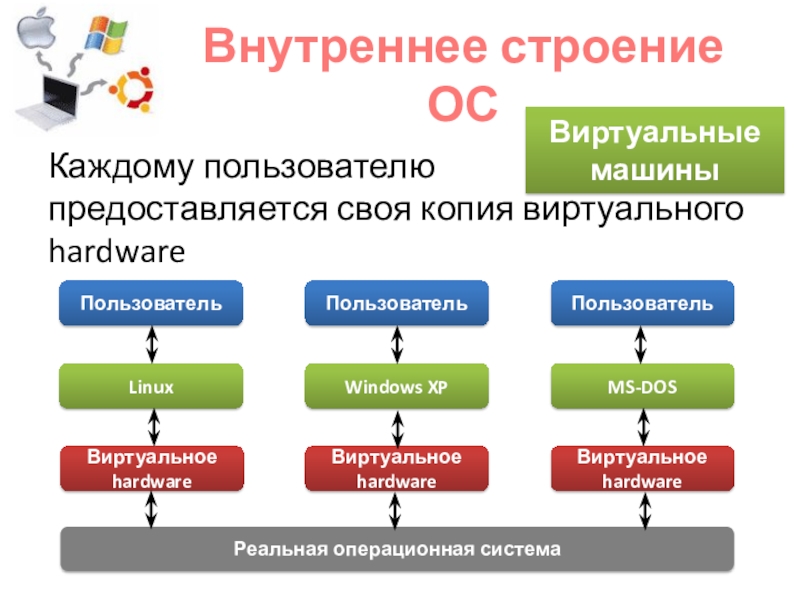

Слайд 8Каждому пользователю
предоставляется своя копия виртуального hardware
Внутреннее строение ОС
Виртуальные машины
Пользователь
Пользователь
Пользователь
Linux
Windows XP
MS-DOS
Виртуальное
hardware
Виртуальное hardware
Виртуальное hardware
Реальная операционная система
