Презентация, доклад на тему Архитектура и стандартизация сетей
Содержание

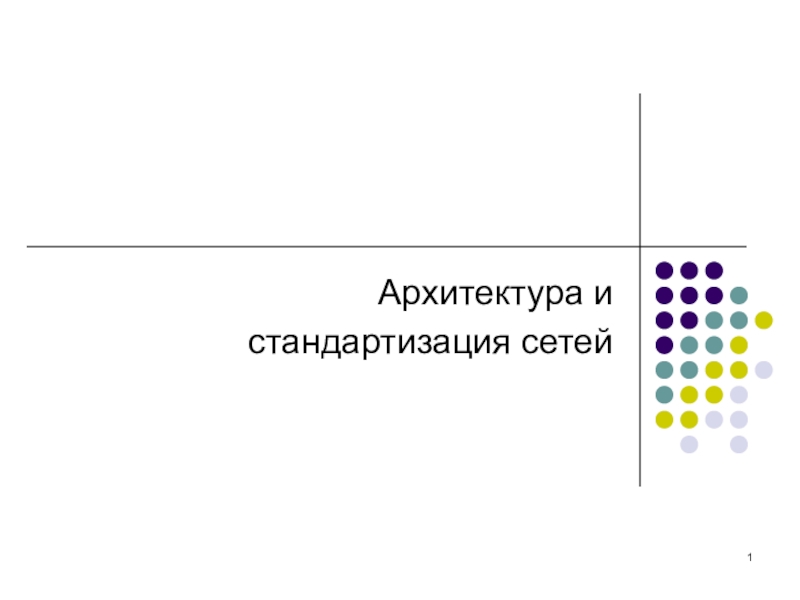

- 1. Архитектура и стандартизация сетей
- 2. ДекомпозицияОпределение: Разбиение одной сложной задачи на несколько

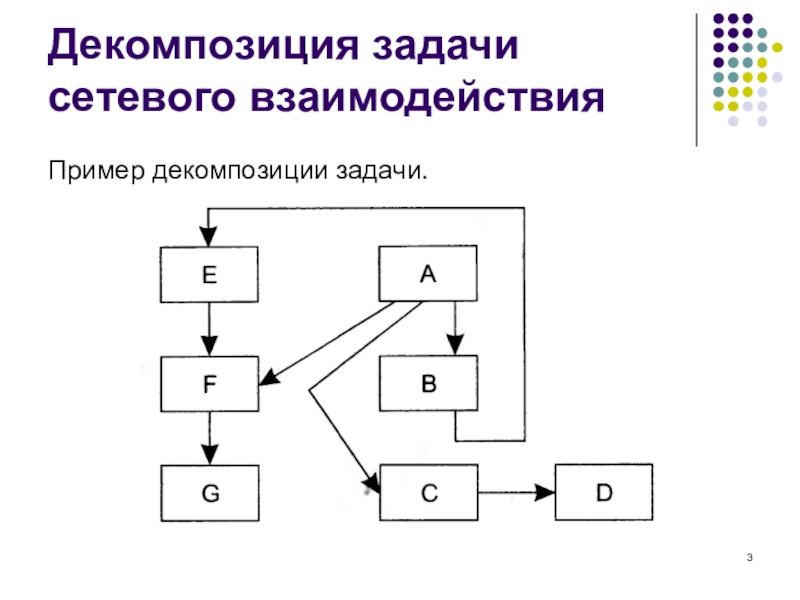

- 3. Декомпозиция задачи сетевого взаимодействияПример декомпозиции задачи.
- 4. Многоуровневый подход После представления исходной задачи в виде
- 5. Многоуровневый подходМногоуровневый подход – создание иерархии задач.
- 6. Многоуровневый подходМежуровневый интерфейс – интерфейс услуг, определяет
- 7. Пример.Считывание логической записи из файла:Поиск по символьному
- 8. Протокол и стек протоколов Необходимо организовать согласованную работу
- 9. Протокол и стек протоколовУзел АУзел В4А3А2А1А4В3В2В1ВФизическая среда
- 10. Протокол и стек протоколовПротокол (protocol) - это
- 11. Модель OSIМеждународной организации по стандартизации (Inernational Organization
- 12. Общая характеристика модели OSIкафедра ЮНЕСКО по НИТПроцесс АПроцесс БСообщениеСообщениепротоколыинтерфейсы
- 13. Физический уровень (physical layer)отвечает за передачу последовательности
- 14. Канальный уровень (data link layer) Задача канального
- 15. Сетевой уровень (network layer) Сетевой уровень служит
- 16. Сетевой уровень (network layer) Функции сетевого уровня реализуются:Группой протоколов;Специальными устройствами – маршрутизаторами.Функции маршрутизатора:Физическое соединение сетей.
- 17. Сетевой уровень (network layer) Данные вместе с
- 18. кафедра ЮНЕСКО по НИТСетевой уровень (network layer)
- 19. кафедра ЮНЕСКО по НИТСетевой уровень (network layer)
- 20. кафедра ЮНЕСКО по НИТТранспортный уровень (transport layer)
- 21. кафедра ЮНЕСКО по НИТСеансовый уровень (session layer)
- 22. кафедра ЮНЕСКО по НИТПредставительный уровень (presentation layer)
- 23. кафедра ЮНЕСКО по НИТПрикладной уровень (application

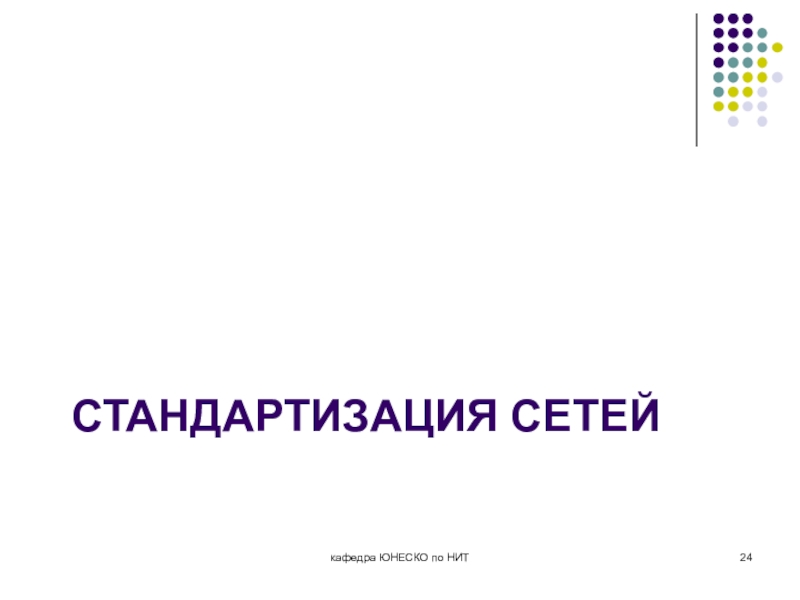

- 24. СТАНДАРТИЗАЦИЯ СЕТЕЙкафедра ЮНЕСКО по НИТ
- 25. кафедра ЮНЕСКО по НИТСтандартизация сетейСуть сети –
- 26. кафедра ЮНЕСКО по НИТОткрытая системаОткрытой называется система,
- 27. кафедра ЮНЕСКО по НИТОткрытая системаПреимущества открытых систем:Возможность

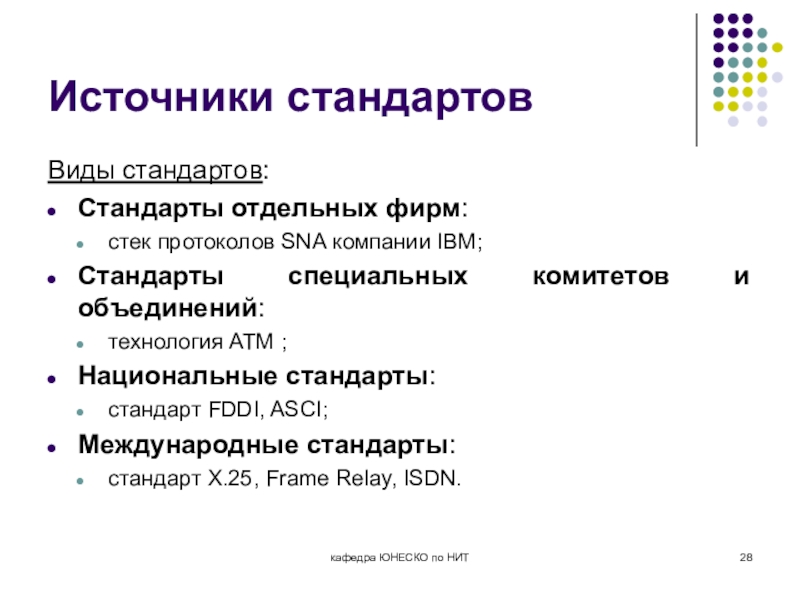

- 28. кафедра ЮНЕСКО по НИТИсточники стандартовВиды стандартов:Стандарты отдельных

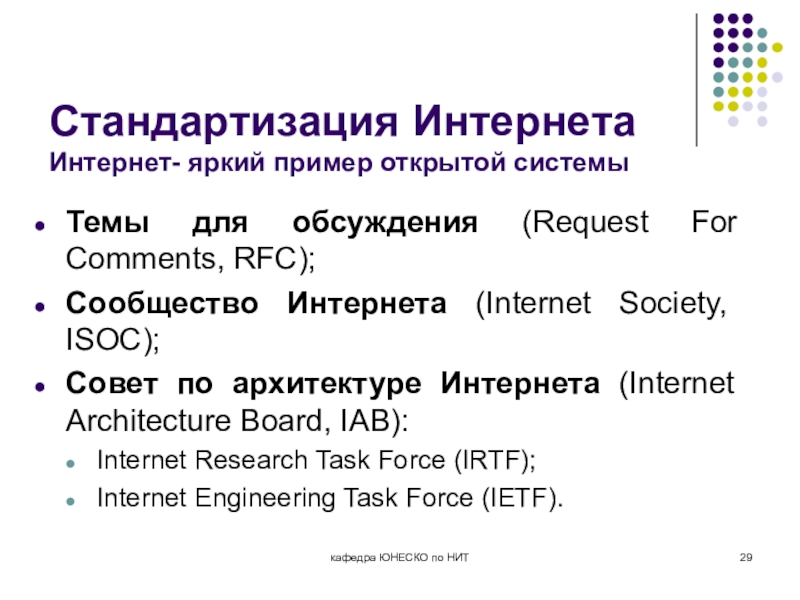

- 29. кафедра ЮНЕСКО по НИТСтандартизация Интернета Интернет- яркий

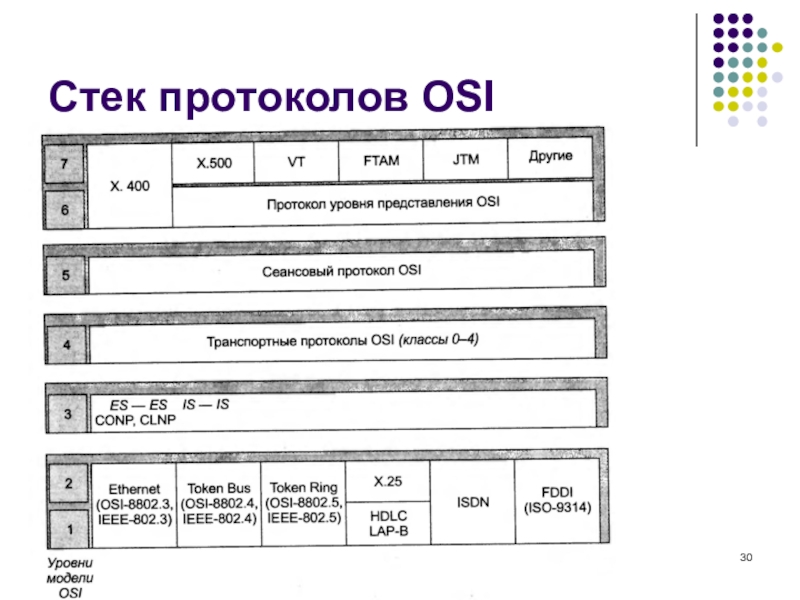

- 30. кафедра ЮНЕСКО по НИТСтек протоколов OSIСтек протоколов OSI.

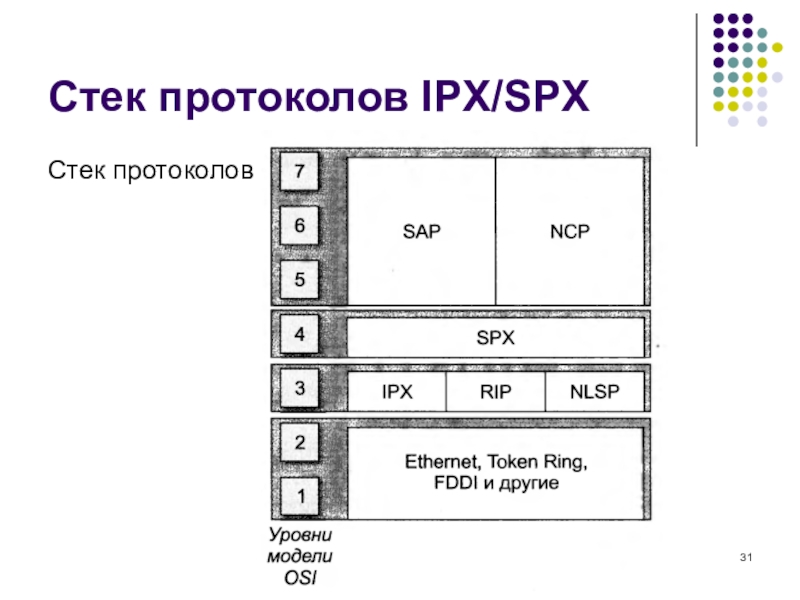

- 31. кафедра ЮНЕСКО по НИТСтек протоколов IPX/SPXСтек протоколов IPX.
- 32. кафедра ЮНЕСКО по НИТСтек протоколов NetBIOS/SMBСтек протоколов NetBIOS/SMB.
- 33. кафедра ЮНЕСКО по НИТСтек протоколов TCP/IPСтек протоколов TCP/IP.

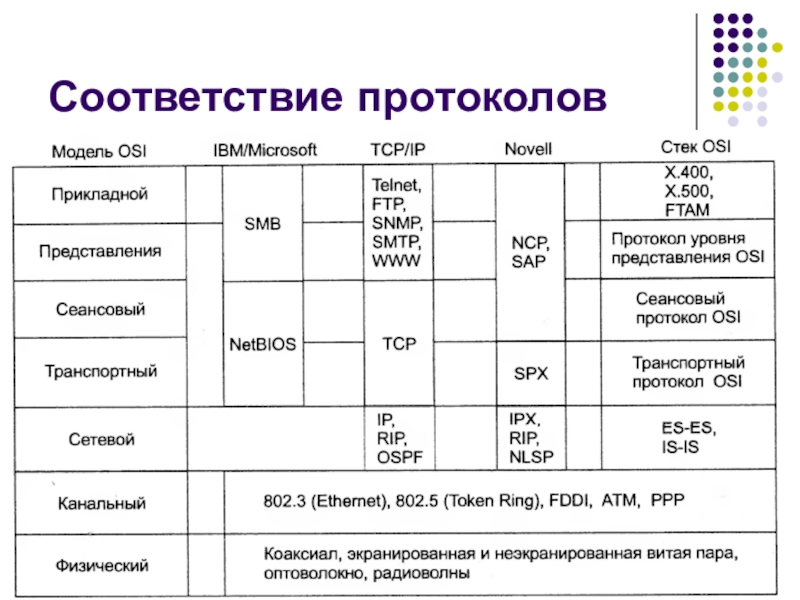

- 34. кафедра ЮНЕСКО по НИТСоответствие протоколов
- 35. кафедра ЮНЕСКО по НИТИнформационные и транспортные услугиТранспортные
- 36. кафедра ЮНЕСКО по НИТРаспределение протоколов по элементам сетиСоответствие функций различных устройств сети

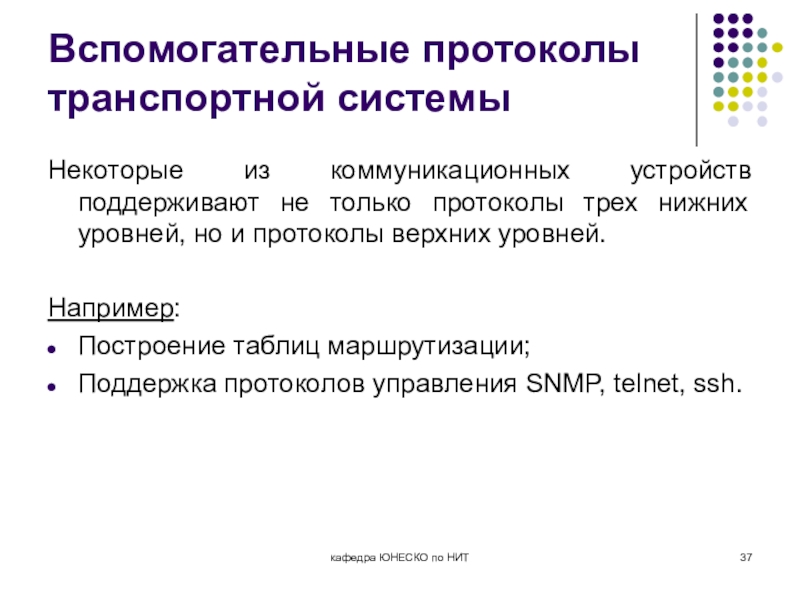

- 37. кафедра ЮНЕСКО по НИТВспомогательные протоколы транспортной системыНекоторые

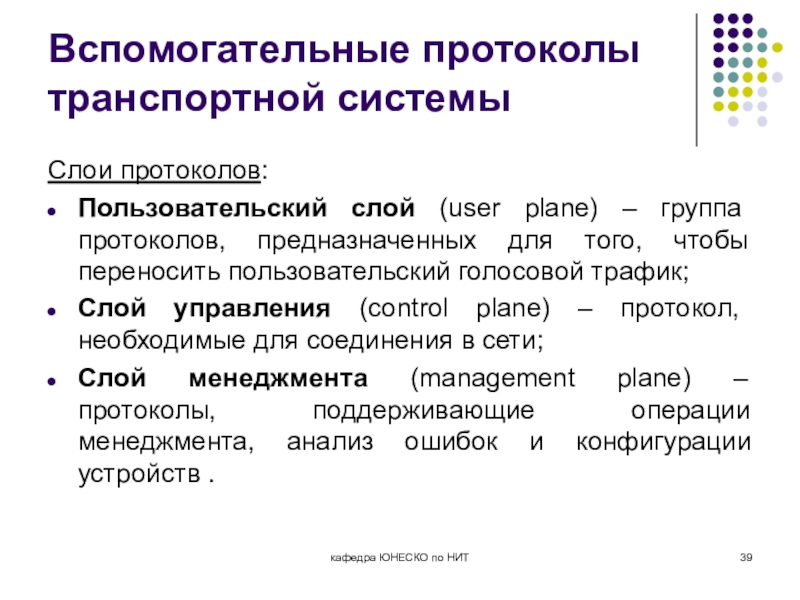

- 38. кафедра ЮНЕСКО по НИТВспомогательные протоколы транспортной системыГруппы

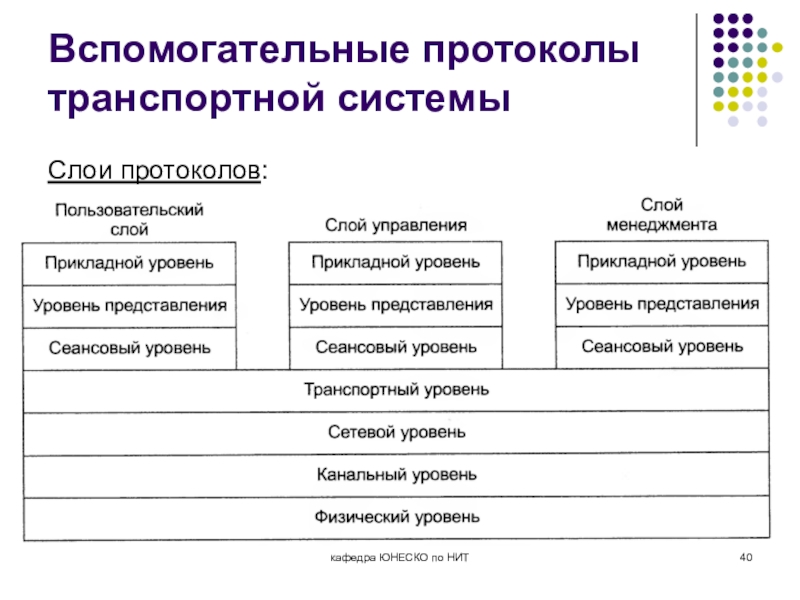

- 39. кафедра ЮНЕСКО по НИТВспомогательные протоколы транспортной системыСлои

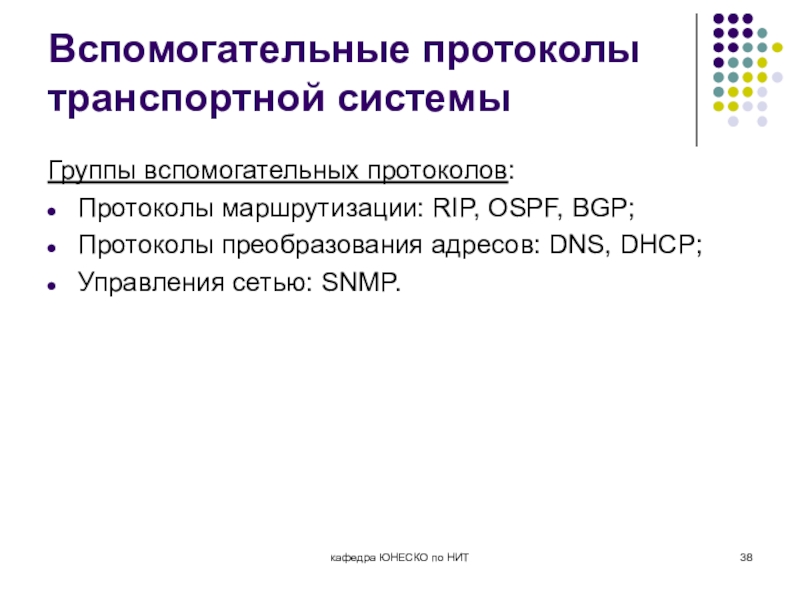

- 40. кафедра ЮНЕСКО по НИТВспомогательные протоколы транспортной системыСлои протоколов:
- 41. КОНЕЦ кафедра ЮНЕСКО по НИТ

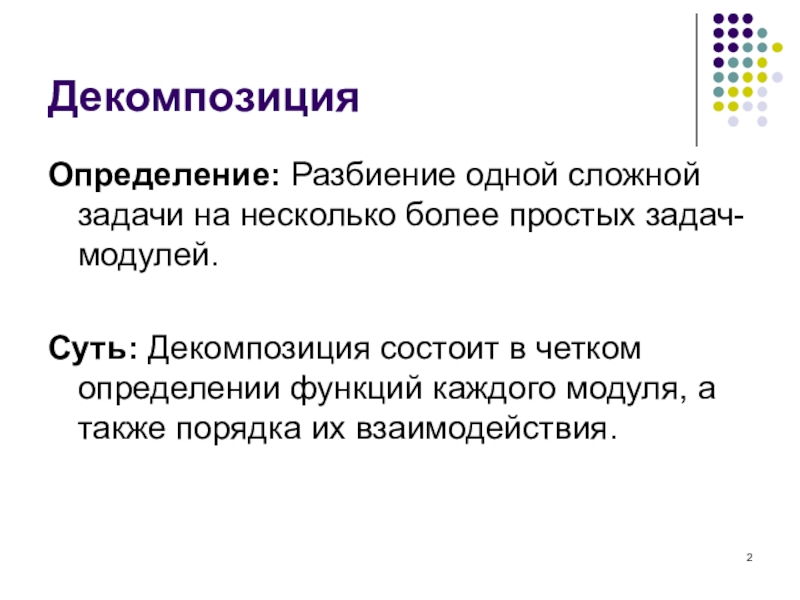

ДекомпозицияОпределение: Разбиение одной сложной задачи на несколько более простых задач-модулей.Суть: Декомпозиция состоит в четком определении функций каждого модуля, а также порядка их взаимодействия.
Слайд 2Декомпозиция
Определение: Разбиение одной сложной задачи на несколько более простых задач-модулей.
Суть: Декомпозиция
состоит в четком определении функций каждого модуля, а также порядка их взаимодействия.

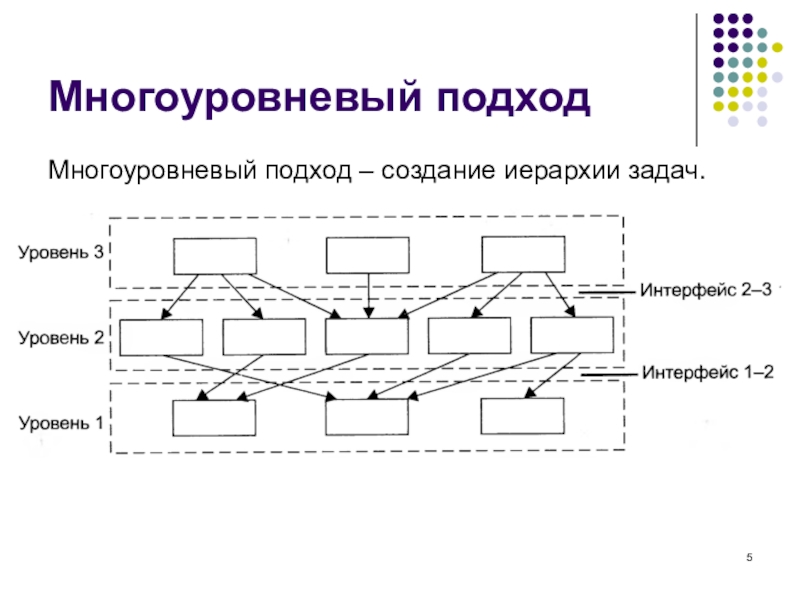

Слайд 4Многоуровневый подход
После представления исходной задачи в виде множества модулей эти модули
группируют и упорядочивают по уровням, образующим иерархию, что позволяет упростить решение задачи в сети.
Слайд 6Многоуровневый подход
Межуровневый интерфейс – интерфейс услуг, определяет набор функций, которые нижележащий
уровень предоставляет вышележащему.
кафедра ЮНЕСКО по НИТ
Слайд 7Пример.
Считывание логической записи из файла:
Поиск по символьному имени файла его характеристик,
необходимых для доступа к данным: информации о физическом расположении файла на диске, размере и др.
Определение считываемой части файла
Считывание данных с диска.
Определение считываемой части файла
Считывание данных с диска.
Слайд 8Протокол и стек протоколов
Необходимо организовать согласованную работу двух иерархий аппаратных и
программных средств, так в процессе обмена участвуют минимум две стороны.
Слайд 9Протокол и стек протоколов
Узел А
Узел В
4А
3А
2А
1А
4В
3В
2В
1В
Физическая среда передачи данных
Протокол 4А –
4В
Протокол 3А – 3В
Протокол 2А – 2В
Протокол 1А – 1В
Интерфейс 3В – 4В
Интерфейс 2В – 3В
Интерфейс 1В – 2В

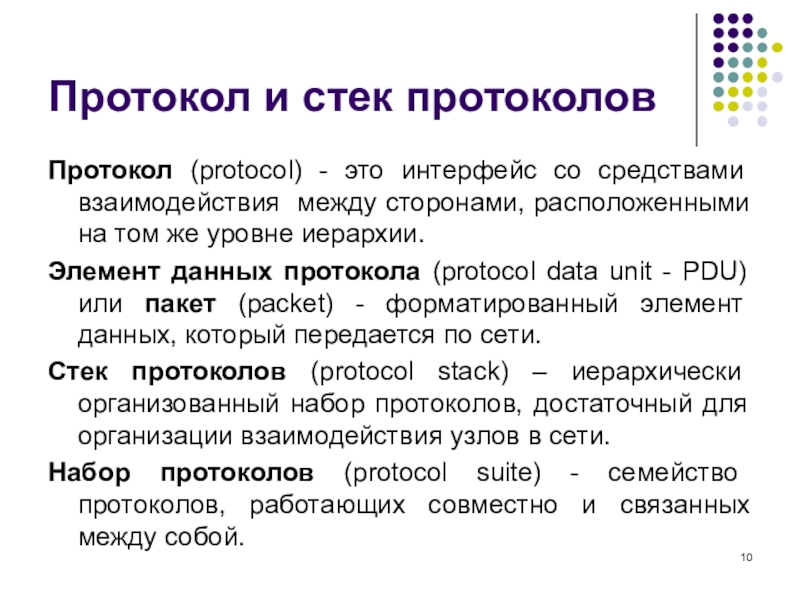

Слайд 10Протокол и стек протоколов
Протокол (protocol) - это интерфейс со средствами взаимодействия
между сторонами, расположенными на том же уровне иерархии.
Элемент данных протокола (protocol data unit - PDU) или пакет (packet) - форматированный элемент данных, который передается по сети.
Стек протоколов (protocol stack) – иерархически организованный набор протоколов, достаточный для организации взаимодействия узлов в сети.
Набор протоколов (protocol suite) - семейство протоколов, работающих совместно и связанных между собой.
Элемент данных протокола (protocol data unit - PDU) или пакет (packet) - форматированный элемент данных, который передается по сети.
Стек протоколов (protocol stack) – иерархически организованный набор протоколов, достаточный для организации взаимодействия узлов в сети.
Набор протоколов (protocol suite) - семейство протоколов, работающих совместно и связанных между собой.
Слайд 11Модель OSI
Международной организации по стандартизации (Inernational Organization for Standardization – ISO,
International Telecommunications Union - ITU), разработали стандартную модель Взаимодействия открытых систем (Open System Inerconnection - OSI).
Слайд 12Общая характеристика модели OSI
кафедра ЮНЕСКО по НИТ
Процесс А
Процесс Б
Сообщение
Сообщение
протоколы
интерфейсы

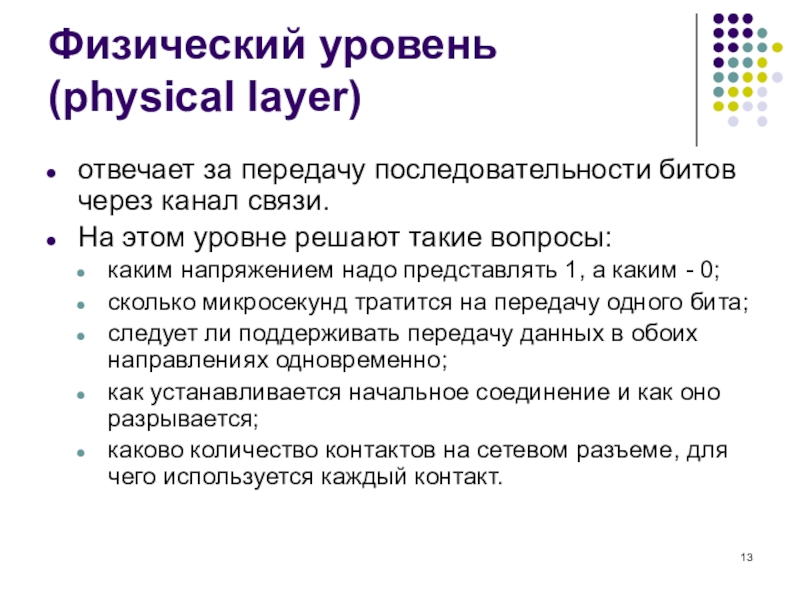

Слайд 13Физический уровень
(physical layer)
отвечает за передачу последовательности битов через канал связи.
На этом
уровне решают такие вопросы:
каким напряжением надо представлять 1, а каким - 0;
сколько микросекунд тратится на передачу одного бита;
следует ли поддерживать передачу данных в обоих направлениях одновременно;
как устанавливается начальное соединение и как оно разрывается;
каково количество контактов на сетевом разъеме, для чего используется каждый контакт.
каким напряжением надо представлять 1, а каким - 0;
сколько микросекунд тратится на передачу одного бита;
следует ли поддерживать передачу данных в обоих направлениях одновременно;
как устанавливается начальное соединение и как оно разрывается;
каково количество контактов на сетевом разъеме, для чего используется каждый контакт.

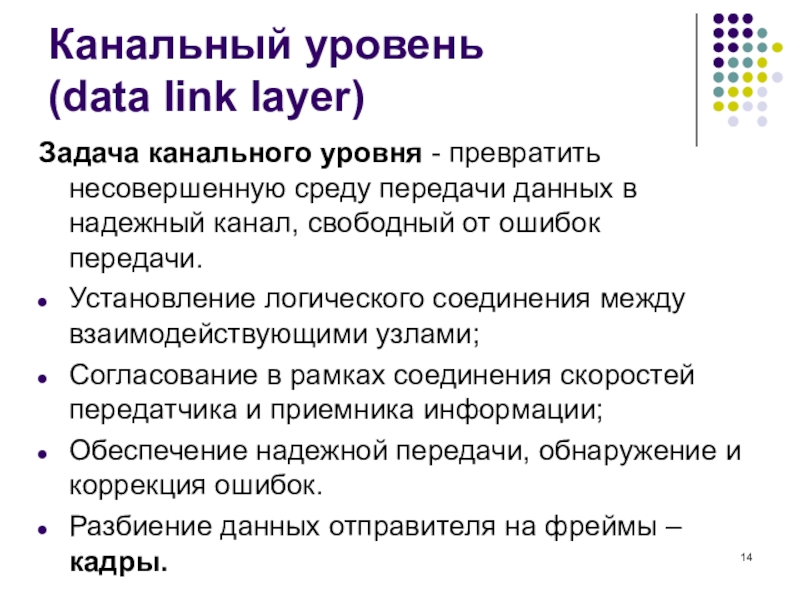

Слайд 14Канальный уровень
(data link layer)
Задача канального уровня - превратить несовершенную среду
передачи данных в надежный канал, свободный от ошибок передачи.
Установление логического соединения между взаимодействующими узлами;
Согласование в рамках соединения скоростей передатчика и приемника информации;
Обеспечение надежной передачи, обнаружение и коррекция ошибок.
Разбиение данных отправителя на фреймы – кадры.
Установление логического соединения между взаимодействующими узлами;
Согласование в рамках соединения скоростей передатчика и приемника информации;
Обеспечение надежной передачи, обнаружение и коррекция ошибок.
Разбиение данных отправителя на фреймы – кадры.
Слайд 15Сетевой уровень
(network layer)
Сетевой уровень служит для образования единой транспортной системы,
объединяющей несколько сетей, называемой составной сетью или Интернет.
Технология, позволяющая соединять в единую сеть множество сетей, в общем случае построенных на основе разных технологий, называется технологией межсетевого взаимодействия (internetworking).
Технология, позволяющая соединять в единую сеть множество сетей, в общем случае построенных на основе разных технологий, называется технологией межсетевого взаимодействия (internetworking).
Слайд 16Сетевой уровень
(network layer)
Функции сетевого уровня реализуются:
Группой протоколов;
Специальными устройствами – маршрутизаторами.
Функции
маршрутизатора:
Физическое соединение сетей.
Физическое соединение сетей.

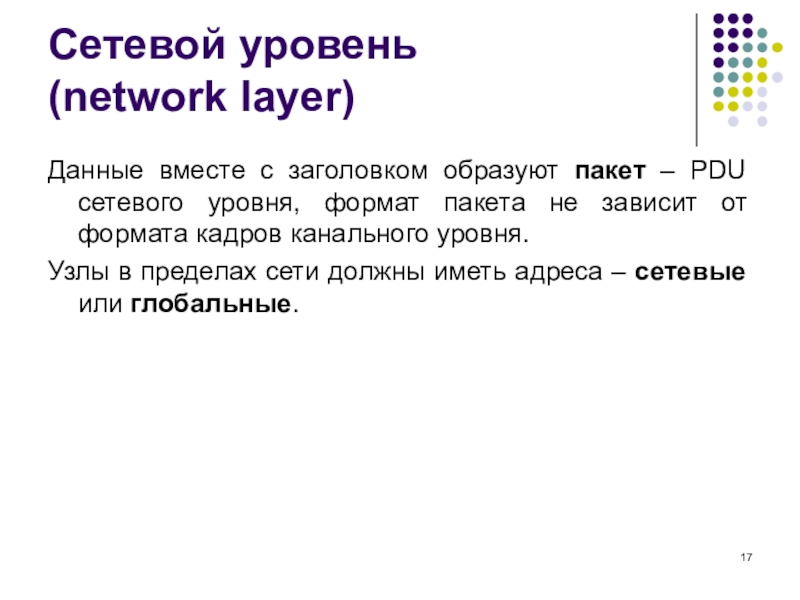

Слайд 17Сетевой уровень
(network layer)
Данные вместе с заголовком образуют пакет – PDU
сетевого уровня, формат пакета не зависит от формата кадров канального уровня.
Узлы в пределах сети должны иметь адреса – сетевые или глобальные.
Узлы в пределах сети должны иметь адреса – сетевые или глобальные.
Слайд 18кафедра ЮНЕСКО по НИТ
Сетевой уровень
(network layer)
Основная задача сетевого уровня:
Определение маршрута.
Маршрут
описывается последовательность сетей, через которые должны пройти пакет, чтобы попасть к адресату.
Маршрутизатор собирает информацию о топологии связей между сетями и на основе этой информации строит таблицы коммутации (таблицы маршрутизации).
Маршрутизатор собирает информацию о топологии связей между сетями и на основе этой информации строит таблицы коммутации (таблицы маршрутизации).
Слайд 19кафедра ЮНЕСКО по НИТ

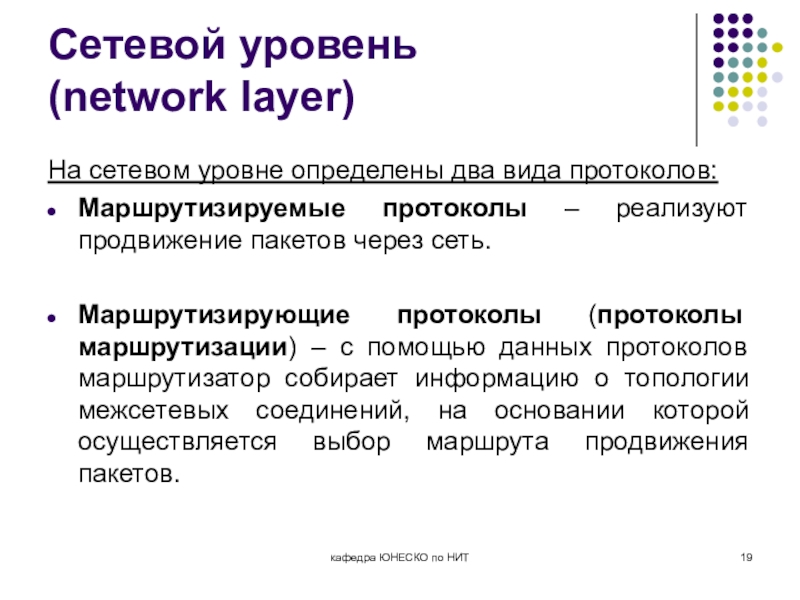

Сетевой уровень
(network layer)
На сетевом уровне определены два
вида протоколов:
Маршрутизируемые протоколы – реализуют продвижение пакетов через сеть.
Маршрутизирующие протоколы (протоколы маршрутизации) – с помощью данных протоколов маршрутизатор собирает информацию о топологии межсетевых соединений, на основании которой осуществляется выбор маршрута продвижения пакетов.
Маршрутизируемые протоколы – реализуют продвижение пакетов через сеть.
Маршрутизирующие протоколы (протоколы маршрутизации) – с помощью данных протоколов маршрутизатор собирает информацию о топологии межсетевых соединений, на основании которой осуществляется выбор маршрута продвижения пакетов.
Слайд 20кафедра ЮНЕСКО по НИТ

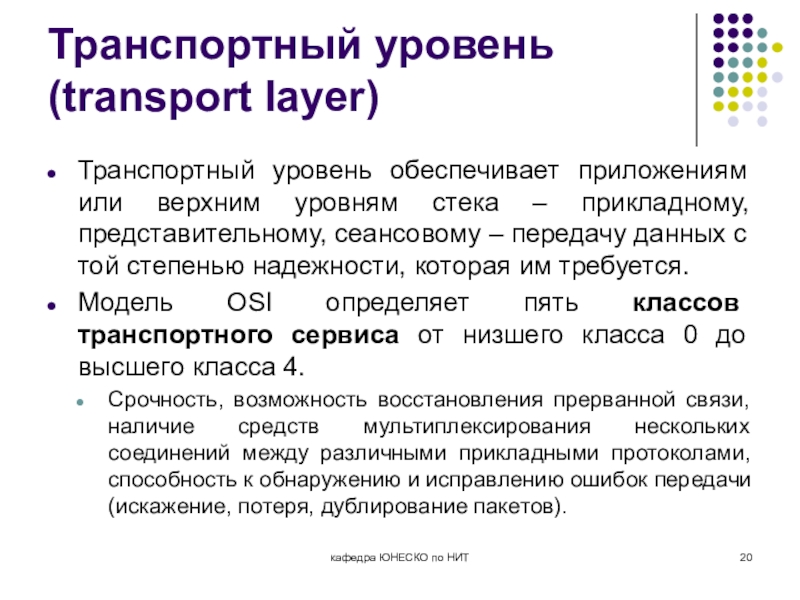

Транспортный уровень
(transport layer)
Транспортный уровень обеспечивает приложениям или
верхним уровням стека – прикладному, представительному, сеансовому – передачу данных с той степенью надежности, которая им требуется.
Модель OSI определяет пять классов транспортного сервиса от низшего класса 0 до высшего класса 4.
Срочность, возможность восстановления прерванной связи, наличие средств мультиплексирования нескольких соединений между различными прикладными протоколами, способность к обнаружению и исправлению ошибок передачи (искажение, потеря, дублирование пакетов).
Модель OSI определяет пять классов транспортного сервиса от низшего класса 0 до высшего класса 4.
Срочность, возможность восстановления прерванной связи, наличие средств мультиплексирования нескольких соединений между различными прикладными протоколами, способность к обнаружению и исправлению ошибок передачи (искажение, потеря, дублирование пакетов).
Слайд 21кафедра ЮНЕСКО по НИТ

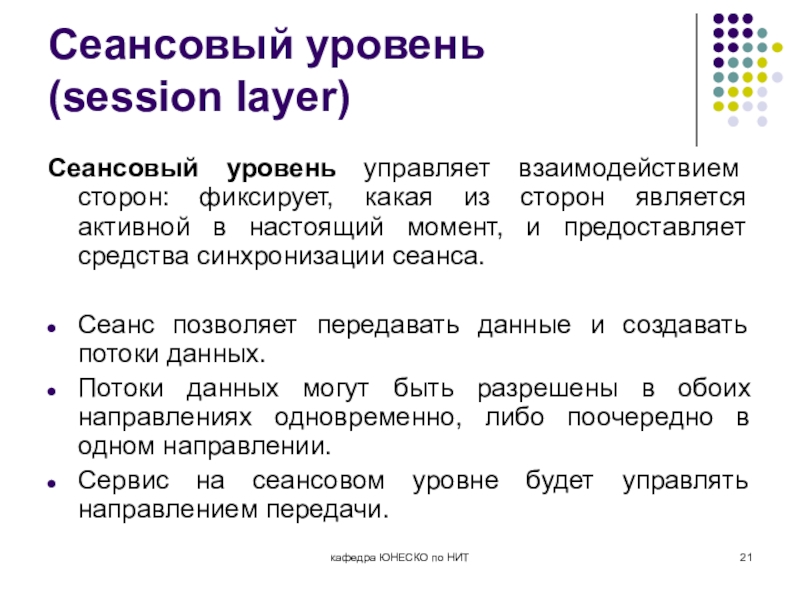

Сеансовый уровень
(session layer)
Сеансовый уровень управляет взаимодействием сторон:
фиксирует, какая из сторон является активной в настоящий момент, и предоставляет средства синхронизации сеанса.
Сеанс позволяет передавать данные и создавать потоки данных.
Потоки данных могут быть разрешены в обоих направлениях одновременно, либо поочередно в одном направлении.
Сервис на сеансовом уровне будет управлять направлением передачи.
Сеанс позволяет передавать данные и создавать потоки данных.
Потоки данных могут быть разрешены в обоих направлениях одновременно, либо поочередно в одном направлении.
Сервис на сеансовом уровне будет управлять направлением передачи.
Слайд 22кафедра ЮНЕСКО по НИТ

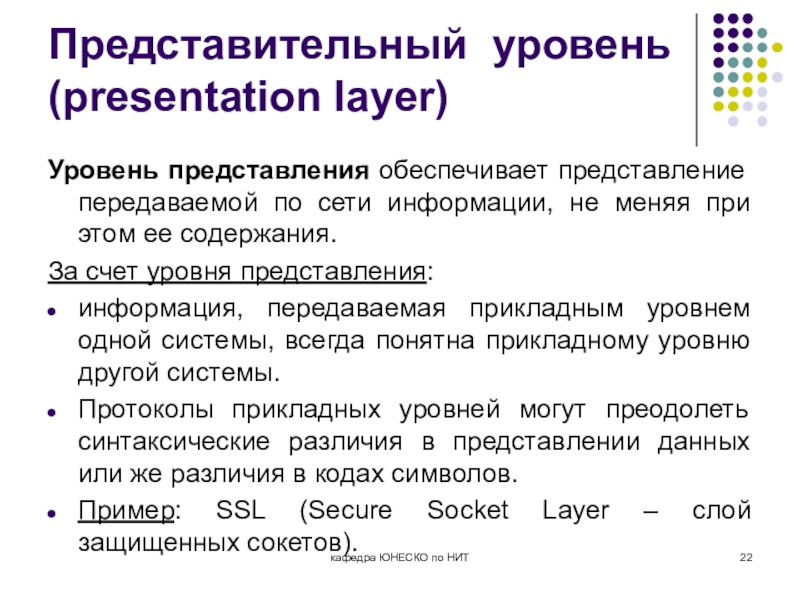

Представительный уровень
(presentation layer)
Уровень представления обеспечивает представление передаваемой
по сети информации, не меняя при этом ее содержания.
За счет уровня представления:
информация, передаваемая прикладным уровнем одной системы, всегда понятна прикладному уровню другой системы.
Протоколы прикладных уровней могут преодолеть синтаксические различия в представлении данных или же различия в кодах символов.
Пример: SSL (Secure Socket Layer – слой защищенных сокетов).
За счет уровня представления:
информация, передаваемая прикладным уровнем одной системы, всегда понятна прикладному уровню другой системы.
Протоколы прикладных уровней могут преодолеть синтаксические различия в представлении данных или же различия в кодах символов.
Пример: SSL (Secure Socket Layer – слой защищенных сокетов).

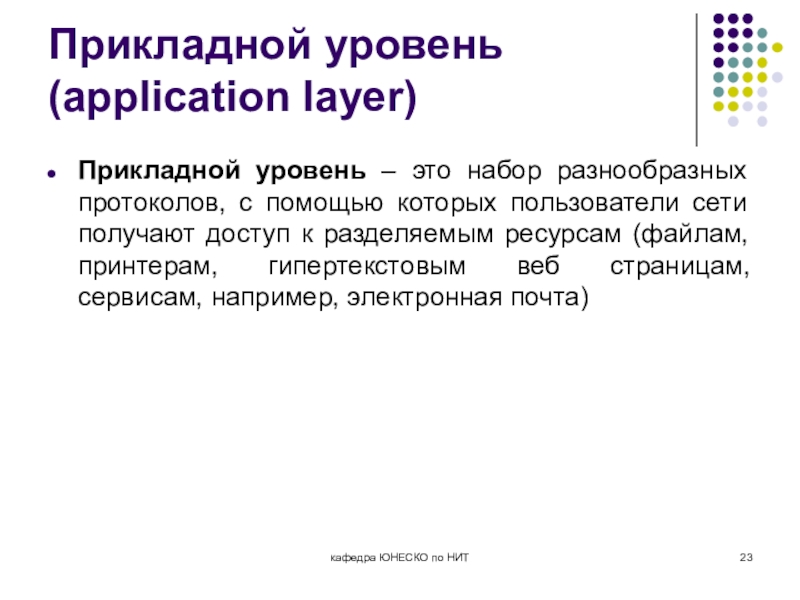

Слайд 23кафедра ЮНЕСКО по НИТ
Прикладной уровень
(application layer)
Прикладной уровень – это набор
разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам (файлам, принтерам, гипертекстовым веб страницам, сервисам, например, электронная почта)
Слайд 25кафедра ЮНЕСКО по НИТ
Стандартизация сетей
Суть сети – соединения разного оборудования.
Проблема: совместимость.
В
компьютерных сетях идеологической основой стандартизации является модель взаимодействия открытых систем (OSI).
Слайд 26кафедра ЮНЕСКО по НИТ
Открытая система
Открытой называется система, которая построена в соответствии
с открытыми спецификациями.
Спецификация – формализованное описание аппаратных или программных компонентов, способов их функционирования, взаимодействия с другими компонентами, условий эксплуатации, особых характеристик.
Открытые спецификации – опубликованные, общедоступные спецификации, соответствующие стандартам и принятые в результате достижения согласия после всестороннего обсуждения всеми заинтересованными сторонами.
Спецификация – формализованное описание аппаратных или программных компонентов, способов их функционирования, взаимодействия с другими компонентами, условий эксплуатации, особых характеристик.
Открытые спецификации – опубликованные, общедоступные спецификации, соответствующие стандартам и принятые в результате достижения согласия после всестороннего обсуждения всеми заинтересованными сторонами.
Слайд 27кафедра ЮНЕСКО по НИТ

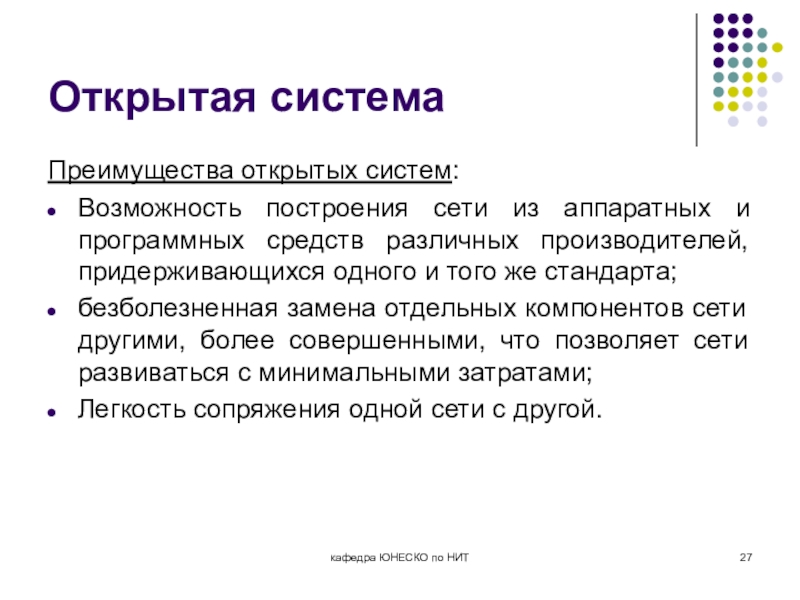

Открытая система
Преимущества открытых систем:
Возможность построения сети из аппаратных
и программных средств различных производителей, придерживающихся одного и того же стандарта;
безболезненная замена отдельных компонентов сети другими, более совершенными, что позволяет сети развиваться с минимальными затратами;
Легкость сопряжения одной сети с другой.
безболезненная замена отдельных компонентов сети другими, более совершенными, что позволяет сети развиваться с минимальными затратами;
Легкость сопряжения одной сети с другой.
Слайд 28кафедра ЮНЕСКО по НИТ
Источники стандартов
Виды стандартов:
Стандарты отдельных фирм:
стек протоколов SNA
компании IBM;
Стандарты специальных комитетов и объединений:
технология ATM ;
Национальные стандарты:
стандарт FDDI, ASCI;
Международные стандарты:
стандарт X.25, Frame Relay, ISDN.
Стандарты специальных комитетов и объединений:
технология ATM ;
Национальные стандарты:
стандарт FDDI, ASCI;
Международные стандарты:
стандарт X.25, Frame Relay, ISDN.
Слайд 29кафедра ЮНЕСКО по НИТ
Стандартизация Интернета
Интернет- яркий пример открытой системы
Темы для обсуждения
(Request For Comments, RFC);
Сообщество Интернета (Internet Society, ISOC);
Совет по архитектуре Интернета (Internet Architecture Board, IAB):
Internet Research Task Force (IRTF);
Internet Engineering Task Force (IETF).
Сообщество Интернета (Internet Society, ISOC);
Совет по архитектуре Интернета (Internet Architecture Board, IAB):
Internet Research Task Force (IRTF);
Internet Engineering Task Force (IETF).
Слайд 35кафедра ЮНЕСКО по НИТ
Информационные и транспортные услуги
Транспортные услуги – состоят в
передаче информации между пользователями сети в неизменном виде.
Информационные услуги – состоят в предоставлении пользователю некоторой новой информации.
Информационные услуги – состоят в предоставлении пользователю некоторой новой информации.
Слайд 36кафедра ЮНЕСКО по НИТ
Распределение протоколов по элементам сети
Соответствие функций различных устройств
сети
Слайд 37кафедра ЮНЕСКО по НИТ
Вспомогательные протоколы транспортной системы
Некоторые из коммуникационных устройств поддерживают
не только протоколы трех нижних уровней, но и протоколы верхних уровней.
Например:
Построение таблиц маршрутизации;
Поддержка протоколов управления SNMP, telnet, ssh.
Например:
Построение таблиц маршрутизации;
Поддержка протоколов управления SNMP, telnet, ssh.
Слайд 38кафедра ЮНЕСКО по НИТ
Вспомогательные протоколы транспортной системы
Группы вспомогательных протоколов:
Протоколы маршрутизации: RIP,
OSPF, BGP;
Протоколы преобразования адресов: DNS, DHCP;
Управления сетью: SNMP.
Протоколы преобразования адресов: DNS, DHCP;
Управления сетью: SNMP.
Слайд 39кафедра ЮНЕСКО по НИТ
Вспомогательные протоколы транспортной системы
Слои протоколов:
Пользовательский слой (user plane)
– группа протоколов, предназначенных для того, чтобы переносить пользовательский голосовой трафик;
Слой управления (control plane) – протокол, необходимые для соединения в сети;
Слой менеджмента (management plane) – протоколы, поддерживающие операции менеджмента, анализ ошибок и конфигурации устройств .
Слой управления (control plane) – протокол, необходимые для соединения в сети;
Слой менеджмента (management plane) – протоколы, поддерживающие операции менеджмента, анализ ошибок и конфигурации устройств .
