Презентация, доклад на тему Архитектура ЭВМ

работой и взаимодействием основных ее функциональных узлов.

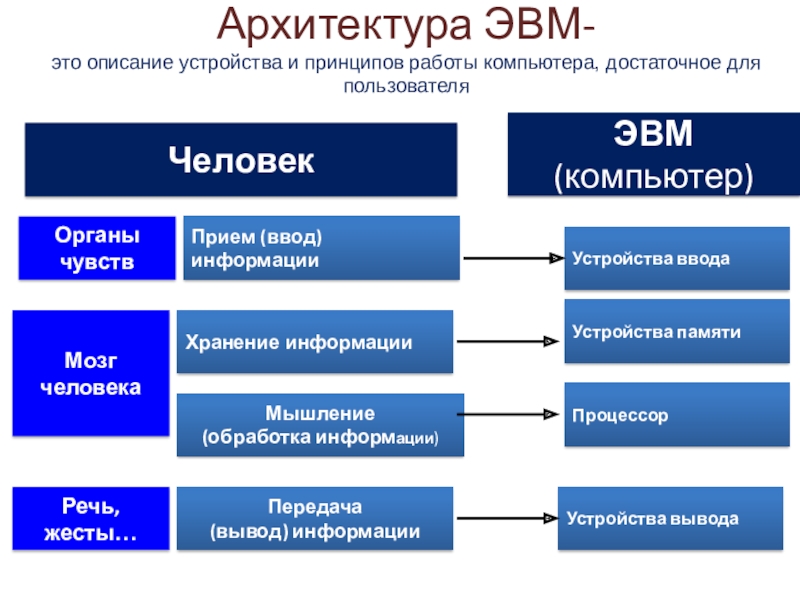

Понятие архитектуры ЭВМ

Органы чувств

Мышление
(обработка информации)

Прием (ввод) информации

ЭВМ (компьютер)

Хранение информации

Мозг человека

Речь, жесты…

Устройства памяти

Устройства ввода

Передача
(вывод) информации

Устройства вывода

Процессор

Голдстайном и А. Берксом предложил идею принципиально новой ЭВМ.
Выдвинутые идеи актуальны и сегодня.

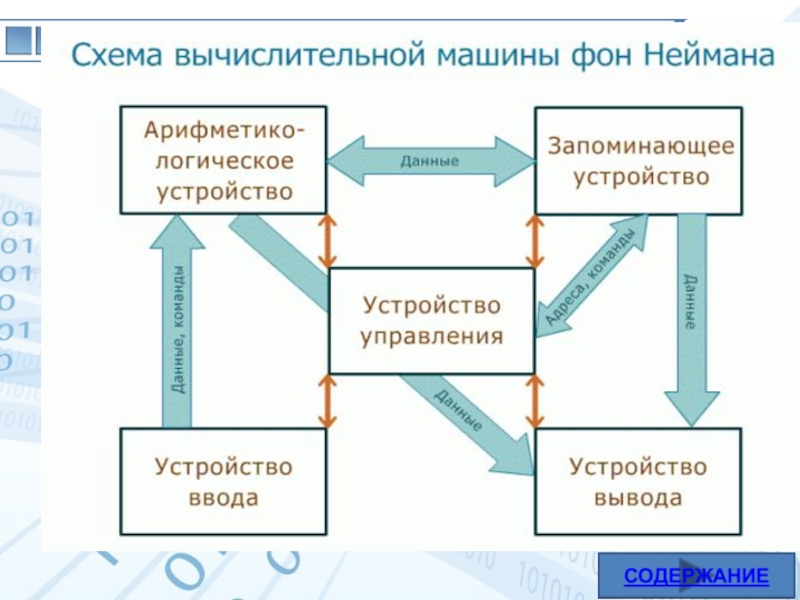

Классическая архитектура ЭВМ.

Джон фон Нейман

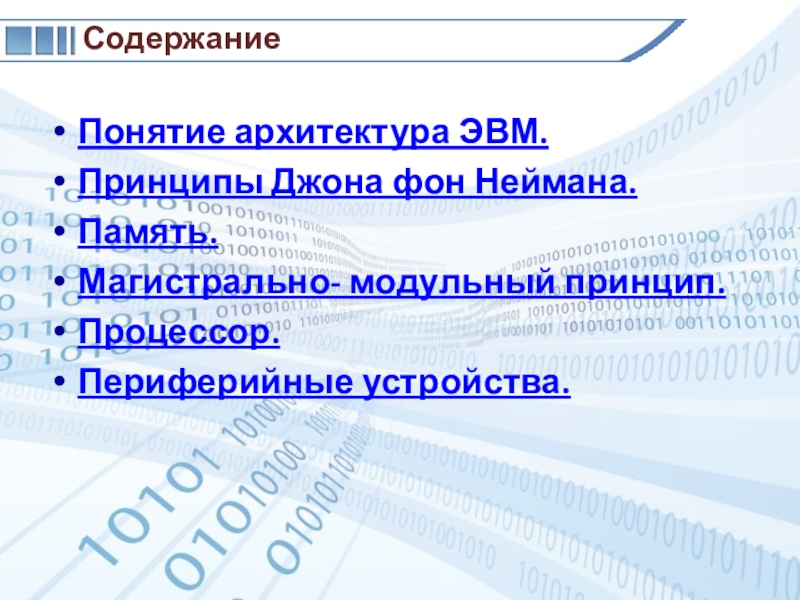

СОДЕРЖАНИЕ

систему команд машины.
Команды программы последовательно считываются из памяти и выполняются.
Адрес очередной команды хранится в счетчике команд.
2.Принцип хранимой программы.
Команды представляются в числовой форме и хранятся в той же памяти, что и данные.
3.Принцип условного перехода.
Можно нарушить естественную последовательность команд в программе.
Используется в командах безусловного и условного переходов
4.Использование двоичной системы счисления
для представления информации в ЭВМ.

Принципы фон Неймана

группы по 8 битов, которые называются байтами. Все байты пронумерованы. Номер байта называется его адресом.
Байты могут объединяться в ячейки, которые называются также словами. Для каждого компьютера характерна определенная длина слова — два, четыре или восемь байтов.

Память Основное назначение памяти– хранение информации

к информации;
Способ доступа к информации – прямой или последовательный;
Принцип записи-чтения- магнитный или оптический.

ХАРАКТЕРИСТИКИ ПАМЯТИ:

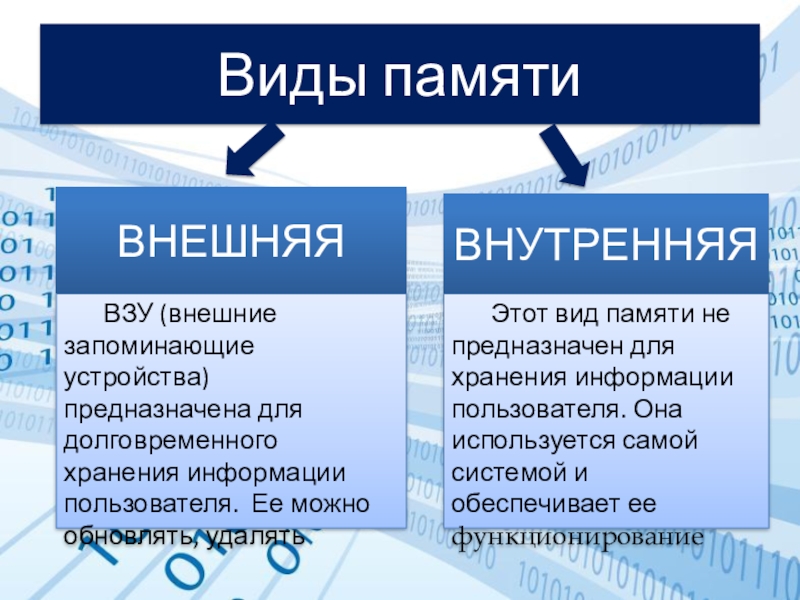

Ее можно обновлять, удалять

Этот вид памяти не предназначен для хранения информации пользователя. Она используется самой системой и обеспечивает ее функционирование

объем информации.

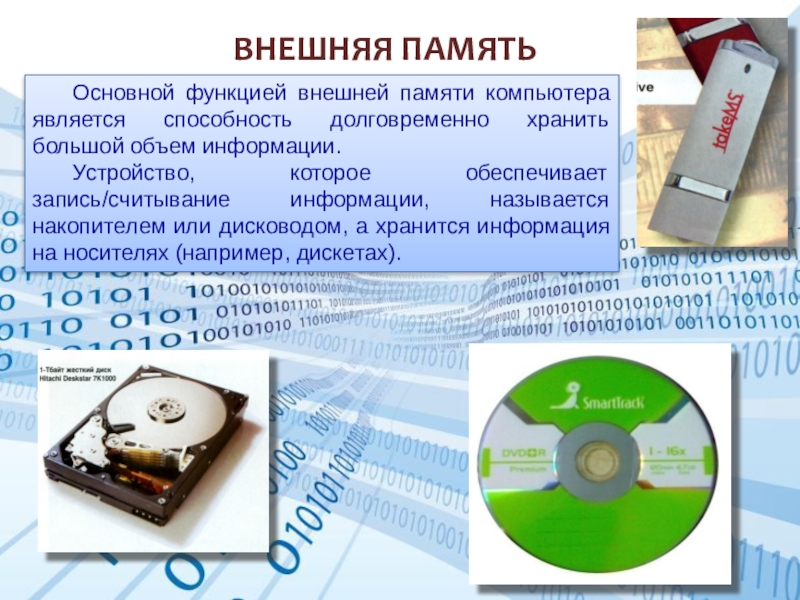

Устройство, которое обеспечивает запись/считывание информации, называется накопителем или дисководом, а хранится информация на носителях (например, дискетах).

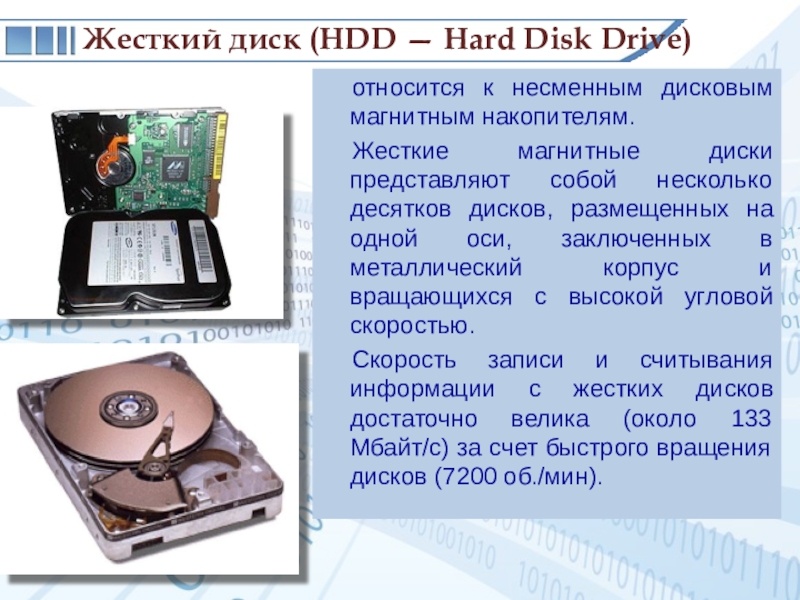

несколько десятков дисков, размещенных на одной оси, заключенных в металлический корпус и вращающихся с высокой угловой скоростью.
Скорость записи и считывания информации с жестких дисков достаточно велика (около 133 Мбайт/с) за счет быстрого вращения дисков (7200 об./мин).

Жесткий диск (HDD — Hard Disk Drive)

и хранить данные в микросхемах. Устройства на основе flash-памяти не имеют в своём составе движущихся частей, что обеспечивает высокую сохранность данных при их использовании в мобильных устройствах.

Flash-память представляет собой микросхему, помещенную в миниатюрный корпус. Для записи или считывания информации накопители подключаются к компьютеру через USB-порт. Информационная емкость карт памяти достигает 16 Гбайт.

Этот вид памяти не предназначен для хранения информации пользователя. Она используется компьютерной системой.
Свойства внутренней памяти:
Дискретность;
Дискретные объекты состоят из отдельных частиц. Память состоит из отдельных ячеек – битов.
Адресуемость.
Занесение информации в память, а также извлечение ее из памяти, проводится по адресам.

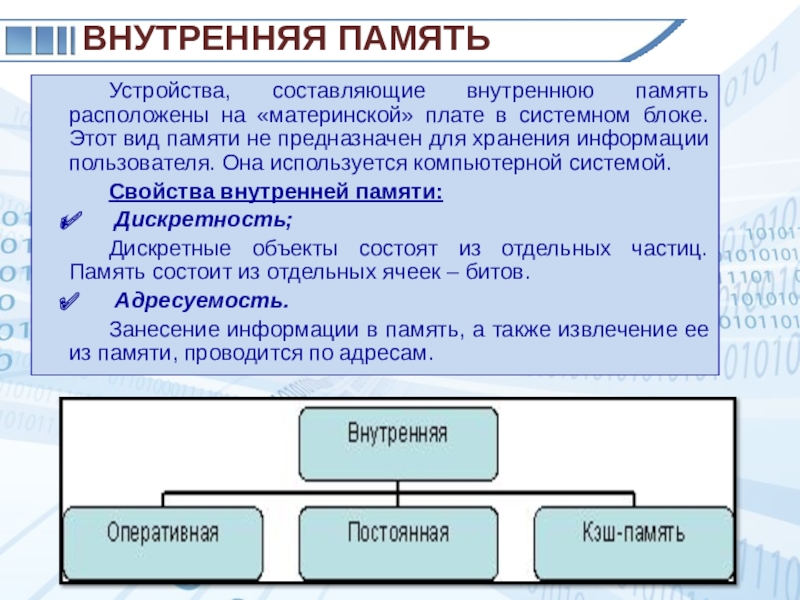

ВНУТРЕННЯЯ ПАМЯТЬ

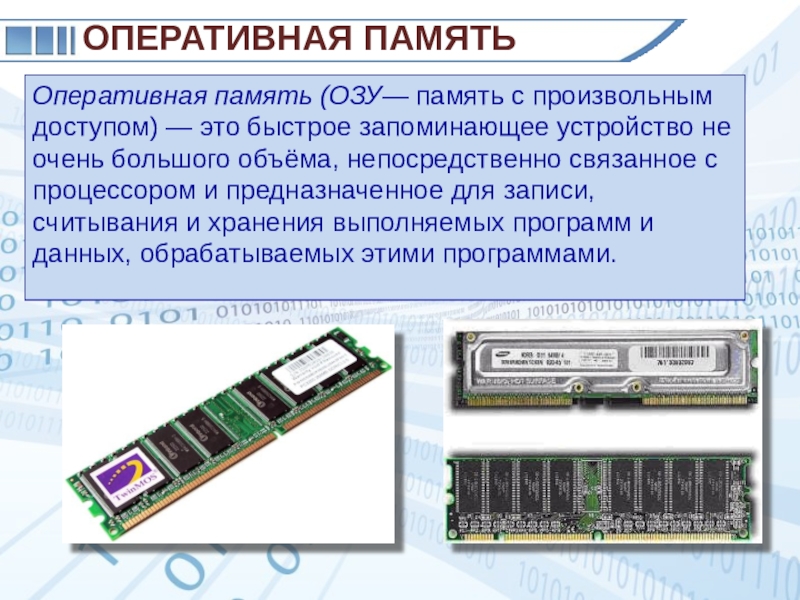

устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

ОПЕРАТИВНАЯ ПАМЯТЬ

при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-память (от англ. caсhe – тайник)

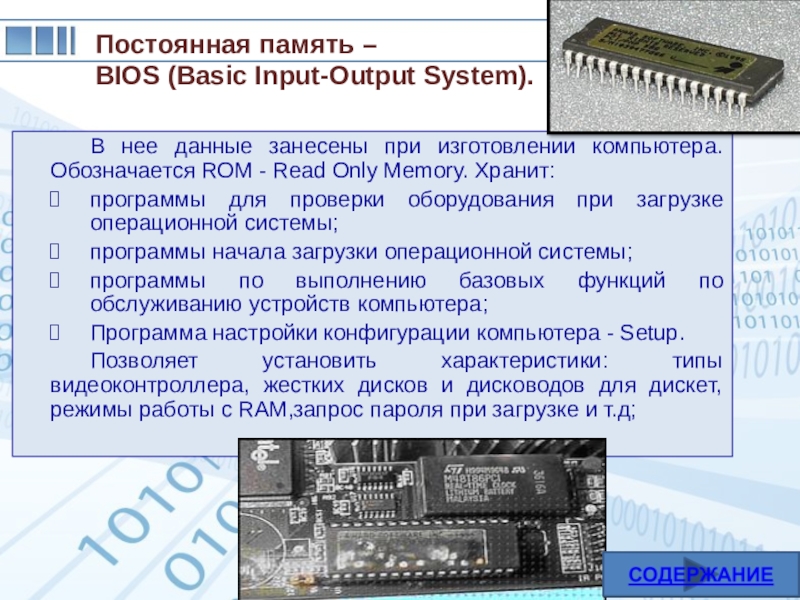

Only Memory. Хранит:
программы для проверки оборудования при загрузке операционной системы;
программы начала загрузки операционной системы;
программы по выполнению базовых функций по обслуживанию устройств компьютера;
Программа настройки конфигурации компьютера - Setup.
Позволяет установить характеристики: типы видеоконтроллера, жестких дисков и дисководов для дискет, режимы работы с RAM,запрос пароля при загрузке и т.д;

Постоянная память – BIOS (Basic Input-Output System).

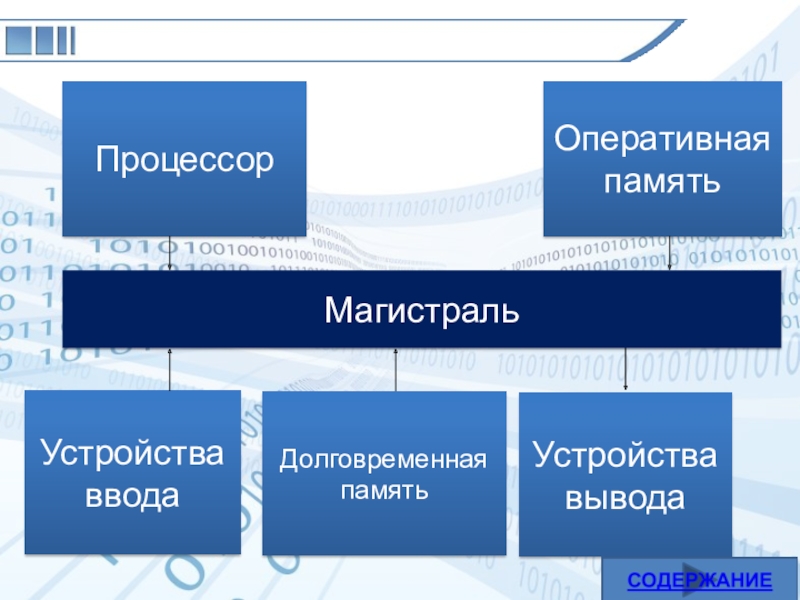

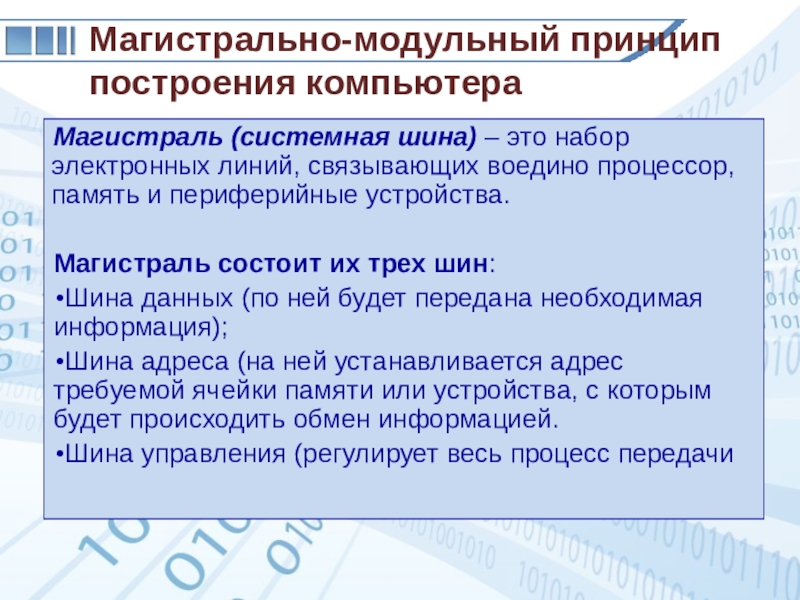

память и периферийные устройства.

Магистраль состоит их трех шин:
Шина данных (по ней будет передана необходимая информация);
Шина адреса (на ней устанавливается адрес требуемой ячейки памяти или устройства, с которым будет происходить обмен информацией.
Шина управления (регулирует весь процесс передачи

Магистрально-модульный принцип построения компьютера

программный код, находящийся в памяти и руководит работой всех устройств компьютера. Чем выше скорость работы процессора, тем выше быстродействие компьютера.
Процессор имеет специальные ячейки, которые называются регистрами. В регистрах помещаются команды, которые выполняются процессором, а также данные, которыми оперируют команды.

(обрабатывать)— устройство или программа, целью которых является обработка (процесс) чего-то (объекта, процесса).

данные, поступающие в процессор.
Сопроцессор - дополнительный блок, входящий в устройство компьютера, который предназначен для особо сложных математических вычислений. Он активно применяется при работе с графическими или мультимедийными программами.
Кэш-память - буферная память - это некоторый накопитель для данных.

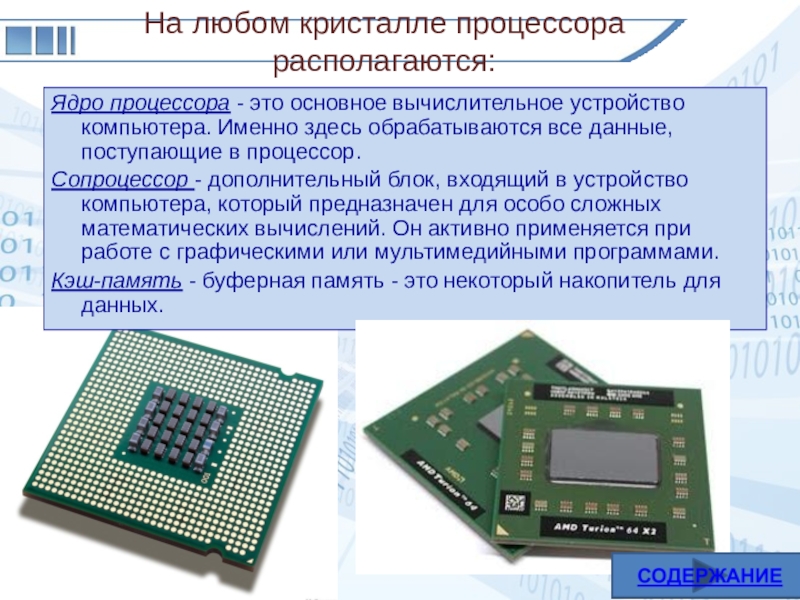

На любом кристалле процессора располагаются:

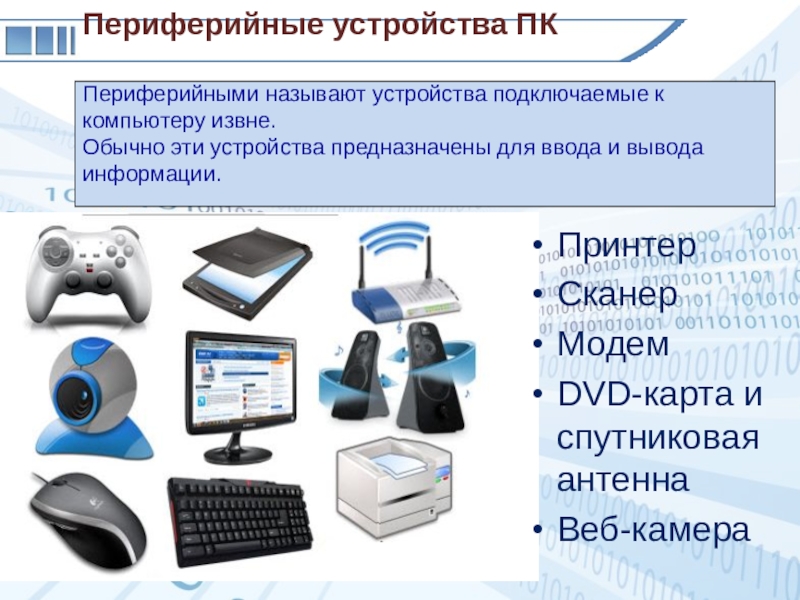

устройства предназначены для ввода и вывода информации.

Принтер
Сканер
Модем
DVD-карта и спутниковая антенна
Веб-камера

принтеров:

матричный

струйный

лазерный

для считывания штрих-кода..

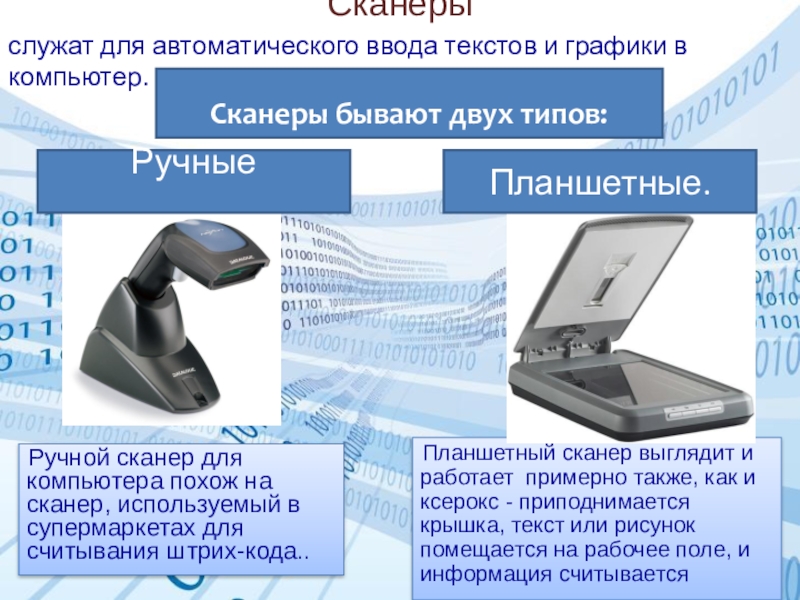

Планшетный сканер выглядит и работает примерно также, как и ксерокс - приподнимается крышка, текст или рисунок помещается на рабочее поле, и информация считывается

Ручные

Планшетные.

Сканеры бывают двух типов:

служат для автоматического ввода текстов и графики в компьютер.

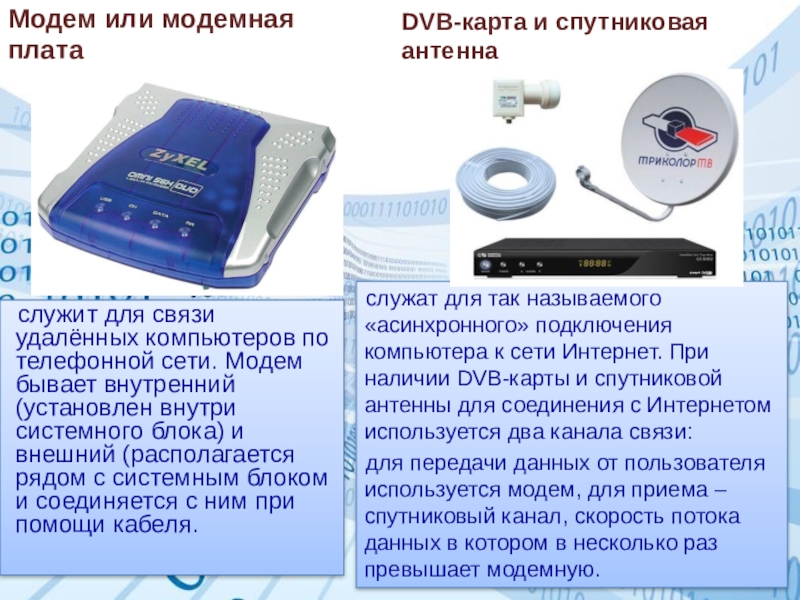

сети. Модем бывает внутренний (установлен внутри системного блока) и внешний (располагается рядом с системным блоком и соединяется с ним при помощи кабеля.

DVB-карта и спутниковая антенна

служат для так называемого «асинхронного» подключения компьютера к сети Интернет. При наличии DVB-карты и спутниковой антенны для соединения с Интернетом используется два канала связи:
для передачи данных от пользователя используется модем, для приема – спутниковый канал, скорость потока данных в котором в несколько раз превышает модемную.

передачи по сети Интернет.

Веб-камеры, предназначенные для видеоконференций - это, как правило, простые модели камер, подключаемые к компьютеру, на котором запущена программа типа Instant Messenger.
С помощью этих устройств и локальных сетей, можно в любой момент устроить совещание со своими сотрудниками.
