Презентация, доклад на тему : презентация Среда программирования Кумир (исполнитель РОБОТ)
Содержание
- 1. : презентация Среда программирования Кумир (исполнитель РОБОТ)
- 2. Слайд 2
- 3. Файл со стандартной обстановкой входит в поставку
- 4. Поставить/убрать стену — щелкнуть по границе между
- 5. Слайд 5
- 6. Слайд 6
- 7. Алгоритм на языке КуМир записывается так:алг тип_алгоритма
- 8. Кумир-программа, управляющая Роботом, должна начинаться со строки

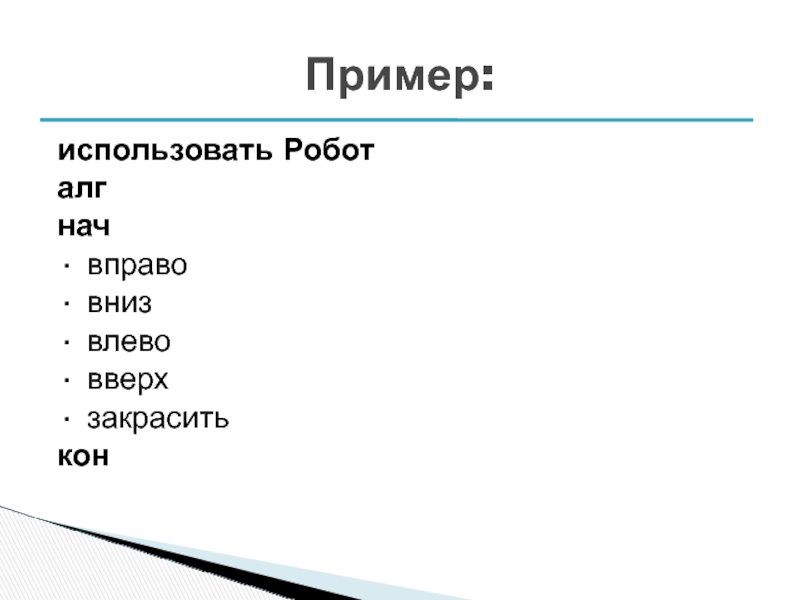

- 9. использовать Роботалгнач· вправо· вниз· влево· вверх· закраситьконПример:
- 10. нц число повторений раз· тело цикла (последовательность
- 11. закраситьвправовверхзакраситьвправозакраситьвверхзакраситьзакраситьвправозакраситьвправозакраситьзакраситьвправовправозакраситьзакраситьзакраситьвправоЗадача 1 На поле Робота нет стен
- 12. Петя составил алгоритм, а Коля стер в
- 13. Петя составил алгоритм, при выполнении которого Робот
- 14. Цикл N разИспользуется, когда некоторую последовательность команд
- 15. Пример использования циклаалг диагональ дано ⎪на поле
- 16. Примералг лабиринт дано ⎪Робот в клетке А надо ⎪Робот
- 17. Нарисуем треугольникалг треугольникнач| нц 4 раз| |
- 18. алг рисунокнач| нц 3 раз |
- 19. Домашнее задание Придумать 2 фигуры и запрограммировать их

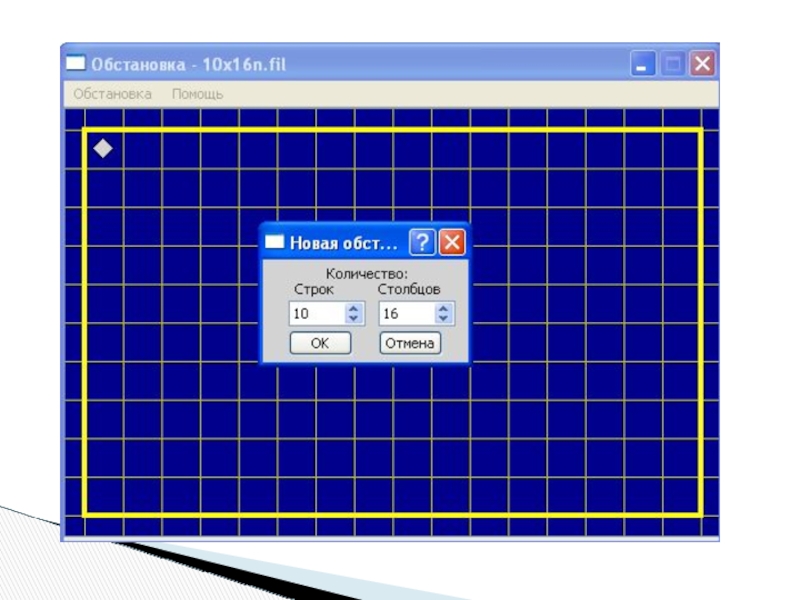

Файл со стандартной обстановкой входит в поставку Кумира (10x16.fil). Стандартной обстановкой является пустая обстановка максимально допустимого размера 10*16 с Роботом в левом верхнем углу.Робот-> Сменить стартовую обстановку
Слайд 3Файл со стандартной обстановкой входит в поставку Кумира (10x16.fil). Стандартной обстановкой
является пустая обстановка максимально допустимого размера 10*16 с Роботом в левом верхнем углу.
Робот-> Сменить стартовую обстановку

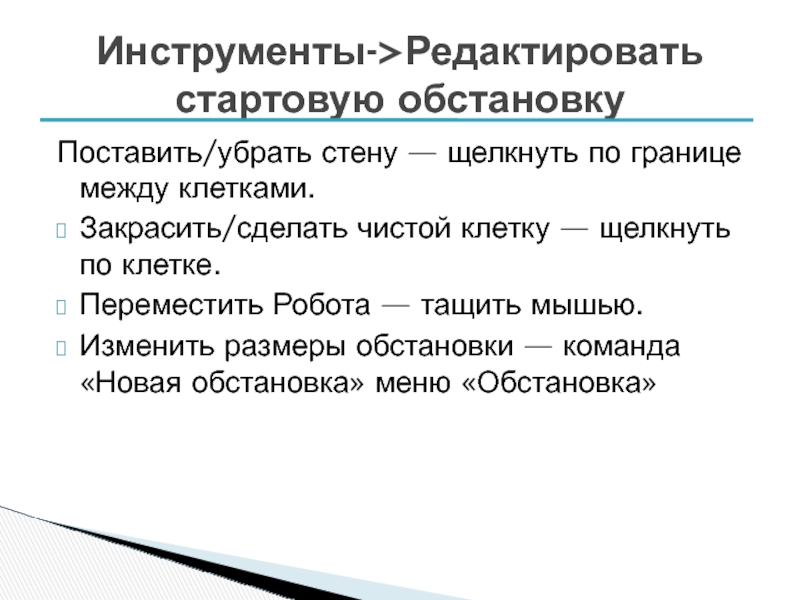

Слайд 4Поставить/убрать стену — щелкнуть по границе между клетками.
Закрасить/сделать чистой клетку —
щелкнуть по клетке.
Переместить Робота — тащить мышью.
Изменить размеры обстановки — команда «Новая обстановка» меню «Обстановка»
Переместить Робота — тащить мышью.
Изменить размеры обстановки — команда «Новая обстановка» меню «Обстановка»
Инструменты->Редактировать стартовую обстановку
Слайд 7Алгоритм на языке КуМир записывается так:
алг тип_алгоритма имя_алгоритма (описание_параметров)
· дано условие_применимости_алгоритма
·
надо цель_выполнения_алгоритма
нач
· последовательность команд
кон
Описание алгоритма состоит из:
• заголовка (часть до служебного слова нач)
• тела алгоритма (часть между словами нач и кон)
нач
· последовательность команд
кон
Описание алгоритма состоит из:
• заголовка (часть до служебного слова нач)
• тела алгоритма (часть между словами нач и кон)
Описание алгоритма

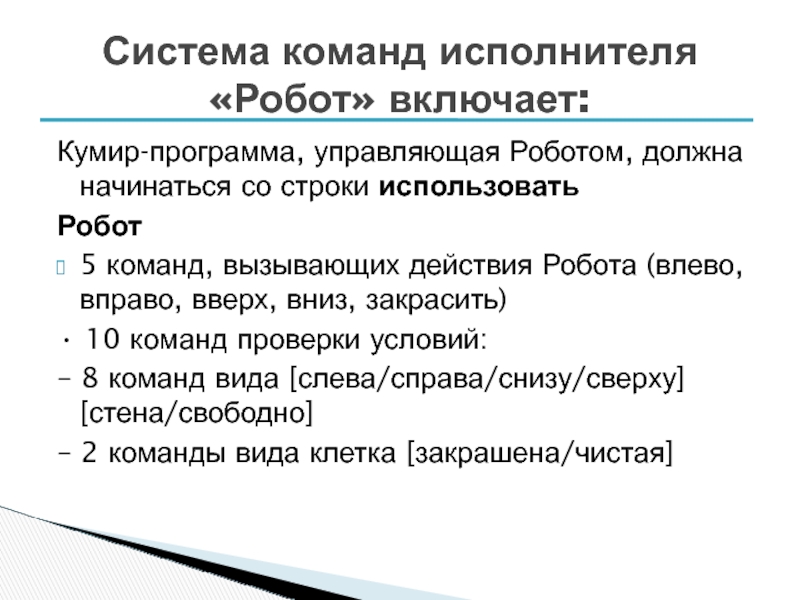

Слайд 8Кумир-программа, управляющая Роботом, должна начинаться со строки использовать
Робот
5 команд, вызывающих действия
Робота (влево, вправо, вверх, вниз, закрасить)
• 10 команд проверки условий:
– 8 команд вида [слева/справа/снизу/сверху] [стена/свободно]
– 2 команды вида клетка [закрашена/чистая]
• 10 команд проверки условий:
– 8 команд вида [слева/справа/снизу/сверху] [стена/свободно]
– 2 команды вида клетка [закрашена/чистая]
Система команд исполнителя «Робот» включает:

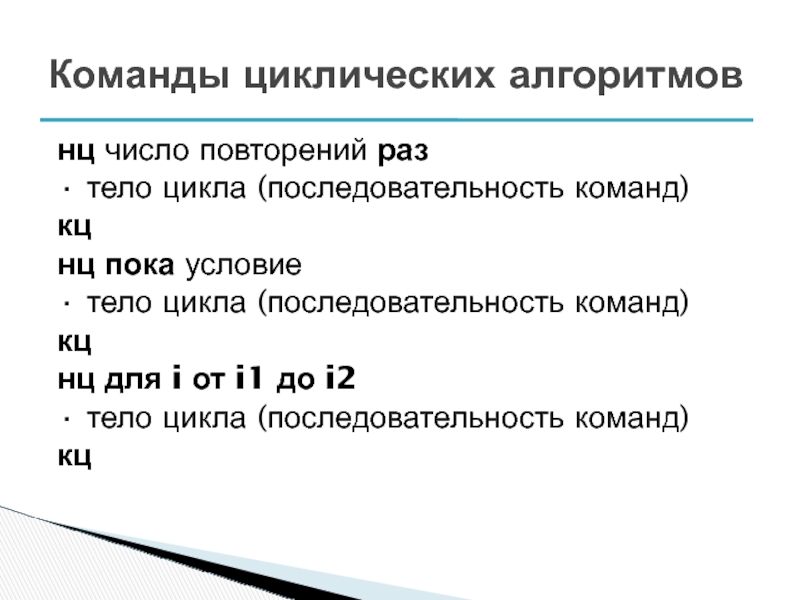

Слайд 10нц число повторений раз
· тело цикла (последовательность команд)
кц
нц пока условие
· тело
цикла (последовательность команд)
кц
нц для i от i1 до i2
· тело цикла (последовательность команд)
кц
кц
нц для i от i1 до i2
· тело цикла (последовательность команд)
кц
Команды циклических алгоритмов

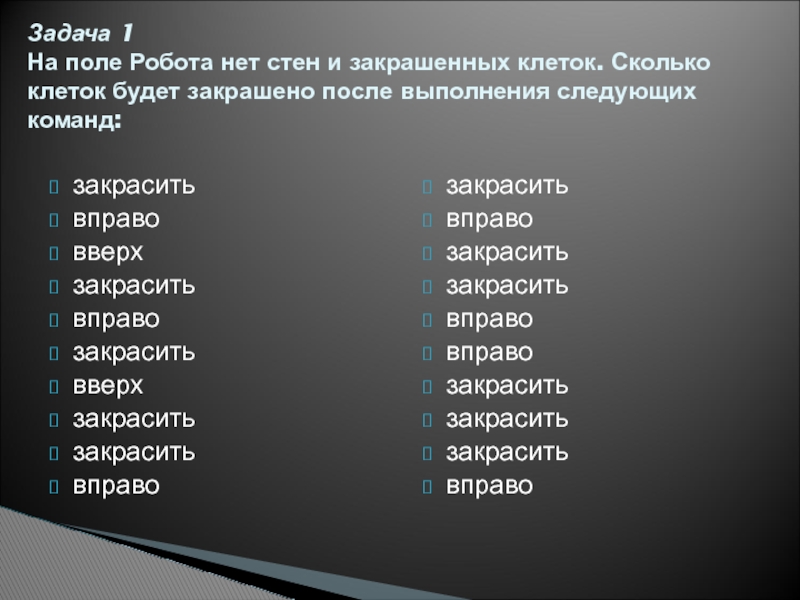

Слайд 11закрасить
вправо
вверх
закрасить
вправо
закрасить
вверх
закрасить
закрасить
вправо
закрасить
вправо
закрасить
закрасить
вправо
вправо
закрасить
закрасить
закрасить
вправо
Задача 1
На поле Робота нет стен и закрашенных клеток. Сколько клеток
будет закрашено после выполнения следующих команд:
Слайд 12Петя составил алгоритм, а Коля стер в нем одну команду:
алг прогулка
дано
⎪на поле Робота стен нет
надо ⎪ Робот погулял и вернулся в исходное положение
нач
| вверх
| вправо
| ???
| вниз
| влево
| влево
кон
Какую команду стер Коля?
надо ⎪ Робот погулял и вернулся в исходное положение
нач
| вверх
| вправо
| ???
| вниз
| влево
| влево
кон
Какую команду стер Коля?
Задача 4

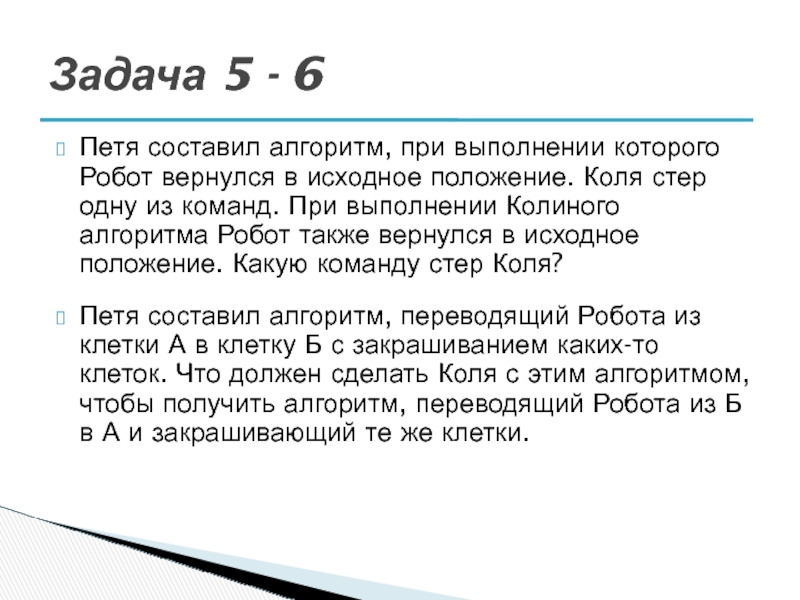

Слайд 13Петя составил алгоритм, при выполнении которого Робот вернулся в исходное положение.
Коля стер одну из команд. При выполнении Колиного алгоритма Робот также вернулся в исходное положение. Какую команду стер Коля?
Петя составил алгоритм, переводящий Робота из клетки А в клетку Б с закрашиванием каких-то клеток. Что должен сделать Коля с этим алгоритмом, чтобы получить алгоритм, переводящий Робота из Б в А и закрашивающий те же клетки.
Петя составил алгоритм, переводящий Робота из клетки А в клетку Б с закрашиванием каких-то клеток. Что должен сделать Коля с этим алгоритмом, чтобы получить алгоритм, переводящий Робота из Б в А и закрашивающий те же клетки.
Задача 5 - 6
Слайд 14Цикл N раз
Используется, когда некоторую последовательность команд нужно выполнить несколько раз
подряд
нц число повторений раз
⎪ тело цикла
кц
Число повторений – целое число
нц число повторений раз
⎪ тело цикла
кц
Число повторений – целое число

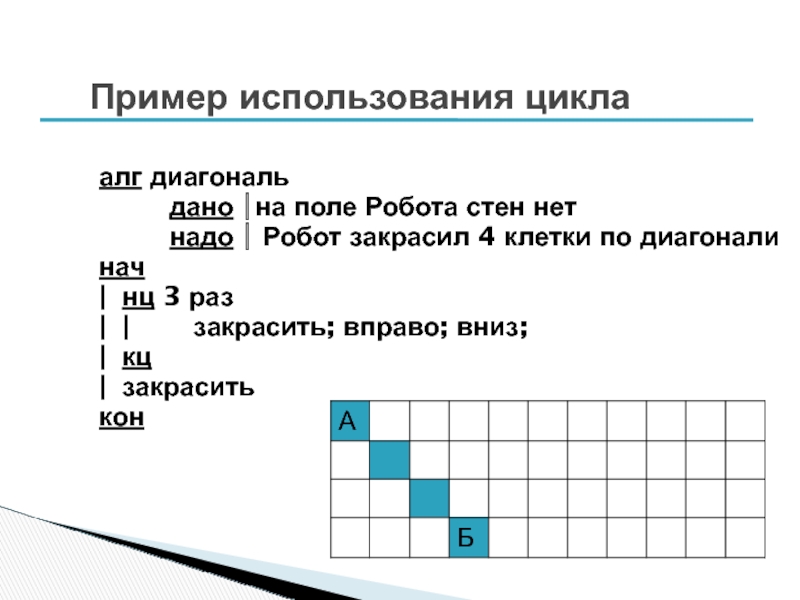

Слайд 15
Пример использования цикла
алг диагональ
дано ⎪на поле Робота стен нет
надо ⎪ Робот
закрасил 4 клетки по диагонали
нач
| нц 3 раз
| | закрасить; вправо; вниз;
| кц
| закрасить
кон
нач
| нц 3 раз
| | закрасить; вправо; вниз;
| кц
| закрасить
кон

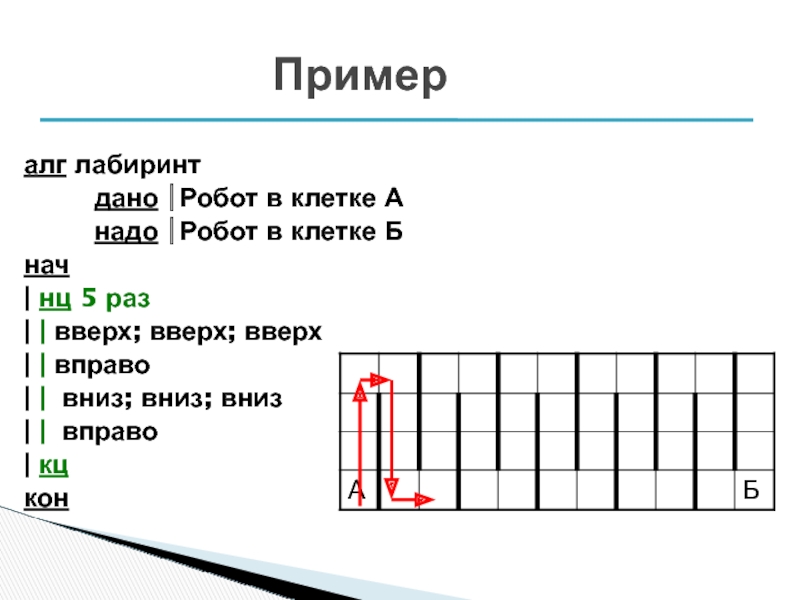

Слайд 16Пример
алг лабиринт
дано ⎪Робот в клетке А
надо ⎪Робот в клетке Б
нач
| нц
5 раз
| | вверх; вверх; вверх
| | вправо
| | вниз; вниз; вниз
| | вправо
| кц
кон
| | вверх; вверх; вверх
| | вправо
| | вниз; вниз; вниз
| | вправо
| кц
кон

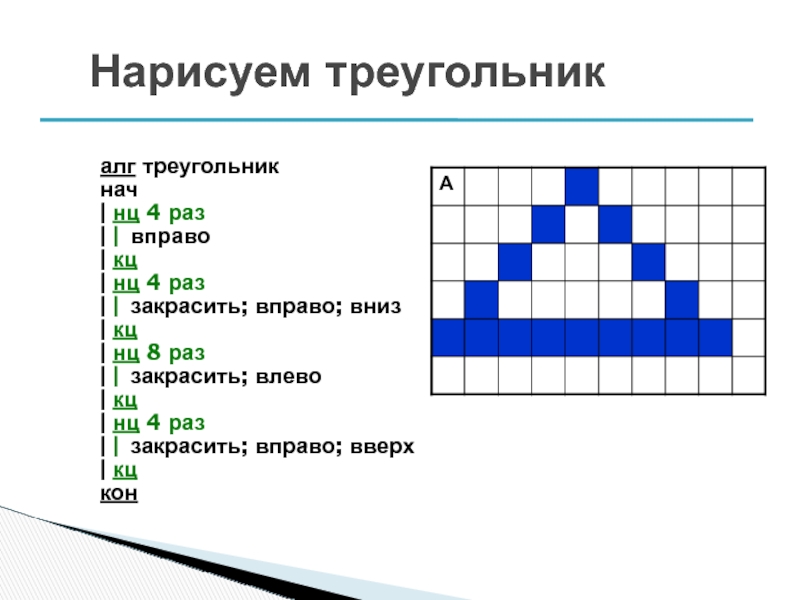

Слайд 17Нарисуем треугольник
алг треугольник
нач
| нц 4 раз
| | вправо
| кц
|
нц 4 раз
| | закрасить; вправо; вниз
| кц
| нц 8 раз
| | закрасить; влево
| кц
| нц 4 раз
| | закрасить; вправо; вверх
| кц
кон
| | закрасить; вправо; вниз
| кц
| нц 8 раз
| | закрасить; влево
| кц
| нц 4 раз
| | закрасить; вправо; вверх
| кц
кон

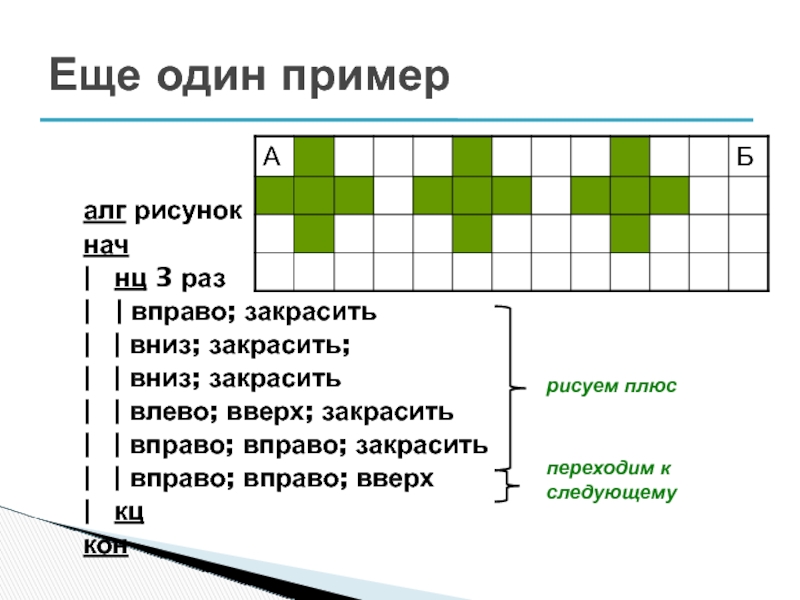

Слайд 18алг рисунок
нач
| нц 3 раз
| | вправо; закрасить
|
| вниз; закрасить;
| | вниз; закрасить
| | влево; вверх; закрасить
| | вправо; вправо; закрасить
| | вправо; вправо; вверх
| кц
кон
| | вниз; закрасить
| | влево; вверх; закрасить
| | вправо; вправо; закрасить
| | вправо; вправо; вверх
| кц
кон
Еще один пример
рисуем плюс
переходим к следующему

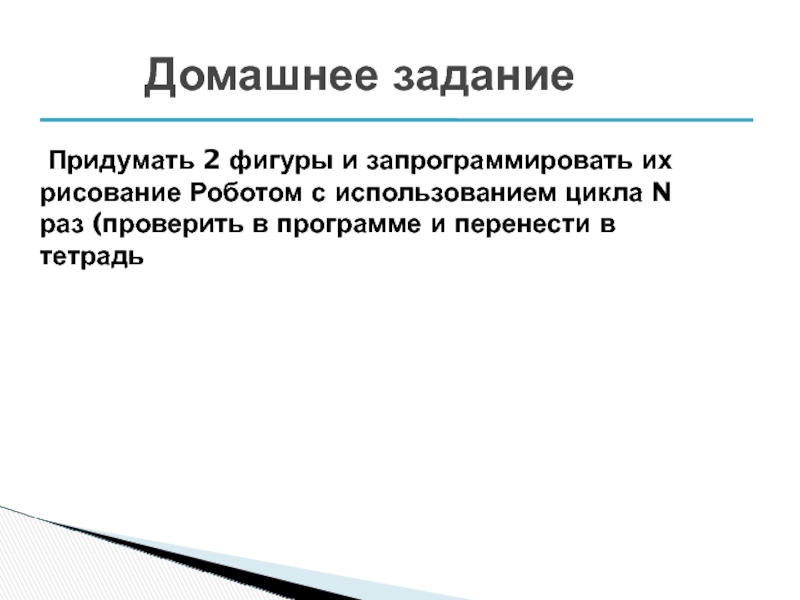

Слайд 19Домашнее задание
Придумать 2 фигуры и запрограммировать их рисование Роботом с использованием
цикла N раз (проверить в программе и перенести в тетрадь
