Презентация, доклад на тему : Аппаратное обеспечение ПК (Hardware)

платой;
2)  CPU (Central Processing Unit) - центральный процессор;
3)  винчестер или накопитель на жёстком магнитном диске, обозначенный в документации как HDD (Hard Disk Drive);
4)  дисковод — для гибких магнитных дисков, FDD (Floppy Disk Drive);

(Read Only Memory) — постоянное запоминающее устройство (ПЗУ);
7)  графический контроллер — устройство, выполняющее графические операции и обработку видеоданных; акселератор —процессор, ускоряющий обработку видео изображений ;

и монтажные провода;
9)  корпус (case) — защищает компоненты PC от внешнего воздействия и содержит блок питания;
10) UPS — источник бесперебойного питания;
11) устройства ввода — клавиатура, мышь, трэкболл, джойстик, дигитайзер, сканер;
12) устройства вывода — монитор, принтер, плоттер;

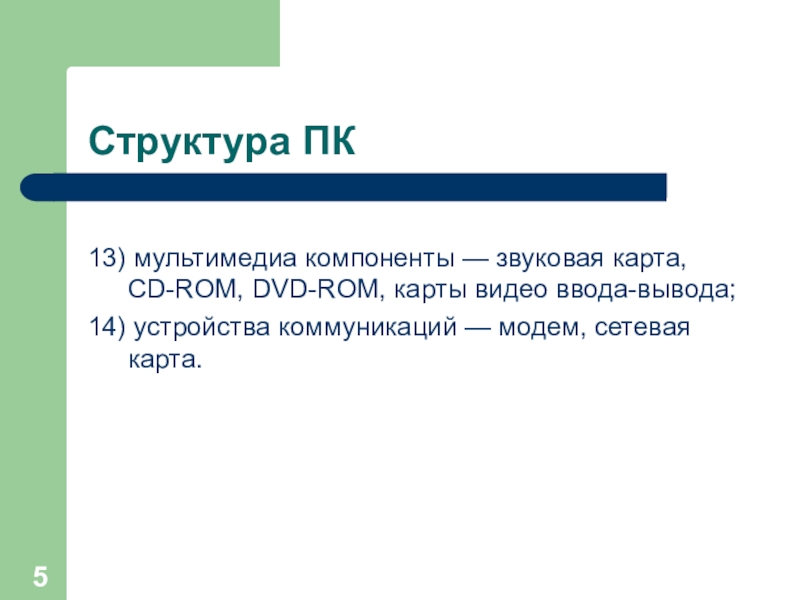

ввода-вывода;
14) устройства коммуникаций — модем, сетевая карта.

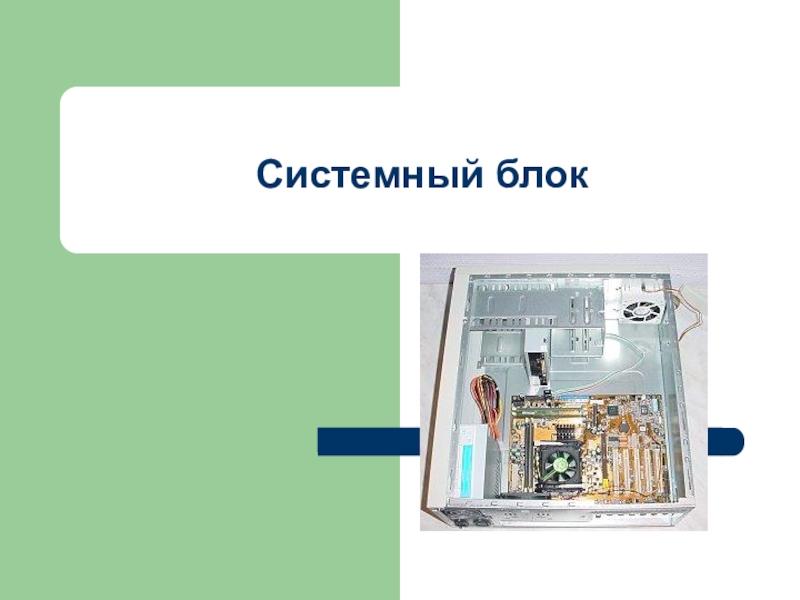

к "маме" подключаются все другие устройства, входящие в состав системного блока.
Функция: обеспечивает связь между всеми устройствами ПК, посредством передачи сигнала от одного устройства к другому.

На поверхности материнской платы имеется большое количество разъемов предназначенных для установки других устройств: sockets – гнезда для процессоров; slots – разъемы под оперативную память и платы расширения; контроллеры портов ввода/ вывода.

(тактов) за 1 секунду [Hz, MHz, GHz]

Основные производители: Intel, Cyrix, AMD

Cooler – вентилятор для охлаждения процессора.

286, 386, 486, Pentium, Pentium ll, Pentium lll и пришло новое Pentium IV.

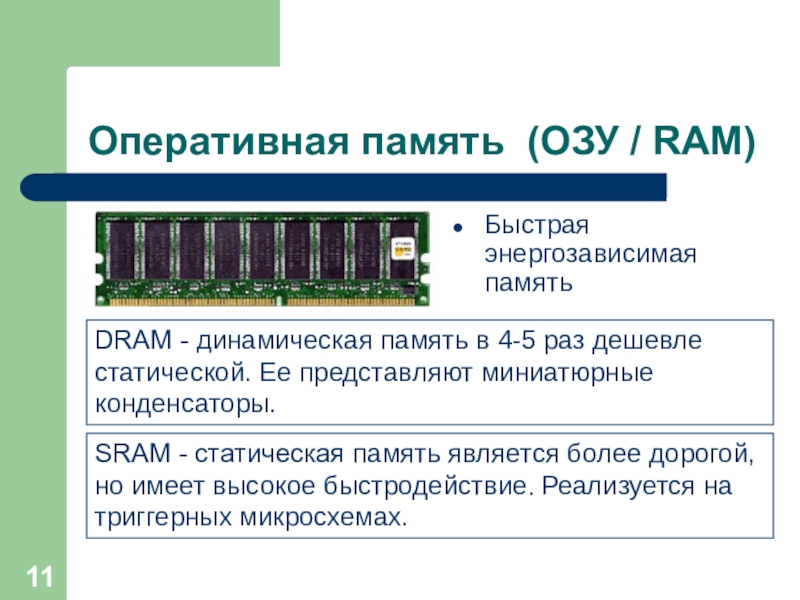

более дорогой, но имеет высокое быстродействие. Реализуется на триггерных микросхемах.

DRAM - динамическая память в 4-5 раз дешевле статической. Ее представляют миниатюрные конденсаторы.

от 70 до 4 нс (нано = 10-9)

Чаще всего используют модули динамической памяти SDRAM и DDR SDRAM (SDRAM II) - Double Date Rate SDRAM - удвоенная скорость передачи данных по сравнению с обычной SDRAM.

Объем одного модуля 32, 64, 128, 256, 512 Mb

= 10-6)

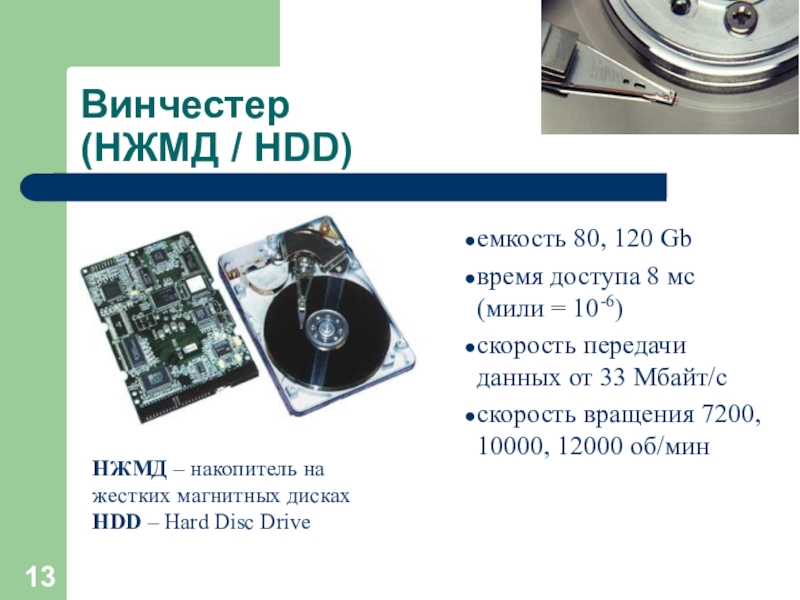

скорость передачи данных от 33 Мбайт/с
скорость вращения 7200, 10000, 12000 об/мин

НЖМД – накопитель на жестких магнитных дисках
HDD – Hard Disc Drive

жесткий диск, который мог хранить до 16 Кбайт информации.
Поскольку этот диск имел 30 цилиндров (дорожек), каждая из которых была разбита на 30 секторов, то ему присвоили название — 30/30.
По аналогии с автоматическими винтовками, имеющими калибр 30/30, такие жесткие диски стали называться «винчестерами».

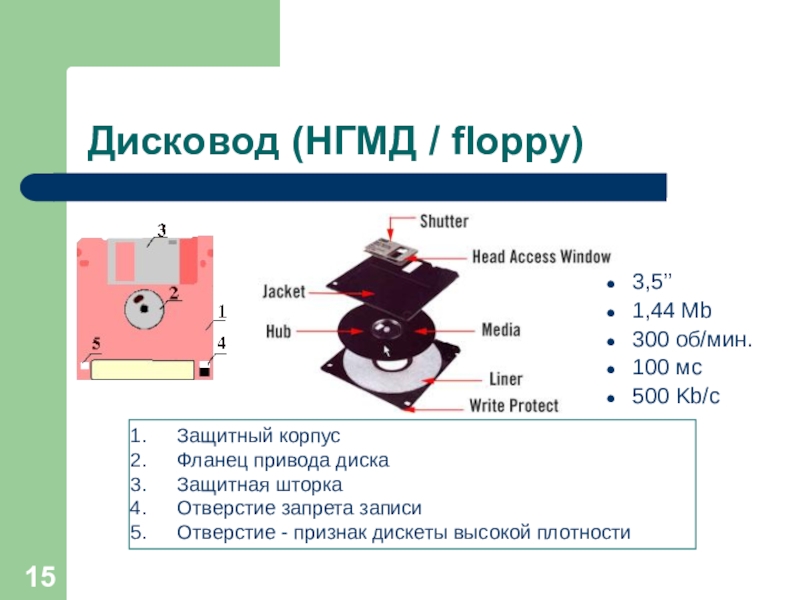

шторка
Отверстие запрета записи
Отверстие - признак дискеты высокой плотности

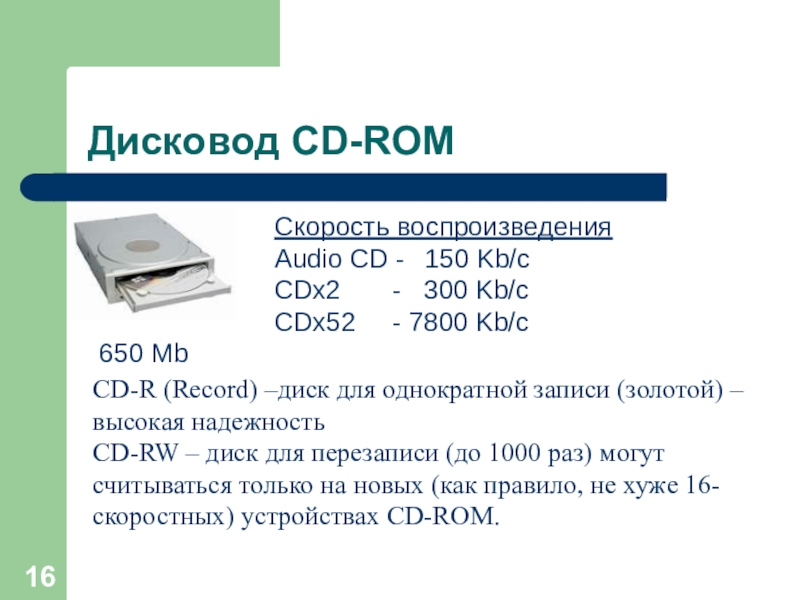

- 300 Kb/c
CDx52 - 7800 Kb/c

CD-R (Record) –диск для однократной записи (золотой) – высокая надежность
CD-RW – диск для перезаписи (до 1000 раз) могут считываться только на новых (как правило, не хуже 16-скоростных) устройствах CD-ROM.

энциклопедии…)

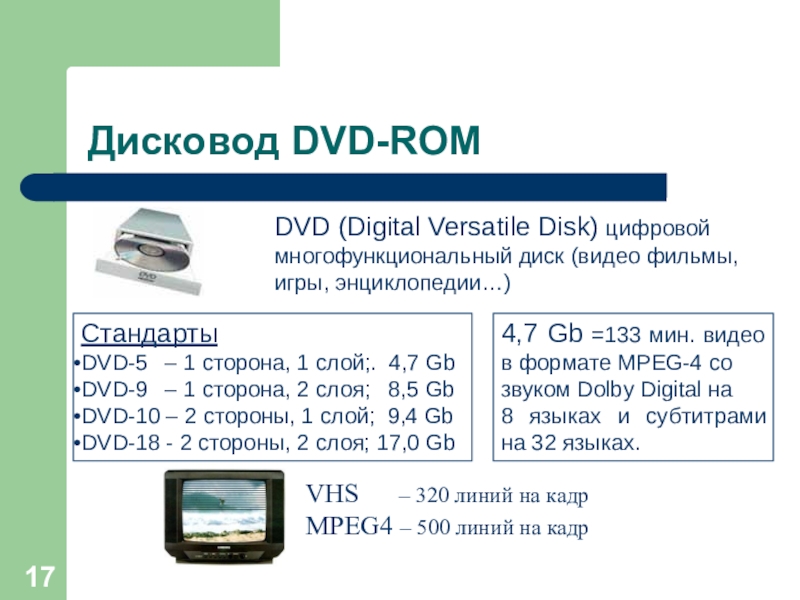

Стандарты
DVD-5 – 1 сторона, 1 слой;. 4,7 Gb
DVD-9 – 1 сторона, 2 слоя; 8,5 Gb
DVD-10 – 2 стороны, 1 слой; 9,4 Gb
DVD-18 - 2 стороны, 2 слоя; 17,0 Gb

4,7 Gb =133 мин. видео в формате MPEG-4 со
звуком Dolby Digital на
8 языках и субтитрами на 32 языках.

требующая дополнительной энергии для хранения данных (только для записи).
Перезаписываемая - допускающая изменение (перезапись) данных.
Полупроводниковая - не содержащая механически движущихся частей (как обычные жёсткие диски или CD), построенная на основе интегральных микросхем.
Флэш-память исторически происходит от ROM памяти, и функционирует подобно RAM. В отличие от RAM, при отключении питания данные из флэш-памяти не пропадают.
Ячейка флэш-памяти не содержит конденсаторов, а состоит из одного транзистора особой архитектуры, который может хранить несколько бит информации.

для обычных жёстких дисков.
Потребляет примерно в 10-20 раз меньше энергии во время работы, чем жёсткие дискам и носители CD-ROM.
Компактнее большинства других механических носителей.
Информация, записанная на флэш-память, может храниться от 20 до 100 лет.

Замены памяти RAM флэш-памятью не происходит потому что флэш-память:
работает существенно медленнее;
имеет ограничение по количеству циклов перезаписи (от 10000 до 1000000 для разных типов).

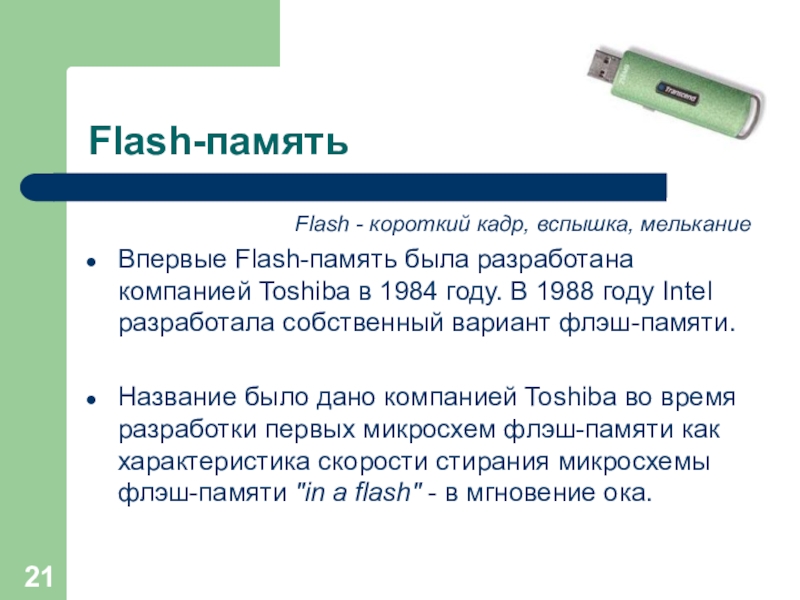

в 1984 году. В 1988 году Intel разработала собственный вариант флэш-памяти.
Название было дано компанией Toshiba во время разработки первых микросхем флэш-памяти как характеристика скорости стирания микросхемы флэш-памяти "in a flash" - в мгновение ока.

считать RAM эквивалентом "энергозависимой памяти", а ROM - "энергонезависимой памяти".

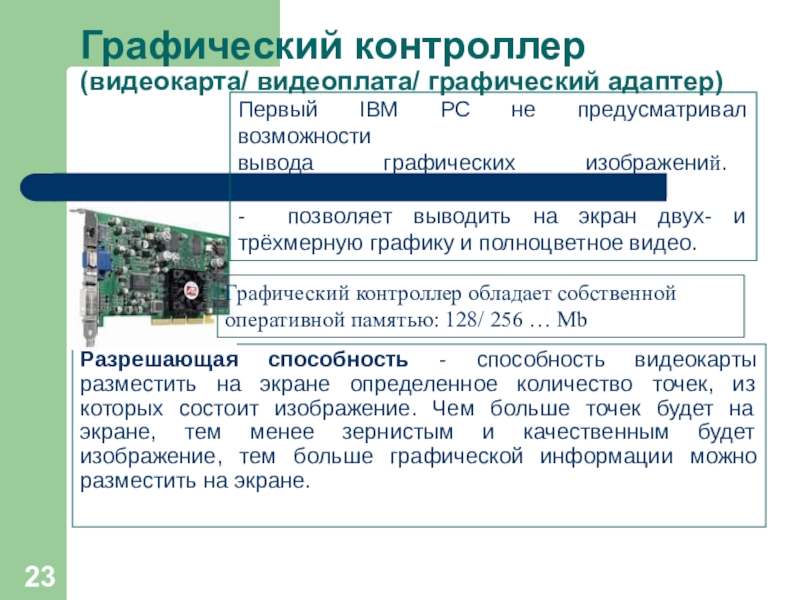

на экране определенное количество точек, из которых состоит изображение. Чем больше точек будет на экране, тем менее зернистым и качественным будет изображение, тем больше графической информации можно разместить на экране.

Первый IBM PC не предусматривал возможности вывода графических изображений. Современный - позволяет выводить на экран двух- и трёхмерную графику и полноцветное видео.

Графический контроллер обладает собственной оперативной памятью: 128/ 256 … Mb

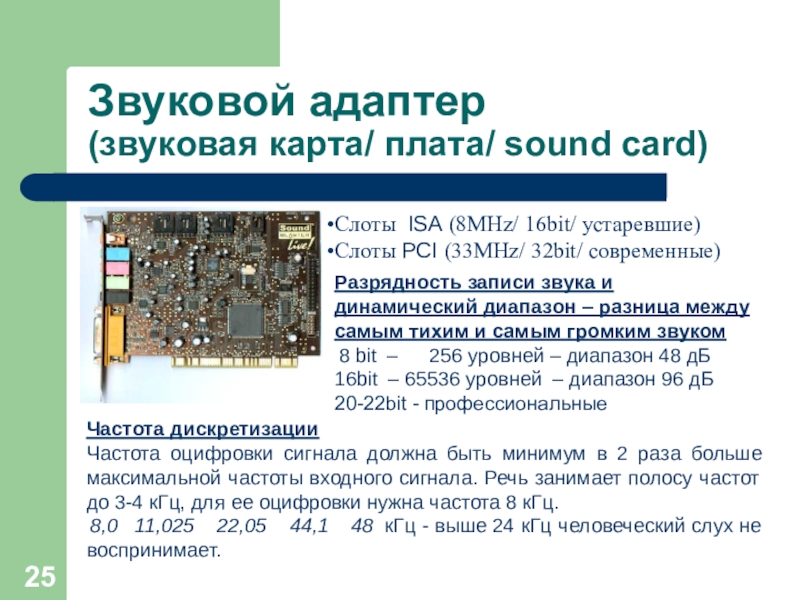

РСI (33MHz/ 32bit/ современные)

Разрядность записи звука и динамический диапазон – разница между самым тихим и самым громким звуком
8 bit – 256 уровней – диапазон 48 дБ
16bit – 65536 уровней – диапазон 96 дБ
20-22bit - профессиональные

Частота дискретизации
Частота оцифровки сигнала должна быть минимум в 2 раза больше максимальной частоты входного сигнала. Речь занимает полосу частот до 3-4 кГц, для ее оцифровки нужна частота 8 кГц.
8,0 11,025 22,05 44,1 48 кГц - выше 24 кГц человеческий слух не воспринимает.

blaster)

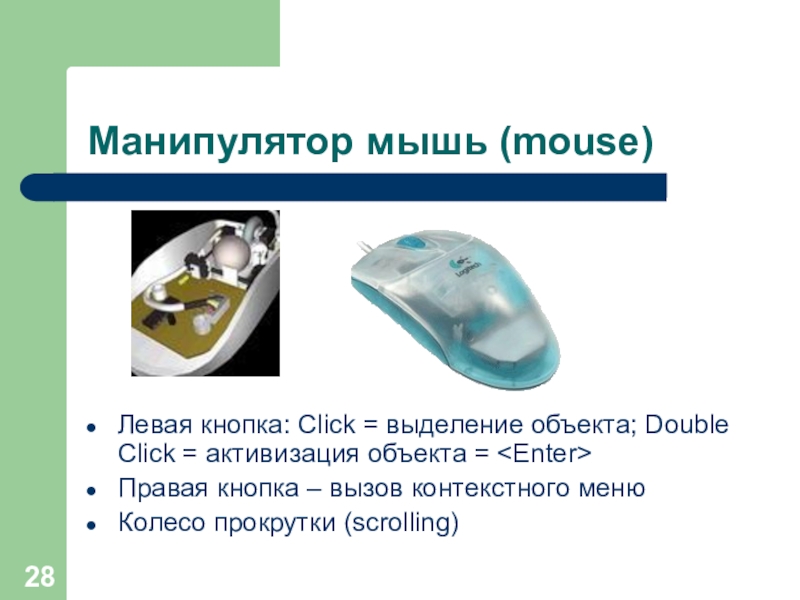

активизация объекта =
Правая кнопка – вызов контекстного меню
Колесо прокрутки (scrolling)

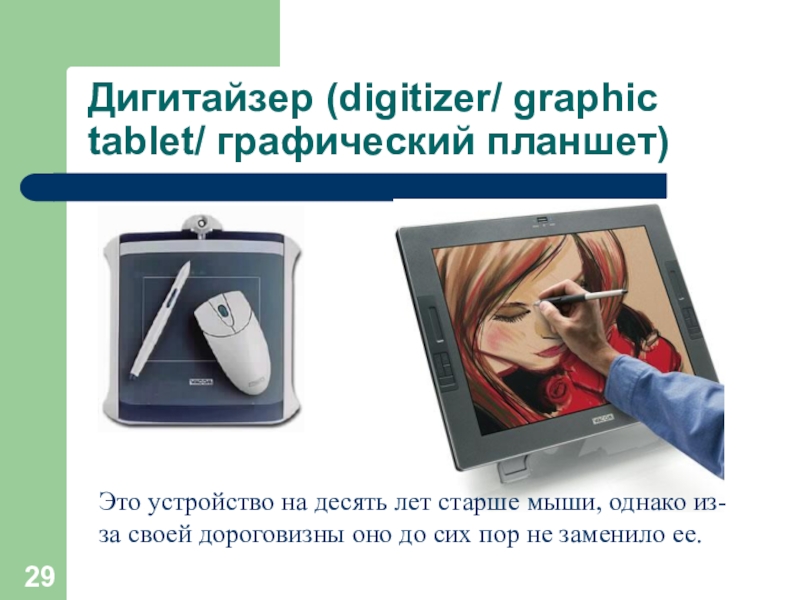

мыши, однако из-за своей дороговизны оно до сих пор не заменило ее.

Управления курсором
Переключаемая (цифровая/ управления курсором)
Функциональная –
Индикаторов

QWERTY
101 – 103 клавиши

Области

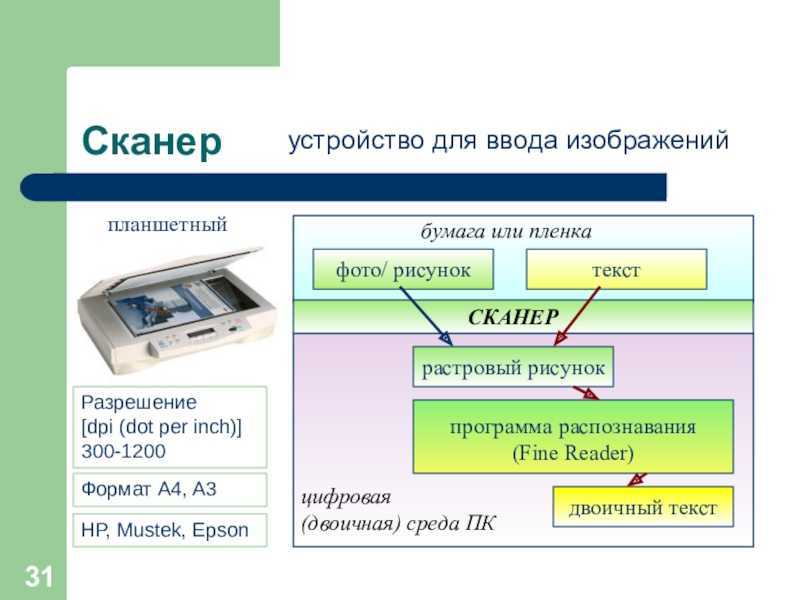

A3

HP, Mustek, Epson

=&11000100

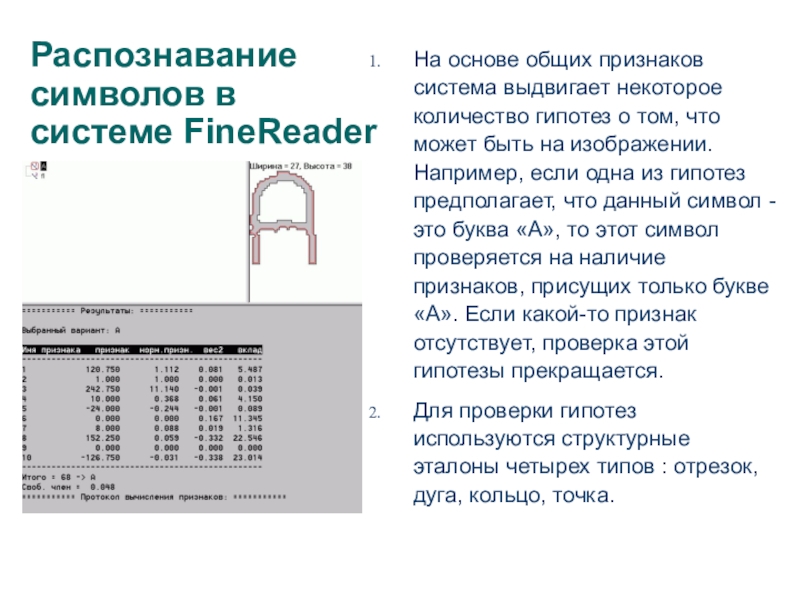

что может быть на изображении. Например, если одна из гипотез предполагает, что данный символ - это буква «А», то этот символ проверяется на наличие признаков, присущих только букве «А». Если какой-то признак отсутствует, проверка этой гипотезы прекращается.
Для проверки гипотез используются структурные эталоны четырех типов : отрезок, дуга, кольцо, точка.

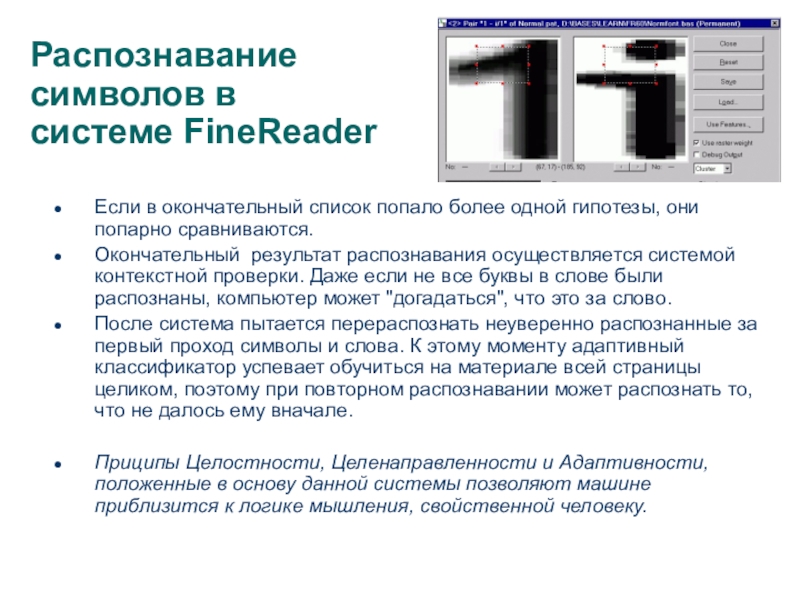

Распознавание символов в системе FineReader

одной гипотезы, они попарно сравниваются.
Окончательный результат распознавания осуществляется системой контекстной проверки. Даже если не все буквы в слове были распознаны, компьютер может "догадаться", что это за слово.
После система пытается перераспознать неуверенно распознанные за первый проход символы и слова. К этому моменту адаптивный классификатор успевает обучиться на материале всей страницы целиком, поэтому при повторном распознавании может распознать то, что не далось ему вначале.

Приципы Целостности, Целенаправленности и Адаптивности, положенные в основу данной системы позволяют машине приблизится к логике мышления, свойственной человеку.

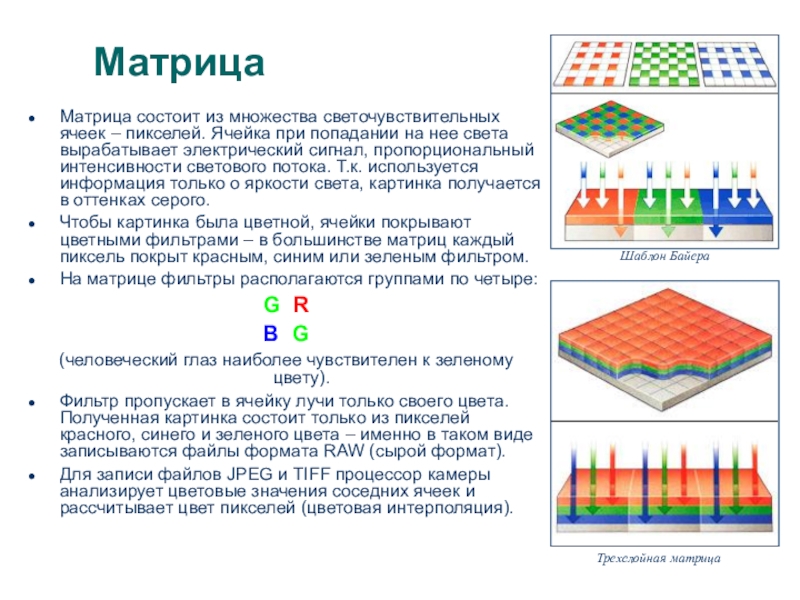

различие в светочувствительном элементе, на котором формируется изображение: в аналоговых фотоаппаратах это пленка, в цифровых – матрица. Свет через объектив попадает на матрицу, где формируется картинка, которая затем записывается в память.

на нее света вырабатывает электрический сигнал, пропорциональный интенсивности светового потока. Т.к. используется информация только о яркости света, картинка получается в оттенках серого.
Чтобы картинка была цветной, ячейки покрывают цветными фильтрами – в большинстве матриц каждый пиксель покрыт красным, синим или зеленым фильтром.
На матрице фильтры располагаются группами по четыре:
G R
B G
(человеческий глаз наиболее чувствителен к зеленому цвету).
Фильтр пропускает в ячейку лучи только своего цвета. Полученная картинка состоит только из пикселей красного, синего и зеленого цвета – именно в таком виде записываются файлы формата RAW (сырой формат).
Для записи файлов JPEG и TIFF процессор камеры анализирует цветовые значения соседних ячеек и рассчитывает цвет пикселей (цветовая интерполяция).

Шаблон Байера

Трехслойная матрица

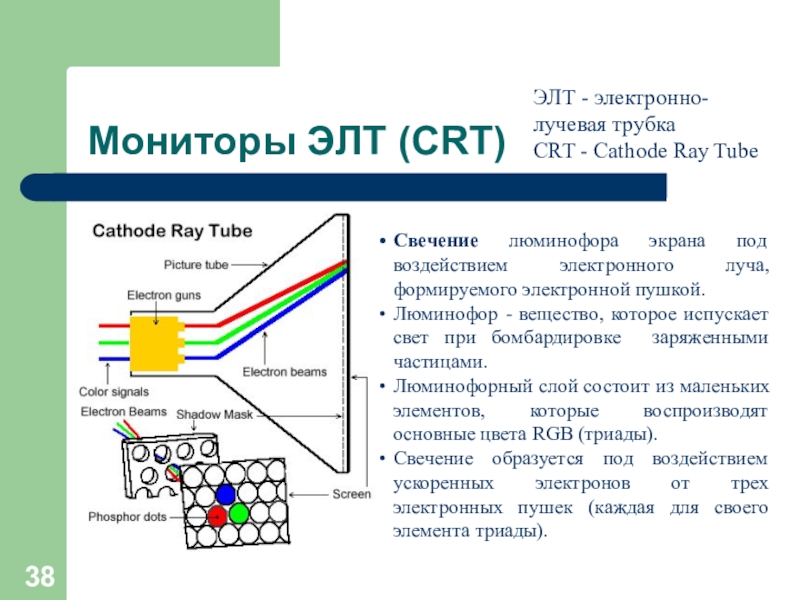

пушкой.
Люминофор - вещество, которое испускает свет при бомбардировке заряженными частицами.
Люминофорный слой состоит из маленьких элементов, которые воспроизводят основные цвета RGB (триады).
Свечение образуется под воздействием ускоренных электронов от трех электронных пушек (каждая для своего элемента триады).

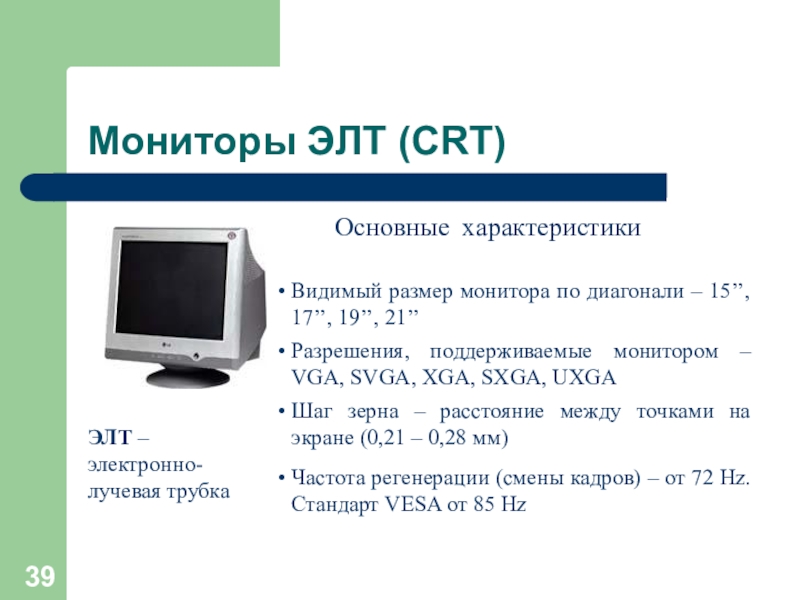

ЭЛТ - электронно-лучевая трубка
CRT - Cathode Ray Tube

15’’, 17’’, 19’’, 21’’

Разрешения, поддерживаемые монитором – VGA, SVGA, XGA, SXGA, UXGA

Шаг зерна – расстояние между точками на экране (0,21 – 0,28 мм)

Частота регенерации (смены кадров) – от 72 Hz. Стандарт VESA от 85 Hz

Основные характеристики

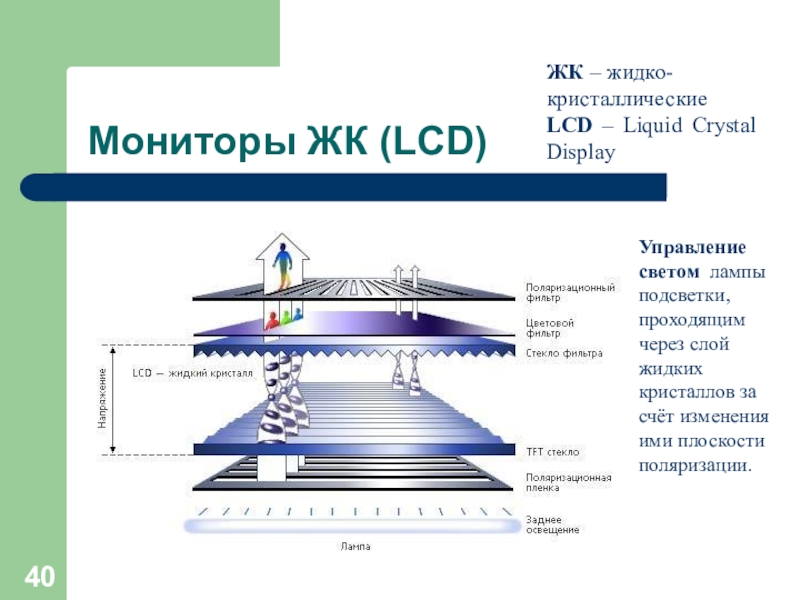

подсветки, проходящим через слой жидких кристаллов за счёт изменения ими плоскости поляризации.

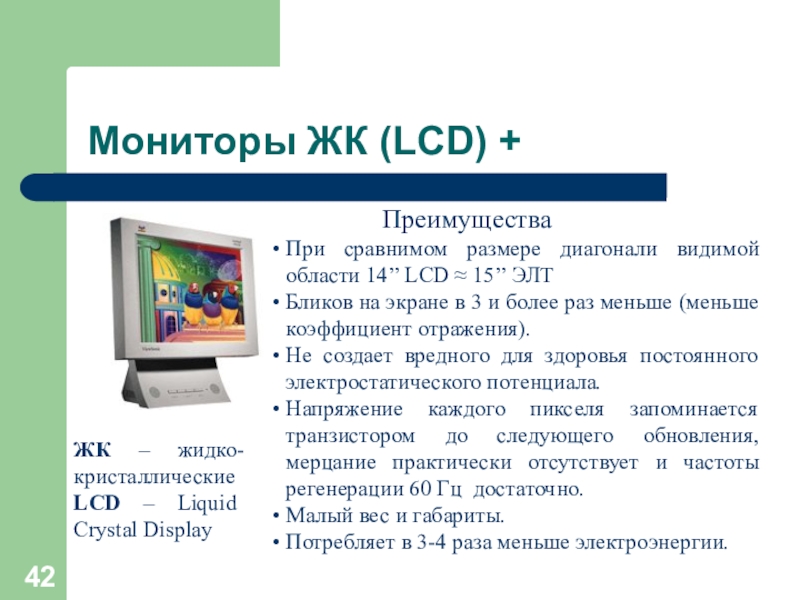

размере диагонали видимой области 14’’ LCD ≈ 15’’ ЭЛТ
Бликов на экране в 3 и более раз меньше (меньше коэффициент отражения).
Не создает вредного для здоровья постоянного электростатического потенциала.
Напряжение каждого пикселя запоминается транзистором до следующего обновления, мерцание практически отсутствует и частоты регенерации 60 Гц достаточно.
Малый вес и габариты.
Потребляет в 3-4 раза меньше электроэнергии.

Преимущества

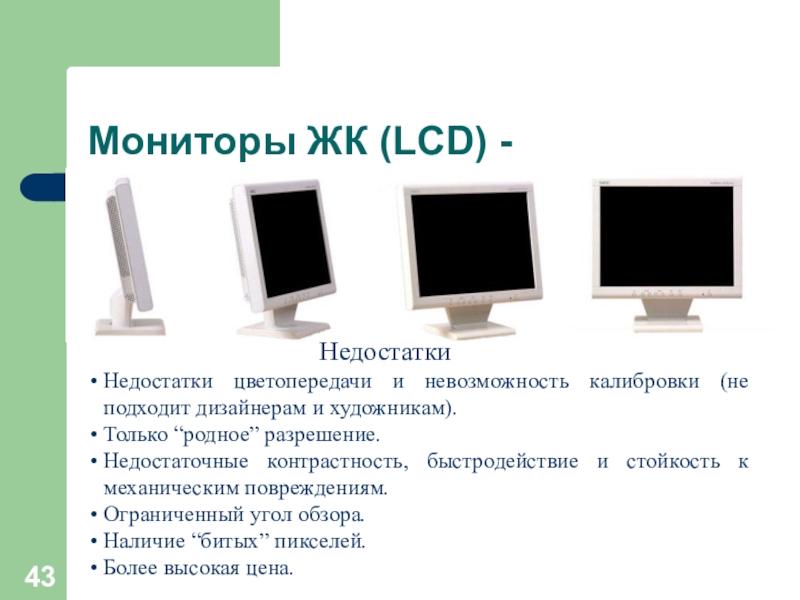

и художникам).
Только “родное” разрешение.
Недостаточные контрастность, быстродействие и стойкость к механическим повреждениям.
Ограниченный угол обзора.
Наличие “битых” пикселей.
Более высокая цена.

Недостатки

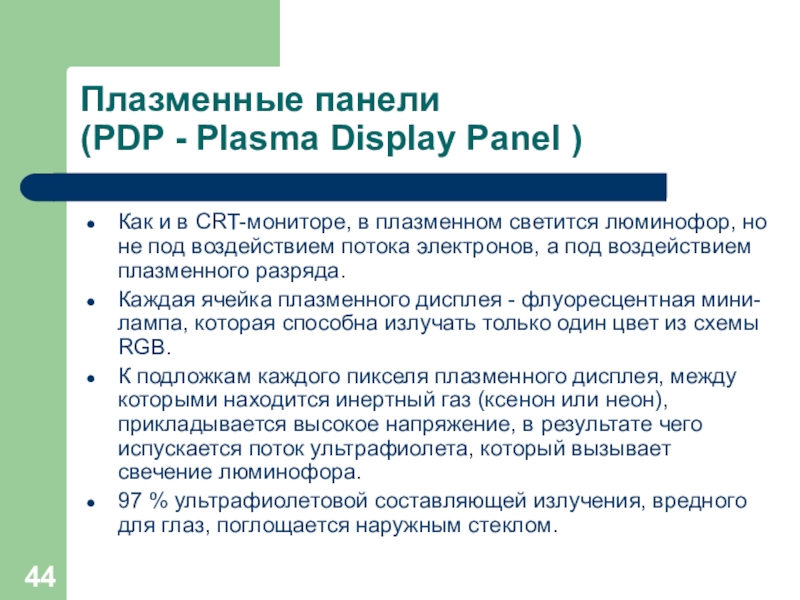

в плазменном светится люминофор, но не под воздействием потока электронов, а под воздействием плазменного разряда.
Каждая ячейка плазменного дисплея - флуоресцентная мини-лампа, которая способна излучать только один цвет из схемы RGB.
К подложкам каждого пикселя плазменного дисплея, между которыми находится инертный газ (ксенон или неон), прикладывается высокое напряжение, в результате чего испускается поток ультрафиолета, который вызывает свечение люминофора.
97 % ультрафиолетовой составляющей излучения, вредного для глаз, поглощается наружным стеклом.

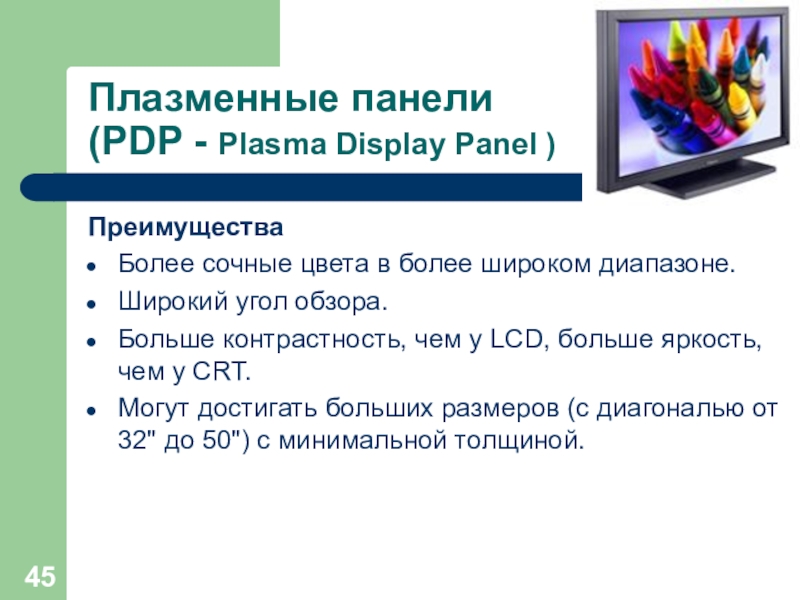

в более широком диапазоне.
Широкий угол обзора.
Больше контрастность, чем у LCD, больше яркость, чем у CRT.
Могут достигать больших размеров (с диагональю от 32" до 50") с минимальной толщиной.

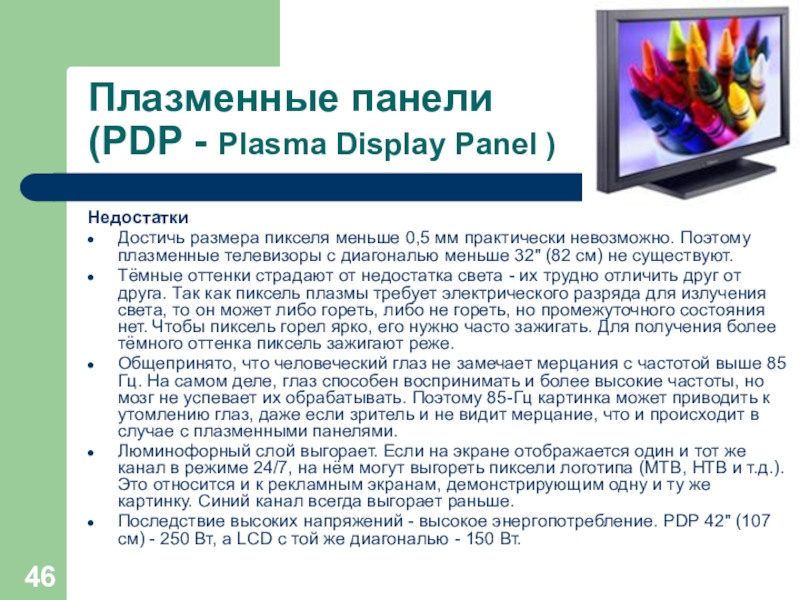

меньше 0,5 мм практически невозможно. Поэтому плазменные телевизоры с диагональю меньше 32" (82 см) не существуют.
Тёмные оттенки страдают от недостатка света - их трудно отличить друг от друга. Так как пиксель плазмы требует электрического разряда для излучения света, то он может либо гореть, либо не гореть, но промежуточного состояния нет. Чтобы пиксель горел ярко, его нужно часто зажигать. Для получения более тёмного оттенка пиксель зажигают реже.
Общепринято, что человеческий глаз не замечает мерцания с частотой выше 85 Гц. На самом деле, глаз способен воспринимать и более высокие частоты, но мозг не успевает их обрабатывать. Поэтому 85-Гц картинка может приводить к утомлению глаз, даже если зритель и не видит мерцание, что и происходит в случае с плазменными панелями.
Люминофорный слой выгорает. Если на экране отображается один и тот же канал в режиме 24/7, на нём могут выгореть пиксели логотипа (МТВ, НТВ и т.д.). Это относится и к рекламным экранам, демонстрирующим одну и ту же картинку. Синий канал всегда выгорает раньше.
Последствие высоких напряжений - высокое энергопотребление. PDP 42" (107 см) - 250 Вт, а LCD с той же диагональю - 150 Вт.

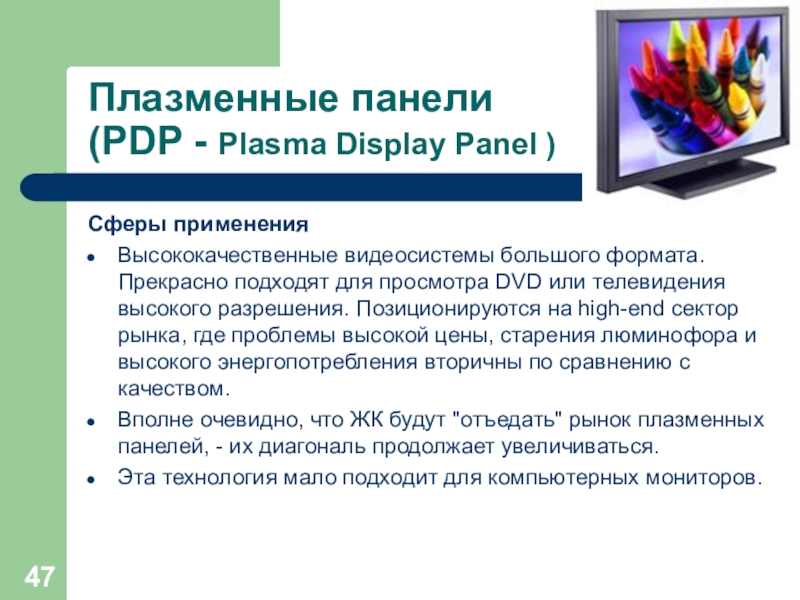

большого формата. Прекрасно подходят для просмотра DVD или телевидения высокого разрешения. Позиционируются на high-end сектор рынка, где проблемы высокой цены, старения люминофора и высокого энергопотребления вторичны по сравнению с качеством.
Вполне очевидно, что ЖК будут "отъедать" рынок плазменных панелей, - их диагональ продолжает увеличиваться.
Эта технология мало подходит для компьютерных мониторов.

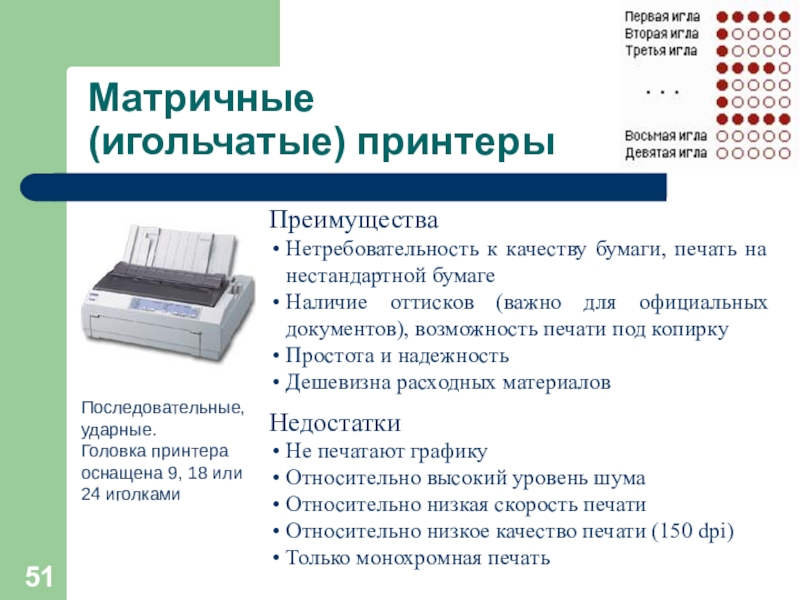

Преимущества
Нетребовательность к качеству бумаги, печать на нестандартной бумаге
Наличие оттисков (важно для официальных документов), возможность печати под копирку
Простота и надежность
Дешевизна расходных материалов

Недостатки
Не печатают графику
Относительно высокий уровень шума
Относительно низкая скорость печати
Относительно низкое качество печати (150 dpi)
Только монохромная печать

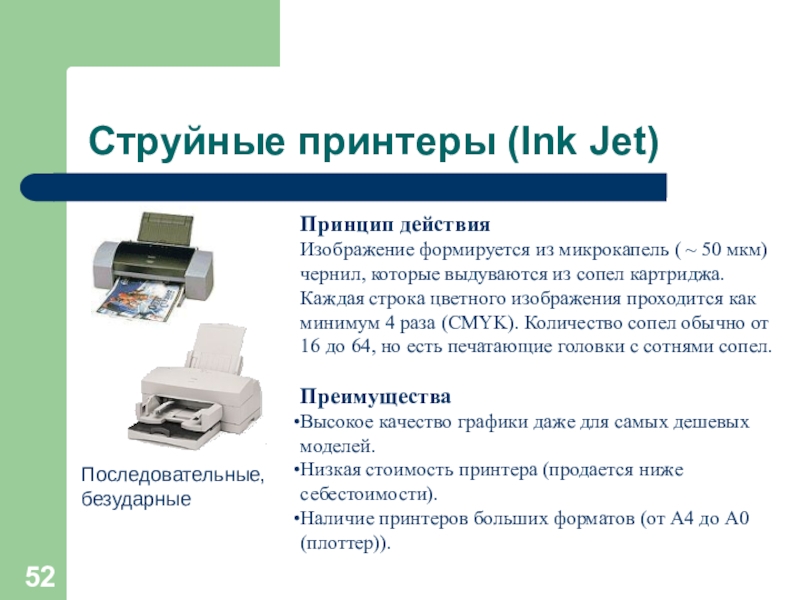

мкм) чернил, которые выдуваются из сопел картриджа. Каждая строка цветного изображения проходится как минимум 4 раза (CMYK). Количество сопел обычно от 16 до 64, но есть печатающие головки с сотнями сопел.

Преимущества
Высокое качество графики даже для самых дешевых моделей.
Низкая стоимость принтера (продается ниже себестоимости).
Наличие принтеров больших форматов (от А4 до А0 (плоттер)).

Последовательные, безударные

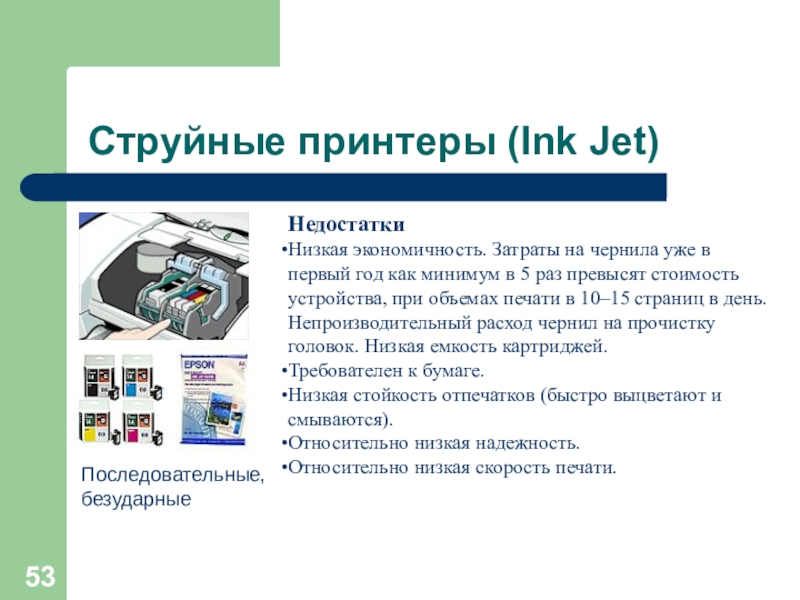

год как минимум в 5 раз превысят стоимость устройства, при объемах печати в 10–15 страниц в день. Непроизводительный расход чернил на прочистку головок. Низкая емкость картриджей.
Требователен к бумаге.
Низкая стойкость отпечатков (быстро выцветают и смываются).
Относительно низкая надежность.
Относительно низкая скорость печати.

Последовательные, безударные

A2, A3, A1, A0

Различные модели плоттеров могут иметь как одно, так и несколько перьев различного цвета (обычно 4-8).

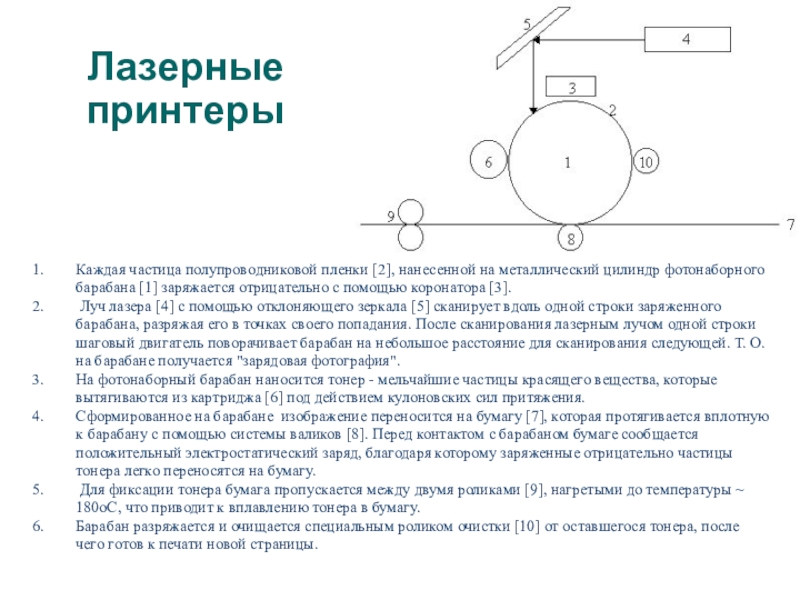

барабана [1] заряжается отрицательно с помощью коронатора [3].
Луч лазера [4] с помощью отклоняющего зеркала [5] сканирует вдоль одной строки заряженного барабана, разряжая его в точках своего попадания. После сканирования лазерным лучом одной строки шаговый двигатель поворачивает барабан на небольшое расстояние для сканирования следующей. Т. О. на барабане получается "зарядовая фотография".
На фотонаборный барабан наносится тонер - мельчайшие частицы красящего вещества, которые вытягиваются из картриджа [6] под действием кулоновских сил притяжения.
Сформированное на барабане изображение переносится на бумагу [7], которая протягивается вплотную к барабану с помощью системы валиков [8]. Перед контактом с барабаном бумаге сообщается положительный электростатический заряд, благодаря которому заряженные отрицательно частицы тонера легко переносятся на бумагу.
Для фиксации тонера бумага пропускается между двумя роликами [9], нагретыми до температуры ~ 180оС, что приводит к вплавлению тонера в бумагу.
Барабан разряжается и очищается специальным роликом очистки [10] от оставшегося тонера, после чего готов к печати новой страницы.

страниц/ мин.)
Высокое качество печати 300, 600 и более dpi.

Недостатки
Монохромная печать (высокая цена принтера и копии для качественной цветной печати)

Страничные, безударные

Поэтому их быстродействие при выводе цветных документов не превышает 8 стр./мин.

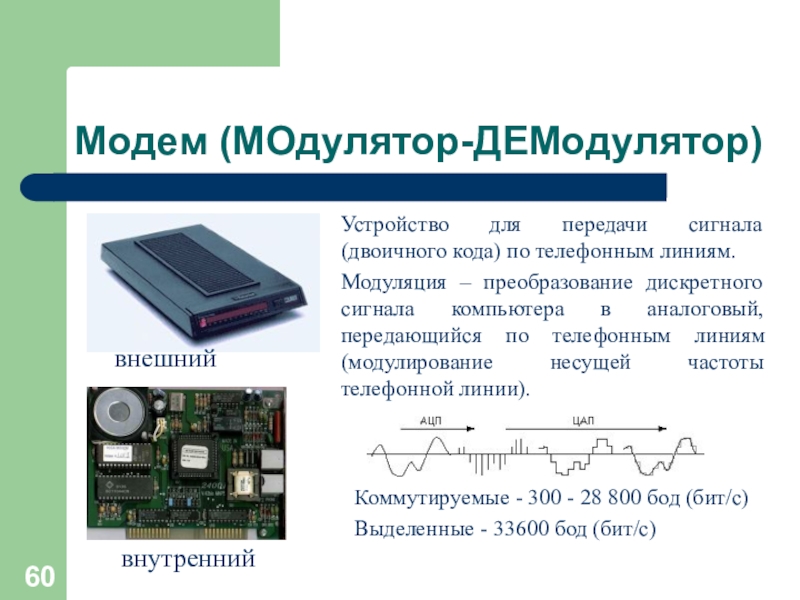

– преобразование дискретного сигнала компьютера в аналоговый, передающийся по телефонным линиям (модулирование несущей частоты телефонной линии).

внешний

внутренний

Коммутируемые - 300 - 28 800 бод (бит/c)
Выделенные - 33600 бод (бит/c)

/ 128Mb GeForce PCX 6600 / Combo: DVD16x + CD-RW52x32х52х / FDD / LAN / AC97 / kbd / M&P / 17" Samsung 710V (LCD, 1280x1024)

Тактовая частота процессора:
Объем оперативной памяти:
Емкость винчестера:
Объем оперативной памяти видео карты:
Диагональный размер монитора:

3,0 GHz

512 Mb

120 Gb

128 Mb

17’’

Gb / I-845G int 64Mb / CD-ROM 52-x / kbd/ M&P/ 3,5’’/ 17’’ Samsung/ 100TP

Тактовая частота процессора:
Объем оперативной памяти:
Емкость винчестера:
Объем оперативной памяти видео карты:
Диагональный размер монитора:

1,7 GHz

128 Mb

20 Gb

64 Mb

17’’
