Слайд 1Вулканы
И землетресения
Выполнила Гершуненко Н.М.

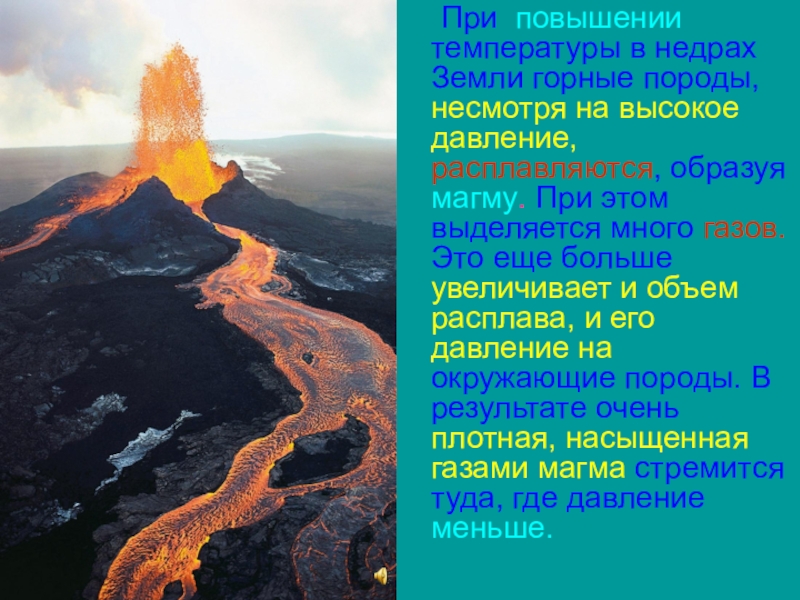

Слайд 2 При повышении температуры в недрах Земли горные породы, несмотря на высокое
давление, расплавляются, образуя магму. При этом выделяется много газов. Это еще больше увеличивает и объем расплава, и его давление на окружающие породы. В результате очень плотная, насыщенная газами магма стремится туда, где давление меньше.
Слайд 4 Она заполняет трещины в земной коре, разрывает и приподнимает пласты
слагающих ее пород. Часть магмы, не достигнув земной поверхности, застывает в толще земной коры, образуя магматические жилы и лакколиты. Иногда же магма вырывается на поверхность, и происходит ее извержение в виде лавы, газов, вулканического пепла, обломков горных пород и застывших сгустков лавы.

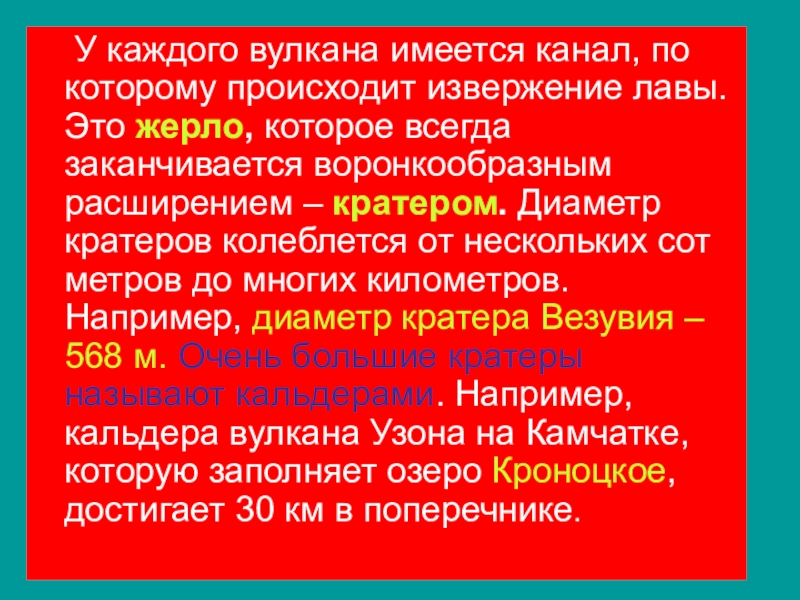

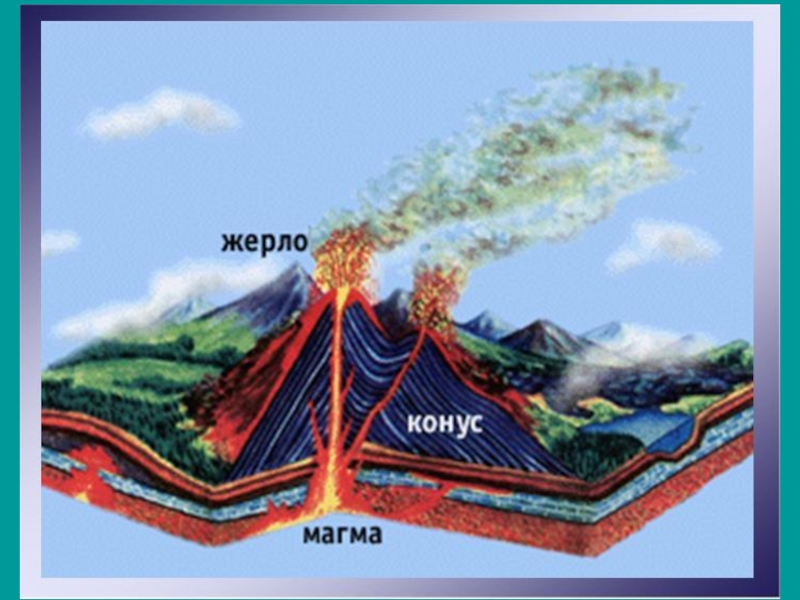

Слайд 6 У каждого вулкана имеется канал, по которому происходит извержение лавы.
Это жерло, которое всегда заканчивается воронкообразным расширением – кратером. Диаметр кратеров колеблется от нескольких сот метров до многих километров. Например, диаметр кратера Везувия – 568 м. Очень большие кратеры называют кальдерами. Например, кальдера вулкана Узона на Камчатке, которую заполняет озеро Кроноцкое, достигает 30 км в поперечнике.

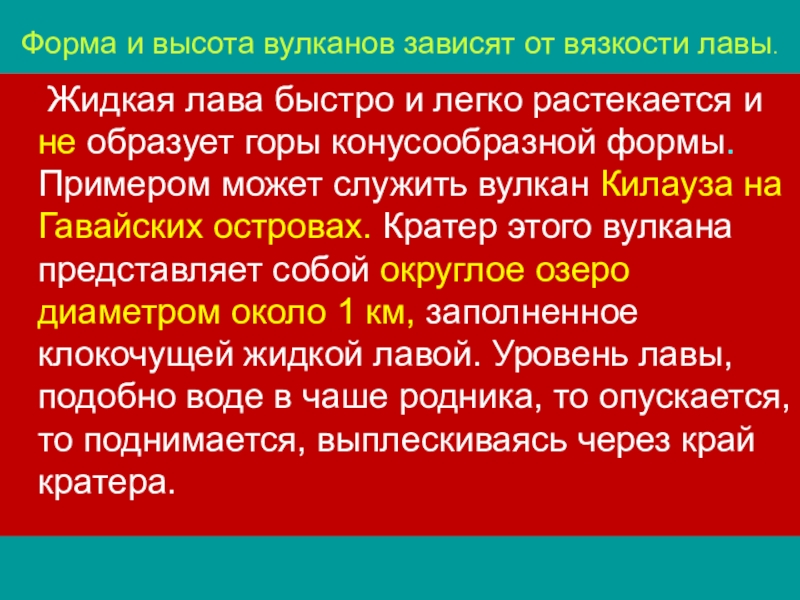

Слайд 7 Жидкая лава быстро и легко растекается и не образует горы конусообразной
формы. Примером может служить вулкан Килауза на Гавайских островах. Кратер этого вулкана представляет собой округлое озеро диаметром около 1 км, заполненное клокочущей жидкой лавой. Уровень лавы, подобно воде в чаше родника, то опускается, то поднимается, выплескиваясь через край кратера.
Форма и высота вулканов зависят от вязкости лавы.

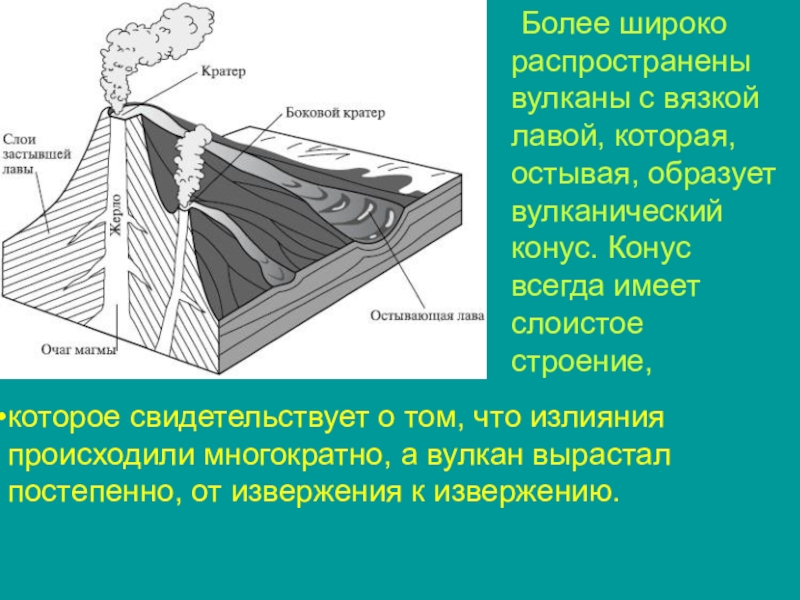

Слайд 8 Более широко распространены вулканы с вязкой лавой, которая, остывая, образует вулканический
конус. Конус всегда имеет слоистое строение,
которое свидетельствует о том, что излияния происходили многократно, а вулкан вырастал постепенно, от извержения к извержению.

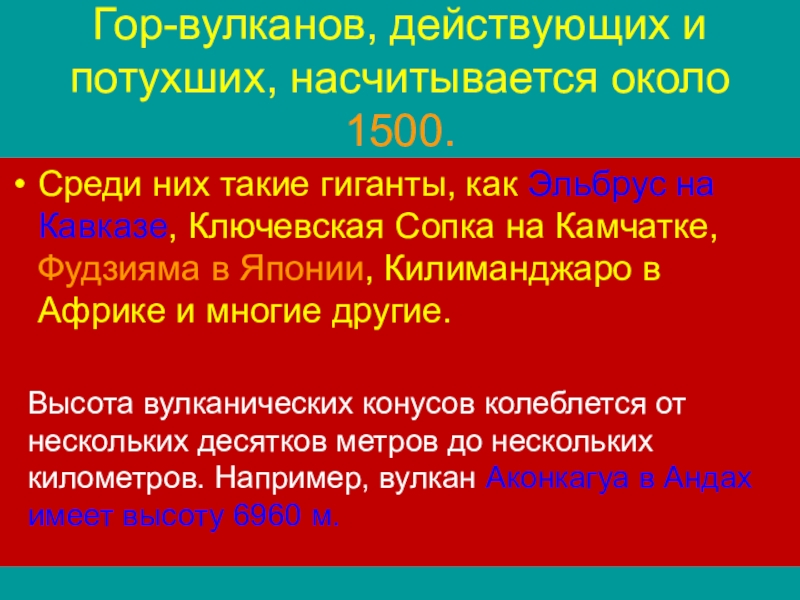

Слайд 9Гор-вулканов, действующих и потухших, насчитывается около 1500.
Среди них такие гиганты, как
Эльбрус на Кавказе, Ключевская Сопка на Камчатке, Фудзияма в Японии, Килиманджаро в Африке и многие другие.
Высота вулканических конусов колеблется от нескольких десятков метров до нескольких километров. Например, вулкан Аконкагуа в Андах имеет высоту 6960 м.
Слайд 10
вулкан Аконкагуа в Андах имеет высоту 6960 м.
Слайд 12Ключевская сопка на Камчатке 4750 метров
Слайд 14Древние японцы верили, что восхождение на Фудзияму способен совершить только настоящий
герой, и наградой ему за это будет бессмертие. Поэтому многие жители Страны восходящего солнца до сих пор убеждены: дымка, периодически виднеющаяся над жерлом вулкана – это дым от костра, который зажгли боги с помощью эликсира бессмертия.
Хотя вулкан в последний раз проявлял активность лишь три столетия назад, ни в одной японской летописи упоминания об этом событии нет: о гневе священной горы местные жители предпочли долго не помнить, а потому на подсознательном уровне считают Фудзияму давно потухшим вулканом.

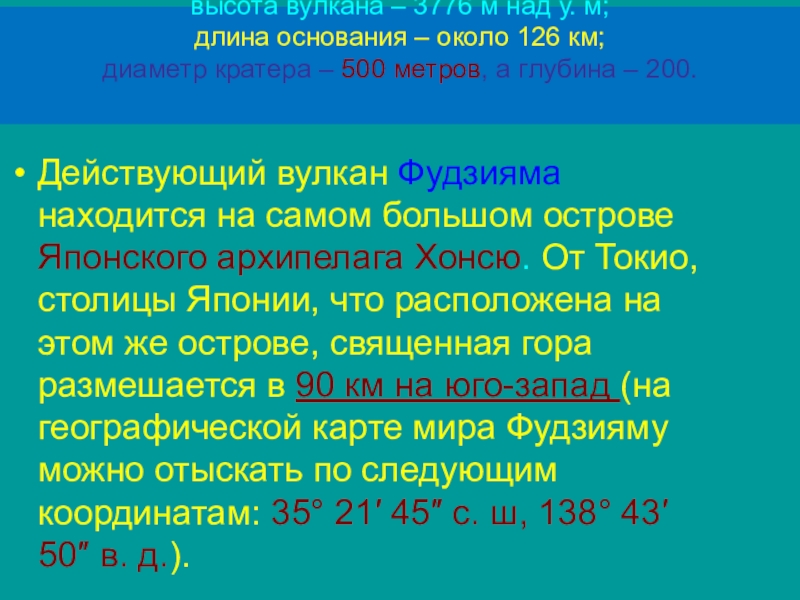

Слайд 15высота вулкана – 3776 м над у. м;
длина основания –
около 126 км;
диаметр кратера – 500 метров, а глубина – 200.
Действующий вулкан Фудзияма находится на самом большом острове Японского архипелага Хонсю. От Токио, столицы Японии, что расположена на этом же острове, священная гора размешается в 90 км на юго-запад (на географической карте мира Фудзияму можно отыскать по следующим координатам: 35° 21′ 45″ с. ш, 138° 43′ 50″ в. д.).

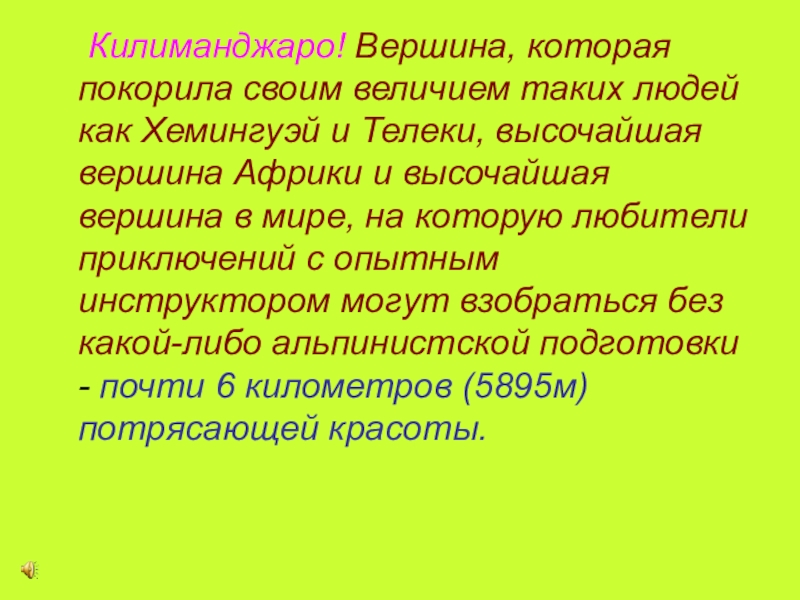

Слайд 16 Килиманджаро! Вершина, которая покорила своим величием таких людей как Хемингуэй и
Телеки, высочайшая вершина Африки и высочайшая вершина в мире, на которую любители приключений с опытным инструктором могут взобраться без какой-либо альпинистской подготовки - почти 6 километров (5895м) потрясающей красоты.
Слайд 18 Большая часть действующих вулканов расположена вокруг Тихого океана, образуя Тихоокеанское «огненное
кольцо», и в Средиземноморско-Индонезийском поясе. Только на Камчатке известно 28 действующих вулканов, а всего их более 600. Распространены действующие вулканы закономерно – все они приурочены к подвижным зонам земной коры.

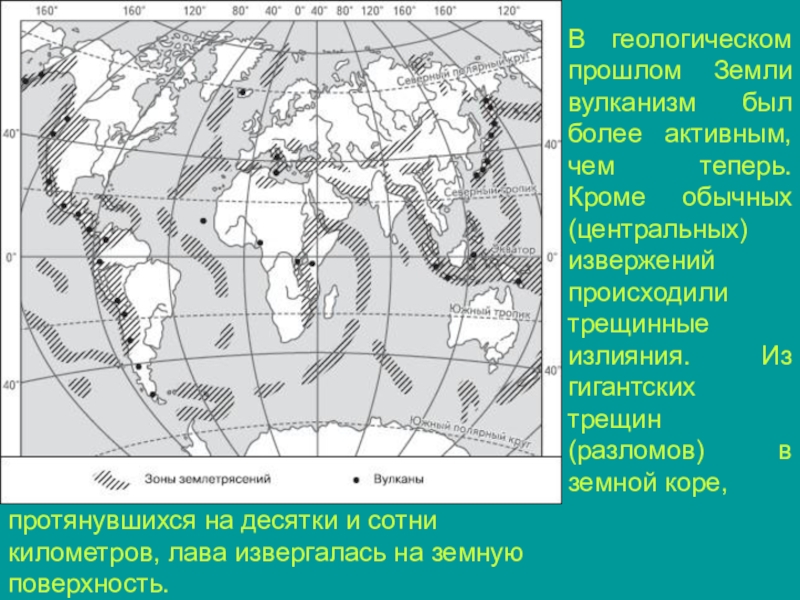

Слайд 19В геологическом прошлом Земли вулканизм был более активным, чем теперь. Кроме
обычных (центральных) извержений происходили трещинные излияния. Из гигантских трещин (разломов) в земной коре,
протянувшихся на десятки и сотни километров, лава извергалась на земную поверхность.
Слайд 20Создавались сплошные или пятнистые лавовые покровы, выравнивающие рельеф местности. Толща лавы
достигала 1,5–2 км. Так образовались лавовые равнины. Примером таких равнин служат отдельные участки Среднесибирского плоскогорья, центральной части плоскогорья Декан в Индии, Армянское нагорье, плато Колумбия.

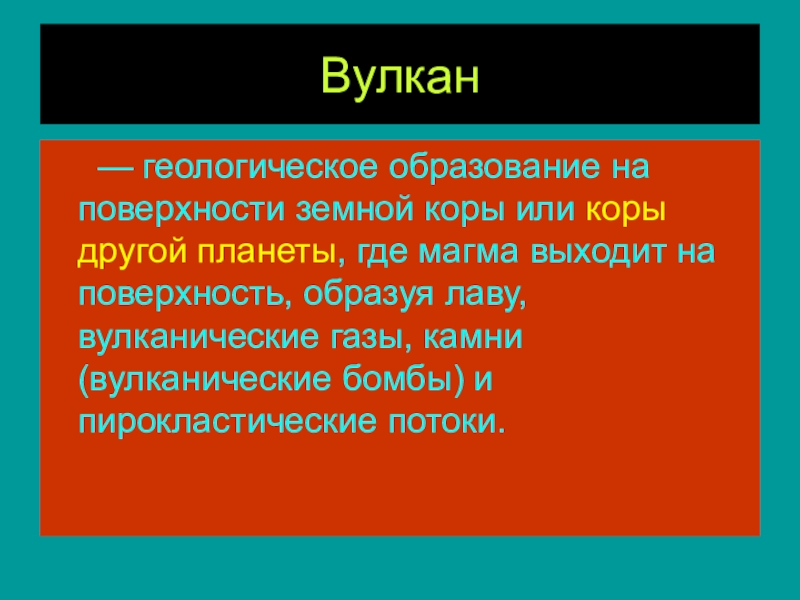

Слайд 21Вулкан
— геологическое образование на поверхности земной коры или коры другой планеты,
где магма выходит на поверхность, образуя лаву, вулканические газы, камни (вулканические бомбы) и пирокластические потоки.

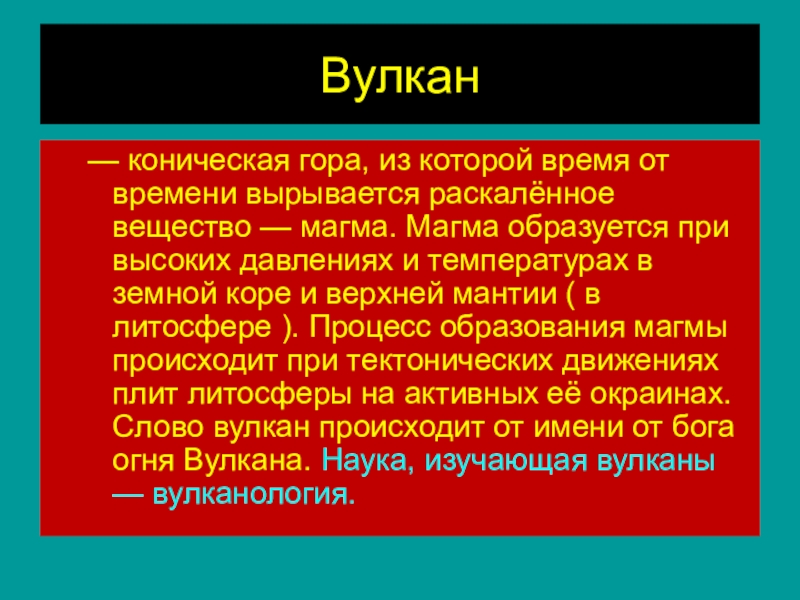

Слайд 22Вулкан
— коническая гора, из которой время от времени вырывается раскалённое вещество
— магма. Магма образуется при высоких давлениях и температурах в земной коре и верхней мантии ( в литосфере ). Процесс образования магмы происходит при тектонических движениях плит литосферы на активных её окраинах. Слово вулкан происходит от имени от бога огня Вулкана. Наука, изучающая вулканы — вулканология.

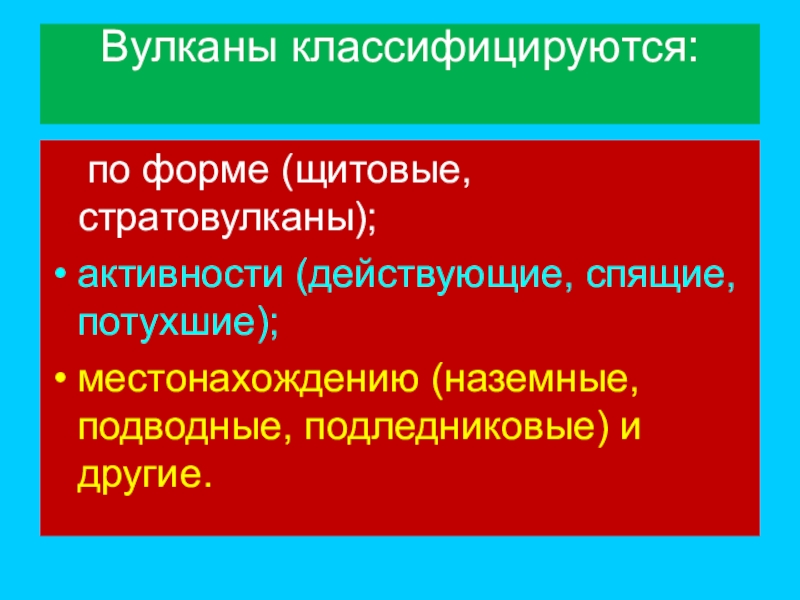

Слайд 23Вулканы классифицируются:
по форме (щитовые, стратовулканы);
активности (действующие, спящие, потухшие);
местонахождению (наземные,
подводные, подледниковые) и другие.
Слайд 24Извержение – это выход на поверхность планеты расплавленного вещества земной коры
и мантии Земли, которое называется магмой.
Существуют три типа извержения вулканов.
Если газы выделяются из магмы относительно спокойно, то она изливается на поверхность, образуя лавовые потоки. Такое извержение получило название — эффузивного.
Если газы выделяются быстро, происходит как бы мгновенное вскипание магматического расплава, и он разрывается расширяющимися газовыми пузырьками. Происходит мощное взрывное извержение, которое получило название — эксплозивного.
Если магма очень вязкая и её температура невелика, то она медленно выдавливается на поверхность. Такое извержение называется — экструзивным.

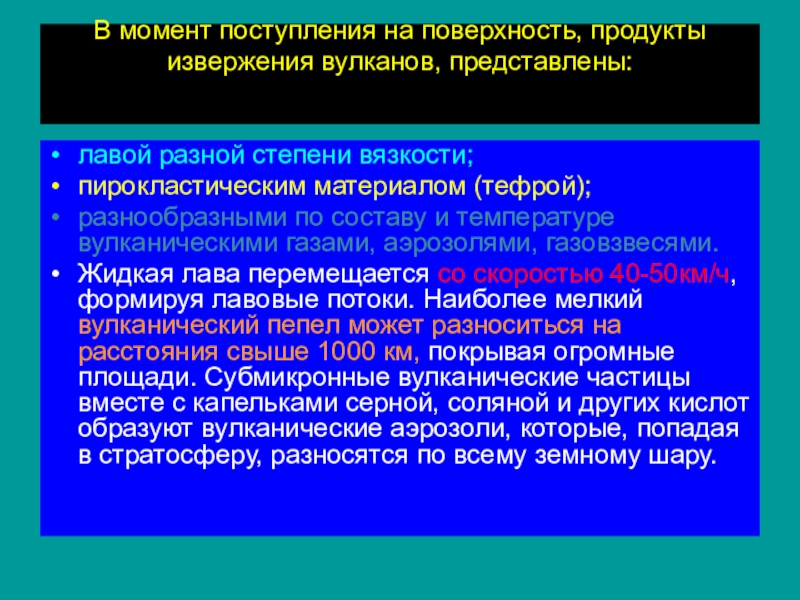

Слайд 25В момент поступления на поверхность, продукты извержения вулканов, представлены:
лавой разной степени
вязкости;
пирокластическим материалом (тефрой);
разнообразными по составу и температуре вулканическими газами, аэрозолями, газовзвесями.
Жидкая лава перемещается со скоростью 40-50км/ч, формируя лавовые потоки. Наиболее мелкий вулканический пепел может разноситься на расстояния свыше 1000 км, покрывая огромные площади. Субмикронные вулканические частицы вместе с капельками серной, соляной и других кислот образуют вулканические аэрозоли, которые, попадая в стратосферу, разносятся по всему земному шару.

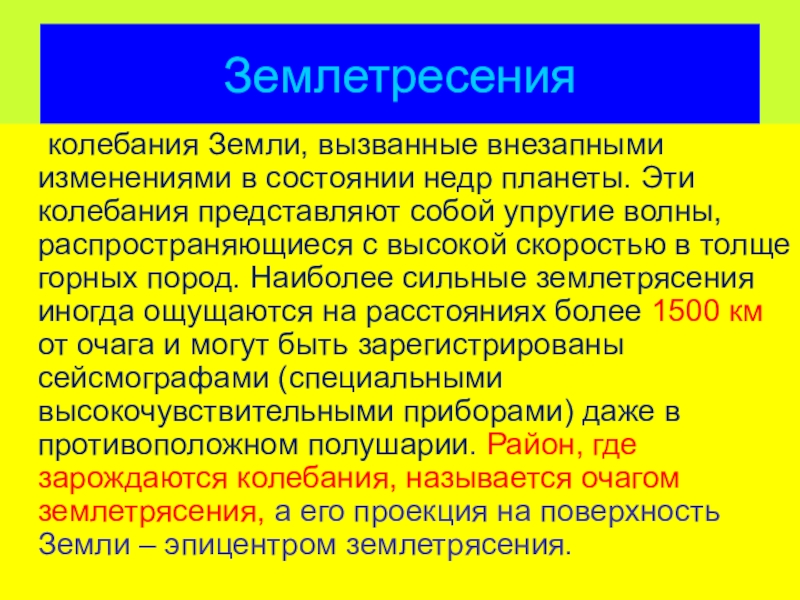

Слайд 26Землетресения
колебания Земли, вызванные внезапными изменениями в состоянии недр планеты. Эти колебания
представляют собой упругие волны, распространяющиеся с высокой скоростью в толще горных пород. Наиболее сильные землетрясения иногда ощущаются на расстояниях более 1500 км от очага и могут быть зарегистрированы сейсмографами (специальными высокочувствительными приборами) даже в противоположном полушарии. Район, где зарождаются колебания, называется очагом землетрясения, а его проекция на поверхность Земли – эпицентром землетрясения.

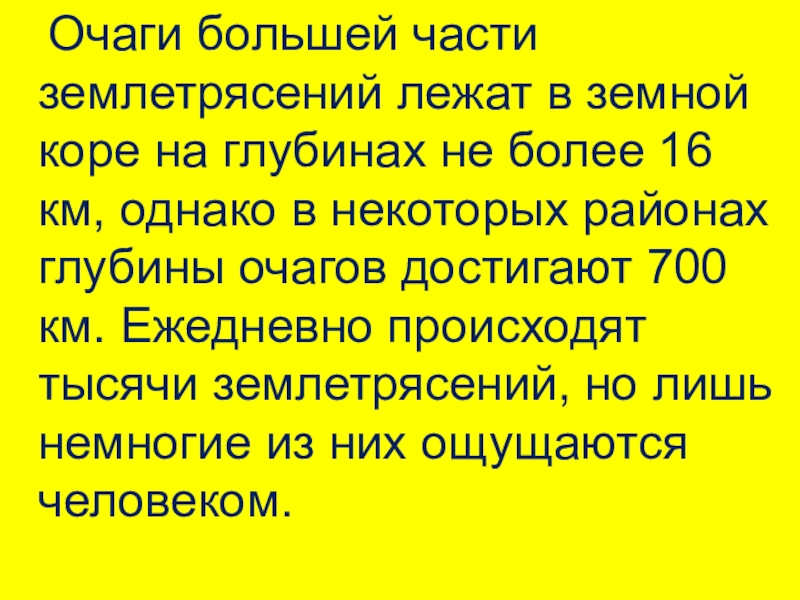

Слайд 27 Очаги большей части землетрясений лежат в земной коре на глубинах не
более 16 км, однако в некоторых районах глубины очагов достигают 700 км. Ежедневно происходят тысячи землетрясений, но лишь немногие из них ощущаются человеком.

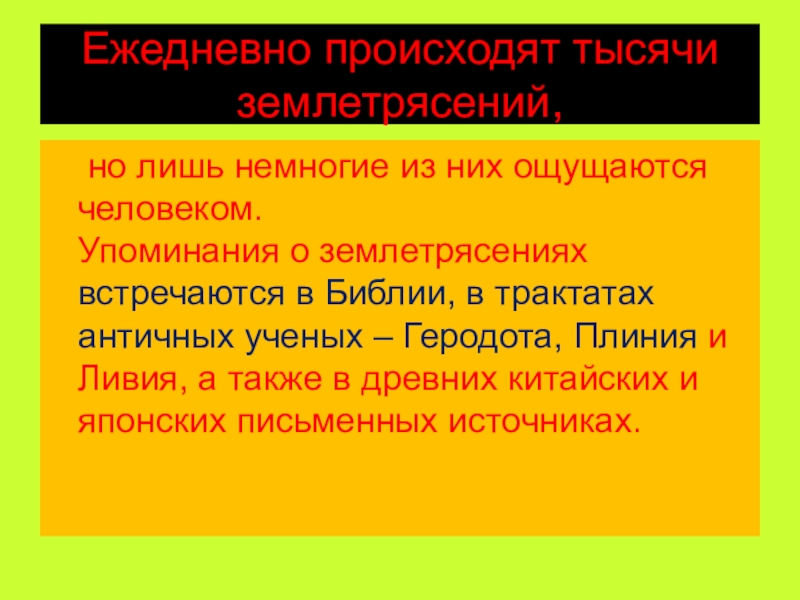

Слайд 28Ежедневно происходят тысячи землетрясений,
но лишь немногие из них ощущаются человеком.
Упоминания
о землетрясениях встречаются в Библии, в трактатах античных ученых – Геродота, Плиния и Ливия, а также в древних китайских и японских письменных источниках.
Слайд 29 До 19 в. большинство сообщений о землетрясениях содержало описания, обильно приправленные
суевериями, и теории, основанные на скудных и недостоверных наблюдениях. Серию систематических описаний (каталогов) землетрясений в 1840 начал А.Перри (ФранцияДо 19 в. большинство сообщений о землетрясениях содержало описания, обильно приправленные суевериями, и теории, основанные на скудных и недостоверных наблюдениях. Серию систематических описаний (каталогов) землетрясений в 1840 начал А.Перри (Франция). В 1850-х годах Р.Малле (Ирландия) составил большой каталог землетрясений, а его подробный отчет о землетрясении в Неаполе в 1857 стал одним из первых строго научных описаний сильных землетрясений.

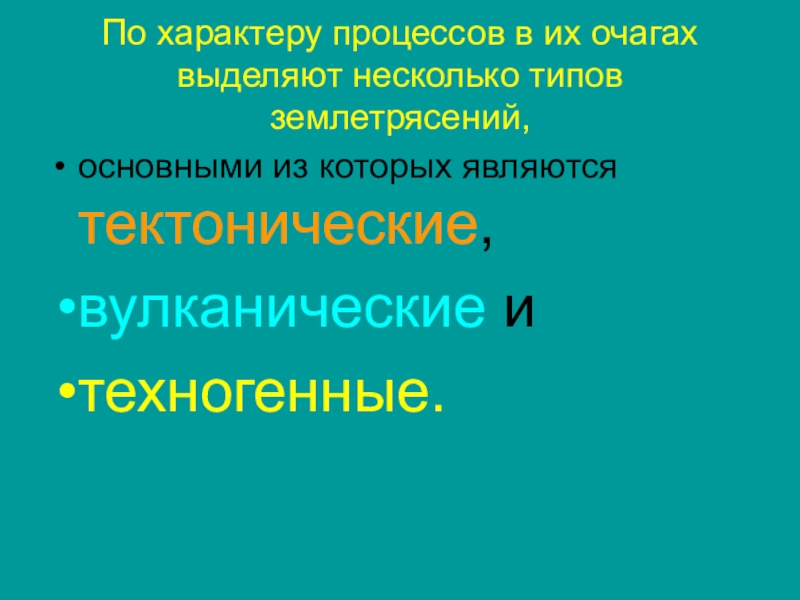

Слайд 30По характеру процессов в их очагах выделяют несколько типов землетрясений,
основными из
которых являются тектонические,
вулканические и
техногенные.

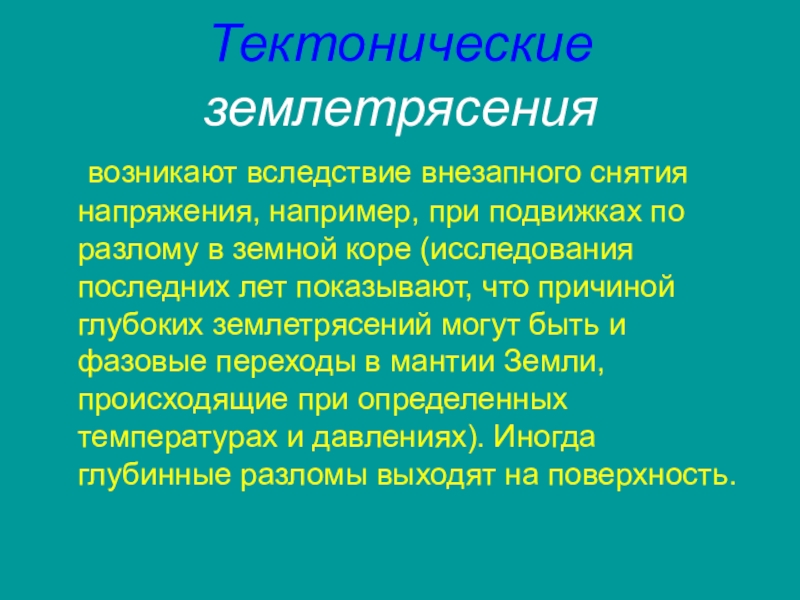

Слайд 31Тектонические землетрясения
возникают вследствие внезапного снятия напряжения, например, при подвижках по разлому
в земной коре (исследования последних лет показывают, что причиной глубоких землетрясений могут быть и фазовые переходы в мантии Земли, происходящие при определенных температурах и давлениях). Иногда глубинные разломы выходят на поверхность.

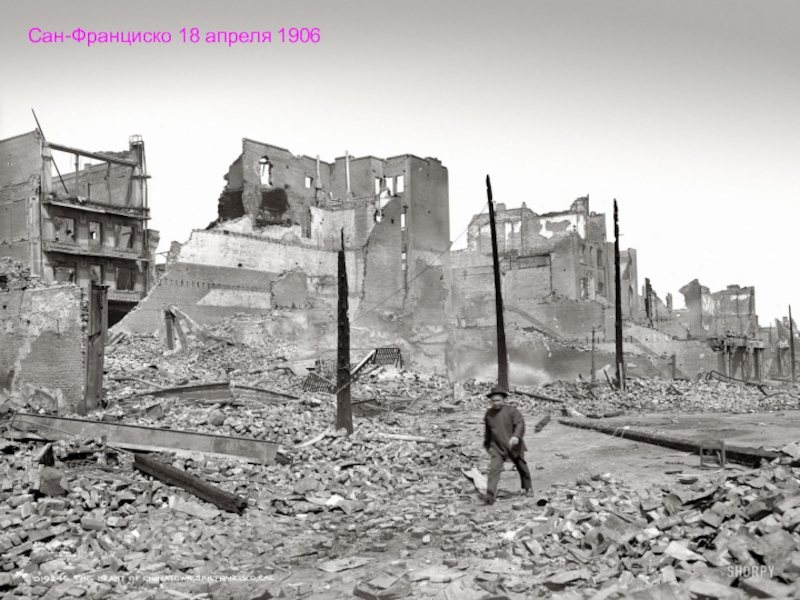

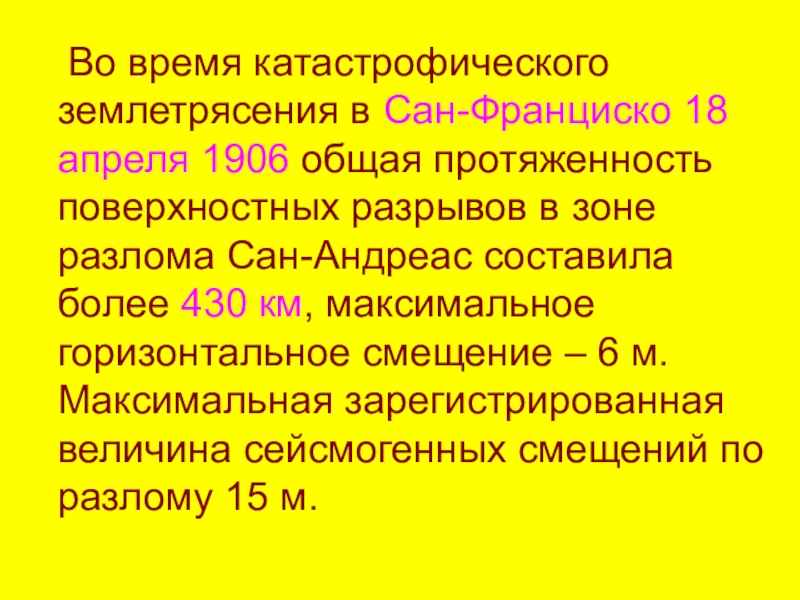

Слайд 32 Во время катастрофического землетрясения в Сан-Франциско 18 апреля 1906 общая протяженность
поверхностных разрывов в зоне разлома Сан-Андреас составила более 430 км, максимальное горизонтальное смещение – 6 м. Максимальная зарегистрированная величина сейсмогенных смещений по разлому 15 м.
Слайд 33 Вулканические землетрясения
происходят вследствие резких перемещений магматического расплава в недрах Земли
или в результате возникновения разрывов под влиянием этих перемещений.

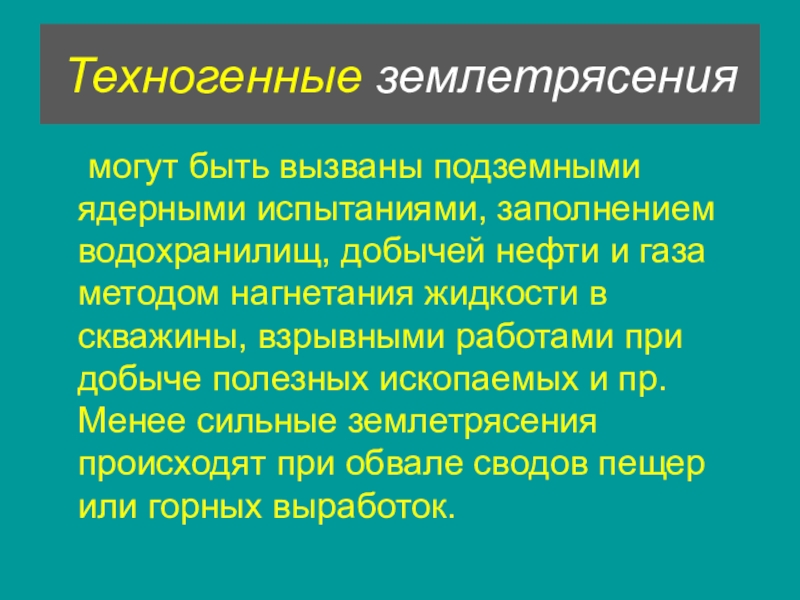

Слайд 35Техногенные землетрясения
могут быть вызваны подземными ядерными испытаниями, заполнением водохранилищ, добычей нефти
и газа методом нагнетания жидкости в скважины, взрывными работами при добыче полезных ископаемых и пр. Менее сильные землетрясения происходят при обвале сводов пещер или горных выработок.

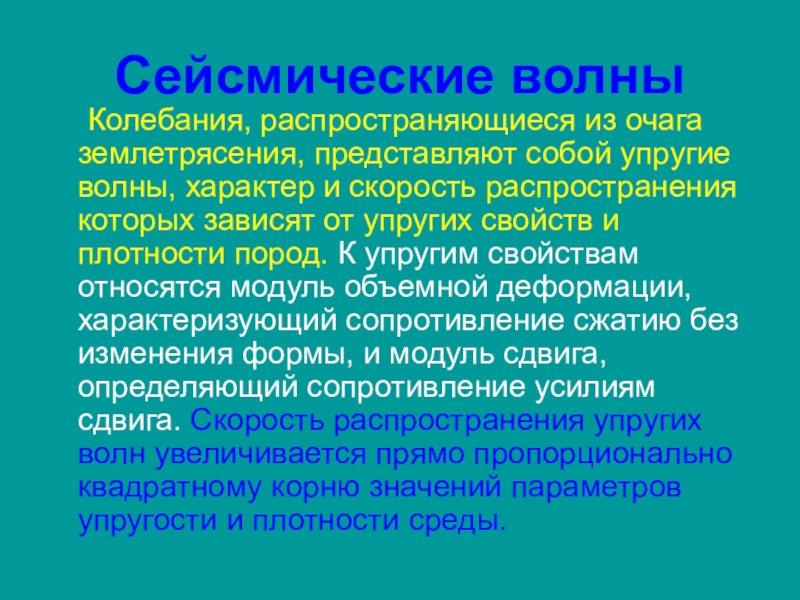

Слайд 37Сейсмические волны
Колебания, распространяющиеся из очага землетрясения, представляют собой упругие волны, характер
и скорость распространения которых зависят от упругих свойств и плотности пород. К упругим свойствам относятся модуль объемной деформации, характеризующий сопротивление сжатию без изменения формы, и модуль сдвига, определяющий сопротивление усилиям сдвига. Скорость распространения упругих волн увеличивается прямо пропорционально квадратному корню значений параметров упругости и плотности среды.

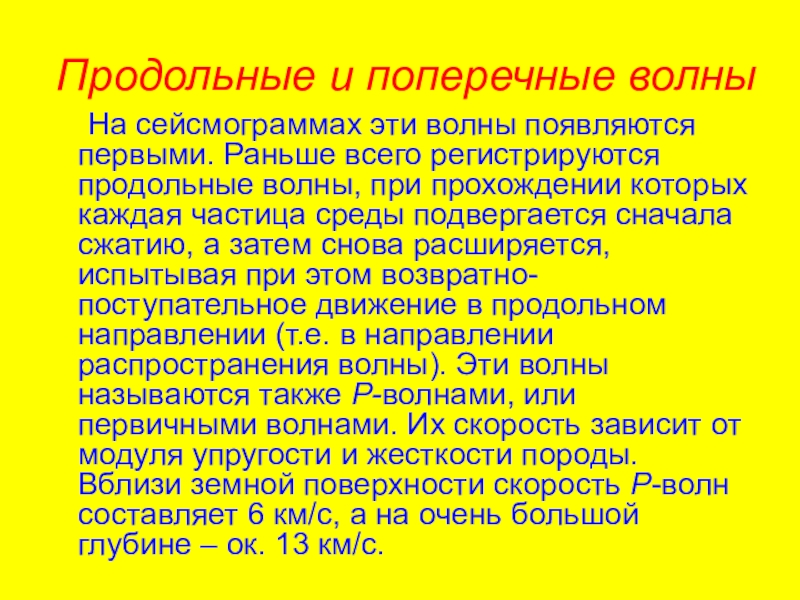

Слайд 39Продольные и поперечные волны
На сейсмограммах эти волны появляются первыми. Раньше всего
регистрируются продольные волны, при прохождении которых каждая частица среды подвергается сначала сжатию, а затем снова расширяется, испытывая при этом возвратно-поступательное движение в продольном направлении (т.е. в направлении распространения волны). Эти волны называются также Р-волнами, или первичными волнами. Их скорость зависит от модуля упругости и жесткости породы. Вблизи земной поверхности скорость Р-волн составляет 6 км/с, а на очень большой глубине – ок. 13 км/с.

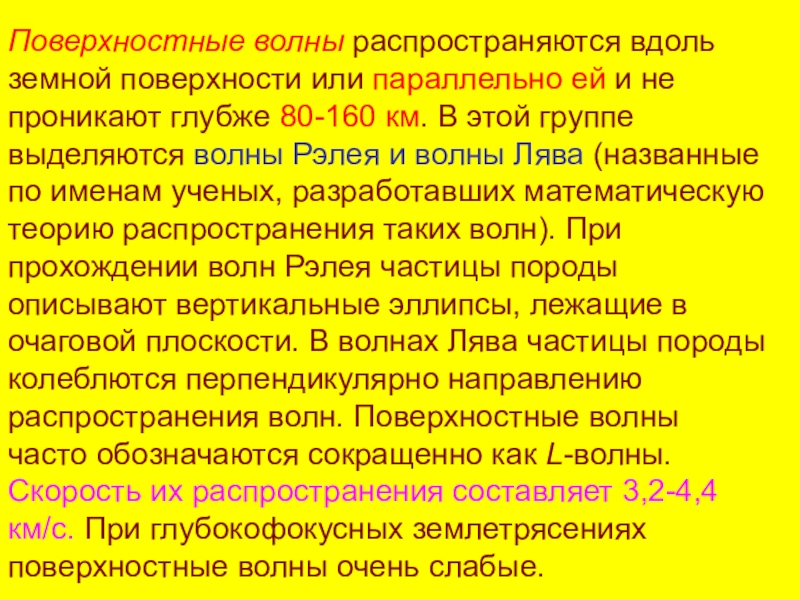

Слайд 40Поверхностные волны распространяются вдоль земной поверхности или параллельно ей и не
проникают глубже 80-160 км. В этой группе выделяются волны Рэлея и волны Лява (названные по именам ученых, разработавших математическую теорию распространения таких волн). При прохождении волн Рэлея частицы породы описывают вертикальные эллипсы, лежащие в очаговой плоскости. В волнах Лява частицы породы колеблются перпендикулярно направлению распространения волн. Поверхностные волны часто обозначаются сокращенно как L-волны. Скорость их распространения составляет 3,2-4,4 км/с. При глубокофокусных землетрясениях поверхностные волны очень слабые.

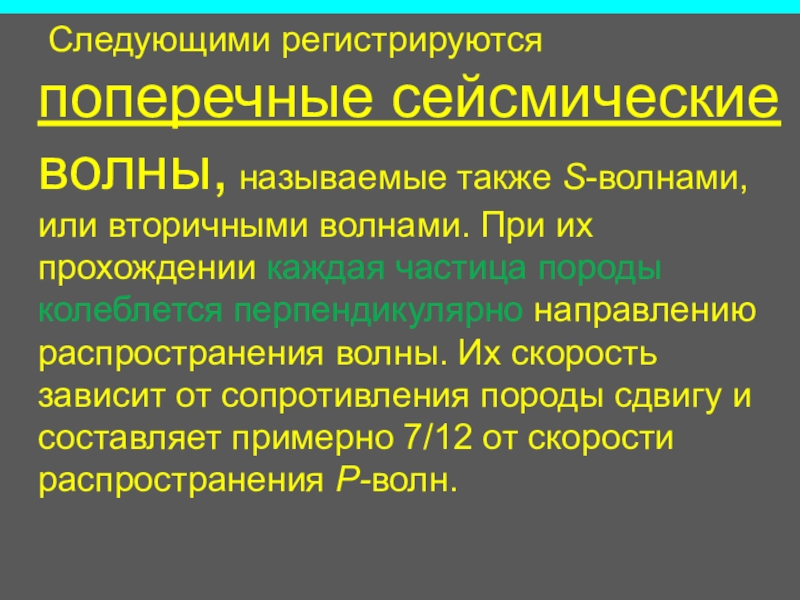

Слайд 41 Следующими регистрируются поперечные сейсмические волны, называемые также S-волнами, или вторичными волнами.
При их прохождении каждая частица породы колеблется перпендикулярно направлению распространения волны. Их скорость зависит от сопротивления породы сдвигу и составляет примерно 7/12 от скорости распространения Р-волн.
Слайд 42Амплитуда и период
характеризуют колебательные движения сейсмических волн.
Амплитудой называется величина, на
которую изменяется положение частицы грунта при прохождении волны по сравнению с предшествовавшим состоянием покоя.
Период колебаний – промежуток времени, за который совершается одно полное колебание частицы. Вблизи очага землетрясения наблюдаются колебания с различными периодами – от долей секунды до нескольких секунд.

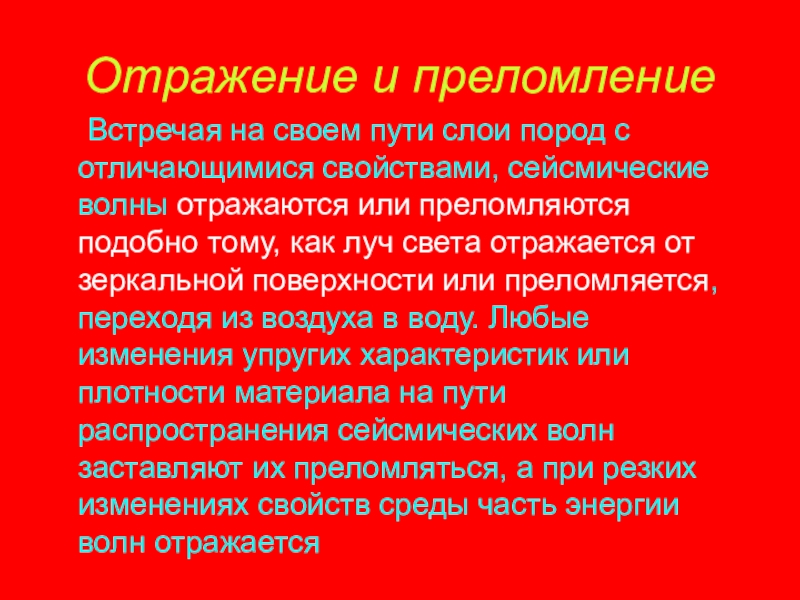

Слайд 43Отражение и преломление
Встречая на своем пути слои пород с отличающимися свойствами,
сейсмические волны отражаются или преломляются подобно тому, как луч света отражается от зеркальной поверхности или преломляется, переходя из воздуха в воду. Любые изменения упругих характеристик или плотности материала на пути распространения сейсмических волн заставляют их преломляться, а при резких изменениях свойств среды часть энергии волн отражается

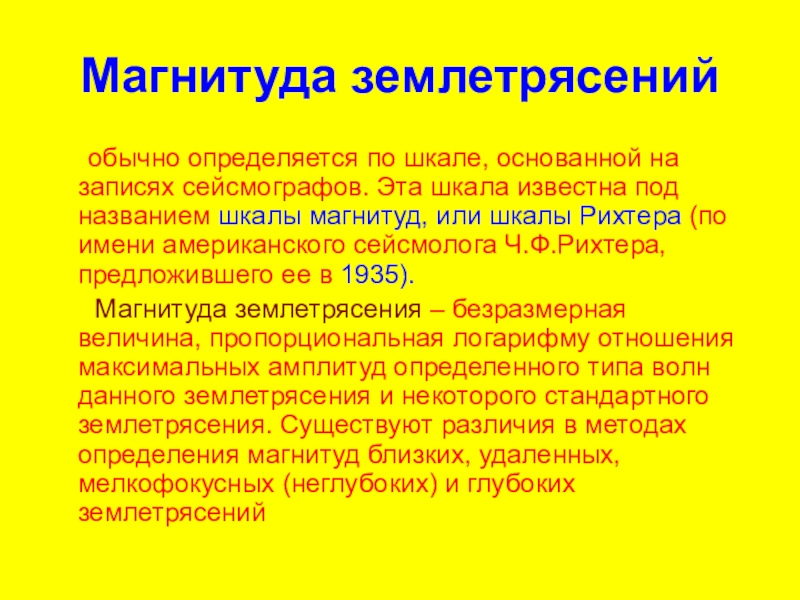

Слайд 44Магнитуда землетрясений
обычно определяется по шкале, основанной на записях сейсмографов. Эта шкала
известна под названием шкалы магнитуд, или шкалы Рихтера (по имени американского сейсмолога Ч.Ф.Рихтера, предложившего ее в 1935).
Магнитуда землетрясения – безразмерная величина, пропорциональная логарифму отношения максимальных амплитуд определенного типа волн данного землетрясения и некоторого стандартного землетрясения. Существуют различия в методах определения магнитуд близких, удаленных, мелкофокусных (неглубоких) и глубоких землетрясений

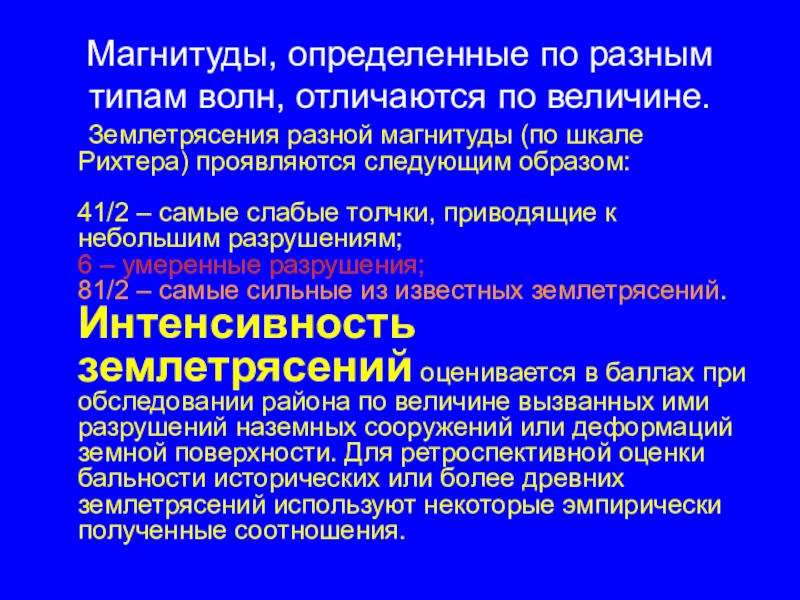

Слайд 45Магнитуды, определенные по разным типам волн, отличаются по величине.
Землетрясения разной магнитуды
(по шкале Рихтера) проявляются следующим образом:
2 – самые слабые ощущаемые толчки;
41/2 – самые слабые толчки, приводящие к небольшим разрушениям;
6 – умеренные разрушения;
81/2 – самые сильные из известных землетрясений.
Интенсивность землетрясений оценивается в баллах при обследовании района по величине вызванных ими разрушений наземных сооружений или деформаций земной поверхности. Для ретроспективной оценки бальности исторических или более древних землетрясений используют некоторые эмпирически полученные соотношения.

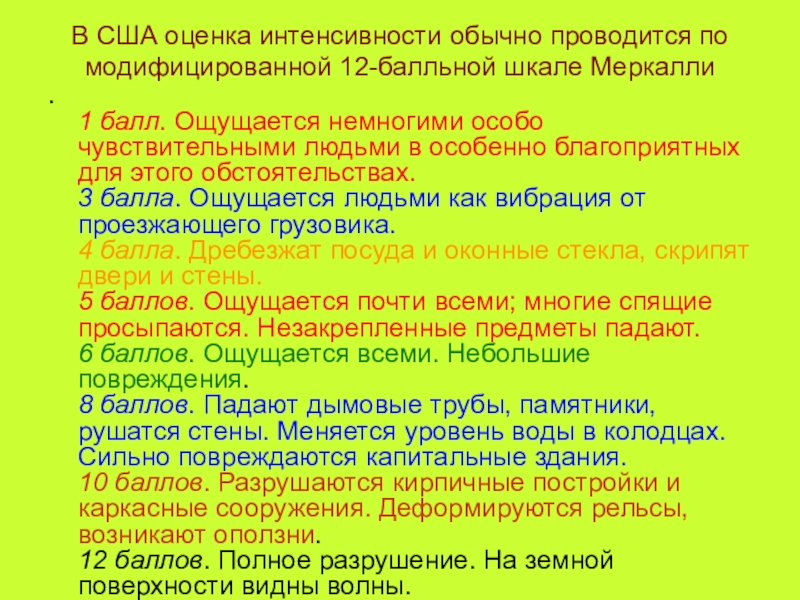

Слайд 46В США оценка интенсивности обычно проводится по модифицированной 12-балльной шкале Меркалли
.
1 балл. Ощущается немногими особо чувствительными людьми в особенно благоприятных для этого обстоятельствах.
3 балла. Ощущается людьми как вибрация от проезжающего грузовика.
4 балла. Дребезжат посуда и оконные стекла, скрипят двери и стены.
5 баллов. Ощущается почти всеми; многие спящие просыпаются. Незакрепленные предметы падают.
6 баллов. Ощущается всеми. Небольшие повреждения.
8 баллов. Падают дымовые трубы, памятники, рушатся стены. Меняется уровень воды в колодцах. Сильно повреждаются капитальные здания.
10 баллов. Разрушаются кирпичные постройки и каркасные сооружения. Деформируются рельсы, возникают оползни.
12 баллов. Полное разрушение. На земной поверхности видны волны.

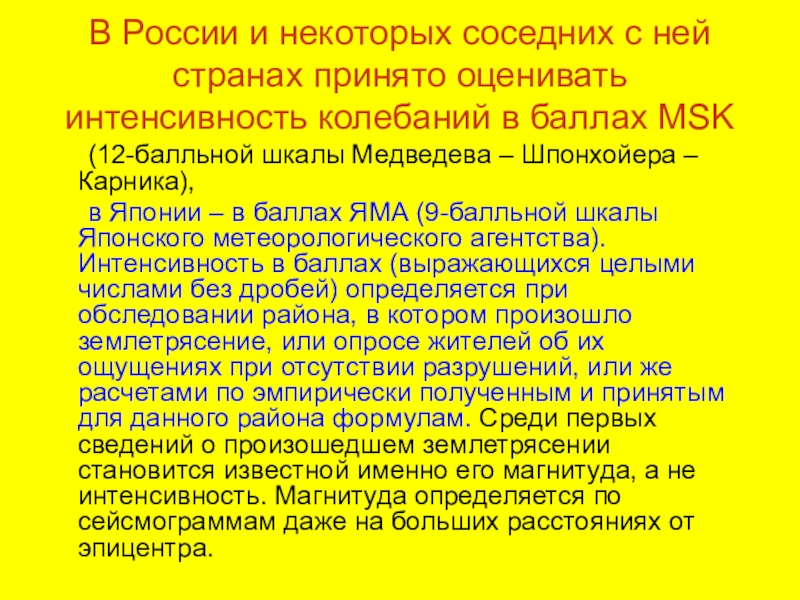

Слайд 47В России и некоторых соседних с ней странах принято оценивать интенсивность
колебаний в баллах MSK
(12-балльной шкалы Медведева – Шпонхойера – Карника),
в Японии – в баллах ЯМА (9-балльной шкалы Японского метеорологического агентства).
Интенсивность в баллах (выражающихся целыми числами без дробей) определяется при обследовании района, в котором произошло землетрясение, или опросе жителей об их ощущениях при отсутствии разрушений, или же расчетами по эмпирически полученным и принятым для данного района формулам. Среди первых сведений о произошедшем землетрясении становится известной именно его магнитуда, а не интенсивность. Магнитуда определяется по сейсмограммам даже на больших расстояниях от эпицентра.

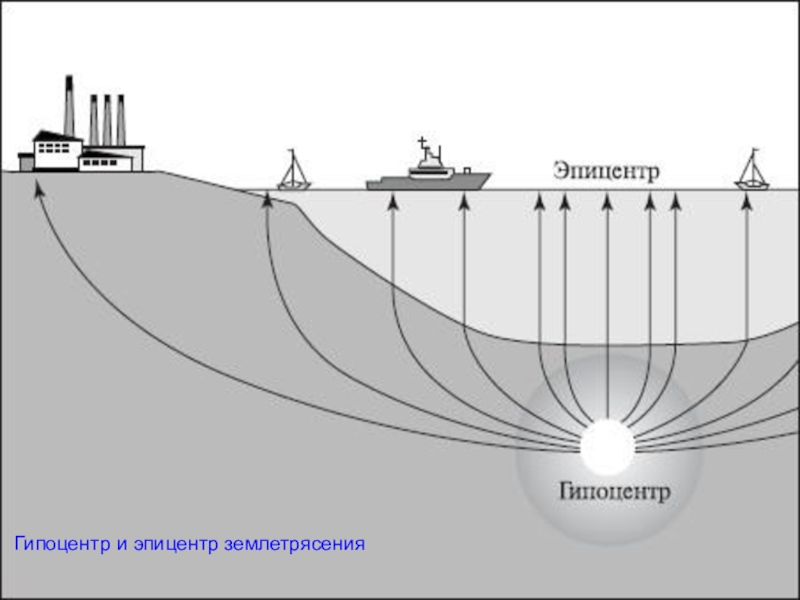

Слайд 48Гипоцентр и эпицентр землетрясения

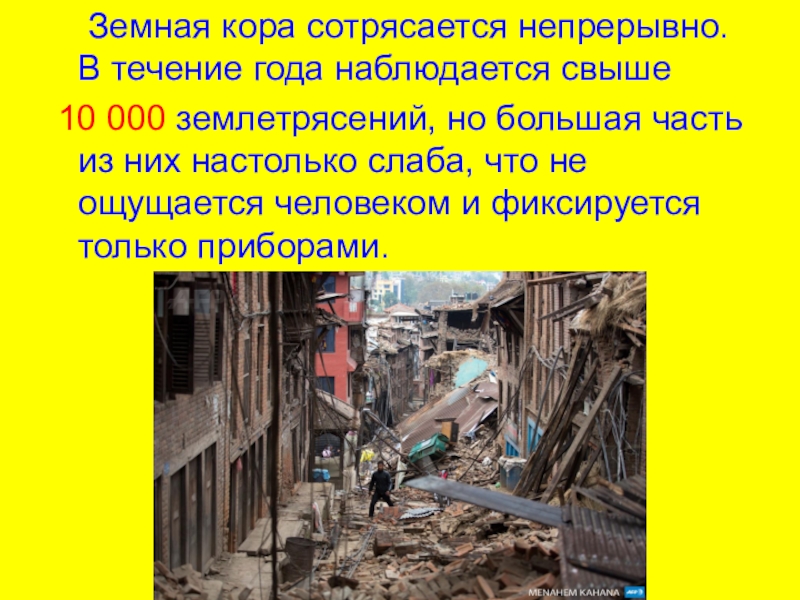

Слайд 49 Земная кора сотрясается непрерывно. В течение года наблюдается свыше
10 000
землетрясений, но большая часть из них настолько слаба, что не ощущается человеком и фиксируется только приборами.

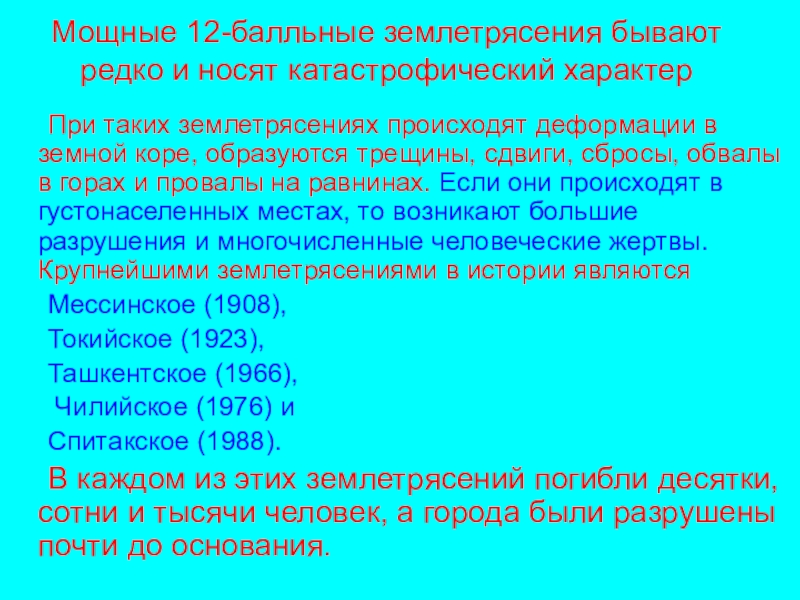

Слайд 50Мощные 12-балльные землетрясения бывают редко и носят катастрофический характер
При таких землетрясениях
происходят деформации в земной коре, образуются трещины, сдвиги, сбросы, обвалы в горах и провалы на равнинах. Если они происходят в густонаселенных местах, то возникают большие разрушения и многочисленные человеческие жертвы. Крупнейшими землетрясениями в истории являются
Мессинское (1908),
Токийское (1923),
Ташкентское (1966),
Чилийское (1976) и
Спитакское (1988).
В каждом из этих землетрясений погибли десятки, сотни и тысячи человек, а города были разрушены почти до основания.
Слайд 51 Нередко гипоцентр находится под океаном. Тогда возникает разрушительная океаническая волна –
цунами.
Слайд 55

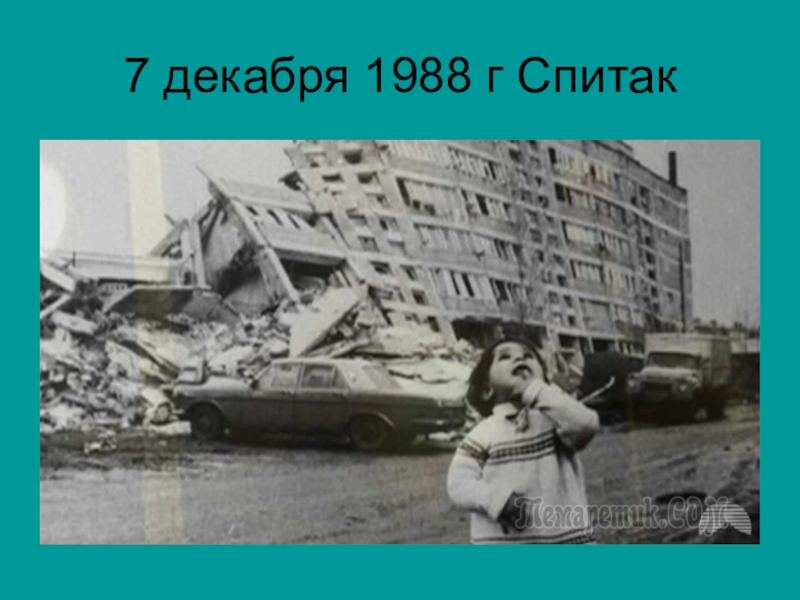

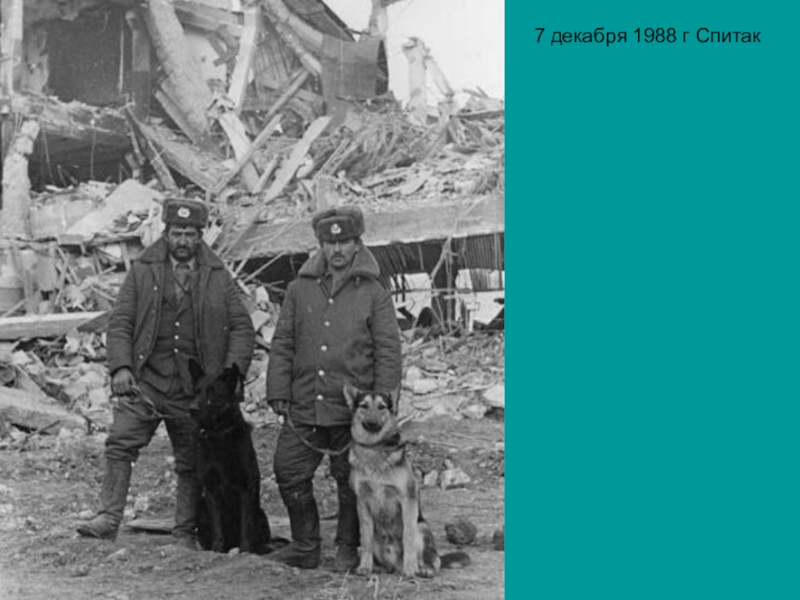

7 декабря 1988 г Спитак был разрушен полностью землетресением
Слайд 567 декабря 1988 г Спитак был разрушен полностью землетресением

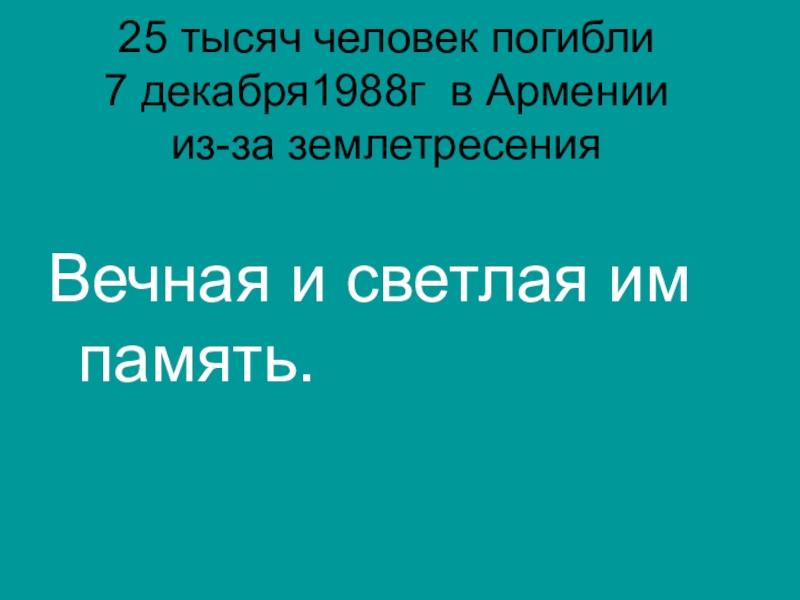

Слайд 5825 тысяч человек погибли
7 декабря1988г в Армении
из-за землетресения
Вечная и светлая
им память.
