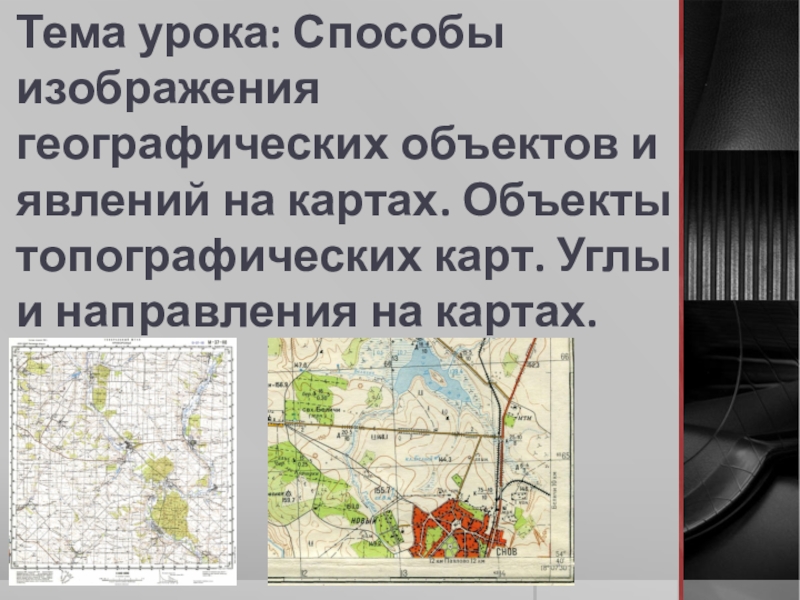

Презентация, доклад по географии Способы изображения географических объектов и явлений на картах. Объекты топографических карт. Углы и направления на картах. (8 класс)
Содержание
- 1. Презентация по географии Способы изображения географических объектов и явлений на картах. Объекты топографических карт. Углы и направления на картах. (8 класс)
- 2. Цели урока: сформировать представление о топографических картах
- 3. Блиц-опрос: 1. Что изучает наука картография? 2. Что такое
- 4. Топографическая картаТопографические карты - подробные общегеографические карты
- 5. Разграфления и номенклатура топографических картТопографические карты состоят
- 6. Карта Донецкой области состоит из топографических листов масштаба 1:100 000 (в 1 см - 1 км)
- 7. 1. Определения географических координат Для определения широты

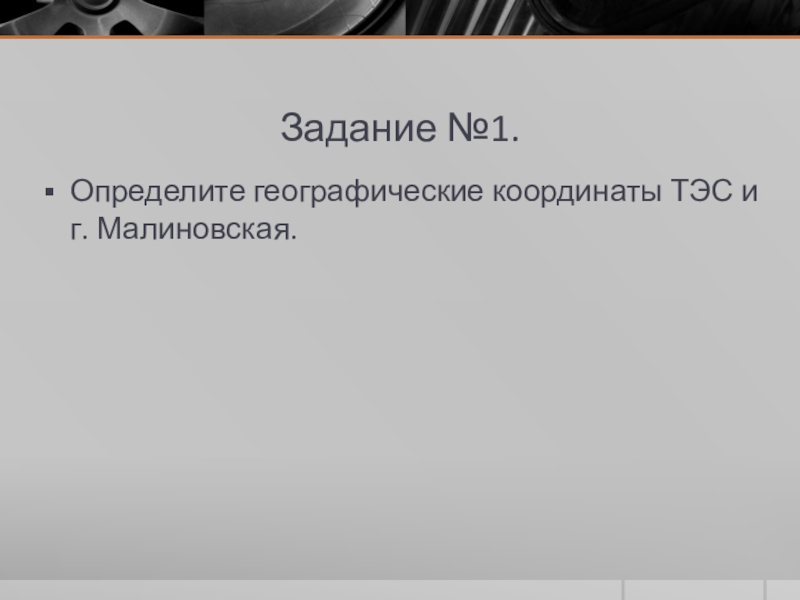

- 8. Задание №1.Определите географические координаты ТЭС и г. Малиновская.
- 9. 2. Определение прямоугольных координатПри помощи треугольника опускают
- 10. Задание №2Определите прямоугольные координаты ТЭС и г. Малиновская.

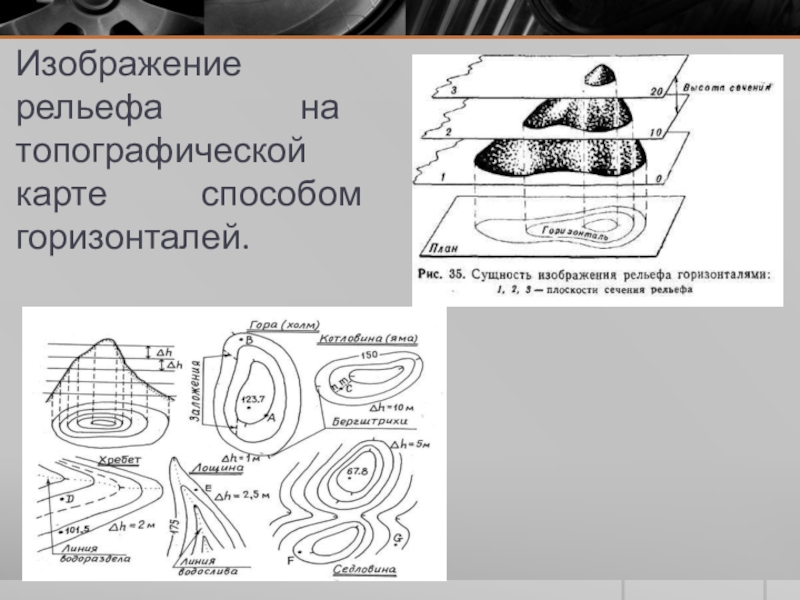

- 11. Изображение рельефа на топографической карте способом горизонталей.

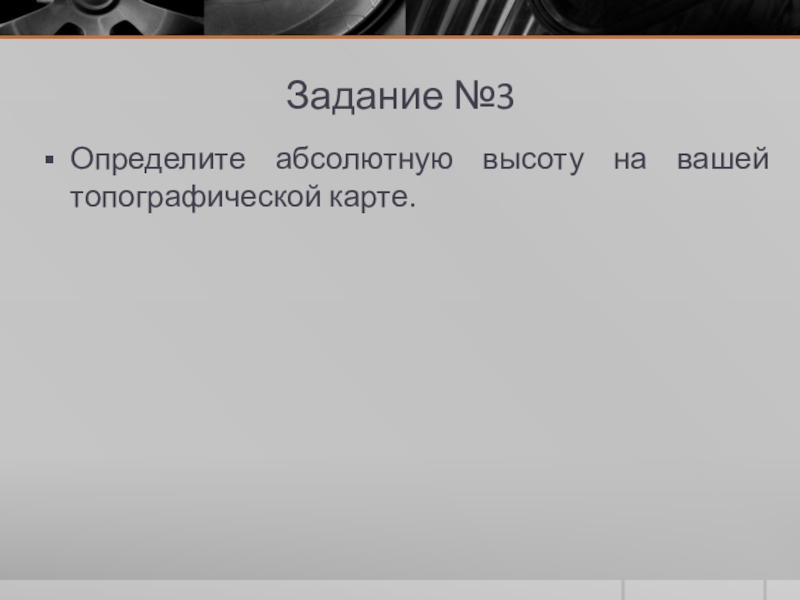

- 12. Задание №3Определите абсолютную высоту на вашей топографической карте.
- 13. 3.Измерение расстояний на топографической картеЧтобы определить по
- 14. Задание №4Определите расстояние :между домиком лесничего и ТЭС;между г. Малиновская и мукомольным заводом.
- 15. 4. Измерение азимутовИстинный азимут - горизонтальный угол,
- 16. Слайд 16

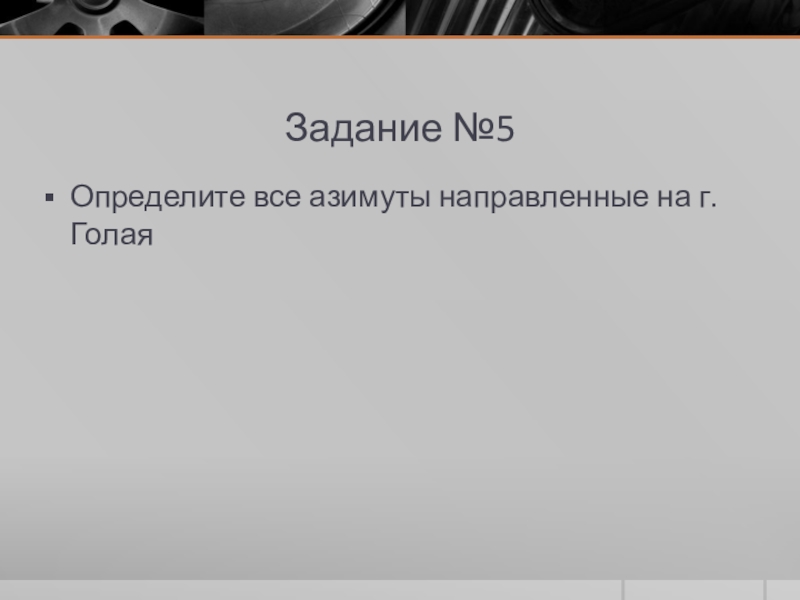

- 17. Задание №5Определите все азимуты направленные на г. Голая
- 18. Домашнее задание:Изучить §6, повторить §5.Составить задачу на построение маршрута.
Цели урока: сформировать представление о топографических картах и их особенностях; систематизировать знания о практическом использовании топографических карт;научится определять координаты, измерять расстояния на топографической карте.
Слайд 2Цели урока:
сформировать представление о топографических картах и их особенностях;
систематизировать знания
о практическом использовании топографических карт;
научится определять координаты, измерять расстояния на топографической карте.
научится определять координаты, измерять расстояния на топографической карте.
Слайд 3Блиц-опрос:
1. Что изучает наука картография?
2. Что такое карта?
3. Как называется модель Земли?
4. Какие классификации
карт вы знаете?
5. Что такое картографическая проекция?
6. По каким признакам классифицируют картографические проекции?
7. Какие виды искажения возникают при изображении земного шара на плоскости?
5. Что такое картографическая проекция?
6. По каким признакам классифицируют картографические проекции?
7. Какие виды искажения возникают при изображении земного шара на плоскости?

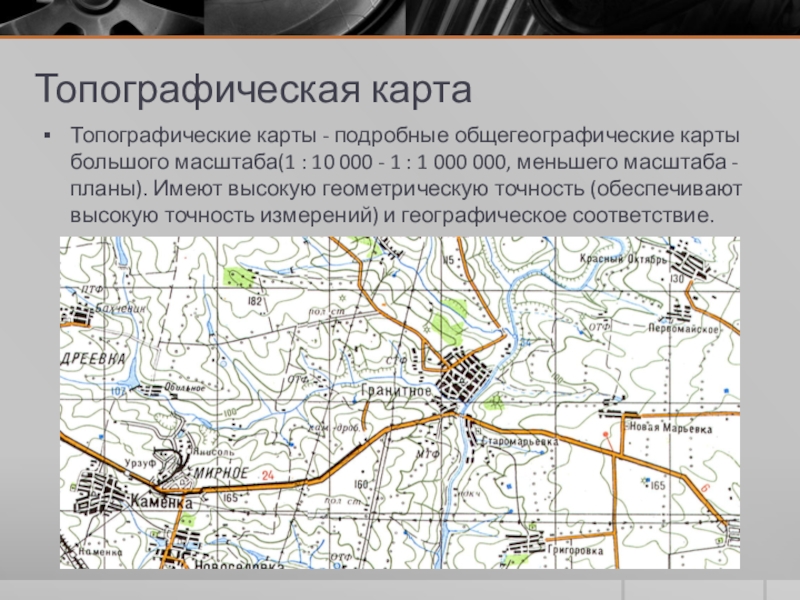

Слайд 4Топографическая карта
Топографические карты - подробные общегеографические карты большого масштаба(1 : 10
000 - 1 : 1 000 000, меньшего масштаба - планы). Имеют высокую геометрическую точность (обеспечивают высокую точность измерений) и географическое соответствие.

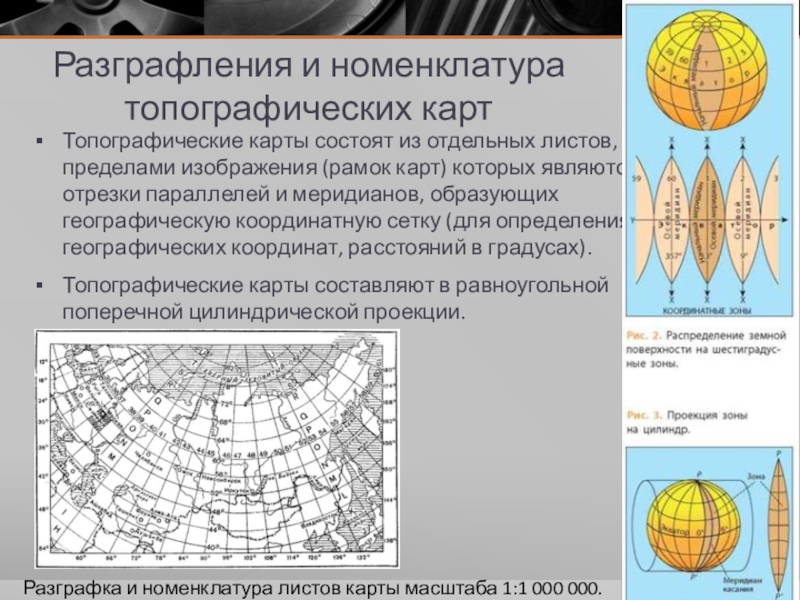

Слайд 5Разграфления и номенклатура топографических карт
Топографические карты состоят из отдельных листов, пределами
изображения (рамок карт) которых являются отрезки параллелей и меридианов, образующих географическую координатную сетку (для определения географических координат, расстояний в градусах).
Топографические карты составляют в равноугольной поперечной цилиндрической проекции.
Топографические карты составляют в равноугольной поперечной цилиндрической проекции.
Разграфка и номенклатура листов карты масштаба 1:1 000 000.

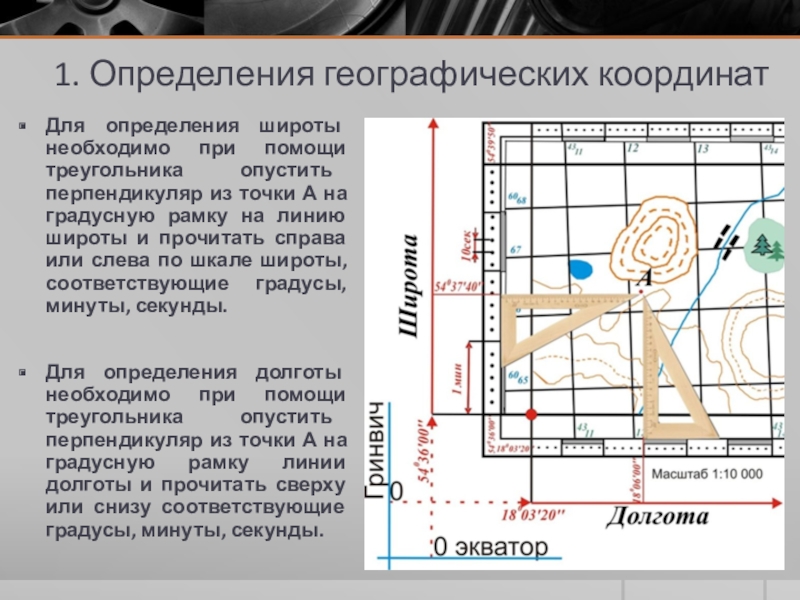

Слайд 71. Определения географических координат
Для определения широты необходимо при помощи треугольника
опустить перпендикуляр из точки А на градусную рамку на линию широты и прочитать справа или слева по шкале широты, соответствующие градусы, минуты, секунды.
Для определения долготы необходимо при помощи треугольника опустить перпендикуляр из точки А на градусную рамку линии долготы и прочитать сверху или снизу соответствующие градусы, минуты, секунды.
Для определения долготы необходимо при помощи треугольника опустить перпендикуляр из точки А на градусную рамку линии долготы и прочитать сверху или снизу соответствующие градусы, минуты, секунды.

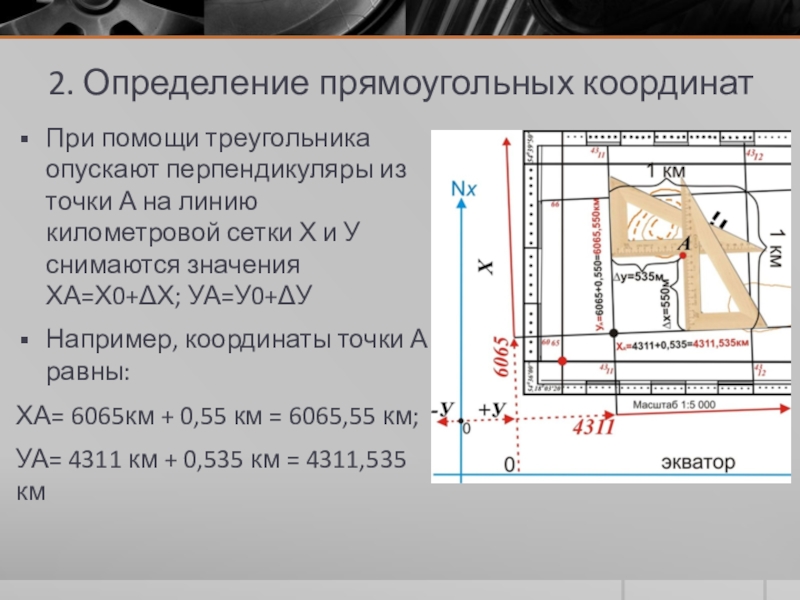

Слайд 92. Определение прямоугольных координат
При помощи треугольника опускают перпендикуляры из точки А
на линию километровой сетки Х и У снимаются значения ХА=Х0+ΔХ; УА=У0+ΔУ
Например, координаты точки А равны:
ХА= 6065км + 0,55 км = 6065,55 км;
УА= 4311 км + 0,535 км = 4311,535км
Например, координаты точки А равны:
ХА= 6065км + 0,55 км = 6065,55 км;
УА= 4311 км + 0,535 км = 4311,535км

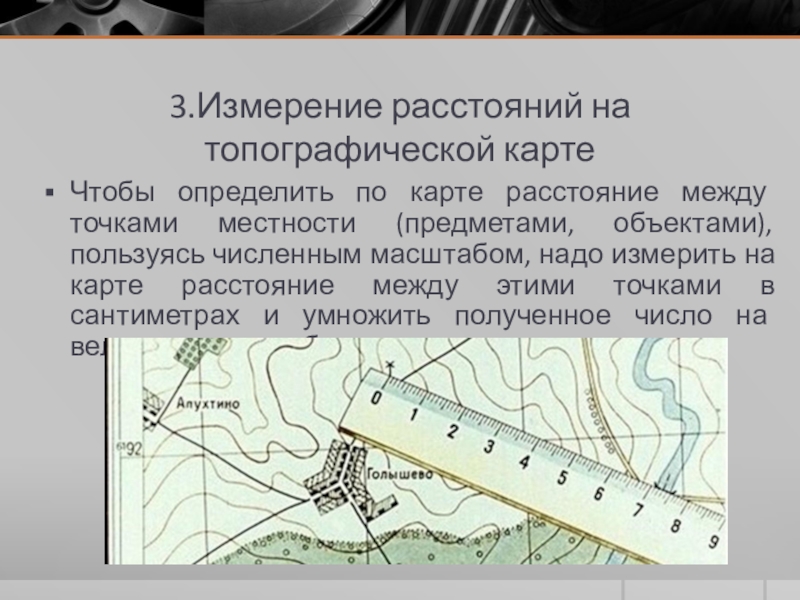

Слайд 133.Измерение расстояний на топографической карте
Чтобы определить по карте расстояние между точками
местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.

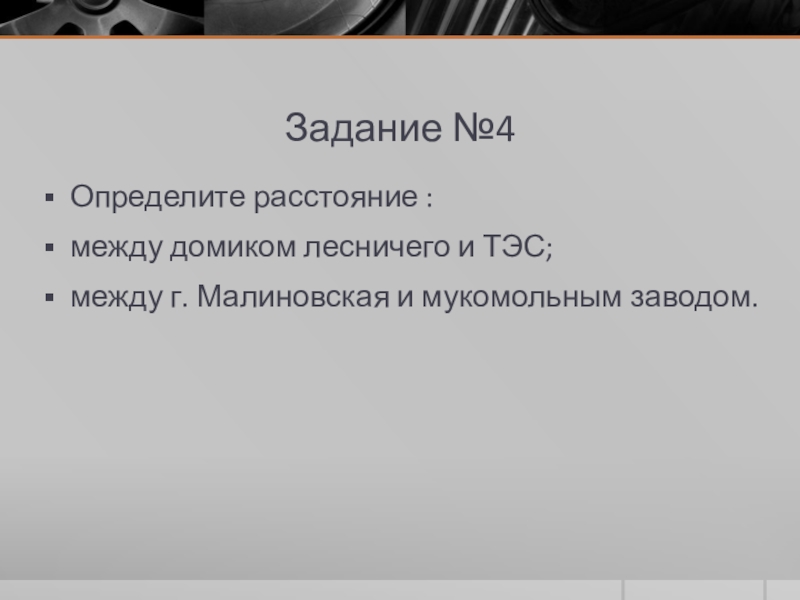

Слайд 14Задание №4
Определите расстояние :
между домиком лесничего и ТЭС;
между г. Малиновская и
мукомольным заводом.

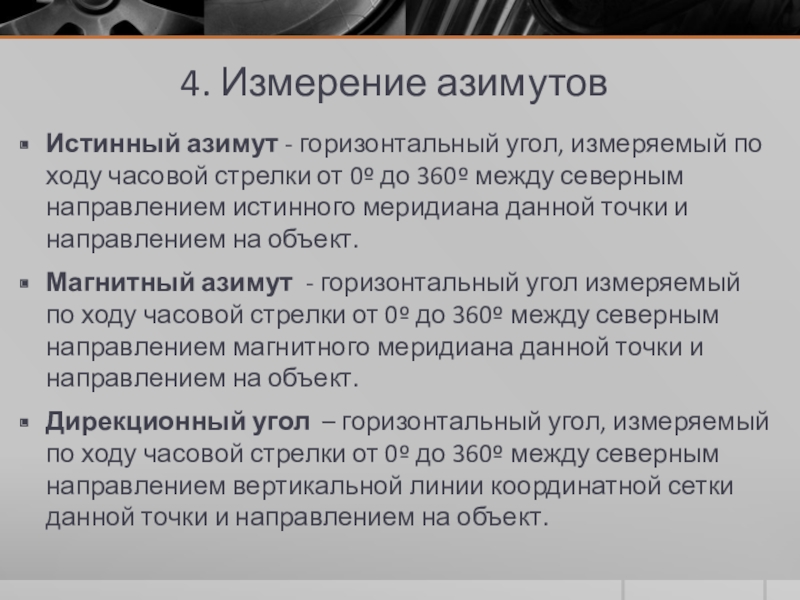

Слайд 154. Измерение азимутов
Истинный азимут - горизонтальный угол, измеряемый по ходу часовой
стрелки от 0º до 360º между северным направлением истинного меридиана данной точки и направлением на объект.
Магнитный азимут - горизонтальный угол измеряемый по ходу часовой стрелки от 0º до 360º между северным направлением магнитного меридиана данной точки и направлением на объект.
Дирекционный угол – горизонтальный угол, измеряемый по ходу часовой стрелки от 0º до 360º между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект.
Магнитный азимут - горизонтальный угол измеряемый по ходу часовой стрелки от 0º до 360º между северным направлением магнитного меридиана данной точки и направлением на объект.
Дирекционный угол – горизонтальный угол, измеряемый по ходу часовой стрелки от 0º до 360º между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект.
