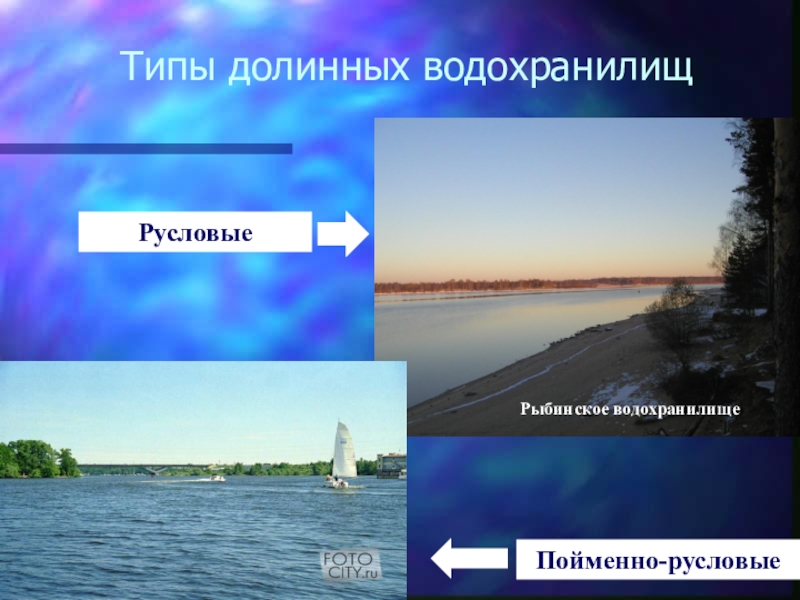

- 6. Типы долинных водохранилищРусловыеПойменно-русловые
- 7. Признаки котловинных водохранилищ подпруженные озера водохранилища
- 8. запрудныеналивныеКлассификация водохранилищ по способу наполненияНижний бьеф Рыбинского водохранилища на Волге
- 9. Географические типы водохранилищгорныепредгорныеравнинныеприморскиеЧебоксарское водохранилище на Волге
- 10. Географические типы водохранилищ и создаваемый ими напорПлотина Саяно-Шушенской ГЭС на р. Енисей
- 11. Положение водохранилищ на одной рекеверховоенизовоекаскадКрасноярское водохранилище на р. Енисей

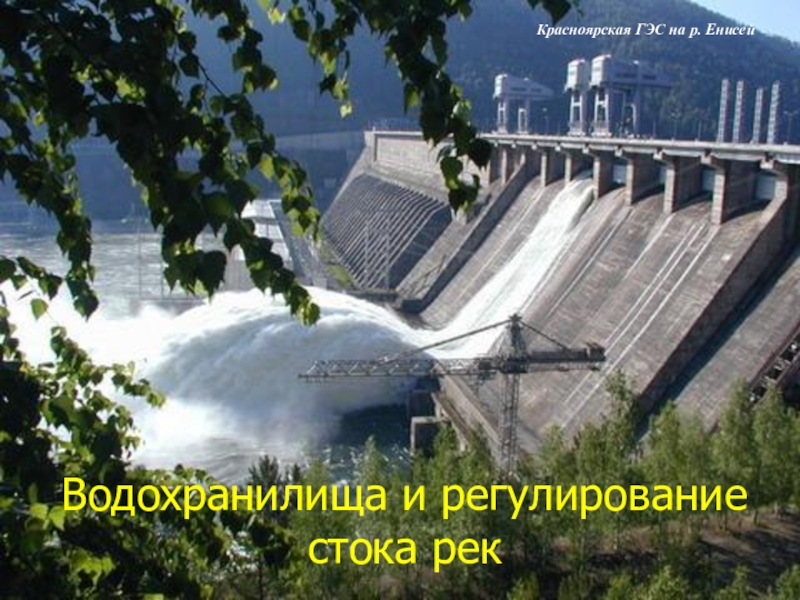

- 12. Водохранилища и регулирование стока рек Красноярская ГЭС на р. Енисей
- 13. Типы регулирования речного стокамноголетнеесезонноенедельноесуточноеТип регулирования − функция назначения водоема,соотношения его объемаи объема притока речных вод
- 14. Характер регулирования стока водымноголетний (а)сезонный (б)суточный (в)1-
- 15. ФПУ –форсированный подпорный уровеньНПУ –нормальный подпорный уровеньУМО
- 16. Объемы воды в водохранилищеполный объем V
- 17. Особенности водного баланса водохранилищ в зоне умеренного
- 18. Характерные периоды уровенного режима водохранилищнаполнениясработкиБерега Рыбинского водхранилища
- 19. Режим уровней конкретного водохранилища1-период наполнения, 2- период сработки водохранилища
- 20. Проблемы создания водохранилищ стоимость строительства скорость компенсации
- 21. Соотнесение объема водохранилища, времени его эффективной и
- 22. Влияние водохранилищ на реки и природную среду
- 23. Изменения речного стокав зонах недостаточного увлажнения уменьшается

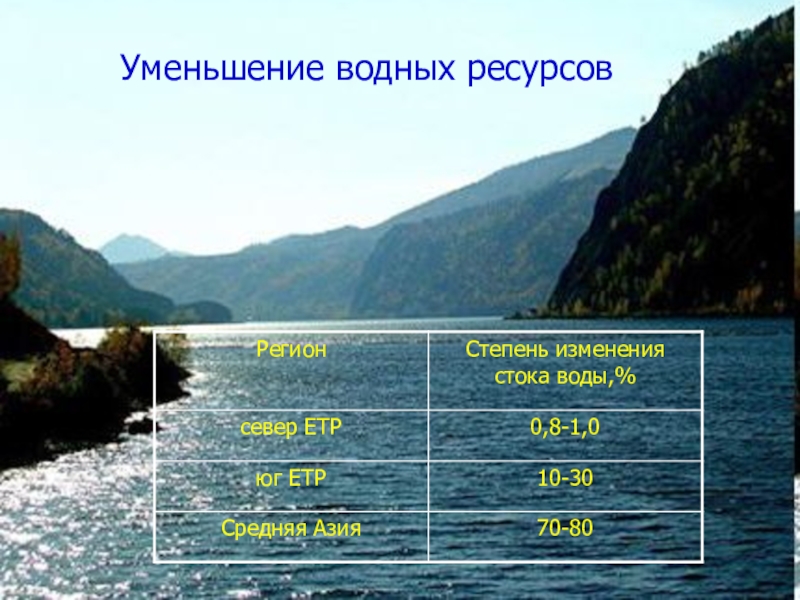

- 24. Уменьшение водных ресурсов
- 25. Изменение среднегодовых расходов воды р. Кубань у
- 26. Изменение стока воды ΔW, взвешенных наносов ΔWR, ионного стока ΔWp, стока теплоты ΔWq под влиянием водохранилищ
- 27. Заиление водохранилищ 1- плотина, 2- отметки дна

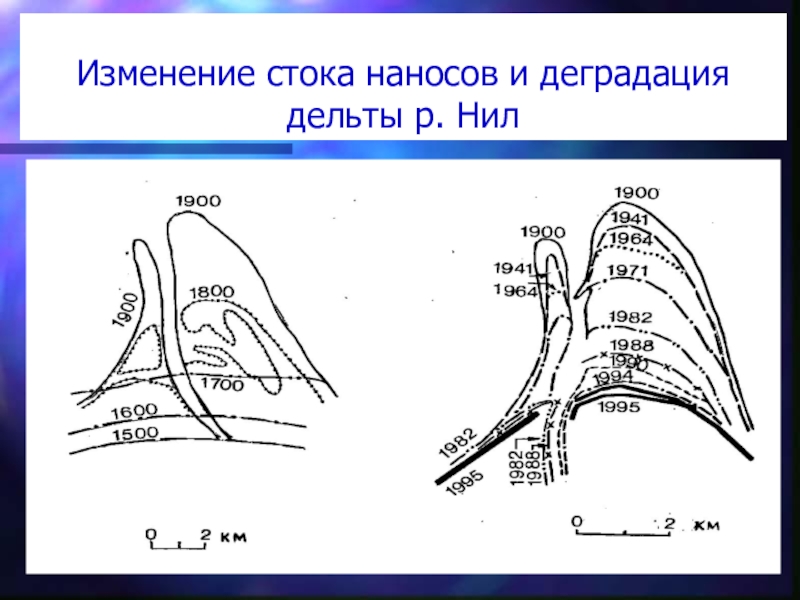

- 28. Изменение стока наносов и деградация дельты р. Нил
- 29. Изменения внутригодового распределения стокаувеличение меженного стока уменьшение
- 30. Гидрографы среднегодового стока р. Ангары в створах
- 31. Соотношение многолетнего хода зимних расходов воды в

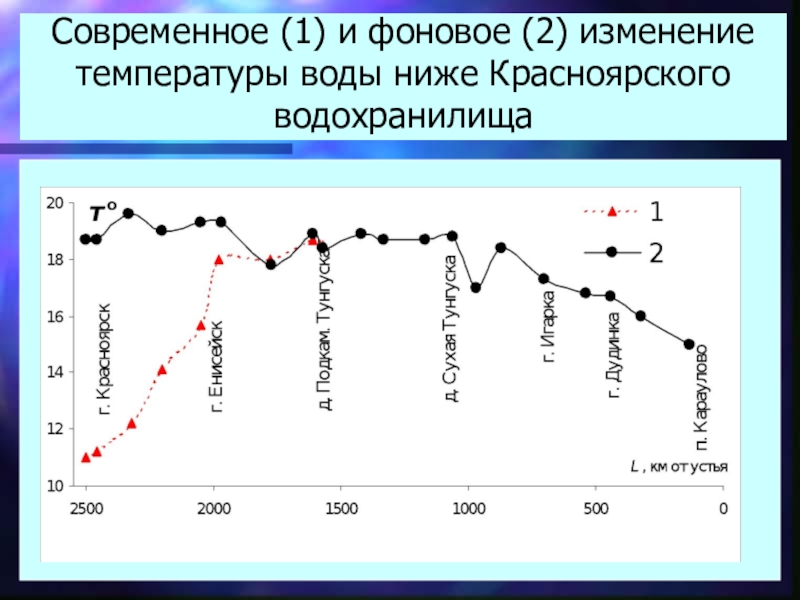

- 32. Современное (1) и фоновое (2) изменение температуры воды ниже Красноярского водохранилища
- 33. Снижение интенсивности водообмена в водохранилищахпериод водообмена τ

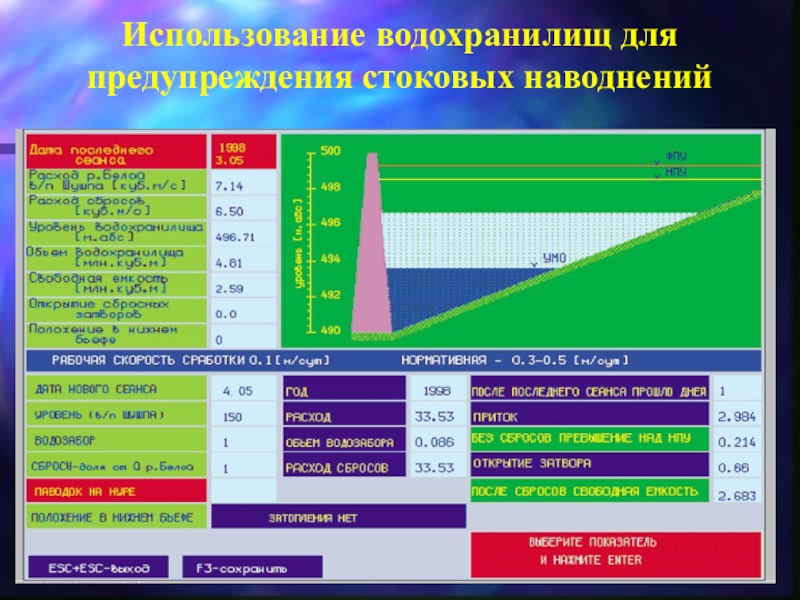

- 34. Использование водохранилищ для предупреждения стоковых наводнений
- 35. ТиховскийТемрюкЗ.КоленоД.РынокСлободкаВодохранилища – фактор снижения наводнений сложного генезисаРека Кубань – 2002 г.
- 36. Разрушение плотин. Волны прорываTeton Dam Failure, June
- 37. Водохранилища и энергетикаПроизводство первичной энергии по

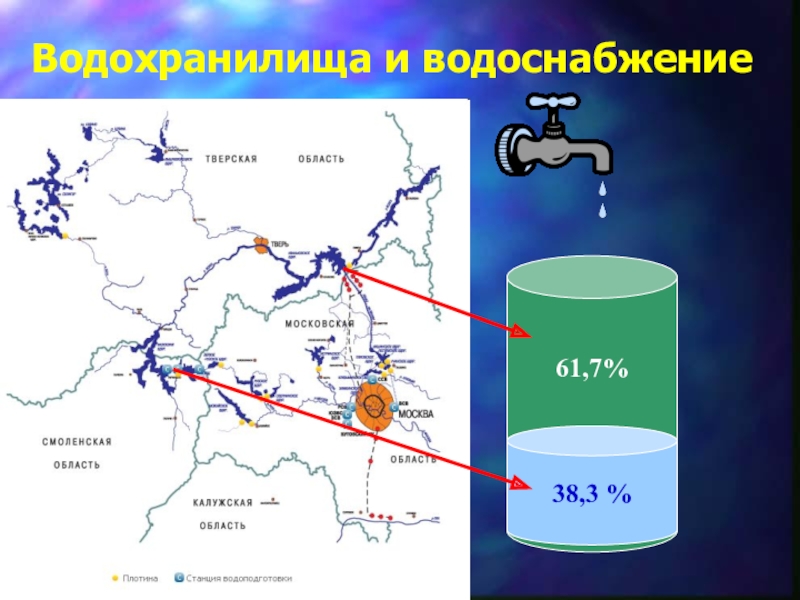

- 38. Водохранилища и водоснабжение61,7%38,3 %

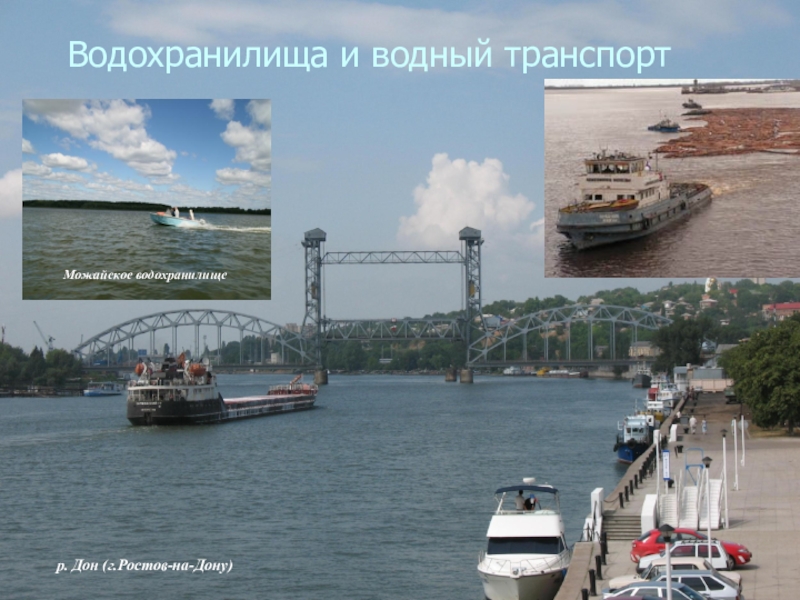

- 39. Водохранилища и водный транспортр. Дон (г.Ростов-на-Дону)Можайское водохранилище

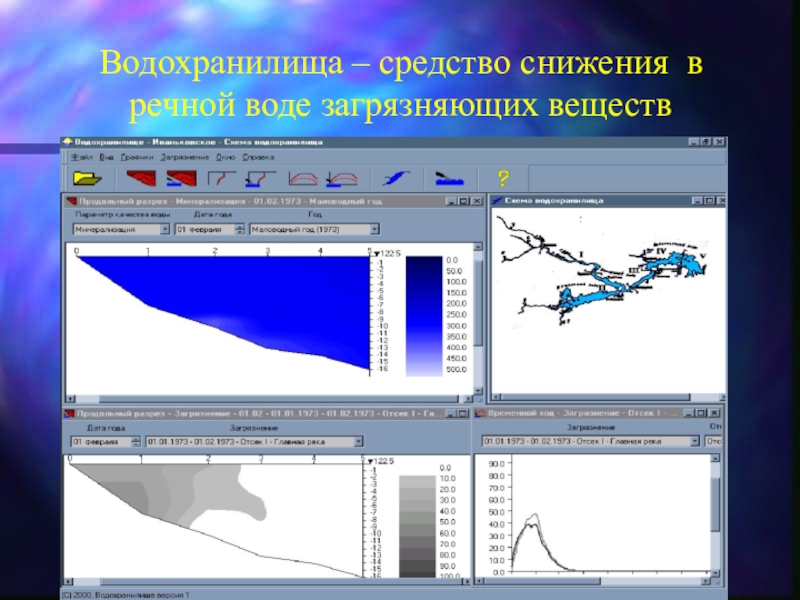

- 40. Водохранилища – средство снижения в речной воде загрязняющих веществ
- 41. Водохранилища: вред или благо?потеря земель для с/х
- 42. Эколого-экономический смысл взвешенного подхода к созданию и эксплуатации водохранилищЭкология?
- 43. Колымская ГЭСОползневые берега Чебоксарского водохранилищаВерховые участки прудов на юге ЕТР
Водохранилище – искусственный водоем для накопления и дальнейшего использования водыБухтарминское водохранилище на р. Иртыш
Слайд 1Водохранилища: проблемы создания, использования оценки воздействия на окружающую среду
Новосибирское водохранилище на
Слайд 2Водохранилище –
искусственный водоем для накопления и дальнейшего использования воды
Бухтарминское водохранилище
на р. Иртыш

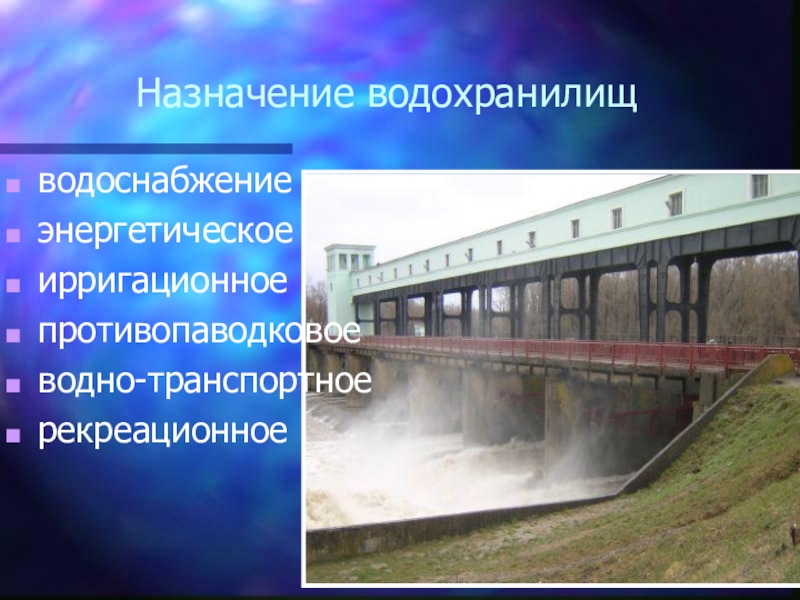

Слайд 3Назначение водохранилищ
водоснабжение
энергетическое
ирригационное
противопаводковое
водно-транспортное
рекреационное
Слайд 5
Признаки долинных водохранилищ
занимают часть речной долины
для их создания необходимы плотины
по их
длине существует уклон водной поверхности
глубина водохранилища возрастает к плотине
глубина водохранилища возрастает к плотине
Водохранилище на юге Кипра
Слайд 7Признаки котловинных
водохранилищ
подпруженные озера
водохранилища в
изолированных
углублениях земной
поверхности
водоемы в лагунах и
лиманах, отгороженные
дамбами от моря
пруды (площадь меньше
1 км2)
Оз. Байкал. Исток Ангары
Слайд 8
запрудные
наливные
Классификация водохранилищ по способу наполнения
Нижний бьеф Рыбинского водохранилища на Волге
Слайд 9Географические типы водохранилищ
горные
предгорные
равнинные
приморские
Чебоксарское водохранилище на Волге
Слайд 10Географические типы водохранилищ и создаваемый ими напор
Плотина Саяно-Шушенской ГЭС на р.
Енисей
Слайд 11Положение водохранилищ на
одной реке
верховое
низовое
каскад
Красноярское водохранилище на р. Енисей
Слайд 13Типы регулирования речного стока
многолетнее
сезонное
недельное
суточное
Тип
регулирования − функция
назначения водоема,
соотношения его объема
и
объема притока
речных вод
речных вод

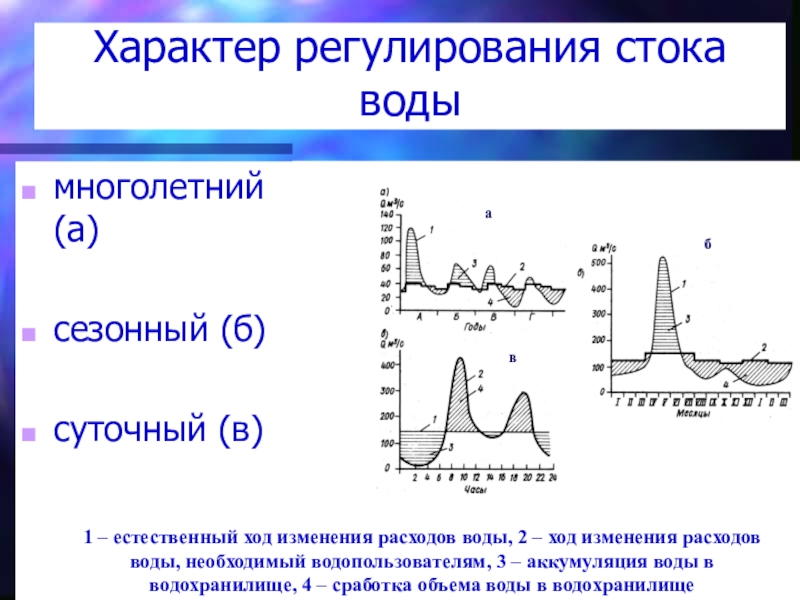

Слайд 14Характер регулирования стока воды
многолетний (а)
сезонный (б)
суточный (в)
1- естественные Q, 2- после
зарегулирования, 3 – объем накопления в многоводные , 4- объем сработки в маловодные периоды времени
1 – естественный ход изменения расходов воды, 2 – ход изменения расходов воды, необходимый водопользователям, 3 – аккумуляция воды в водохранилище, 4 – сработка объема воды в водохранилище

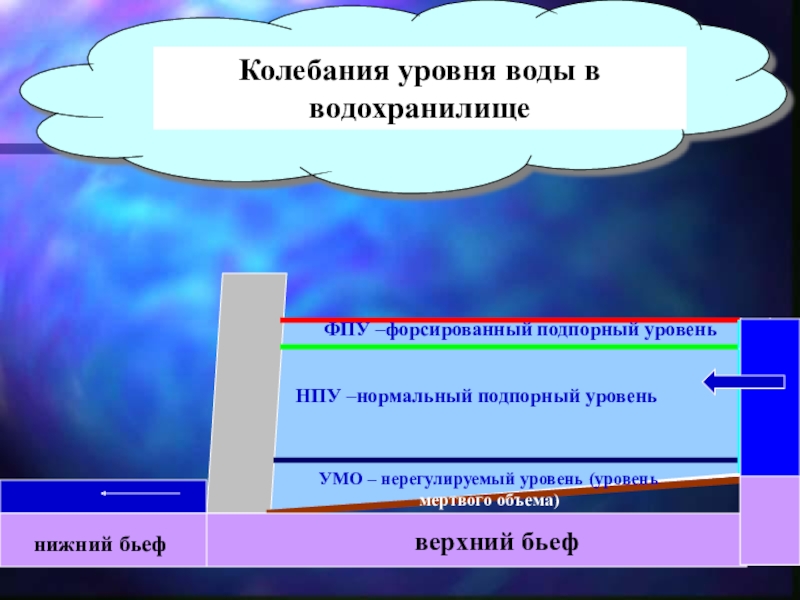

Слайд 15
ФПУ –форсированный подпорный уровень
НПУ –нормальный подпорный уровень
УМО – нерегулируемый уровень (уровень
мертвого объема)
верхний бьеф
нижний бьеф
Колебания уровня воды в водохранилище

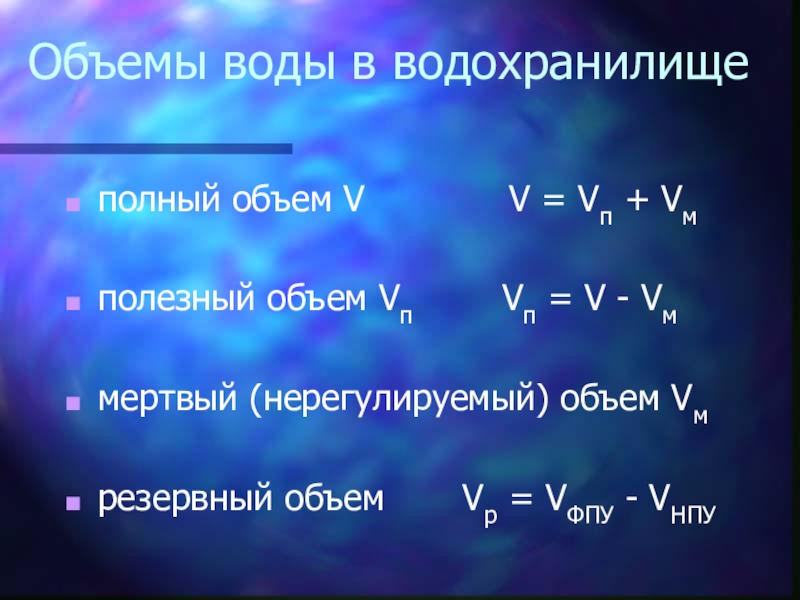

Слайд 16Объемы воды в водохранилище
полный объем V
V = Vп + Vм
полезный объем Vп Vп = V - Vм
мертвый (нерегулируемый) объем Vм
резервный объем Vр = VФПУ - VНПУ
полезный объем Vп Vп = V - Vм
мертвый (нерегулируемый) объем Vм
резервный объем Vр = VФПУ - VНПУ

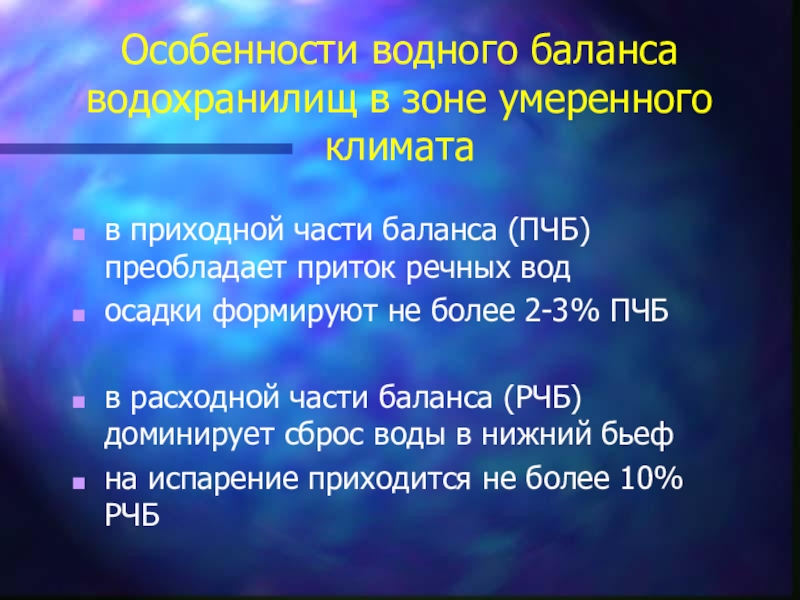

Слайд 17Особенности водного баланса водохранилищ в зоне умеренного климата
в приходной части баланса
(ПЧБ) преобладает приток речных вод
осадки формируют не более 2-3% ПЧБ
в расходной части баланса (РЧБ) доминирует сброс воды в нижний бьеф
на испарение приходится не более 10% РЧБ
осадки формируют не более 2-3% ПЧБ
в расходной части баланса (РЧБ) доминирует сброс воды в нижний бьеф
на испарение приходится не более 10% РЧБ
Слайд 18Характерные периоды уровенного режима водохранилищ
наполнения
сработки
Берега Рыбинского водхранилища

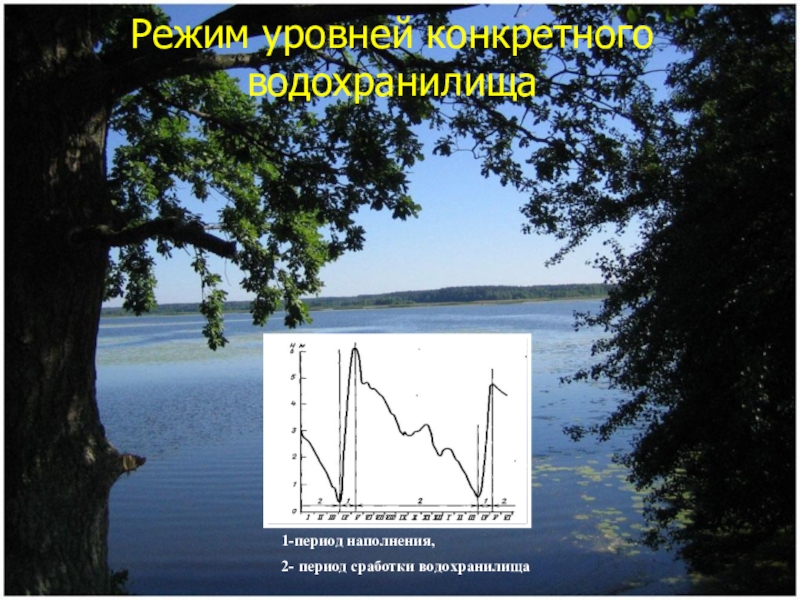

Слайд 19Режим уровней конкретного водохранилища
1-период наполнения,
2- период сработки водохранилища
Слайд 20Проблемы создания водохранилищ
стоимость строительства
скорость компенсации экономических затрат
потери регулирующей
емкости (заиление водохранилищ)
негативные геоэкологические и экологические изменения
негативные геоэкологические и экологические изменения
Чарвакское водохранилище

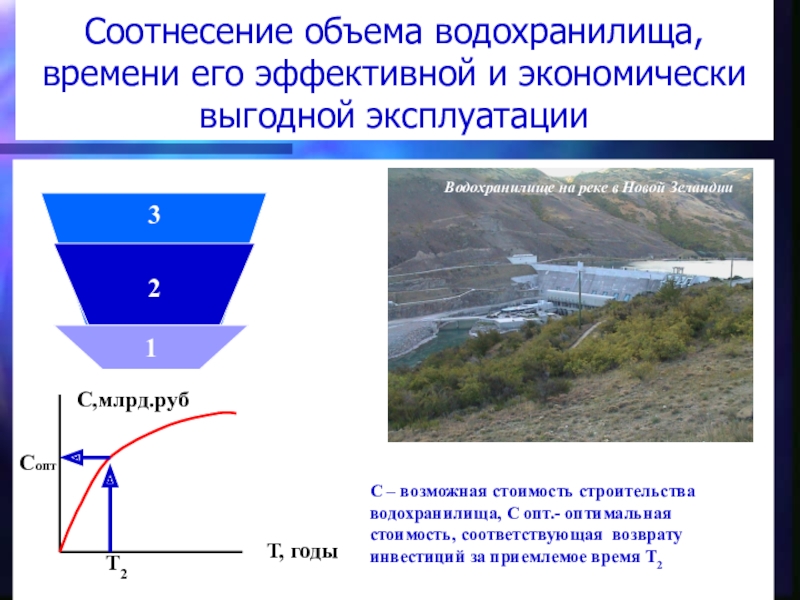

Слайд 21
Соотнесение объема водохранилища, времени его эффективной и экономически выгодной эксплуатации
3
2
1
Т,
годы
С,млрд.руб
Т2
Сопт
С – возможная стоимость строительства водохранилища, С опт.- оптимальная стоимость, соответствующая возврату инвестиций за приемлемое время Т2
Водохранилище на реке в Новой Зеландии

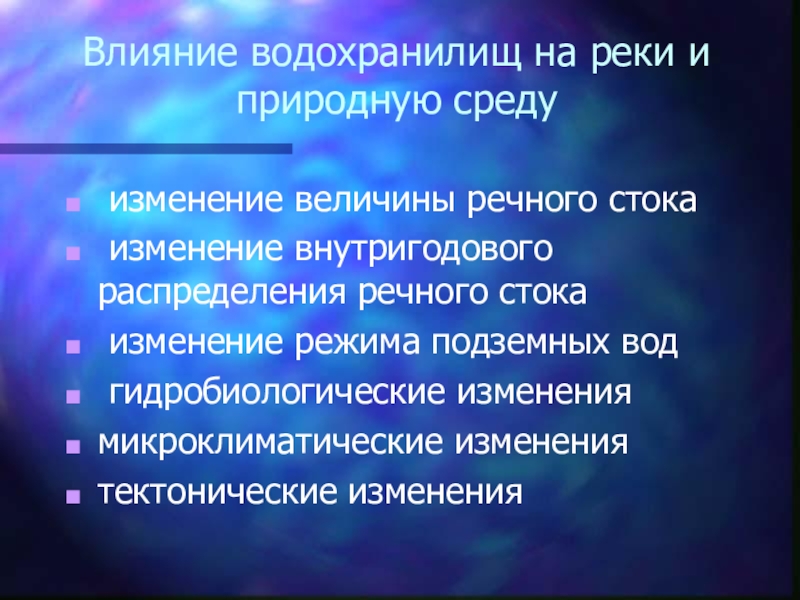

Слайд 22Влияние водохранилищ на реки и природную среду
изменение величины речного стока
изменение внутригодового распределения речного стока
изменение режима подземных вод
гидробиологические изменения
микроклиматические изменения
тектонические изменения
изменение режима подземных вод
гидробиологические изменения
микроклиматические изменения
тектонические изменения

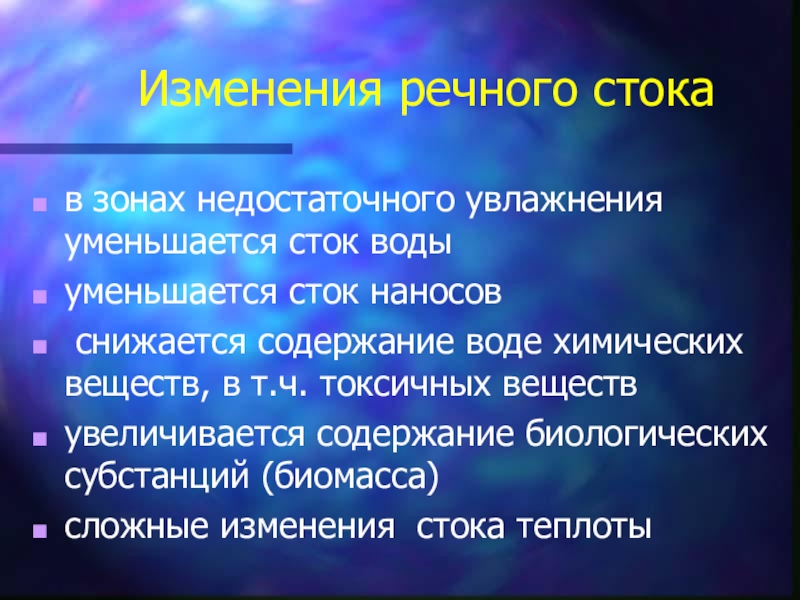

Слайд 23Изменения речного стока
в зонах недостаточного увлажнения уменьшается сток воды
уменьшается сток наносов
снижается содержание воде химических веществ, в т.ч. токсичных веществ
увеличивается содержание биологических субстанций (биомасса)
сложные изменения стока теплоты
увеличивается содержание биологических субстанций (биомасса)
сложные изменения стока теплоты

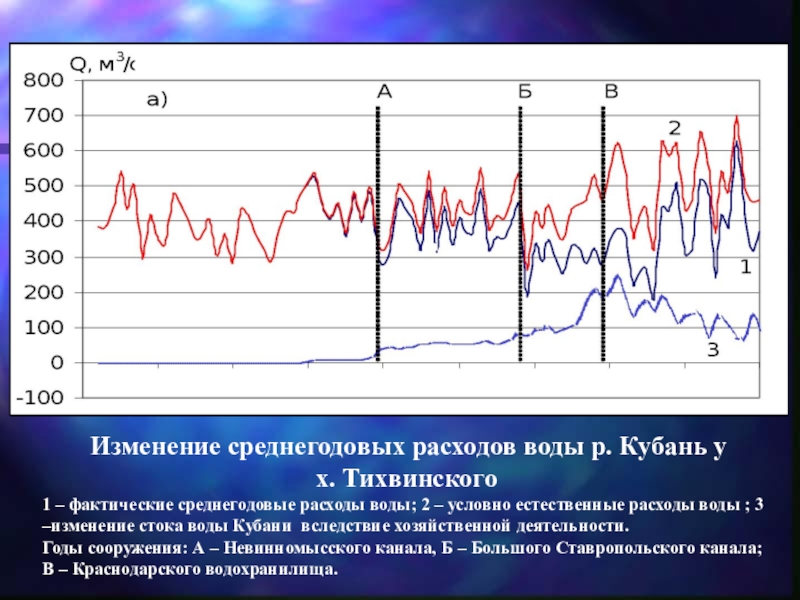

Слайд 25
Изменение среднегодовых расходов воды р. Кубань у х. Тихвинского
1 – фактические
среднегодовые расходы воды; 2 – условно естественные расходы воды ; 3 –изменение стока воды Кубани вследствие хозяйственной деятельности.
Годы сооружения: А – Невинномысского канала, Б – Большого Ставропольского канала; В – Краснодарского водохранилища.
Годы сооружения: А – Невинномысского канала, Б – Большого Ставропольского канала; В – Краснодарского водохранилища.

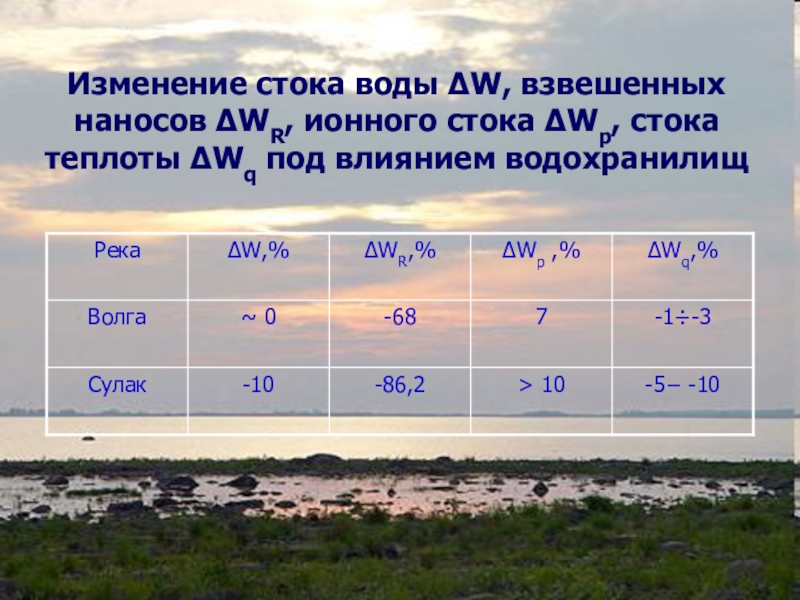

Слайд 26Изменение стока воды ΔW, взвешенных наносов ΔWR, ионного стока ΔWp, стока
теплоты ΔWq под влиянием водохранилищ

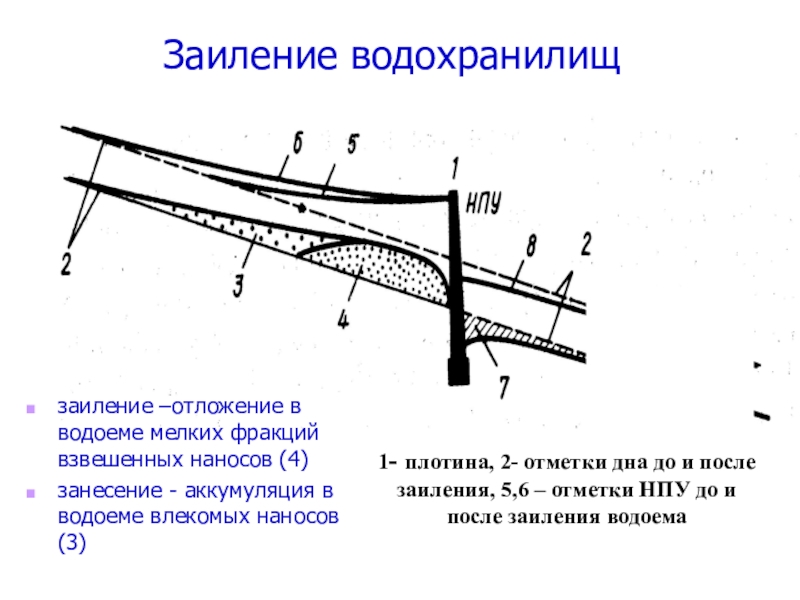

Слайд 27
Заиление водохранилищ
1- плотина, 2- отметки дна до и после заиления,
5,6 – отметки НПУ до и после заиления водоема
заиление –отложение в водоеме мелких фракций взвешенных наносов (4)
занесение - аккумуляция в водоеме влекомых наносов (3)
Слайд 29Изменения внутригодового распределения стока
увеличение меженного стока
уменьшение максимальных расходов воды
увеличение зимних
и понижение летних температур воды
уменьшение меженного стока взвешенных наносов
увеличение минерализации воды в период половодья
уменьшение меженного стока взвешенных наносов
увеличение минерализации воды в период половодья
Слайд 30 Гидрографы среднегодового стока р. Ангары в створах плотин Братской (а) и
Усть-Илимской (б) ГЭС до и после зарегулирования реки. Режимы стока: 1 – естественный, 2– зарегулированный

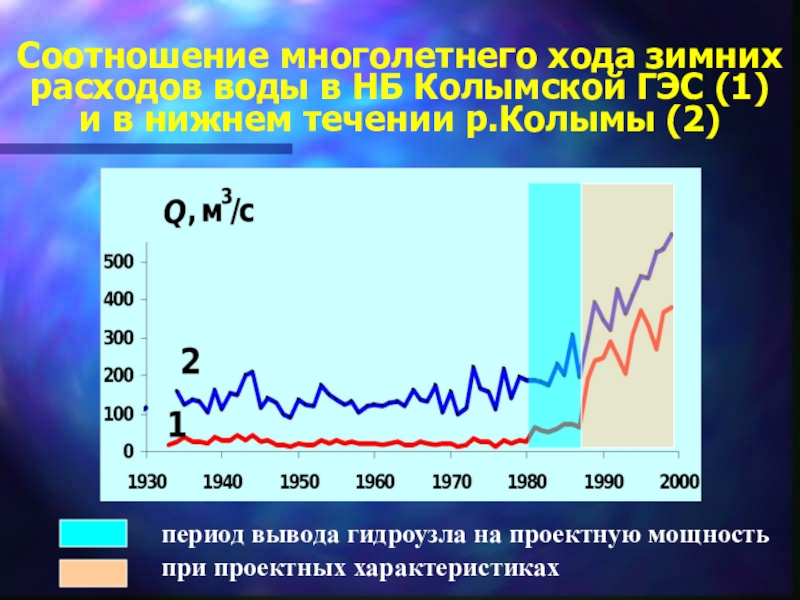

Слайд 31Соотношение многолетнего хода зимних расходов воды в НБ Колымской ГЭС (1)
и в нижнем течении р.Колымы (2)

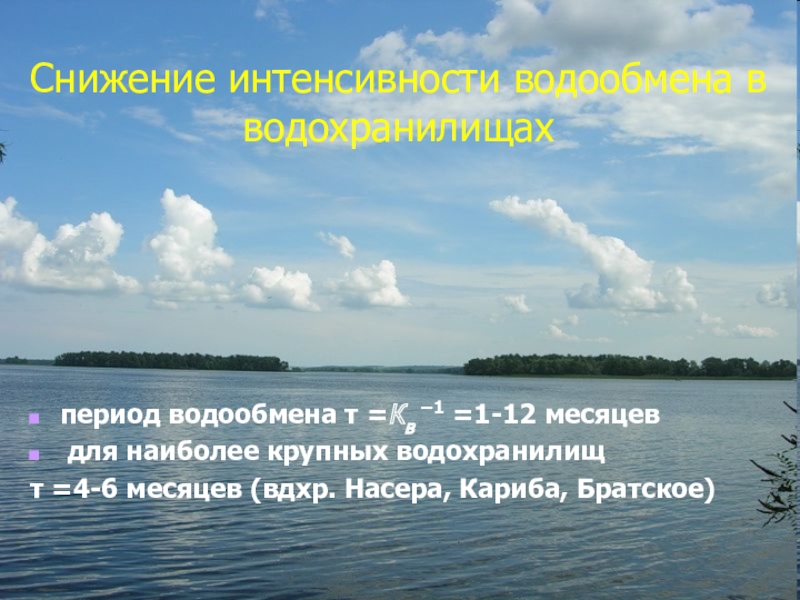

Слайд 33Снижение интенсивности водообмена в водохранилищах
период водообмена τ =Кв –1 =1-12 месяцев
для наиболее крупных водохранилищ
τ =4-6 месяцев (вдхр. Насера, Кариба, Братское)

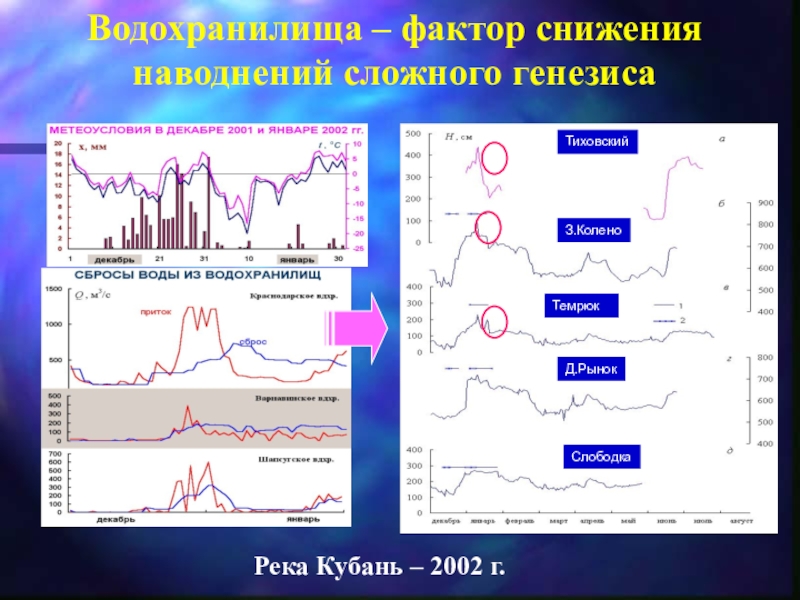

Слайд 35
Тиховский
Темрюк
З.Колено
Д.Рынок
Слободка
Водохранилища – фактор снижения наводнений сложного генезиса
Река Кубань – 2002 г.
Слайд 36Разрушение плотин. Волны прорыва
Teton Dam Failure, June 6, 1976
Kelly Barnes
Dam Failure, Nov. 1977. looking downstream—the washed-out dam was near upper shadow area
Flood cut through Highway
New Orleans levee failures during Hurricane
Katrina in 2005
Слайд 37Водохранилища
и энергетика
Производство первичной энергии по видам исходного топлива, 1989–2006 гг.,
1989 г. = 100 % Источник: МЭА, Минпромэнерго,
Ожидаемое изменение выработки электроэнергии
Гидроэнергетический потенциал страны

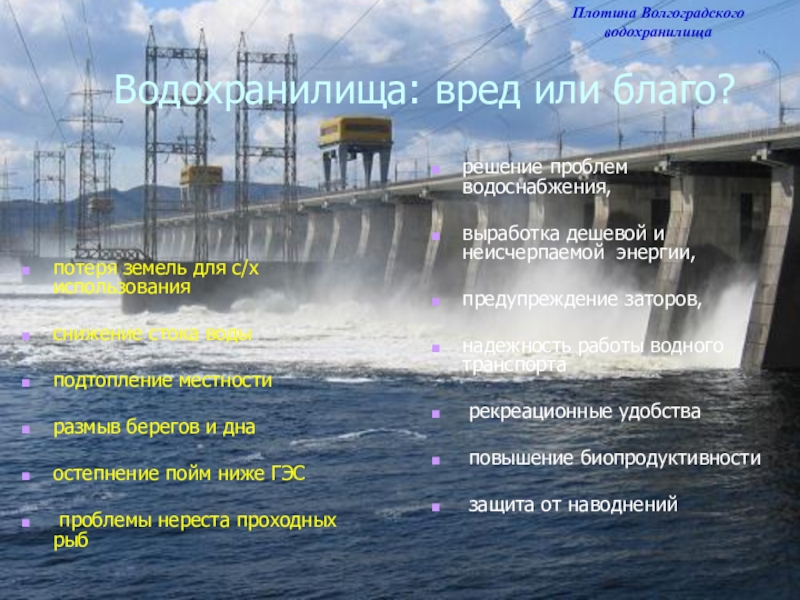

Слайд 41Водохранилища: вред или благо?
потеря земель для с/х использования
снижение стока воды
подтопление местности
размыв
берегов и дна
остепнение пойм ниже ГЭС
проблемы нереста проходных рыб
остепнение пойм ниже ГЭС
проблемы нереста проходных рыб
решение проблем водоснабжения,
выработка дешевой и неисчерпаемой энергии,
предупреждение заторов,
надежность работы водного транспорта
рекреационные удобства
повышение биопродуктивности
защита от наводнений
Плотина Волгоградского водохранилища
Слайд 42Эколого-экономический смысл взвешенного подхода к созданию и эксплуатации водохранилищ
Экология
?
Слайд 43
Колымская ГЭС
Оползневые берега Чебоксарского водохранилища
Верховые участки прудов на юге ЕТР
