Презентация, доклад по географии на тему Топливная промышленность и электроэнергетика мира

растет;
Большая часть топливных
ресурсов добывается в РС и
вывозится в США, Зап. Ев-
ропу, Японию.

ЭТАПЫ РАЗВИТИЯ

В своем развитии ТЭП прошла два главных этапа: 19 – нач. 20 вв. – угольный этап, а с нач. 20 в – нефтегазовый этап

В середине 70 гг. в мире происходит нефтяной кризис, или как гово-рят экономисты, закончилась эпоха дешевой нефти (1 т нефти в 70 г. стоила 20 долларов). В чем же причины кризиса? Дело в том, что её за-

пасы не бесконечны, районы добычи нефти перемещались в условия экстремальных природных условий и на континентальный шельф, кроме того развивающиеся страны в которых добывает-ся большая доля нефти вели борьбу за повышение цен на свои ресурсы. В результате цены на

нефть выросли в 10 – 15 раз.
Экономика развитых стран испытала шок. Предполага-лось, что это приведет к пе-реходу на ядерную энергию. Этого не произошло, нефть снова подешевела (в 2000 г - 1 т нефти стоила около 100$). В настоящее время 1 барреля нефти в районе 55 $.

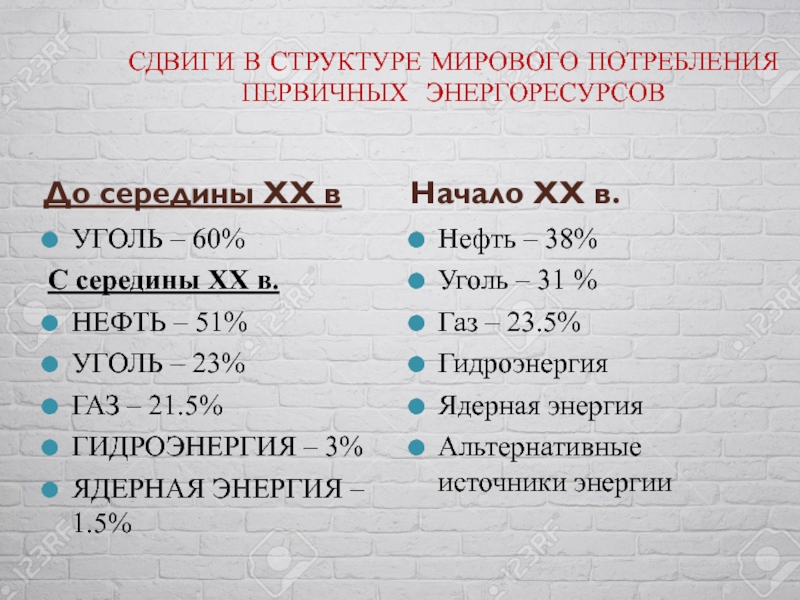

Диаграмма.
Сдвиги в структуре потребления энергоре-
сурсов на протяжении ХХ в.

в.

УГОЛЬ – 60%
С середины XX в.
НЕФТЬ – 51%
УГОЛЬ – 23%
ГАЗ – 21.5%
ГИДРОЭНЕРГИЯ – 3%
ЯДЕРНАЯ ЭНЕРГИЯ – 1.5%

Нефть – 38%
Уголь – 31 %
Газ – 23.5%
Гидроэнергия
Ядерная энергия
Альтернативные источники энергии

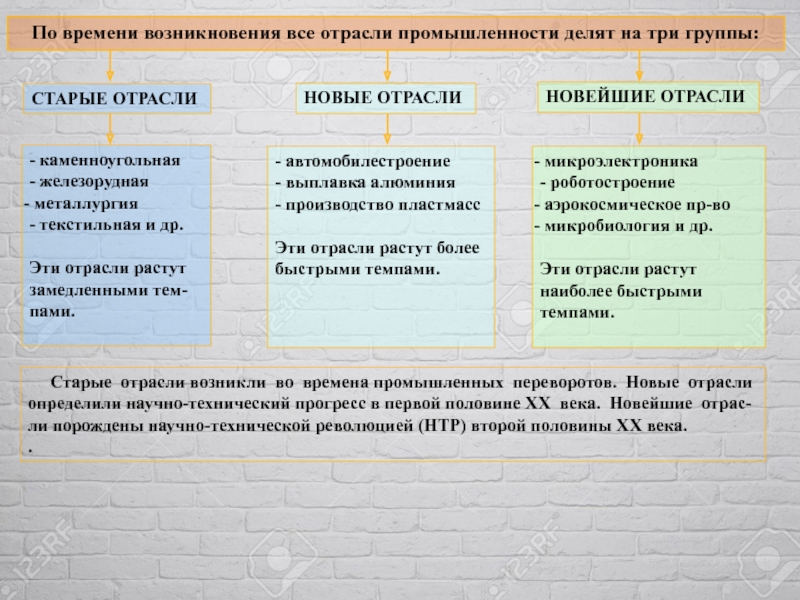

каменноугольная
- железорудная
металлургия
- текстильная и др.

Эти отрасли растут замедленными тем-пами.

НОВЫЕ ОТРАСЛИ

- автомобилестроение
- выплавка алюминия
- производство пластмасс

Эти отрасли растут более быстрыми темпами.

НОВЕЙШИЕ ОТРАСЛИ

микроэлектроника
- роботостроение
аэрокосмическое пр-во
микробиология и др.

Эти отрасли растут наиболее быстрыми темпами.

Старые отрасли возникли во времена промышленных переворотов. Новые отрасли определили научно-технический прогресс в первой половине ХХ века. Новейшие отрас-ли порождены научно-технической революцией (НТР) второй половины ХХ века.
.

80 странах мира, годовая добыча составляет 3,5 млрд. т, а разведанные запасы – 150 млрд. т.
- 43% добываемой нефти приходится на страны ОПЕК.
- 40% добытой нефти поступает на мировой рынок.

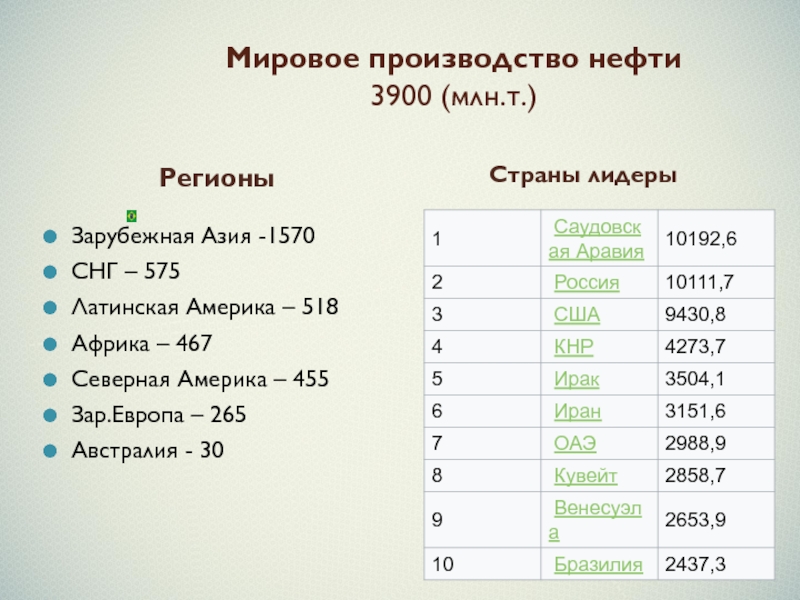

Добыча нефти (в млн т в год)

170

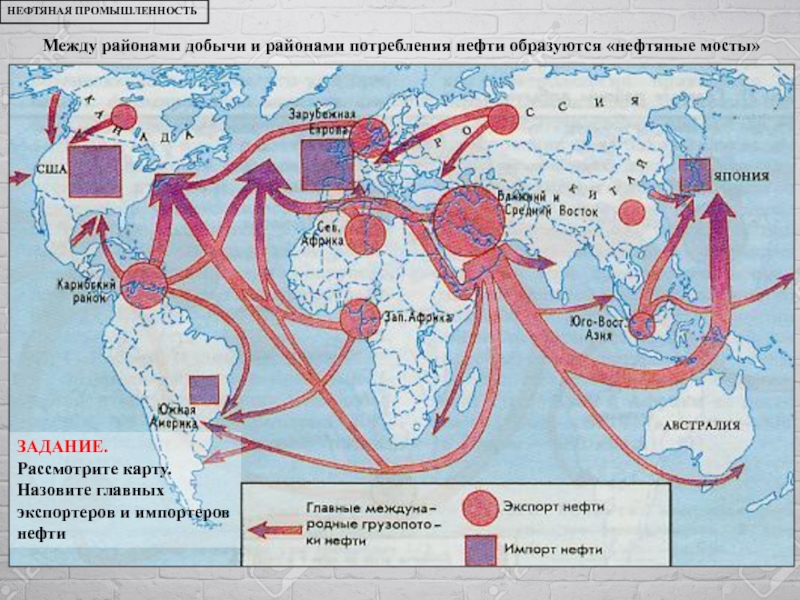

карту.
Назовите главных
экспортеров и импортеров
нефти

страны 2016 г.

– 518
Африка – 467
Северная Америка – 455
Зар.Европа – 265
Австралия - 30

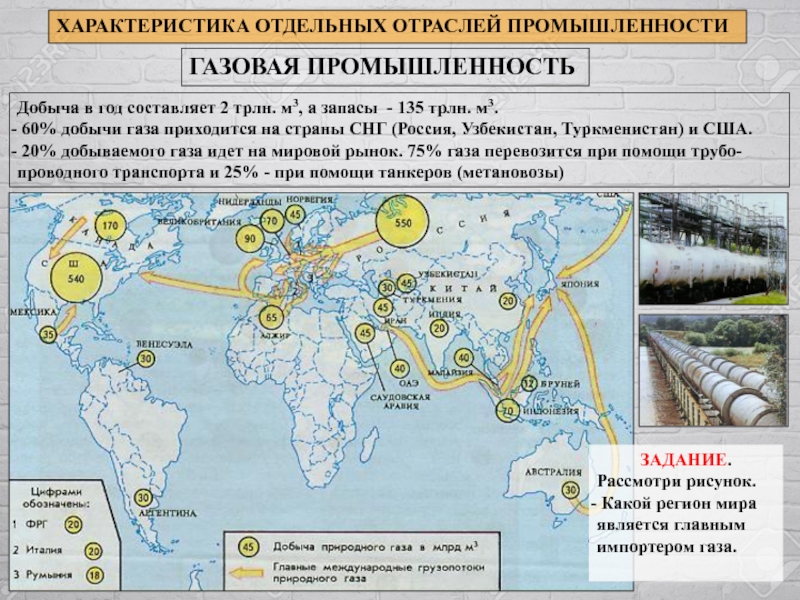

а запасы - 135 трлн. м3.
60% добычи газа приходится на страны СНГ (Россия, Узбекистан, Туркменистан) и США.
20% добываемого газа идет на мировой рынок. 75% газа перевозится при помощи трубо-проводного транспорта и 25% - при помощи танкеров (метановозы)

ЗАДАНИЕ.
Рассмотри рисунок.
Какой регион мира является главным импортером газа.

615
Зар. Европа – 300
Лат. Америка – 175
Африка – 160
Австралия - 40

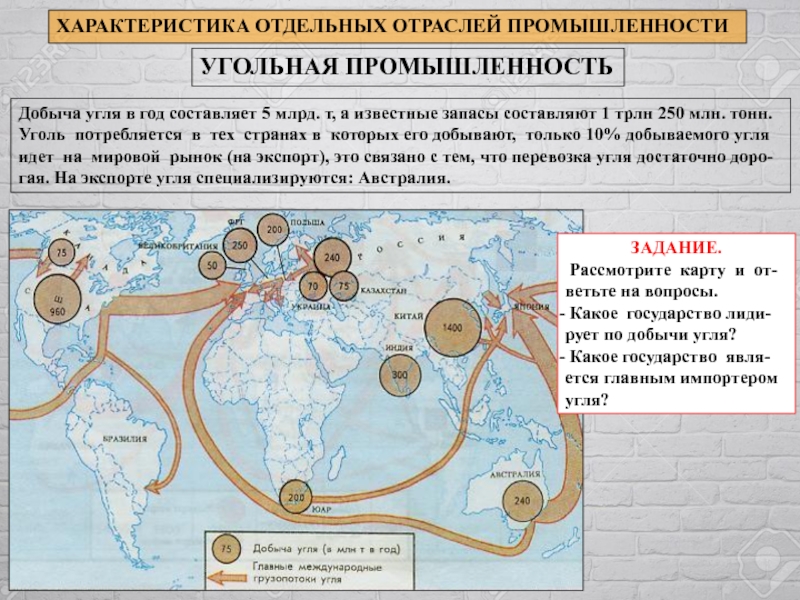

т, а известные запасы составляют 1 трлн 250 млн. тонн.
Уголь потребляется в тех странах в которых его добывают, только 10% добываемого угля идет на мировой рынок (на экспорт), это связано с тем, что перевозка угля достаточно доро-гая. На экспорте угля специализируются: Австралия.

ЗАДАНИЕ.
Рассмотрите карту и от-ветьте на вопросы.
Какое государство лиди-рует по добычи угля?
Какое государство явля-ется главным импортером угля?

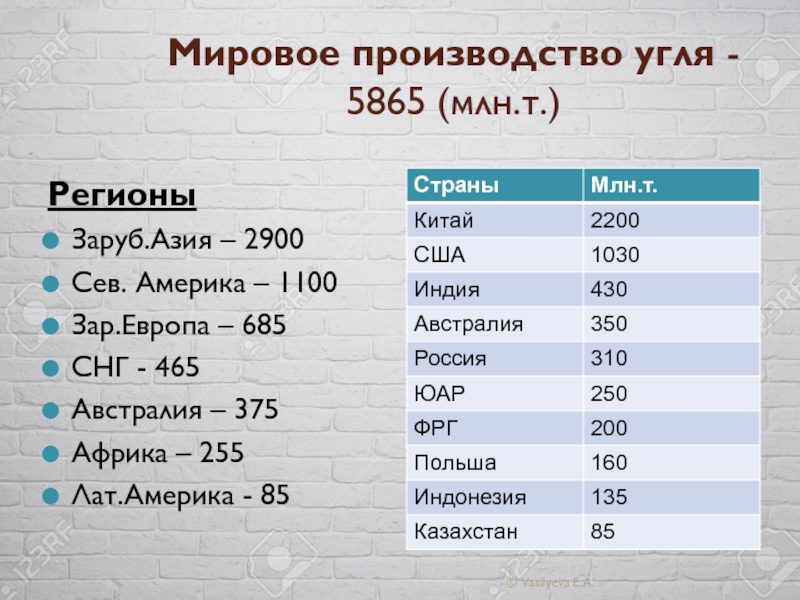

Америка – 1100
Зар.Европа – 685
СНГ - 465
Австралия – 375
Африка – 255
Лат.Америка - 85

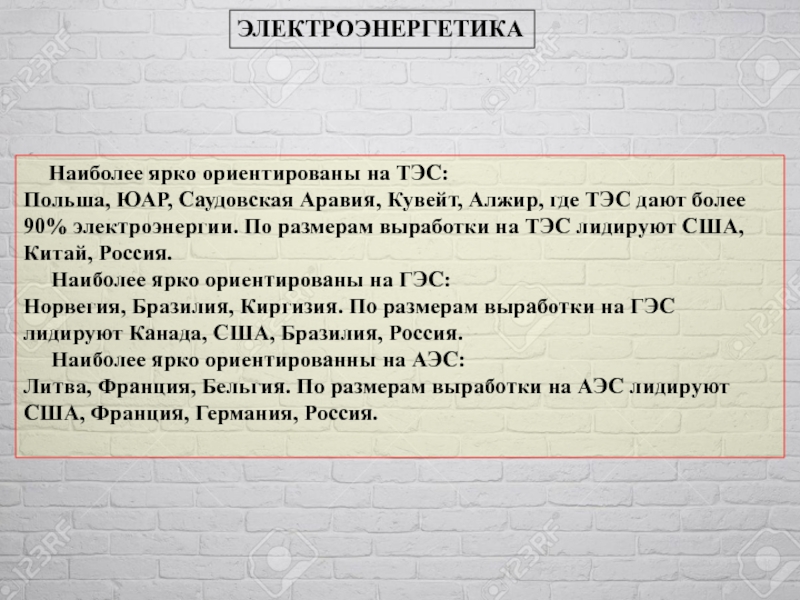

Кувейт, Алжир, где ТЭС дают более 90% электроэнергии. По размерам выработки на ТЭС лидируют США, Китай, Россия.
Наиболее ярко ориентированы на ГЭС:
Норвегия, Бразилия, Киргизия. По размерам выработки на ГЭС лидируют Канада, США, Бразилия, Россия.
Наиболее ярко ориентированны на АЭС:
Литва, Франция, Бельгия. По размерам выработки на АЭС лидируют США, Франция, Германия, Россия.

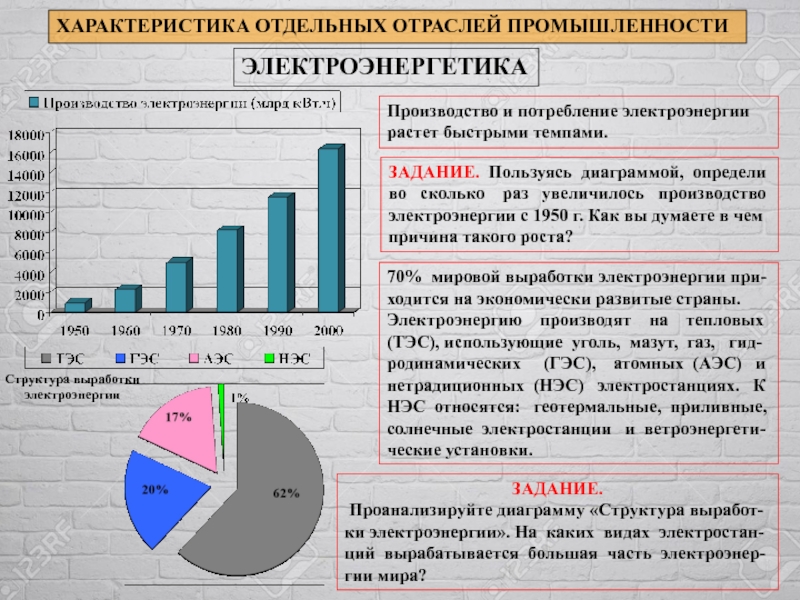

ЭЛЕКТРОЭНЕРГЕТИКА

диаграммой, определи во сколько раз увеличилось производство электроэнергии с 1950 г. Как вы думаете в чем причина такого роста?

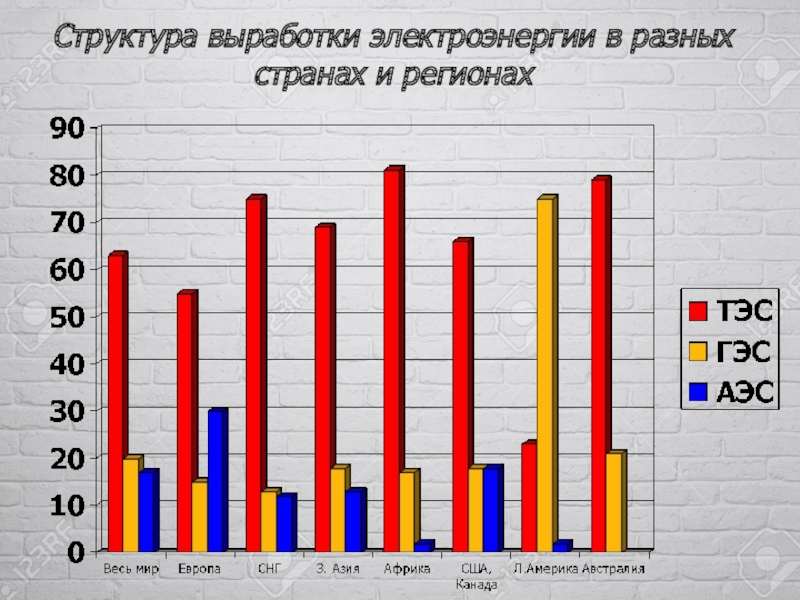

Структура выработки
электроэнергии

70% мировой выработки электроэнергии при-ходится на экономически развитые страны. Электроэнергию производят на тепловых (ТЭС), использующие уголь, мазут, газ, гид-родинамических (ГЭС), атомных (АЭС) и нетрадиционных (НЭС) электростанциях. К НЭС относятся: геотермальные, приливные, солнечные электростанции и ветроэнергети-ческие установки.

ЗАДАНИЕ.
Проанализируйте диаграмму «Структура выработ-ки электроэнергии». На каких видах электростан-ций вырабатывается большая часть электроэнер-гии мира?

в топке парового котла. Выделяющееся при горении тепло испаряет воду, циркулирующую внутри расположенных в котле труб, и перегревает образовавшийся пар. Пар, расширяясь, вращает турбину, а та, в свою очередь, — вал электрического генератора. Затем отработавший пар конденсируется; вода из конденсатора через систему подогревателей возвращается в котел.
Тепловые электростанции работают на органическом топливе, и их строят обычно вблизи мест добычи топлива. Тепловые электростанции используют в качестве топлива сравнительно дешевые уголь и мазут. Но эти виды топлива — невосполнимые природные ресурсы. Основные энергетические ресурсы в мире сегодня — уголь (40%), нефть (27%), газ (21%). Этих запасов, по некоторым оценкам, хватит, соответственно, на 270, 50 и 70 лет, и то при условии, что человечество будет расходовать их с той же скоростью, с какой расходует сегодня.

ТЭС работают на органическом топливе и поэтому их строят вблизи мест его добычи. В качестве топлива используется дешевый уголь и мазут. Но это, к сожалению, невосполнимые природные ресурсы, которых хватит лишь на несколько десятков лет. К тому же, в процессе сгорания топлива образуются вредные вещества, неблагоприятно влияющие на окружающую среду.

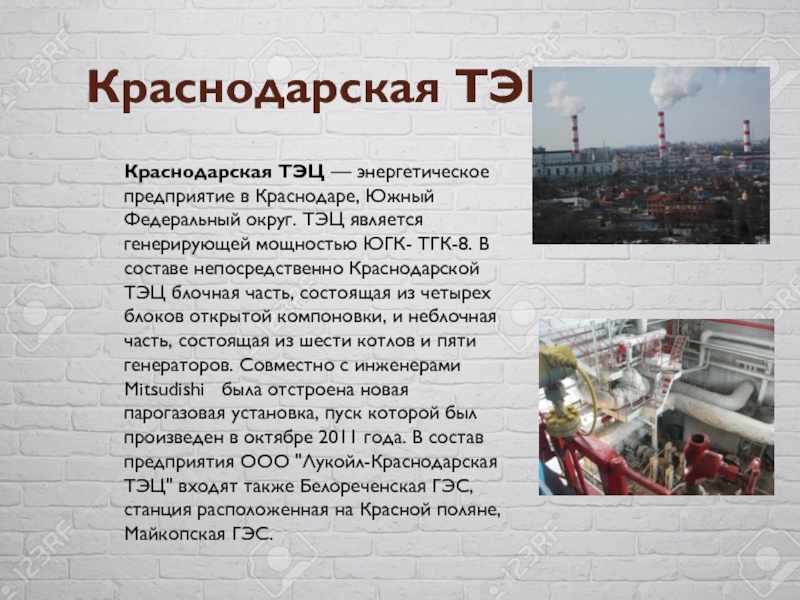

генерирующей мощностью ЮГК- ТГК-8. В составе непосредственно Краснодарской ТЭЦ блочная часть, состоящая из четырех блоков открытой компоновки, и неблочная часть, состоящая из шести котлов и пяти генераторов. Совместно с инженерами Mitsudishi   была отстроена новая парогазовая установка, пуск которой был произведен в октябре 2011 года. В состав предприятия ООО "Лукойл-Краснодарская ТЭЦ" входят также Белореченская ГЭС, станция расположенная на Красной поляне, Майкопская ГЭС.

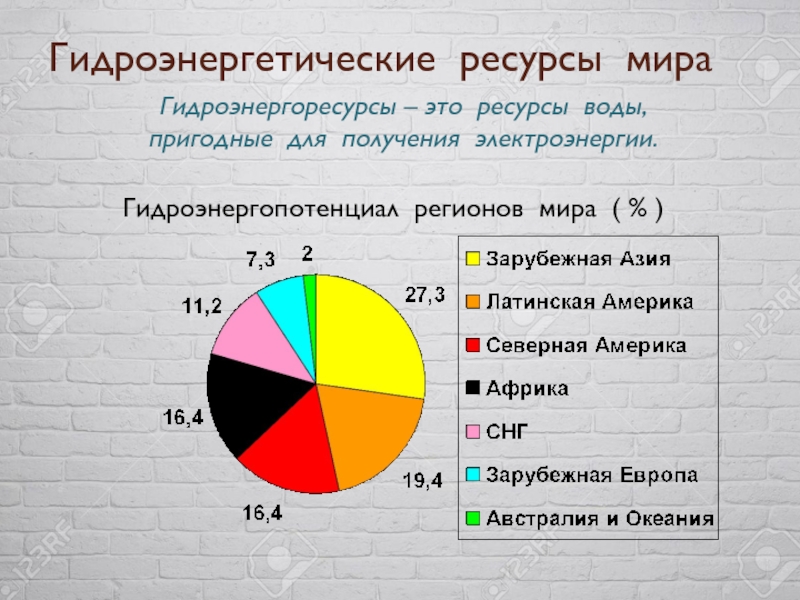

воды,
пригодные для получения электроэнергии.

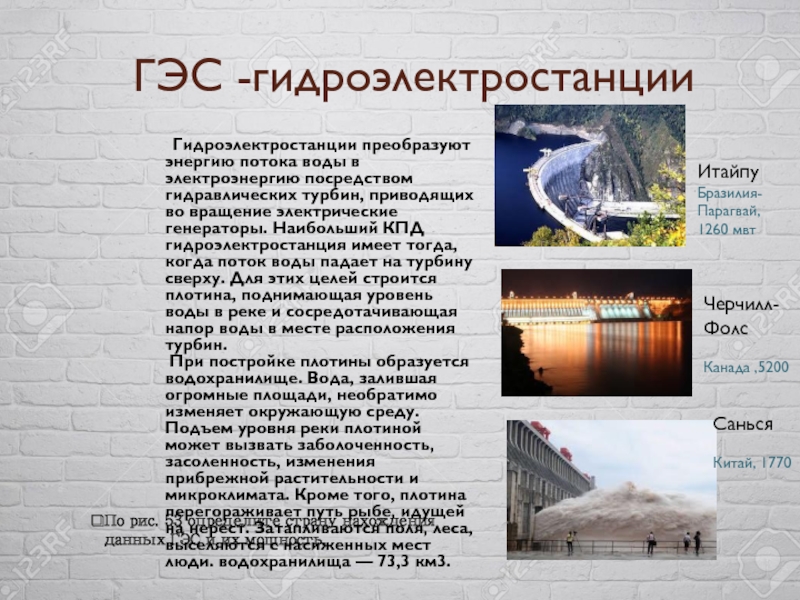

во вращение электрические генераторы. Наибольший КПД гидроэлектростанция имеет тогда, когда поток воды падает на турбину сверху. Для этих целей строится плотина, поднимающая уровень воды в реке и сосредотачивающая напор воды в месте расположения турбин.  При постройке плотины образуется водохранилище. Вода, залившая огромные площади, необратимо изменяет окружающую среду. Подъем уровня реки плотиной может вызвать заболоченность, засоленность, изменения прибрежной растительности и микроклимата. Кроме того, плотина перегораживает путь рыбе, идущей на нерест. Затапливаются поля, леса, выселяются с насиженных мест люди. водохранилища — 73,3 км3.

Итайпу
Бразилия-Парагвай, 1260 мвт

Черчилл-Фолс

Канада ,5200

Санься

Китай, 1770

По рис. 53 определите страну нахождения данных ГЭС и их мощность.

☞

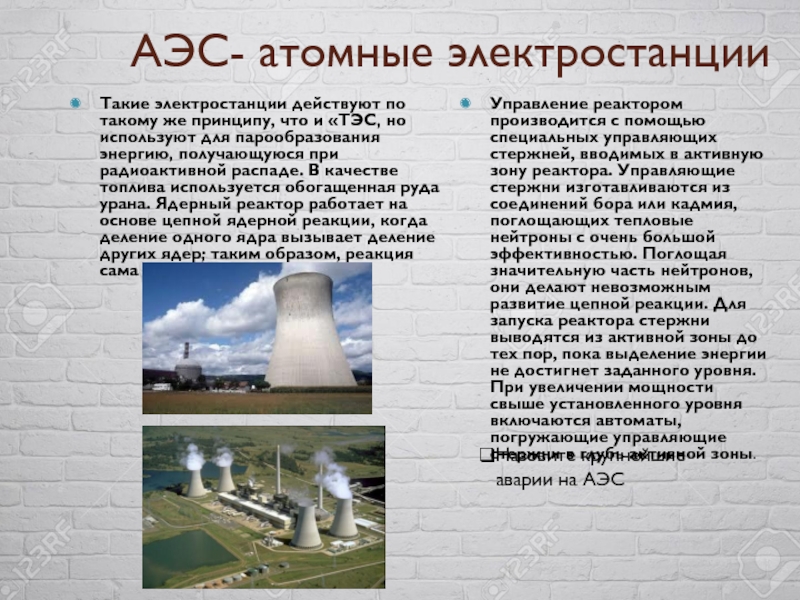

«ТЭС, но используют для парообразования энергию, получающуюся при радиоактивной распаде. В качестве топлива используется обогащенная руда урана. Ядерный реактор работает на основе цепной ядерной реакции, когда деление одного ядра вызывает деление других ядер; таким образом, реакция сама себя поддерживает.

Управление реактором производится с помощью специальных управляющих стержней, вводимых в активную зону реактора. Управляющие стержни изготавливаются из соединений бора или кадмия, поглощающих тепловые нейтроны с очень большой эффективностью. Поглощая значительную часть нейтронов, они делают невозможным развитие цепной реакции. Для запуска реактора стержни выводятся из активной зоны до тех пор, пока выделение энергии не достигнет заданного уровня. При увеличении мощности свыше установленного уровня включаются автоматы, погружающие управляющие стержни в глубь активной зоны.

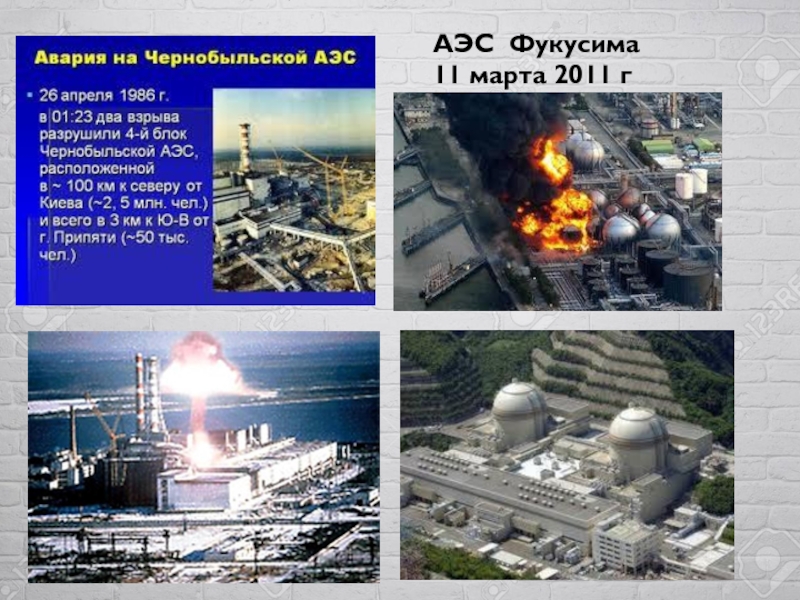

Назовите крупнейшие аварии на АЭС

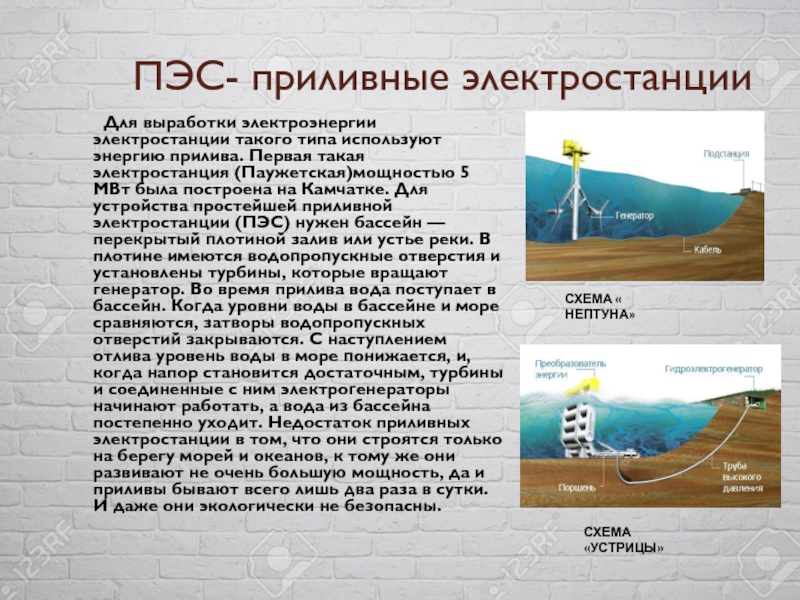

типа используют энергию прилива. Первая такая электростанция (Паужетская)мощностью 5 МВт была построена на Камчатке. Для устройства простейшей приливной электростанции (ПЭС) нужен бассейн — перекрытый плотиной залив или устье реки. В плотине имеются водопропускные отверстия и установлены турбины, которые вращают генератор. Во время прилива вода поступает в бассейн. Когда уровни воды в бассейне и море сравняются, затворы водопропускных отверстий закрываются. С наступлением отлива уровень воды в море понижается, и, когда напор становится достаточным, турбины и соединенные с ним электрогенераторы начинают работать, а вода из бассейна постепенно уходит. Недостаток приливных электростанции в том, что они строятся только на берегу морей и океанов, к тому же они развивают не очень большую мощность, да и приливы бывают всего лишь два раза в сутки. И даже они экологически не безопасны.

СХЕМА « НЕПТУНА»

СХЕМА «УСТРИЦЫ»

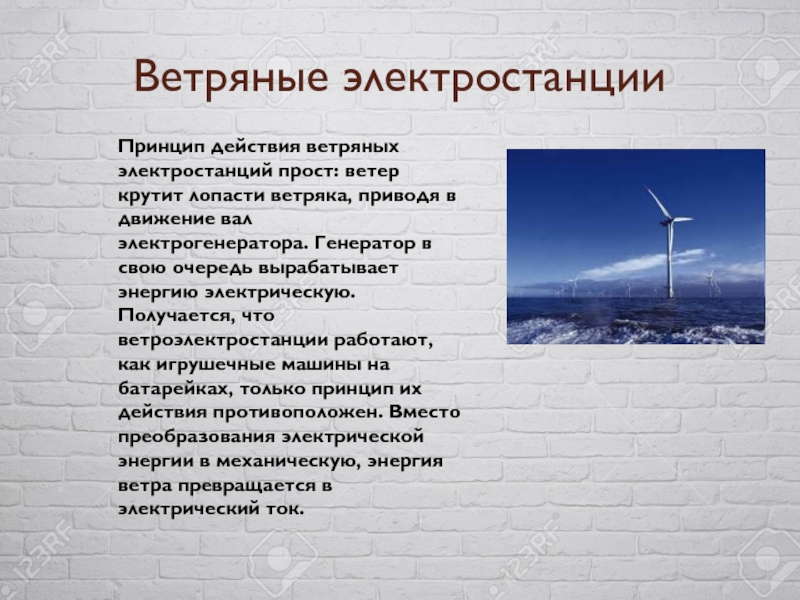

движение вал электрогенератора. Генератор в свою очередь вырабатывает энергию электрическую. Получается, что ветроэлектростанции работают, как игрушечные машины на батарейках, только принцип их действия противоположен. Вместо преобразования электрической энергии в механическую, энергия ветра превращается в электрический ток.

Ветряные электростанции

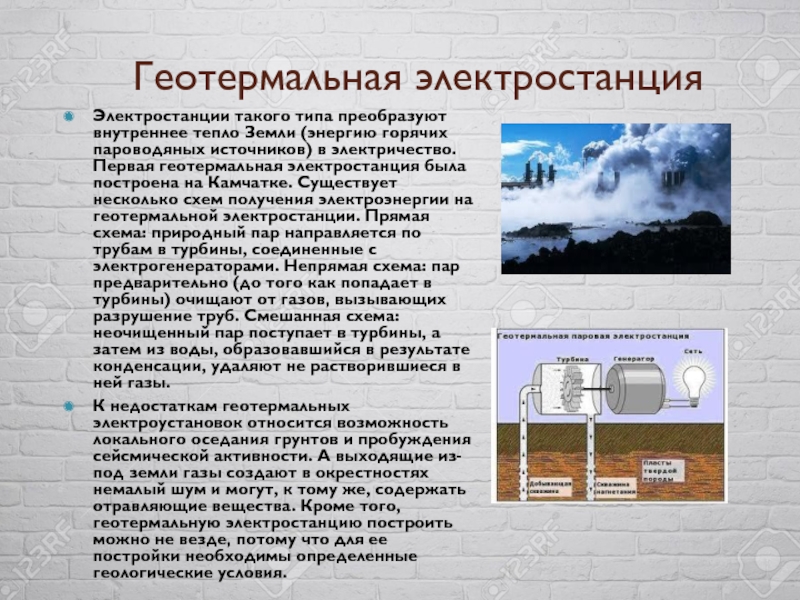

– это внутренняя энергия
Земли.

Тихоокеанское огненное кольцо

источников) в электричество. Первая геотермальная электростанция была построена на Камчатке. Существует несколько схем получения электроэнергии на геотермальной электростанции. Прямая схема: природный пар направляется по трубам в турбины, соединенные с электрогенераторами. Непрямая схема: пар предварительно (до того как попадает в турбины) очищают от газов, вызывающих разрушение труб. Смешанная схема: неочищенный пар поступает в турбины, а затем из воды, образовавшийся в результате конденсации, удаляют не растворившиеся в ней газы.
К недостаткам геотермальных электроустановок относится возможность локального оседания грунтов и пробуждения сейсмической активности. А выходящие из-под земли газы создают в окрестностях немалый шум и могут, к тому же, содержать отравляющие вещества. Кроме того, геотермальную электростанцию построить можно не везде, потому что для ее постройки необходимы определенные геологические условия.

Термоядерных электростанций, преимуществом которых является обеспечение человечества электроэнергией на неограниченное время. Термоядерная электростанция работает на основе термоядерного синтеза — реакции синтеза тяжелых изотопов водорода с образованием гелия и выделением энергии. Реакция термоядерного синтеза не дает газообразных и жидких радиоактивных отходов, не нарабатывает плутоний, который используется для производства ядерного оружия. Если еще учесть, что горючим для термоядерных станций будет тяжелый изотоп водорода дейтерий, который получают из простой воды — в полулитре воды заключена энергия синтеза, эквивалентная той, что получится при сжигании бочки бензина, — то преимущества электростанций, основанных на термоядерной реакции, становятся очевидными.

двух типов: солнечные электростанции  башенного типа и солнечные электростанции  распределенного (модульного) типа.  В башенных солнечных электростанциях  используется центральный приемник с полем гелиостатов, обеспечивающим степень концентрации в несколько тысяч. Система слежения за Солнцем значительно сложна, так как требуется вращение вокруг двух осей. Управление системой осуществляется с помощью ЭВМ. В качестве рабочего тела в тепловом двигателе обычно используется водяной пар с температурой до 550о С, воздух и другие газы — до 1000 о С, низкокипящие органические жидкости (в том числе фреоны) — до 100 о С, жидкометаллические теплоносители — до 800 о С.

Энергия солнечной радиации может быть преобразована в постоянный электрический ток посредством солнечных батарей — устройств, состоящих из тонких пленок кремния или других полупроводниковых материалов
Солнечные батареи пока используются в основном в космосе, а на Земле только для энергоснабжения автономных потребителей мощностью до 1 кВт, питания радионавигационной и маломощной радиоэлектронной аппаратуры, привода экспериментальных электромобилей и самолетов.

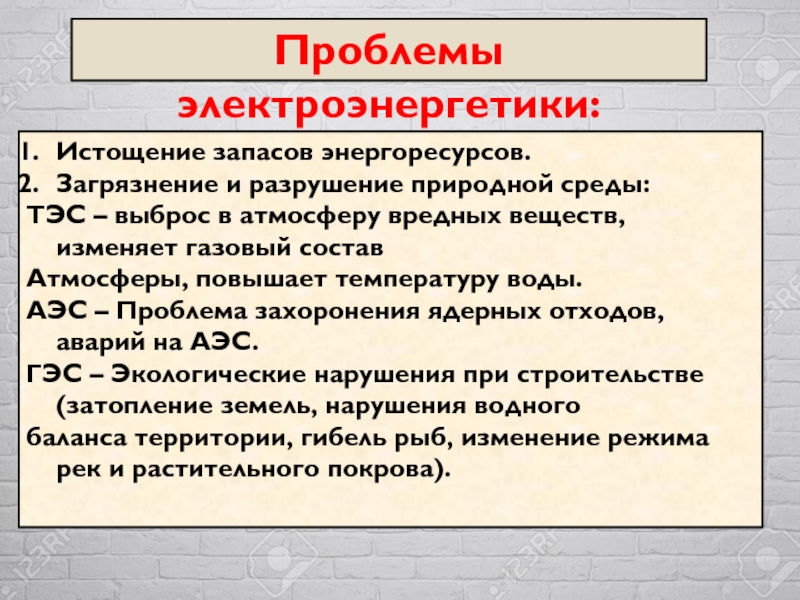

атмосферу вредных веществ, изменяет газовый состав
Атмосферы, повышает температуру воды.
АЭС – Проблема захоронения ядерных отходов, аварий на АЭС.
ГЭС – Экологические нарушения при строительстве (затопление земель, нарушения водного
баланса территории, гибель рыб, изменение режима рек и растительного покрова).

Энергетике
(МАГАТЭ)

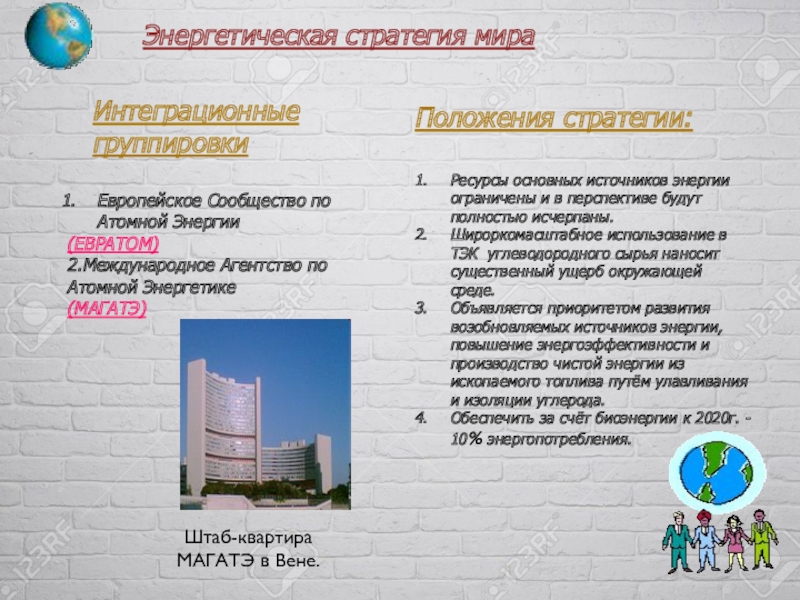

Энергетическая стратегия мира

Положения стратегии:

Ресурсы основных источников энергии ограничены и в перспективе будут полностью исчерпаны.
Широркомасштабное использование в ТЭК углеводородного сырья наносит существенный ущерб окружающей среде.
Объявляется приоритетом развития возобновляемых источников энергии, повышение энергоэффективности и производство чистой энергии из ископаемого топлива путём улавливания и изоляции углерода.
Обеспечить за счёт биоэнергии к 2020г. - 10% энергопотребления.

Штаб-квартира МАГАТЭ в Вене.

( нет.)

Максимальное количество электроэнергии вырабатывается в Зарубежной Европе? (Нет.)

Доля в производстве электроэнергии в странах «Севера» ниже, чем в «Странах Юга? (Нет.)

Интеграционная группировка ОПЕК организована с целью объединения ресурсов ядерного сырья и атомной энергетики стран участниц? (Нет.)

Солнечные электростанции есть в 30 странах мира? (Да.)

Большинство крупнейших ГЭС находятся в развитых странах мира? (Да.)

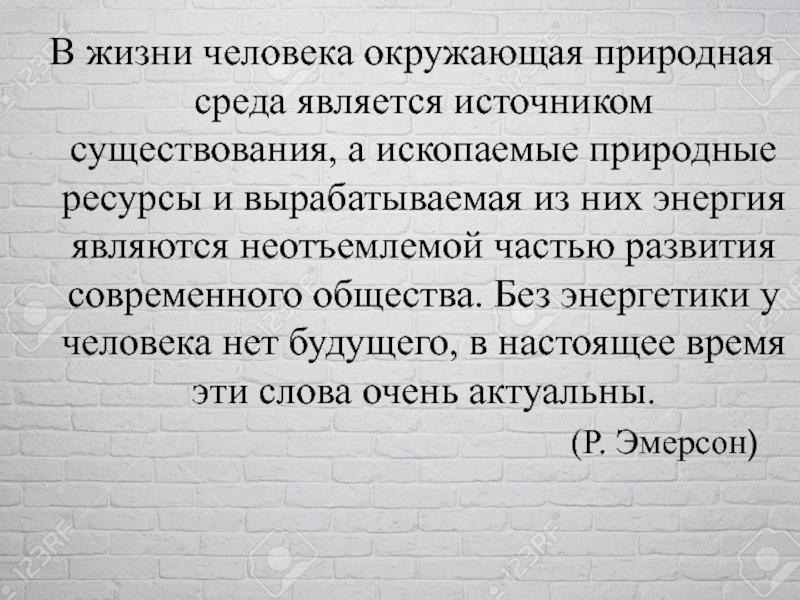

природные ресурсы и вырабатываемая из них энергия являются неотъемлемой частью развития современного общества. Без энергетики у человека нет будущего, в настоящее время эти слова очень актуальны.
(Р. Эмерсон)
