Презентация, доклад к практической работе по черчению
Содержание
- 1. Презентация к практической работе по черчению
- 2. Повторение изученного материала
- 3. Все изображения на чертежах в зависимости от их содержания разделяются на ВИДЫ, разрезы и сечения.

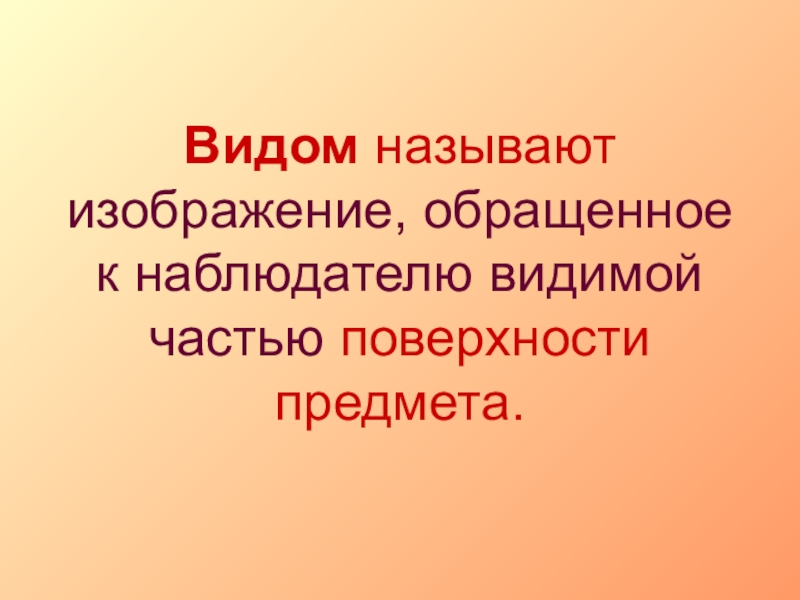

- 4. Видом называют изображение, обращенное к наблюдателю видимой частью поверхности предмета.
- 5. По ГОСТ 2.305 – 68устанавливаются следующие названия
- 6. Слайд 6
- 7. В качестве основных плоскостей проекции принимают 6 граней куба, внутри которого условно располагают предмет
- 8. Слайд 8
- 9. Количество изображений на чертеже должно быть наименьшим,
- 10. Рассмотрим проекции простейших фигур
- 11. Слайд 11
- 12. Слайд 12
- 13. На рисунке показан процесс проецирования нескольких предметов. Как видите, все они имеют одинаковые проекции.
- 14. Практическая часть
- 15. Задание №1на выбор положения детали главного вида.
- 16. На главном виде предмет следует располагать так,
- 17. На рисунке даны аксонометрические изображения 6 деталей.

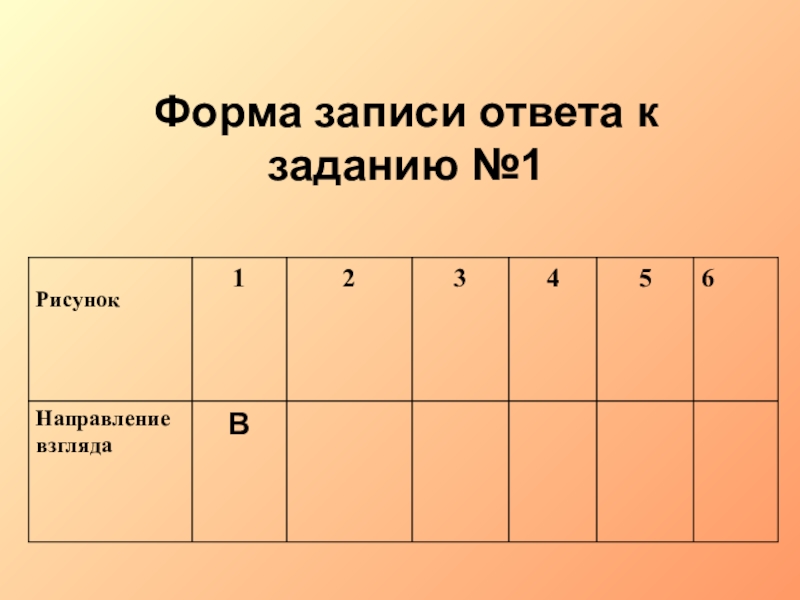

- 18. Форма записи ответа к заданию №1
- 19. Задание №2 на расположение видов чертежа

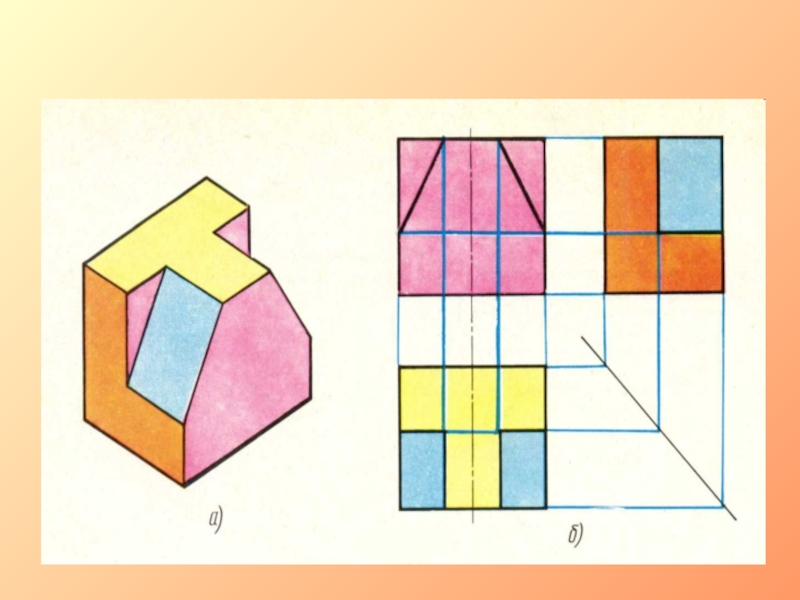

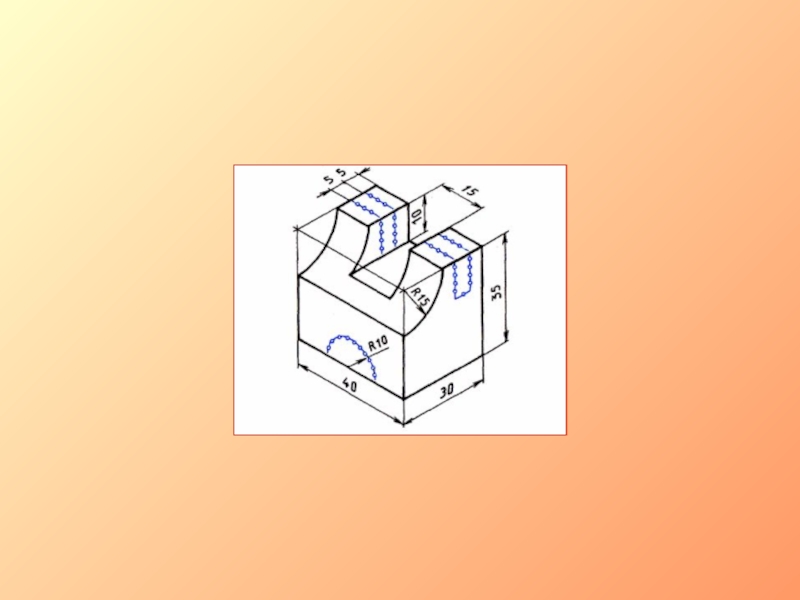

- 20. Пример построения видов
- 21. Слайд 21
- 22. Слайд 22
- 23. На рисунке виды деталей расположены без системы.

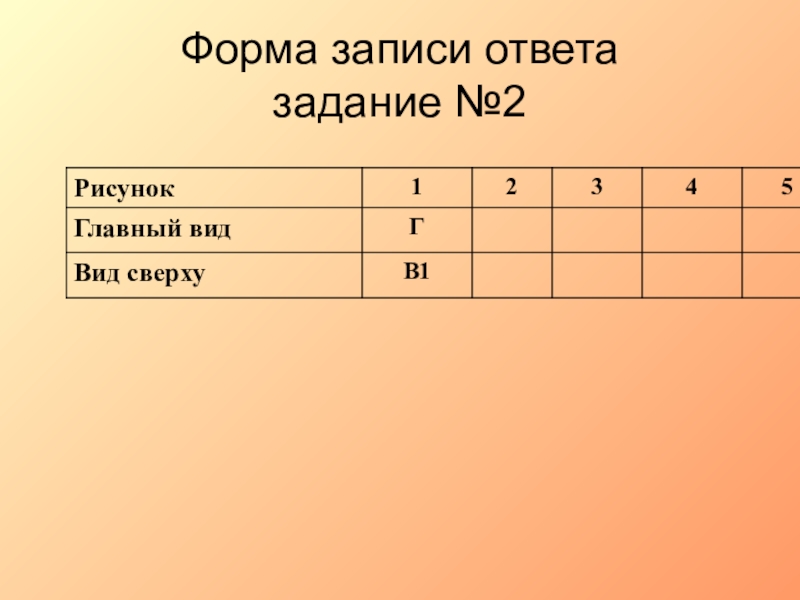

- 24. Форма записи ответа задание №2
- 25. Задание №3 на расположение видов чертежа
- 26. На рисунке виды деталей расположены
- 27. Слайд 27
- 28. Форма записи ответа к заданию №3
- 29. Домашнее задание№1 на определение видов детали чертежа
- 30. На рисунке даны виды различных деталей. Какой
- 31. Форма записи ответа домашнего задание №1
- 32. Домашнее задание№2
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
Повторение изученного материала

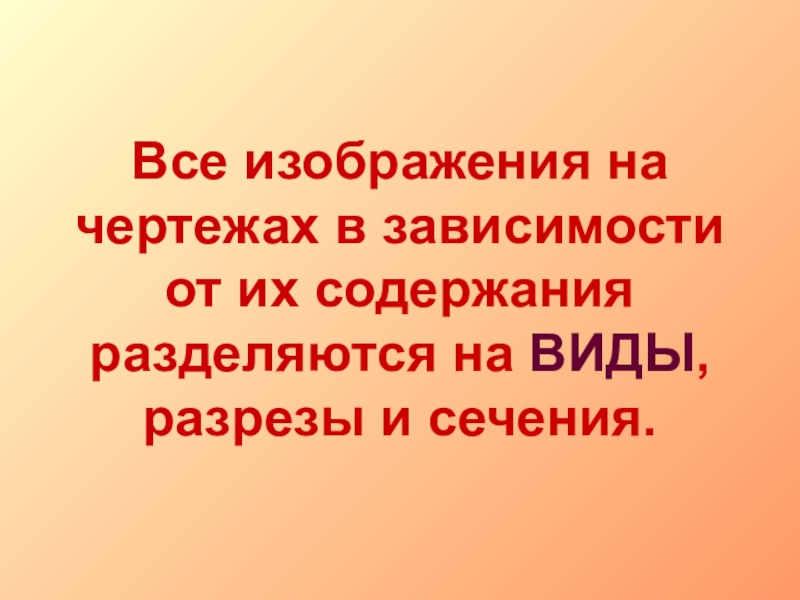

Слайд 3Все изображения на чертежах в зависимости от их содержания разделяются на
ВИДЫ, разрезы и сечения.

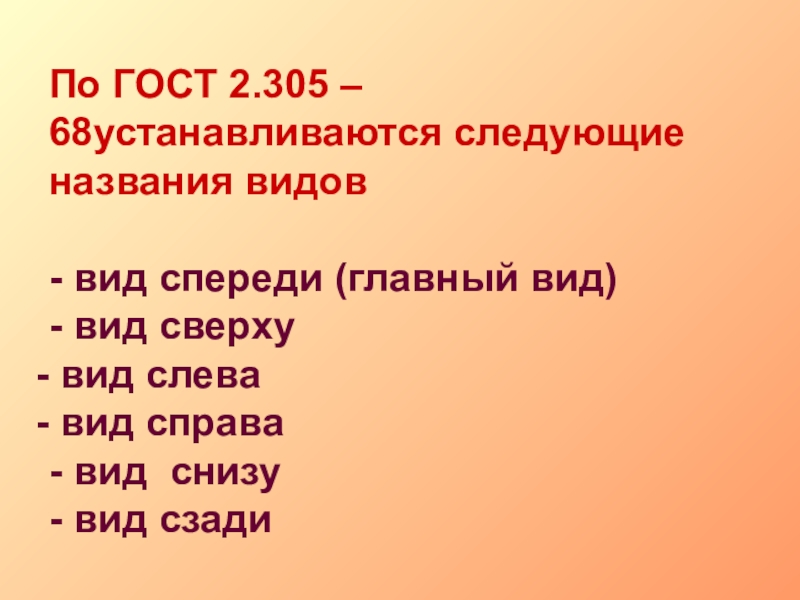

Слайд 5По ГОСТ 2.305 – 68устанавливаются следующие названия видов
- вид спереди (главный
вид)
- вид сверху
вид слева
вид справа
- вид снизу
- вид сзади
- вид сверху
вид слева
вид справа
- вид снизу
- вид сзади

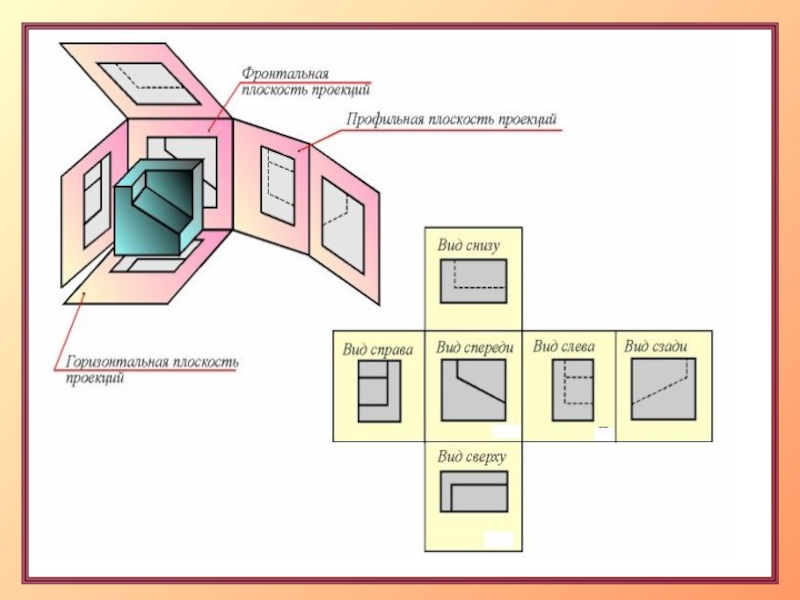

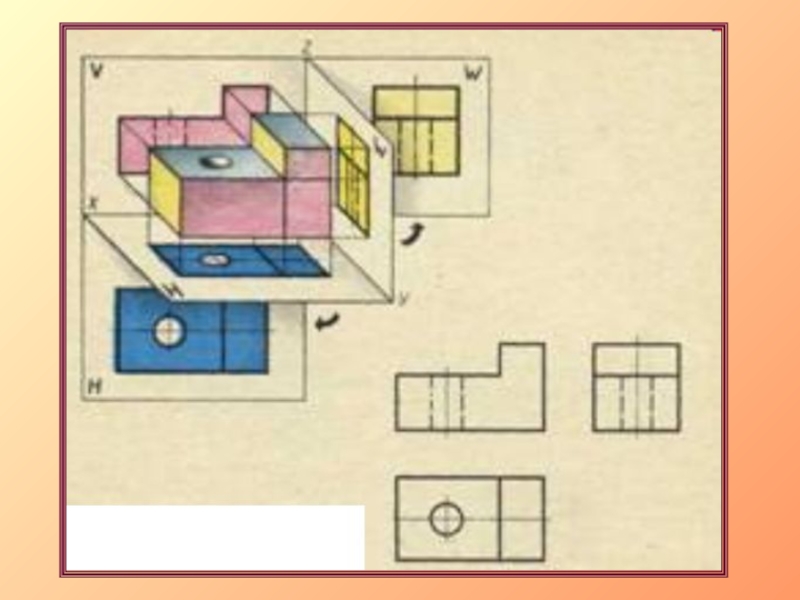

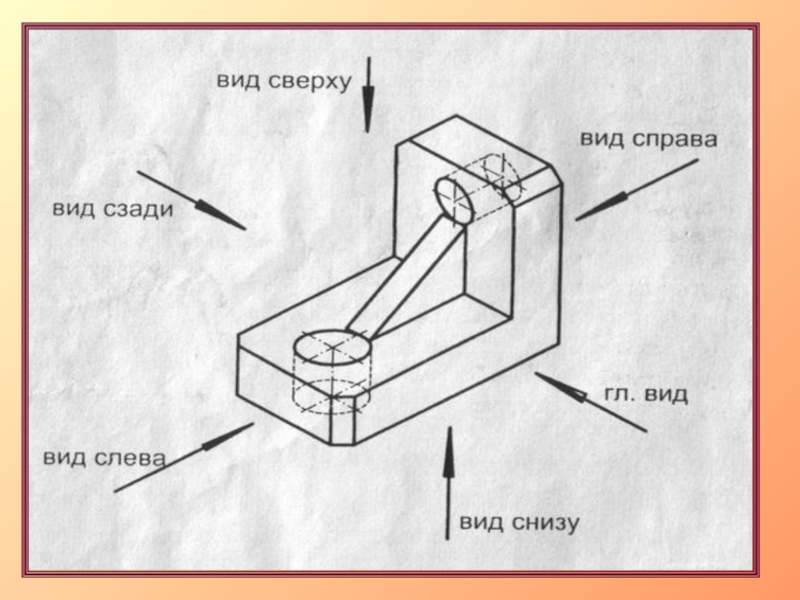

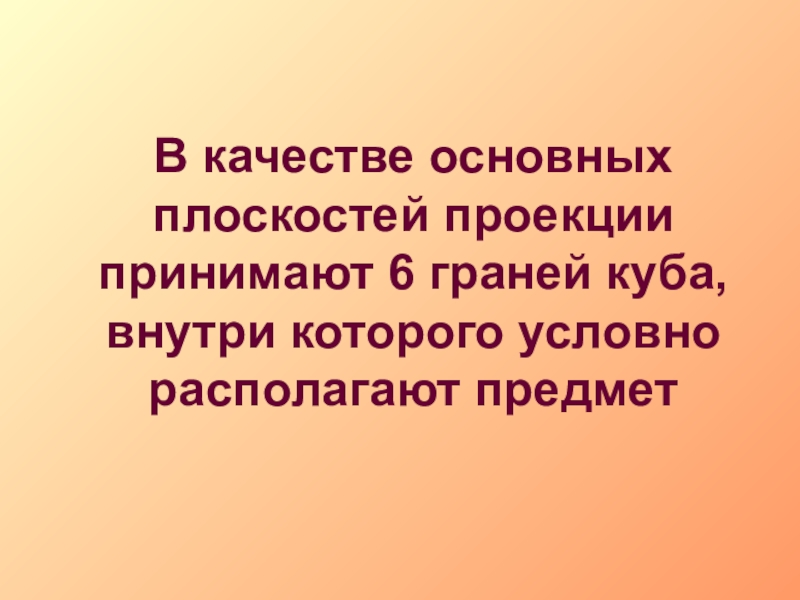

Слайд 7В качестве основных плоскостей проекции принимают 6 граней куба, внутри которого
условно располагают предмет

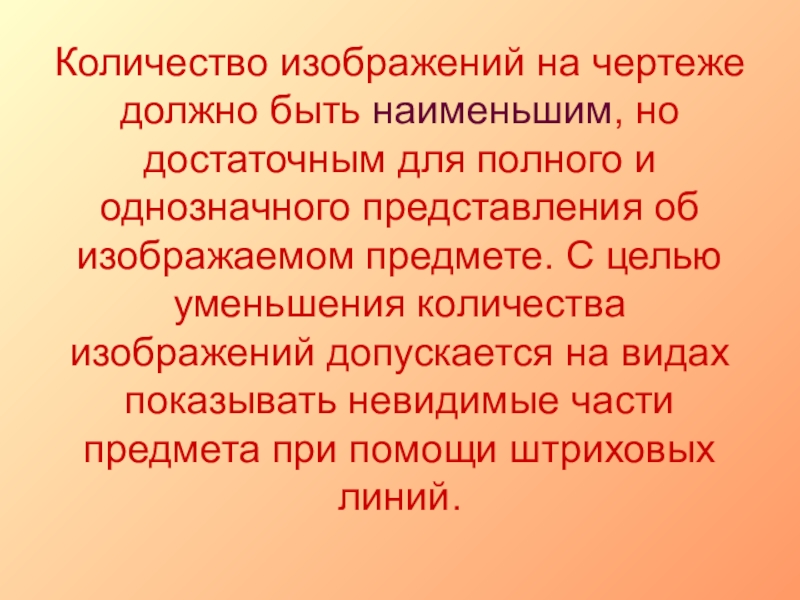

Слайд 9Количество изображений на чертеже должно быть наименьшим, но достаточным для полного
и однозначного представления об изображаемом предмете. С целью уменьшения количества изображений допускается на видах показывать невидимые части предмета при помощи штриховых линий.

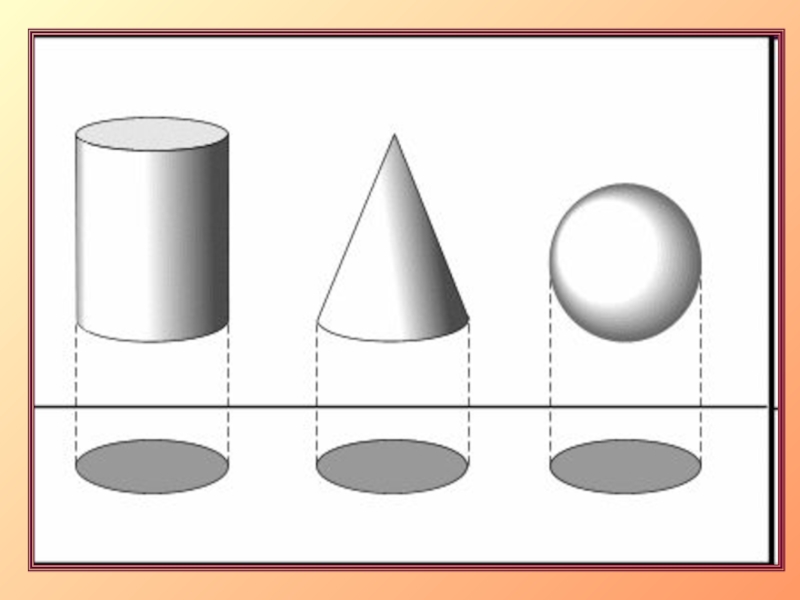

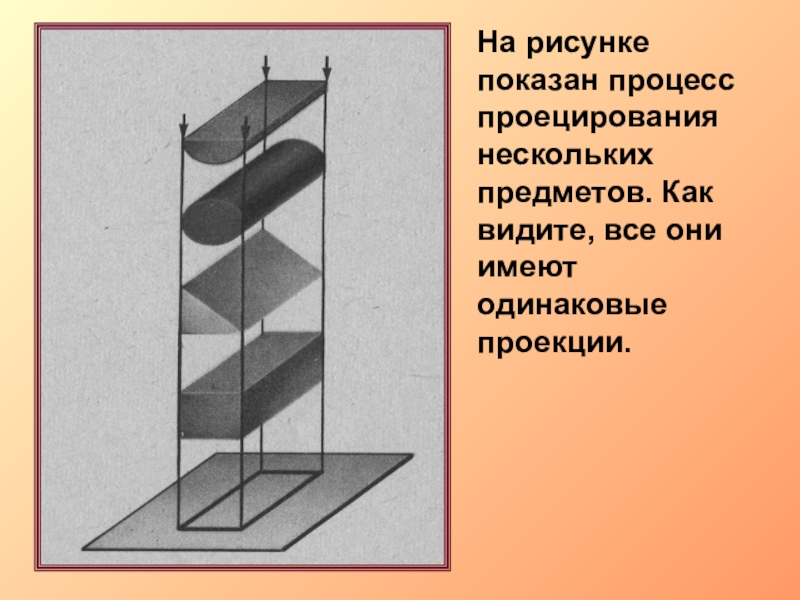

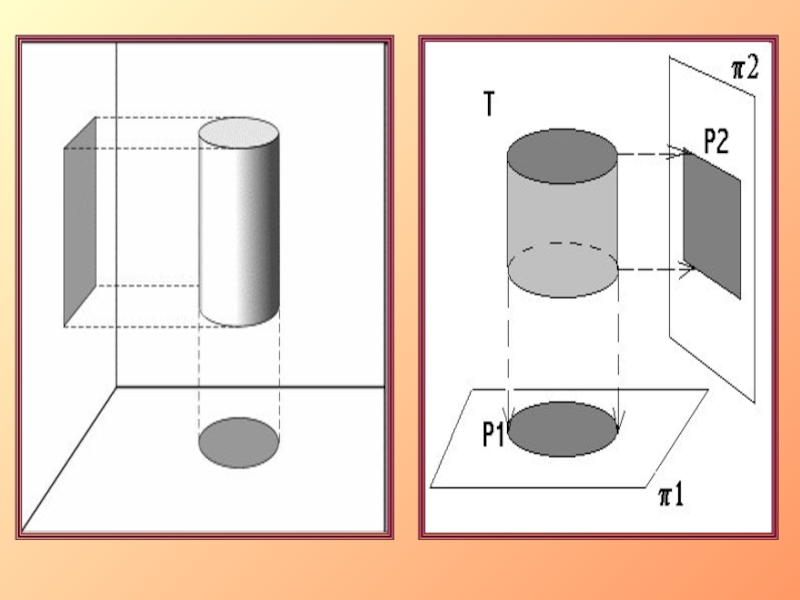

Слайд 13На рисунке показан процесс проецирования нескольких предметов. Как видите, все они
имеют одинаковые проекции.

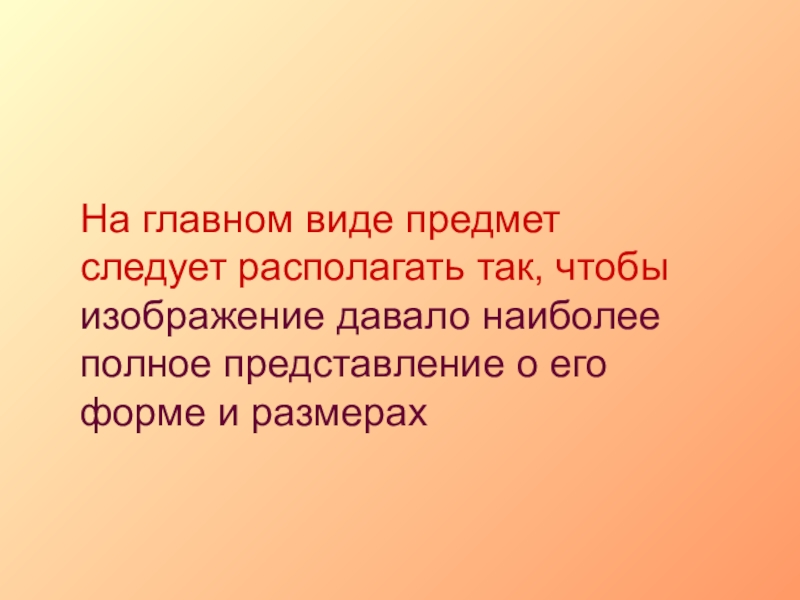

Слайд 16На главном виде предмет следует располагать так, чтобы изображение давало наиболее
полное представление о его форме и размерах

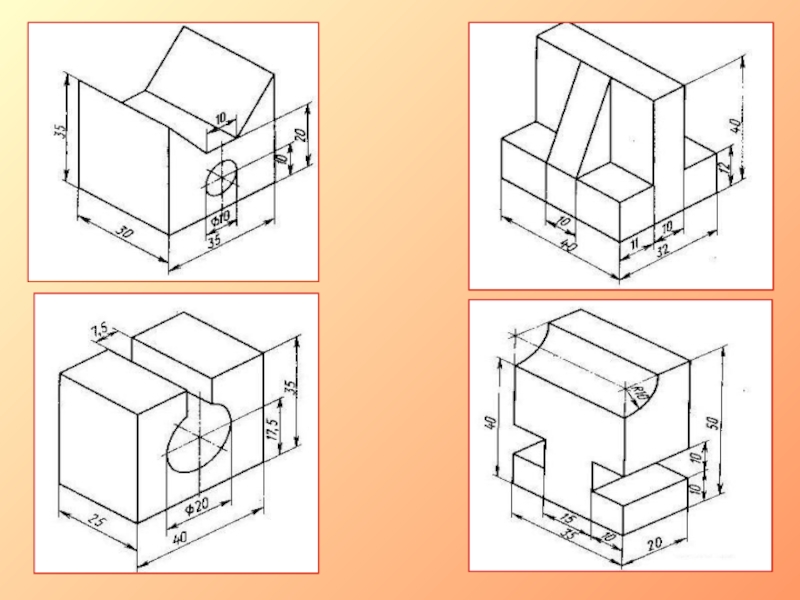

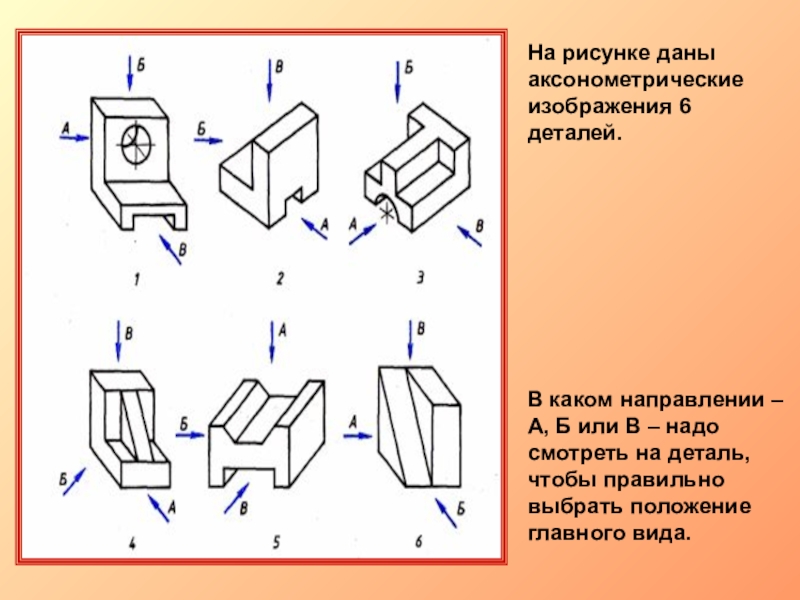

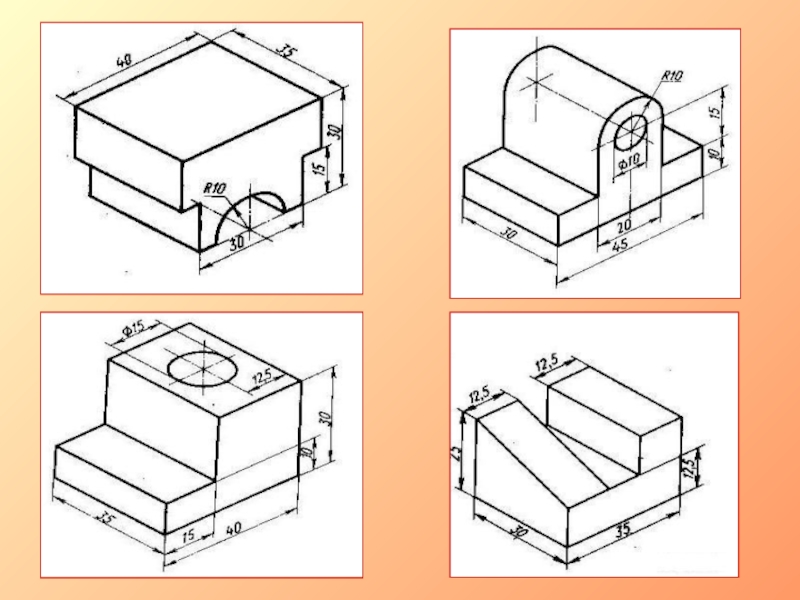

Слайд 17На рисунке даны аксонометрические изображения 6 деталей.
В каком направлении –
А, Б или В – надо смотреть на деталь, чтобы правильно выбрать положение главного вида.

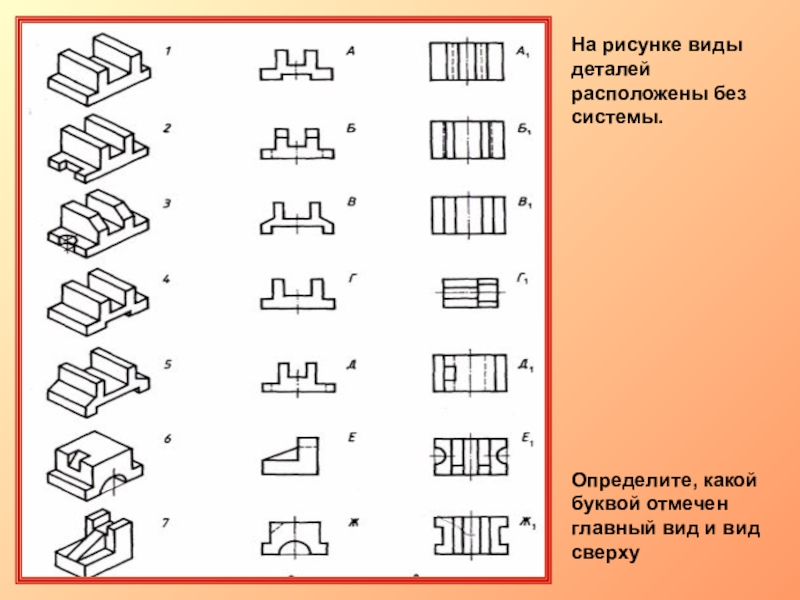

Слайд 23На рисунке виды деталей расположены без системы.
Определите, какой буквой отмечен
главный вид и вид сверху

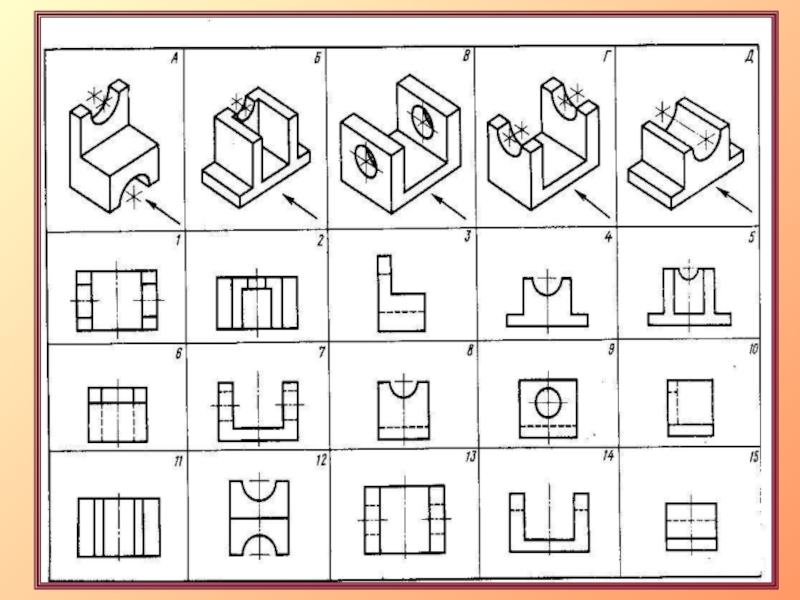

Слайд 26 На рисунке виды деталей расположены без системы. Определите, какой буквой отмечен
главный вид, вид сверху и вид слева

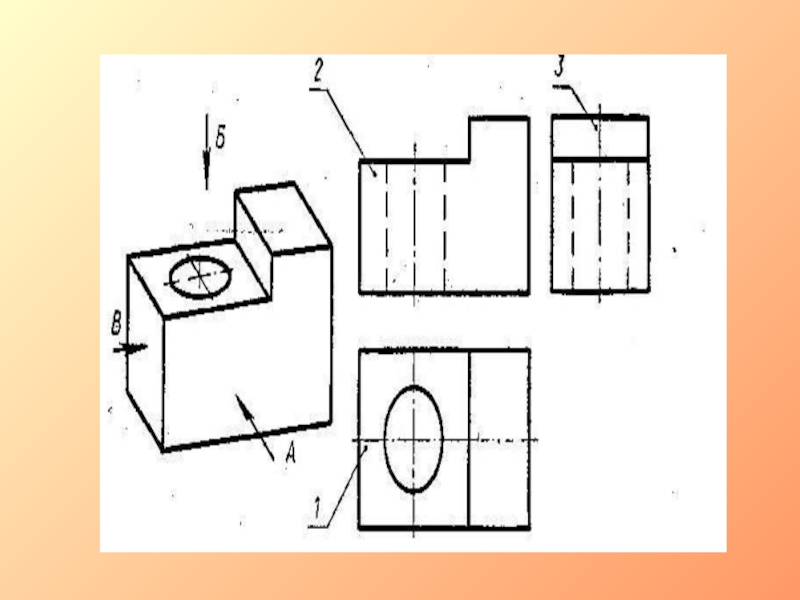

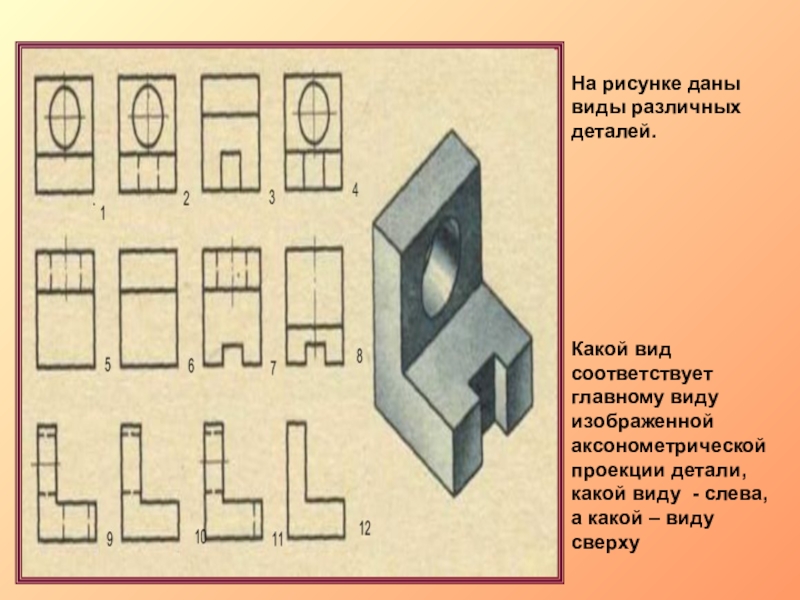

Слайд 30На рисунке даны виды различных деталей.
Какой вид соответствует главному виду
изображенной аксонометрической проекции детали, какой виду - слева, а какой – виду сверху
